메거 ・ MEGGER
– 절연유 테스트 > 유전 손실 탄젠트 시험기 세트
Oil Tangent δ
– Insulating oil testing > Oil Tan Delta Test Set
• 절연유 시험기
– OTD OTS Series
주요 특징
- 단열 오일의 탄젠트 델타 값, 상대 유전율 및 비정항을 측정 내압기
- 완전 자동화된 표준 및 사용자 정의 테스트 - 모든 국제 표준 지원
- 통합 테스트 셀 가열 및 냉각 시스템
- 효율적인 오일 주입 및 통합 자동화 오일 배출 설비
- IEC 60247 혁신적인 테스트 셀 - 조립 및 청소가 용이함
- 최대 50개의 기록를 내장 메모리에 저장하고 PC로 다운로드

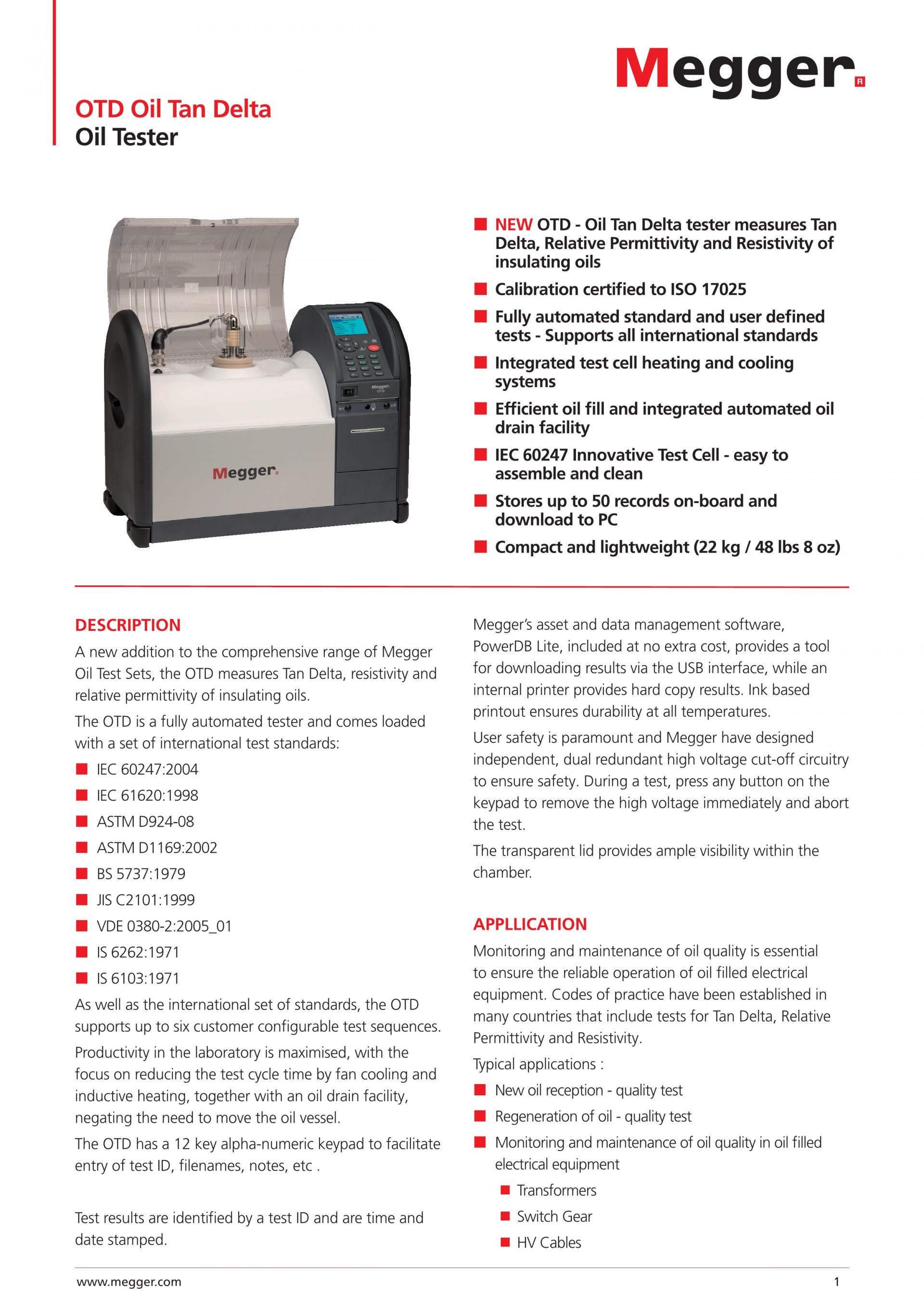

제품 개요
Oil Tan Delta(OTD)는 절연 액체의 유전손실 탄젠트(Tanδ), 저항률 및 상대 유전율을 측정하는 실험실 기기입니다. 이 테스트는 절연유의 전체 품질에 대한 더 넓은 그림을 제공하고 오염이 있는지 여부를 나타냅니다. Megger는 실험실 내 생산성 수준이 최대화되도록 OTD의 기능을 개발했습니다.
마이크로프로세서 제어형 유도 히터는 IEC 60247에 따라 셀 전체에 온도가 균일하다는 것을 의미하며 팬 냉각을 위해 셀 냉각 시간을 효과적으로 단축합니다. 이 기기의 온도 측정 범위는 10~110ºC이고 정확도는 ±1ºC입니다. 테스트가 시작되기 전에 예열하도록 설정할 수 있습니다. 자동화된 오일 배출 시설은 오일 용기를 이동할 필요가 없습니다.
사용자 안전이 가장 중요하며 Megger는 이를 염두에 두고 독립적이고 이중화된 고전압 차단 회로를 설계했습니다. 어떤 이유로든 사용자가 테스트를 중단해야 하는 경우 아무 키나 눌러 즉시 테스트를 종료하고 고전압을 제거하면 됩니다.

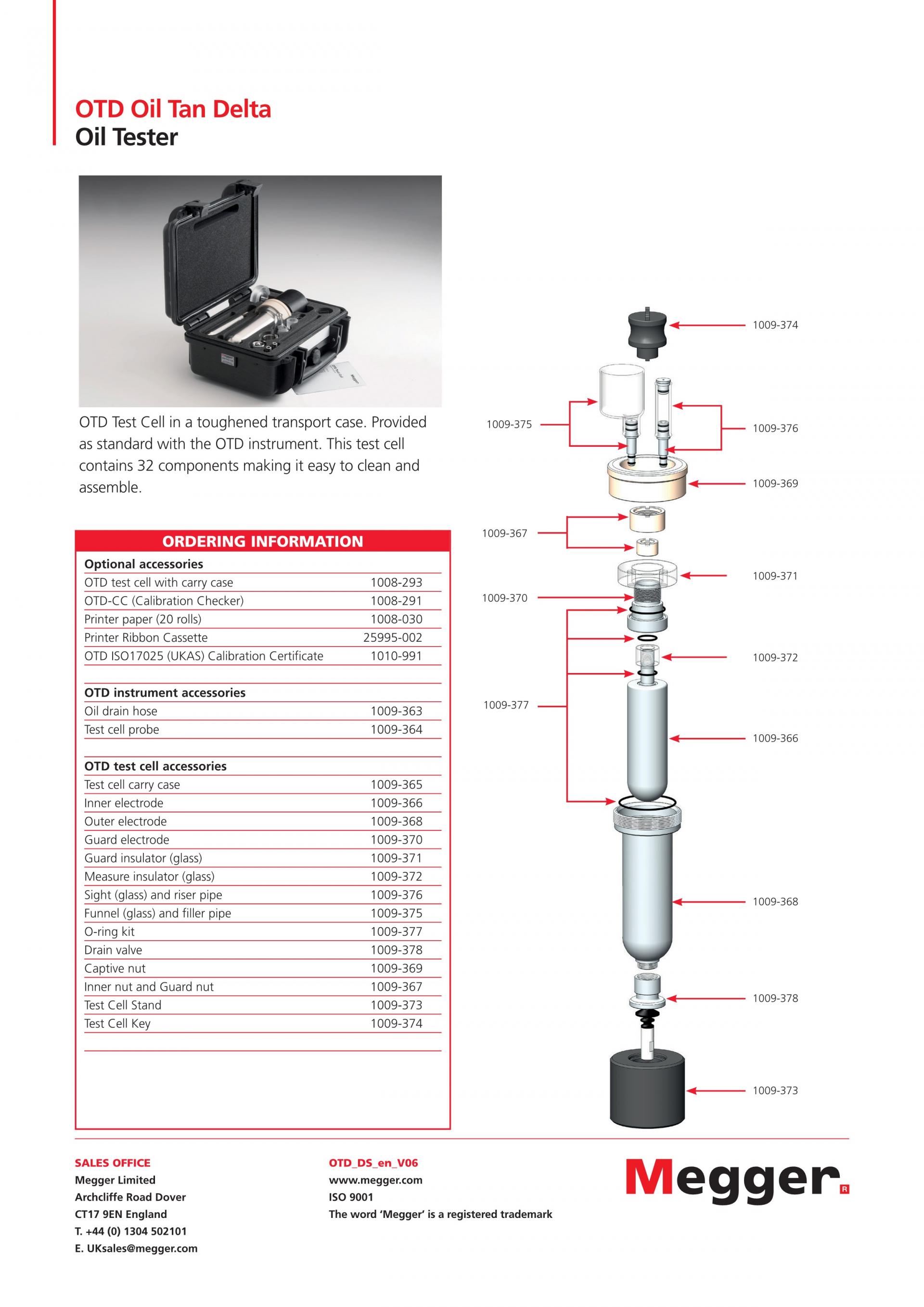

셀 구성 요소의 설계는 오일 충전 속도를 최대화하지만 오일 흐름의 난류를 최소화하고 공기의 갇힘을 제거합니다. 32개의 셀 부품만으로 조립 및 분해가 용이합니다.
보정 검사기를 사용하여 빠른 측정 검사를 수행하여 탄젠트 델타, 저항 및 유전율 측정을 검증할 수 있습니다. 교정을 위해 승인된 서비스 센터가 있는 현장 서비스는 필요한 경우 측정을 조정하고 가동 중지 시간을 최소화할 수 있는 기회를 제공합니다.
OTD 테스트 세트는 국제 표준 세트를 지원하기 위해 사전 설치된 16개의 표준 테스트 시퀀스와 함께 제공됩니다.
- IEC 60247:2004
- IEC 61620:1998
- ASTM D924-08
- ASTM D1169:2002
- BS 5737:1979
- HE C2101:1999
- VDE 0380-2:2005_01
- IS 6262:1971
- IS 6103:1971
이 장치는 또한 최대 6개의 추가 사용자 정의 테스트 시퀀스를 저장할 수 있습니다. Megger의 자산 및 데이터 관리 소프트웨어인 Power DB Lite는 추가 비용 없이 번들로 제공되어 결과 다운로드 및 인쇄를 위한 탁월한 도구를 제공합니다.
사용하기 쉬운 인터페이스, 빠른 표 형식 탐색 및 전화 스타일 키패드를 통한 빠른 텍스트 입력을 통해 장치 사용이 매우 쉽습니다.
Megger oil tan delta (OTD) – Constructing the cell
Megger oil tan delta (OTD) – How to operate the cell
Megger oil tan delta (OTD) – What’s in the box
Megger oil tan delta (OTD) Additional Features Custom Test
Megger oil tan delta (OTD) Additional Features : Pre Heat

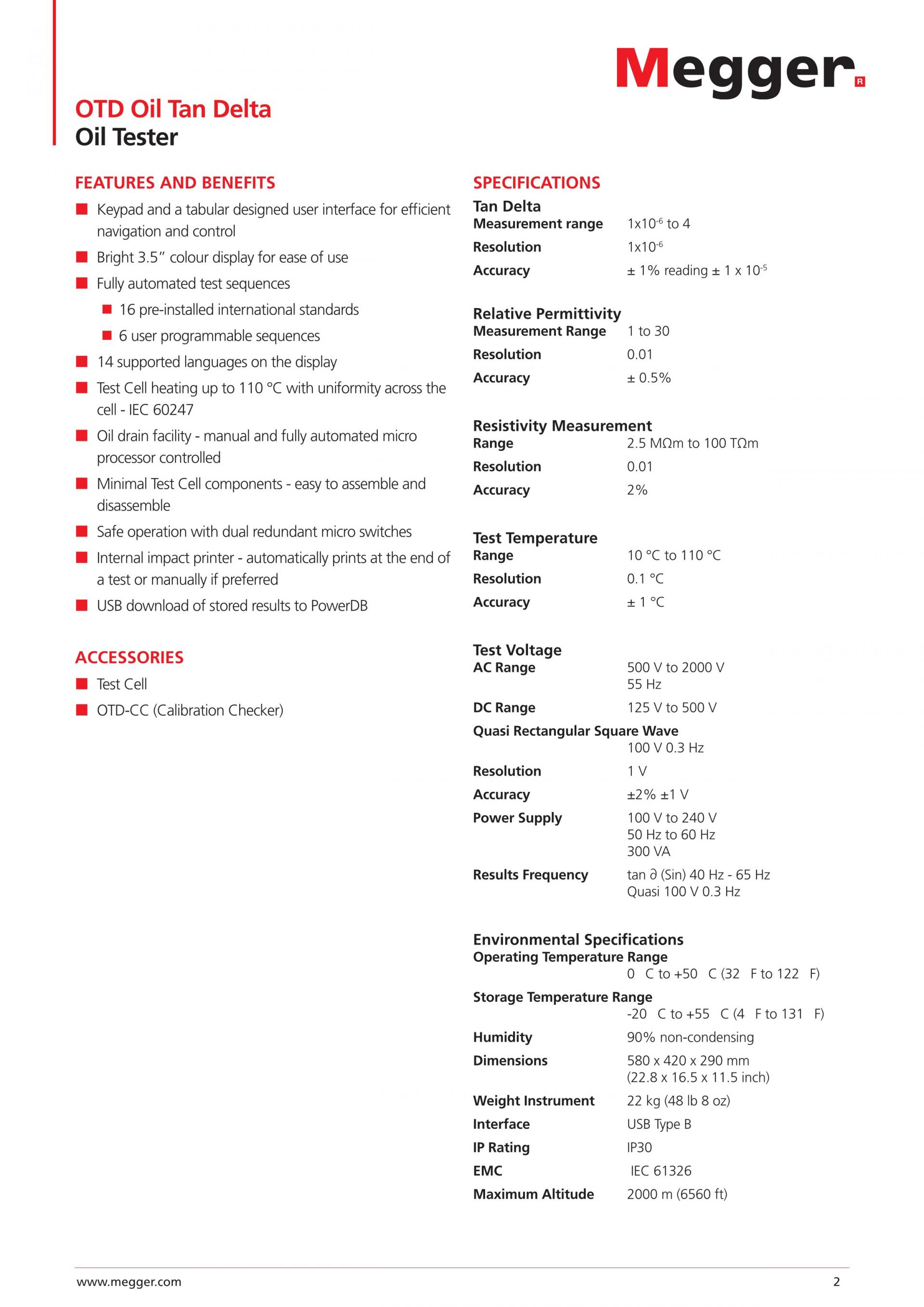

제품 사양
Oil Tan Delta | |
무게 | 22 kg |
크기 | 580 × 420 × 290 mm |
Tan δ |
|
측정 범위 | 0.000001 ~ 4 |
분해능 | 0.000001 |
정확도 | ± 1 % |
유전율 |
|
측정 범위 | 1 ~ 30 |
분해능 | 0.01 |
정확도 | ± 0.5 % |
저항 측정 |
|
측정 범위 | 2.5 MΩ ~ 100 TΩ |
분해능 | 0.01 |
시험 온도 |
|
측정 범위 | 10°C ~ 110°C |
분해능 | 0.1°C |
정확도 | ± 1°C |
시험 전압 |
|
측정 범위 | AC 500 V ~ 2000 V DC 125 V ~ 500 V |
