1529 CHUB-E4
표준 온도계

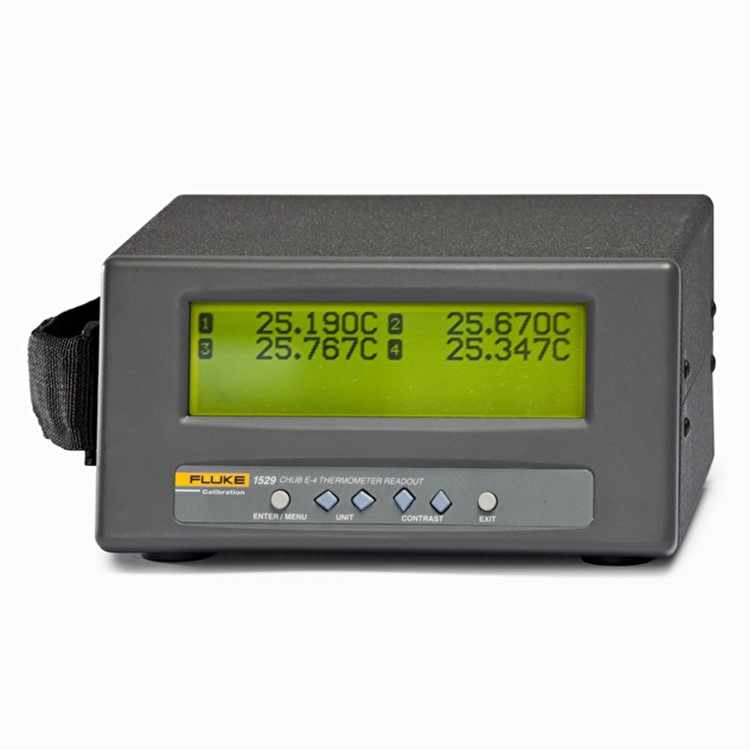

1529 CHUB-E4 Thermometer Readout
- 입력
Chub-E4는 4개의 서로 다른 센서를 동시에 읽을 수 있는 4 개의 입력 채널을 제공하며 이 입력채널들은 사용자가 원하는 3종류의 다른 방식으로 구성하여 사용할 수 있습니다. 열전대 입력으로 4 채널, PRT/서미스터 입력으로 4 채널 혹은 각각에 대해 2 채널씩 선택할 수 있습니다. 이 온도계를 이용하여 같은 장치로부터 열전대나 PRT, 서미스터 등을 읽는 일은 어려운 일이 아닙니다.

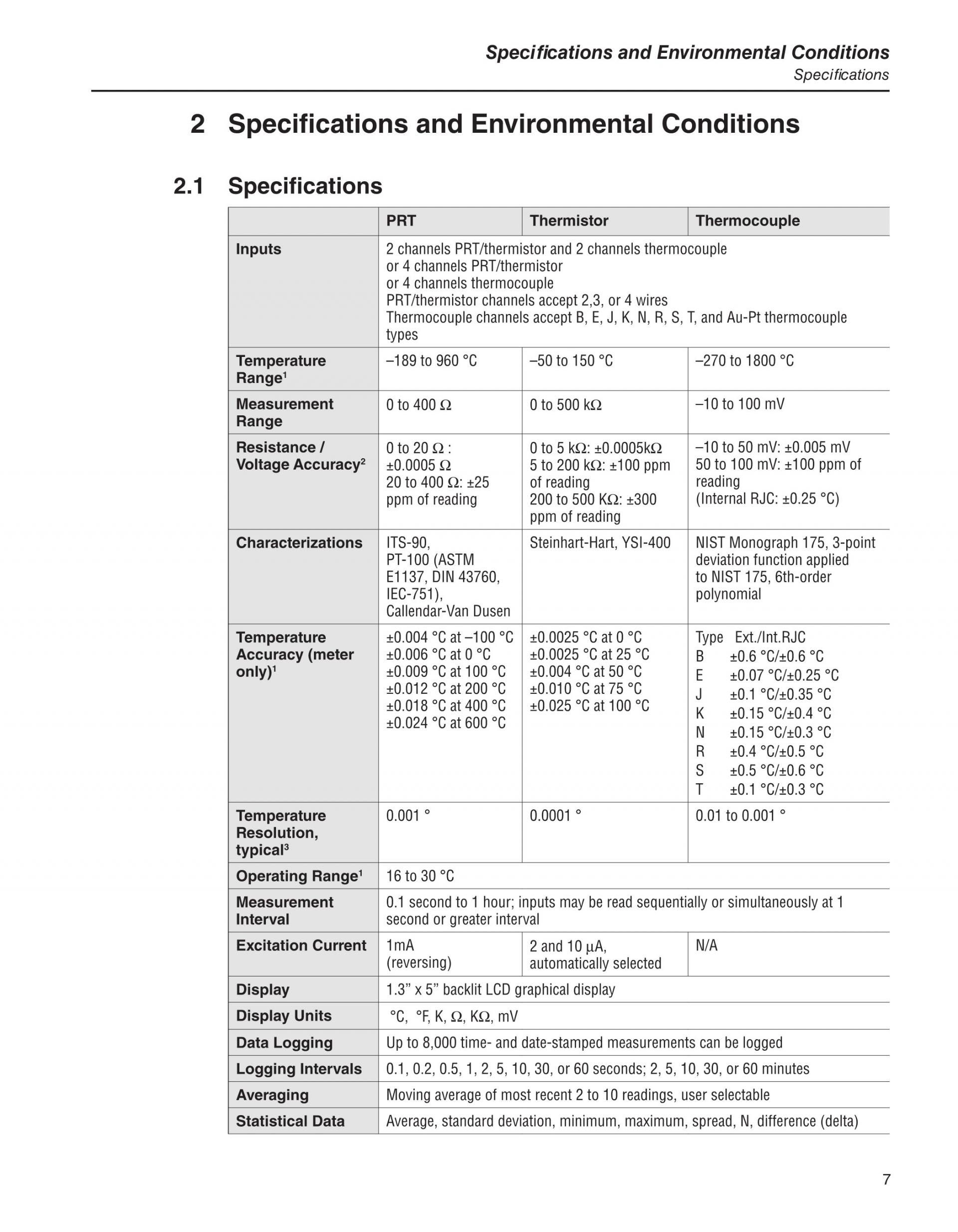

100-Ω, 25-Ω, 혹은 10-Ω PRT와 RTD는 ITS-90, IEC-751 (DIN), 혹은 Callendar-Van Dusen 변환 방식으로 읽습니다. 일반 정확도는 ±0.004 °C @ –100 °C 및 ±0.009 °C @ 100 °C 포함. 서미스터 판독값은 Steinhart-Hart 다항식 혹은 표준 YSI-400 곡선을 사용하여 변환되며 정확도는 ±0.0025 °C @ 25 °C까지이고 분해능은 0.0001 °입니다.
열전대 입력 채널은 B, E, J, K, N, R, S, T 및 Au-Pt를 포함한 모든 일반 열전대 형식들을 읽을 수 있으며 내부 혹은 외부 기준 정션 보상 방식을 선택할 수 있습니다. J 타입 열전대의 600 ℃ 정확도는 열전대를 포함하지 않고 내부 기준 정션 보상을 사용했을 때 ± 0.35 ℃ 입니다. (C 및 U 형식 열전대 지원 사양도 있습니다) 어플리케이션 노트 “텅스텐-레늄 및 기타 열전대를 이용한 Fluke 교정 판독법, Using Fluke Calibration Readouts with Tungsten-Rhenium and Other Thermocouples” 다운로드.)
PRT와 서미스터는 Fluke Calibration의 특허기술이 적용된 미니 DWF커넥터를 사용하는 1529에 쉽게 연결할 수 있습니다. 이 커넥터는 노출된 배선이나 스페어 러그 혹은 미니 바나나 플러그 단자를 연결할 수 있습니다. 열전대는 표준 혹은 미니어쳐 단자를 이용하여 연결합니다. 측정값은 매 초, 동시에 혹은 순차로 취득됩니다. 특수 고속 모드는 한 채널에 대해 초당 10개의 속도로 측정할 수 있습니다.
- 디스플레이
3개의 센서 형식과 4 개의 입력 채널을 조합해 사용해야 하는 일이 복잡하게 느껴진다면 Chub-E4의 디스플레이 패널을 보십시오. °C, °F, K, Ω 혹은 mV단위로 디스플레이하고 온도 분해능을 0.01 ~ 0.0001사이에서 선택하는 정도는 시작에 불과합니다.
화면으로 디스플레이할 수 있는 데이터 필드의 긴 목록 중에서 어느 것이든 8개까지의 항목을 선택할 수도 있습니다. 평균이나 표준 편차, 분산과 같은 통계 변수를 선택하고 프로브 형식과 일련 번호 같은 프로브 정보를 선택하며 두 개의 채널에서 입력을 받아 T1-T2를 선택하는 일 혹은 일자와 시간 및 배터리 출력 레벨을 입력하는 유틸리티 기능도 선택하여 사용할 수 있습니다. 최대 10개까지의 화면 구성 형식을 저장한 후 로딩하여 사용할 수 있습니다.
하나의 전면패널 버튼을 누러 간편한 메뉴 시스템을 불러내 1529의 모든 내부 설정 과정이나 메모리 옵션을 안내에 따라 사용할 수 있습니다. 샘플 주기와 통신 설정, 패스워드 조건 및 많은 다른 기능들도 쉽게 사용할 수 있습니다.
- 통신
Chub-E4의 메모리와 통신 기능들은 장치를 완벽한 온도 측정 시스템으로 만들어 벤치탑이나 현장용, 시험실 교정 전문 혹은 원격 데이터 로깅 장치로 사용할 수 있게 합니다. Fluke 의 선택사양인 소프트웨어 패키지는 이와 같은방식으로 업계 최고 수준의 강력한 온도계를 만들어 줍니다.
1529는 배터리 파워와 8,000개까지의 측정 데이터 (일자, 시간 스탬프 포함)를 사용자가 선택한 주기로 저장할 수 있어서 풍부한 데이터 로깅 기능을 제공합니다. 100개의 개별 측정 데이터나 자동 데이터 수집 세션으로 정해진 수의 데이터 (최다 8,000개의 판독값)를 각 데이터마다 세션 라벨을 붙여서 저장합니다. 1초에서 60분 사이의 다른 로깅 주기를 14개까지 선택할 수 있습니다.
Fluke Calibration의 9935 LogWare II (page 85)를 사용하면 데이터를 PC에 신속히 다운로드하여 그래픽과 통계 분석이 가능합니다. 별도의 로그 세션도 자동으로 별도의 파일에 세션 라벨을 붙여 다운로드할 수 있습니다. 1529는 이 소프트웨어를 이용하여 실시간 데이터 로깅 장치로 사용할 수 있습니다. 데이터 포인트 수의 제한이 없이 한 번에 4 채널의 데이터를 PC에 직접 로깅할 수 있습니다. 데이터를 분석하고 알람 이벤트를 설정하며 시작과 종료 지연 시간까지도 설정할 수 있습니다.
MET/TEMP II 소프트웨어를 통해 Chub-E4는 자동화 교정 시스템에 완전하게 통합할 수도 있습니다. 기준 온도계용으로 입력 채널 하나를 사용하고 3개까지의 다른 온도계를 자동으로 교정할 수 있습니다 (81쪽 참조). RS-232 포트는 모든 장치에 표준으로 공급합니다. IEEE-488 포트는 옵션 사양입니다.
- 더욱 향상된 기능
1529는 100 ~ 240볼트 전원에 연결하여 사용할 수 있으며 12 ~ 16볼트의 DC전원도 사용할 수 있습니다. 외부 전원이 없어도 내부의 NiMH 배터리로 재충전할 때까지 8시간 동안 사용할 수 있습니다. 표준 배터리는 3시간 이내에 충전되며 500 충전/재충전 싸이클동안 수명이 지속됩니다.
Chub-E4를 랙-마운트하는데 필요한 랙-마운트 키트도 공급합니다. 이 장치들은 귀하가 사용 중인 기존의 벤치탑, 장비 랙과 호환 됩니다.

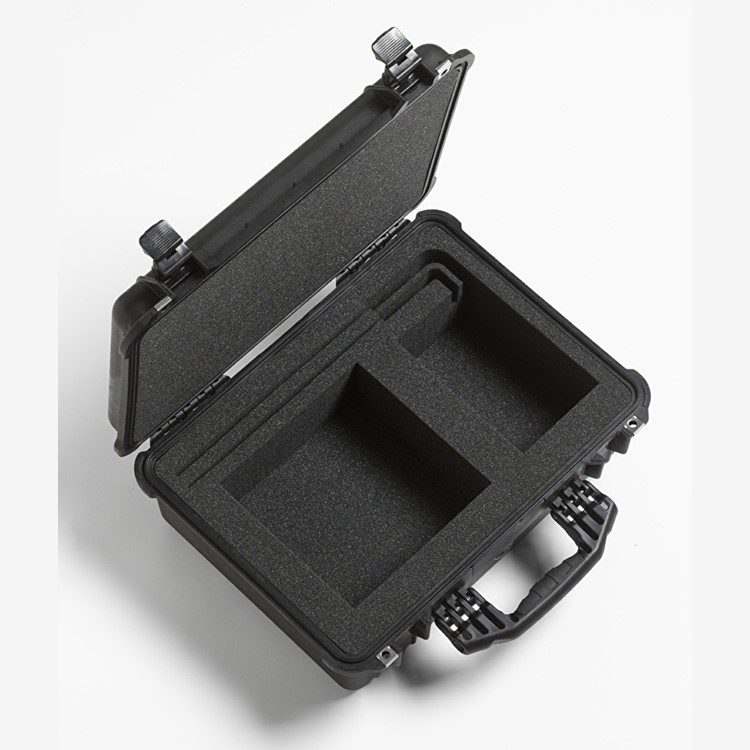

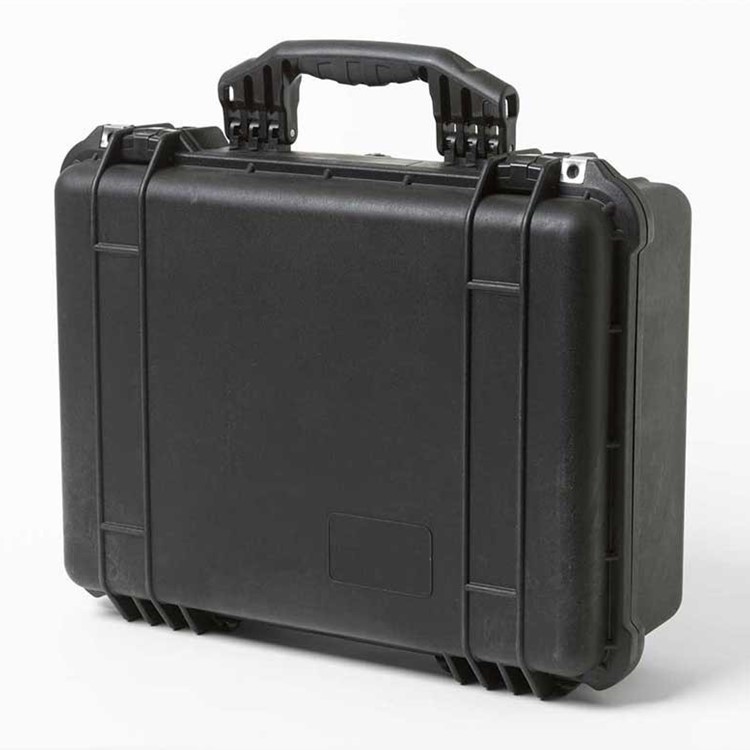

이차 표준 PRT, 표준 서미스터, 귀금속 열전대 등 1529를 위한 모든 기준 온도계들은 Fluke에서 구입할 수 있습니다. 운송 케이스와 직접 프린터 출력을 위한 시리얼 프린터도 제공됩니다.
