ROHDE & SCHWARZ 펄스 시퀀서 시뮬레이션 소프트웨어
가격문의(상세정보 참조)
ROHDE & SCHWARZ 펄스 시퀀서 시뮬레이션 소프트웨어
ROHDE & SCHWARZ PULSE SEQUENCER SIMULATION SOFTWARE
- 시나리오 생성을 위한 강력한 COTS 레이더 신호 시뮬레이션
- 정밀 RF 레이더 신호 발생 및 디지털 레이더 신호 발생
- 간단한 펄스 트레인부터 AoA(Angle of Arrival)가 포함된 매우 까다로운 방향 탐지 시나리오까지 지원
- 맵과 복수의 이동 이미터 플랫폼이 포함된 현실적 시나리오
- DFS(Dynamic Frequency Selection, 동적 주파수 선택) 테스트를 위한 표준 레이더 프로필
클릭 하시면 이동합니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
펄스 시퀀서
시뮬레이션 소프트웨어
PULSE SEQUENCER SIMULATION SOFTWARE
시스템을 테스트하여 위협에 대비하십시오.
레이더 리시버 테스트 엔지니어와 기술 담당자는 R&S®Pulse Sequencer 소프트웨어와 로데슈바르즈 벡터 신호 발생기 또는 소프트웨어만으로 효과적인 레이더 신호 발생 솔루션을 구성할 수 있습니다. 이 솔루션은 비용이 많이 필요한 필드 테스트보다 실험실 테스트를 고려하는 추세에 완벽하게 부합합니다.산업간 협업으로 공동 설계된 이 솔루션은 관련된 최신 레이더 시나리오 Test Case를 모두 지원하며 현실 환경을 반영할 수 있습니다. 이 솔루션은 시판되는 R&S®Pulse Sequencer PC 소프트웨어와 로데슈바르즈 벡터 신호 발생기를 활용합니다.
실제 상황처럼 테스트 가능

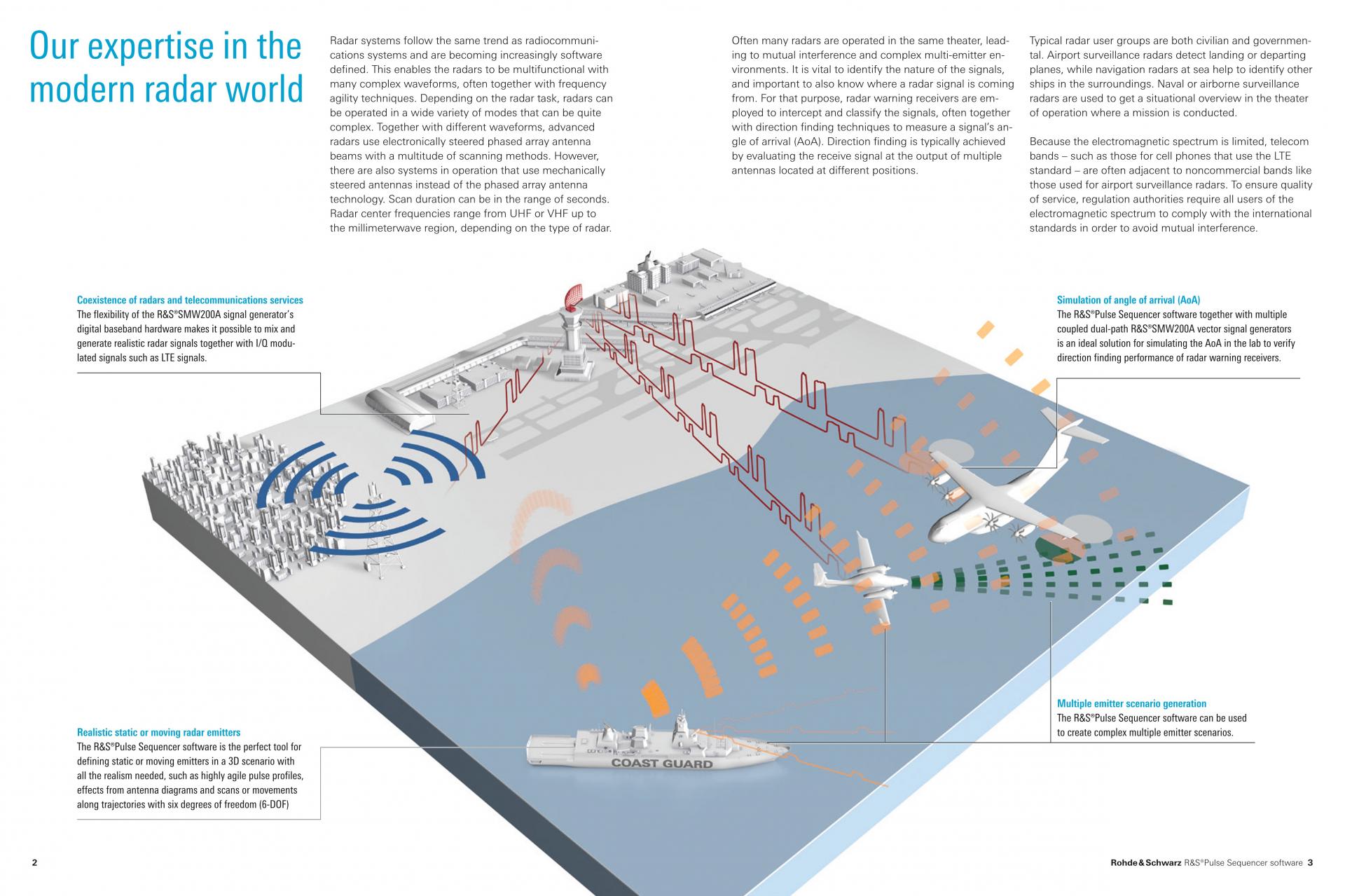

현장에서 안정적 성능을 구현하기 위해서는 연구소에서 현실적 시나리오를 이용하여 레이더 경고 장비를 테스트하는 것이 중요합니다. 로데슈바르즈의 RF 및 디지털 레이더 신호 시뮬레이터는 다음과 같이 매우 중요한 시나리오 요소를 모두 고려하여 상당히 현실적인 시나리오를 제공합니다.
|

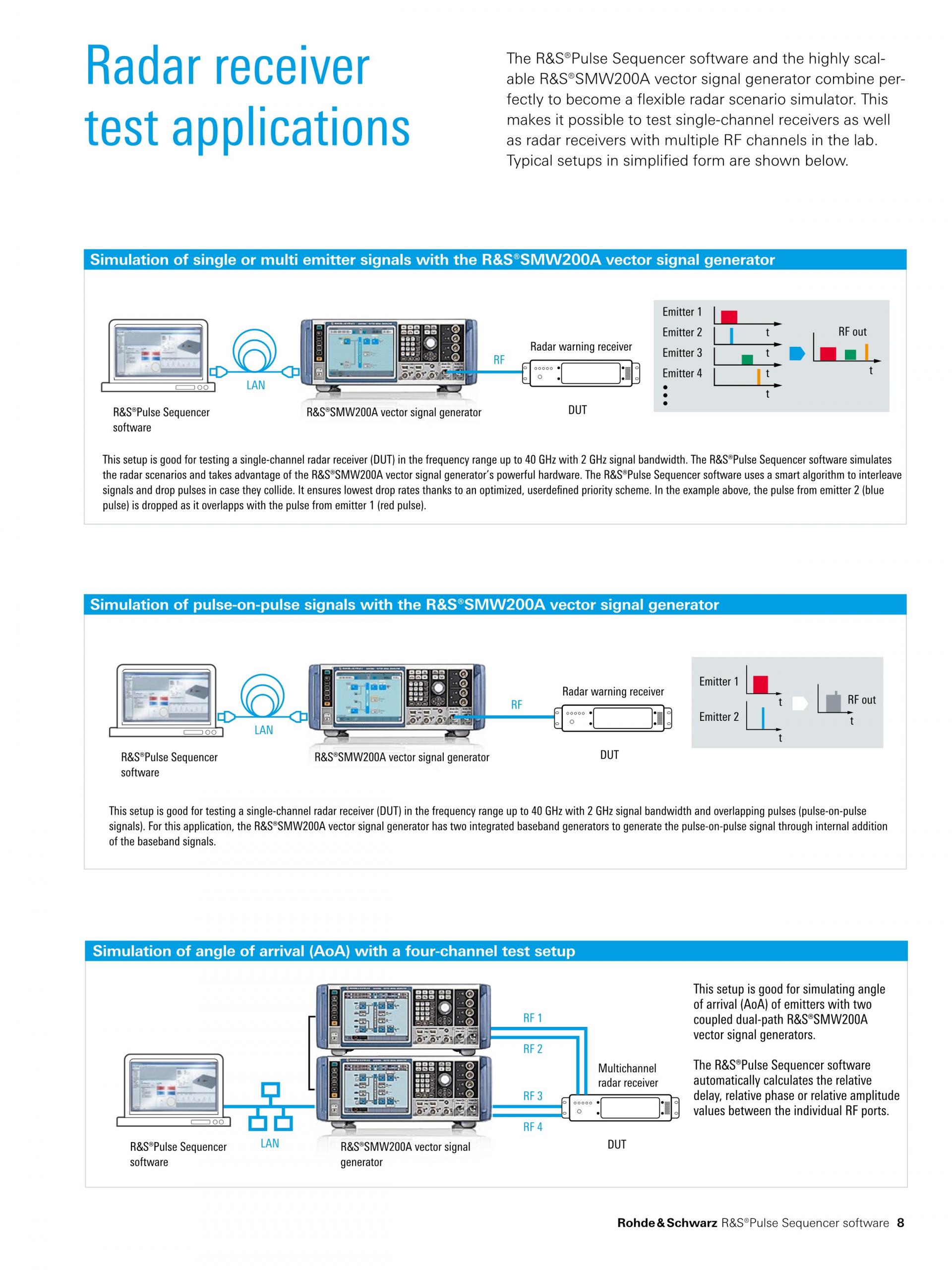

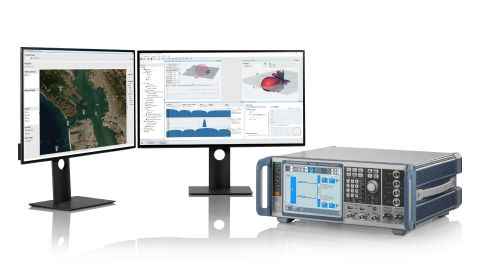

R&S 레이더 시뮬레이터 로데슈바르즈의 RF 레이더 신호 시뮬레이터는 R&S®Pulse Sequencer 소프트웨어와 R&S®SMW200A Vector Signal Generator로 구성되어 있습니다. |

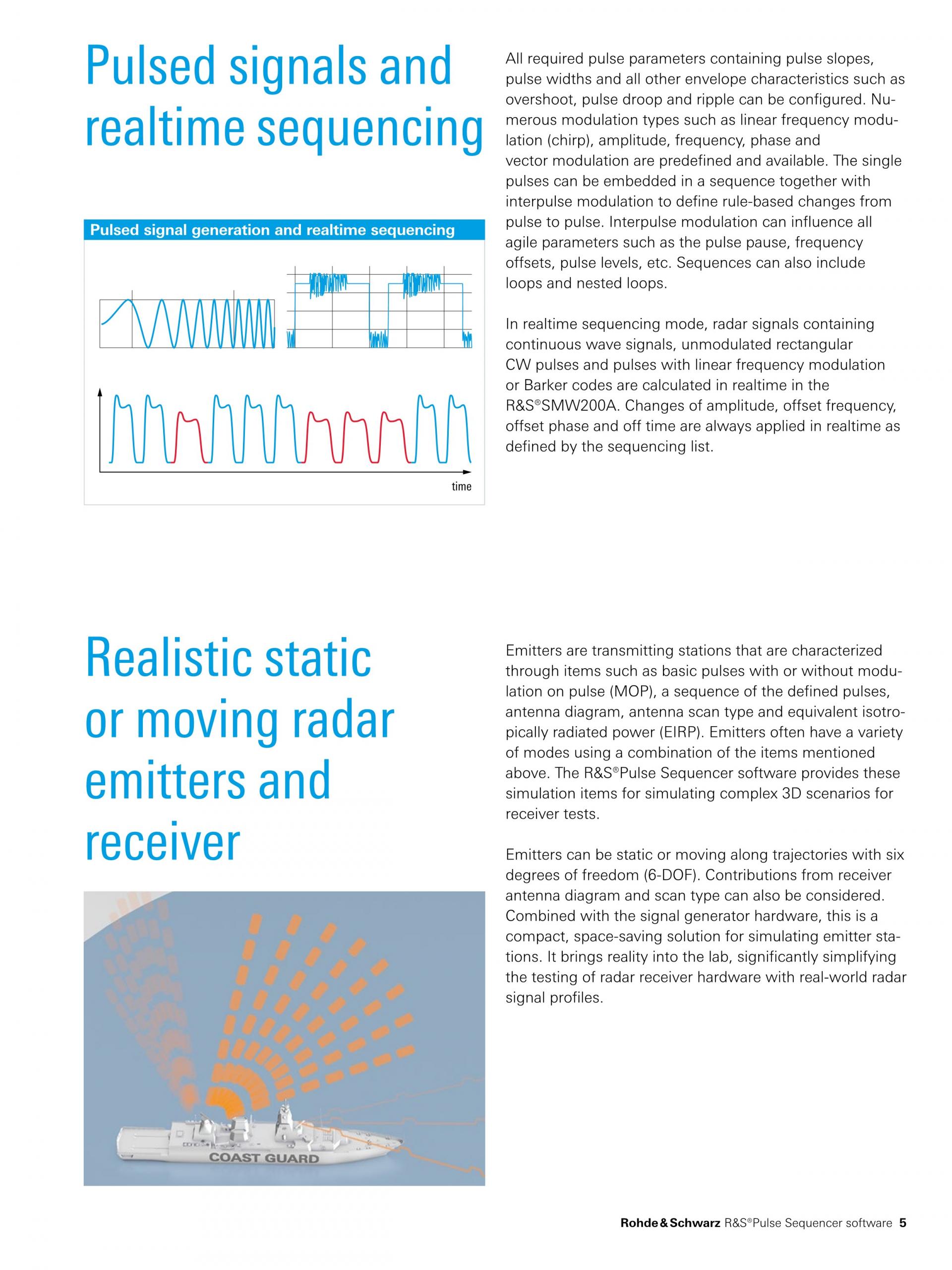

펄스 생성

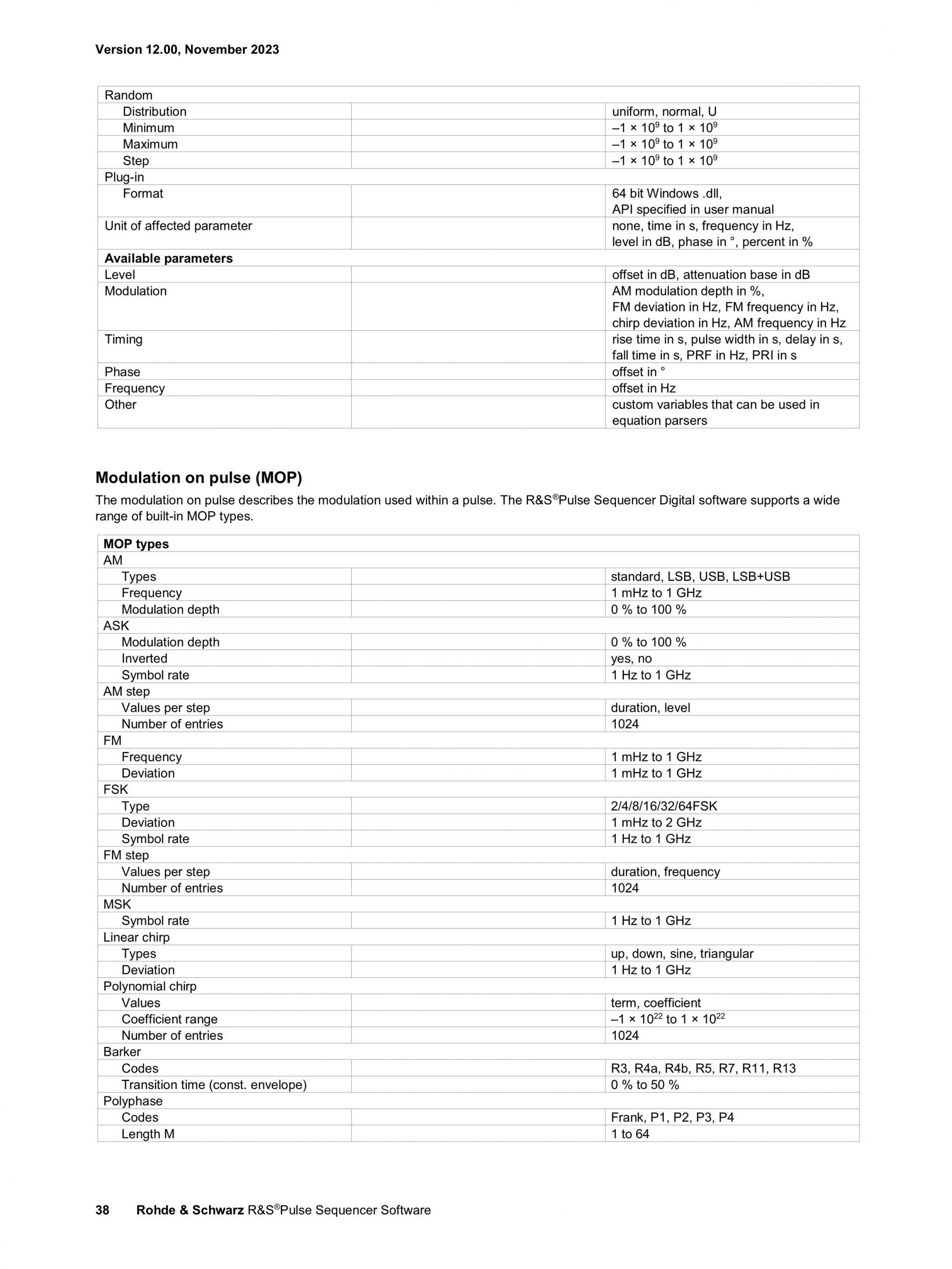

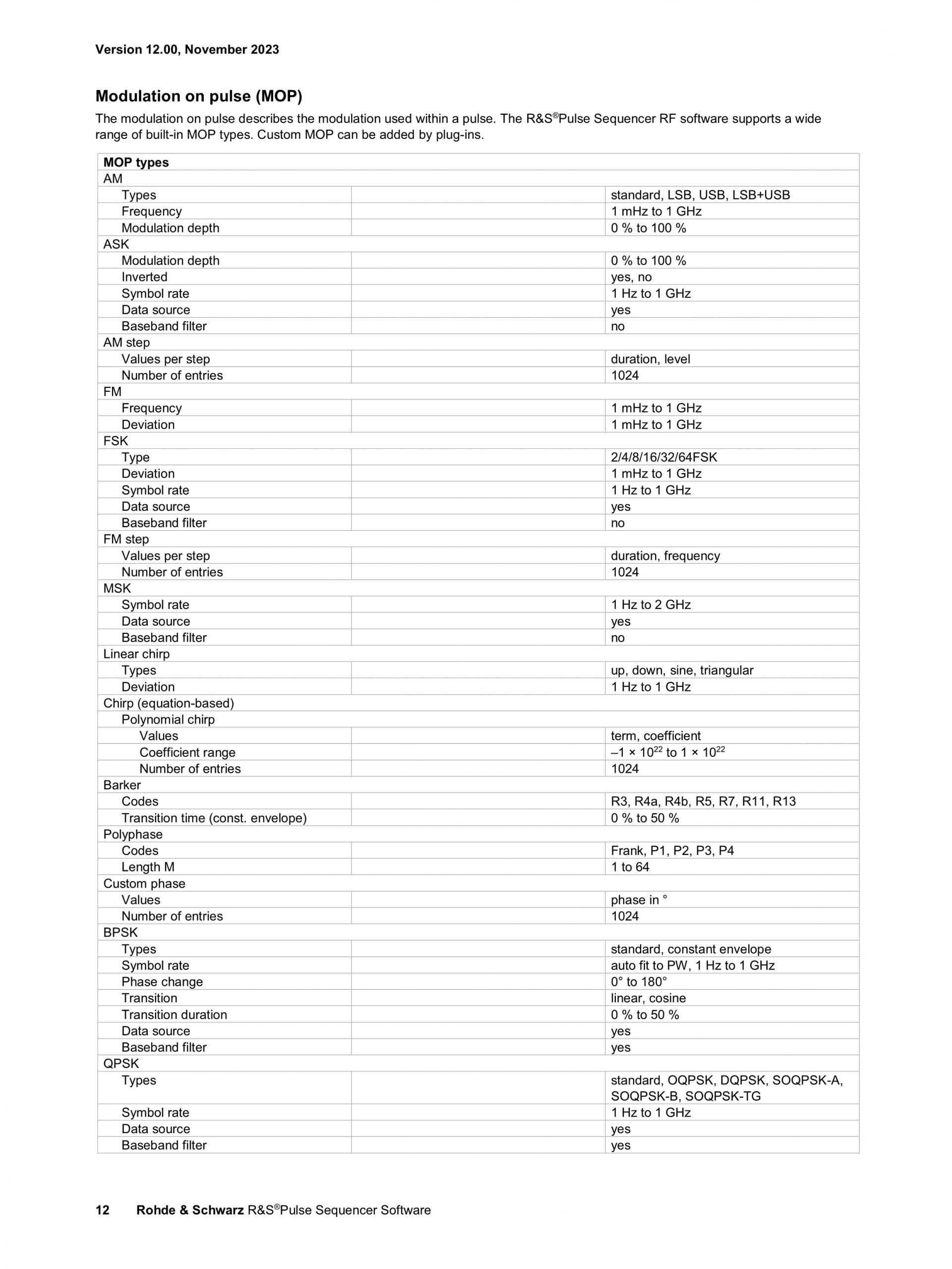

기본 펄스는 모든 레이더 신호의 기본입니다. 생성된 신호의 복잡도는 성분 테스트를 위한 간단한 펄스부터 MOP(Modulation on Pulse), 특수 펄스 형태, 인터펄스 변조 등의 복합적 펄스 시퀀스까지 다양합니다. R&S®SMW200A를 이용하여, Real-time Sequencing, 느린 안테나 스캔 시뮬레이션의 초장시간 재생, 주파수, 위상, 레벨 민첩도와 결합된 수백만 펄스 생성이 가능합니다. |
Pulse Sequencer 스크린샷, 펄스 형태 미리보기 |

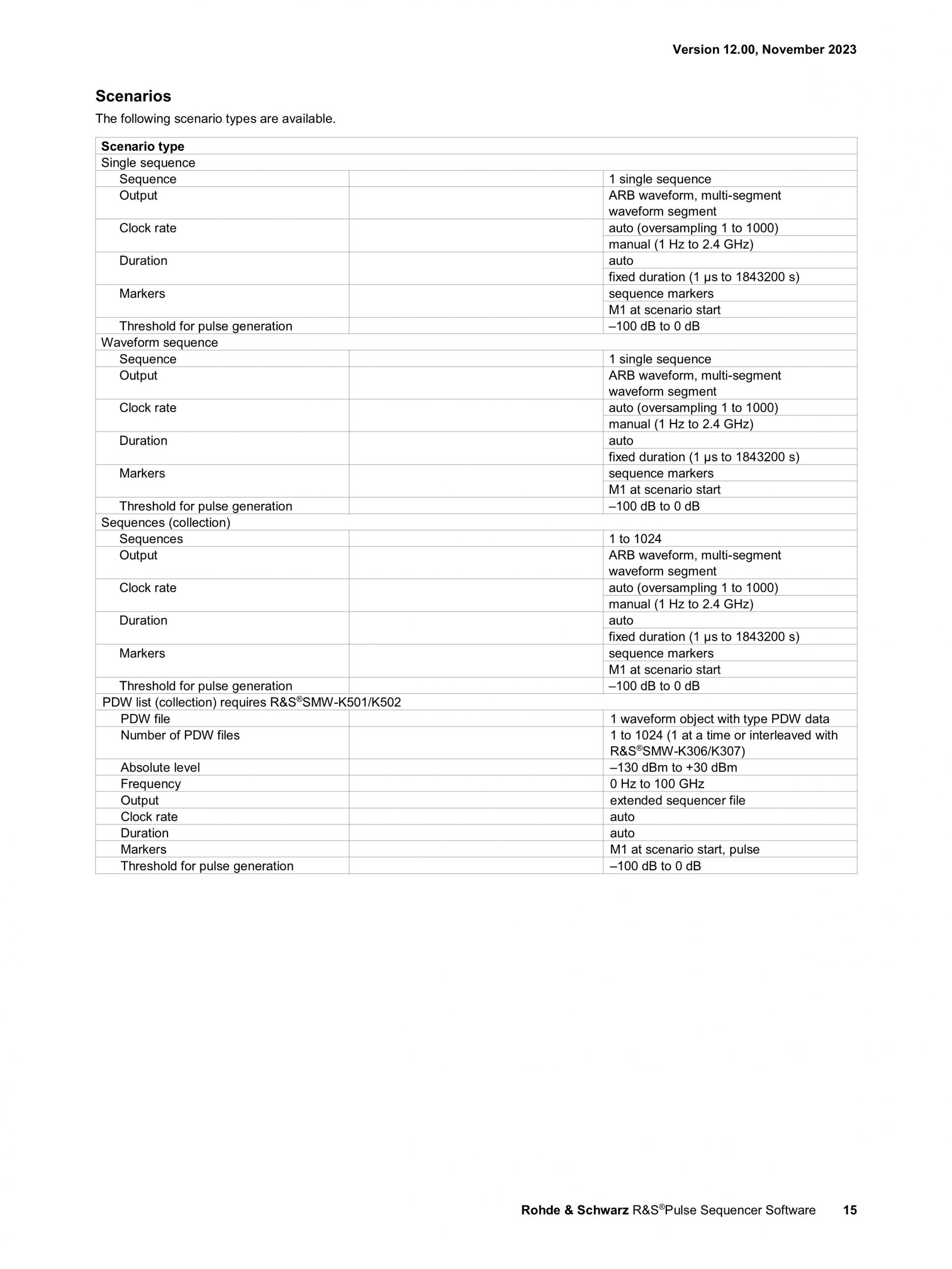

RF 및 디지털 출력 신호를 위한 레이더 시나리오 생성

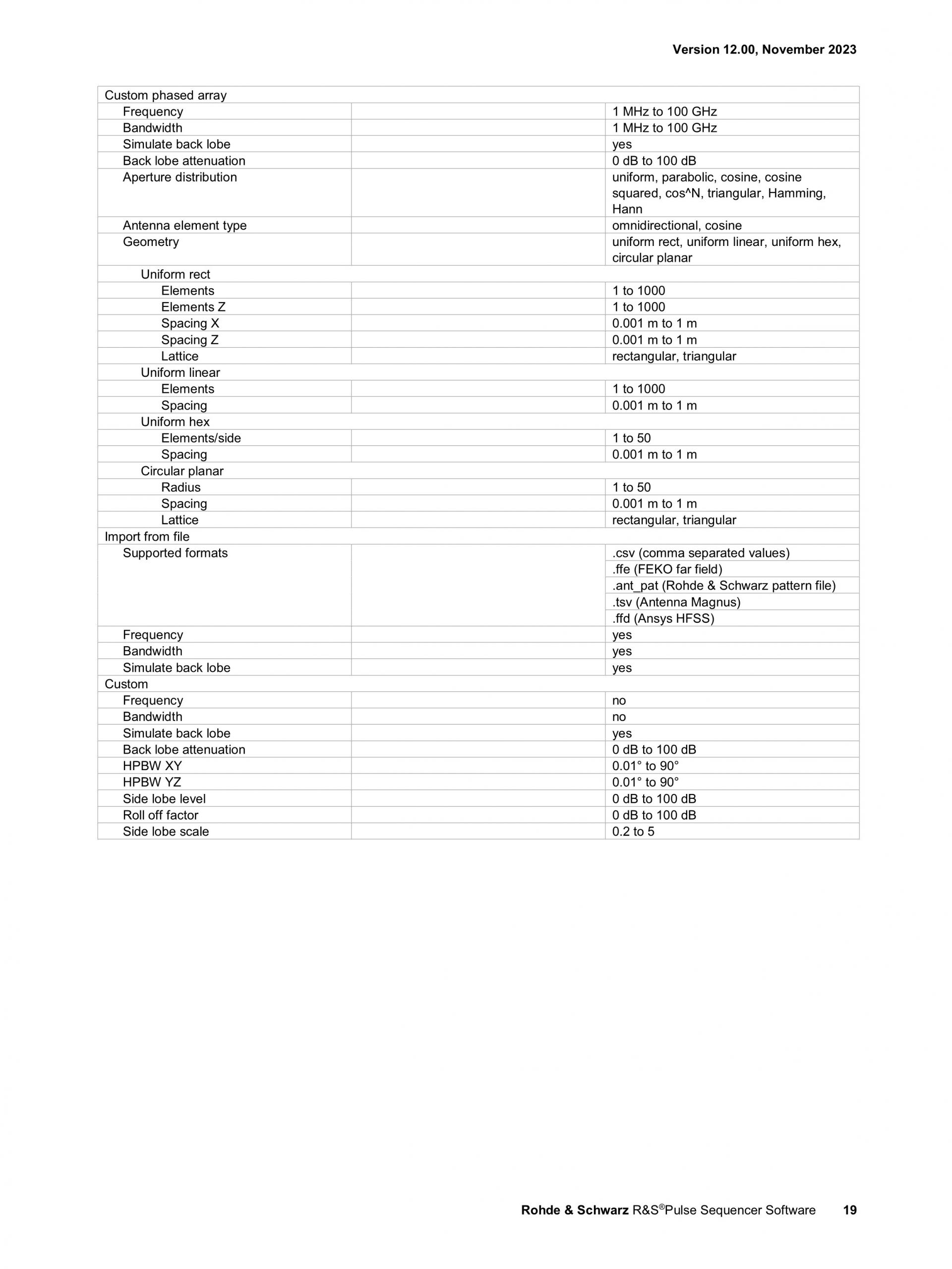

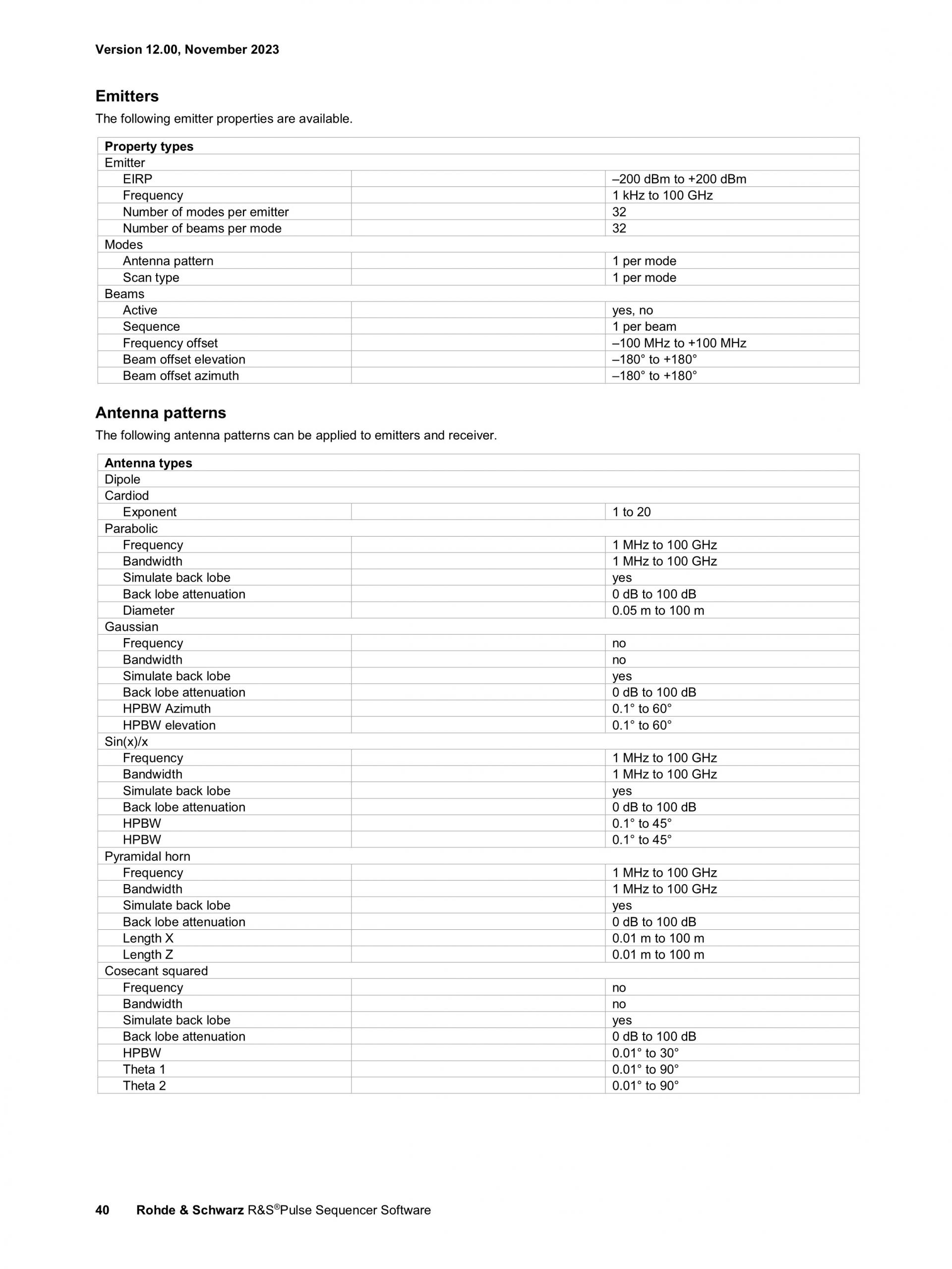

다양한 사전정의 안테나 특성도와 스캔 또는 간섭 신호를 이용한 복잡한 멀티모드 레이더 이미터 및 리시버를 포함한 시나리오를 시뮬레이션할 수 있습니다. 각자의 안테나 특성도, 사용자 정의 스캔을 가져와 자체 시나리오를 만드십시오. 시나리오에는 전파 손실 모델이 포함되므로 현실 시나리오에서 발생하는 것과 같은 RF 출력이 제공됩니다. |

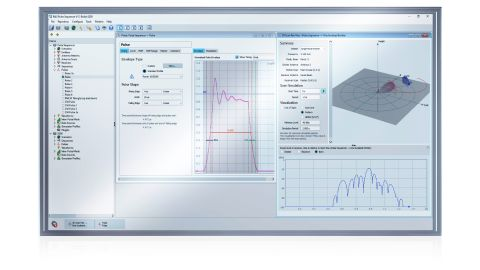

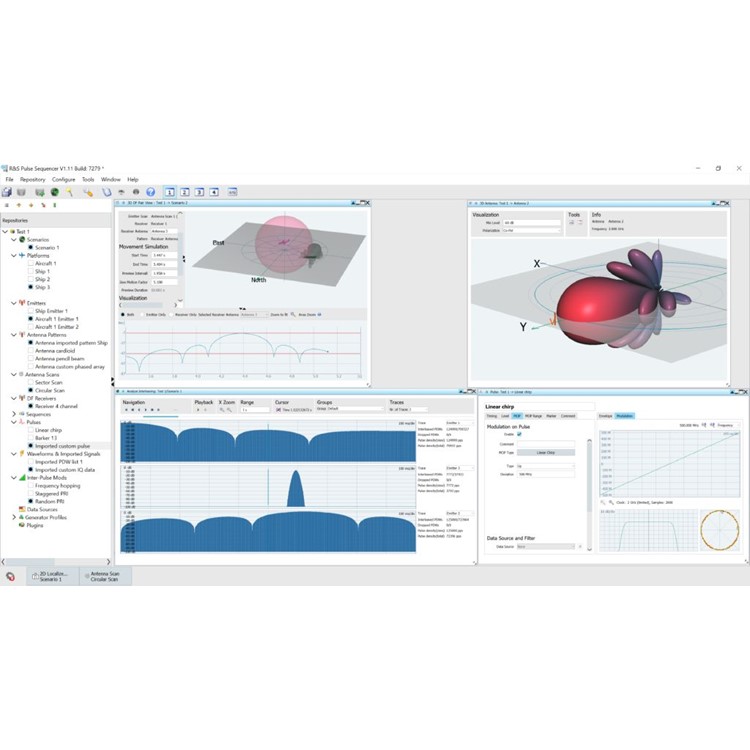

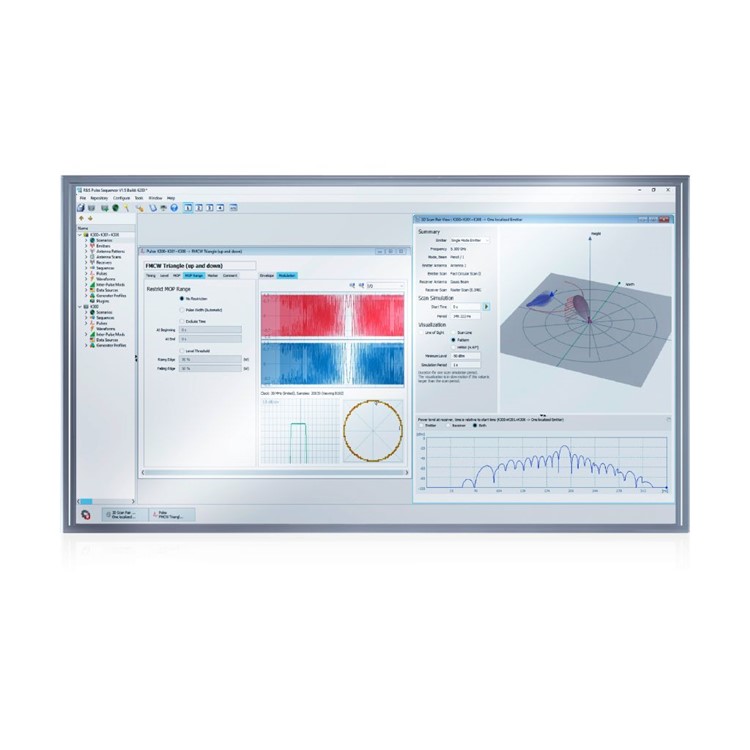

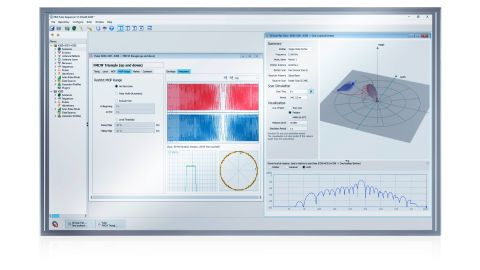

Pulse Sequencer 스크린샷 삼각 처프 펄스 미리보기 및 시간의 경과에 따른 신호 레벨별 3D 시나리오 미리보기 |
맵 기반 시나리오 생성

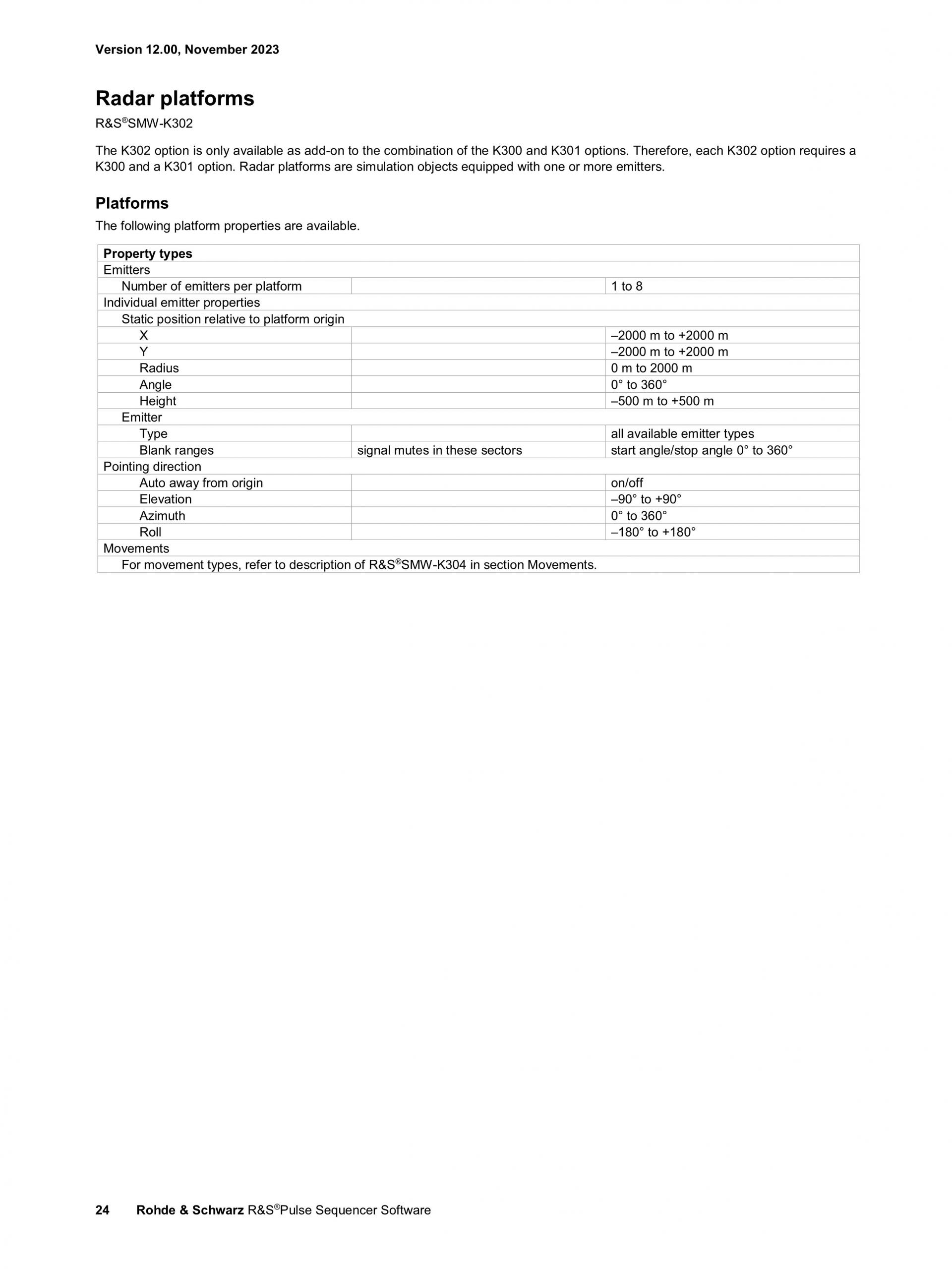

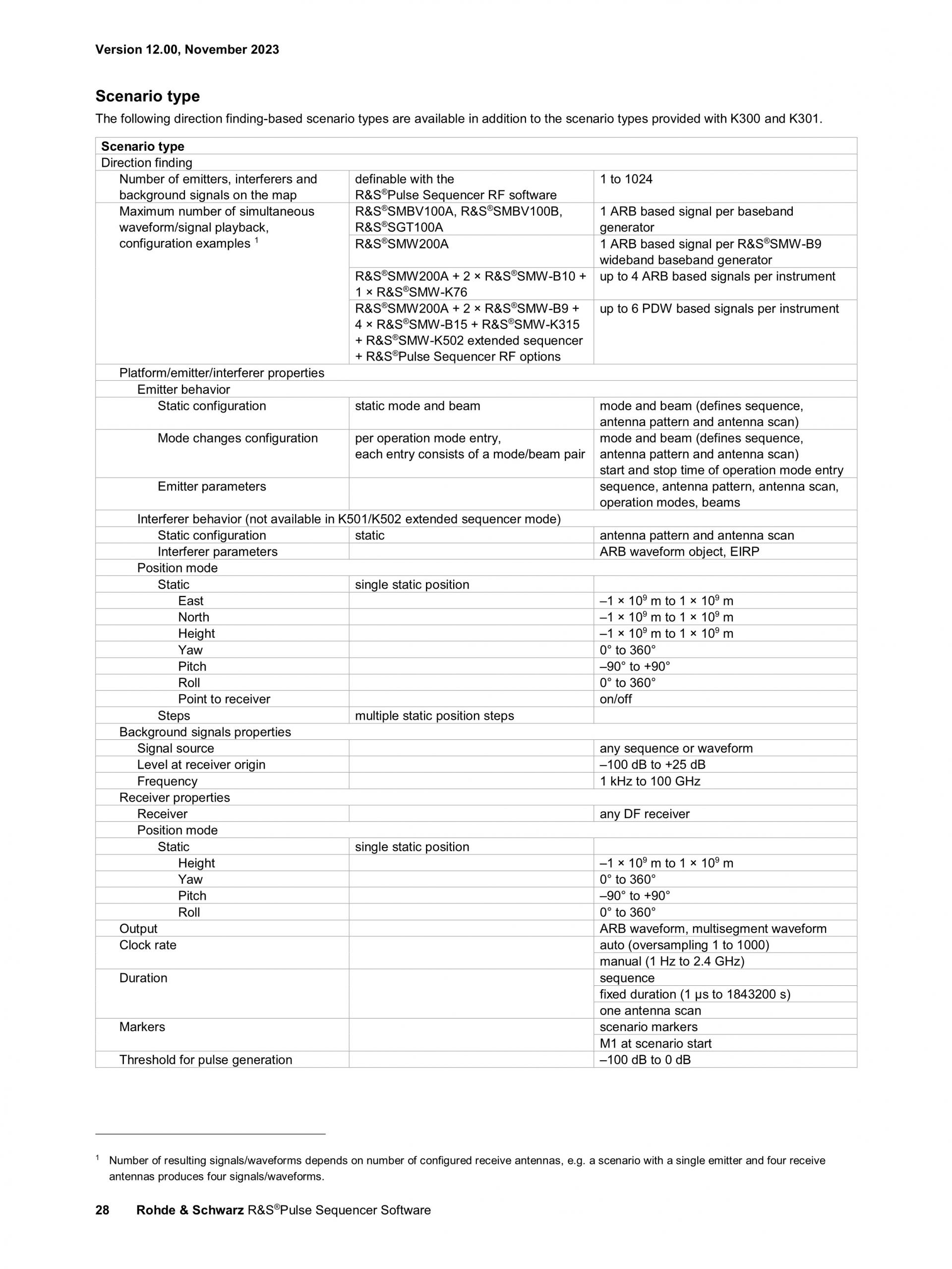

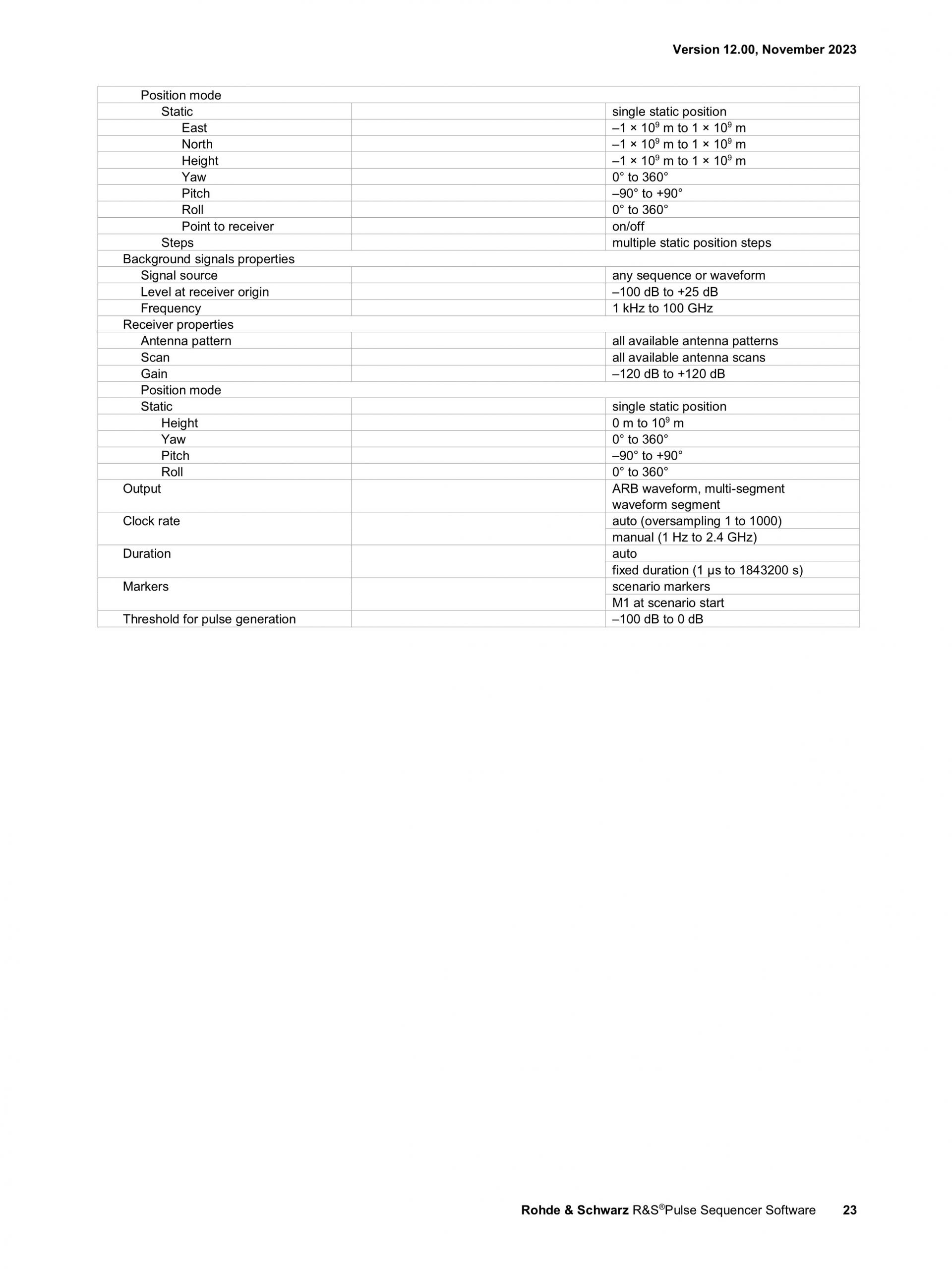

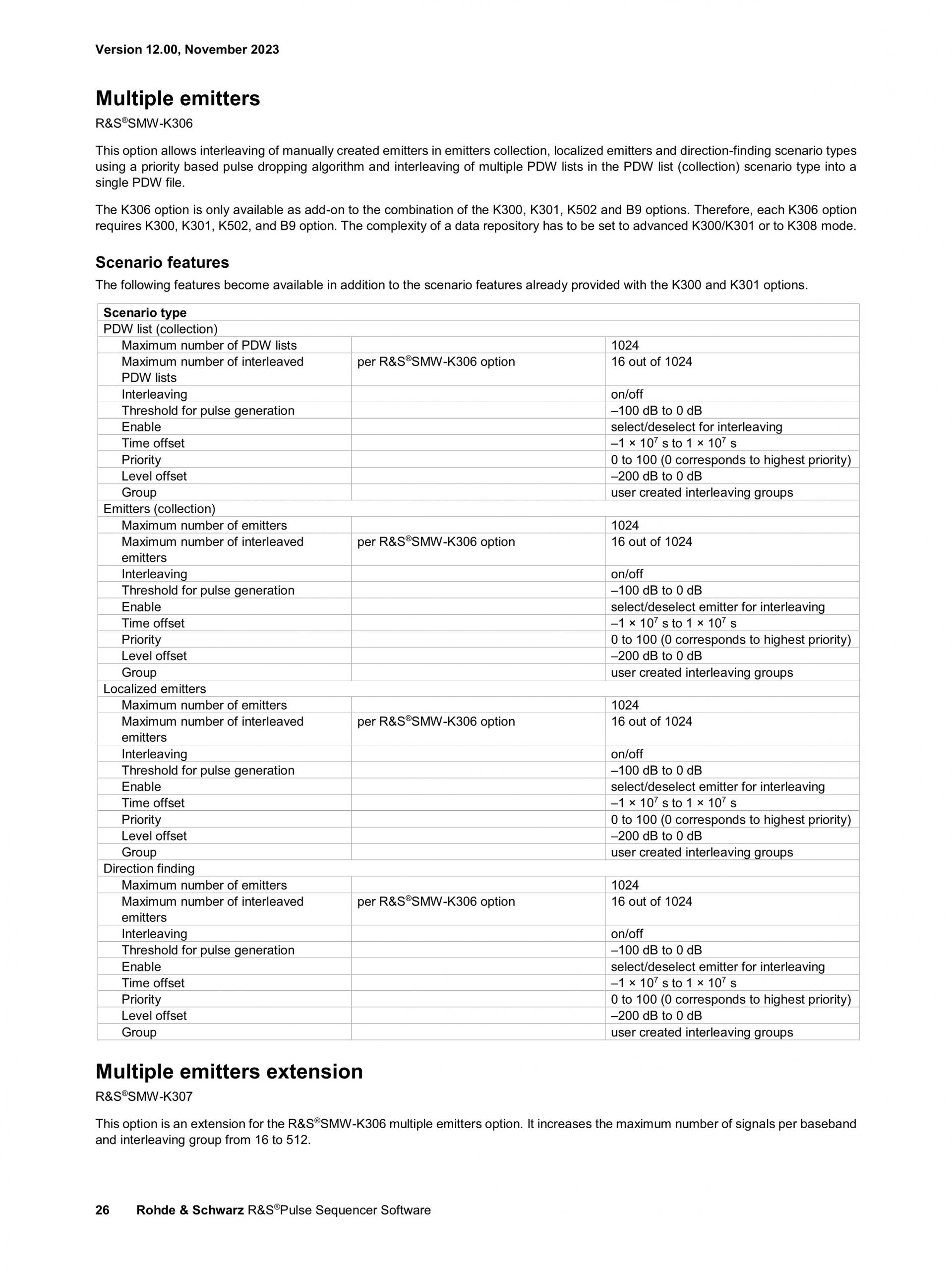

R&S®Pulse Sequencer 소프트웨어는 이동 레이더 플랫폼, 이미터와 이동 리시버를 RF 테스트와 디지털 레이더 리시버 테스트를 위해 간편하게 시뮬레이션하는 방법입니다. 개발자는 이 소프트웨어를 사용해 매우 동적인 3D 시나리오를 실험실에서 생성할 수 있습니다. 매우 민첩한 펄스 프로필, 안테나 특성도 및 스캔 또는 6-DOF(Six Degrees of Freedom) 적용 궤도를 따른 이동과 같이 필수적인 현실 요소를 모두 반영한 3D 시나리오에서 정적 플랫폼 및 이동 플랫폼을 정의하기 위한 최적의 솔루션입니다. |

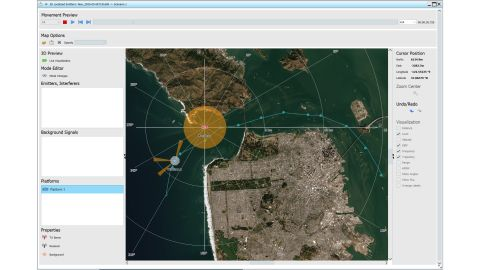

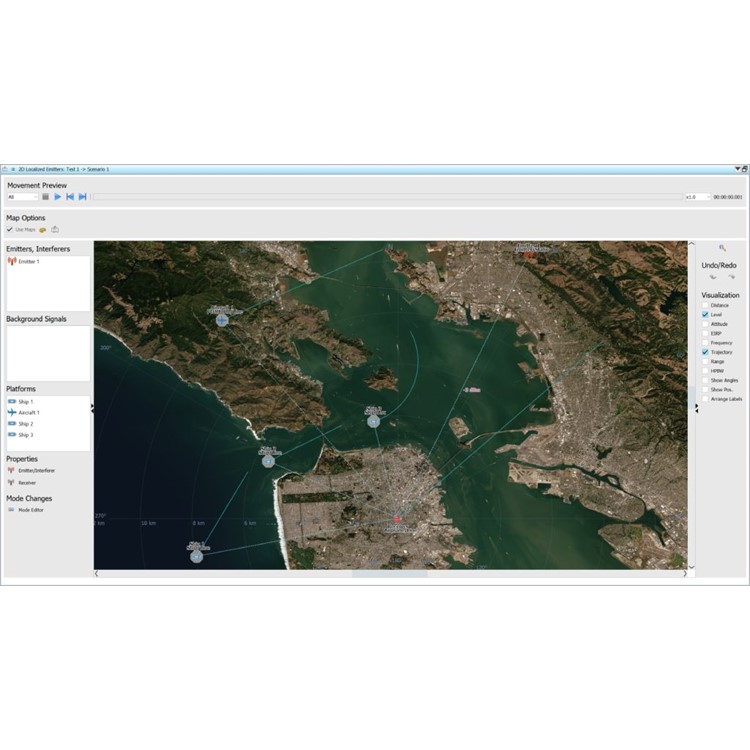

Pulse Sequencer 소프트웨어 스크린샷 멀티-이미터 플랫폼이 포함된 2D 해상 시나리오 |

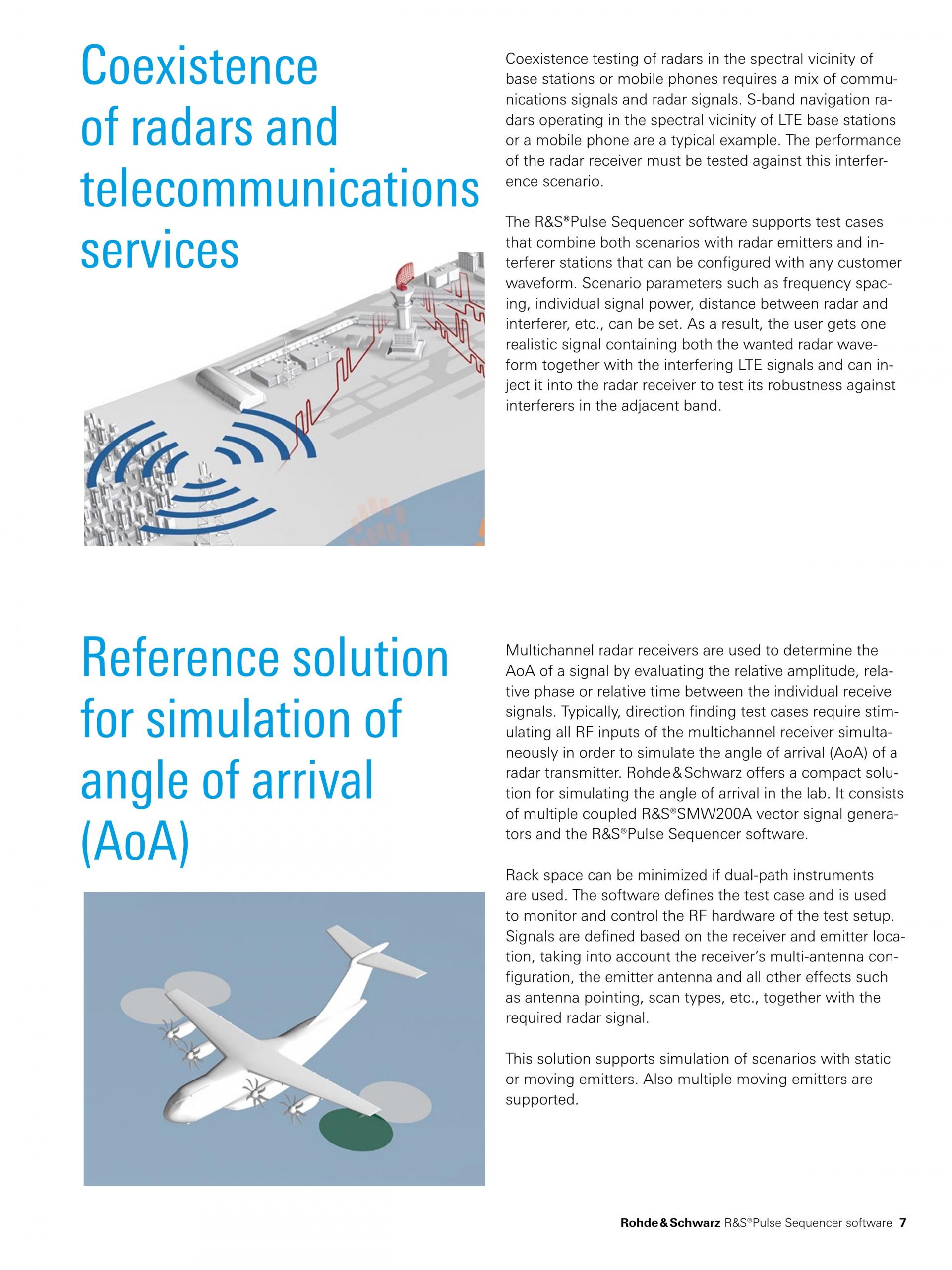

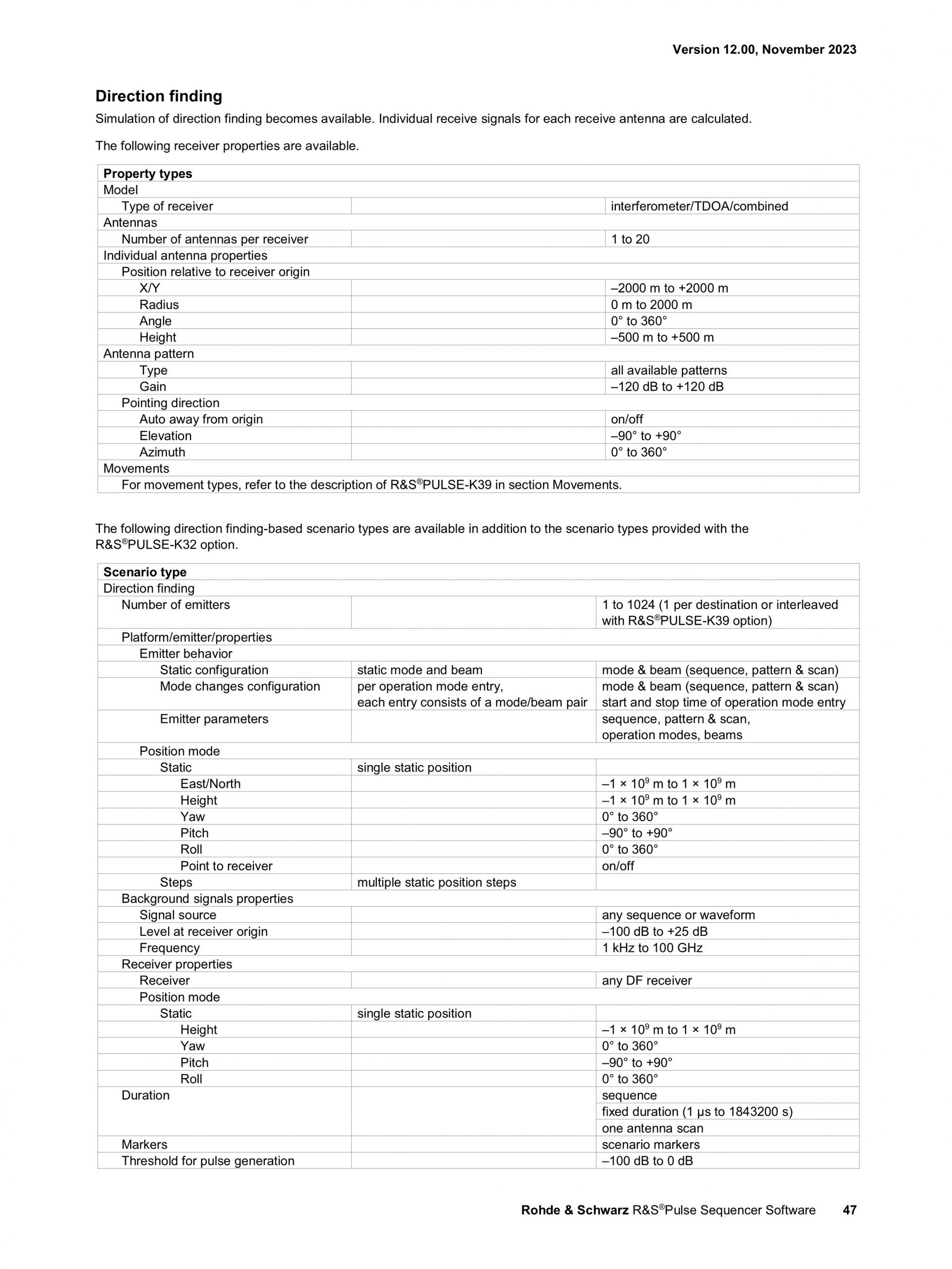

AoA(Angle-of-Arrival) 시뮬레이션
R&S®Pulse Sequencer Radar Simulation 소프트웨어를 사용하면 AoA(Angle of Arrival) 시뮬레이션을 위한 시나리오를 쉽고 직관적으로 생성할 수 있습니다. 이 솔루션과 함께 복수의 R&S®SMW200A Vector Signal Generator를 사용할 경우 진폭 비교, 간섭 측정 또는 TDOA(Time Difference of Arrival)를 이용하는 기기를 포함한 모든 유형의 방향 탐지 장비의 성능 특성을 빠르고 완벽하게 분석할 수 있습니다. |

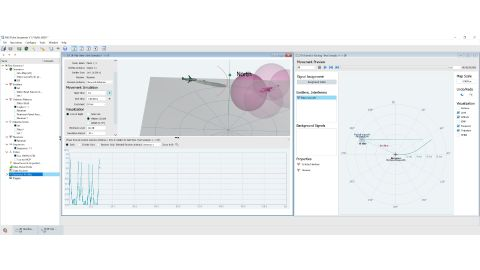

Pulse Sequencer 소프트웨어 스크린샷 신호 레벨 및 2D 시나리오 미리보기를 이용한 3D 이동 미리보기 |

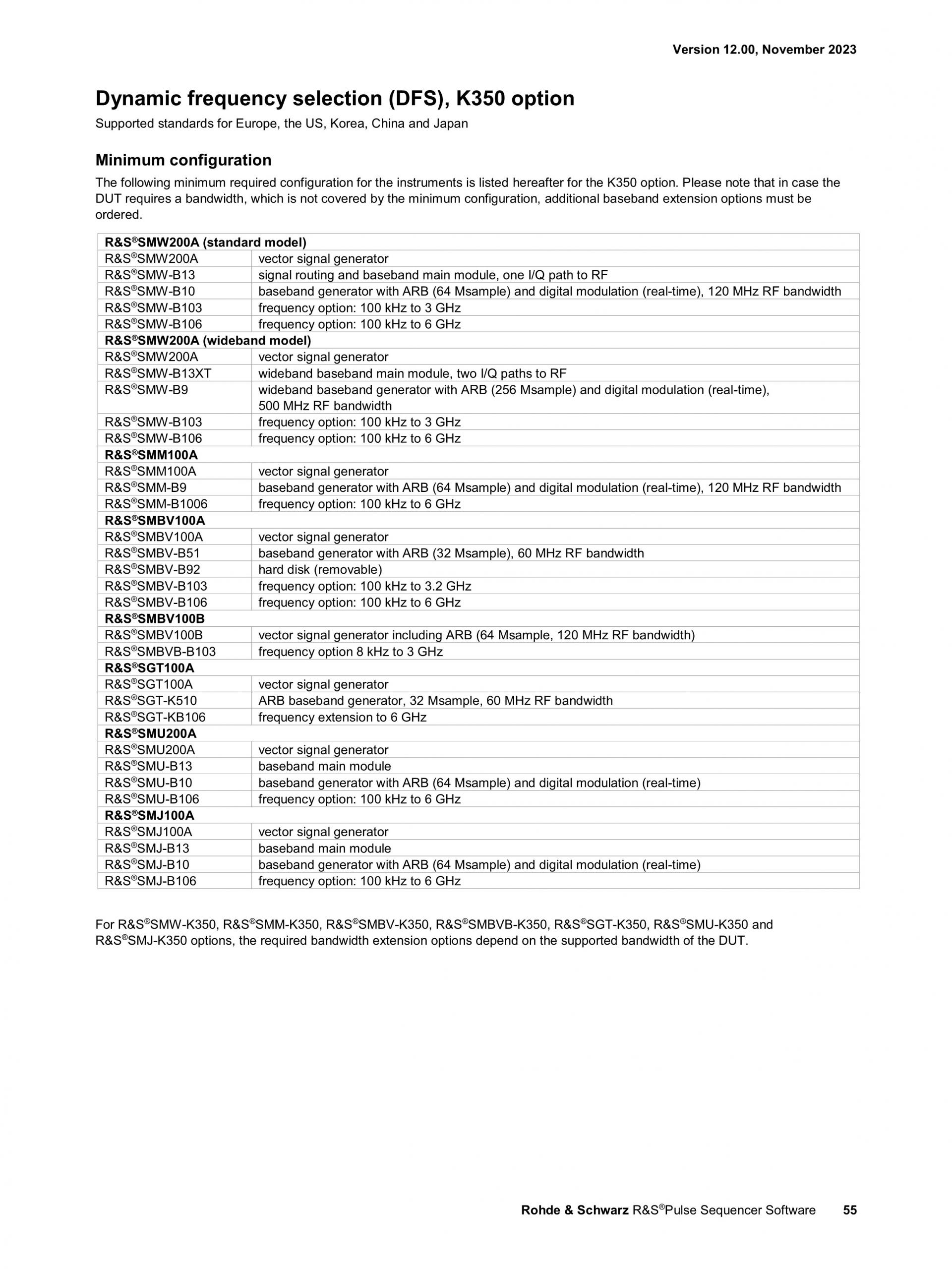

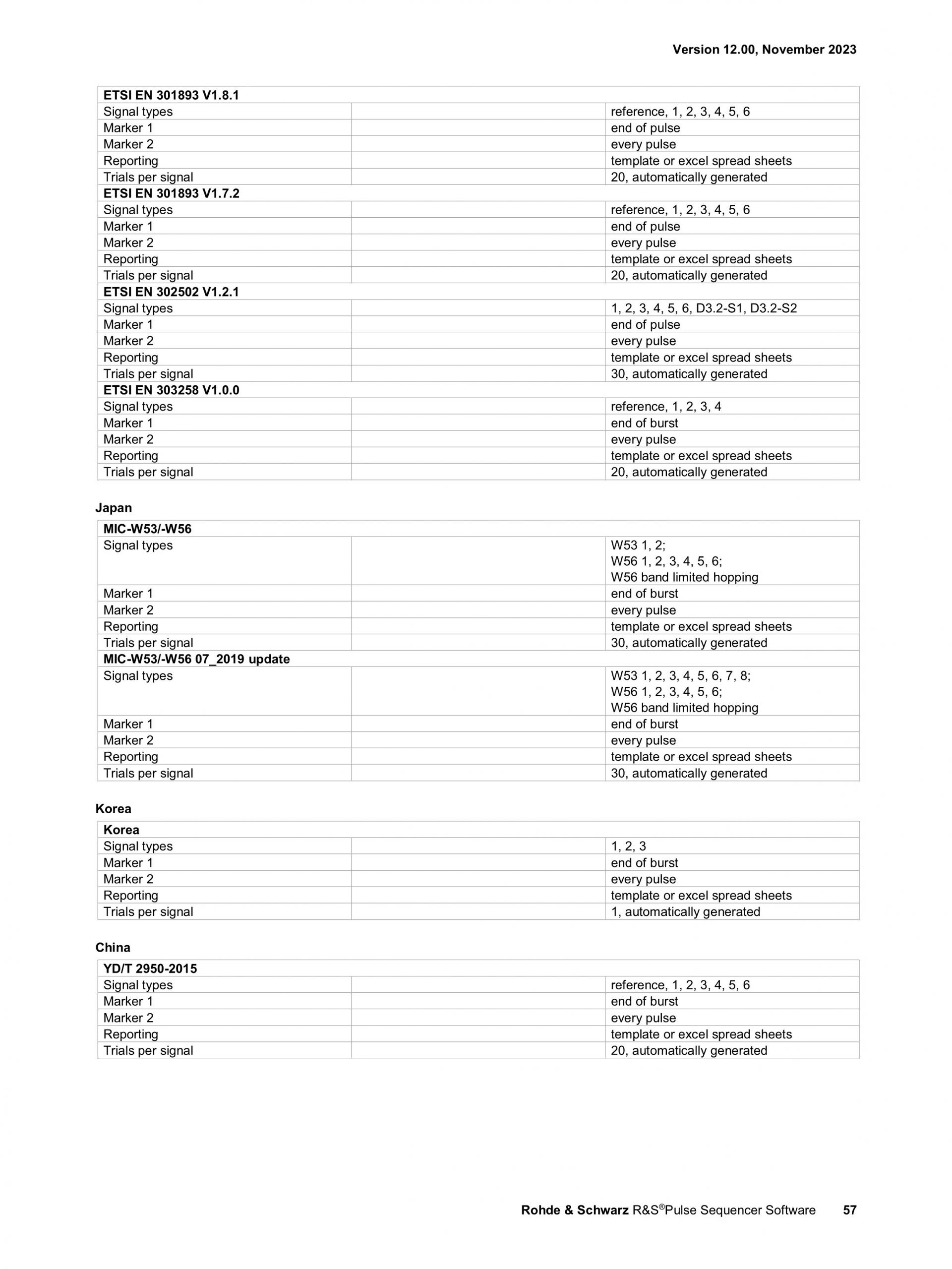

DFS 신호 생성

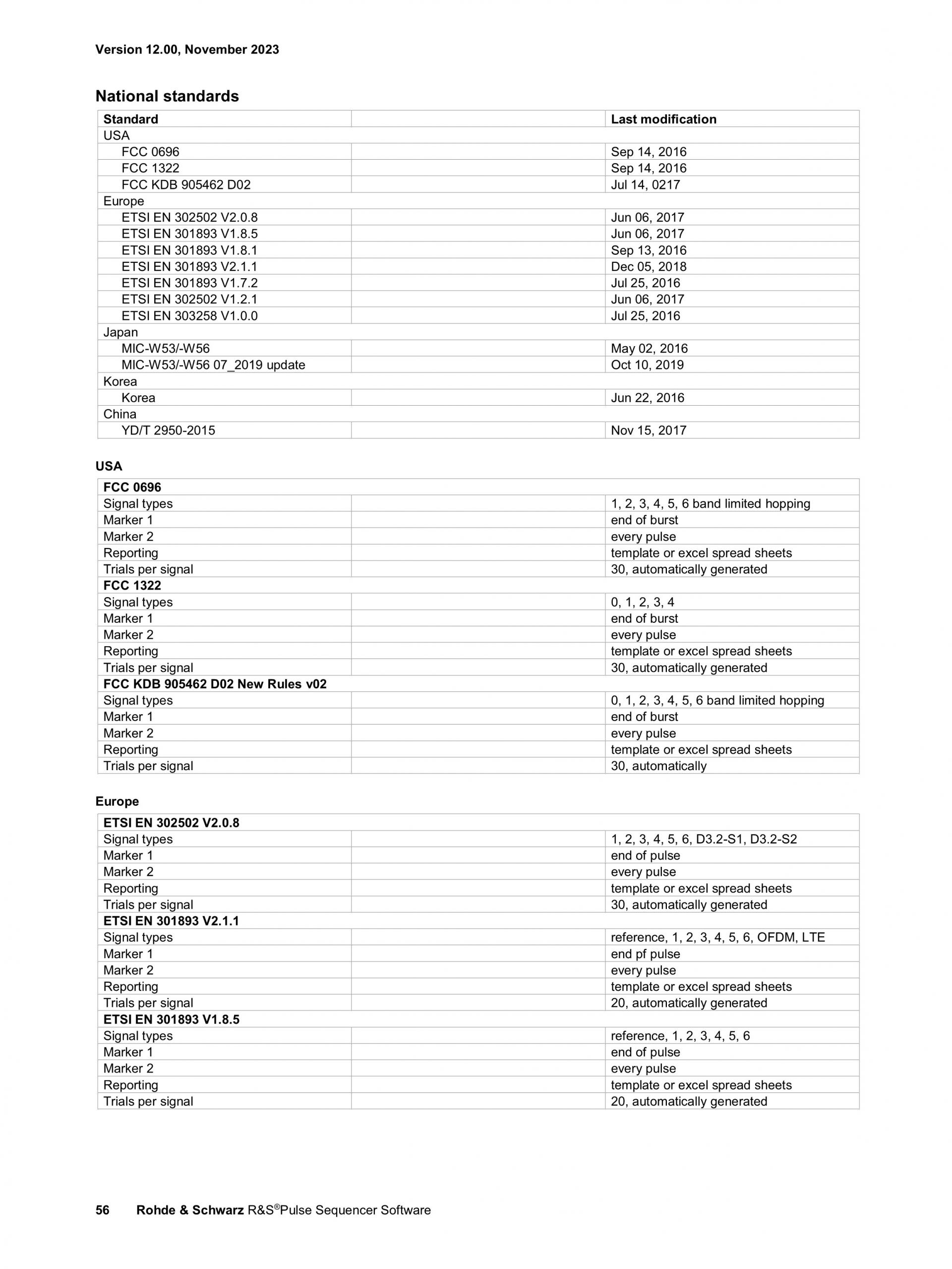

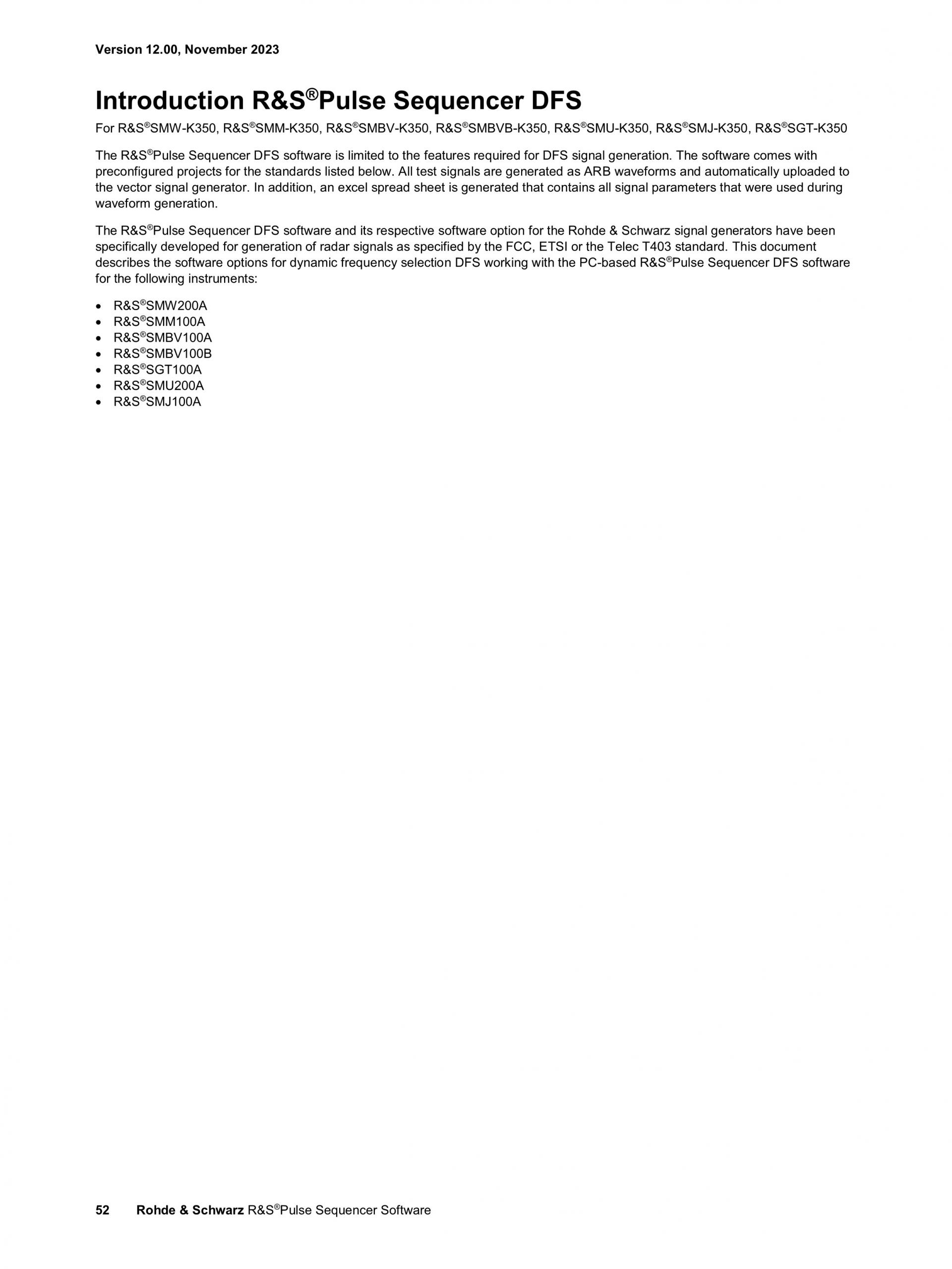

로데슈바르즈 신호 발생기용 키코드 옵션이 포함된 R&S®Pulse Sequencer DFS(Dynamic Frequency Selection) 소프트웨어는 유럽(ETSI), 미국(FCC), 일본(MIC), 한국, 중국의 국립 표준 기구에서 지정한 레이더 신호를 생성하도록 특별하게 개발되었습니다. |
|

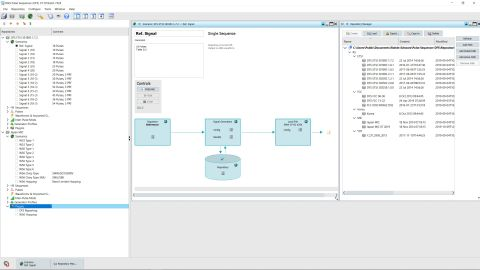

Pulse Sequencer(DFS) 스크린샷
