FLUKE GFL-1500 태양광 접지 오류 탐지기
가격문의(상세정보 참조)
FLUKE GFL-1500 태양광 접지 오류 탐지기
FLUKE GFL-1500 Solar Ground Fault Locator
- PV 시스템의 활성 접지 결함 식별 및 위치 확인
- 추적하기 쉬운 신호로 문제 해결 시간 단축
- 비접촉 추적을 통해 위험에 대한 노출 감소
- 분석, 결함 추적, 개방 회로 및 매핑 기능
- CAT III 1,500V DC/CAT IV 600V 정격 송신기 및 수신기
상품
원산지 USA
제조사 FLUKE
브랜드 FLUKE
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
플루크 ・ FLUKE
GFL-1500
태양광 접지 오류 탐지기
GFL-1500 Solar Ground Fault Locator

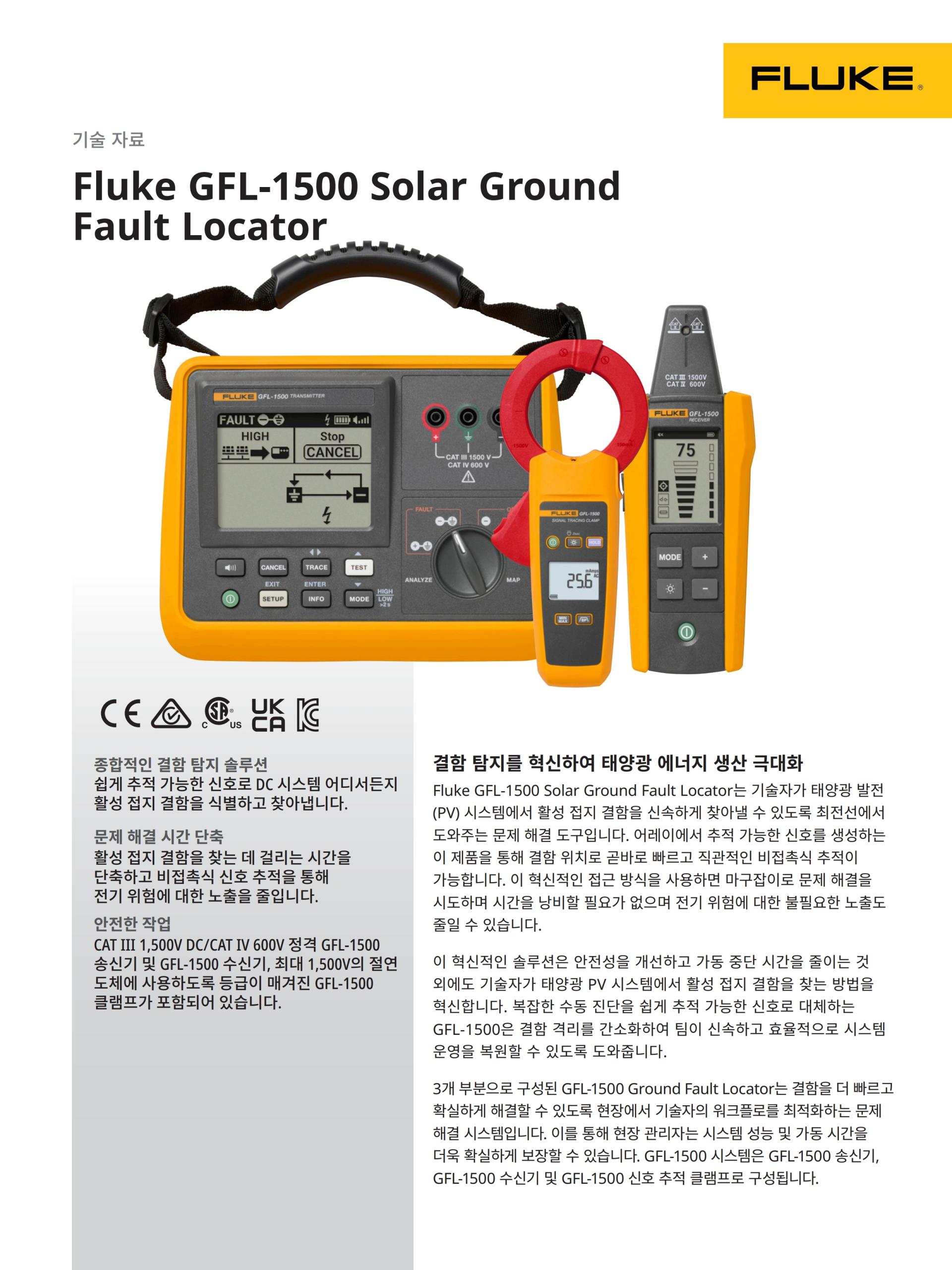

결함 탐지를 혁신하여 태양광 에너지 생산 극대화
Fluke GFL-1500 Solar Ground Fault Locator는 기술자가 태양광 발전(PV) 시스템에서 활성 접지 결함을 신속하게 찾아낼 수 있도록 최전선에서 도와주는 문제 해결 도구입니다. 어레이에서 추적 가능한 신호를 생성하는 이 제품을 통해 결함 위치로 곧바로 빠르고 직관적인 비접촉식 추적이 가능합니다. 이 혁신적인 접근 방식을 사용하면 마구잡이로 문제 해결을 시도하며 시간을 낭비할 필요가 없으며 전기 위험에 대한 불필요한 노출도 줄일 수 있습니다.
이 혁신적인 솔루션은 안전성을 개선하고 가동 중단 시간을 줄이는 것 외에도 기술자가 태양광 PV 시스템에서 활성 접지 결함을 찾는 방법을 혁신합니다. 복잡한 수동 진단을 쉽게 추적 가능한 신호로 대체하는 GFL-1500은 결함 격리를 간소화하여 팀이 신속하고 효율적으로 시스템 운영을 복원할 수 있도록 도와줍니다.

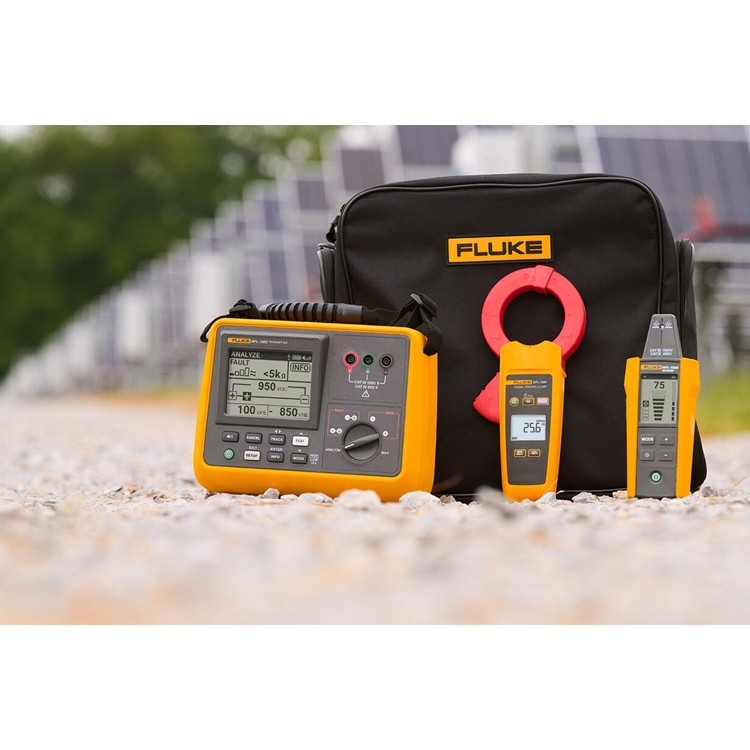

3개 부분으로 구성된 GFL-1500 Ground Fault Locator는 결함을 더 빠르고 확실하게 해결할 수 있도록 현장에서 기술자의 워크플로를 최적화하는 문제 해결 시스템입니다. 이를 통해 현장 관리자는 시스템 성능 및 가동 시간을 더욱 확실하게 보장할 수 있습니다. GFL-1500 시스템은 GFL-1500 송신기, GFL-1500 수신기 및 GFL-1500 신호 추적 클램프로 구성됩니다.

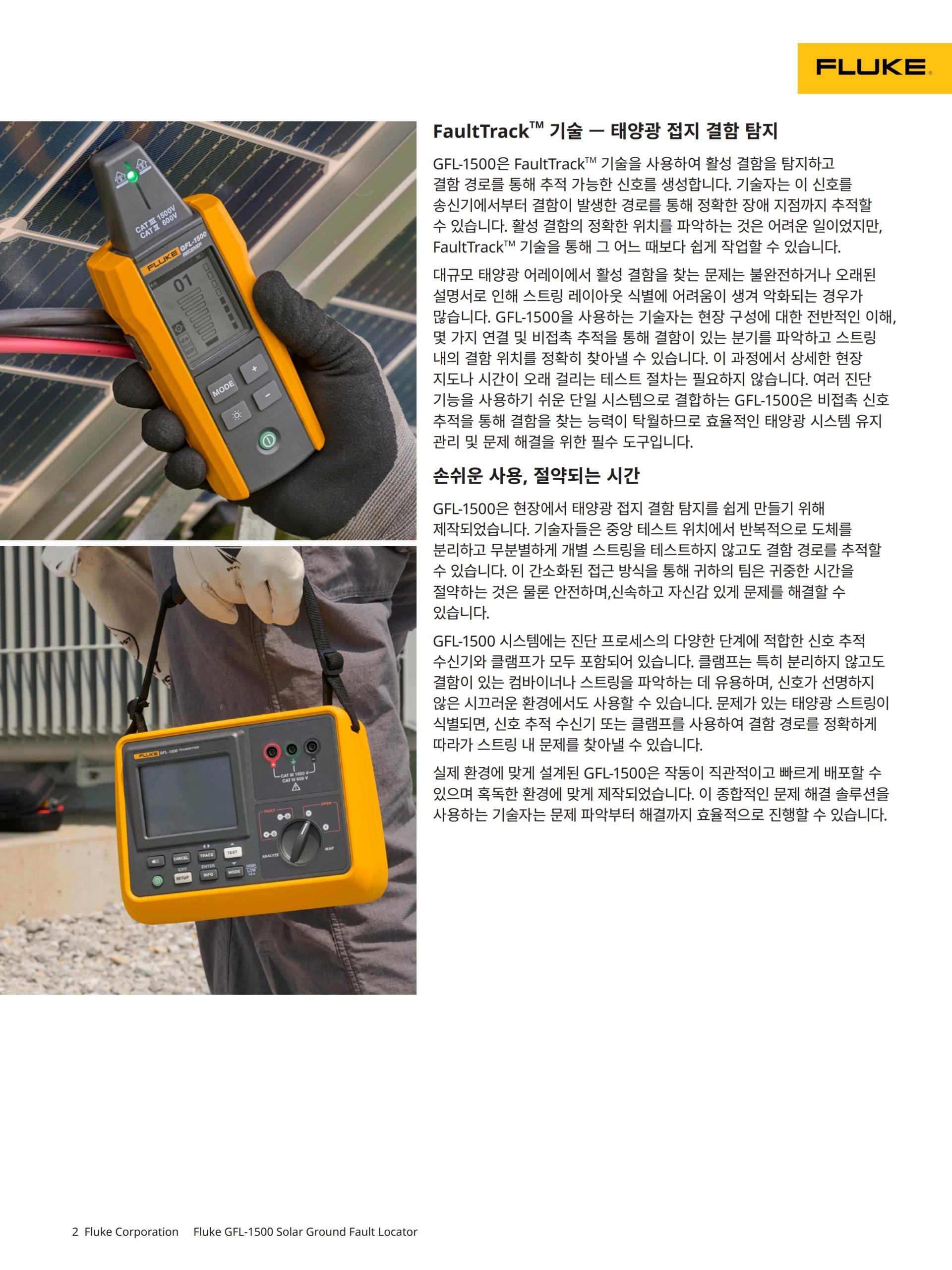

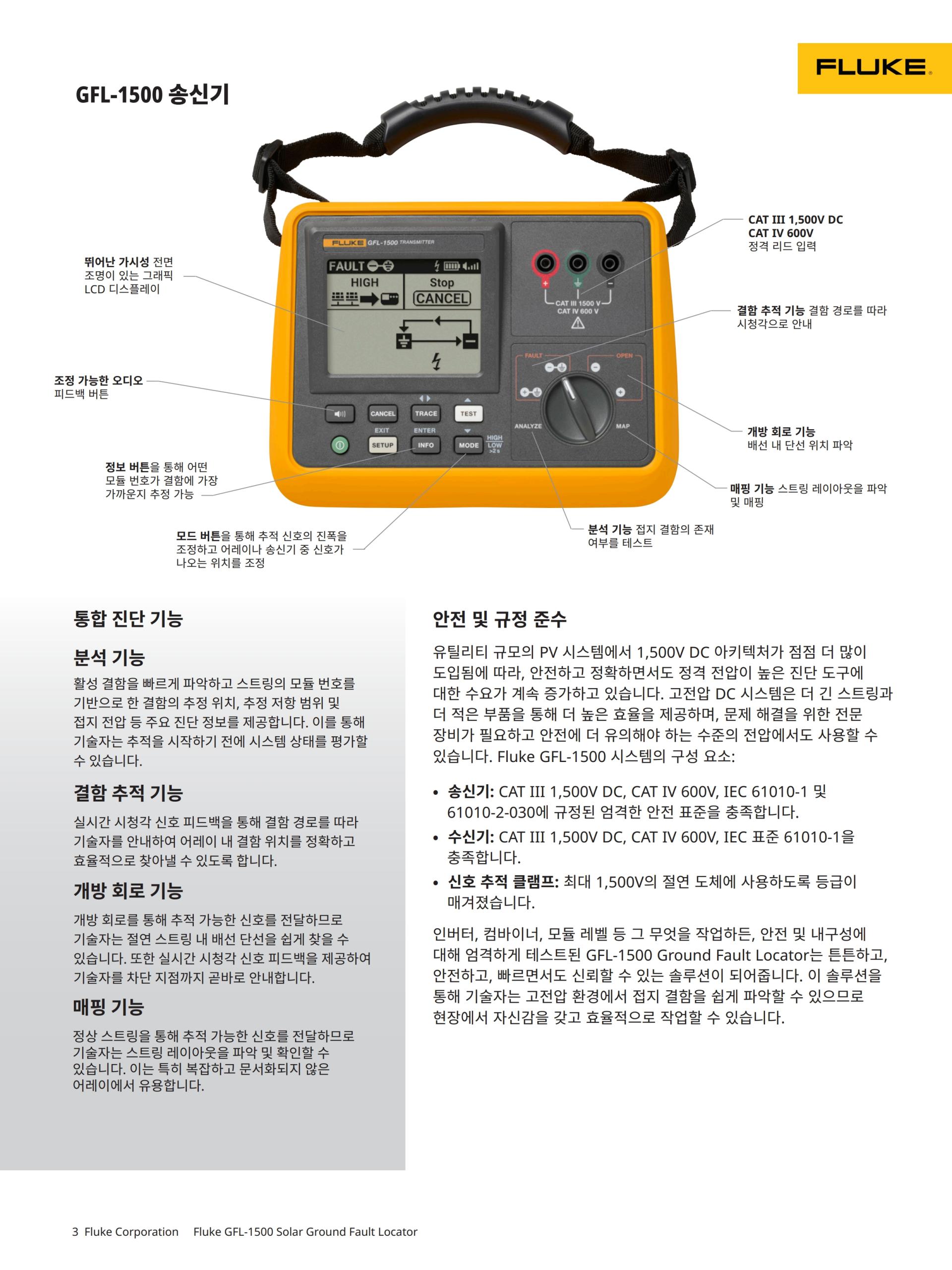

FaultTrack™ 기술 - 태양광 접지 결함 감지
GFL-1500은 FaultTrack™ 기술을 사용하여 활성 결함을 탐지하고 결함 경로를 통해 추적 가능한 신호를 생성합니다. 기술자는 이 신호를 송신기에서부터 결함이 발생한 경로를 통해 정확한 장애 지점까지 추적할 수 있습니다. 활성 결함의 정확한 위치를 파악하는 것은 어려운 일이었지만, FaultTrack™ 기술을 통해 그 어느 때보다 쉽게 작업할 수 있습니다.

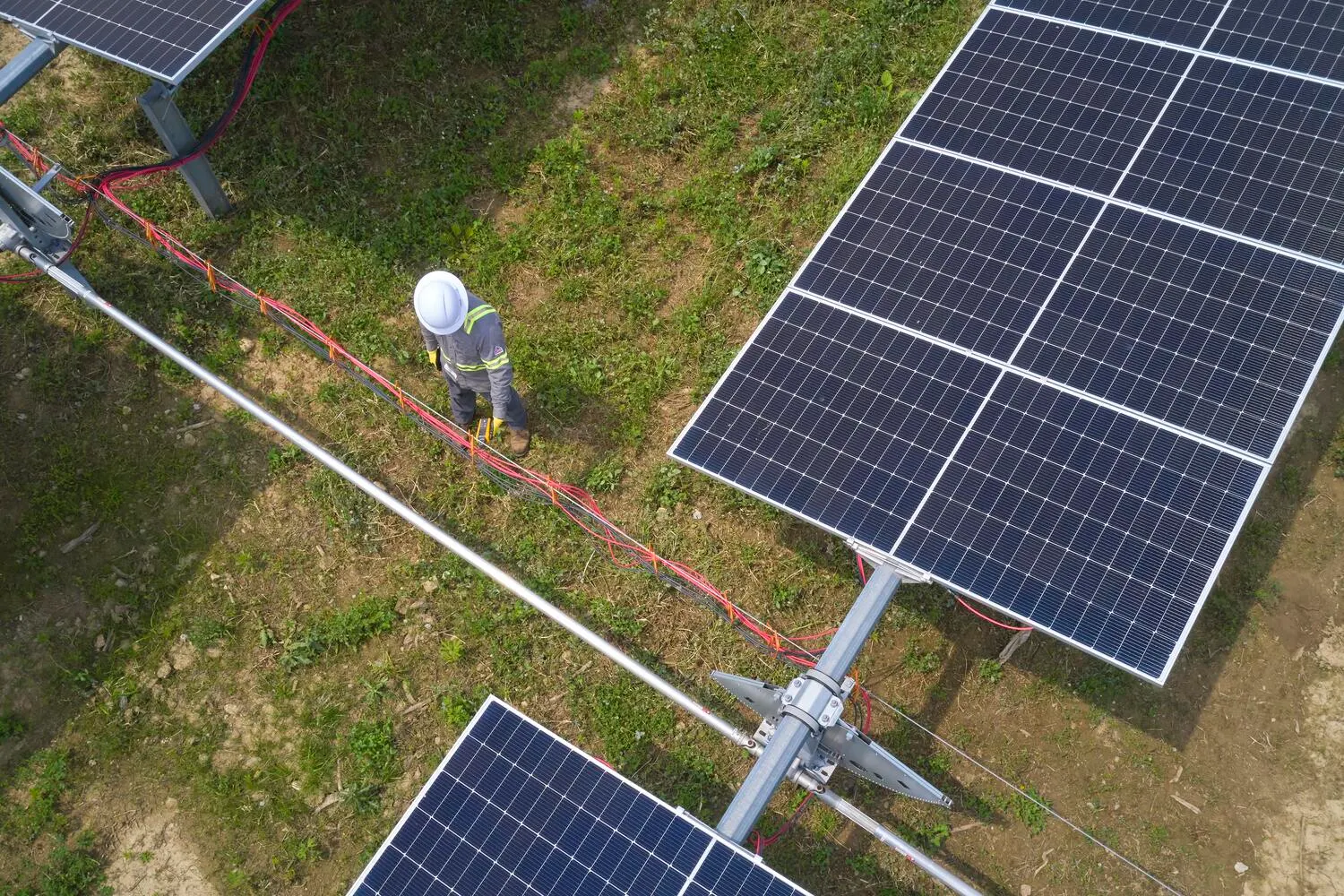

대규모 태양광 어레이에서 활성 결함을 찾는 문제는 불완전하거나 오래된 설명서로 인해 스트링 레이아웃 식별에 어려움이 생겨 악화되는 경우가 많습니다. GFL-1500을 사용하는 기술자는 현장 구성에 대한 전반적인 이해, 몇 가지 연결 및 비접촉 추적을 통해 결함이 있는 분기를 파악하고 스트링 내의 결함 위치를 정확히 찾아낼 수 있습니다. 이 과정에서 상세한 현장 지도나 시간이 오래 걸리는 테스트 절차는 필요하지 않습니다. 여러 진단 기능을 사용하기 쉬운 단일 시스템으로 결합하는 GFL-1500은 비접촉 신호 추적을 통해 결함을 찾는 능력이 탁월하므로 효율적인 태양광 시스템 유지 관리 및 문제 해결을 위한 필수 도구입니다.
손쉬운 사용, 절약되는 시간
GFL-1500은 현장에서 태양광 접지 결함 탐지를 쉽게 만들기 위해 제작되었습니다. 중앙 테스트 위치에서 기술자는 도체를 반복적으로 분리하거나 각 개별 스트링을 강제로 테스트하지 않고도 결함 경로 추적을 시작할 수 있습니다. 이 간소화된 접근 방식은 소중한 시간을 절약하고 문제 해결 안전성을 높여, 팀이 빠르고 자신 있게 문제를 해결할 수 있도록 합니다.

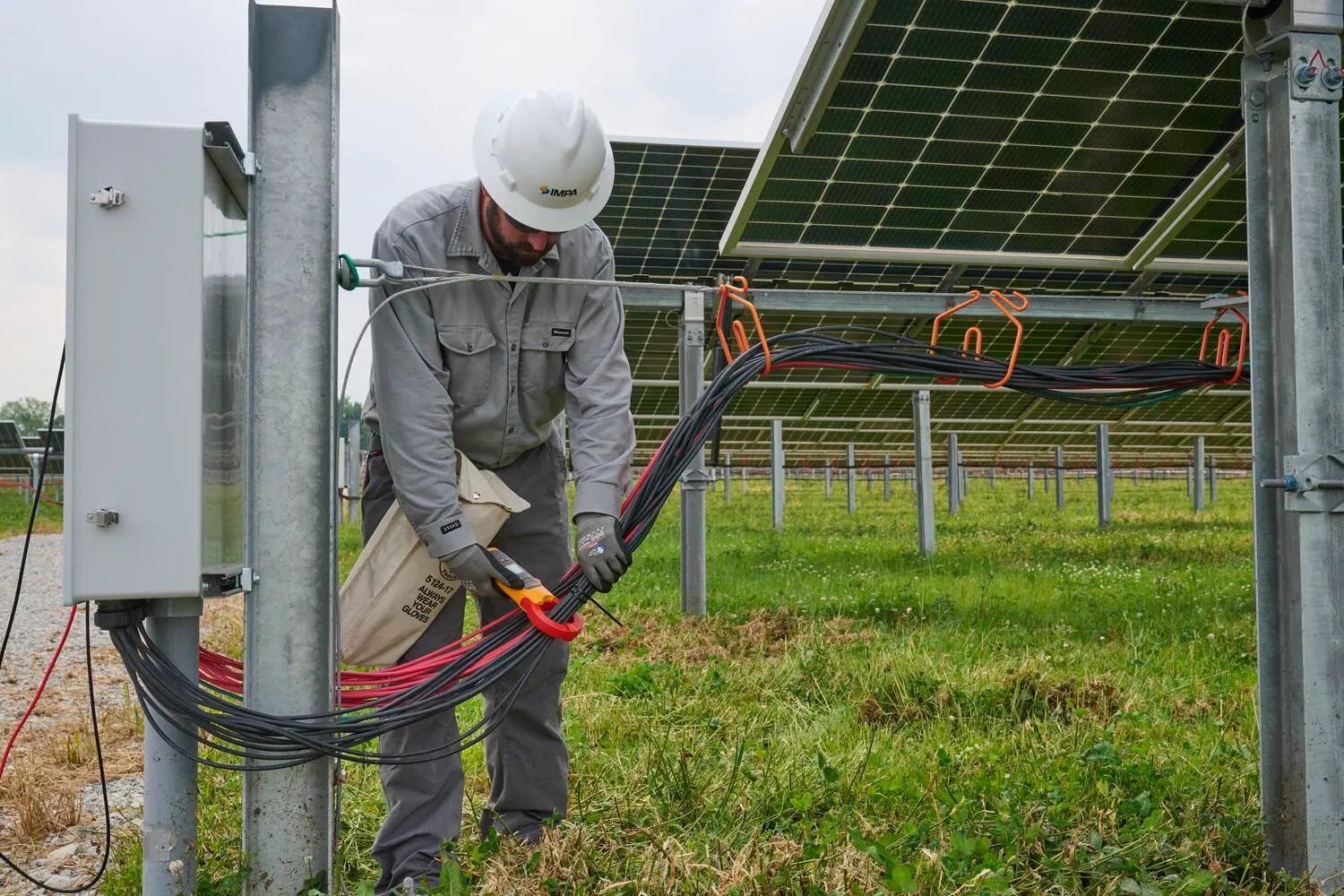

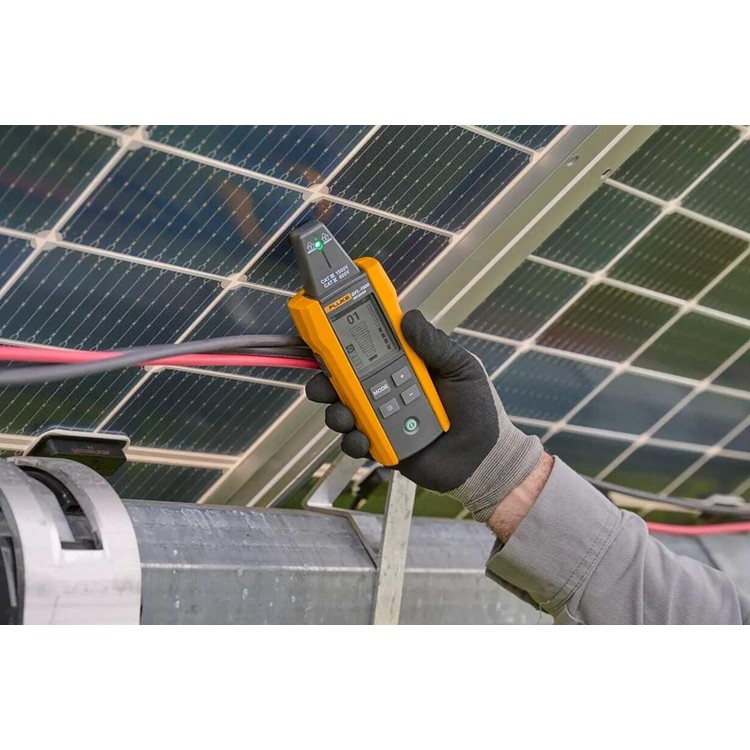

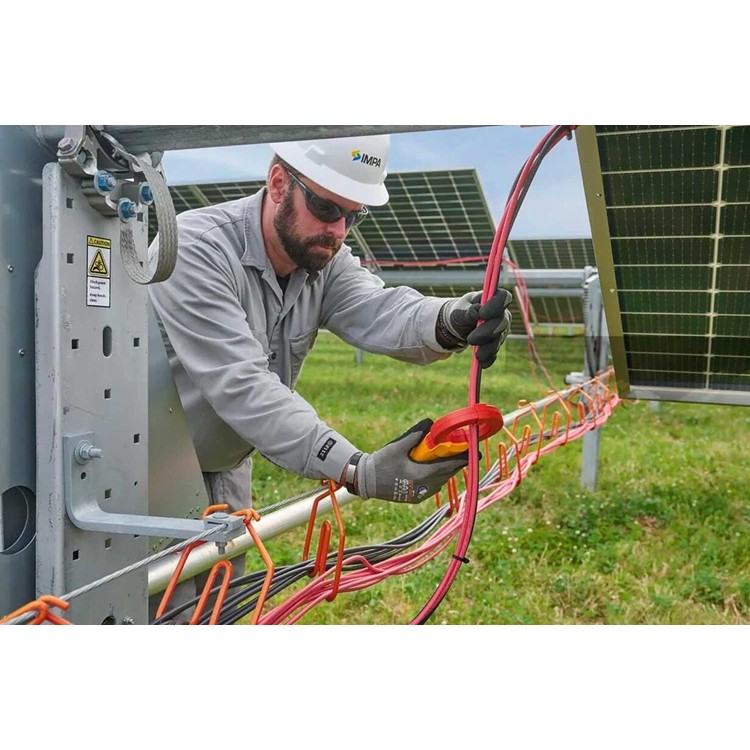

GFL-1500 시스템에는 진단 프로세스의 다양한 단계에 적합한 신호 추적 수신기와 클램프가 모두 포함되어 있습니다. 클램프는 특히 분리하지 않고도 결함이 있는 컴바이너나 스트링을 파악하는 데 유용하며, 신호가 선명하지 않은 시끄러운 환경에서도 사용할 수 있습니다. 문제가 있는 태양광 스트링이 식별되면, 신호 추적 수신기 또는 클램프를 사용하여 결함 경로를 정확하게 따라가 스트링 내 문제를 찾아낼 수 있습니다.
실제 환경에 맞게 설계된 GFL-1500은 작동이 직관적이고 빠르게 배포할 수 있으며 혹독한 환경에 맞게 제작되었습니다. 이 종합적인 문제 해결 솔루션을 사용하는 기술자는 문제 파악부터 해결까지 효율적으로 진행할 수 있습니다.
안전 및 규정 준수
유틸리티 규모의 PV 시스템에서 1,500V DC 아키텍처가 점점 더 많이 도입됨에 따라, 안전하고 정확하면서도 정격 전압이 높은 진단 도구에 대한 수요가 계속 증가하고 있습니다. 고전압 DC 시스템은 더 긴 스트링과 더 적은 부품을 통해 더 높은 효율을 제공하며, 문제 해결을 위한 전문 장비가 필요하고 안전에 더 유의해야 하는 수준의 전압에서도 사용할 수 있습니다. Fluke GFL-1500 시스템의 구성 요소:
- 송신기: CAT III 1,500V DC, CAT IV 600V, IEC 61010-1 및 61010-2-030에 규정된 엄격한 안전 표준을 충족합니다.
- 수신기: CAT III 1,500V DC, CAT IV 600V, IEC 표준 61010-1을 충족합니다.
- 신호 추적 클램프: 최대 1,500V의 절연 도체에 사용하도록 등급이 매겨졌습니다.
인버터, 컴바이너, 모듈 레벨 등 그 무엇을 작업하든, 안전 및 내구성에 대해 엄격하게 테스트된 GFL-1500 Ground Fault Locator는 튼튼하고, 안전하고, 빠르면서도 신뢰할 수 있는 솔루션이 되어줍니다. 이 솔루션을 통해 기술자는 고전압 환경에서 접지 결함을 쉽게 파악할 수 있으므로 현장에서 자신감을 갖고 효율적으로 작업할 수 있습니다.

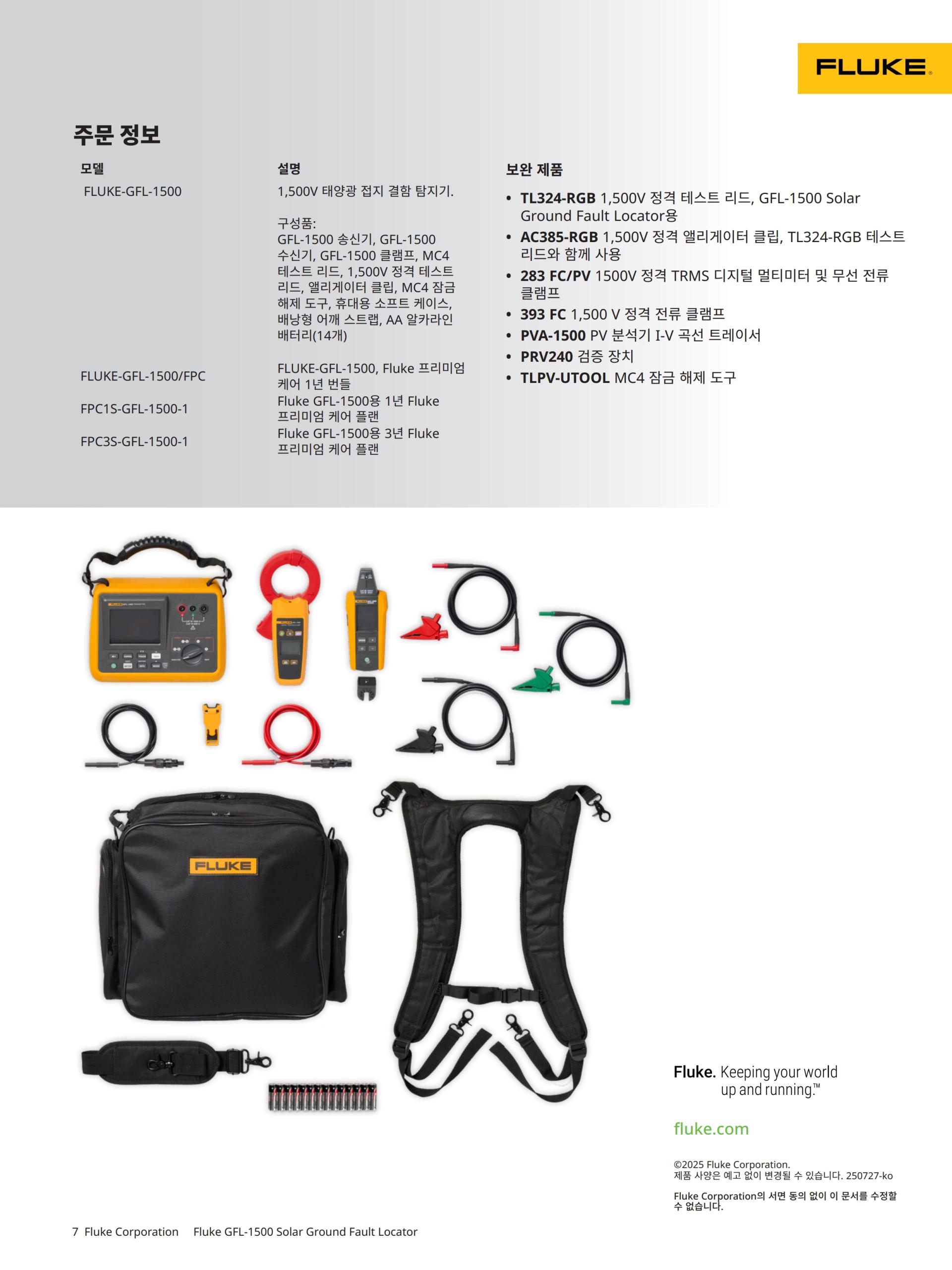

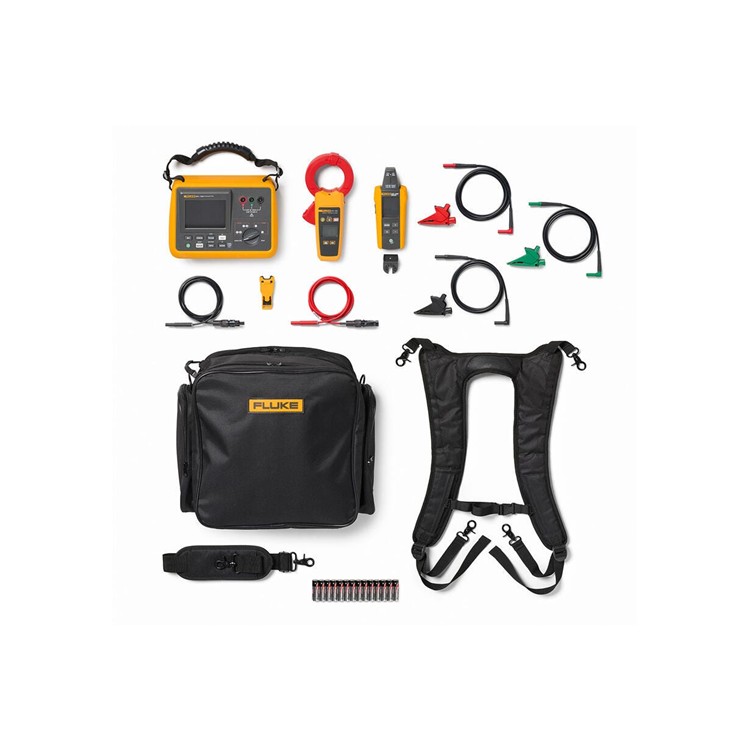

제품 구성:
- GFL-1500 송신기
- GFL-1500 수신기
- GFL-1500 클램프
- MC4 테스트 리드 1,500V 정격 테스트 리드
- 앨리게이터 클립
- MC4 잠금 해제 도구
- 휴대용 소프트 케이스
- 백팩 스타일 숄더 스트랩
- AA 알카리성 배터리(14)

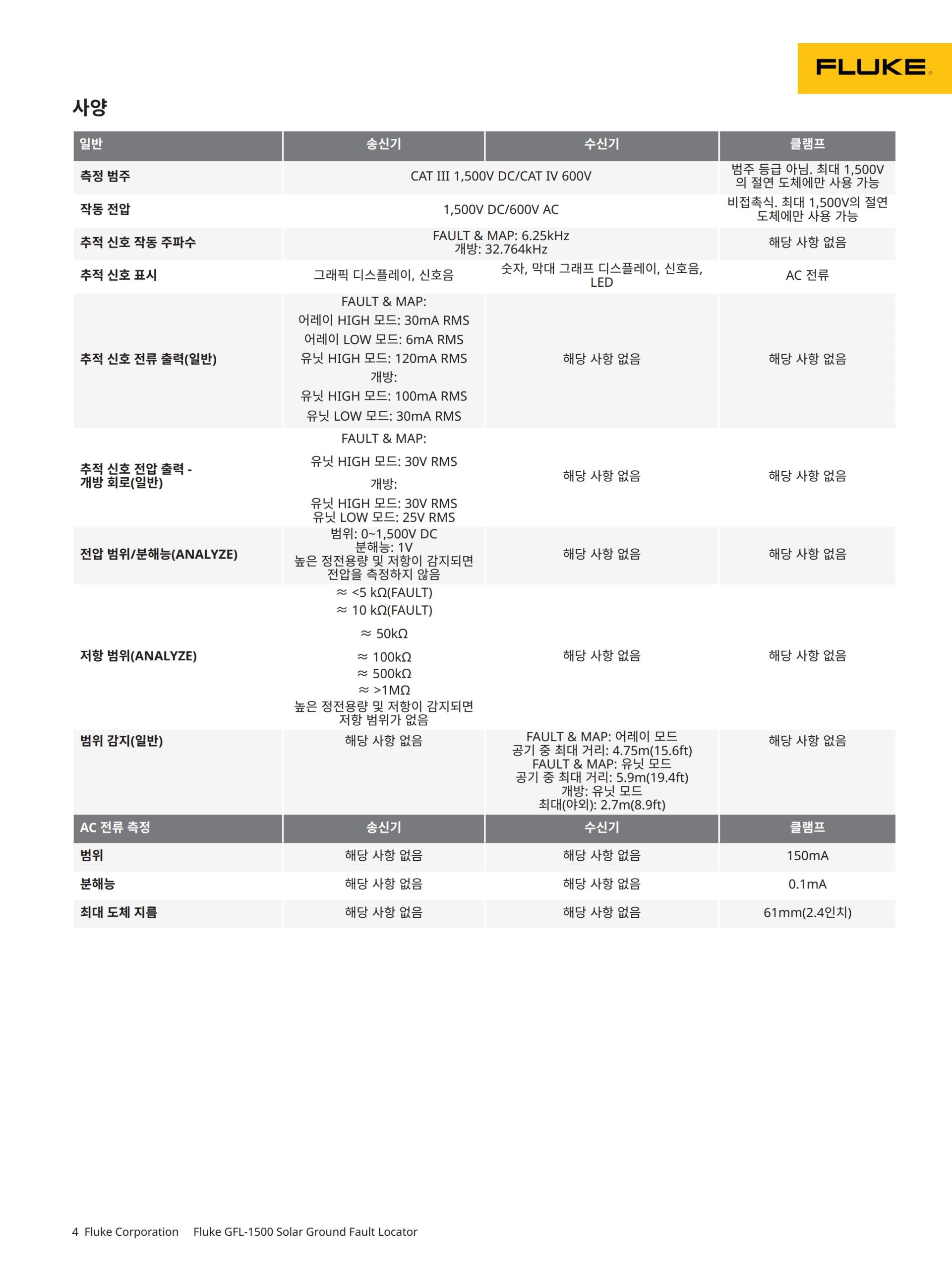

| 사양 | |||
| 일반 | 송신기 | 수신기 | 클램프 |
| 측정 범주 | CAT III 1,500V DC/CAT IV 600V | 범주 등급 아님. 최대 1,500V의 절연 도체에만 사용 가능 | |
| 작동 전압 | 1,500V DC/600V AC | 비접촉식. 최대 1,500V의 절연 도체에만 사용 가능 | |
| 추적 신호 작동 주파수 | FAULT & MAP: 6.25kHz 개방: 32.764kHz | 해당 사항 없음 | |
| 추적 신호 표시 | 그래픽 디스플레이, 신호음 | 숫자, 막대 그래프 디스플레이, 신호음, LED | AC 전류 |
| 추적 신호 전류 출력(일반) | FAULT & MAP: 어레이 HIGH 모드: 30mA RMS 어레이 LOW 모드: 6mA RMS 유닛 HIGH 모드: 120mA RMS 개방: 유닛 HIGH 모드: 100mA RMS 유닛 LOW 모드: 30mA RMS | 해당 사항 없음 | 해당 사항 없음 |
| 추적 신호 전압 출력 - 개방 회로(일반) | FAULT & MAP: 유닛 HIGH 모드: 30V RMS 개방: 유닛 HIGH 모드: 30V RMS 유닛 LOW 모드: 25V RMS | 해당 사항 없음 | 해당 사항 없음 |
| 전압 범위/분해능(ANALYZE) | 범위: 0~1,500V DC 분해능: 1V 높은 정전용량 및 저항이 감지되면 전압을 측정하지 않음 | 해당 사항 없음 | 해당 사항 없음 |
| 저항 범위(ANALYZE) | ≈ <5kΩ(FAULT) ≈ 10kΩ(FAULT) ≈ 50kΩ ≈ 100kΩ ≈ 500kΩ ≈ >1MΩ 높은 정전 용량 및 저항 검출 시 저항 범위 없음 | 해당 사항 없음 | 해당 사항 없음 |
| 범위 감지(일반) | 해당 사항 없음 | FAULT & MAP: 어레이 모드 공기를 통한 최대 거리: 4.75m(15.6ft) FAULT & MAP: 유닛 모드 공기를 통한 최대 거리: 5.9m(19.4ft) 개방: 유닛 모드 최대(야외): 2.7m(8.9ft) | 해당 사항 없음 |
| AC 전류 측정 | 송신기 | 수신기 | 클램프 |
| 범위 | 해당 사항 없음 | 해당 사항 없음 | 150mA |
| 분해능 | 해당 사항 없음 | 해당 사항 없음 | 0.1mA |
| 최대 도체 지름 | 해당 사항 없음 | 해당 사항 없음 | 61mm(2.4인치) |

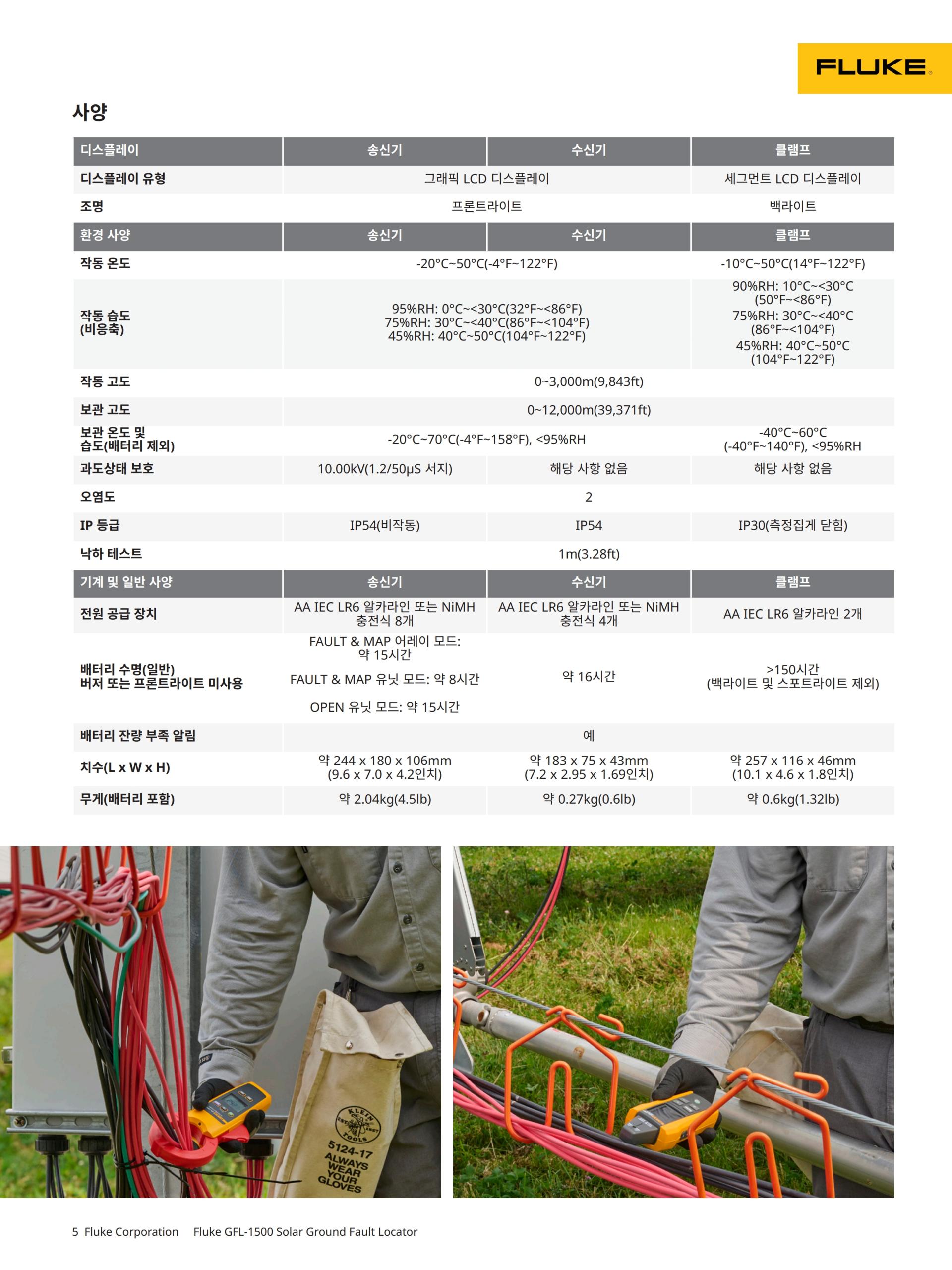

| 디스플레이 | 송신기 | 수신기 | 클램프 |
| 디스플레이 유형 | 그래픽 LCD 디스플레이 | 세그먼트 LCD 디스플레이 | |
| 조명 | 프론트라이트 | 백라이트 | |
| 환경 사양 | 송신기 | 수신기 | 클램프 |
| 작동 온도 | -20°C~50°C(-4°F~122°F) | -10°C~50°C(14°F~122°F) | |
| 작동 습도(비응축) | 95%RH: 0°C~<30°C(32°F~<86°F) 75%RH: 30°C~<40°C(86°F~<104°F) 45%RH: 40°C~50°C(104°F~122°F) | 90%RH: 10°C~<30°C (50°F~<86°F) 75%RH: 30°C~<40°C (86°F~<104°F) 45%RH: 40°C~50°C (104°F~122°F) | |
| 작동 고도 | 0~3,000m(9,843ft) | ||
| 보관 고도 | 0~12,000m(39,371ft) | ||
| 보관 온도 및 습도(배터리 제외) | -20°C~70°C(-4°F~158°F), <95%RH | -40°C~60°C (-40°F~140°F), <95%RH | |
| 과도상태 보호 | 10.00kV(1.2/50μS 서지) | 해당 사항 없음 | 해당 사항 없음 |
| 오염도 | 2 | ||
| IP 등급 | IP54(비작동) | IP54 | IP30(측정턱 닫힘) |
| 낙하 테스트 | 1m(3.28ft) | ||
| 기계 및 일반 사양 | 송신기 | 수신기 | 클램프 |
| 전원 공급 장치 | AA IEC LR6 알카라인 또는 NiMH 충전식 8개 | AA IEC LR6 알카라인 또는 NiMH 충전식 4개 | AA IEC LR6 알카라인 2개 |
| 배터리 수명(일반) 버저 또는 프론트라이트 없음 | FAULT & MAP 어레이 모드: 약 15시간 FAULT & MAP 유닛 모드: 약 8시간 개방 유닛 모드: 약 15시간 | 약 16시간 | >150시간 (백라이트 및 스포트라이트 제외) |
| 배터리 잔량 부족 알림 | 예 | ||
| 치수(L x W x H) | 약 244 x 180 x 106mm (9.6 x 7.0 x 4.2인치) | 약 183 x 75 x 43mm (7.2 x 2.95 x 1.69인치) | 약 257 x 116 x 46mm (10.1 x 4.6 x 1.8인치) |
| 무게(배터리 포함) | 약 2.04kg(4.5lb) | 약 0.27kg(0.6lb) | 약 0.6kg(1.32lb) |

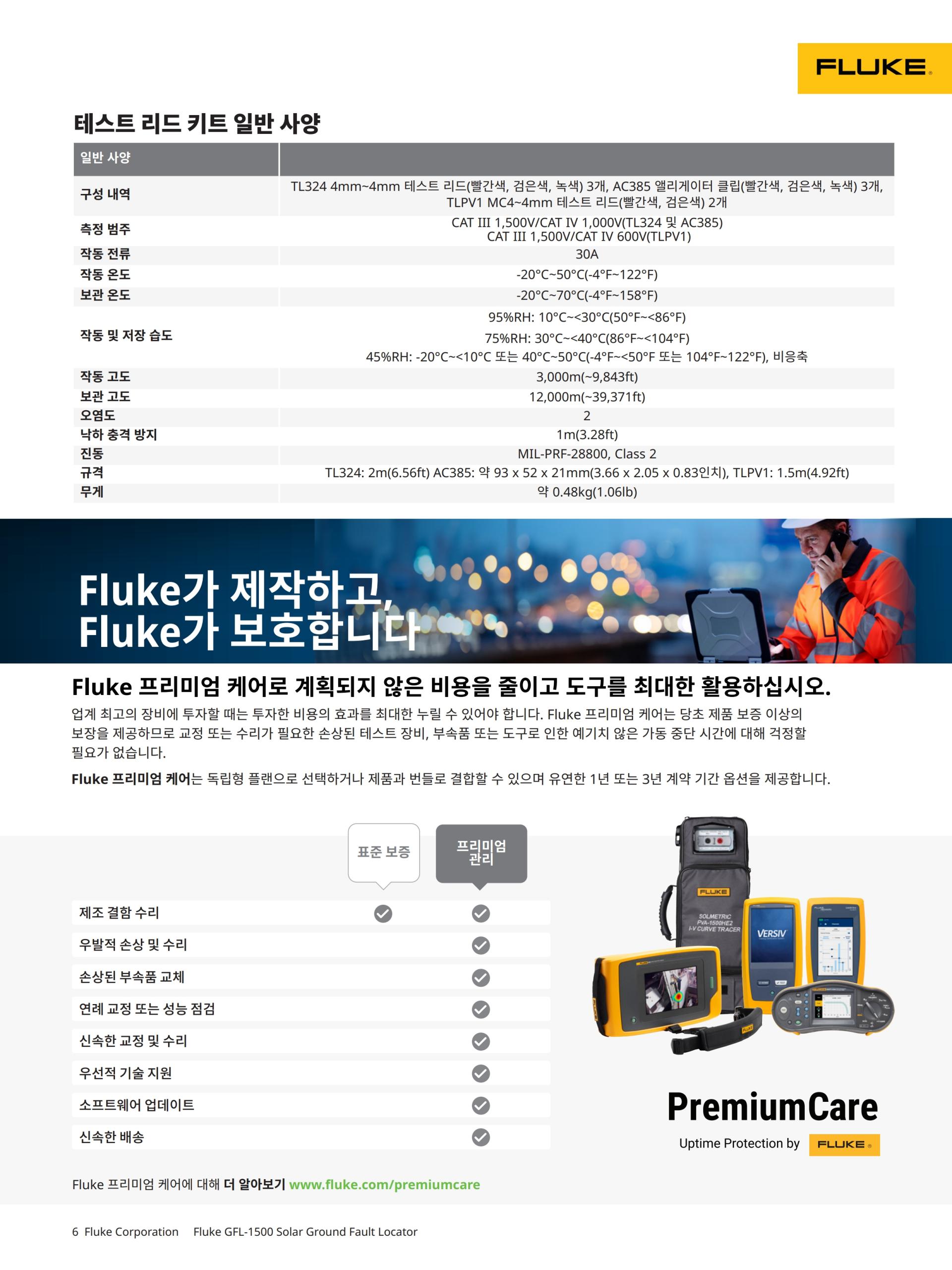

| 테스트 리드 키트 일반 사양 | |||
| 구성 내역 | TL324 4mm-4mm 테스트 리드(빨간색, 검은색, 녹색) 3개, AC385 앨리게이터 클립(빨간색, 검은색, 녹색) 3개, TLPV1 MC4-4mm 테스트 리드(빨간색, 검은색) 2개 | ||
| 측정 범주 | CAT III 1,500V/CAT IV 1,000V(TL324 및 AC385) CAT III 1,500V / CAT IV 600V(TLPV1) | ||
| 작동 전류 | 30A | ||
| 작동 온도 | -20°C~50°C(-4°F~122°F) | ||
| 보관 온도 | -20°C~70°C(-4°F~158°F) | ||
| 작동 및 저장 습도 | 95%RH: 10°C~<30°C(50°F~<86°F) 75%RH: 30°C~<40°C (86°F~<104°F) 45%RH: -20°C~<10°C 또는 40°C~50°C(-4°F~<50°F 또는 104°F~122°F), 비응축 | ||
| 작동 고도 | 3,000m(~9,843ft) | ||
| 보관 고도 | 12,000m(~39,371ft) | ||
| 오염도 | 2 | ||
| 낙하 충격 방지 | 1m(3.28ft) | ||
| 진동 | MIL-PRF-28800, Class 2 | ||
| 규격 | TL324: 2m(6.56ft) AC385: 약 93 x 52 x 21mm(3.66 x 2.05 x 0.83인치), TLPV1: 1.5m(4.92ft) | ||
| 무게 | 약 0.48kg(1.06lb) | ||
