FLUKE 1625-2 GEO 접지 테스터
가격문의(상세정보 참조)
FLUKE 1625-2 GEO 접지 테스터
FLUKE 1625-2 GEO Earth Ground Tester

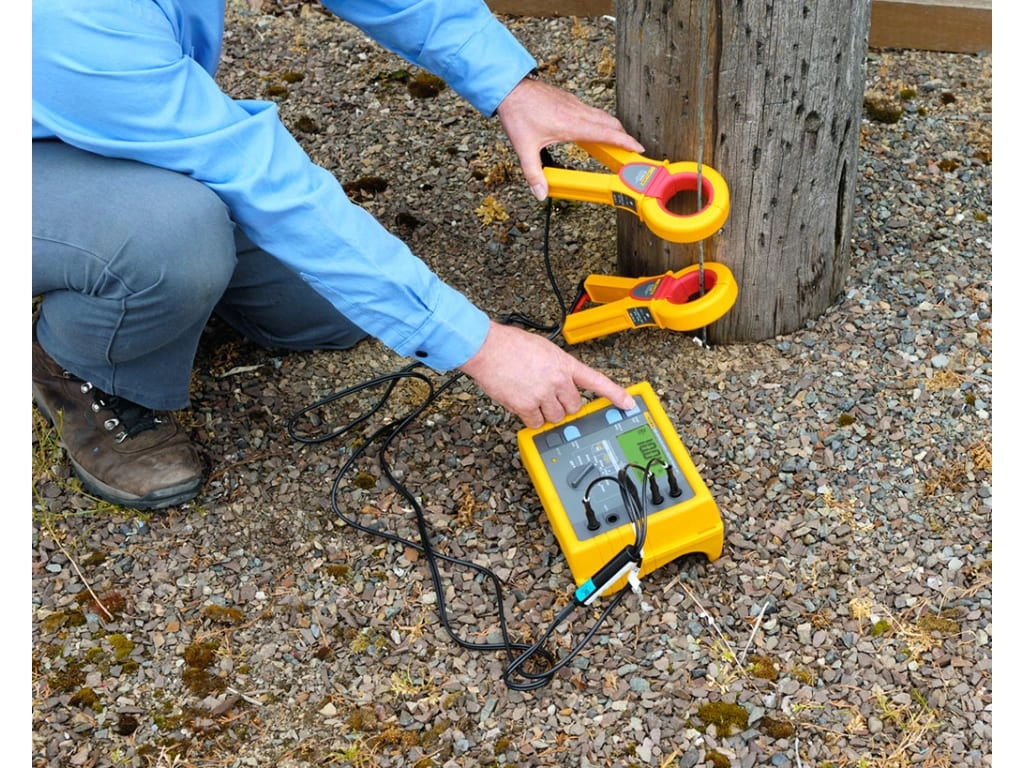

스테이크리스 테스트
Fluke 1625-2 접지 테스터는 클램프를 사용해서만 접지 루프 저항을 측정할 수 있습니다. 이 테스트 방법을 사용할 경우 두 개의 클램프가 접지봉 주위에 배치되고 각각 테스터에 연결됩니다. 접지 스테이크는 사용되지 않습니다. 알려진 고정 전압이 하나의 클램프에서 유입되고 두 번째 클램프를 사용하여 전류가 측정됩니다. 그런 다음 테스터가 접지봉의 저항을 자동으로 결정합니다. 이 테스트 방법은 테스트 대상 건물 또는 구조물에 본드 접지 시스템이 존재하는 경우에만 작동합니다(대부분 존재함). 접지 경로가 하나뿐인 경우 많은 주거 분야와 마찬가지로 스테이크리스 방법은 허용되는 값을 제공하지 않으므로 전위차 테스트 방법을 사용해야 합니다.
스테이크리스 테스트에서는 접지봉을 분리할 필요가 없습니다. 테스트하는 동안 본드 접지 시스템을 그대로 두면 됩니다. 따라서 시스템에서 각 접지봉의 스테이크를 배치하고 연결하는 데 소비되는 시간을 절약할 수 있습니다. 또한 건물 내부, 전력 철탑 또는 토양에 접근할 수 없는 모든 곳과 같이 이전에는 고려하지 않은 장소에서 접지 테스트를 수행할 수 있습니다.
가장 완벽한 테스터
Fluke 1625-2는 네 가지 유형의 접지 측정을 모두 수행할 수 있는 독창적인 접지 테스터입니다.
- 3극 및 4극 전위차(스테이크 사용)
- 4극 토양 저항률 테스트(스테이크 사용)
- 셀렉티브 테스트(클램프 1개와 스테이크 사용)
- 스테이크리스 테스트(클램프만 2개 사용)
클릭 하시면 이동합니다.
플루크 ・ FLUKE
1625-2 GEO
접지 테스터
1625-2 GEO Earth Ground Tester

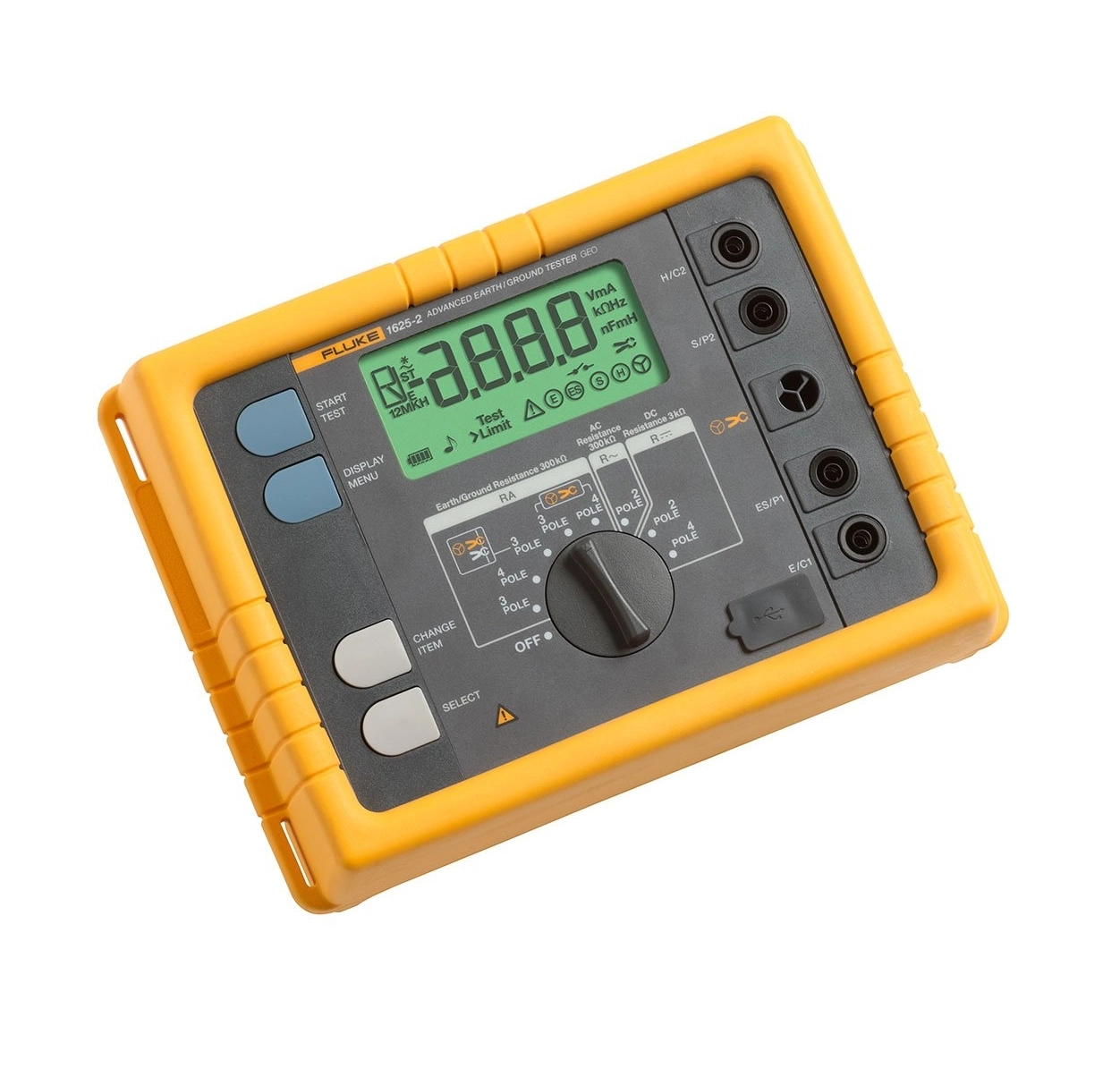

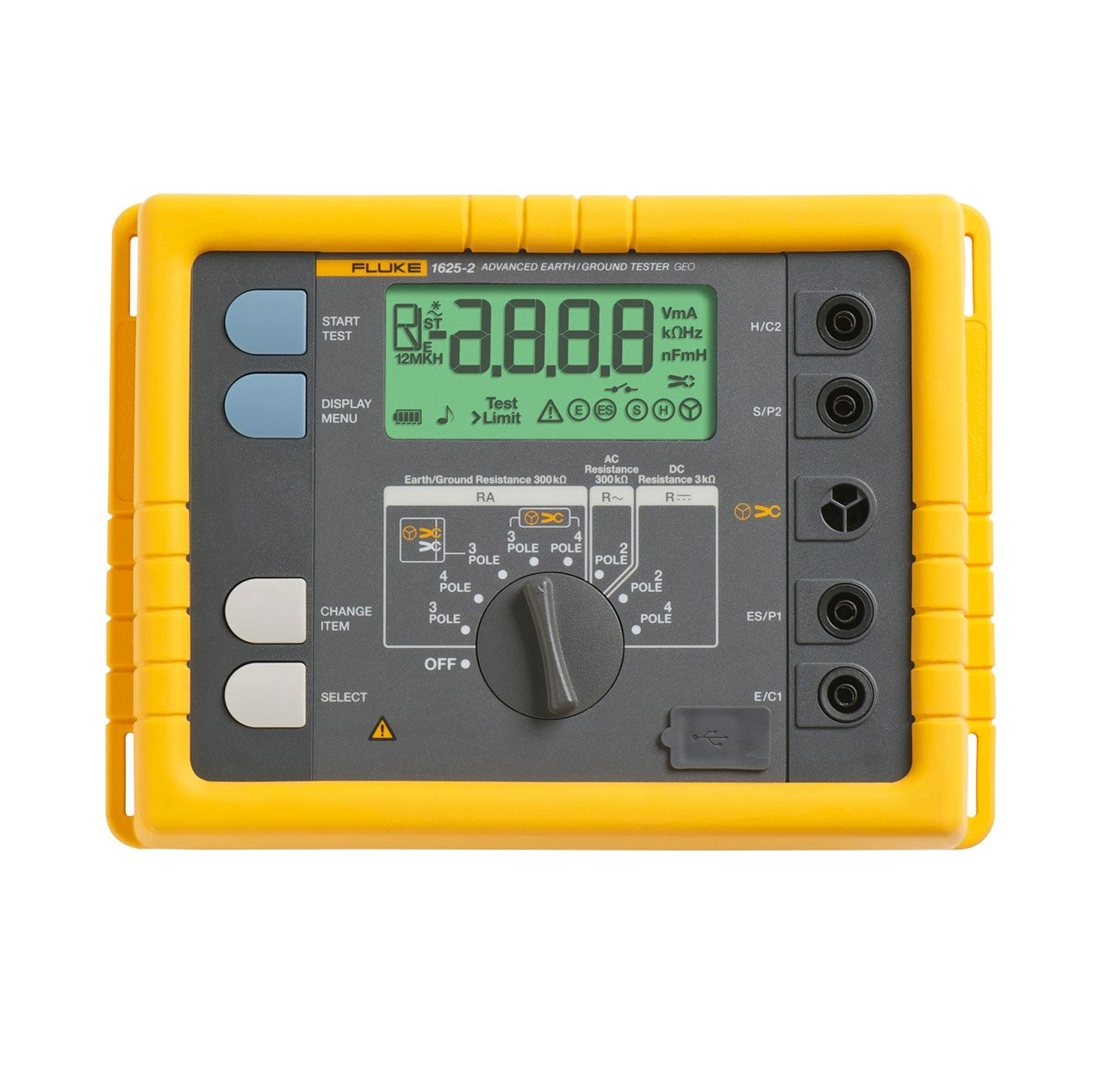

Fluke 1625-2 GEO 접지 테스터
▒ 제품 개요
Fluke 1625-2 GEO 접지 테스터는 USB 포트를 통해 데이터 저장 및 다운로드 기능을 제공합니다. 세계적인 수준의 액세서리가 테스트를 간소화하고 테스트 시간을 단축해 줍니다.
• AFC(자동 주파수 제어) - 기존 간섭을 식별하여 해당 영향을 최소화하는 측정 주파수를 선택함으로써 보다 정확한 접지 값 제공
• R* 측정 – 55Hz에서 접지 임피던스를 계산하여 고장 접지에서 나타날 수 있는 접지 저항을 보다 정확하게 반영
• 조정 가능한 제한 - 보다 빠른 테스트
• 3극 및 4극 전위차, 접지 저항 루프 테스트
• 4극 토양 저항률 테스트
• 클램프 1개를 사용하는 셀렉티브 접지봉 테스트
• 클램프 2개를 사용하는 스테이크리스 접지봉 테스트
• 실외용 IP56 등급
• 견고한 운반용 케이스
• USB 데이터 저장 및 전송
▒ 주요 기능
스테이크리스 테스트
Fluke 1625-2 접지 테스터는 클램프를 사용해서만 접지 루프 저항을 측정할 수 있습니다. 이 테스트 방법을 사용할 경우 두 개의 클램프가 접지봉 주위에 배치되고 각각 테스터에 연결됩니다. 접지 스테이크는 사용되지 않습니다. 알려진 고정 전압이 하나의 클램프에서 유입되고 두 번째 클램프를 사용하여 전류가 측정됩니다. 그런 다음 테스터가 접지봉의 저항을 자동으로 결정합니다. 이 테스트 방법은 테스트 대상 건물 또는 구조물에 본드 접지 시스템이 존재하는 경우에만 작동합니다(대부분 존재함). 접지 경로가 하나뿐인 경우 많은 주거 분야와 마찬가지로 스테이크리스 방법은 허용되는 값을 제공하지 않으므로 전위차 테스트 방법을 사용해야 합니다.
스테이크리스 테스트에서는 접지봉을 분리할 필요가 없습니다. 테스트하는 동안 본드 접지 시스템을 그대로 두면 됩니다. 따라서 시스템에서 각 접지봉의 스테이크를 배치하고 연결하는 데 소비되는 시간을 절약할 수 있습니다. 또한 건물 내부, 전력 철탑 또는 토양에 접근할 수 없는 모든 곳과 같이 이전에는 고려하지 않은 장소에서 접지 테스트를 수행할 수 있습니다.
가장 완벽한 테스터
Fluke 1625-2는 네 가지 유형의 접지 측정을 모두 수행할 수 있는 독창적인 접지 테스터입니다.
• 3극 및 4극 전위차(스테이크 사용)
• 4극 토양 저항률 테스트(스테이크 사용)
• 셀렉티브 테스트(클램프 1개와 스테이크 사용)
• 스테이크리스 테스트(클램프만 2개 사용)
| 일반 사양 | ||||
| 메모리 | USB 포트를 통해 액세스할 수 있는 최대 1500개의 기록을 저장하는 내부 메모리 저장소 | |||
| 측정 기능 | 간섭 전압 및 주파수, 접지 저항 3극 및 4극(부착식 변류기를 사용하는 경우/사용하지 않는 경우), 저항 2극(AC), 2극 및 4극(DC) | |||
| 디스플레이 | 4자리(2999자리) - 7개 세그먼트 LCD로 가시성 향상 | |||
| 작동 | 가운데 회전 스위치와 기능 키 | |||
| 온도 범위 | ||||
| 작동 온도 | -10°C~50°C(14°F-122°F) | |||
| 보관 온도 | -30°C~60°C(-22 °F~140 °F) | |||
| 온도 계수 | 판독값의 ±0.1%/°C <18°C >28°C | |||
| 보호 유형 | IP56 - 케이스, IP40 - 배터리 도어(EN60529에 따름) | |||
| 최대 전압 | 경고 – 소켓 "클램프"-소켓 E, ES, S 또는 H | |||
| Urms = 0V | ||||
| 소켓 E, ES, S 또는 H를 임의의 조합으로 서로 연결, 최대 Urms = 250V(오용과 관련) | ||||
| 안전 | 이중 및/또는 강화 절연재로 보호. 최대 50V-접지(IEC61010-1. 오염 등급 2에 따름) | |||
| 품질 표준 | DIN ISO 9001에 따라 개발, 설계 및 제조 | |||
| 외부 자기장 영향 | DIN 43780(8/76)에 따름 | |||
| 보조 전원 | 1.5V 알카라인 6개(IEC LR6 또는 AA 형식) | |||
| 배터리 수명 | IEC LR6/AA 형식: 일반적으로 3,000번 측정(RE+RH ≤ 1kΩ) | |||
| IEC LR6/AA 형식: 일반적으로 6,000번 측정(RE + RH > 10kΩ) | ||||
| 크기(W x H x D) | 250 x 133 x 187 mm(9.75 x 5.25 x 7.35 인치) | |||
| 중량 | 1.1kg(2.43lb) 이하 - 액세서리 제외, 7.6kg(16.8 lb) - 운반용 케이스에 액세서리 및 배터리 포함 | |||
| 케이스 재질 | 폴리에스터 | |||
| 간섭 전압 측정 DC+AC(UST) | ||||
| 측정 오류 제한: 방법 | 전체 파형 교정 | |||
| 측정 범위 | 1 V~50 V | |||
| 표시 범위 | 0.0 V~50 V | |||
| 분해능 | 0.1V | |||
| 주파수 범위 | DC/AC 45Hz~400Hz 정현파 | |||
| 정확도 | ±(판독값의 5% +5자리) | |||
| 측정 시퀀스 | 약 초당 4회 측정 | |||
| 내부 저항 | 약 1.5 MΩ | |||
| 최대 과부하 | Urms = 250V | |||
| 간섭 주파수 측정(F) | ||||
| 측정 오류 제한: 방법 | 간섭 전압의 진동 기간 측정 | |||
| 측정 범위 | 6.0 Hz~400 Hz | |||
| 표시 범위 | 16.0Hz~299.9Hz~999Hz | |||
| 해상도 | 0.1 Hz~1 Hz | |||
| 범위 | 1 V~50 V | |||
| 정확도 | ±(판독값의 1% +2자리) | |||
| 접지 저항(RE) | ||||
| 측정 방법 | IEC61557-5에 따라 프로브를 사용하여 전류 및 전압 측정 | |||
| 개방 회로 전압 | 20/48V, AC | |||
| 단락 회로 전류 | 250 mA AC | |||
| 주파수 측정 | 94, 105, 111, 128Hz 중에서 수동 또는 자동으로 선택. (AFC) 55Hz 작동 R¹ | |||
| 노이즈 제거 | 120dB(16 2/3, 50, 60, 400Hz) | |||
| 최대 과부하 | Urms = 250V | |||
| 전기 측정 사양 | ||||
| 내재적 오류 또는 영향량 | 기준 조건 또는 지정된 작동 범위 | 지정 코드 | IEC 1557의 관련 파트에 따른 요구 사항 또는 테스트 | 테스트 유형 |
| 내재적 오류 | 기준 조건 | A | Part 5, 6.1 | R |
| 위치 | 기준 위치 ±90° | E1 | Part 1, 4.2 | R |
| 공급 전압 | 제조업체에서 정한 제한을 따름 | E2 | Part 1, 4.2, 4.3 | R |
| 온도 | 0°C 및 35°C | E3 | Part 1, 4.2 | T |
| 시리즈 간섭 전압 | 4.2 및 4.3 참조 | E4 | Part 5, 4.2, 4.3 | T |
| 프로브 및 보조 접지 전극 저항 | 0~100 x RA, 단 ≤ 50kΩ | E5 | Part 5, 4.3 | T |
| 시스템 주파수 | 공칭 주파수의 99%~101% | E7 | Part 5, 4.3 | T |
| 시스템 전압 | 공칭 전압의 85%~110% | E8 | Part 5, 4.3 | T |
| 작동 오류 | B = ±(|A| + 1,15 √E²1 E²2 E²3 E²4 E²5 E²6 ) | Part 5, 4.3 | R | |
| B[%] = ± B/기준값 x 100% A = 내재적 오류 En = 변동 R = 일상적인 테스트 T = 유형 테스트 | ||||
| 측정 범위 | 0.020Ω~300kΩ | |||
| 표시 범위 | 0.001Ω~2.999Ω | |||
| 3.00Ω~29.99Ω | ||||
| 30.0Ω~299.9Ω | ||||
| 0.300kΩ~2.999kΩ | ||||
| 3.00kΩ~29.99kΩ | ||||
| 30.0kΩ~299.9kΩ | ||||
| 해상도 | 0.001Ω | |||
| 0.01Ω | ||||
| 0.1Ω | ||||
| 1Ω | ||||
| 10Ω | ||||
| 100Ω | ||||
| 정확도 | ±(판독값의 2% +2자리) | |||
| 작동 오류 | ±(판독값의 5% +5자리) | |||
| 측정 시간 | 일반적으로 8초 - 고정 주파수 사용 시, 최대 30초 - AFC 및 모든 측정 주파수의 전체 사이클 사용 시 | |||
| 프로브 및 보조 접지 전극 저항으로 인한 추가 오류 | RH(RS + 2000Ω)/RE x 1.25 x 10-6% + 5자리 | |||
| RH 및 RS 오류 측정 | 일반적으로 RE + RS + RH의 10% | |||
| 최대 프로브 저항 | ≤ 1MΩ | |||
| 최대 보조 접지 전극 저항 | ≤ 1MΩ | |||
IEC61557-5에서 요구하는 제한 내에서 오류가 유지되는 경우 자동 검사 | ||||
| 보조 접지 전극 저항 RH에 따라 측정 분해능 자동 전환 | ||||
| Umeas = 48V인 경우의 RH | 300Ω 미만 | |||
| 6Ω 미만 | ||||
| 60Ω 미만 | ||||
| 600Ω 미만 | ||||
| Umeas = 20V인 경우의 RH | 250Ω 미만 | |||
| 2.5kΩ 미만 | ||||
| 25kΩ 미만 | ||||
| 250kΩ 미만 | ||||
| 해상도 | 1mΩ | |||
| 10 mΩ | ||||
| 100 mΩ | ||||
| 1Ω | ||||
| 접지 저항 셀렉티브 측정(RE 클램프) | ||||
| 측정 방법 | EN61557-5에 따라 프로브를 사용한 전류 및 전압 측정과 추가 변류기가 있는 개별 분기에서 전류 측정(특허 출원 중) | |||
| 개방 회로 전압 | 20/48V AC | |||
| 단락 회로 전류 | 250 mA AC | |||
| 주파수 측정 | 94, 105, 111, 128Hz 중에서 수동 또는 자동으로 선택(AFC), 55Hz(R¹) | |||
| 노이즈 제거 | 120dB(162/3, 50, 60, 400Hz) | |||
| 최대 과부하 | 최대 Urms = 250V(측정이 시작되지 않음) | |||
| 측정 범위 | 0.020Ω~300kΩ | |||
| 표시 범위 | 0.001Ω~2.999Ω | |||
| 3.00Ω~29.99Ω | ||||
| 30.0Ω~299.9Ω | ||||
| 0.300kΩ~2.999kΩ | ||||
| 3.00kΩ~29.99kΩ | ||||
| 해상도 | 0.001Ω | |||
| 0.01Ω | ||||
| 0.1Ω | ||||
| 1Ω | ||||
| 10Ω | ||||
| 정확도 | ±(판독값의 7% +2자리) | |||
| 작동 오류 | ±(판독값의 10% +5자리) | |||
| 프로브 및 보조 접지 전극 저항으로 인한 추가 오류 | RH(RS + 2000Ω)/RETOTAL x 1.25 x 10-6% + 5자리 | |||
| RH 및 RS 오류 측정 | 일반적으로 RETOTAL + RS + RH의 10% | |||
| 측정 시간 | 일반적으로 8 초 - 고정 주파수 사용 시, 최대 30초 - AFC 및 모든 측정 주파수의 전체 사이클 사용 시 | |||
| 측정할 단일 분기의 최소 전류 | 0.5mA | 변압기 사용(1000:1) | ||
| 0.1mA | 변압기 사용(200:1) | |||
| 최대 간섭 전류(변압기를 통한) | 3A | 변압기 사용(1000:1) | ||
| 1. 권장 전류 클램프/변압기 사용 | ||||
| 저항 측정(R~) | ||||
| 측정 방법 | 전류 및 전압 측정 | |||
| 전압 측정 | 20V AC, 제곱 펄스 | |||
| 단락 회로 전류 | > 250 mA AC | |||
| 주파수 측정 | 94, 105, 111, 128Hz 중에서 수동 또는 자동으로 선택(AFC) | |||
| 측정 범위 | 0.020Ω~300kΩ | |||
| 표시 범위 | 0.001Ω~2.999Ω | |||
| 3.00Ω~29.99Ω | ||||
| 30.0Ω~299.9Ω | ||||
| 300Ω~2999Ω | ||||
| 3.00kΩ~29.99kΩ | ||||
| 30.0kΩ~299.9kΩ | ||||
| 해상도 | 0.001Ω | |||
| 0.01Ω | ||||
| 0.1Ω | ||||
| 1Ω | ||||
| 10Ω | ||||
| 100Ω | ||||
| 정확도 | ±(판독값의 2% +2자리) | |||
| 작동 오류 | ±(판독값의 5% +5자리) | |||
| 측정 시간 | 일반적으로 6초 | |||
| 최대 간섭 전압 | 24V, 이보다 높은 전압 측정은 시작되지 않음 | |||
| 최대 과부하 | Urms max. = 250V | |||
| 저항 측정(R DC) | ||||
| 측정 방법 | 가급적 IEC61557-4에 따라 전류 및 전압 측정 | |||
| 전압 측정 | 20 V DC | |||
| 단락 회로 전류 | 250 mA DC | |||
| 측정된 값 구성 | 4극 측정 시 추가 오류 없이 H, S, ES의 와이어를 연장할 수 있음 와이어 E의 저항이 1Ω보다 크면 5mΩ/Ω의 추가 오류가 발생할 수 있음 | |||
| 측정 범위 | 0.020Ω~300kΩ | |||
| 표시 범위 | 0.001Ω~2.999Ω | |||
| 3.00Ω~29.99Ω | ||||
| 30.0Ω~299.9Ω | ||||
| 300Ω~2999Ω | ||||
| 3.0kΩ~29.99kΩ | ||||
| 30.0kΩ~299.9kΩ | ||||
| 해상도 | 0.001Ω | |||
| 0.01Ω | ||||
| 0.1Ω | ||||
| 1Ω | ||||
| 10Ω | ||||
| 100Ω | ||||
| 정확도 | ±(판독값의 2% +2자리) | |||
| 작동 오류 | ±(판독값의 5% +5자리) | |||
| 측정 시퀀스 | 약 초당 2회 측정 | |||
| 측정 시간 | 일반적으로 4초(극성(2극 또는 4극) 반전 포함) | |||
| 최대 간섭 전압 | 3V AC 또는 DC 이하, 이보다 높은 전압 측정은 시작되지 않음 | |||
| 최대 유도력 | 2헨리 | |||
| 최대 과부하 | Urms = 250V | |||
| 리드 저항 보정(RK) | ||||
| 리드 저항 보정(RK)은 기능 RE 3극, RE 4극(클램프), R AC 및 R DC 2극에서 켜질 수 있음 | ||||
| 측정된 값 구성 | Rdisplay = Rmeasured - Rcompensated² | |||
| 2. 설정점 입력 값 RK = 0.000Ω, 측정 조정을 통해 0.000~29.99Ω에서 가변 | ||||
| 스테이크리스 접지 루프 측정(클램프 2개, 스테이크 없음) | ||||
| 스위치 위치 | RA 4극(클램프 2개, 스테이크 없음) | |||
| 해상도 | 0.001Ω~0.1Ω | |||
| 측정 범위 | 0.02Ω~199.9Ω | |||
| 정확도 | ±(판독값의 7% + 3자리) | |||
| 작동 오류 | ±(판독값이 10% + 5자리) | |||
| 전압 측정 | Vm = 48V AC(1차) | |||
| 주파수 측정 | 128Hz | |||
| 노이즈 전류(IEXT) | 최대 IEXT = 10A(AC)(RA < 20Ω) | |||
| 최대 IEXT = 2A(AC)(RA > 20Ω) | ||||
| 측정 원칙: 변류기 2개를 사용하여 폐쇄형 루프에서 스테이크리스 저항 측정 자동 범위 선택 스테이크리스 접지 루프 측정에 대한 정보는 지정된 최소 거리에서 권장 전류 클램프와 함께 사용하는 경우에만 유효합니다. | ||||

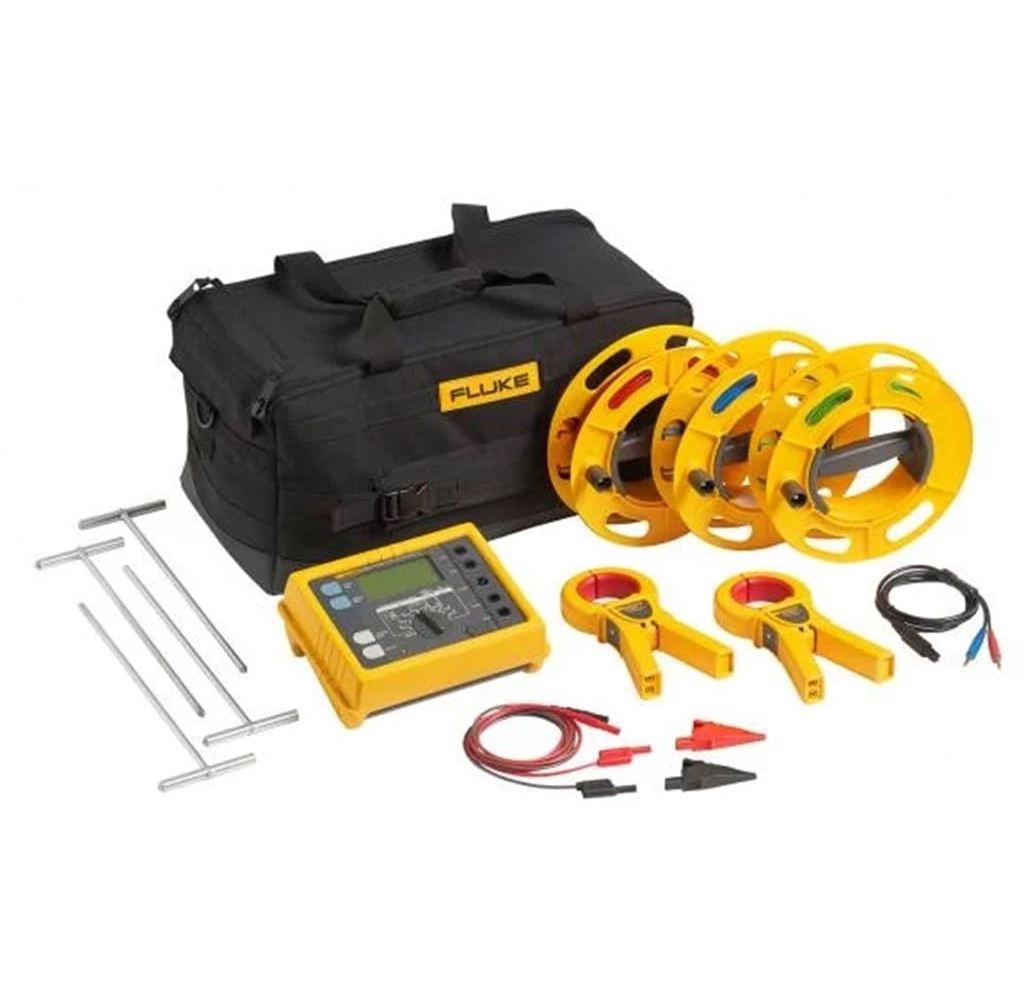

▒ 제품 구성
• GEO 접지 테스터
• 사용 설명서
• 배터리
• 빠른 참조 안내서
• USB 케이블
