FLUKE 1738 Three-Phase Power Quality Logger
Fluke 1736 및 1738 3상 전력 품질 로거는 에너지와 부하, 전력 품질 연구를 수행하기 위한 다목적 3상 Fluke Connect 호환 전력 로거입니다.
- 주요 측정치: 전압, 전류, 전력, 고조파 및 관련 전력 품질 값을 자동으로 캡처/기록하고 전압 급강하 및 급상승, 돌입 전류를 이벤트 파형 스냅샷과 고해상도 RMS 프로파일로 캡처
- 편리한 장비 전원 공급: 측정 대상 회로에서 바로 기기에 전원을 공급할 수 있음
- Energy Analyze Plus 애플리케이션 소프트웨어: 다운로드하여 Fluke 자동 보고 기능을 통해 에너지 소비 및 전력 품질 상태의 모든 세부 사항을 분석하고, 통합 전력 품질 상태 요약 정보를 사용하여 시스템 상태를 한눈에 파악할 수 있음
클릭 하시면 이동합니다.
플루크 ・ FLUKE
1738
3상 전력로거
1738 Three-Phase Power Quality Logger

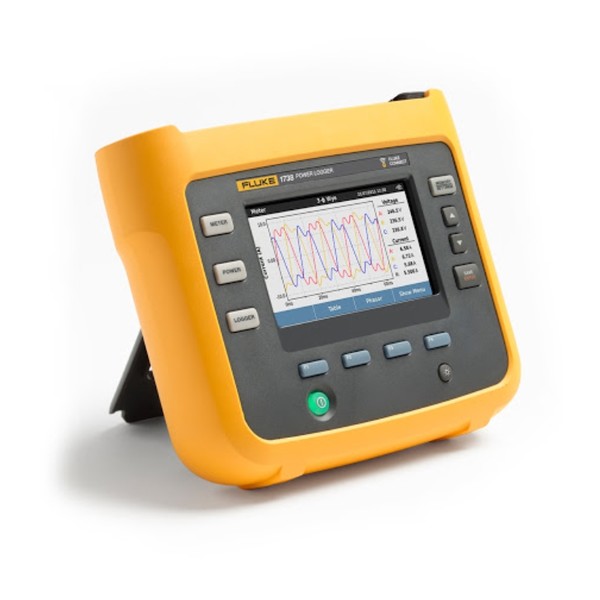

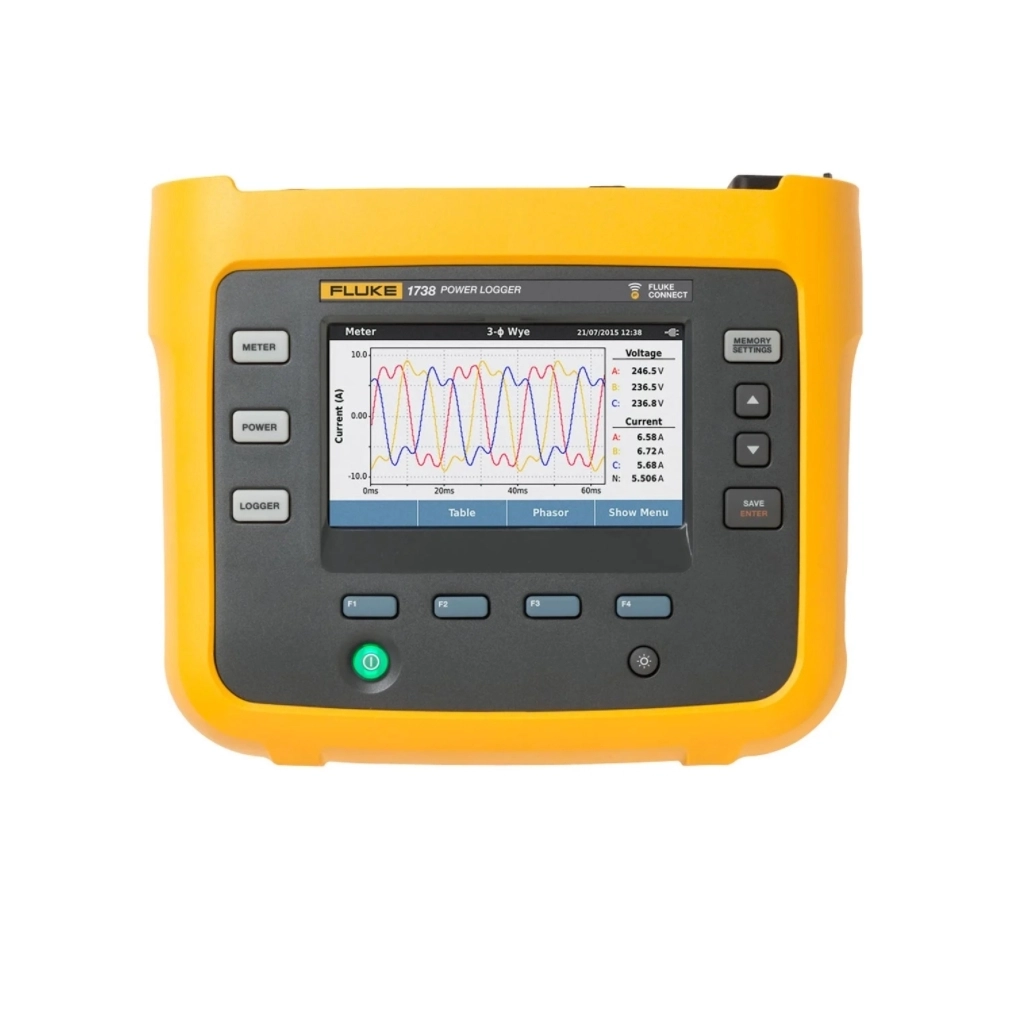

Fluke 1738 고급 전력 로거
▒ 제품 개요
종합적인 전력 품질 및 에너지 연구 - 실시간으로 중요한 의사를 결정하는 데 필요한 데이터를 얻습니다.
Fluke Connect® 모바일 앱 및 데스크탑 소프트웨어와 호환되는 Fluke 1738 3상 고급 전력 로거는 중요한 전력 품질 및 에너지 결정을 내리는 데 필요한 데이터를 실시간으로 제공합니다. Fluke 1736 전력 로거와 마찬가지로 1738 고급 전력 로거는 전력 품질 매개변수를 500개 이상 자동으로 캡처 및 기록하고 동시에 보다 복잡한 전력 품질 문제를 해결할 수 있도록 합니다. 전체적인 전기 시스템의 상태를 빠르게 파악할 수 있는 향상된 전력 품질 상태 요약(EN50160) 기능을 사용해 고급 분석을 수행합니다. 전력 품질 상태 요약은 볼 수 있는 이벤트 파형 캡처를 비롯한 자세한 전력 품질 데이터를 기반으로 하므로 시스템 안정성 및 절감을 최적화하는 데 필요한 데이터를 보다 정확하게 파악할 수 있습니다.
최적화된 사용자 인터페이스, 플렉시블 전류 프로브, 일반적인 연결 오류를 디지털 방식으로 확인 및 보정하여 측정 오류를 줄일 수 있는 지능적인 측정 검증 기능을 갖추고 있어 그 어느 때보다 쉽게 설정하고 측정 불확도를 줄일 수 있습니다. Fluke Connect® 앱을 통해 원격으로 데이터에 액세스하거나 팀과 데이터를 공유하거나 시설 내 WiFi 인프라를 통해 로거에 액세스하여 더 안전한 작동 거리를 유지하고 실시간으로 중대한 결정을 내릴 수 있어 보호 장비, 사이트 방문, 점검의 필요성이 줄어듭니다. 또한 기본 제공된 Energy Analyzer 소프트웨어 패키지를 사용하여 측정값을 쉽고 빠르게 차트 및 그래프로 만들어 문제를 파악하고 자세한 보고서를 작성할 수 있습니다. 경우에 따라 고조파 레벨, 전압 및 전류 왜곡과 부하 전류를 보다 정확하게 파악할 수 있는 IEEE519 보고서를 작성할 수 있습니다(라이센스 필요).
Fluke 1738은 에너지 검사 및 보다 고급 전력 품질 로깅을 수행하기 위한 최적의 테스트 도구입니다.
▒ 주요 기능
- 주요 측정치: 전압, 전류, 전력, 고조파 및 관련 전력 품질 값을 자동으로 캡처 및 기록합니다.
- Fluke Connect® 호환*: Fluke Connect 모바일 앱 및 데스크탑 소프트웨어 또는 해당 시설의 WiFi 인프라를 통해 장비의 데이터를 로컬로 볼 수 있습니다.
- 편리한 장비 전원 공급: 측정 대상 회로에서 바로 장비에 전원을 공급할 수 있습니다.
- 업계 최고 안전 등급: 인입구 및 다운스트림에 사용 시 600V CAT IV/1000V CAT III 등급입니다.

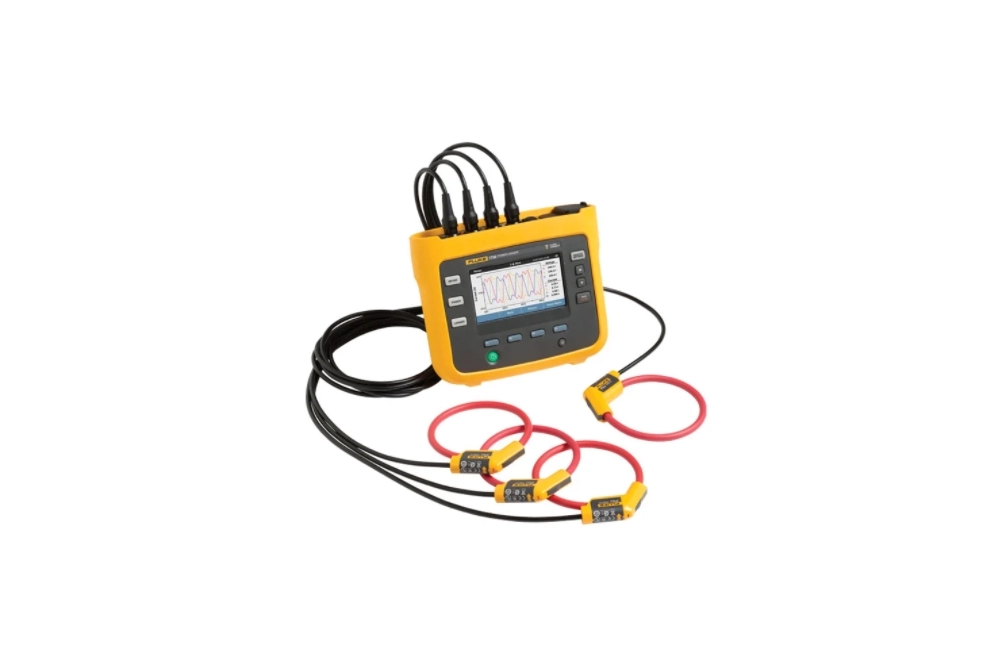

- 3상 전체 및 중성 측정: 플렉시블 전류 프로브 4개가 포함되어 있습니다.
- 포괄적인 로깅: 장비에 20개가 넘는 별도의 로깅 세션을 저장할 수 있습니다. 실제로 측정된 모든 값이 자동으로 기록되므로 측정 추이를 놓칠 일이 없습니다. 실시간 분석을 위해 다운로드하기 전과 로깅 세션 중에도 이러한 값을 검토할 수 있습니다.
- 전압 급강하 및 급상승, 돌입 전류 캡처: 날짜, 타임스탬프, 심각도와 함께 이벤트 파형 스냅샷 및 고해상도 RMS 프로파일이 포함되어 전력 품질 문제의 잠재적인 근본 원인을 파악할 수 있습니다.
- 전력 품질 상태 요약: 가장 중요한 전력 품질 상태 매개변수를 요약하여 전반적인 전기 시스템 상태를 신속하게 파악할 수 있게 하므로 보다 자세한 분석 및 보고를 수행해야 할지 여부를 확인할 수 있습니다.
- 밝은 컬러 터치 스크린: 풀 그래픽 디스플레이로 편리한 현장 분석 및 데이터 검사를 수행합니다.
- 최적화된 사용자 인터페이스: 신속하게 안내를 제공하는 그래픽 설정으로 언제나 올바른 데이터를 캡처하고 지능적인 검증 기능으로 연결 상태의 불확실성을 제거합니다.
- 전면 패널 또는 Fluke Connect 앱을 통해 "현장" 설정 완료: 다운로드 및 설정을 위해 작업장으로 돌아가거나 컴퓨터를 전기 패널에 연결할 필요가 없습니다.
- 완전 통합형 로깅: 다른 Fluke Connect 장치를 Fluke 1738에 연결하여 동시에 최대 2가지 측정 매개변수((Fluke Connect 무선 디지털 멀티미터에서 사용 가능한 거의 모든 매개변수)를 기록할 수 있습니다.*
- Energy Analyze Plus 애플리케이션 소프트웨어: 다운로드하여 Fluke 자동 보고 기능을 통해 에너지 소비 및 전력 품질 상태의 모든 세부 사항을 분석할 수 있습니다.

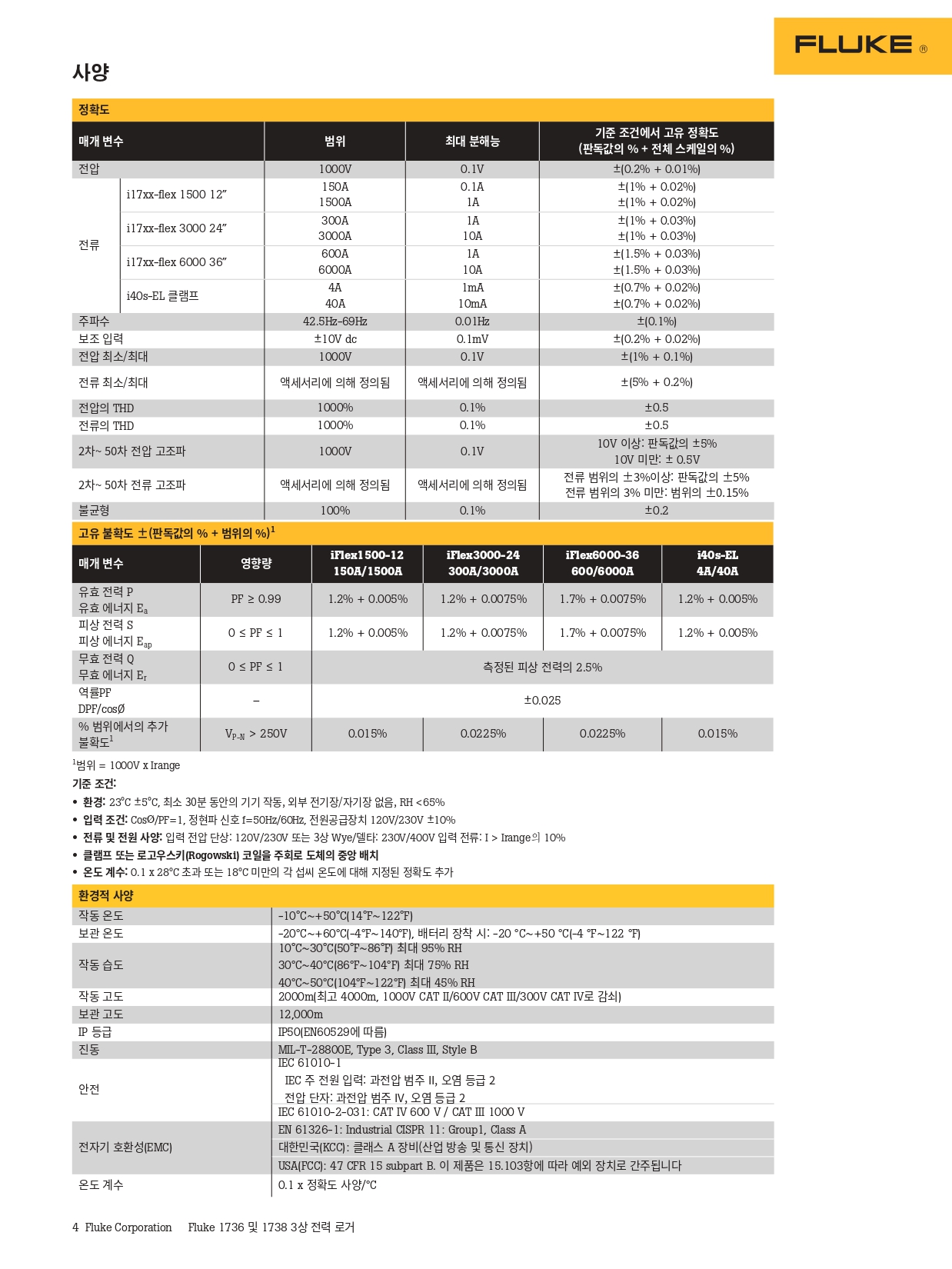

| 사양 | |||||
| 정확도 | |||||
| 매개변수 | 범위 | 분해능 | 기준 조건에서 고유 정확도(판독값의 % + 전체 스케일의 %) | ||
| 전압 | 1000V | 0.1V | ±(0.2% + 0.01%) | ||
| 전류: 직접 입력 | i17xx-flex 1500 12" | 150A | 0.1A | ±(1% + 0.02%) | |
| 1500A | 1A | ±(1% + 0.02%) | |||
| i17xx-flex 3000 24" | 300A | 1A | ±(1% + 0.03%) | ||
| 3000A | 10A | ±(1% + 0.03%) | |||
| i17xx-flex 6000 36" | 600A | 1A | ±(1.5% + 0.03%) | ||
| 6000A | 10A | ±(1.5% + 0.03%) | |||
| i40s-EL 클램프 | 4A | 1mA | ±(0.7% + 0.02%) | ||
| 40A | 10mA | ±(0.7% + 0.02%) | |||
| 주파수 | 42.5Hz-69Hz | 0.01Hz | ±(0.1%) | ||
| 보조 입력 | ±10V dc | 0.1mV | ±(0.2% + 0.02%) | ||
| 전압 최소/최대 | 1000V | 0.1V | ±(1% + 0.1%) | ||
| 전류 최소/최대 | 액세서리에 의해 정의됨 | 액세서리에 의해 정의됨 | ±(5% + 0.2%) | ||
| 전압의 THD | 1000% | 0.1% | ±0.5 | ||
| 전류의 THD | 1000% | 0.1% | ±0.5 | ||
| 2~50번째 전압 고조파 | 1000V | 0.1V | ≥ 10V: 판독값의 ±5% | ||
| < 10V: ±0.5V | |||||
| 2~50번째 전류 고조파 | 액세서리에 의해 정의됨 | 액세서리에 의해 정의됨 | ≥ 전류 범위의 3%: 판독값의 ±5% | ||
| < 전류 범위의 3%: 판독값의 ±0.15% | |||||
| 불균형 | 100% | 0.1% | ±0.2 | ||
| 고유 불확도 ±(판독값의 % + 범위의 %)¹ | |||||
| 매개변수 | 영향량 | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
| 150A/1500A | 300A/3000A | 600A/6000A | 4A/40A | ||
| 유효 전력 P | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 유효 에너지 Ea | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 피상 전력 S | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 피상 에너지 Eap | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 무효 전력 Q | 0 ≤ PF ≤ 1 | 측정된 피상 전력의 2.5% | |||
| 무효 에너지 Er | 0 ≤ PF ≤ 1 | 측정된 피상 전력의 2.5% | |||
| 역률(PF) | - | ±0.025 | |||
| 변위 역률 | - | ±0.025 | |||
| DBF/cosϕ | - | ±0.025 | |||
| 범위의 추가 불확도(%)¹ | VP-N>250V | 0.015% | 0.0225% | 0.0225% | 0.015% |
| ¹범위 = 1000V x Irange 기준 조건:
| |||||
| 전기 사양 | |
| 전원 공급 장치 | |
| 전압 범위 | 측정 회로에서 전원을 공급할 때 안전 플러그 입력 사용 시 100V-500V |
| 표준 전원 코드 사용 시 100V-240V(IEC 60320 C7) | |
| 전력 소비량 | 최대 50VA(IEC 60320 입력을 사용하여 전원을 공급할 경우 최대 15VA) |
| 효율성 | ≥ 68.2%(에너지 효율성 규정에 따름) |
| 최대 무부하 소비량 | < 0.3W(IEC 60320 입력을 사용하여 전원을 공급할 경우에만 해당) |
| 메인 상용 주파수 | 50/60Hz ±15% |
| 배터리 | 리튬 이온 3.7V, 9.25Wh, 고객이 교체할 수 있음 |
| 배터리 사용 시 작동 시간 | 표준 작동 모드에서 4시간, 절전 모드에서 최대 5.5시간 |
| 충전 시간 | < 6시간 |
| 데이터 획득 | |
| 분해능 | 16비트 동기 샘플링 |
| 샘플링 주파수 | 50/60Hz에서 10.24kHz, 주 전원 주파수에 동기화됨 |
| 입력 신호 주파수 | 50/60Hz(42.5-69Hz) |
| 회로 유형 | 1-φ, 1-φ IT, 분상, 3-φ 델타, 3-φ 와이, 3-φ 와이 IT, 3-φ 와이 밸런스, 3-φ 아론/블론델(2요소 델타), 3-φ 델타 오픈 레그, 전류만(부하 검사) |
| 데이터 저장소 | 내부 플래시 메모리(사용자가 교체할 수 없음) |
| 메모리 크기 | 8주, 1분 간격, 500개 이벤트 설정 시 일반 로깅 세션 10개 저장¹ |
| ¹가능한 로깅 세션 수 및 로깅 기간은 사용자의 요구 사항에 따라 달라집니다. | |
| 기본 간격 | |
| 측정되는 매개변수 | 전압, 전류, AUX, 주파수, THD V, THD A, 전력, 역률, 기본 전력, DPF, 에너지 |
| 평균 간격 | 사용자 선택 가능: 1초, 5초, 10초, 30초, 1분, 5분, 10분, 15분, 30분 |
| 평균값 시간 최소/최대값 | 전압, 전류: 전체 사이클 RMS가 1/2 사이클마다 업데이트됨(IEC61000-4-30에 따라 URMS1/2) Aux, 전력: 200ms |

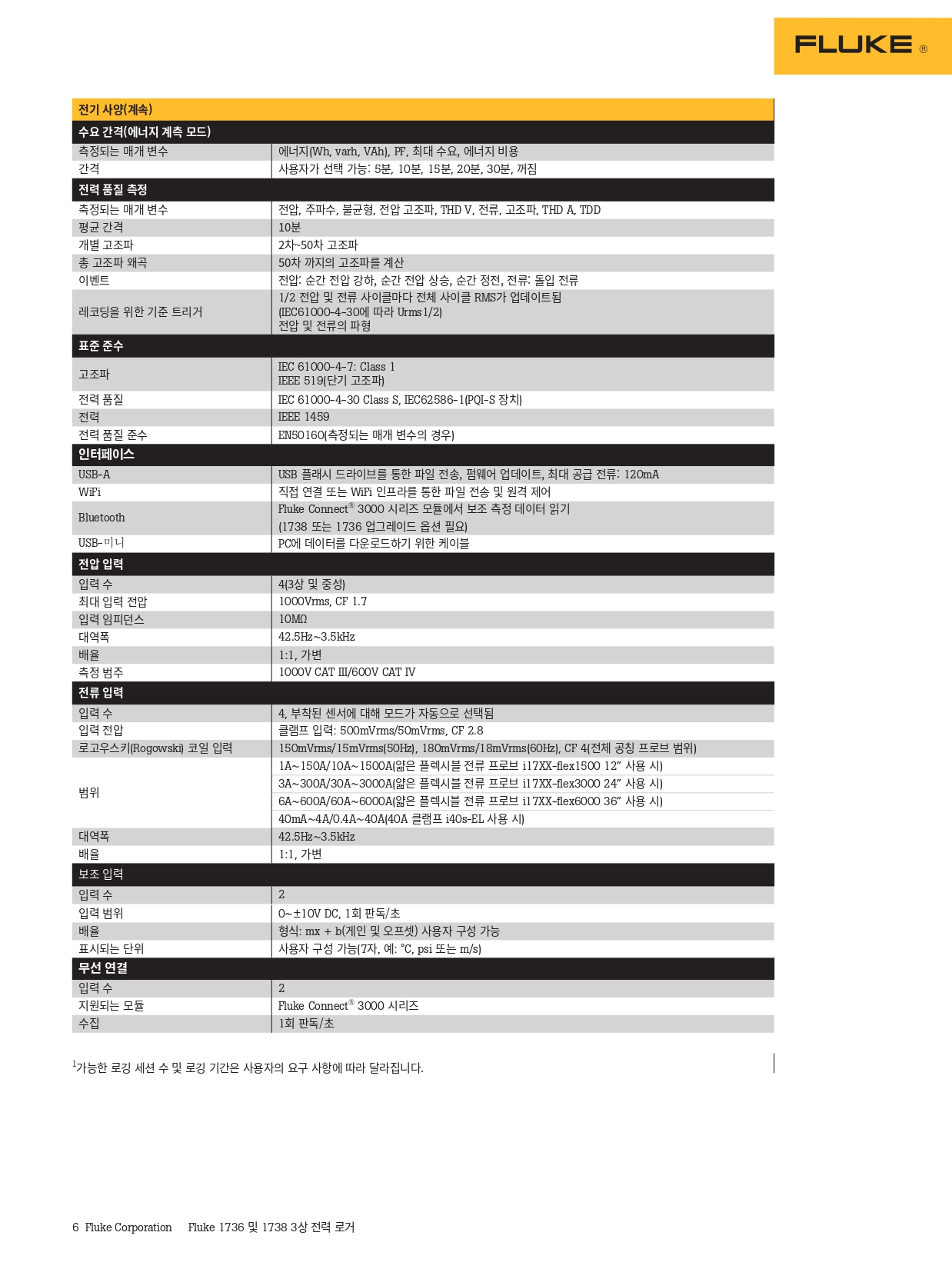

| 수요 간격(에너지 계측 모드) | |
| 측정되는 매개 변수 | 에너지(Wh, varh, VAh), PF, 최대 수요, 에너지 비용 |
| 간격 | 사용자 선택 가능: 5분, 10분, 15분, 20분, 30분, 꺼짐 |
| 전력 품질 측정 | |
| 측정되는 매개변수 | 전압, 주파수, 불균형, 전압 고조파, THD V, 전류, 고조파, THD A, TDD |
| 평균 간격 | 10분 |
| 개별 고조파 | 2~50번째 고조파 |
| 총 고조파 왜곡 | 50개의 고조파에서 계산됨 |
| 이벤트 | 전압: 전압 급강하, 전압 급상승, 정전, 전류: 돌입 전류 |
| 트리거되는 기록 | 1/2 전압 및 전류 사이클마다 전체 사이클 RMS가 업데이트됨(IEC61000-4-30에 따라 Urms1/2) |
| 전압 및 전류의 파형 | |
| 표준 준수 | |
| 고조파 | IEC 61000-4-7: Class 1 |
| IEEE 519(단기 고조파) | |
| 전력 품질 | IEC 61000-4-30 클래스 S, IEC62586-1(PQI-S 장치) |
| 전원 | IEEE 1459 |
| 전력 품질 준수 | EN50160(측정되는 매개변수의 경우) |
| 인터페이스 | |
| USB-A | USB 플래시 드라이브를 통한 파일 전송, 펌웨어 업데이트 최대 전류: 120mA |
| WiFi | 직접 연결 또는 WiFi 인프라를 통한 파일 전송 및 원격 제어 |
| Bluetooth | Fluke Connect® 3000 시리즈 모듈에서 보조 측정 데이터 읽기(1738 또는 1736 업그레이드 옵션 필요) |
| USB-미니 | PC에 대한 데이터 다운로드 장치 |
| 전압 입력 | |
| 입력 수 | 4(3상 및 중성) |
| 최대 입력 전압 | 1000Vrms, CF 1.7 |
| 입력 임피던스 | 10MΩ |
| 대역폭(-3dB) | 42.5Hz~3.5kHz |
| 배율 | 1:1, 가변 |
| 측정 범주 | 1000V CAT III/600V CAT IV |
| 전류 입력 | |
| 입력 수 | 4, 부착된 센서에 대해 모드가 자동으로 선택됨 |
| 입력 전압 | 클램프 입력: 500mVrms/50mVrms, CF 2.8 |
| 로고우스키(Rogowski) 코일 입력 | 150mVrms/15mVrms(50Hz), 180mVrms/18mVrms(60Hz), CF 4(전체 공칭 프로브 범위) |
| 범위 | 1A~150A/10A~1500A(얇은 플렉시블 전류 프로브 i17XX-flex1500 12” 사용 시) |
| 3A~300A/30A~3000A(얇은 플렉시블 전류 프로브 i17XX-flex3000 24” 사용 시) | |
| 6A~600A/60A~6000A(얇은 플렉시블 전류 프로브 i17XX-flex6000 36” 사용 시) | |
| 40mA-4A/0.4A-40A(40A 클램프 i40s-EL 사용 시) | |
| 대역폭(-3dB) | 42.5Hz~3.5kHz |
| 배율 | 1:1, 가변 |
| 보조 입력 | |
| 입력 수 | 2 |
| 입력 범위 | 0~±10V DC, 1회 판독/초 |
| 배율(2014년 사용 가능) | 형식: mx + b(게인 및 오프셋) 사용자 구성 가능 |
| 표시되는 단위(2014년 사용 가능) | 사용자 구성 가능(7자, 예: °C, psi 또는 m/s) |
| 무선 연결 | |
| 입력 수 | 2 |
| 지원되는 모듈 | Fluke Connect® 3000 시리즈 |
| 수집 | 1회 판독/초 |
| 환경적 사양 | |
| 작동 온도 | -10°C~+50°C(14°F~122°F) |
| 보관 온도 | -20°C~+60°C(-4°F~140°F), 배터리 이용 시: -20°C~+50°C(-4°F~122°F) |
| 작동 습도 | 10°C-30°C(50°F-86°F) 95% RH |
| 30°C-40°C(86°F-104°F) 75% RH | |
| 40°C-50°C(104°F-122°F) 45% RH | |
| 작동 고도 | 2000m(최고 4000m, 1000V CAT II/600V CAT III/300V CAT IV로 감세) |
| 보관 고도 | 12,000m |
| 인클로저 | IP50(EN60529에 따름) |
| 진동 | MIL-T-28800E, 유형 3, 클래스 III, 스타일 B |
| 안전 | IEC 61010-1 |
| IEC 주 전원 입력: 과전압 범주 II, 오염 등급 2 | |
| 전압 단자: 과전압 범주 IV, 오염 등급 2 | |
| IEC 61010-2-031: CAT IV 600V / CAT III 1000V | |
| 전자기 호환성 | EN 61326-1: 산업용 CISPR 11: Group 1, Class A |
| Korea(KCC): Class A 장비(산업용 방송 및 통신 장비) | |
| USA(FCC): 47 CFR 15 하위 파트 B, 본 제품은 15.103항에 따라 예외 장치로 간주됩니다. | |
| 온도 계수 | 0.1 x 정확도 사양/°C |

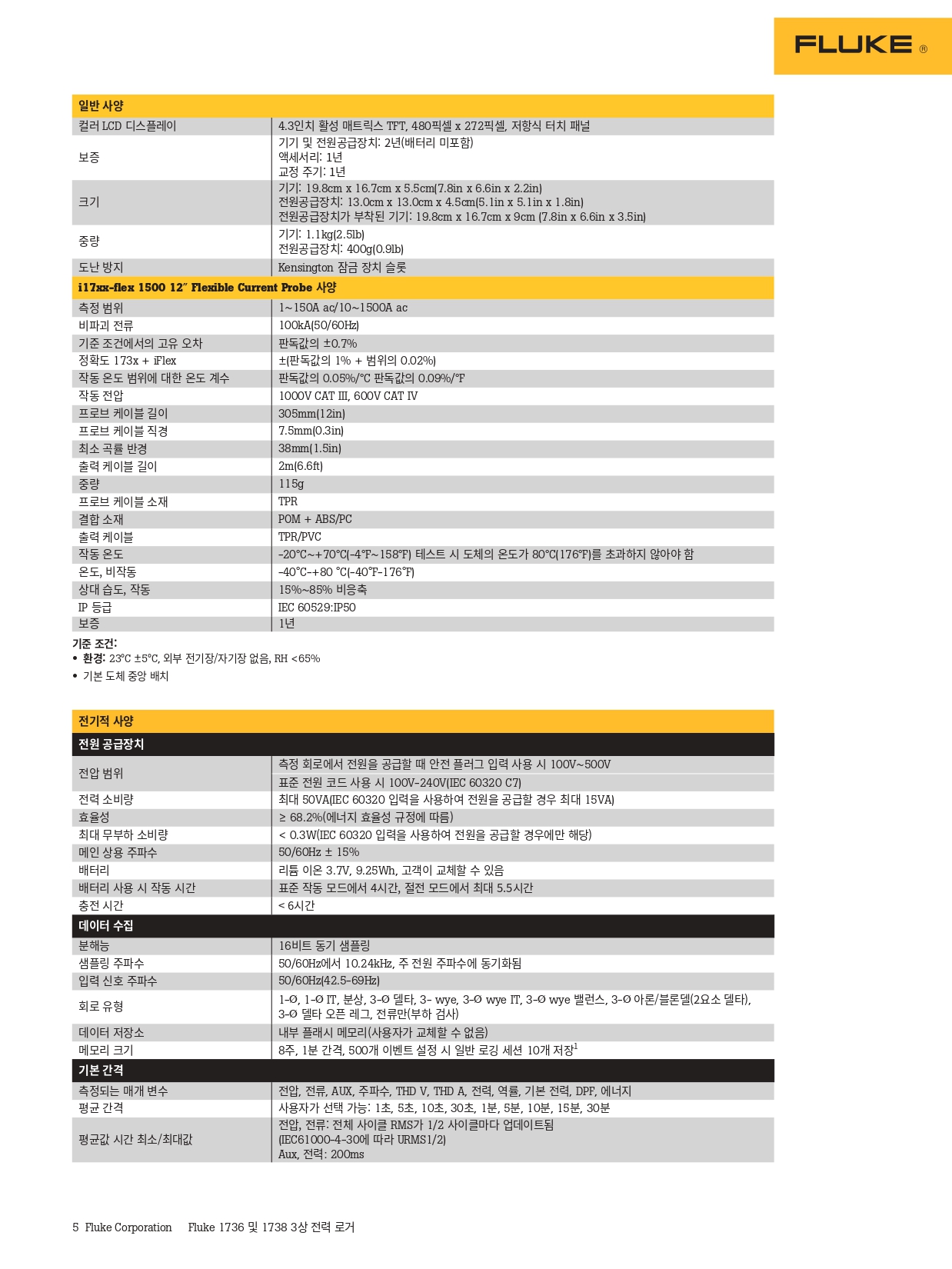

| 일반 사양 | |
| 컬러 LCD 디스플레이 | 4.3인치 활성 매트릭스 TFT, 480픽셀 x 272픽셀, 저항 터치 패널 |
| 보증 | 기기 및 전원공급장치: 2년(배터리 미포함) |
| 액세서리: 1년 | |
| 교정 주기: 1년 | |
| 크기 | 기기: 19.8 x 16.7 x 5.5cm(7.8 x 6.6 x 2.2인치) |
| 전원 공급 장치: 13.0 x 13.0 x 4.5cm(5.1 x 5.1 x 1.8인치) | |
| 장비(전원 공급 장치 연결 시): 19.8 x 16.7 x 9cm(7.8 x 6.6 x 3.5인치) | |
| 중량 | 장비: 1.1kg(2.5lb) |
| 전원공급장치: 400g(0.9lb) | |
| 무단 변경 방지 | Kensington 잠금 장치 슬롯 |
| i17xx-flex 1500 12인치 Flexible Current Probe 사양 | |
| 측정 범위 | 1~150A ac/10~1500A ac |
| 비파괴 전류 | 100kA(50/60Hz) |
| 기준 조건에서의 고유 오차 | 판독값의 ±0.7% |
| 정확도 173x + iFlex | ±(판독값의 1% + 범위의 0.02%) |
| 작동 온도 범위에 대한 온도 계수 | 판독값의 0.05%/°C, 판독값의 0.09%/°F |
| 작동 전압 | 1000V CAT III, 600V CAT IV |
| 프로브 케이블 길이 | 305mm(12in) |
| 프로브 케이블 직경 | 7.5mm(0.3in) |
| 최소 곡률 반경 | 38mm(1.5in) |
| 출력 케이블 길이 | 2m(6.6ft) |
| 중량 | 115g |
| 프로브 케이블 소재 | TPR |
| 결합 소재 | POM + ABS/PC |
| 출력 케이블 | TPR/PVC |
| 작동 온도 | 80°C(176 °F)를 초과하지 않는 테스트에서 도체의 온도 -20°C-+70°C(-4°F-158°F) |
| 온도, 비작동 | -40°C-+80 °C(-40°F-176°F) |
| 상대 습도, 작동 | 15%-85% 비응축 |
| IP 등급 | IEC 60529:IP50 |
| 보증 | 1년 |
* 기준 조건:
| |
