코니카 미놀타 ・ KONICA MINOLTA
FD-7
농도계

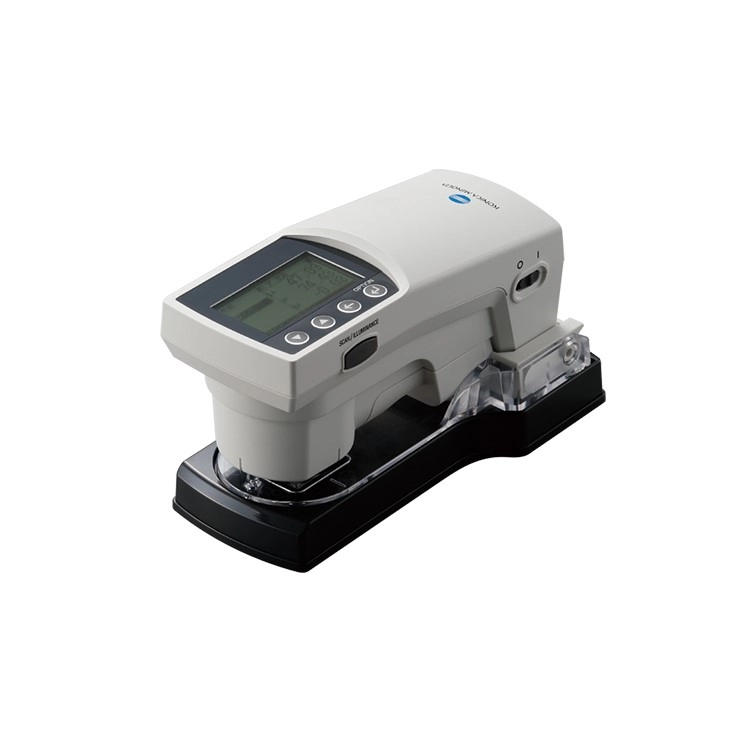

Spectrodensitometer FD-7
제품 정보
본 제품은 코니카 미놀타의 독자적인 VFS(Virtual Fluorescence Standard) 기술을 탑재하여 인쇄 업계 표준※1인 D50 광원※2 하에서 종이의 형광※3을 고려한 색 평가가 가능한 측정기입니다.
또한 파장 자동 교정 기능을 탑재하여, 현재 제조업의 유지보수 과정에서 이루어지는 측정 파장의 보정도, 일반적인 백색 교정과 동시에 실시할 수 있습니다.
※1 인쇄 업계 표준:인쇄 업계용 색에 관한 규격 ISO13655에서는 D50 광원 하에서 형광을 포함한 색 평가가 표준화 되어 있습니다.
※2 D50 광원:자연광에 가까운 인공 광원으로, 색 측정 시에 이용된다.
※3 형광:자외선을 흡수하고 그 에너지로 빛을 발하는 성질.
글로벌 공급망에 대한 컬러 커뮤니케이션을 지원
FD-7를 기준기로 측정한 주변광(ambient light)의 표준 부속 소프트웨어 FD-S1w를 통해 FD-5 상용기의 조명광으로 등록할 수 있으므로, 복수의 거점에서 동일한 조명광을 사용한 색 관리가 저비용으로 실현 가능합니다.
또한 파장 자동 보정 기능으로 여러 대의 기기간 오차를 줄일 수 있습니다,
주요 용도
- 인쇄 현장에서의 농도 · 색채 관리
- 인쇄 기기 메이커 · 제지 메이커 R&D에서의 형광 측정
- 인쇄 컬러 패치의 측정
- 잉크 CCM용 입력기
주요 특징
농도
트래핑, 도트 게인을 비롯한 인쇄 품질 관리 기능을 탑재
신기능
상업 인쇄나 패키지 인쇄의 새로운 업계 표준 장비로서 생산성과 품질 향상을 저비용으로 실현할 수 있습니다.
- CMYK 농도
- 도트 면적율
- 도트 게인
- 트래핑
- 간단 농도차
- 인쇄판 도트 면적율
- 인쇄판 도트 게인
- 특색 농도
타깃 매치 기능 탑재 ※4※5
신기능
조합한 잉크로 목표색과의 차이나 목표색에 가까워지려면 농도를 얼마나 조정해야 하는지를 표시합니다.
- 타깃 매치 기능은 컴퓨터나 특별한 소프트웨어가 필요 없습니다.
- 스팟색 및 프로세스색에 최적
- 목표색에 대한 색차 및 농도값을 표시
- 목표색에 가까워지기 위한 추천 농도 조정치 및 조정 후의 색차를 표시
색차를 측정
→ 400nm이 피크인 특색의 농도를 0.86에서 1.16으로 조정하면 색차 0.48이 된다는 예측값을 표시
각종 인쇄 표준에 대응하는 기능 탑재
신기능
ISO, JapanColor, GRACoL®, SWOP®, 및 커스텀 기준을 포함, 인쇄 표준의 합격 여부를 확인할 수 있습니다. 인쇄 현장에서의 품질관리에 효과적입니다.
- ISO12647 체크 ※4※5
→색차, TVI, mid-tone spread를 각각 평가 가능
- 그레이 밸런스
→G7® 평가 수법에 근거한 평가가 가능
※4 표준 부속 소프트웨어 FD-S1w에 의한 타깃 등록(컬러 세트)이 필요합니다.
※5 Backing 변환 기능을 사용하면 버킹 조건이 기준과 맞지 않을 경우, 기준값을 변환하여 평가할 수 있습니다.
색채
- 색채 측정 규격 ISO13655에서 M1에 상당하는 세계 최초의 측정기
독자 개발한 VFS(Virtual Fluorescence Standard) 기술로서, 표준 측정 광원 D50(M1)하의 측정에서 L*a*b* 평가가 가능합니다. 또한 기존의 측정 조건인 M0(A 광원)나 M2(UV 컷 광원)의 측정도 가능한 차세대 제품입니다. 편광 필터를 장착하여 M3(M2 +편광 필터)에도 대응되므로, 1대로 모든 측정 조건을 커버할 수 있습니다.

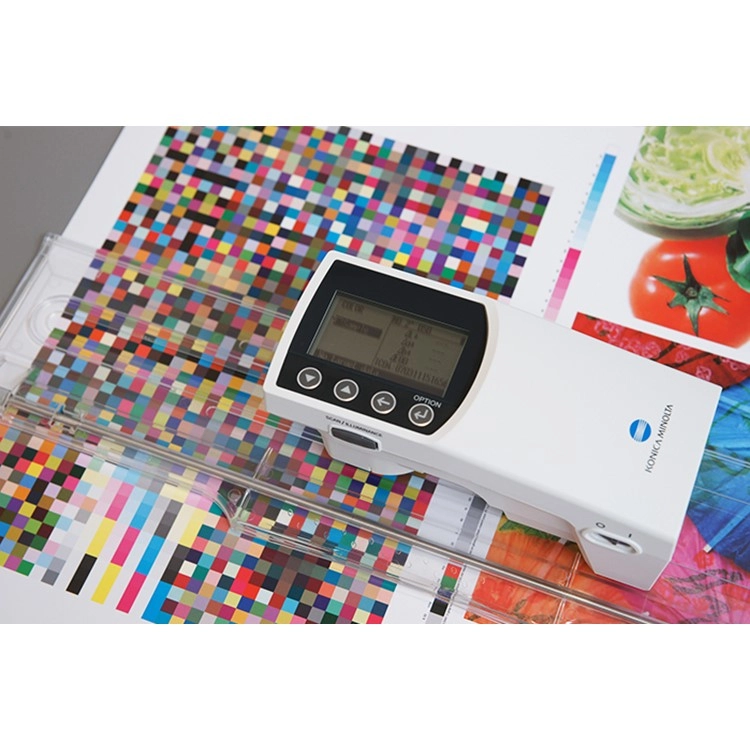

- 스캔 측정이 가능 (FD-7만 가능)
PC에 접속하면 수동으로 스캔 측정이 가능합니다.
- 분광 출력 (FD-7만 가능)
PC에 접속하면 각종 광원 하에서의 분광 데이터(380nm~730nm)를 취득할 수 있습니다.
PC에 접속하면 주변광(ambient light)의 분광 방사 조도 데이터(360nm~730nm)를 취득할 수 있습니다.
연구 개발 용도에 최적입니다.
조도
- 주변광(ambient light)을 측정 가능 (FD-7만 가능)
광원 박스 혹은 기타 육안 평가를 실시하는 주변광(ambient light)의 조도※6 · 색온도 측정이 가능합니다.
- 측정한 주변광(ambient light)을 조명용 광원※7으로서 등록 가능
기존에는 형광증백제를 포함한 인쇄물을 측정하는 경우, 육안 평가와 측정값이 크게 다른 경우가 있었습니다. 본 제품은 측정한 주변광 하에서 육안에 가까운 색값을 연산할 수 있어 형광증백제의 영향이나 조건등색에 의한 클라이언트와의 색 클레임을 해결, 공정 수 삭감을 도모할 수 있습니다.
※6 간이 측정 기능이며, JIS 규격에는 준거하지 않습니다.
※7 유저(사용자) 정의 광원
기타
- 업계 최초! 파장 자동 보정 기능을 탑재
백색 교정 시에 자동적으로 파장을 보정※8, 번거로움을 해소했습니다.
기존에는 메이커의 유지보수 시에 이루어지던 파장 보정을 일반적으로 실시할 수 있어 측정값의 신뢰성을 향상시킬 수 있습니다.
※8 편광 필터 장착 시 제외
- 세계 최경량 ※9
본체 중량은 약350g, 타깃 마스크를 장착해도 약430g로 세계에서 가장 가볍습니다.
작업 중 팔에 대한 부담이 줄어들고 장시간에 걸친 측정에서의 효율도 증가합니다.
※9 디스플레이 장착 분광 농도계에 한함. 2012년 12월 1일 기준.
- 안심 A/S
일본 내에서 신속한 점검 교정·수리 교정을 실시. 빈틈 없는 A/S 체제로 항상 최선의 상태에서 사용하실 수 있습니다.
표준 부속 소프트웨어
FD 데이터 전송 소프트웨어 FD-S1w
- 측정 데이터의 엑셀 시트 전송 기능
- 유저 광원 등록 기능
- 컬러 세트 등록 기능 (ISO12647 체크/타깃 매치)
별매 부속품
XY 자동 측색 스테이지 ColorScoutA3+
XY 자동 측색 스테이지 ColorScoutA3+를 사용하면 자동 측정이 가능합니다.
색채 관리 소프트웨어 SpectraMagic® NX
색채 관리 소프트웨어 SpectraMagic® NX를 사용하면 자유로운 평가식의 설정은 물론, 임의의 포맷으로 보고서를 작성할 수 있습니다. (편광 필터를 장착하여 측정할 수 없습니다)
