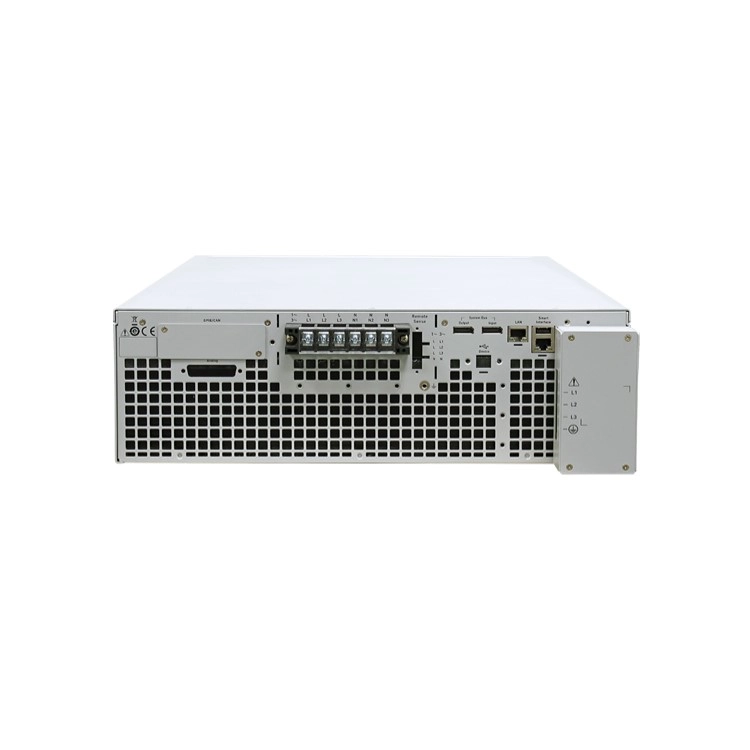

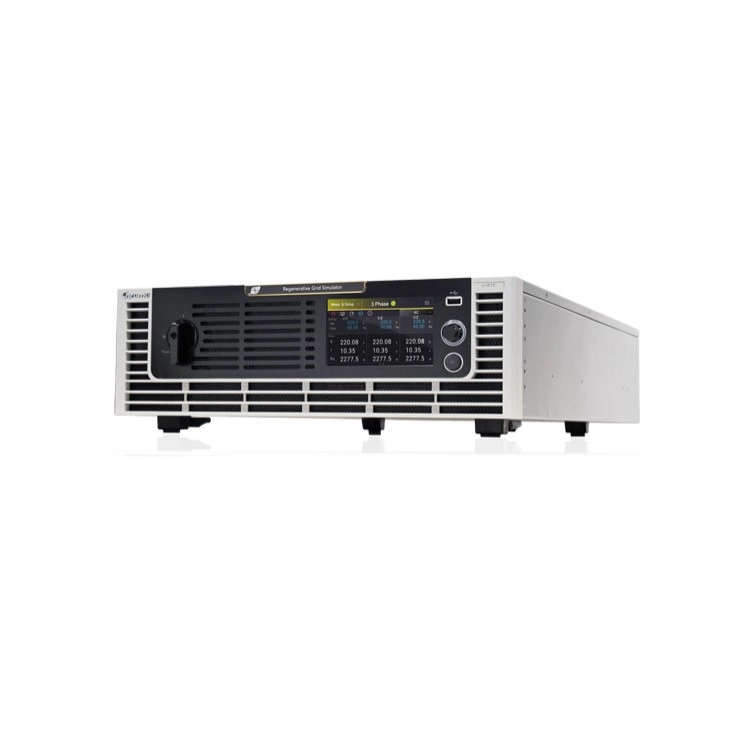

CHROMA 61809/61812/61815 재생 그리드 시뮬레이터
CHROMA 61809/61812/61815 REGENERATIVE GRID SIMULATOR
- 출력 전력:
- 61809: 9kVA
- 61812: 12kVA
- 61815: 15kVA
- 출력 전압: 0~350V
- 출력 주파수: 30Hz~100Hz / DC
- 고출력 밀도(3UH에서 15kVA)
- 직관적인 터치 패널 인터페이스
- 사용자가 선택할 수 있는 단일 위상 또는 3상 출력
- 전체 4개의 사분면, 출력 정격 전류 최대 완벽하게 재생
- EV, PV 인버터 및 스마트 그리드 관련 테스트 응용 분야를 위해 특별히 설계
- 전압 및 주파수에 대한 프로그래밍 가능 슬루레이트 설정
- 프로그래밍 가능 전압 및 전류 제한
- 위상 각도 제어 켜기, 끄기
- 전압 변경 시 TTL 신호 동기화
- PLD(전력선 방해) 시뮬레이션 테스트를 위한 LIST(리스트), PULSE(펄스), STEP(스텝) 모드 기능
- 고조파, 상호 고조파 파형 합성기
- 전류 고조파를 포함한 포괄적인 측정 기능
- 범용 AC 입력 범위
- 표준 USB, LAN 인터페이스
- 옵션 CAN, GPIB 인터페이스
- 보다 높은 전력 응용 분야에 대한 병렬 출력(3상에만 해당)
- Regenerative AC Load Option
클릭 하시면 이동합니다.
크로마 ・ CHROMA
61809/61812/61815
재생 그리드 시뮬레이터
61809/61812/61815 REGENERATIVE GRID SIMULATOR
고출력 밀도
첨단 디지털 제어 시스템 및 냉각 기술을 통해 3U 높이에서 폼 팩터를 사용할 수 있을 뿐만 아니라 15kVA 출력 전력, 350VLN의 넓은 출력 전압 범위, 1상/3상 출력 모드, 100% DC 출력 및 재생 기능과 같은 뛰어난 하드웨어 기능을 달성할 수 있습니다. Chroma는 또한 출력 전압의 상승/하강 슬루레이트와 같은 과도 기능을 개선하여 사용자에게 더 나은 전력 테스트 솔루션을 제공합니다.
시스템 애플리케이션의 경우 Chroma 61809/61812/61815의 3U 높이 폼 팩터는 시스템 캐비닛의 공간을 적게 차지하여 사용자에게 더 많은 공간과 유연성을 제공할 수 있습니다. 또한 사용자 편의를 위해 랩 벤치에 배치할 수도 있습니다.

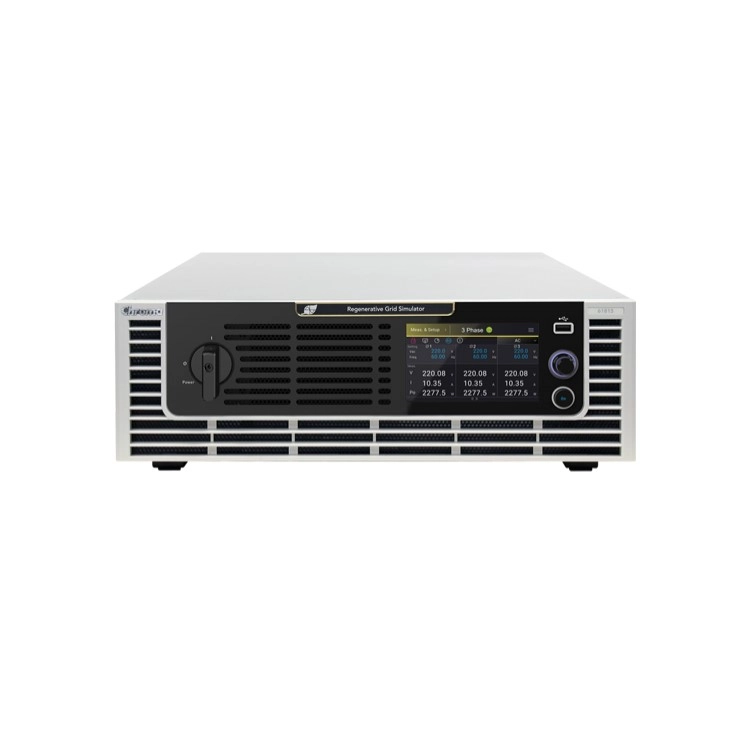

직관적인 터치 스크린
Chroma 61809/61812/61815 모델에는 5" LCD 터치 스크린 인터페이스가 장착되어 있어 사용자가 여러 설정과 작동을 신속하게 수행할 수 있는 직관적인 UI 인터페이스를 제공합니다. 회전 노브는 파라미터 미세 조정을 위해 작동 파라미터 설정 디스플레이를 확대할 수 있습니다. 디스플레이 모드는 측정값을 전체 화면으로 확장하여 쉽게 관찰할 수 있습니다.
범용 AC 입력 전압 범위
Chroma 61809/61812/61815 모델은 광범위한 AC 입력 전압 범위를 지원하며 200VLL ~ 480VLL ± 10% 범위의 3상 입력 전압을 지원할 수 있습니다. 전 세계에서 구현된 3상 200VLL, 380VLL, 400VLL, 480VLL 시스템 대부분에 적용됩니다.
전력선 방해(PLD) 기능
Chroma 61809/61812/61815 모델에는 전력선 방해(PLD) 고급 프로그래밍 기능이 포함되어 있으며 제품 유효성 검사 테스트에 필요한 다양한 유형의 왜곡 전압 파형 및 과도 상태를 시뮬레이션할 수 있습니다. PLD 기능에는 STEP(스텝), PUSLE(펄스), LIST(리스트) 모드 및 SYNTHESIS(합성), Inter-harmonic(상호 고조파) 및 Harmonic Measurement(고조파 측정)이 포함됩니다. STEP(스텝) 및 PUSLE(펄스) 기능을 사용하면 단일 또는 연속 스텝 출력 전압 변경을 수행할 수 있습니다. LIST(리스트) 모드에는 보다 다양한 기능이 포함되어 있어 최대 100개 시퀀스의 복잡한 파형을 구성할 수 있습니다. 이러한 프로그래밍 모드를 사용하면 IEC 61000-4-11/-4-13/-4-14/-4-28과 같은 내성 사양에 필요한 전압 파형을 쉽게 얻을 수 있습니다.
또한 이러한 고급 프로그래밍 모드는 터치 스크린 인터페이스를 사용하여 쉽게 설정할 수 있습니다. 예를 들어 LIST 모드에서 편집 페이지는 모든 시퀀스를 직접 설정할 수 있으며, 조정이 필요한 경우 검색 기능을 사용하여 시퀀스를 신속하게 찾을 수 있습니다. 사용자들은 복사 및 붙여넣기 기능뿐만 아니라 프로그래밍 같은 보다 직관적이고 편리한 스마트폰을 사용할 수 있습니다.
SYNTHESIS(합성) 기능을 사용하면 50/60Hz 기본 주파수를 기반으로 최대 50차의 주기적 고조파 전압 파형을 생성할 수 있습니다. Inter-harmonic(상호 고조파) 기능을 사용하면 50/60Hz 기본 주파수 외에 0.01Hz~2400Hz 범위의 주파수 스위핑을 수행할 수 있습니다. 이 특수 기능은 사용자가 공진 지점을 찾는 데 도움을 줍니다. 고조파 측정 기능은 전압 또는 전류의 50차 고조파를 측정할 수 있으며 기본 전압, DC 성분 및 총 고조파 왜곡과 같은 값을 표시할 수 있습니다.
마스터-슬레이브 병렬 출력 기능
Chroma 61809/61812/61815 모델은 최대 3개의 유닛을 병렬로 구성할 때 출력 전력을 확장할 수 있는 마스터 슬레이브 병렬 출력 기능을 제공합니다. 마스터 슬레이브 병렬 설정에서 3개의 61815 재생 그리드 시뮬레이터를 연결하면 9U 높이 공간에서 45kVA의 총 출력 전력으로 고출력 밀도 구성을 달성할 수 있습니다.
주요 응용 분야
공통 전력 테스트 및 전력 그리드 관련 테스트
Chroma 61809/61812/61815 모델은 재생 그리드 시뮬레이터는 프로그래밍 가능 입력 소스가 필요한 산업용 전자제품과 가전제품과 같은 일반적인 전자 제품 테스트에 적합하게 설계된 전체 4개의 사분면을 지원하는 완벽하게 재생되는 AC 전원 공급 장치입니다. 또한 PV 인버터 및 온라인 UPS 테스트를 위해 그리드 특성을 시뮬레이션하도록 설계되었습니다. 아래 표시된 대로 다양한 유형의 응용 분야를 원활하게 지원하기 위해 전력은 DUT로부터의 소스 및 싱크 둘 다일 수 있습니다. DUT 소스 전류의 경우 감지 회로가 과도 전력을 감지하고 그리드로 다시 재활용됩니다.
전기 자동차 관련 테스트
Chroma 61809/61812/61815 모델은 전기 자동차 공급 장비(EVSE), 온보드 충전기(OBC)와 같은 전기 자동차 산업 관련 제품에 대한 완전한 전원 테스트 솔루션을 제공할 수 있으며 EVSE 테스트 규정 SAE J1772(AC 레벨 1, AC 레벨 2, China OBC 테스트 규정 QC/T 895)를 준수할 수도 있습니다. 또한 OBC의 발전 추세는 V2G(Vehicle to Grid), V2L(Vehicle to Load), V2H(Vehicle to Home) 기술과 같은 양방향 충전 및 방전 분야로 이동하고 있습니다. 재생 기능, 옵션 AC 로드 기능 및 고급 프로그래밍 PLD 기능을 통해 Chroma 61809/61812/61815 모델은 양방향 충전기(BOBC)와 관련된 테스트 적용 요건을 충족할 수 있습니다.
Regenerative AC Load
Chroma 61809/61812/61815 models are available with an optional Regenerative AC Load function (B618007). This option allows for a single device to function as either an AC load or an AC source. This function is intended but not limited to EVSE charging station, hybrid PV inverter, UPS and bi-directional on board charger(BOBC) related test applications.
Powerful Hardware
When Chroma 61809/61812/61815 models operated at AC Load mode, it brings not only the four-quadrant regenerative function with energy savings, but is also single- or 3-phase selectable. In addition, it can support three units in parallel providing a 45kW AC load test solution.
Flexible Setting Mode
Chroma 61809/61812/61815 regenerative AC load function includes constant current, constant power, and constant impedance modes. An additional setting parameter is crest factor (CF) or voltage/current phase difference (θ) which includes Rectified Mode or Lead/Lag Mode respectively. Rectified Mode can simulate the characteristics of a rectified load by setting the CF from 1.414 to 3, providing a non-sinusoidal loading function. Lead/Lag Mode simulates capacitive or inductive load characteristics by setting phase leading or lagging 0°~90° between voltage and current.
Half-Wave Loading Function
The regenerative AC load option provides a half-wave loading function via CC Rectified Mode. It can provide positive, negative half-wave loading, and 90° leading, trailing edge loading which simulates the characteristics of a SCR/TRIAC. The application include simulating the loading of temperature/light controlling household appliances, protection circuits, induction motors, and testing the output stability of the voltage source.
Stable Loading Capability
Chroma 61809/61812/61815 regenerative AC load provides a load on standby function when the voltage source is starting or is interrupted. It can be used to test the endurance and reliability of an inverter or UPS during power on with a load and various voltage dips, spikes, and other interruptions.
