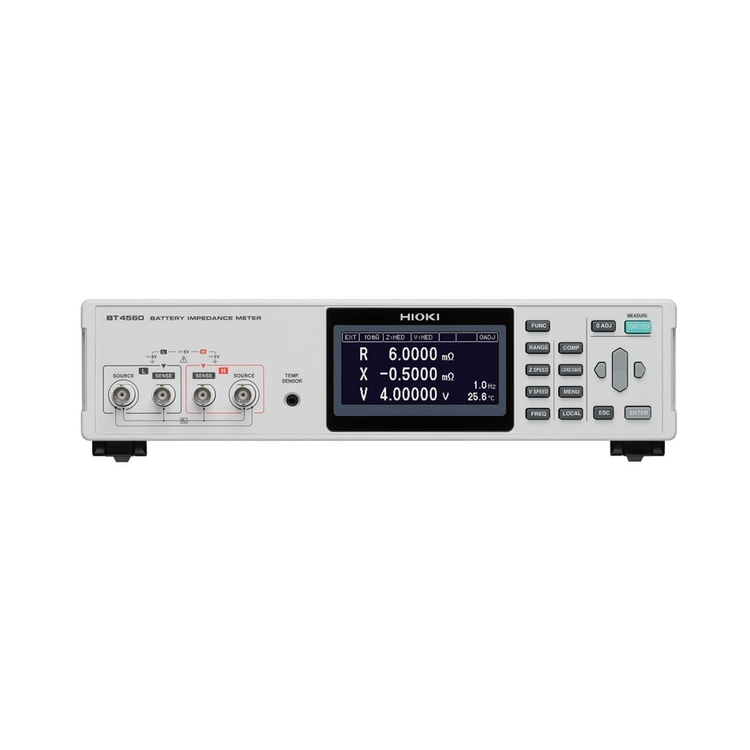

HIOKI BT4560-50 배터리 임피던스 미터
HIOKI BT4560-50 배터리 임피던스 미터
HIOKI BT4560-50 BATTERY IMPEDANCE METER
- 저주파 AC-IR ※1 측정으로 배터리의 반응저항을 측정
※ 1 1Hz 이하의 저주파로 내부 임피던스를 측정하여 배터리 셀의 품질을 확보 - 저 임피던스 배터리도 확실 ※2 하게 측정
※ 2 S/N 비를 개선하여 3mΩ 레인지에서 측정 전류 1.5A - 접촉 저항과 배선 저항의 영향을 적게 받는 회로 구성으로 안정된 측정을 실현
- 6 자리 반의 DMM 상당의 전압 측정 기능 (± 0.0035 % rdg.)
핵심 사양
HIOKI BT4560-50 배터리 임피던스 미터
- 0.01 Hz~1.05 kHz EIS 측정
- 임피던스·전압·온도 동시 측정
원산지 JAPAN
제조사 HIOKI
브랜드 HIOKI
무게 1kg
택배 · 기본 무료
BT4560-50 선택 가이드
공식 사양
- 0.01 Hz~1.05 kHz EIS 측정
- 임피던스·전압·온도 동시 측정
- 배터리 연구개발·생산라인 평가
선택 전에 확인할 조건
- 허용 입력 전압은 최대 5 V입니다. 셀 전압을 확인하세요.
- 측정 프로브는 포함되지 않으므로 별도 선택·구매하세요.
- 온도 측정에 필요한 센서 구성을 확인하세요.
- 구형 BT4560 및 BT4560-60과 모델별 주파수 범위를 구분하세요.
셀 전압, 관심 주파수와 예상 임피던스를 알려주세요.
구성·견적 문의HIOKI BT4560-50 제품 정보
주요 사양
| 모델 | BT4560-50 (배터리 임피던스 미터, EIS 측정) |
|---|---|
| 측정 항목 | 임피던스, 전압, 온도 |
| 임피던스 측정 파라미터 | R(저항), X(리액턴스), Z(임피던스), θ(위상각) |
| 측정 주파수 | 0.01 Hz ~ 1050 Hz |
| 임피던스 측정 레인지 | 3.0000 mΩ / 10.0000 mΩ / 100.000 mΩ |
| 측정 전류 | 3 mΩ 레인지 1.5 A rms / 10 mΩ 레인지 500 mA rms / 100 mΩ 레인지 50 mA rms |
| 전압 측정 | 5.00000 V 단일 레인지, 측정 시간 0.1 s(FAST) ~ 1.0 s(SLOW) |
| 온도 측정 | -10.0 ~ 60.0 ℃, 측정 시간 2.3 s |
| 기본 정확도 | |Z| ±0.4 % rdg. / θ ±0.1° / 전압 ±0.0035 % rdg. ±5 dgt. / 온도 ±0.5 ℃ (10.0 ~ 40.0 ℃) |
| 허용 입력 전압 | 최대 5 V |
| 주요 기능 | 컴퍼레이터, 자기 교정, 샘플 지연, 평균, 전압 제한, 임피던스 측정용 전위 구배 보상, 교류 신호 인가 중 충방전 방지, 키 잠금, 시스템 테스트, 패널 저장·불러오기(최대 126조건) |
| 인터페이스 | LAN, RS-232C, USB, EXT. I/O (NPN/PNP 전환) |
| 전원 | AC 100 ~ 240 V, 50/60 Hz, 정격 전력 최대 80 VA |
| 크기·무게 | 약 330 mm(W) × 80 mm(H) × 293 mm(D), 약 3.8 kg |
사양은 제조사 BT4560-50 제품 페이지와 취급설명서(2024년 5월 개정 4판) 기준입니다. 측정 프로브는 제조사 자료상 제품에 포함되지 않으며, 4단자 프로브 L2000은 BT4560-50에 연결하면 3 mΩ 레인지에서 사용할 수 없습니다. 제조사 자료의 표준 액세서리 표기: 전원 코드, 취급설명서, 제로 조정 보드, USB 케이블(A-B형) 각 1개. 실제 판매 구성은 견적 시 확인하세요. 본문 이미지는 BT4560(구형 형명) 카탈로그라 주파수 하한 등이 BT4560-50과 다르니 이 표를 기준으로 하세요. 세부 사양·기본 구성품은 견적·주문 시 확인하세요.
히오키 ・ HIOKI
BT4560-50
배터리 임피던스 미터
BT4560-50 BATTERY IMPEDANCE METER

전극의 반응 저항, 전해액 저항, 용접 저항 관리에・측정 주파수를 0.01 Hz〜1.05 kHz 범위에서 임의로 설정할 수 있습니다. ・낮은 주파수로 전극 반응 저항을 측정할 수 있습니다. ・높은 주파수로 전해액 저항, 용접 저항을 측정할 수 있습니다. | ![]() |
배터리의 불량요인을 발견, 해석, 열화 해석을 효율화BT4560+SW1001 측정 예 |
