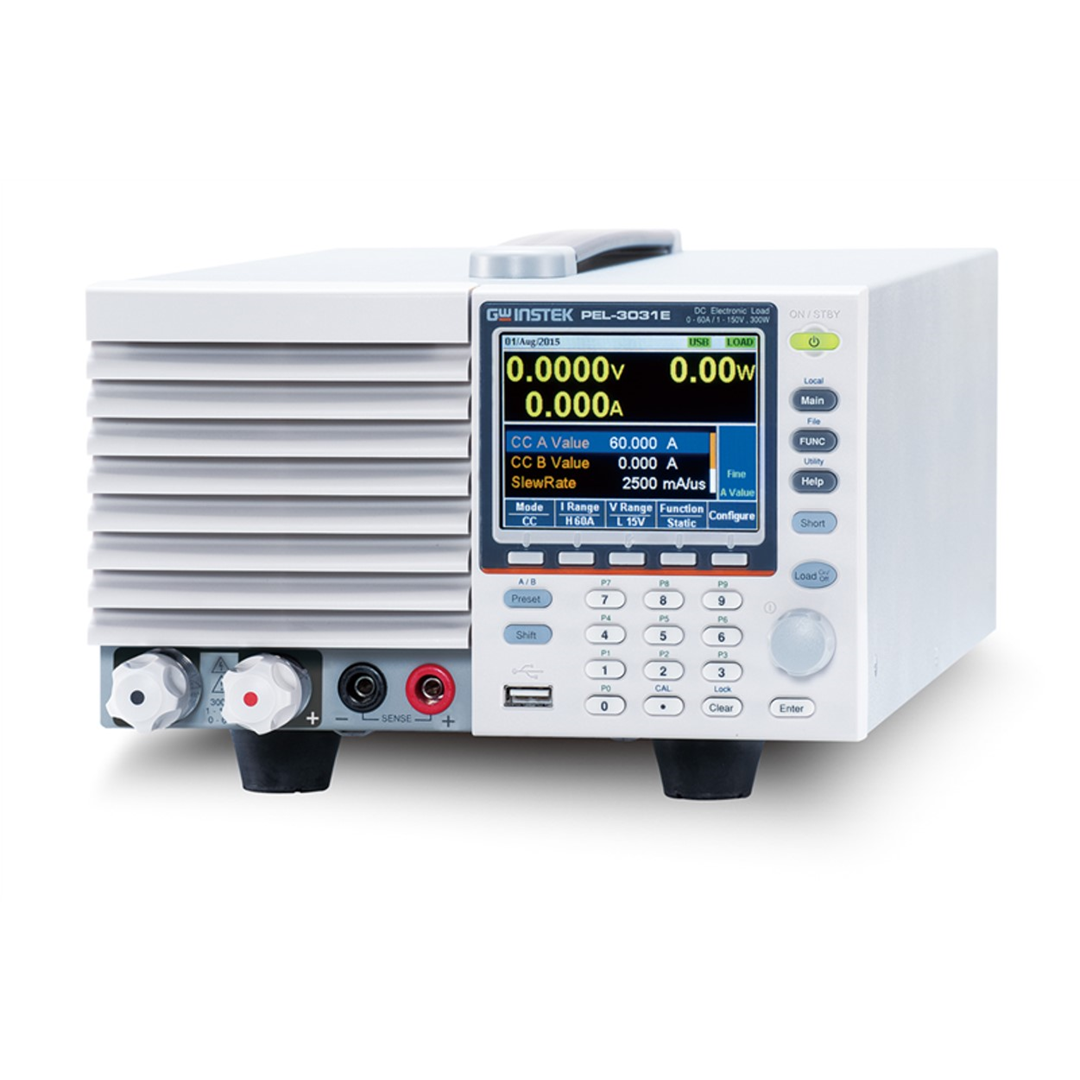

GW INSTEK PEL-3032E 프로그래머블 벤치탑 DC 전자부하
가격문의(상세정보 참조)
GW INSTEK PEL-3032E 프로그래머블 벤치탑 DC 전자부하
GW INSTEK PEL-3032E Programmable D.C. Electronic Load
- 프로그래머블 벤치탑 DC 전자부하, PEL-3000E
- 입력 채널 : 1CH
- 입력 전압 : 1~150V/2.5V~500V
- 입력 전류 : 0~60A/0~15A
- 입력 전력 : 300W
- 인터페이스 : USB, GPIB(옵션), RS-232(공장옵션)
클릭 하시면 이동합니다.
굿윌인스텍 ・ GW INSTEK

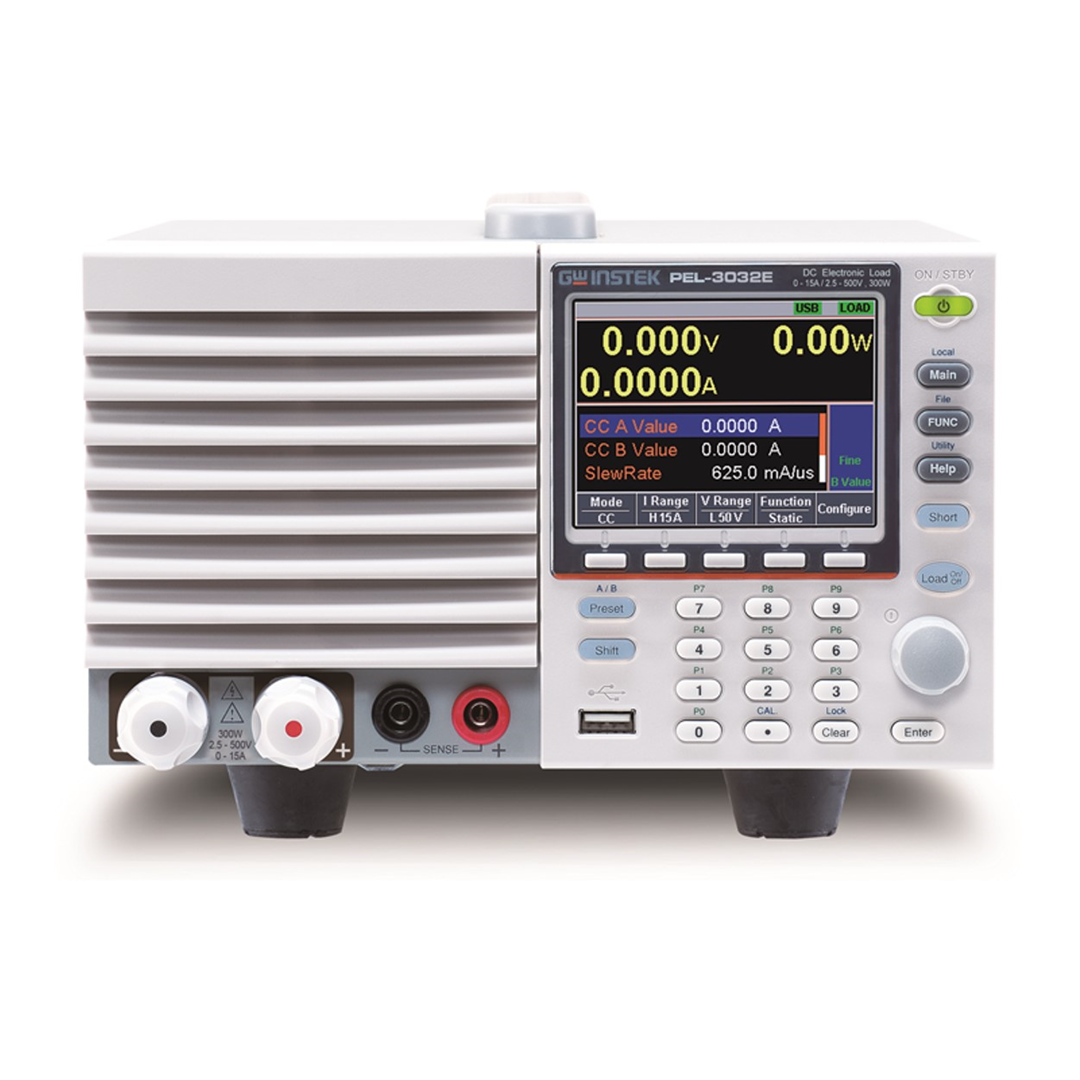

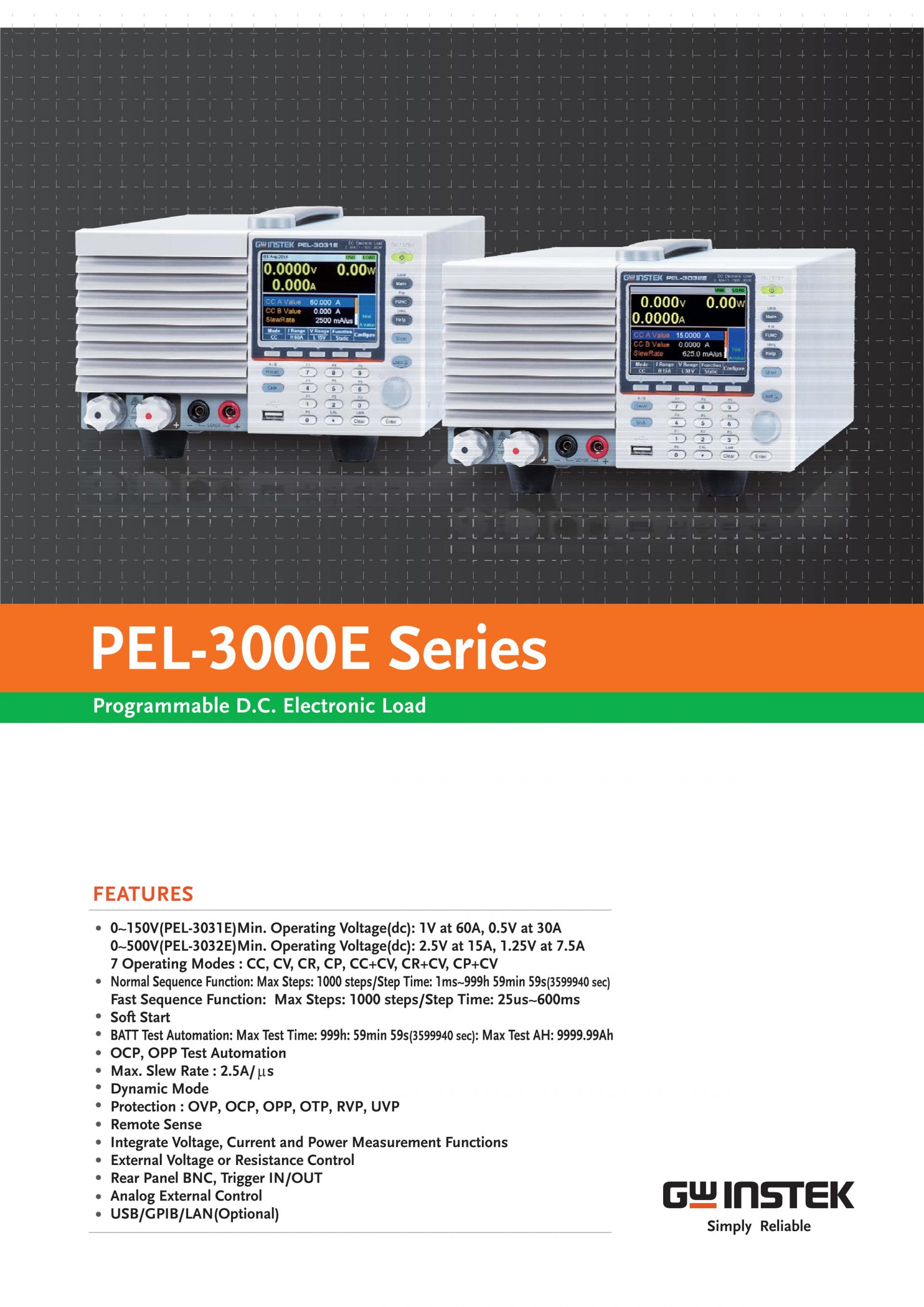

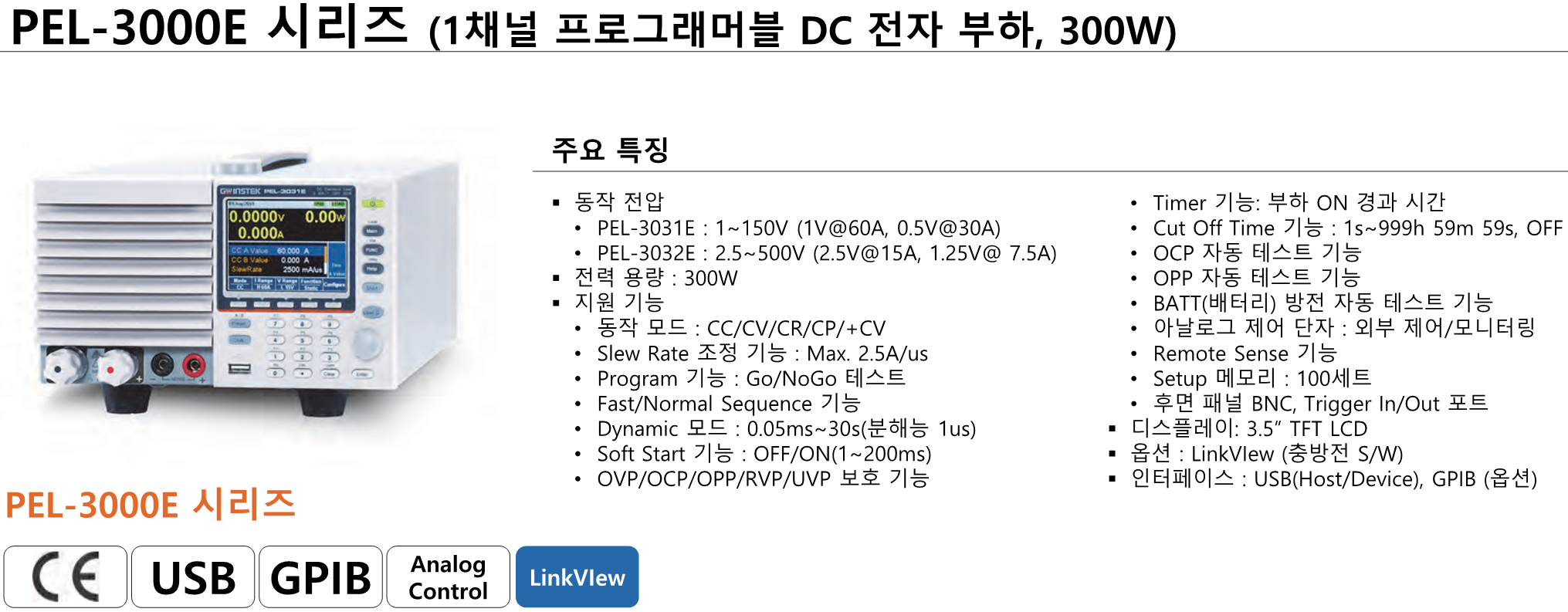

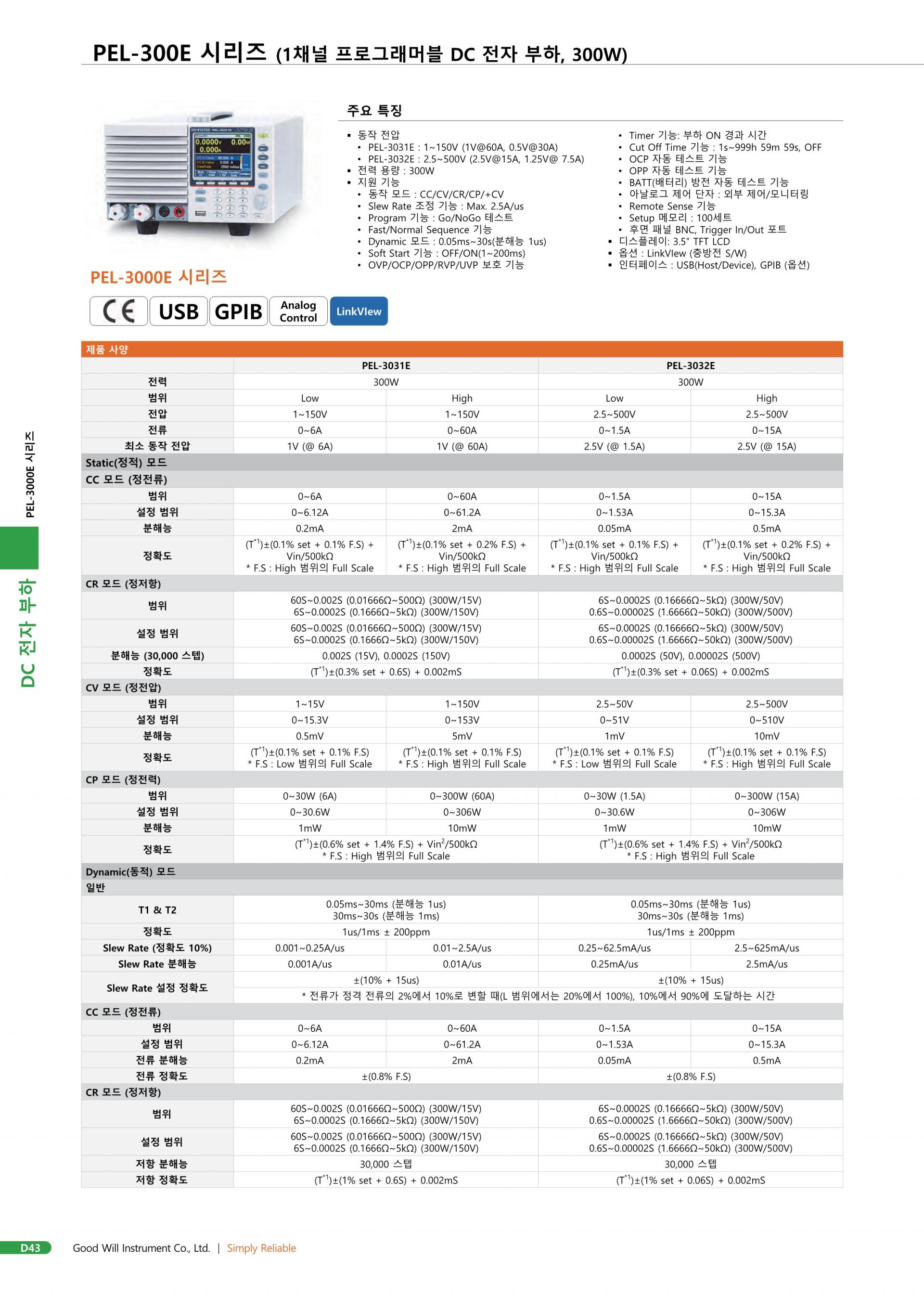

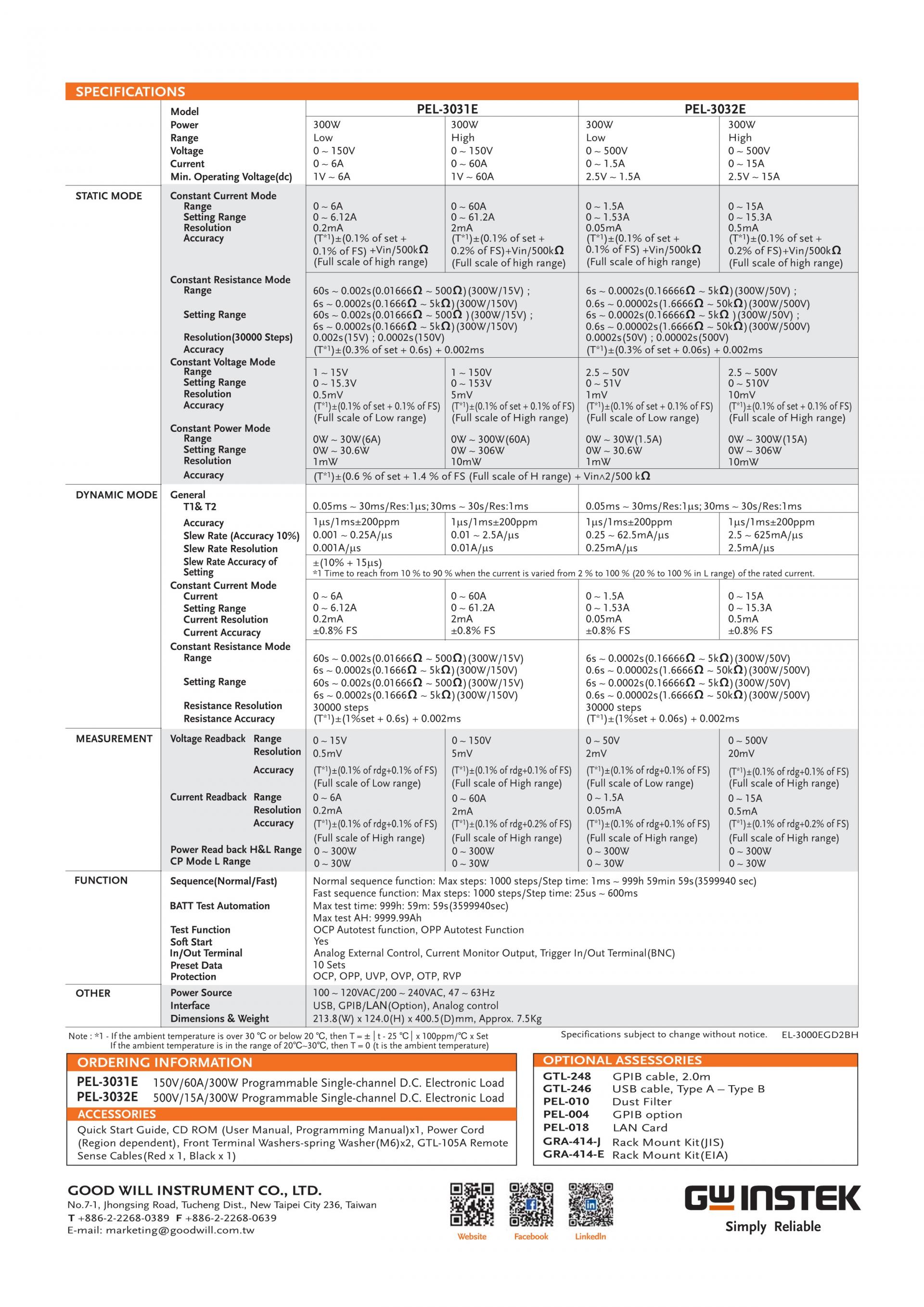

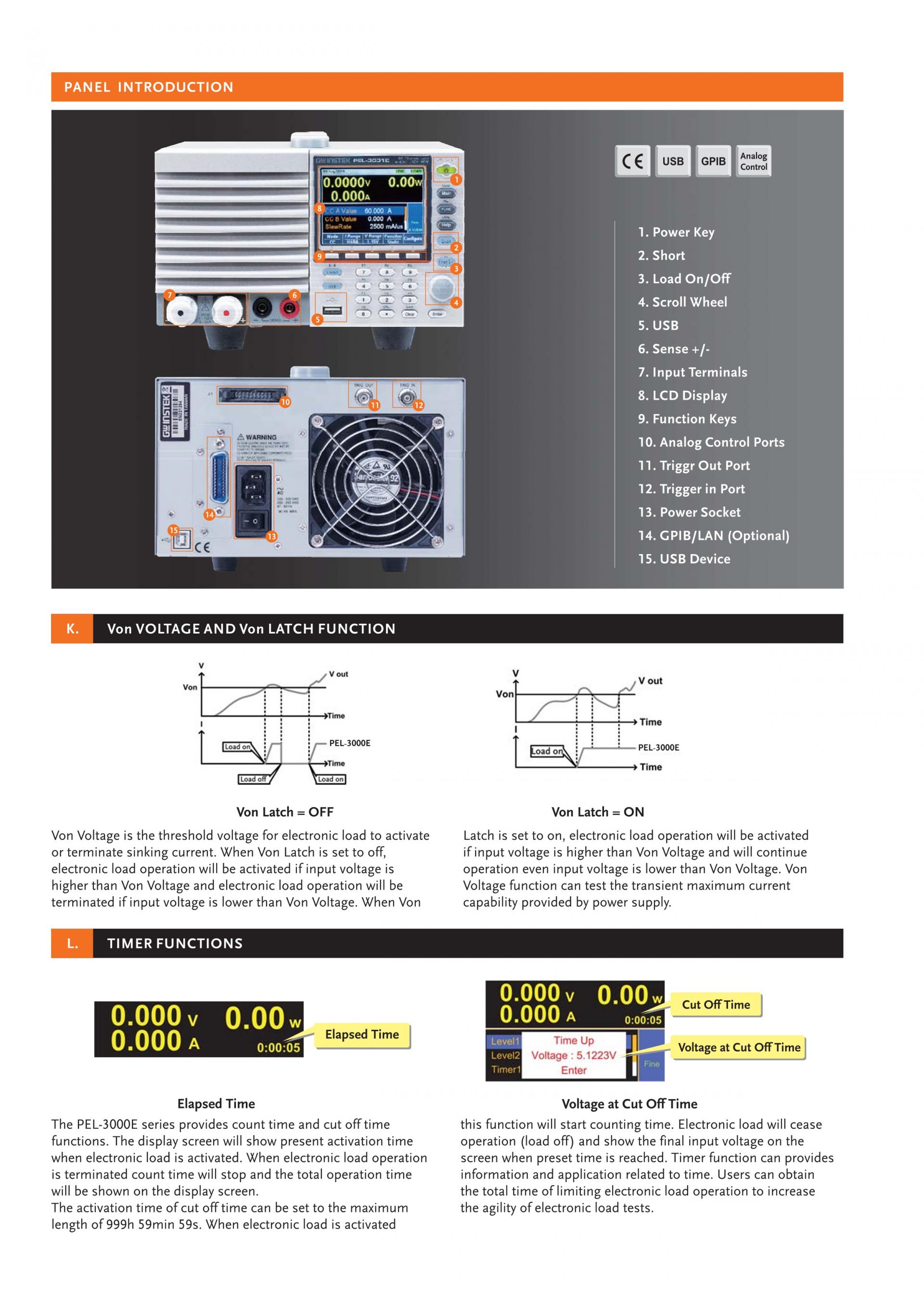

PEL-3032E
프로그래머블 벤치탑 DC 전자부하
PEL-3032E Programmable D.C. Electronic Load
• PEL-3000E Series
PEL-3031E ・ PEL-3032E
특징
- 7 작동 모드: CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
- 빠른/일반 시퀀스 기능
- 소프트 스타트
- 배터리 방전 테스트
- OCP 、 OPP 테스트 자동화
- 최대 회전율: 2.5A/us
- 동적 모드
- 보호: OVP, OCP, OPP, OTP, RVP, UVP
- 원격 감지
- 전압, 전류 및 전력 측정 기능 통합
- 외부 전압 또는 저항 제어
- 후면 패널 BNC, 트리거 IN/OUT
- 아날로그 외부 제어
- USB/GPIB(옵션)
Features
- 7 Operating Modes: CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
- Fast/ Normal Sequence Function
- Soft Start
- Battery discharge test
- OCP、OPP test Automation
- Max. Slew Rate: 2.5A/us
- Dynamic mode
- Protection: OVP, OCP, OPP, OTP, RVP, UVP
- Remote Sense
- Integrate voltage, current and power measurement functions
- External Voltage or Resistance Control

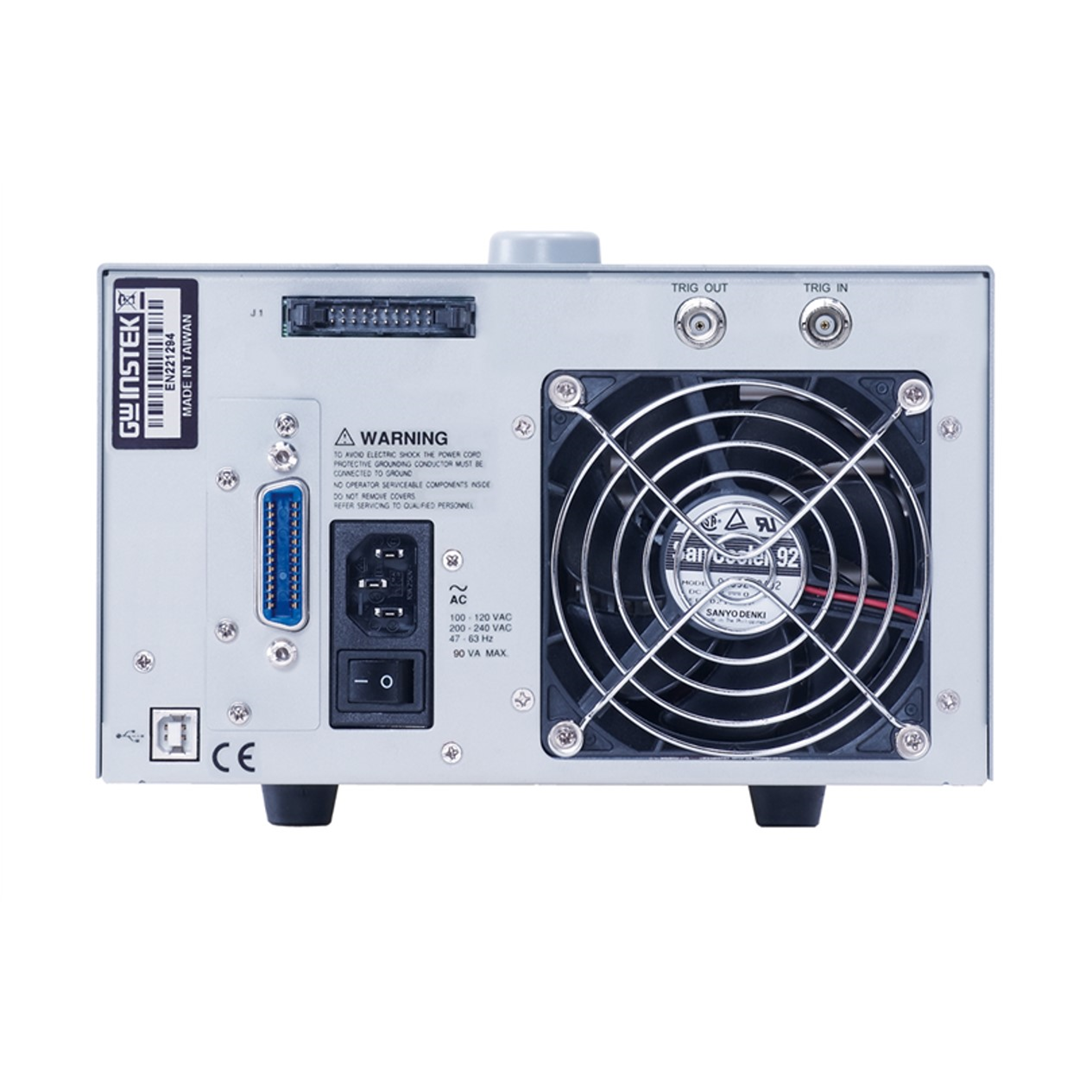

- Rear Panel BNC、Trigger IN/OUT
- Analog External Control
- USB/GPIB(Optional)
설명
GW Instek은 새로운 PEL-3000E 시리즈 프로그래밍 가능 단일 채널 전자 부하를 출시합니다. 시리즈에서 PEL-3031E는 300W(1V~150V/60A)를 제공하고 PEL-3032E는 300W(2.5V~500V/15A) 전류 싱크 기능을 제공합니다. PEL-3000 시리즈를 계승한 PEL-3000E는 읽기 쉬운 LCD 패널과 사용자 친화적인 인터페이스를 갖추고 있습니다. 이 모델은 중저전력 소비 가 필요한 전자 부품, 배터리, 휴대용 충전기 및 전력 제품에 대한 고속 및 정확한 측정 기능을 제공합니다.
PEL-3000E 시리즈는 60mA부터 시작하는 전류 싱크 동작을 위해 설계되었으며 충전기, 어댑터, 다양한 전원 공급 장치, 휴대용 충전기를 포함한 측정 애플리케이션을 목표로 한다.
PEL-3000E에는 7가지 작동 모드가 있습니다. 그 중 4가지 기본 작동 모드는 정전류, 정전압, 정저항 및 정전력입니다. 세 가지 다른 결합 작동 모드는 정전류 + 정전압, 정저항 + 정전압, 정전력 + 정전압입니다. 사용자는 제품의 테스트 요구 사항에 따라 작동 모드를 선택할 수 있습니다. CC 모드의 경우 전자 부하는 설정된 전류 값에 따라 정전류를 싱크합니다. CV 모드의 경우 전자 부하는 소스 전압을 프로그래밍된 값으로 제어하기에 충분한 전류를 싱크하려고 시도합니다. CR 모드의 경우 전자 부하는 설정된 저항 값에 따라 입력 전압에 선형 비례하는 전류를 싱크합니다. CP 모드의 경우 전자 부하는 프로그래밍된 전원 설정에 따라 부하 전력 싱킹 작동을 시작합니다(부하 전압 x 부하 전류).
다양한 테스트 조건의 요구 사항을 충족하기 위해 정적 기능은 정전류를 싱크하는 것입니다. Dynamic 기능은 주기적으로 두 개의 싱크 조건 사이를 전환하는 기능이고, Sequence 기능은 두 개 이상의 싱크 조건에 대한 테스트를 제공하는 기능입니다. 시퀀스 기능은 일반 시퀀스와 빠른 시퀀스로 나눌 수 있습니다. 일반 시퀀스는 사용자가 다양한 싱킹 조건(CC, CR, CV 또는 CP 모드) 및 시간(조정 가능한 범위: 1ms ~ 999h 59min 59s)에 따라 일련의 변화하는 전류 싱크 조건을 설정할 수 있도록 하는 복잡한 시퀀스를 생성하는 가장 유연한 수단입니다. ). 빠른 시퀀스를 통해 가장 작은 단계에 대해 25us의 시간 분해능을 설정할 수 있습니다. 여러 단계에 대한 매개변수를 설정하면 다양한 실제 부하 조건의 연속적인 전류 변화를 시뮬레이션할 수 있습니다. 예를 들어, 전자 부하를 사용하여 전원 구동 도구의 전원 공급 장치를 테스트하는 동안 먼저 오실로스코프와 도구에서 전류 프로브로 파형을 얻은 다음 얻은 파형을 사용하여 전자 부하의 시퀀스 기능을 통해 시뮬레이션된 전류 파형을 편집할 수 있습니다. 전동 공구를 테스트하고 작동 상태를 분석합니다. Soft Start 기능을 사용하면 전자 부하의 설정 전류에 도달하는 데 필요한 시간을 결정하는 전류 싱크의 상승 시간을 결정할 수 있습니다. 저항 또는 전력 값. Soft Start에 대한 적절한 상승 시간을 설정하면 DUT(전원 공급 장치)의 과도 출력 전류로 인한 출력 전압 변동을 방지하는 데 효과적입니다. 일반 DC 부하는 소프트 스타트 기능이 없습니다.
고속 전류 싱크 동작을 수행할 때 전자 부하와 DUT를 연결하는 케이블의 인덕턴스 효과는 전자 부하의 입력 단자에 과도 전압 강하를 일으키므로 전압이 비단조적으로 증가합니다. PEL-3000E의 소프트 스타트 기능은 출력 전압을 Monotonic 증가시킬 뿐만 아니라 DUT에 돌입 전류 및 서지 전압이 발생하는 것을 방지합니다. 예를 들어 전원 공급 장치, LED 및 DC 부하(소프트 스타트 기능 활성화)를 사용한 테스트는 돌입 전류 및 서지 전압으로 인해 LED가 손상되는 것을 방지할 수 있습니다.
PEL-3000E의 내장된 BATT 테스트 자동화는 방전 전류 설정을 위한 상승 및 하강 슬루율 뿐만 아니라 보다 유연한 방전 중지 설정과 함께 배터리 방전 애플리케이션을 제공합니다. OCP, OPP 테스트 Automation for DUT(ex. Power Supply)는 사용자에게 DUT의 활성화 지점을 확인하기 위한 고해상도 측정 값을 제공합니다. 사용자가 DUT의 실제 과보호 활성화 지점이 규정을 충족하는지 판단할 수 있도록 측정 결과를 제공합니다. 그 외에도 PEL-3000E는 사용자에게 외부 전압, 외부 저항 및 스위치로부터 PEL-3000E를 제어할 수 있는 아날로그 제어 단자를 제공합니다. 아날로그 제어 단자는 또한 전자 부하의 상태를 모니터링하고 보호 경보를 표시할 수 있습니다.
Description

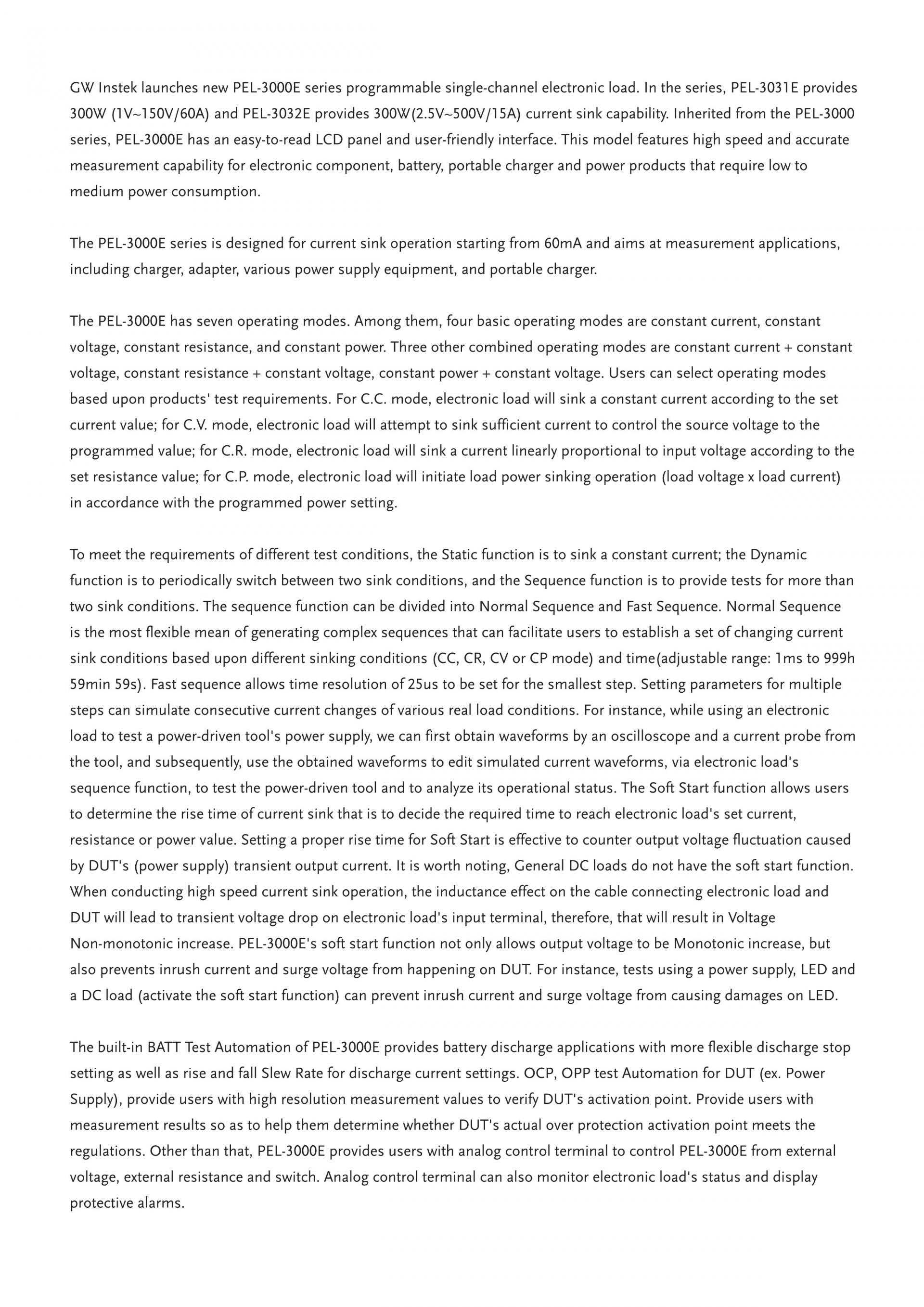

GW Instek launches new PEL-3000E series programmable single-channel electronic load. In the series, PEL-3031E provides 300W (1V~150V/60A) and PEL-3032E provides 300W(2.5V~500V/15A) current sink capability. Inherited from the PEL-3000 series, PEL-3000E has an easy-to-read LCD panel and user-friendly interface. This model features high speed and accurate measurement capability for electronic component, battery, portable charger and power products that require low to medium power consumption.
The PEL-3000E series is designed for current sink operation starting from 60mA and aims at measurement applications, including charger, adapter, various power supply equipment, and portable charger.

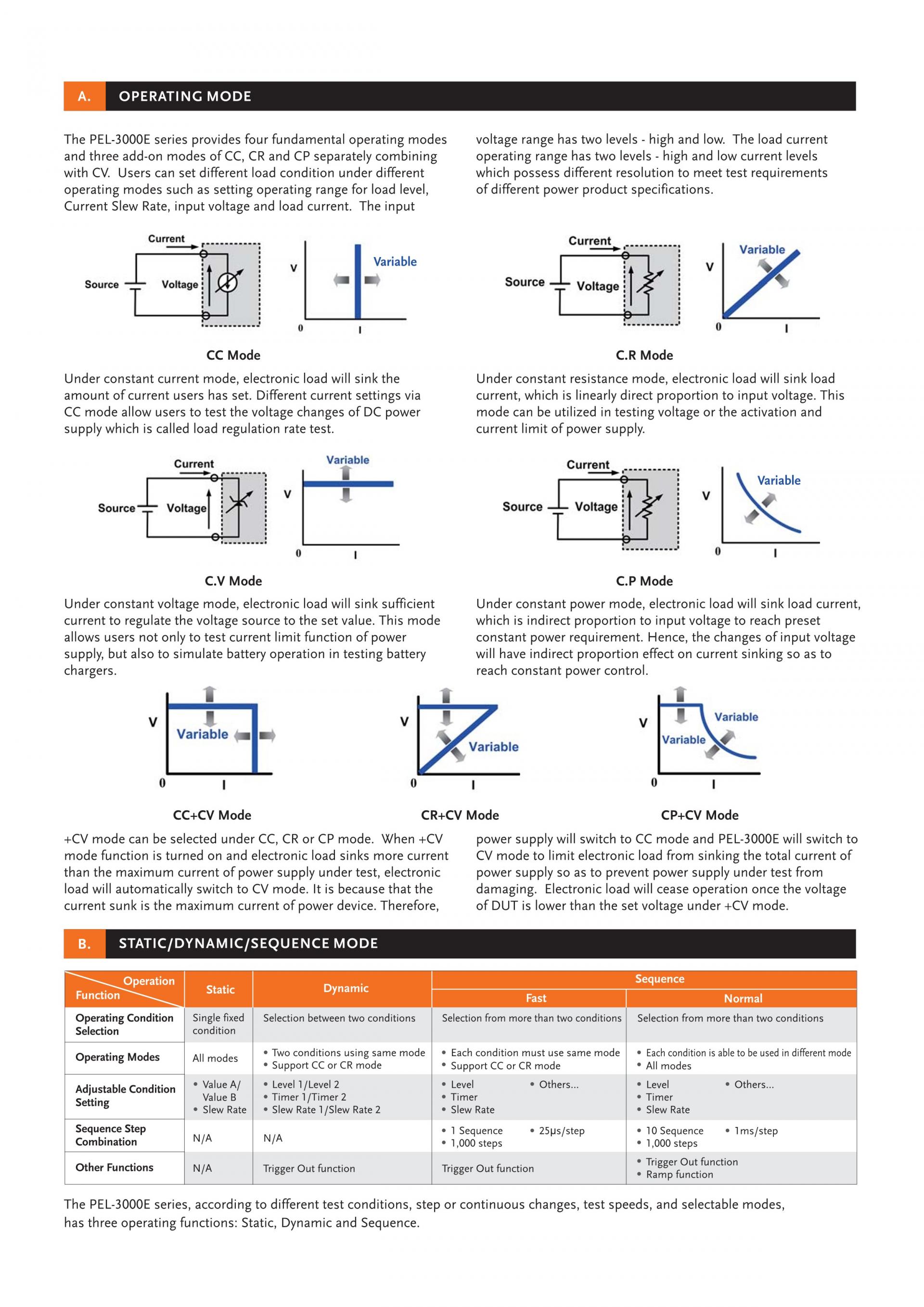

The PEL-3000E has seven operating modes. Among them, four basic operating modes are constant current, constant voltage, constant resistance, and constant power. Three other combined operating modes are constant current + constant voltage, constant resistance + constant voltage, constant power + constant voltage. Users can select operating modes based upon products' test requirements. For C.C. mode, electronic load will sink a constant current according to the set current value; for C.V. mode, electronic load will attempt to sink sufficient current to control the source voltage to the programmed value; for C.R. mode, electronic load will sink a current linearly proportional to input voltage according to the set resistance value; for C.P. mode, electronic load will initiate load power sinking operation (load voltage x load current)in accordance with the programmed power setting.

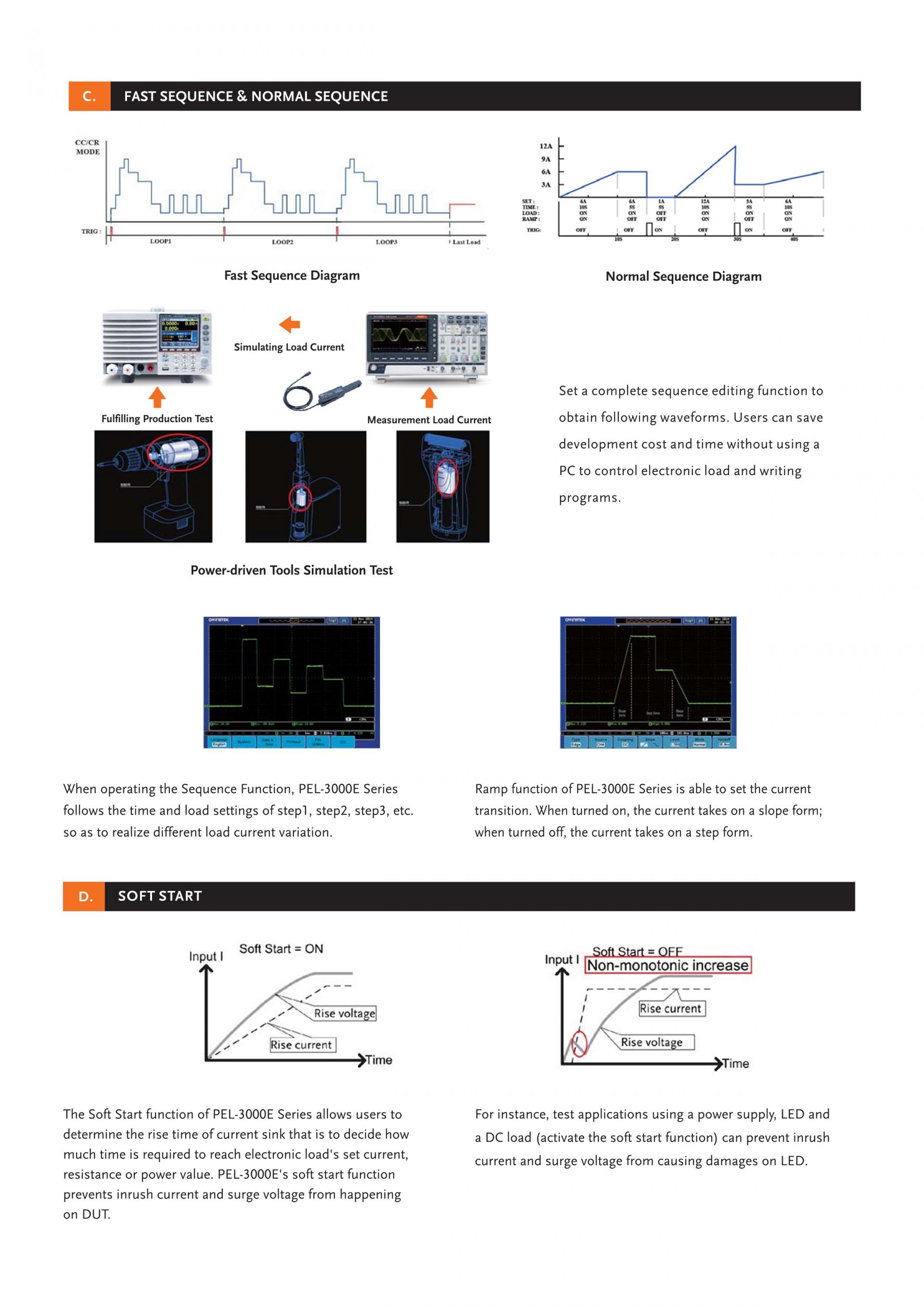

To meet the requirements of different test conditions, the Static function is to sink a constant current; the Dynamic function is to periodically switch between two sink conditions, and the Sequence function is to provide tests for more than two sink conditions. The sequence function can be divided into Normal Sequence and Fast Sequence. Normal Sequence is the most flexible mean of generating complex sequences that can facilitate users to establish a set of changing current sink conditions based upon different sinking conditions (CC, CR, CV or CP mode) and time(adjustable range: 1ms to 999h 59min 59s). Fast sequence allows time resolution of 25us to be set for the smallest step. Setting parameters for multiple steps can simulate consecutive current changes of various real load conditions. For instance, while using an electronic load to test a power-driven tool's power supply, we can first obtain waveforms by an oscilloscope and a current probe from the tool, and subsequently, use the obtained waveforms to edit simulated current waveforms, via electronic load's sequence function, to test the power-driven tool and to analyze its operational status. The Soft Start function allows users to determine the rise time of current sink that is to decide the required time to reach electronic load's set current, resistance or power value. Setting a proper rise time for Soft Start is effective to counter output voltage fluctuation caused by DUT's (power supply) transient output current. It is worth noting, General DC loads do not have the soft start function.
When conducting high speed current sink operation, the inductance effect on the cable connecting electronic load and DUT will lead to transient voltage drop on electronic load's input terminal, therefore, that will result in Voltage Non-monotonic increase. PEL-3000E's soft start function not only allows output voltage to be Monotonic increase, but also prevents inrush current and surge voltage from happening on DUT. For instance, tests using a power supply, LED and a DC load (activate the soft start function) can prevent inrush current and surge voltage from causing damages on LED.

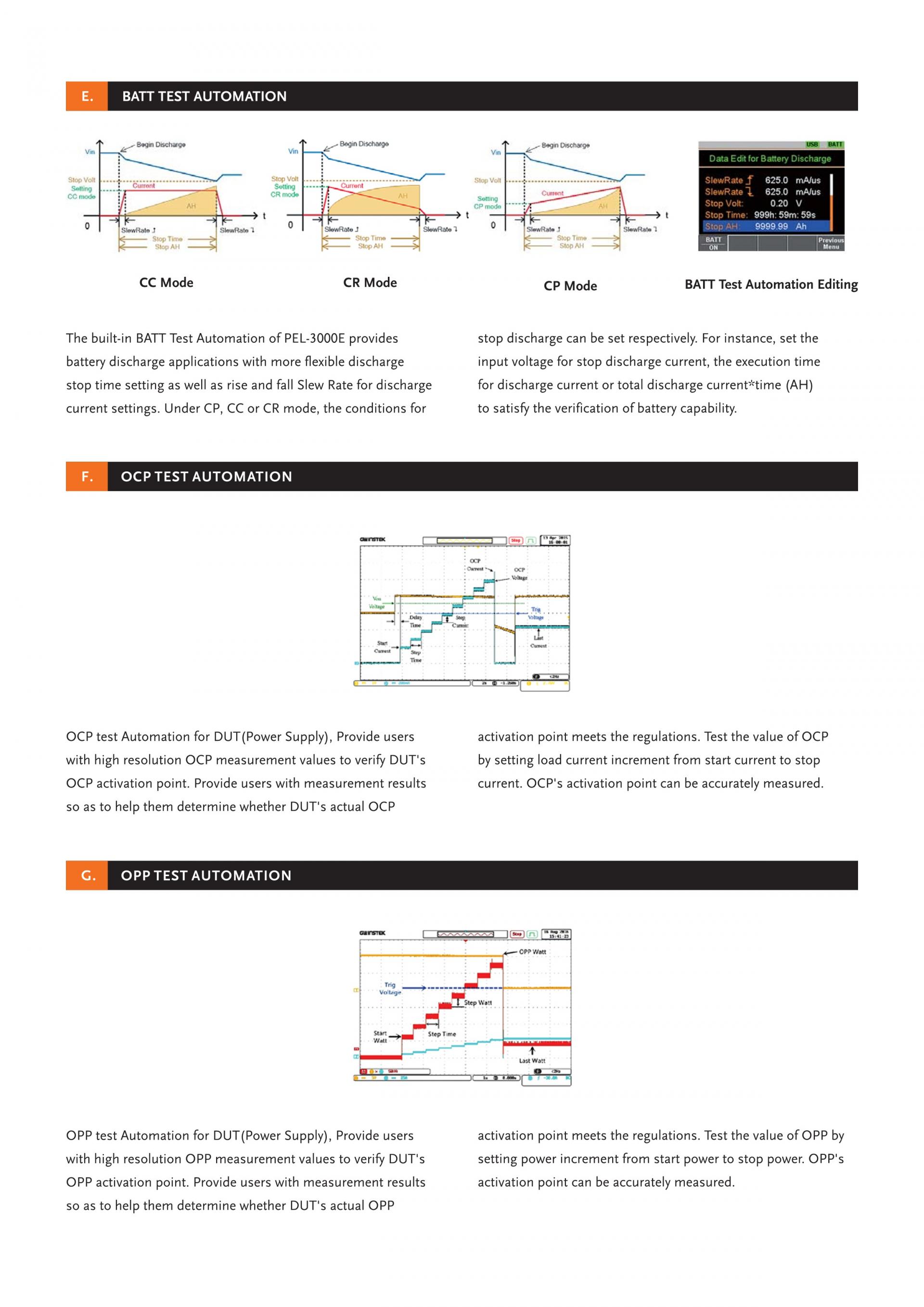

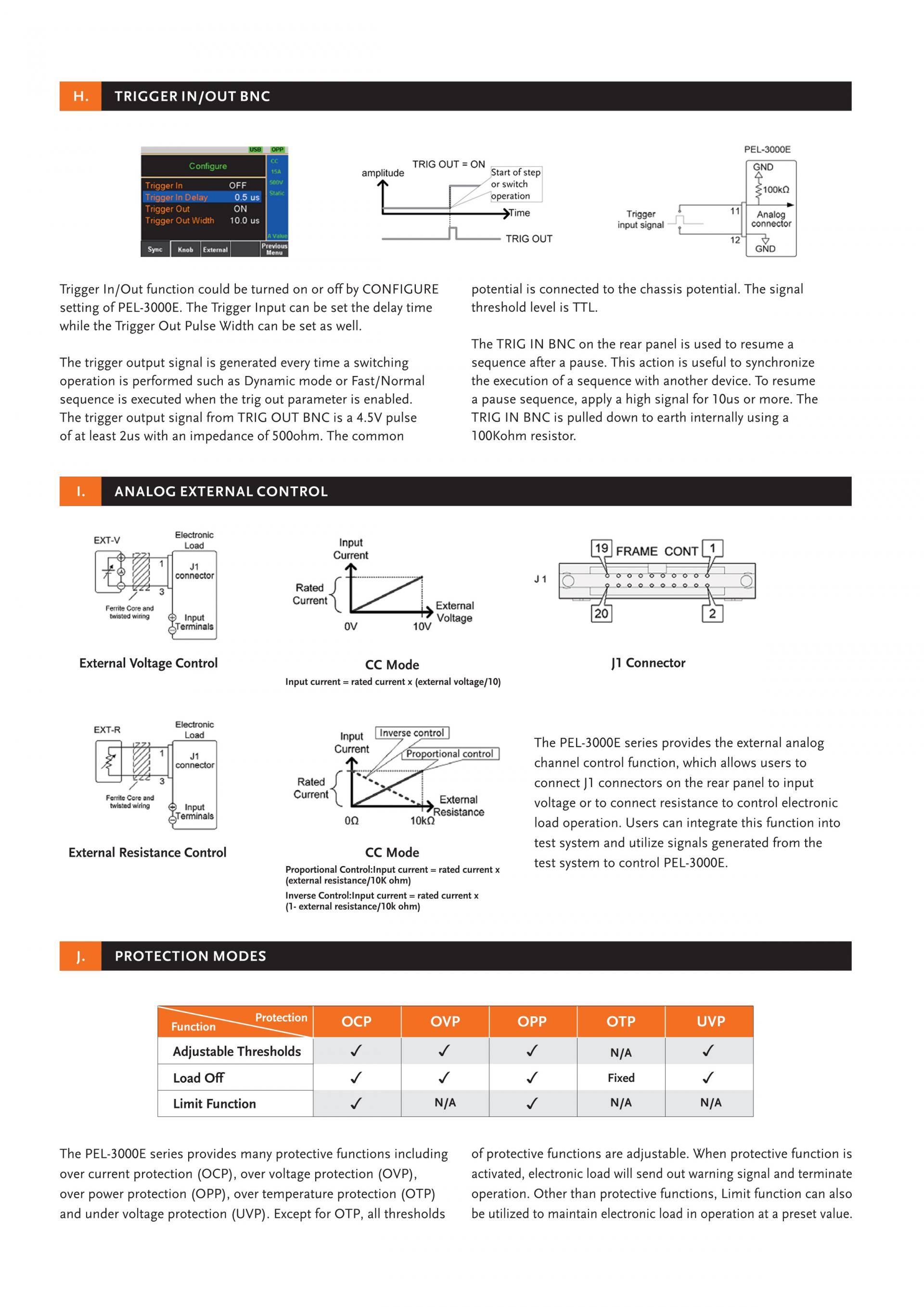

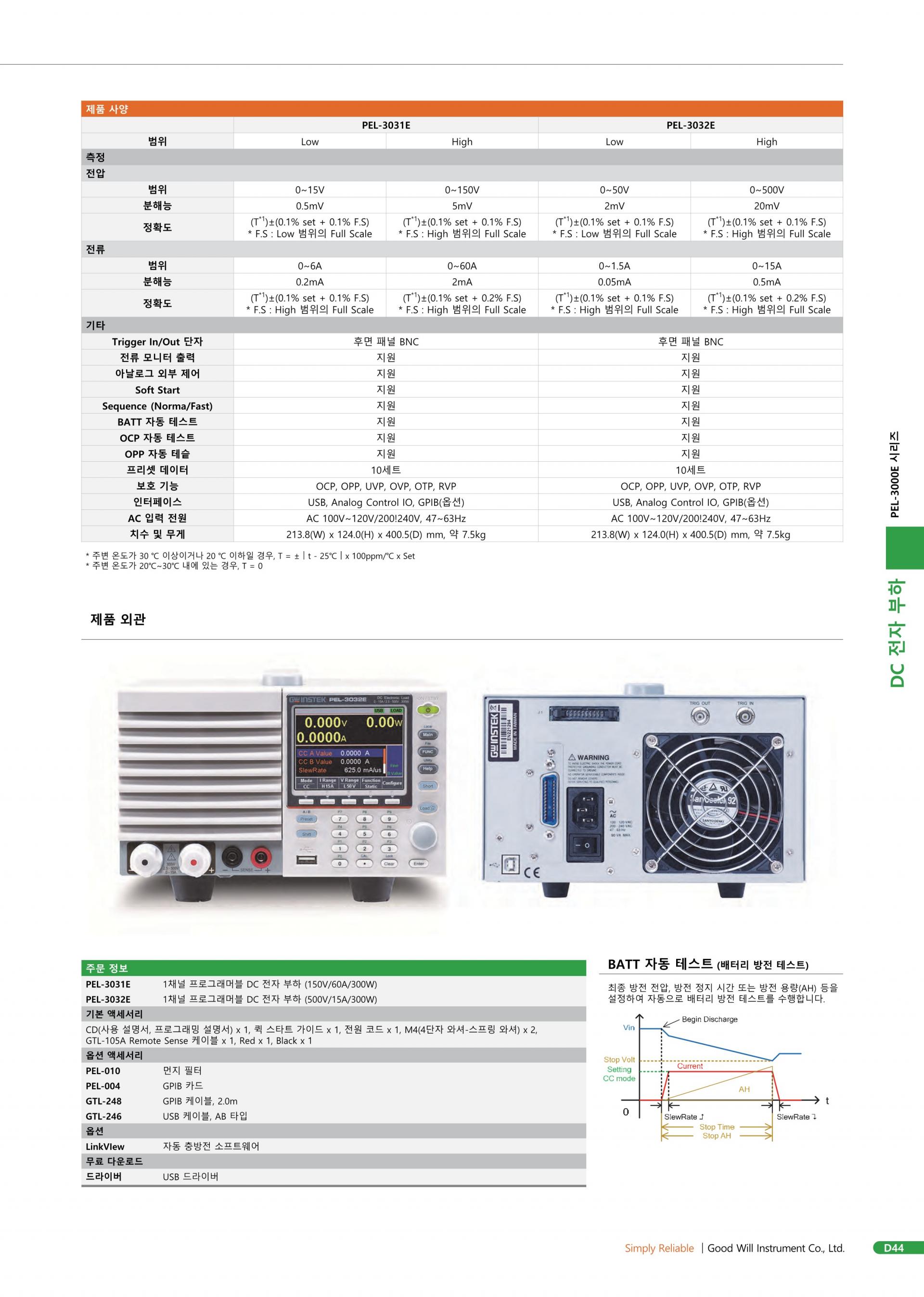

The built-in BATT Test Automation of PEL-3000E provides battery discharge applications with more flexible discharge stop setting as well as rise and fall Slew Rate for discharge current settings. OCP, OPP test Automation for DUT (ex. Power Supply), provide users with high resolution measurement values to verify DUT's activation point. Provide users with measurement results so as to help them determine whether DUT's actual over protection activation point meets the regulations. Other than that, PEL-3000E provides users with analog control terminal to control PEL-3000E from external voltage, external resistance and switch. Analog control terminal can also monitor electronic load's status and display protective alarms.
