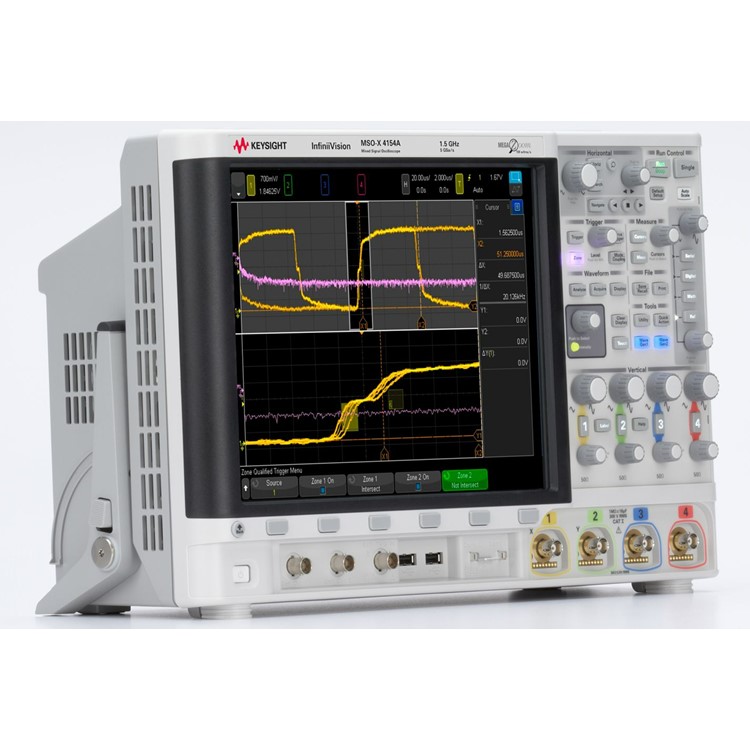

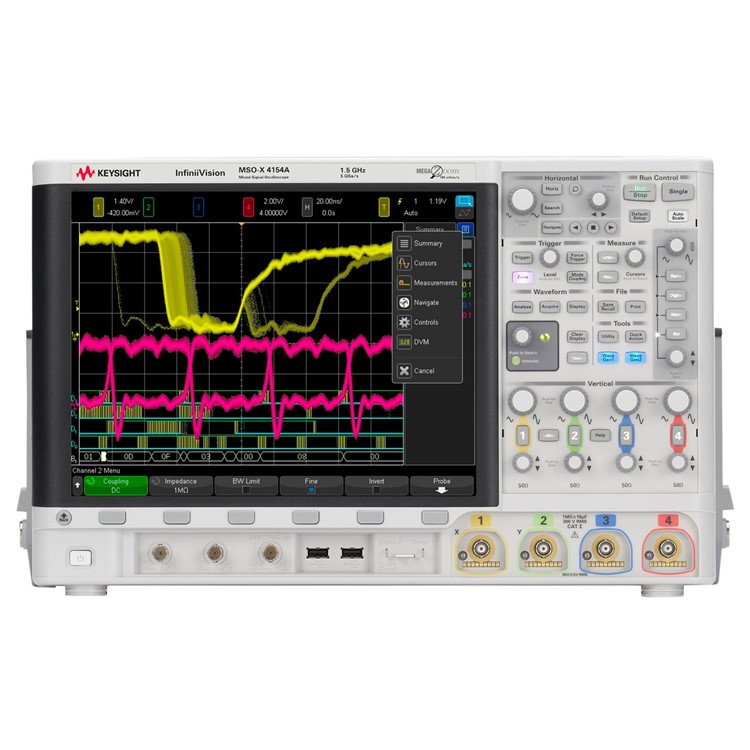

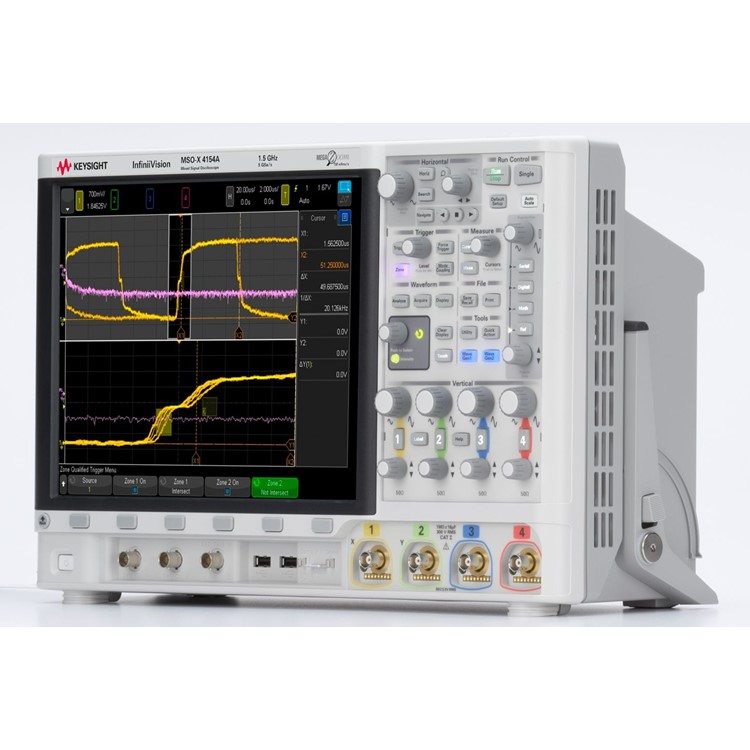

KEYSIGHT MSOX4000A 시리즈 혼합 신호 오실로스코프
KEYSIGHT MSOX4000A 시리즈 혼합 신호 오실로스코프
KEYSIGHT MSOX4000A Series Mixed Signal Oscilloscope
- 4000 X-시리즈는 12.1인치 디스플레이, 정전식 터치스크린 기술, InfiniiScan Zone 터치 트리거, 초당 1백만 개 속도의 파형 업데이트, MegaZoom IV 스마트 메모리 기술, 기본 옵션 세그먼트 메모리 기능을 제공합니다.
원산지 USA
제조사 KEYSIGHT
브랜드 KEYSIGHT
무게 1kg
택배 · 기본 무료
KEYSIGHT MSOX4000A 시리즈 제품 정보
KEYSIGHT MSOX4000A 시리즈는 InfiniiVision 4000 X 시리즈의 혼합 신호 오실로스코프(MSO)로, 아날로그 2채널 또는 4채널에 디지털 16채널을 기본으로 갖춘 모델들로 구성됩니다. 대역폭은 200 MHz부터 1.5 GHz까지 모델별로 고르며, 12.1인치 정전식 터치 디스플레이와 존 터치 트리거로 아날로그·디지털 신호에서 관심 이벤트를 빠르게 분리합니다. 세그먼트 메모리가 기본이고 초당 1,000,000 파형을 넘는 업데이트 속도를 갖춰 고속 디지털·임베디드 시스템의 신호 디버깅에 사용합니다.
핵심 특징
- 아날로그 2채널 또는 4채널 + 디지털 16채널(D0~D15, pod 2개) 기본 탑재, 디지털 샘플링 1.25 GSa/s
- 12.1인치 고화질 정전식 터치 디스플레이(800 × 600)와 존 터치 트리거
- 초당 1,000,000 파형을 넘는 파형 업데이트 속도
- 기본 4 Mpts 메모리와 표준 세그먼트 메모리(최대 1,000 세그먼트, 재준비 1 µs)
- 1 GHz·1.5 GHz 모델은 등가 시간 모드에서 최대 유효 128 GSa/s 샘플링
- 듀얼 채널 WaveGen 20 MHz, 3디지트 DVM, 시리얼 트리거·디코드, 전력 분석, 마스크 테스트는 옵션
선택 가이드
- 모델은 대역폭(200 MHz~1.5 GHz)과 아날로그 채널 수(2·4채널)로 주문 시 선택합니다. 모든 MSOX4000A 모델에 디지털 16채널이 포함되며, 1 GHz·1.5 GHz 모델은 4 + 16채널만 있습니다
- 구매 후 대역폭 업그레이드 경로는 현재 대역폭과 채널 수에 따라 다릅니다. 1.5 GHz 모델과 500 MHz 2채널 모델은 상위 대역폭 업그레이드가 없으니 아래 표를 확인하세요
- 듀얼 채널 WaveGen, 3디지트 DVM, 시리얼 트리거·디코드, 마스크 테스트, 전력 분석은 기본 기능이 아닌 별도 옵션입니다. USB 2.0 고속 디코드(DSOX4USBH)는 1 GHz·1.5 GHz 모델 전용이고, USB 2.0 신호 품질 테스트는 1.5 GHz 모델이 필요합니다
- 기본 N2894A 700 MHz 패시브 프로브를 쓸 때 시스템 대역폭은 모델에 따라 200 MHz~700 MHz입니다(1 GHz·1.5 GHz 모델은 700 MHz). 본체 대역폭을 모두 쓰려면 대역폭에 맞는 프로브를 별도로 검토하세요
- GPIB 연결은 N4865A GPIB-LAN 어댑터(옵션)를 사용합니다
주요 사양
| 시리즈 | InfiniiVision 4000 X 시리즈 혼합 신호 오실로스코프(MSOX4000A) |
|---|---|
| 대역폭(-3 dB) | 200 MHz / 350 MHz / 500 MHz / 1 GHz / 1.5 GHz (모델별, 주문 시 선택) |
| 입력 채널 | 아날로그 2채널 또는 4채널 + 디지털 16채널 (모델별, 1 GHz·1.5 GHz는 4 + 16만) |
| 최대 메모리 깊이 | 기본 4 Mpts, 세그먼트 메모리 기본(최대 1,000 세그먼트, 재준비 시간 1 µs) |
| 디스플레이 | 12.1인치 고화질 정전식 터치 디스플레이, 800 × 600 픽셀, 64단계 밝기 강도 |
| 최대 파형 업데이트 속도 | > 1,000,000 파형/초 |
| 입력 커플링 | AC, DC |
| 입력 임피던스 | 1 MΩ ± 1% (16 pF) / 50 Ω ± 1.5% 선택 |
| 입력 감도 범위 | 200 MHz~500 MHz 모델: 1 mV/div ~ 5 V/div(1 MΩ·50 Ω) / 1 GHz·1.5 GHz 모델: 1 mV/div ~ 5 V/div(1 MΩ), 1 mV/div ~ 1 V/div(50 Ω) |
| 수직 분해능 | 8비트 (평균화 시 측정 분해능 12비트) |
| 최대 입력 전압 | CAT I 300 Vrms, 400 Vpk / 순간 과전압 1.6 kVpk |
| DC 수직 게인 정확도 | ± 2.0% 풀 스케일 |
| DC 수직 오프셋 정확도 | ± 0.1 div ± 2 mV ± 오프셋 설정의 1% |
| 오프셋 범위 | ±5 V (< 10 mV/div), ±20 V (10 ~ 200 mV/div), ±75 V (> 200 mV/div) |
| 하드웨어 대역폭 제한 | 약 20 MHz (선택 가능) |
| 시간축 정확도 | ±10 ppm |
| 수평 모드 | 메인, 줌, 롤, XY |
| 수집 모드 | 일반, 피크 검출(200 ps 글리치 캡처), 평균화(2~65,536회), 고분해능, 세그먼트, 롤, 등가 시간(1 GHz·1.5 GHz 모델, 최대 유효 128 GSa/s) |
| 디스플레이 포맷 | YT, XY, Roll / 지속성 Off·무한·가변(100 ms ~ 60 s) |
| 디지털 입력 채널 | 16채널 (D0 ~ D15, Pod 1: D7 ~ D0, Pod 2: D15 ~ D8) |
| 디지털 샘플링 속도 | 1.25 GSa/s |
| 디지털 레코드 길이 | 2 Mpts (디지털 채널만) |
| 디지털 임계값 | TTL(+1.4 V), 5V CMOS(+2.5 V), ECL(-1.3 V), 사용자 지정 ±8.0 V(10 mV 단위), pod별 선택 |
| 디지털 최대 입력 전압 | ±40 V 피크 CAT I |
| 디지털 임계값 정확도 | ±(100 mV + 임계값 설정의 3%) |
| 디지털 입력 임피던스 | 100 kΩ ± 2% (프로브 팁), 약 8 pF |
| 디지털 검출 가능 최소 펄스 폭 | 2 ns |
| 디지털 채널 간 스큐 | 2 ns (typical), 3 ns (최대) |
| 디지털 전압계(DSOXDVM 옵션) | 아날로그 채널 1~4 / ACrms, DC, DCrms, 주파수 / ACV·DCV 3디지트, 카운터 주파수 5.5디지트 / 초당 100회 |
| 저장 | 참조 파형 4개(내부) 또는 USB 드라이브, 내부 셋업 10개 |
| USB | USB 2.0 고속 호스트 포트 3개(전면 2, 후면 1), USB 2.0 고속 디바이스 포트 1개(후면) |
| LAN | 후면 10/100Base-T, LXI IPv6 확장, VNC 웹 원격 제어 |
| 비디오 출력 | 후면 SVGA 출력 |
| GPIB | N4865A GPIB-LAN 어댑터(옵션) |
| 10 MHz 기준 | 후면 BNC, Off / 10 MHz 출력 / 10 MHz 입력 |
| 트리거 출력 | 후면 BNC (트리거, 마스크, 파형 발생기 1·2 동기 펄스) |
| 전력 소비 | 최대 120 W |
| 전원 | 100~120 V, 50/60/400 Hz; 100~240 V, 50/60 Hz ± 10% 자동 범위 |
| 작동 온도 | 0 ~ +50 ℃ (비작동 -30 ~ +70 ℃) |
| 작동 고도 | 최대 3,000 m |
| 크기 | 454 mm(W) × 275 mm(H) × 156 mm(D) |
| 무게 | 본체 6.3 kg, 선적 시 11.4 kg |
| 잠금장치 | 후면판 보안 슬롯(켄싱턴 스타일 잠금장치 연결) |
모델 구성(주문 시 선택)
| 모델 | 대역폭(-3 dB) | 계산된 상승 시간(10~90%) | 입력 채널 |
|---|---|---|---|
| MSOX4022A | 200 MHz | ≤ 1.75 ns | 아날로그 2 + 디지털 16 |
| MSOX4024A | 200 MHz | ≤ 1.75 ns | 아날로그 4 + 디지털 16 |
| MSOX4032A | 350 MHz | ≤ 1 ns | 아날로그 2 + 디지털 16 |
| MSOX4034A | 350 MHz | ≤ 1 ns | 아날로그 4 + 디지털 16 |
| MSOX4052A | 500 MHz | ≤ 700 ps | 아날로그 2 + 디지털 16 |
| MSOX4054A | 500 MHz | ≤ 700 ps | 아날로그 4 + 디지털 16 |
| MSOX4104A | 1 GHz | ≤ 450 ps | 아날로그 4 + 디지털 16 |
| MSOX4154A | 1.5 GHz (모든 채널 실시간 1 GHz) | ≤ 300 ps | 아날로그 4 + 디지털 16 |
대역폭 업그레이드(구매 후, 1.5 GHz 모델·500 MHz 2채널 모델 제외)
| 품번 | 업그레이드 내용 |
|---|---|
| DSOX4B3T52U | 350 MHz → 500 MHz, 2채널 |
| DSOX4B3T54U | 350 MHz → 500 MHz, 4채널 |
| DSOX4B2T32U | 200 MHz → 350 MHz, 2채널 |
| DSOX4B2T34U | 200 MHz → 350 MHz, 4채널 |
| DSOX4B2T52U | 200 MHz → 500 MHz, 2채널 |
| DSOX4B2T54U | 200 MHz → 500 MHz, 4채널 |
| DSOX4B2T104U | 200 MHz → 1 GHz, 4채널 |
| DSOX4B2T154U | 200 MHz → 1.5 GHz, 4채널 |
| DSOX4B3T104U | 350 MHz → 1 GHz, 4채널 |
| DSOX4B3T154U | 350 MHz → 1.5 GHz, 4채널 |
| DSOX4B5T104U | 500 MHz → 1 GHz, 4채널 |
| DSOX4B5T154U | 500 MHz → 1.5 GHz, 4채널 |
| DSOX4B1T154U | 1 GHz → 1.5 GHz, 4채널 |
기능 옵션(주문 시 또는 구매 후 추가, 괄호는 공장 설치 옵션 번호)
| 기능 | 모델 번호 |
|---|---|
| 임베디드 시리얼 트리거·디코드 (I²C, SPI) | DSOX4EMBD (-EMB) |
| 컴퓨터 시리얼 트리거·디코드 (RS232/UART) | DSOX4COMP (-CMP) |
| USB 2.0 최대/저속 시리얼 트리거·디코드 | DSOX4USBFL (-USF) |
| USB 2.0 고속 시리얼 트리거·디코드 (1 GHz·1.5 GHz 모델만) | DSOX4USBH (-U2H) |
| 자동차 시리얼 트리거·디코드 (CAN/CAN-dbc/LIN) | DSOX4AUTO (-AMS) |
| FlexRay 시리얼 트리거·디코드 | DSOX4FLEX (-FLX) |
| 오디오 시리얼 트리거·디코드 (I²S) | DSOX4AUDIO (-SND) |
| MIL-STD 1553·ARINC 429 시리얼 트리거·디코드 | DSOX4AERO (-AER) |
| 듀얼 채널 WaveGen 20 MHz 임의/펑션 발생기 | DSOX4WAVEGEN2 (-WAV) |
| 3디지트 전압계(DVM) | DSOXDVM (-DVM) |
| 전력 분석 | DSOX4PWR (-PWR) |
| 마스크 한계 테스트 | DSOX4MASK (-MSK) |
| 향상된 비디오/TV 어플리케이션 | DSOX4VID (-VID) |
| Xilinx용 FPGA 동적 프로브 | DSOX4FPGAX (-FPX) |
| USB 2.0 신호 품질 테스트 (1.5 GHz 모델 필요) | DSOX4USBSQ (-U2Q) |
사양은 제조사 제공 자료 기준이며, 별도 표기가 없는 값은 대표값(typical)입니다. 대역폭·채널 수 등 모델별 값은 주문하는 모델에 따라 다르며, 옵션 기능은 해당 옵션(라이선스)을 갖춘 경우에만 사용할 수 있습니다.
구성품
- N2894A 700 MHz 10:1 패시브 프로브 (채널당 1개)
- N6450-60001 16 디지털 채널 MSO 케이블 1개
- 현지화된 전면판 오버레이
- 현지 전원 코드
- 전면판 커버
- 사용자 가이드·서비스 가이드·프로그래머 매뉴얼 수록 설명서 CD
키사이트 ・ KEYSIGHT
MSOX4000A 시리즈
혼합 신호 오실로스코프
MSOX4000A Series Mixed Signal Oscilloscope
Highlights
- 200 MHz / 350 MHz / 500 MHz / 1 GHz / 1.5 GHz 모델(주문 시 선택)
- 아날로그 2채널 또는 4채널(1 GHz·1.5 GHz 모델은 4채널) + 디지털 16채널
- 대형 12.1인치 정전식 터치 스크린으로 신호를 편리하게 확인
- 독점 기능인 Zone 터치 트리거링으로 수 초 내에 관심 신호 분리
- 4 Mpts 메모리와 표준 세그먼트 메모리로 더 많은 데이터 수집
- 1,000,000 wfms/s의 업데이트 속도로 더 많은 신호 세부사항 확인
- 본체 구매 후, 모든 옵션의 별도 업그레이드 가능. 간편하게 측정기능 확장: 대역폭(1.5 GHz 모델과 500 MHz 2채널 모델 제외), 듀얼 채널 20 MHz 임의 파형 발생기(WaveGen), 3 디지트 디지털 전압계(DVM), 시리얼 트리거 및 분석 그리고 마스크 테스트 기능 언제든지 추가 가능
포함 사항:
- 3년 워런티(패시브 프로브 등 일련번호가 부여되지 않은 액세서리는 90일)
- 교정 인증서, 교정 간격 2년
- 채널당 N2894A 700 MHz 패시브 프로브(10:1 감쇠) 1개
- N6450-60001 16 디지털 채널 MSO 케이블 1개
- 현지에 맞는 전면판 오버레이와 영어, 중국어(간체 및 번체), 프랑스어, 독일어, 이탈리아어, 일본어, 한국어, 포르투갈어, 러시아어 그리고 스페인어를 지원하는 내장 도움말 시스템
- 현지 전원 코드
- 전면판 커버
- 현지에 맞게 작성된 사용자 가이드, 서비스 가이드 및 프로그래머 매뉴얼을 포함하고 있는 설명서 CD
