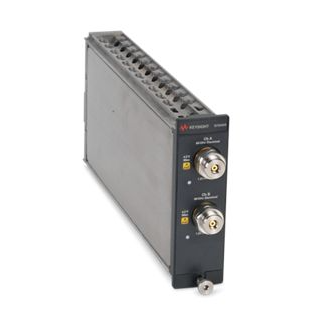

KEYSIGHT N1040A 33/60 GHz 듀얼 전기 채널 모듈
KEYSIGHT N1040A 33/60 GHz 듀얼 전기 채널 모듈
KEYSIGHT N1040A 33/60 GHz Dual Electrical Channel Module
- N1040A는 N1000A DCA-X 메인프레임용 듀얼 전기 채널 플러그인으로 선택한 옵션에 따라 최대 대역폭이 33GHz 또는 60GHz인 2개의 전기 채널을 제공합니다.
원산지 USA
제조사 KEYSIGHT
브랜드 KEYSIGHT
무게 1kg
택배 · 기본 무료
KEYSIGHT N1040A 제품 정보

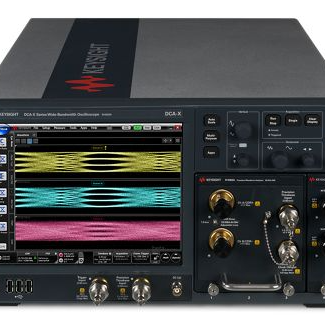

KEYSIGHT N1040A는 DCA-X 샘플링 오실로스코프 메인프레임(N1000A, 86100D)에 장착하는 2채널 전기 입력 플러그인 모듈입니다. 주문 시 최대 대역폭 33 GHz(Option 033, 2.92 mm 커넥터) 또는 60 GHz(Option 060, 1.85 mm 커넥터) 구성을 선택하며, 측정 대역폭을 사용자가 설정해 노이즈와 대역폭 사이의 균형을 조절할 수 있습니다. 고속 디지털 신호의 아이 다이어그램·파형 측정에 사용합니다.
핵심 특징
- 모듈 1개에 전기 입력 2채널
- 측정 대역폭 사용자 선택: Option 033은 20·33 GHz, Option 060은 20·33·40·60 GHz
- 60 GHz 설정에서 전이 시간 5.8 ps(10~90%, 계산값)
- RMS 노이즈 최대 500 µV(Option 033) / 800 µV(Option 060)
- 채널 간 스큐 조정 범위 ±100 ps
- N1000A 메인프레임에서 최대 250 kSa/s, 86100D 메인프레임에서 최대 40 kSa/s 샘플링(특성값)
선택 가이드
- 대역폭 구성은 주문 시 선택합니다: Option 033(두 채널 33 GHz, 2.92 mm 입력) 또는 Option 060(두 채널 60 GHz, 1.85 mm 입력)
- 이 모듈은 메인프레임에 장착해 사용하며 메인프레임은 별도입니다. N1000A DCA-X 또는 86100D DCA-X에서 동작하고, 최대 샘플링 속도는 메인프레임에 따라 다릅니다
- 최대 입력 신호는 ±2 V(+16 dBm)입니다. 측정 신호 레벨을 확인하세요
- 하드웨어 스큐를 적용한 경우에는 모듈 교정을 새로 수행해야 합니다
주요 사양
| 모델 | N1040A (Option 033 / Option 060) |
|---|---|
| 형식 | DCA-X 샘플링 오실로스코프용 듀얼 전기 채널 플러그인 모듈 |
| 전기 채널 수 | 2 |

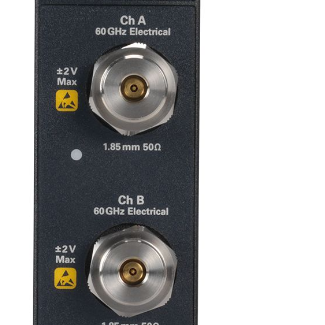

| 입력 커넥터 | 2.92 mm (Option 033) / 1.85 mm (Option 060) |
| 채널 간 스큐 범위 | ±100 ps |
| 스케일 팩터 (div당) | 최소 1 mV/div, 최대 100 mV/div |
| DC 정확도 (VAVG 측정, 20·33·40·60 GHz 대역폭) | ±2 mV ±(판독값 − 채널 오프셋)의 4% (특성값 ±1.15 mV) |
| DC 오프셋 범위 | ±500 mV (화면 중앙 기준) |
| 입력 동적 범위 | ±400 mV (채널 오프셋 기준) |
| 최대 입력 신호 | ±2 V (+16 dBm) |
| 최대 샘플링 속도 (특성값) | N1000A 장착 시 250 kSa/s / 86100D 장착 시 40 kSa/s |
| 공칭 입력 임피던스 | 50 Ω |
| 반사 (30 ps 상승 시간 기준) | 20% (특성값) |
옵션별 사양 (주문 시 선택)
| 항목 | Option 033 | Option 060 |
|---|---|---|
| 입력 커넥터 | 2.92 mm | 1.85 mm |
| 선택 가능 대역폭 (3 dB) | 20, 33 GHz | 20, 33, 40, 60 GHz |
| 전이 시간, 20 GHz 대역폭 | 17.5 ps | 17.5 ps |
| 전이 시간, 33 GHz 대역폭 | 10.6 ps | 10.6 ps |
| 전이 시간, 40 GHz 대역폭 | 해당 없음 | 8.8 ps |
| 전이 시간, 60 GHz 대역폭 | 해당 없음 | 5.8 ps |
| RMS 노이즈, 20 GHz 대역폭 (특성값) | 275 µV | 275 µV |
| RMS 노이즈, 33 GHz 대역폭 (특성값) | 350 µV | 350 µV |
| RMS 노이즈, 40 GHz 대역폭 (특성값) | 해당 없음 | 450 µV |
| RMS 노이즈, 60 GHz 대역폭 (특성값) | 해당 없음 | 550 µV |
| RMS 노이즈 (최대) | 500 µV | 800 µV |
사양은 제조사 제공 자료 기준입니다. 전이 시간(10~90%)은 TR = 0.35/BW로 계산한 값이며, 특성값은 보증값이 아닌 참고값입니다. DC 정확도는 교정 온도 ±0.5 ℃ 조건입니다.
키사이트 ・ KEYSIGHT
N1040A
33/60 GHz 듀얼 전기 채널 모듈
N1040A 33/60 GHz Dual Electrical Channel Module
주요 특징
33/60 GHz 듀얼 전기 채널 모듈
N1040A는 DCA-X 샘플링 오실로스코프 메인프레임(N1000A, 86100D)에 장착하는 2채널 전기 입력 모듈입니다. 최대 대역폭 33 GHz(Option 033, 2.92 mm 커넥터) 또는 60 GHz(Option 060, 1.85 mm 커넥터) 구성 중에서 선택하며, 측정 대역폭을 사용자가 설정해 노이즈와 대역폭을 조절할 수 있습니다.
- 최대 60 GHz의 대역폭(Option 060), N1000A 정밀 타임베이스(Option PTB) 사용 시 90 fs rms 수준의 낮은 지터
- 유연성: 최대 대역폭 33 GHz 또는 60 GHz 중 선택
- 낮은 테스트 비용: 메인프레임당 최대 8개 채널, 높은 처리량
- 투자 보호: N1000A(250 kSa/s 샘플링 레이트)와 86100D(40 kSa/s 샘플링 레이트) 메인프레임에서 동작
N1010A FlexDCA 샘플링 오실로스코프 소프트웨어
|
|
