룩손드 ・ LUXONDES

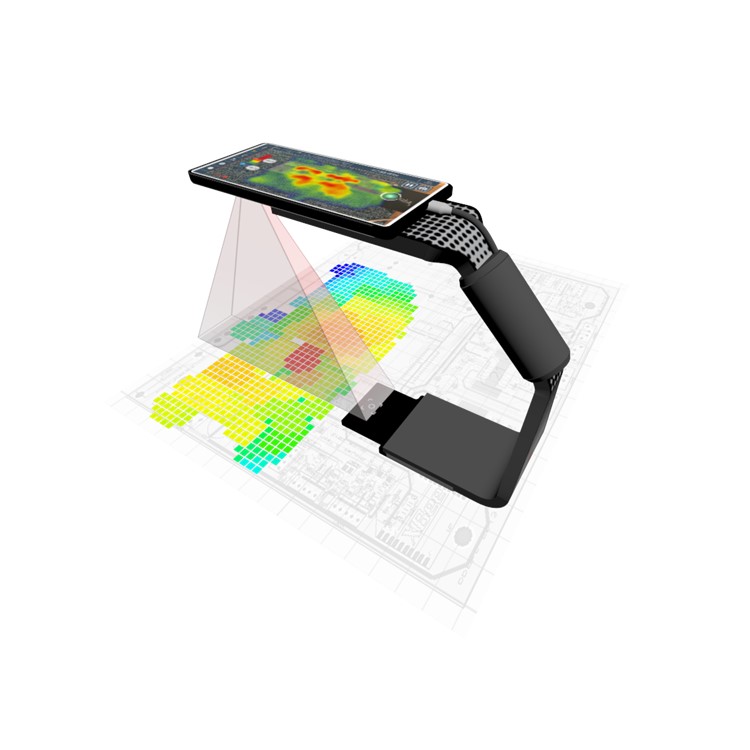

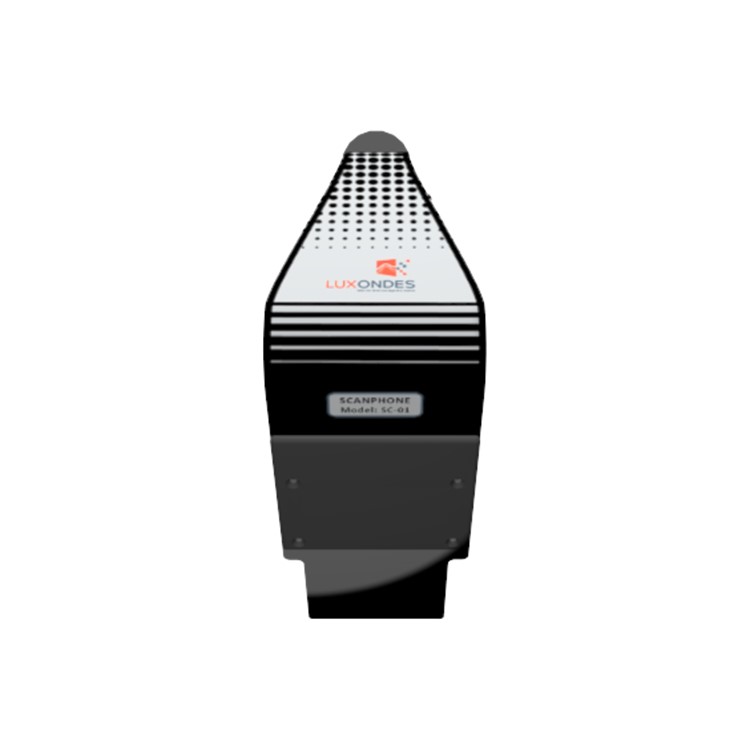

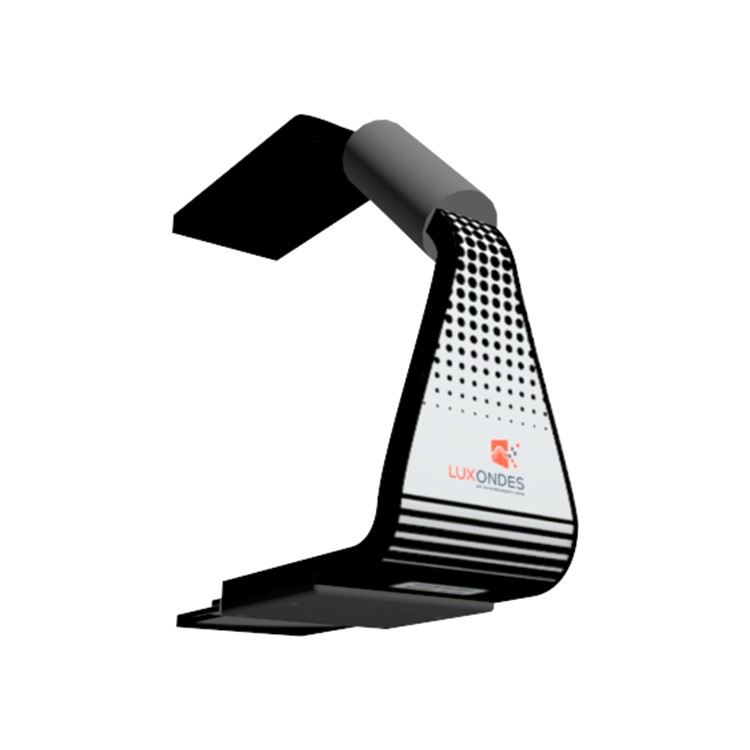

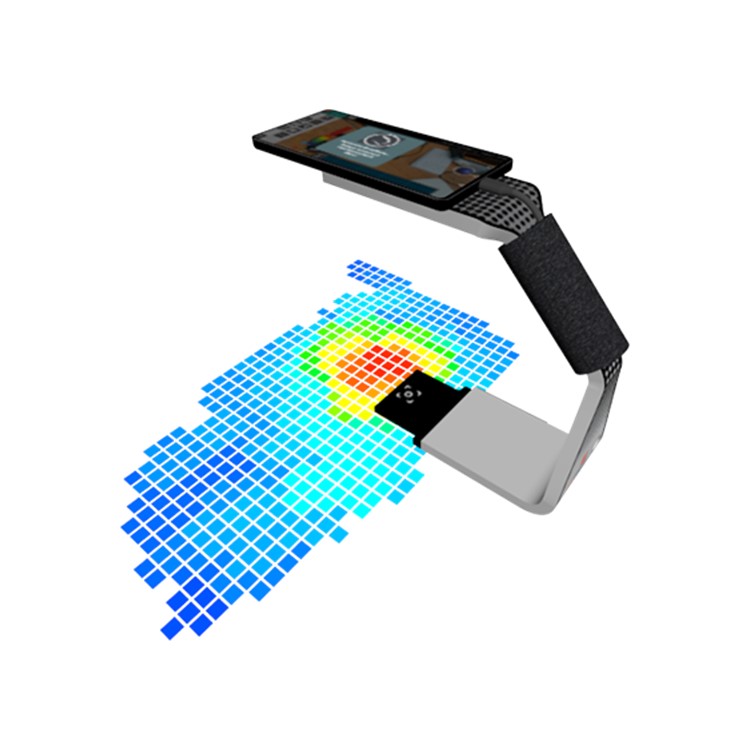

SCANPHONE
증강현실적용 근접 전자계 측정 시스템
SCANPHONE Autonomous electromagnetic mapping system in augmented reality
FEATURES
- 5개의 센서로 50Hz~7GHz 주파수 커버
- 증강현실 기술이 적용되어 실시간 측정하여 디버깅 가능
- 대형 구조물의 EMI / EMC 테스트 지원
- 별도의 장비 구성이 필요 없는 휴대용 장비
- 측정 대상과 필드를 중첩하여 측정하여 노이즈 소스원 분석, 안테나 최적화, 방사 패턴 관찰등 다목적 사용 가능
APPLICATIONS
- 연구소
- 통신사
- 우주 항공
- 전장
- 교육 등
APPLICATION EXAMPLES

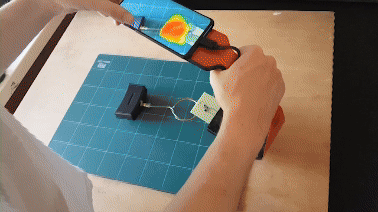

변압기의 저주파 방사 필드 측정 (50Hz)
- 센서 타입:G01 (Hall effect sensor)
- 대역폭:50 ~ 20,000Hz
- 단위:mT
PCB 표면의 자기장 측정
- 센서 타입:G02 (magnetic field)
- 대역폭:20kHz ~ 440MHz
- 단위:dBV
안테나 방사 측정 (2GHz)
- 센서 타입:G04 (Electric Field)
- 대역폭:300MHz ~ 7GHz
- 단위:mV
측정 화면을 대형 화면에서 실시간 출력
스마트폰의 “브로드캐스트’ 기능으로 호환되는 TV에 측정 화면을 실시간 디스플레이 가능합니다. (EasyCast – VDO 프로젝터..)
- 교육용 / 현장 시연 / 컨퍼런스

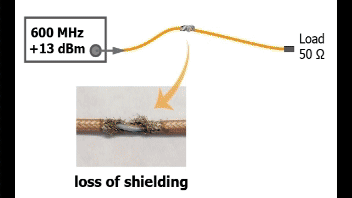

스펙트럼 분석기를 활용한 차폐 측정
본 영상은 HF케이블의 쉴딩 측정 예제로써 센서는 스펙트럼 분석의 검출부분으로 대체되며 측정 시 센터 주파수, 스윕 시간, RBW, 스팬 제로 모드로 설정하며, V(y)로 출력된다.
레비트론(Levitron)의 자석 측정
레비트론은 자석위로 공중부양하며 회전하는 상판이다. SCANPHONE의 센서는 자성의 크기와 극성을 시각화하여 준다.
- 센서타입 :G06
- 단위 :mT
SCANPHONE 작동 방법

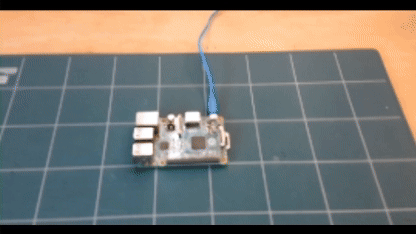

STEP 1 3D 환경의 증강현실 구축
테스트 대상 장비 (EUT)위에 가상 그리드를 배치할 수 있도록, 스마트폰에 구현된 증강현실 알고리즘은 스캔할 EUT 표면 위의 많은 기준점을 계산합니다.
- STEP1에서는 Luxondes社 전용 앱에서 자동적으로 몇 초내에 계산됩니다.

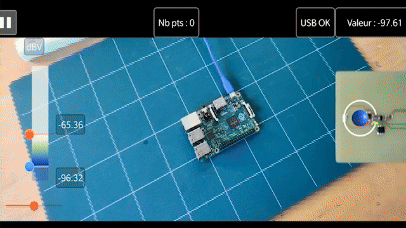

STEP 2 PRESCAN – 최소값 및 최대값 측정
“PRESCAN”기능을 활성화하면 스캔할 표면의 최소값과 최대값을 찾을 수 있으며, MDMV 모듈은 동적 출력을 최적화기 위하여 PRESCAN값을 사용합니다.
