CHROMA 54100 고급 TEC 컨트롤러
가격문의(상세정보 참조)

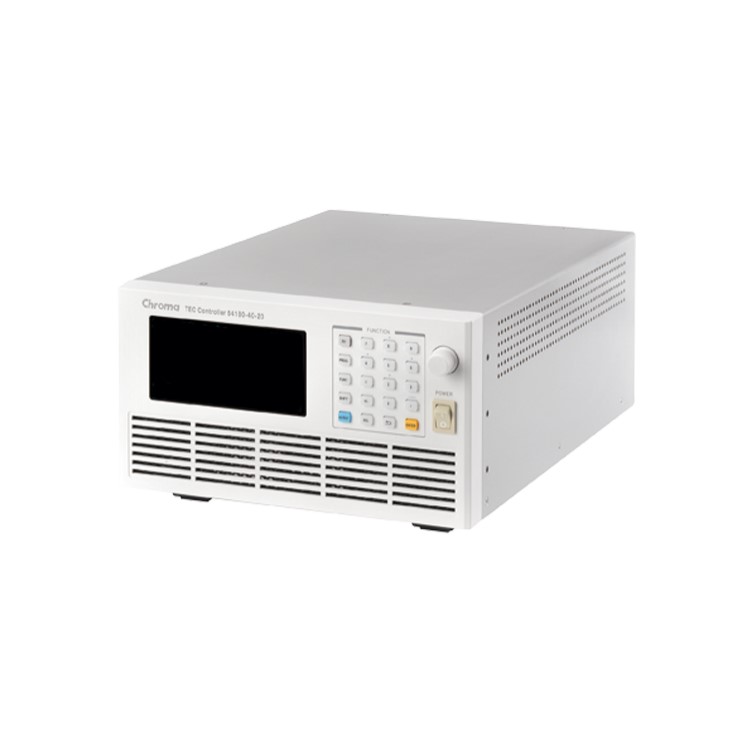

CHROMA 54100 고급 TEC 컨트롤러
CHROMA 54100 ADVANCED TEC CONTROLLER
- 300W(27V/12A) 및 800W(40V/20A) 출력으로 양방향 구동
- PWM 출력이 90% 이상의 구동 전력 효율로 필터링되며, 파급 전류 20mA 미만으로 선형 구동 유지
- 온도 판독 및 설정 범위는 -70~250℃, 분해능 0.01℃, 절대 정확도 0.3℃
- 단기 안정성(1시간) ±0.01℃, 장기 안정성 ±0.05℃로 PID를 최적으로 제어
- 트루 TEC 대형 신호 PID 자동 튜닝을 통해 최상의 제어 성능 확보
- T형 열전대 입력 2개(컨트롤 피드백용 1개, 모니터 및 오프셋용)로 다목적 제어 모드 제공
- PC 원격 작동 및 열 데이터 기록을 위한 RS232, USB2.0, LAN 통신 포트
- 강력하고 사용자 친화적인 PC 프로그램 사용
- 모든 Chroma 설계 온도 제어 플랫폼과 완벽하게 호환
클릭 하시면 이동합니다.
크로마 ・ CHROMA
54100
고급 TEC 컨트롤러
54100 ADVANCED TEC CONTROLLER
열전 냉각기(TEC) 모듈은 전류를 사용하여 열량을 제어할 수 있는 솔리드 스테이트 장치입니다. 빠른 온도 응답과 초고온 안정성을 제공하는 소형 온도 제어에 매우 유용합니다. TEC 온도 제어 장비는 매우 컴팩트하고 친환경적입니다. 기계적인 이동이나 고온/냉간 소재가 필요하지 않습니다.
Chroma의 고급 TEC 컨트롤러는 2개의 T형 열전대 입력이 가능한 우수한 온도 모니터링 엔진을 갖추고 있습니다. 엔진의 냉접점은 0.01℃ 온도 분해능 및 제어 안정성을 위해 최대 0.001℃까지 내부적으로 안정화됩니다. TEC 드라이버는 필터링된 PWM 아키텍처를 사용합니다. PWM 아키텍처는 일반 PWM 드라이버와 마찬가지로 높은 구동 전력 효율성을 얻지만 전류 변조를 DC와 같은 출력으로 평활화합니다. 전자파에 큰 영향을 받는 측정 작업 시 매우 중요합니다.
Chroma의 고급 TEC 컨트롤러의 또 다른 중요한 기능은 트루 TEC PID 자동 튜닝 기능입니다. Chroma의 고급 TEC 컨트롤러에는 최상의 제어 및 온도 응답을 보장하는 고유한 자동 튜닝 알고리즘이 있습니다. 온도 분해능 0.01℃까지 안정성은 열 플랫폼의 크기와 기하학적 구조에 관계없이 정기적으로 달성됩니다.
높은 TEC 구동력은 Chroma 고급 TEC 컨트롤러의 또 다른 장점입니다. Chroma의 고급 TEC 컨트롤러는 고출력 TEC 구동을 위해 300W 및 800W를 제공합니다. TEC 구동력이 향상되면 온도 범위가 넓어지고 온도 응답 속도가 빨라지며, 플랫폼 애플리케이션도 커집니다. Chroma는 비교 가능한 정확성과 안정성을 위해 시장 최고의 TEC 가격 대비 구동력을 제공합니다.

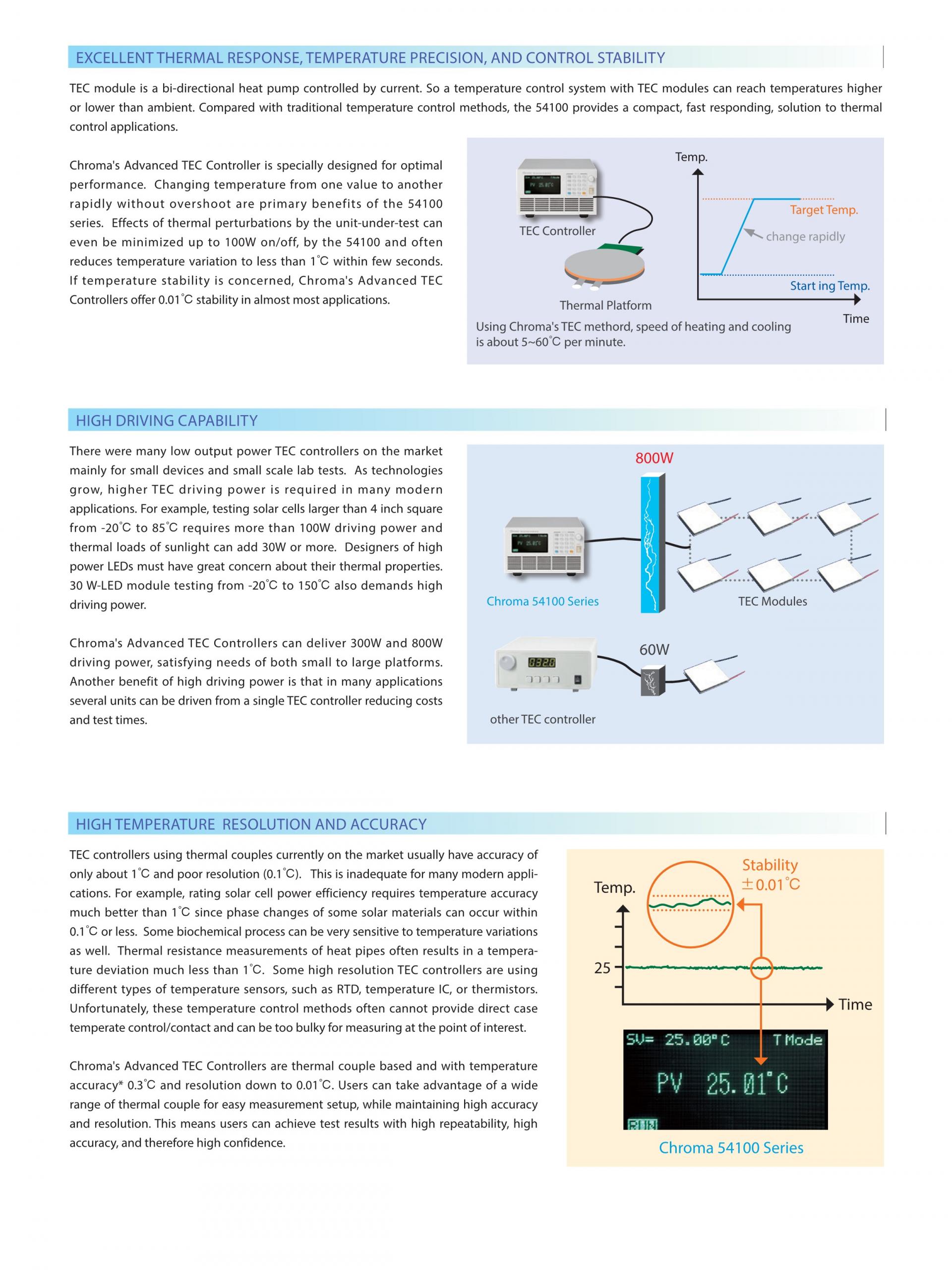

뛰어난 열 반응, 온도 정밀도 및 제어 안정성
TEC 모듈은 전류에 의해 제어되는 양방향 열 펌프입니다. 따라서 TEC 모듈이 있는 온도 컨트롤 시스템은 주변 온도보다 높거나 낮은 온도에 도달할 수 있습니다. 이는 기존의 온도 제어 방식과 비교하면 작고 빠르게 반응하며 하나의 컨트롤러만 사용하는 방식입니다.

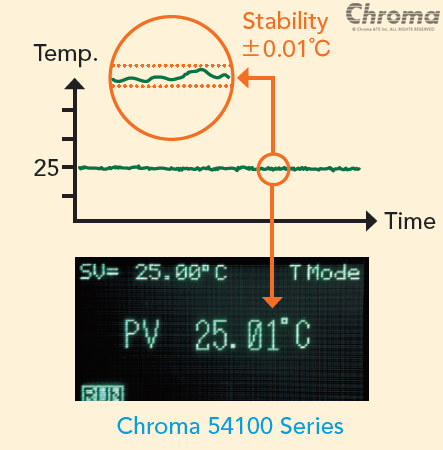

TEC 모듈에는 많은 특수 기능이 있지만 사용자는 모든 이점을 얻기 위해 우수한 TEC 컨트롤러를 필요로 합니다. Chroma의 고급 TEC 컨트롤러는 최적의 TEC 온도 제어 성능을 위해 특별히 설계되었습니다. 한 온도에서 다른 온도로 바꾸는 작업이 매우 빠르게 이루어집니다. 목표 온도에 근접하는 오버슈트나 최소 오버슈트가 없습니다. 열 섭동, 심지어 100W 켜기/끄기 섭동이 발생할 경우에도 Chroma의 고급 TEC 컨트롤러는 몇 초 안에 온도 변화를 1℃ 미만으로 줄일 수 있습니다. 온도 안정성과 관련하여 Chroma의 고급 TEC 컨트롤러는 대부분 0.01℃의 안정성을 제공합니다.

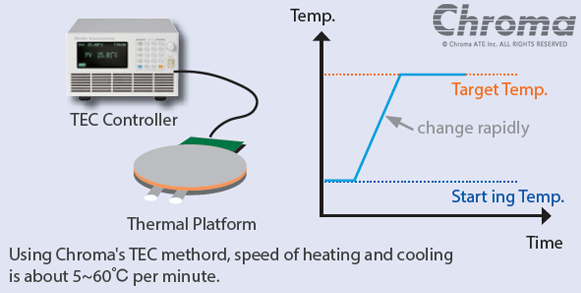

Chroma의 TEC 방식을 사용하면 분당 5~60℃ 정도의 온도 상승과 하강을 유지할 수 있습니다.

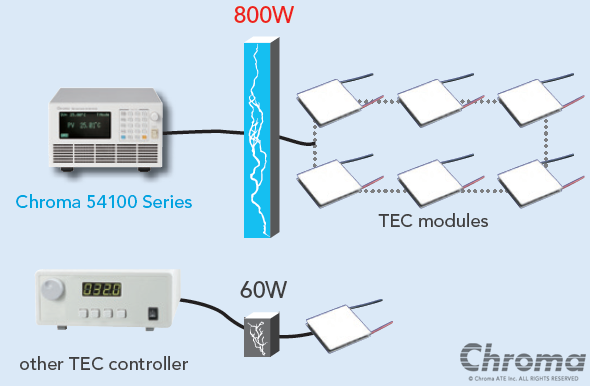

뛰어난 구동력
시장에는 소형 장치 및 소형 테스트 랩 테스트를 위한 소형 출력 전력 TEC 컨트롤러가 많이 있었습니다. 하지만 기술이 발전함에 따라 많은 새로운 애플리케이션에서 이전보다 더 높은 TEC 구동력이 필요해졌습니다. 예를 들어, -20℃에서 85℃까지 4인치 정사각형 이상의 태양전지를 테스트하려면 태양열 부하 30W 이상, 그리고 100W TEC 이상의 구동력이 필요합니다. 조명을 위한 고출력 LED는 열 특성에 대한 우려가 큽니다. -20℃에서 150℃까지 30 W-LED 모듈 테스트에서도 높은 TEC 구동력이 요구됩니다.
Chroma의 고급 TEC 컨트롤러는 300W/800W TEC 구동력을 제공하여 소형 플랫폼에서 대형 플랫폼에 이르는 다양한 요구를 충족할 수 있습니다. 일반적인 애플리케이션에서 많은 고전력 TEC 모듈은 컨트롤러 출력으로 구동할 수 있습니다. Chroma는 매우 경쟁력 있는 구동력 비용을 갖춘 솔루션을 제공합니다.
고온 정확도와 분해능
시판 중인 열전대를 사용하는 TEC 컨트롤러는 보통 정확도 약 1℃, 분해능 0.1℃를 가지고 있습니다. 많은 응용 분야에서 이 수치는 충분하지 않습니다. 예를 들어, 태양 전지 전력 효율의 등급은 1℃보다 훨씬 낮은 온도 정확도를 필요로 합니다. 일부 소재의 위상 변화는 0.1℃ 이하에서 발생할 수 있습니다. 어떤 생화학적 과정은 임계 온도에 매우 민감할 수 있습니다. 열 파이프의 열 저항 측정은 종종 1℃ 미만의 온도 편차를 초래합니다. 일부 고해상도 TEC 컨트롤러는 RTD, 온도 IC 또는 서미스터와 같은 다양한 유형의 온도 센서를 사용하고 있습니다. 불행히도 이러한 온도 센서는 금속 접촉에 문제가 있거나 부피가 커 관심 지점을 측정할 수 없습니다.
Chroma의 고급 TEC 컨트롤러는 열전대를 기반으로 하며 온도 정확도* 0.3℃, 최저 분해능 0.01℃입니다. 사용자는 열전대를 이용하여 측정 설정을 쉽게 하는 동시에 높은 정확도와 분해능을 유지할 수 있습니다. 즉, 사용자는 높은 반복성, 정확도 및 신뢰도의 테스트 결과를 얻을 수 있습니다.

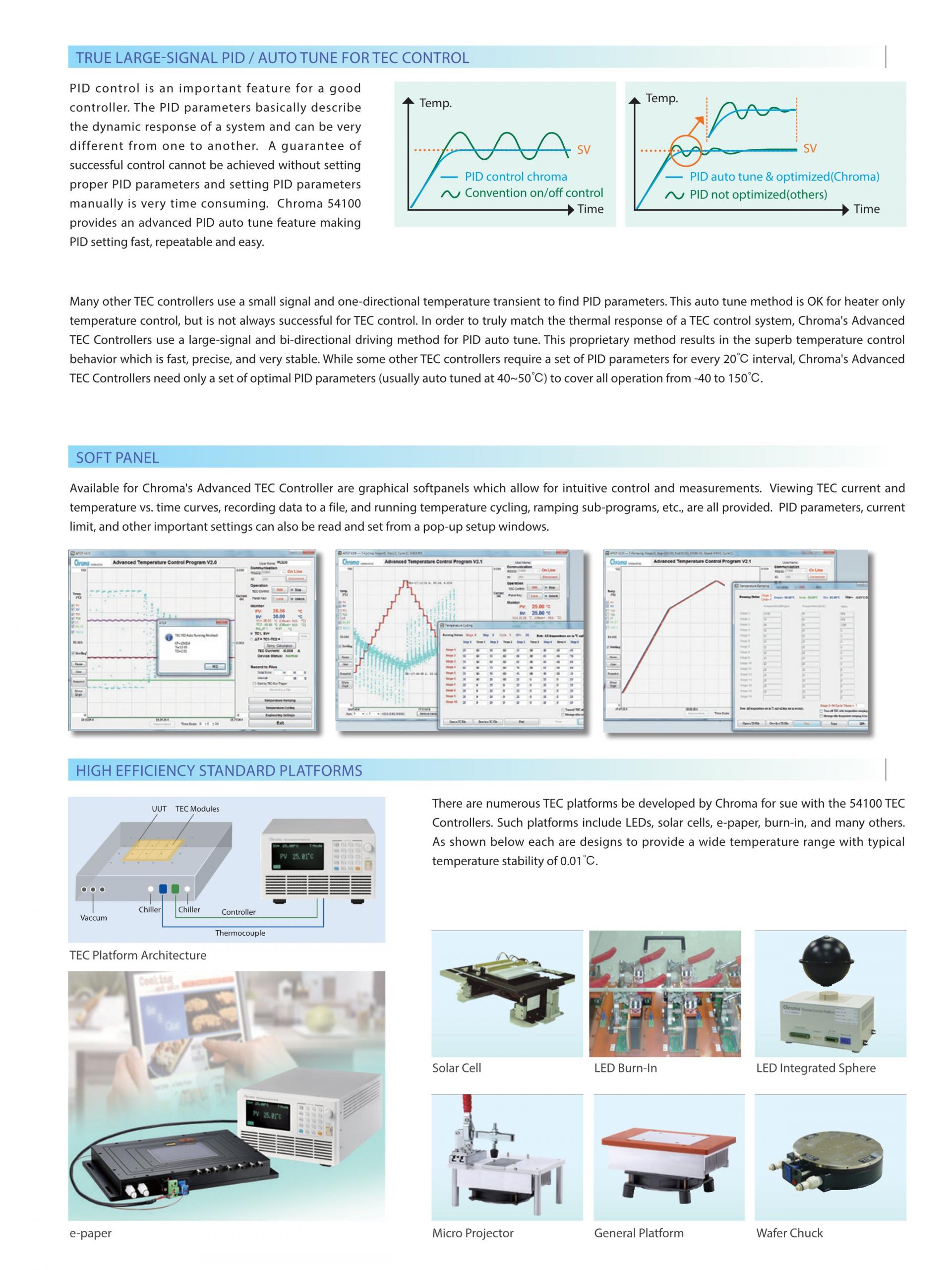

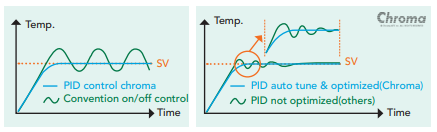

TEC 컨트롤에 대한 트루 대신호 PID/자동 튜닝
PID 컨트롤은 품질 높은 컨트롤러에 있어 매우 중요한 기능입니다. PID 파라미터는 기본적으로 시스템의 동적 반응을 설명하며, 시스템마다 매우 다를 수 있습니다. 적절한 PID 파라미터를 설정하지 않는 한 성공적인 제어가 쉽지 않습니다. PID 파라미터를 수동으로 검색하는 것은 매우 번거롭고 시간이 많이 걸립니다. 따라서 고급 컨트롤러는 PID 자동 튜닝 기능을 갖추고 있어야 합니다.
다른 많은 TEC 컨트롤러는 소신호와 단방향 온도 과도현상을 사용하여 PID 파라미터를 찾습니다. 이 자동 튜닝 방법은 히터 전용 온도 제어에는 문제가 없지만 TEC 제어에는 적절하지 않을 수도 있습니다. Chroma의 고급 TEC 컨트롤러는 TEC 컨트롤 시스템의 열 반응에 완벽히 일치시키기 위해 PID 자동 튜닝에 대신호와 양방향 구동법을 사용합니다. 이 전용 방법은 빠르고 정확하며 매우 안정적인 온도 제어 기능을 제공합니다. 일부 다른 TEC 컨트롤러는 20℃ 간격마다 일련의 PID 파라미터를 요구하지만, Chroma의 고급 TEC 컨트롤러는 -70℃에서 250℃까지의 모든 작동을 커버하기 위해 최적의 PID 파라미터 세트(보통 40~50℃에서 자동 튜닝됨)만 있으면 됩니다.
소프트 패널
Chroma 고급 TEC 컨트롤러에 사용할 수 있는 그래픽 소프트패널은 직관적인 제어와 측정이 가능합니다. TEC 전류 및 온도 vs 시간 곡선 보기, 파일에 데이터 기록, 실행 온도 사이클링, 서브 프로그램 램핑 등이 모두 제공됩니다. PID 파라미터, 전류 제한 및 기타 중요한 설정을 팝업 설정 창에서 읽고 설정할 수도 있습니다.
54100 54100 chroma chroma 54100 54100크로마 크로마 54100
