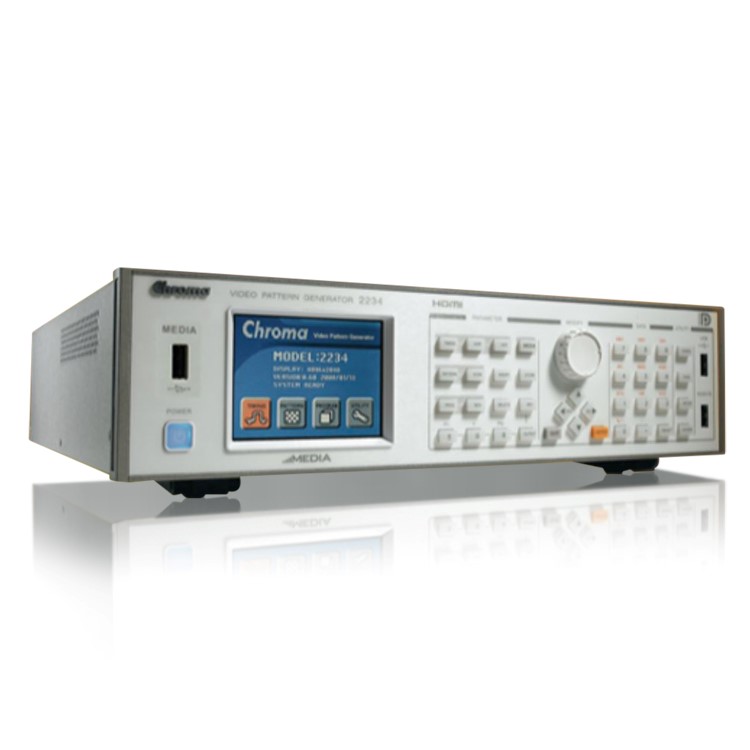

CHROMA 2234 비디오 패턴 생성기

CHROMA 2234 VIDEO PATTERN GENERATOR

• 멀티미디어 오디오/비디오 재생 형식 지원
• 최대 1080p 고화질 해상도 지원

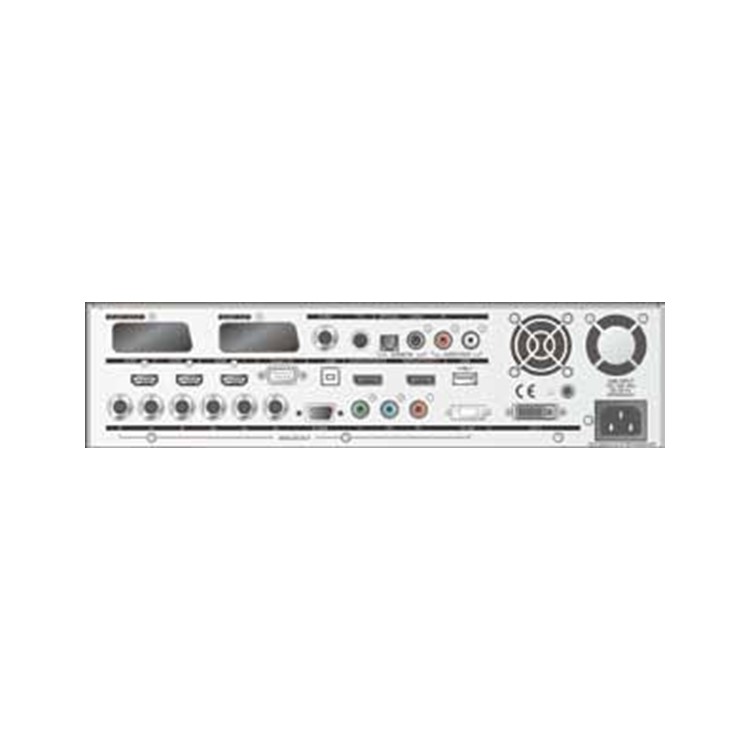

• 멀티 포트 독립 출력 테스트 애플리케이션

• HDMI 포트 출력 x 3
• 디스플레이포트 출력 x 2
• SCART 포트 x 2(출력 x 1 / 입력 x 1)

• DisplayPort V1.1a 픽셀 속도 270MHz
• HDCP V1.3을 지원하는 DisplayPort
• DisplayPort 기능을 자동 또는 수동으로 설정

• 2 링크 속도(1.62/2.7Gbps) 선택
• 1, 2, 4 비디오 레인 선택가능
• 0 / 3.5 / 6 / 9.5dB 프리엠퍼시스 선택
• 400 / 600 / 800 / 1200mV 스윙 레벨 선택

• HDMI V1.3C(24, 30, 36비트 색심도/xvYCC / CEC / Lip Sync) 지원
• DVI 테스트 애플리케이션에서 듀얼 HDCP 지원
• HDCP 자동/수동 모드 지원
• HDMI 및 DisplayPort 멀티플렉서 기능 또는 독립 출력에 대한 스위칭
• DVI, HDMI 및 DisplayPort 인터페이스에서 HDCP 켜기/끄기
• Y, Pb, Pr / Y, Cb, Cr / Y, R-Y, B-Y 출력
• S-Video / CVBS / SCART / RGB / 컬러 컴포넌트 / D-terminal
• NTSC / PAL / SECAM 신호
• EDID 읽기/쓰기/비교
• 광/동축 오디오 입력(SPIF)
• 패턴 스크롤링 지원
• China HD 표준 테스트 패턴 내장
• HDMI/DVI 핫 플러그 기능
