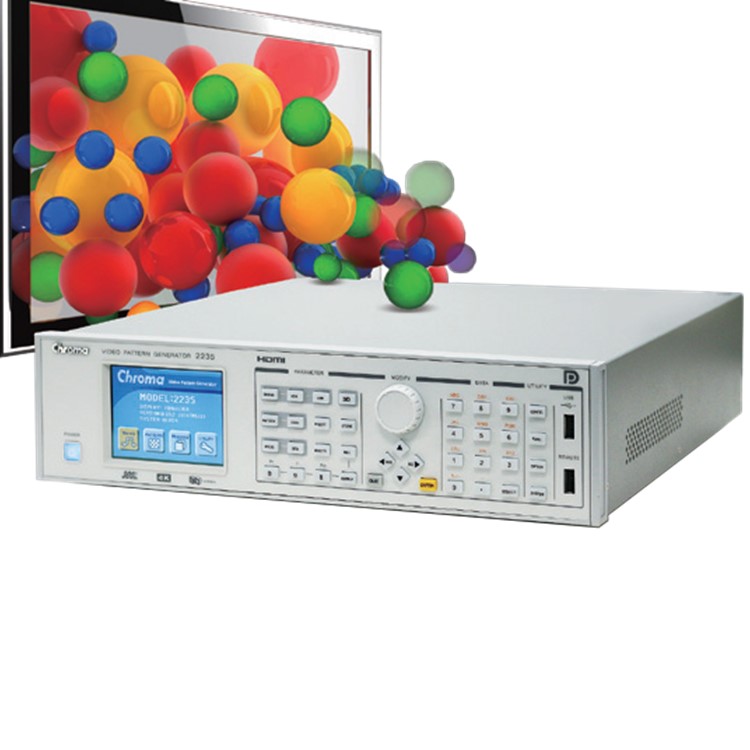

CHROMA 2235 비디오 패턴 생성기

CHROMA 2235 VIDEO PATTERN GENERATOR

• DisplayPort 1.2a 표준 준수

• 4K x 2K 60/50Hz - 픽셀 속도 최대 600MHz까지 지원
• 자동/수동 트레이닝 모드
• 레인당 1.62 / 2.7 / 5.4Gbps
• 1 / 2 / 4 링크
• 0 / 3.5 / 6 / 9.5 dB 프리엠퍼시스
• 400 / 600 / 800 / 1200mV 스윙 레벨
• MST(멀티 스트림 전송)
• DPCD 분석

• 최대 300MHz까지 지원하는 HDMI

• 4K x 2K 24/30Hz
• 1080p@120Hz
• 1080p 60Hz의 3D 형식(프레임 패킹/사이드 바이 사이드 풀)

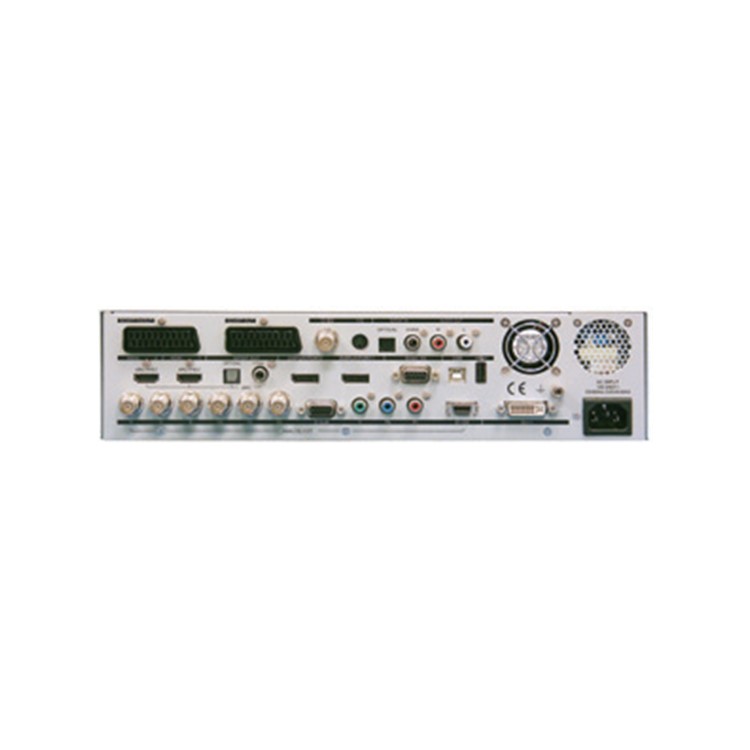

• HDMI 포트 2개 + DisplayPort 출력 2개
• 아날로그는 최대 300MHz까지 지원
• HDCP 기능 지원
• S-Video / CVBS / SCART / RGB / 컴포넌트 / D-terminal NTSC/PAL/SECAM 표준
• 디지털 DVI 주파수 330MHz
• EDID 읽기/쓰기/비교/분석
• 패턴 스크롤 기능을 지원
• ESD 보호 회로

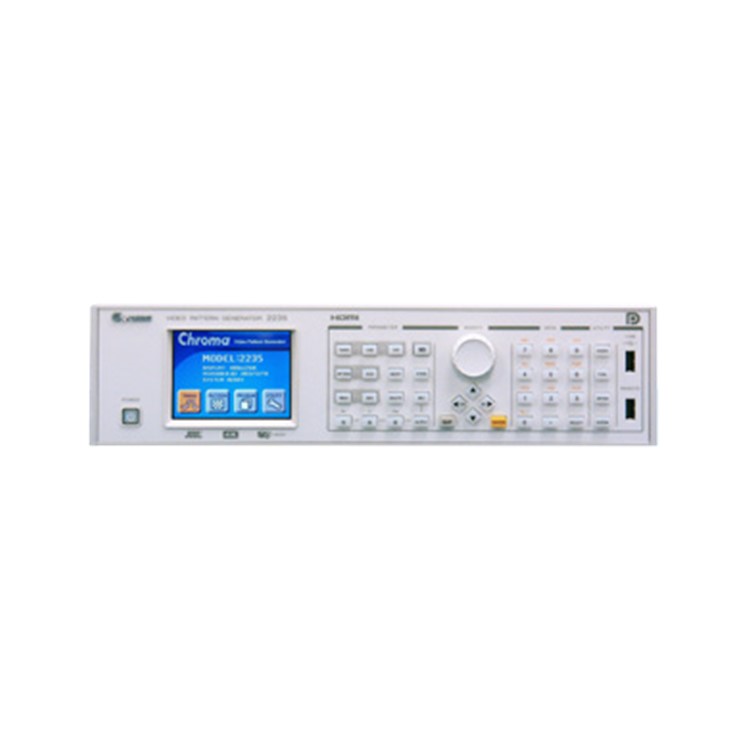

• 전면판 USB 포트 & 제어 인터페이스
• 그래픽 조작 및 편집 인터페이스
