CHROMA 19305 임펄싱 와인딩 테스터
가격문의(상세정보 참조)

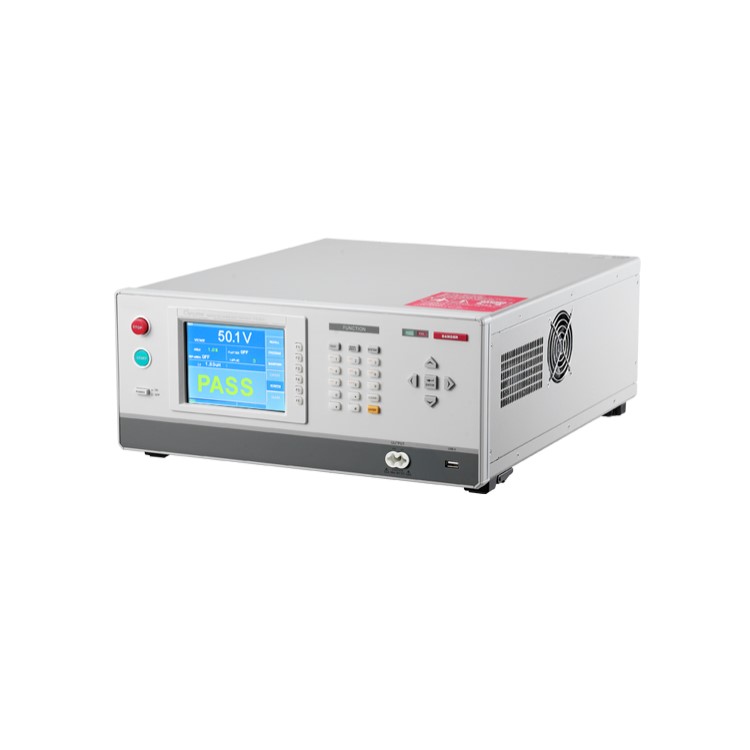

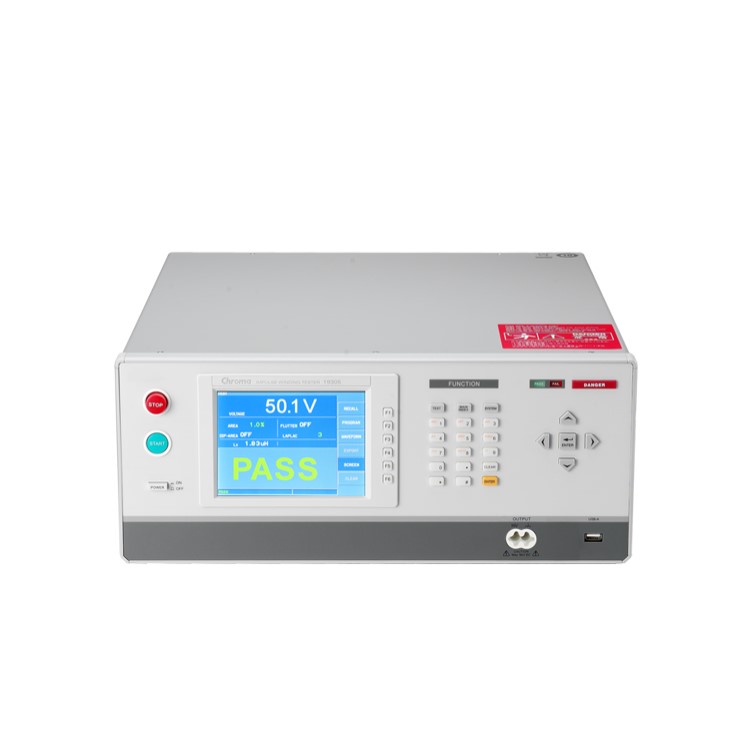

CHROMA 19305 임펄싱 와인딩 테스터
CHROMA 19305 Impulse Winding Tester
- 높은 임펄스 테스트 샘플링 속도(200MHz), 10비트
- 6kV 임펄스 전압 테스트
- BDV(항복 전압) 분석 기능
- 고속 테스트
- 10채널 출력(19305-10)
- 최대 40개 채널 스캐닝 테스트 지원
- 중국어(번체)/중국어(간체)/영어 사용자 인터페이스
- 파형 및 화면 캡처 관리를 위한 USB 포트
- 그래픽 색상 디스플레이

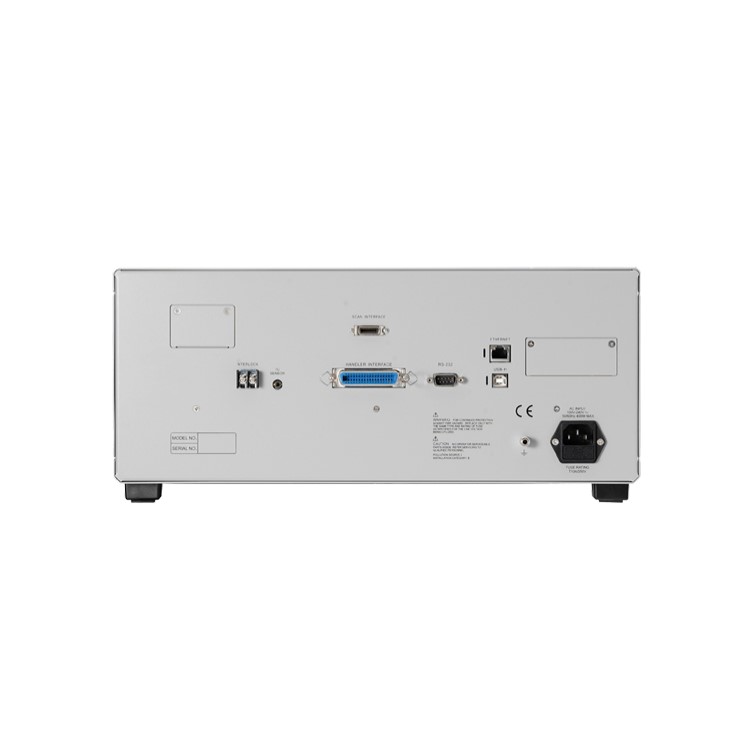

- 표준 LAN, USB 및 RS232 인터페이스
상품
원산지 TAIWAN
제조사 CHROMA
브랜드 CHROMA
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
크로마 ・ CHROMA
19305
임펄싱 와인딩 테스터
19305 Impulse Winding Tester

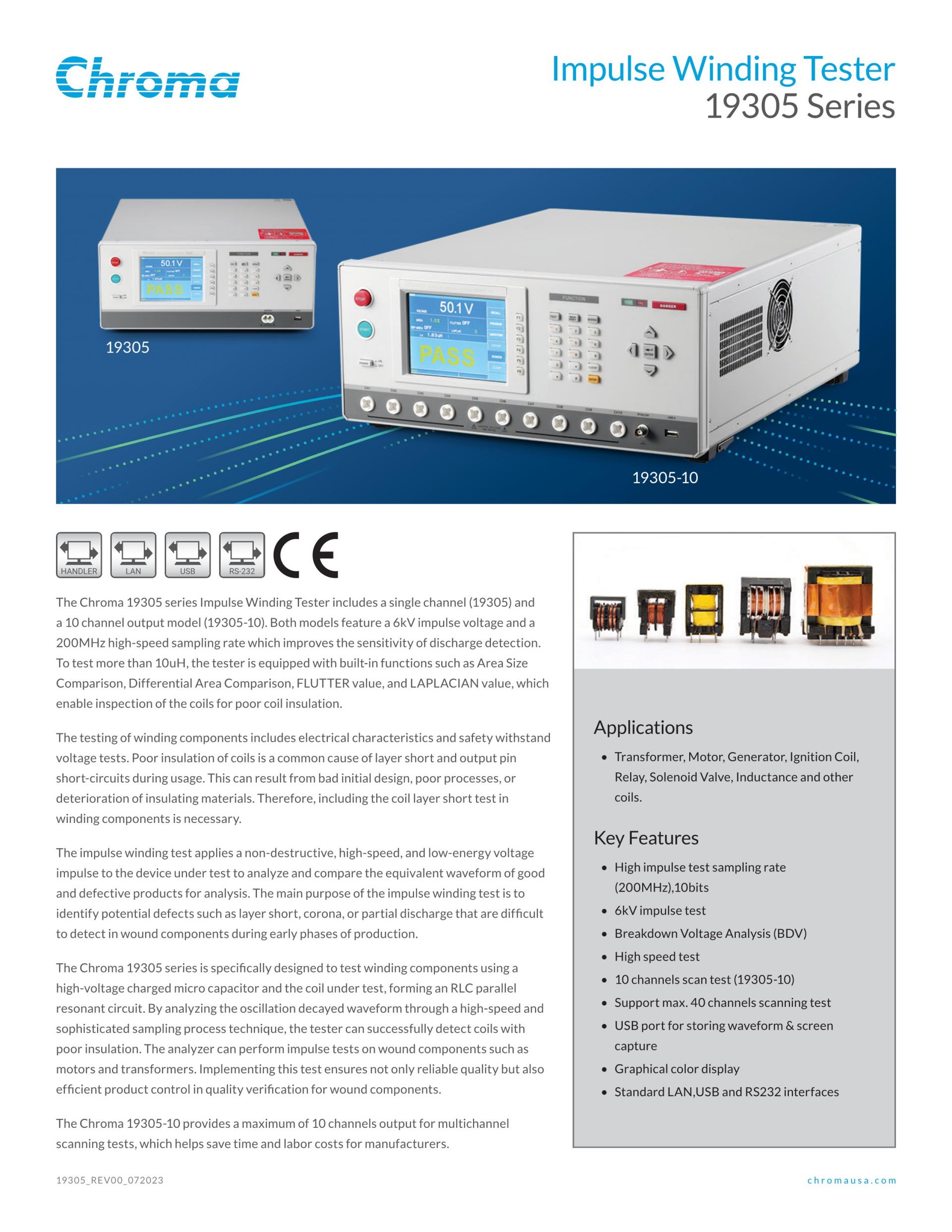

Chroma 19305 시리즈 임펄스 와인딩 시험기는 1채널(19305) 및 10채널 출력(19305-10)을 포함하고 있으며, 6kV 임펄스 전압과 200MHz 고속 샘플링 속도를 갖춰 방전 감지의 민감도가 향상되었습니다. 10uH 이상을 테스트하기 위해 내장된 구역 크기 비교, 차등 구역 비교, 플러터 및 라플라시안 값 설정 기능이 불량 코일 절연에 대해 점검할 수 있습니다.
와인딩 부품 검사에는 전기 특성 및 내전압 시험이 포함되어 있습니다. 일반적으로 사용 중 코일의 절연 불량은 층간 단락과 출력 핀 합선을 일으키는 근본 원인입니다. 이러한 원인은 불량 초기 설계, 불량 프로세스 또는 절연체의 성능 저하로 인해 발생합니다. 따라서 권선 부품에 대해 추가적인 코일 층간 단락 테스트가 필요합니다.
임펄스 와인딩 테스트는 DUT(Device Under Test)의 비파괴, 고속 및 낮은 에너지 전압 임펄스를 도입하도록 설계되어 양호/불량 판정을 위해 산출 및 결함 제품 등가 파형을 분석 및 비교합니다. 임펄스 와인딩 테스트의 주요 기능은 초기 단계의 불량 컴포넌트에서는 발견되기 어려운 층간 단락, 코로나 또는 부분 방전과 같은 잠재적 결함을 발견하는 것입니다.
Chroma 19305 시리즈는 고전압 충전 마이크로 커패시터(낮은 테스트 에너지) 및 테스트 대상 코일을 활용하여 RLC 병렬 공진을 형성하도록 와인딩 컴포넌트를 테스트하기 위해 특별히 설계되었습니다. 고속 및 정교한 샘플링 프로세스 기술을 통해 진동 감쇠 파형을 분석하면 불량 절연이 있는 코일을 효과적으로 감지할 수 있습니다. 분석기는 모터, 변압기용 불량 제품 등의 불량 컴포넌트의 임펄스 테스트를 수행할 수 있습니다. 불량 컴포넌트 테스트를 통해 품질 검증에 분석기를 실행하면 신뢰할 수 있는 품질은 물론 효과적인 제품 제어를 획득하게 됩니다.
Chroma 19305-10은 멀티채널 스캐닝 테스트에 대해 최대 10채널 출력을 제공하여 제조업체의 시간과 노동 비용을 절감할 수 있게 해 줍니다.
19305 19305chroma chroma 19305 19305 크로마 크로마 19305 CHROMA 19035-10 CHROMA 19035 10
