NAC ULTRANAC Neo 초고속카메라
가격문의(상세정보 참조)
NAC ULTRANAC Neo 초고속카메라
NAC ULTRANAC Neo Ultra High Speed Framing Camera

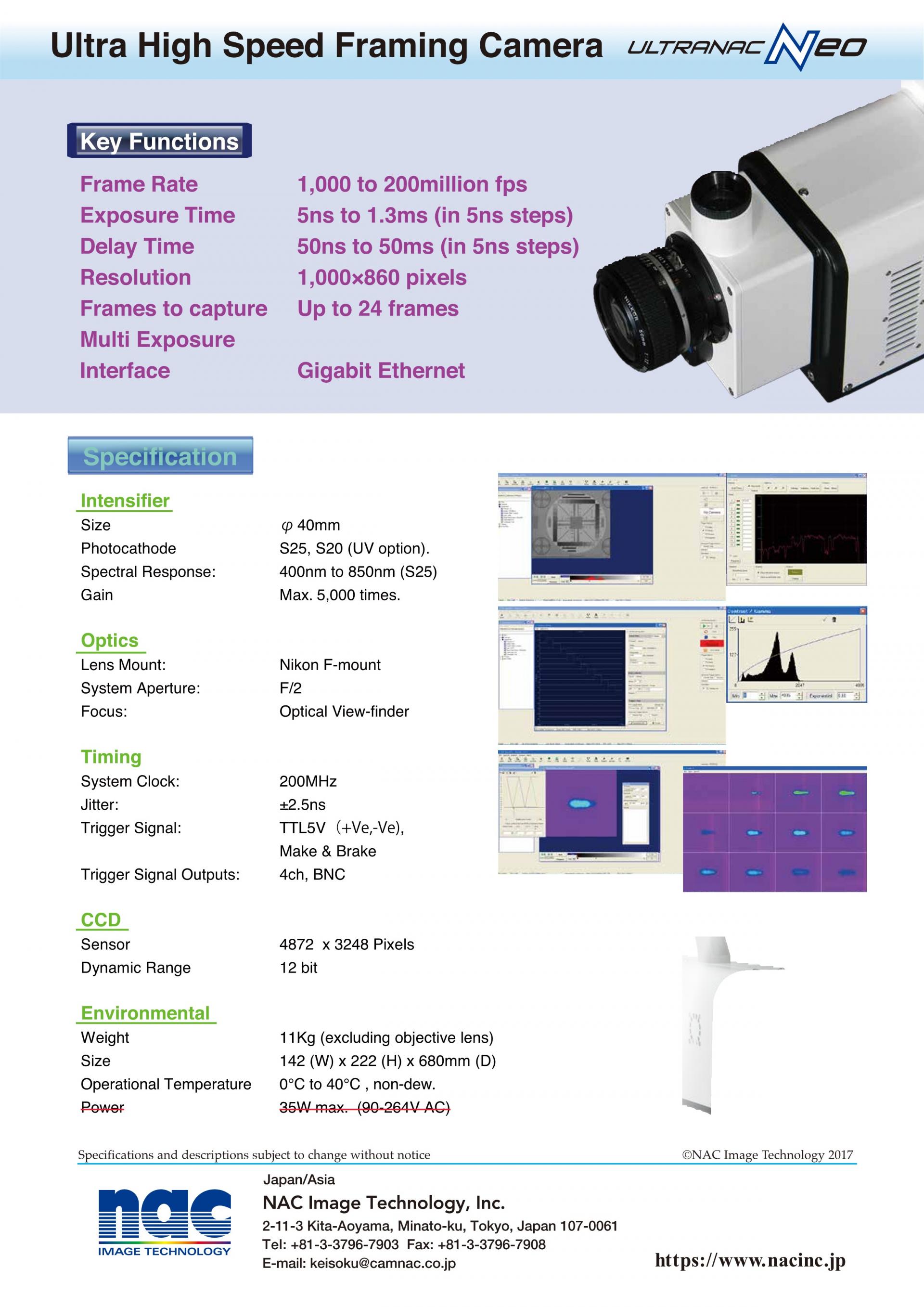

- Max. 200 million fps
- 1000x860 pixels resolution
- Min. exposure 5ns
- Fully independent user programmable exposure and inter-frame time
- Versatile inter-frame, exposure setting, multi exposure recording
- Fully controlled by IVV Inprint software
클릭 하시면 이동합니다.
낙 ・ NAC
ULTRANAC Neo
초고속카메라
ULTRANAC Neo Ultra High Speed Framing Camera
ULTRANAC Neo(울트라낙 네오)는 너크의 독자적인 광학 기술과 디지털 기술을 추구한 초고속 디지털 프레이밍 카메라입니다. 방전, 플라즈마, 충격파, 비행체, 폭발, 연소, 분무, 마이크로 머신 등의 고속 현상을 최고 2억 프레임/초, 1,000×860픽셀, 기록 매수 24프레임으로 선명하게 가시화합니다.

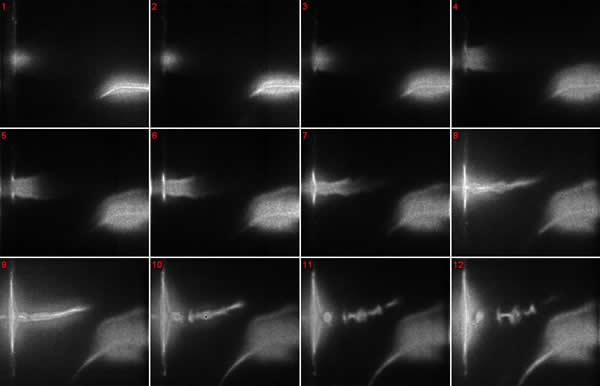

최대 2억 프레임/초의 초고속으로 촬영 가능
| 최대 2억 프레임/초의 촬영 속도로 24프레임(CCD의 더블 셔터 기능으로 12+12프레임)의 초고속 촬영이 가능합니다. 촬영한 각 프레임은 1,000×860 픽셀의 디지털 데이터로 기록됩니다. |  |
제어 소프트웨어로 잔상 보정과 광학 왜곡 보정이 가능

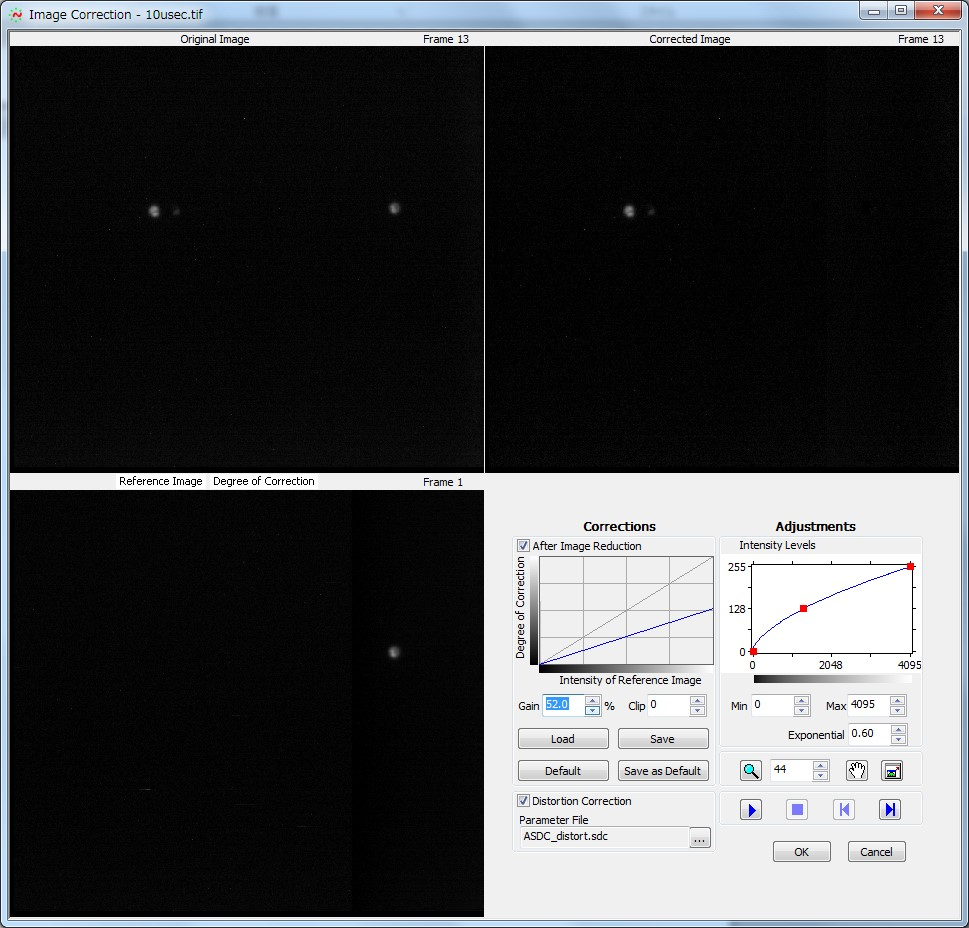

| 카메라 제어 소프트웨어 IVV Imprint상에서 24프레임 모드시에 발생하는 잔상을 보정하는 기능과 내부의 광학계에 의해 발생하는 광학 왜곡을 보정하는 기능이 표준으로 갖추어져 있습니다. |  |

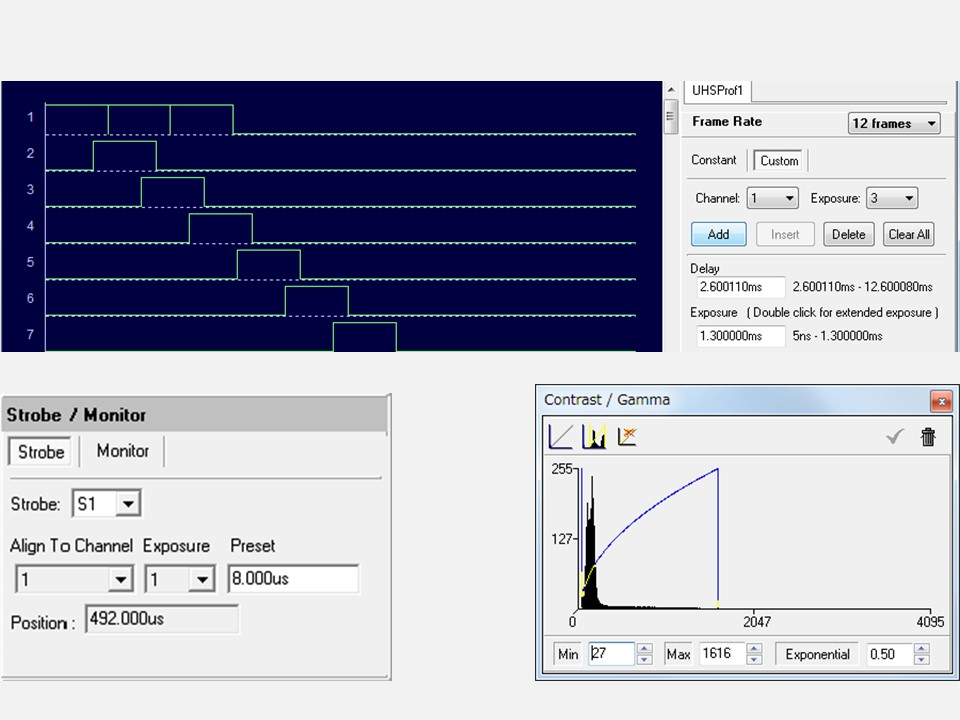

다양한 촬영 모드와 트리거 모드로 쉽게 초고속 현상과 동기화
| 각 프레임마다 최대 8회의 다중 노광이 가능하며, 지연 회로를 내장하고 있기 때문에, 5ns 스텝으로 50ns~10ms의 지연 시간의 설정이 가능합니다. 노광 펄스 신호 출력과 4채널의 외부 트리거 신호 출력을 갖추고, 타이밍 펄스 제너레이터 등의 외부 기기가 없어도, 카메라 단독으로 고속 현상과의 동기 촬영이 가능합니다. |  |
Velocity Trap 기능 내장

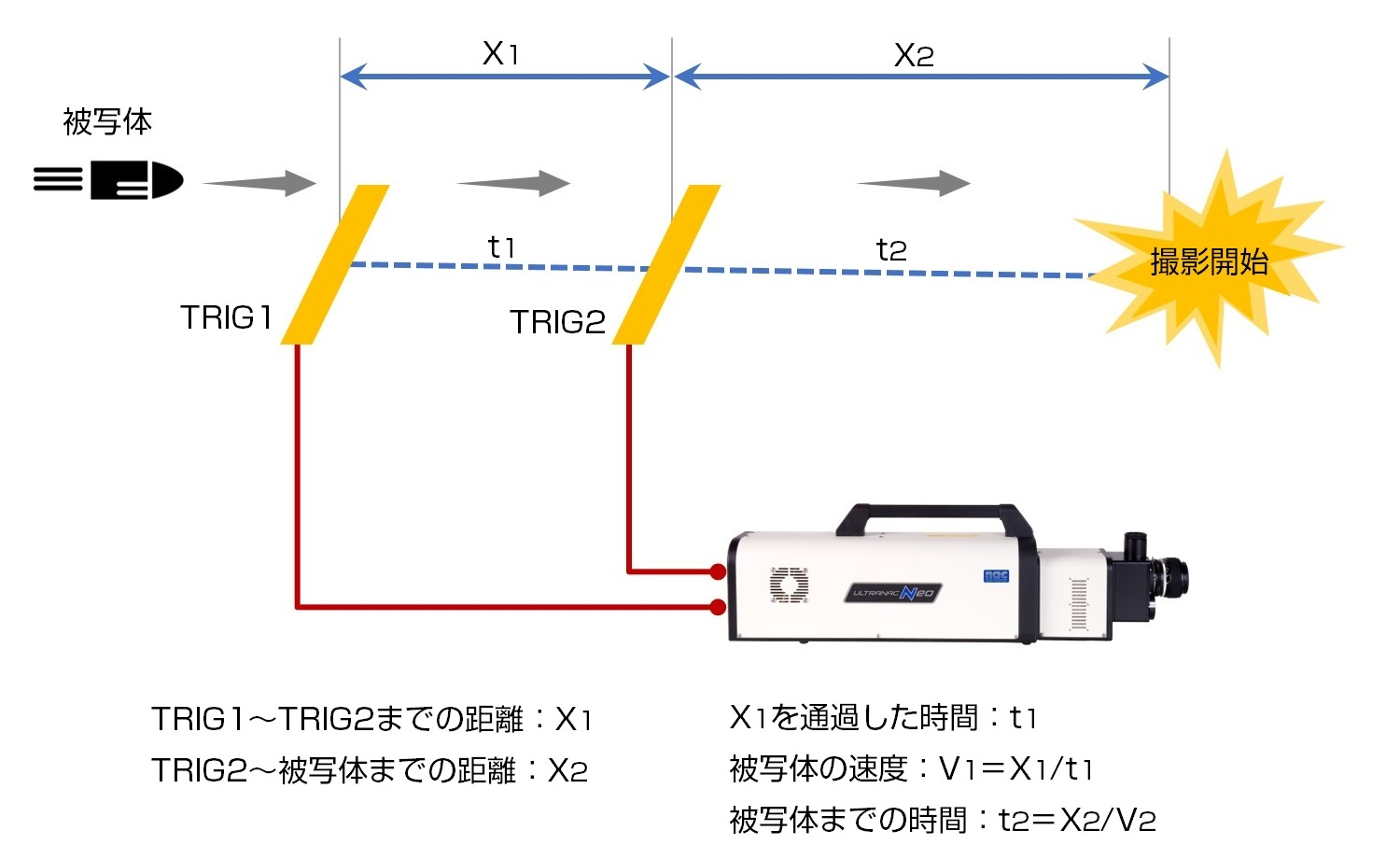

고속 충돌 시험 등의 비상체 계측을 실시할 때, 통과 센서를 이용하여 2개소의 포인트로 트리거를 픽업하고, 2계통의 신호 입력을 실시하는 것으로, 트리거 입력 타이밍, 미리 설정한 트리거 포인트와 촬영 포인트 사이의 거리 정보를 이용해, 촬영마다 트리거 Delay 시간을 산출해 촬영을 개시하는 Velocity Trap 기능을 가지고 있습니다. 이것에 의해, 비상 속도를 모르는 비상체, 시험마다 속도에 편차가 있는 실험에서도, 적절한 타이밍으로 촬영을 실시하는 것이 가능합니다.

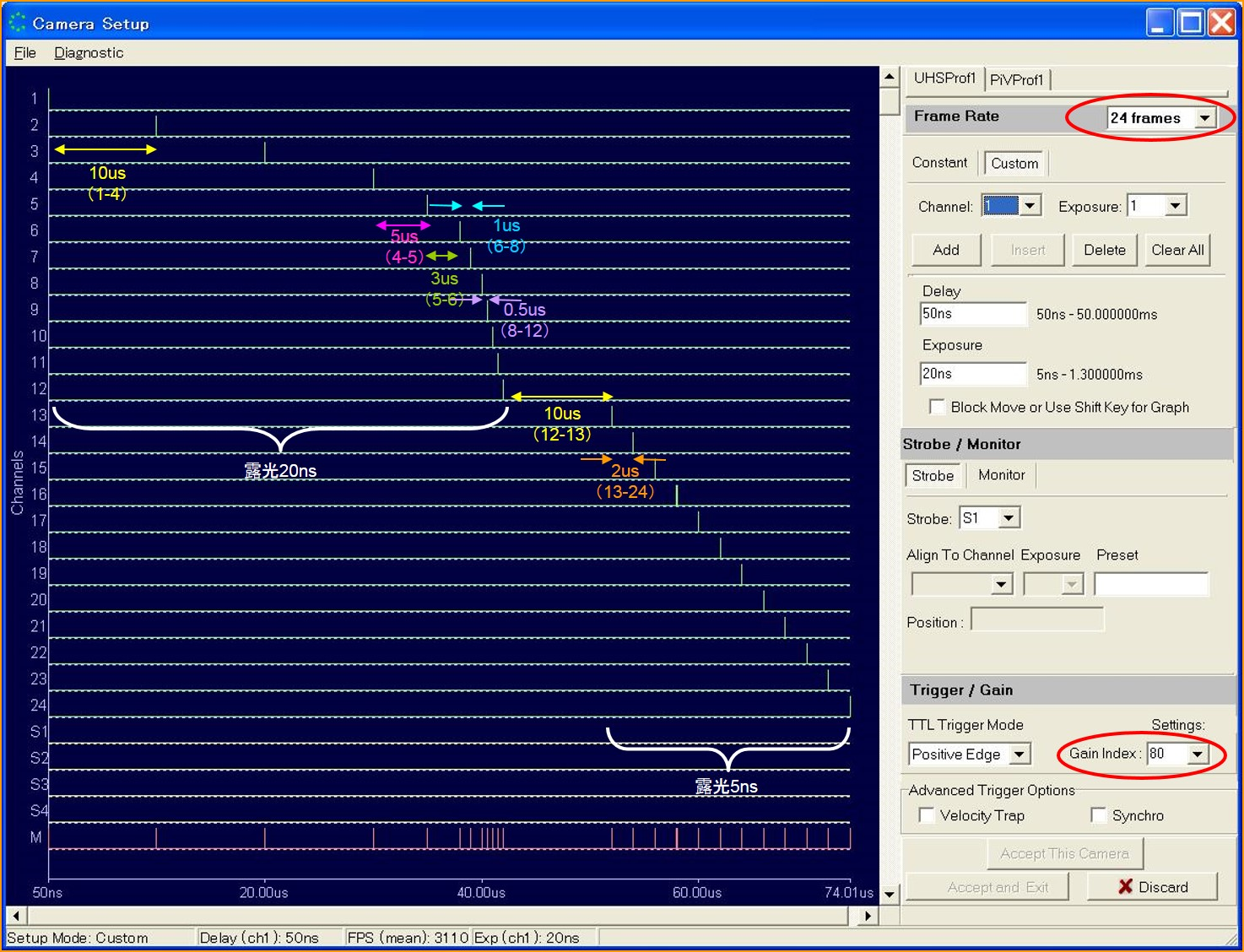

각 프레임의 촬영 간격·노광 시간을 임의로 설정 가능
| 각 프레임의 노광 시간, 프레임별 촬영 간격을 각각 독립적으로 임의로 설정할 수 있습니다. 예를 들어, 수중 방전의 촬영으로 방전 현상을 5ns 간격으로 12프레임 촬영하고, 발생한 캐비테이션 현상을 1μs 간격으로 나머지 12프레임으로 촬영하는 것 같은 촬영 방법도 가능합니다. |  |
ULTRANAC 소개
LTRANAC 내부 구조 개략도
ULTRANAC는 터널형 빔 스플리터, 특별히 설계된 이미지 인텐시파이어(이하 II), 고화질 CCD 카메라로 구성되어 있습니다. 촬영 렌즈로부터 입사한 상을 터널형 빔 스플리터에 의해 분할 투영하고(*1), II 광전면의 12개의 세그먼트 영역에 동시에 결상시킵니다(*2). II의 각 세그먼트 영역의 게이트 타이밍을 제어함으로써, 촬영 타이밍이 다른 12 프레임의 연속 화상이 II 형광면 상에 결상된다. II 형광면상의 화상은 4,872×3,248 pixel의 고화질 CCD 카메라에 의해 일괄 촬영하고, 소프트웨어에 의해 각 화상의 위치 보정을 실시하면서 1프레임(1,000×860 pixel)마다의 연속 화상으로서 잘라냅니다.
