NAC ULTRANAC Tau 초고속카메라
가격문의(상세정보 참조)
NAC ULTRANAC Tau 초고속카메라
NAC ULTRANAC Tau ULTRA HIGH SPEED FRAMING CAMERA SYSTEM
- Max. 1 billion fps
- 1000x860 pixels resolution
- Min. exposure 1ns
- Fully independent user programmable exposure and inter-frame time
- UV sensitivity
- Fully controlled by IVV Inprint software
클릭 하시면 이동합니다.
낙 ・ NAC
ULTRANAC Tau
초고속카메라

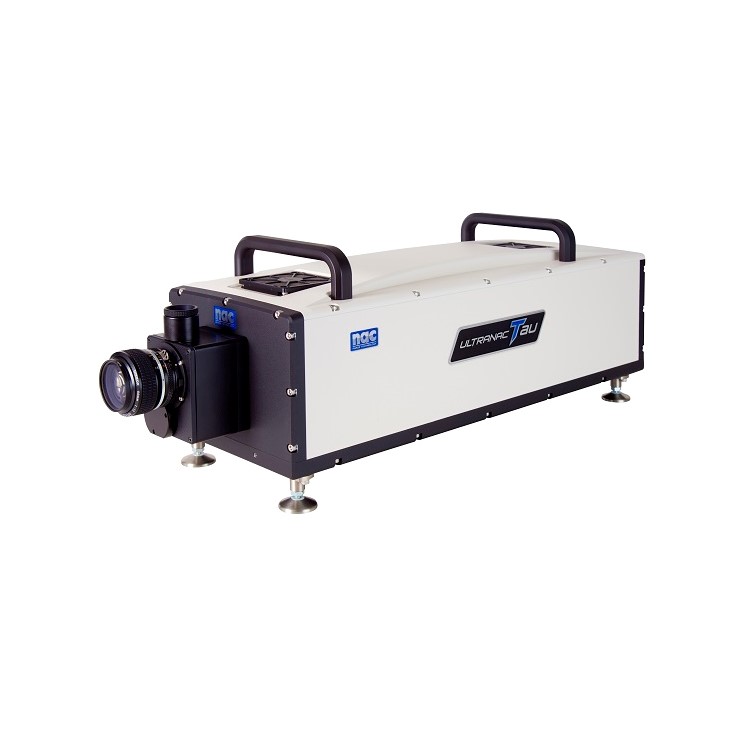

ULTRANAC Tau ULTRA HIGH SPEED FRAMING CAMERA SYSTEM

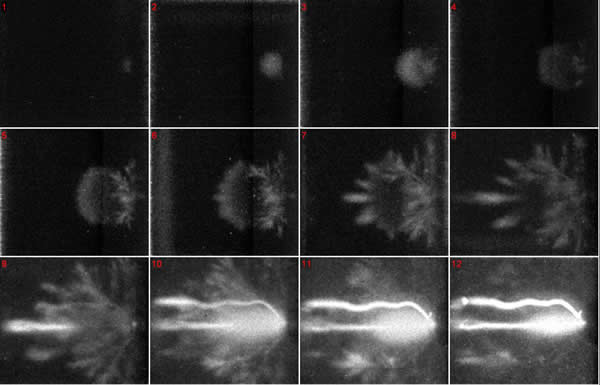

ULTRANAC Tau(울트라낙 타우)는 최고 10억 프레임/초의 촬영 속도로 12프레임의 초고속 촬영이 가능한 초고속 디지털 프레이밍 카메라입니다. 방전, 플라즈마, 충격파, 플라이 바디, 폭발, 연소, 분무, 마이크로 머신 등의 촬영에 이상적입니다.
최대 10억 프레임/초의 초고속 촬영
최대 10억 프레임/초의 촬영 속도로 12프레임의 초고속 촬영이 가능합니다. 종래 기종 ULTRANAC Neo(2억 프레임/초)에서도 파악할 수 없었던 영역의 현상도 시간 분해 계측 가능하게 되었습니다. 촬영한 각 프레임은 1,000×860 픽셀의 디지털 데이터로 기록됩니다.
최단 1ns의 초단시간 노출
ULTRANAC Neo로 성장한 기술을 기반으로 최단 노출 시간 1ns의 12 세그먼트 I. I.를 실현했습니다. 각 프레임의 노광 시간, 촬영 인터벌은 1ns 스텝으로 임의의 설정이 가능합니다. 현상에 맞춘 촬영 시퀀스를 짜는 것으로 변화가 있는 현상에 대해서도 최적의 촬영을 할 수 있습니다. |  |
자외광 대응
| 터널형 빔 스플리터 및 내부 광학계, 세그먼트 I. I. 에 대해 자외광 대응 모델도 라인업에 추가되었습니다. 종래 곤란했던 자외 발광의 현상에 대해서도 초고속 촬영이 가능합니다. |  |

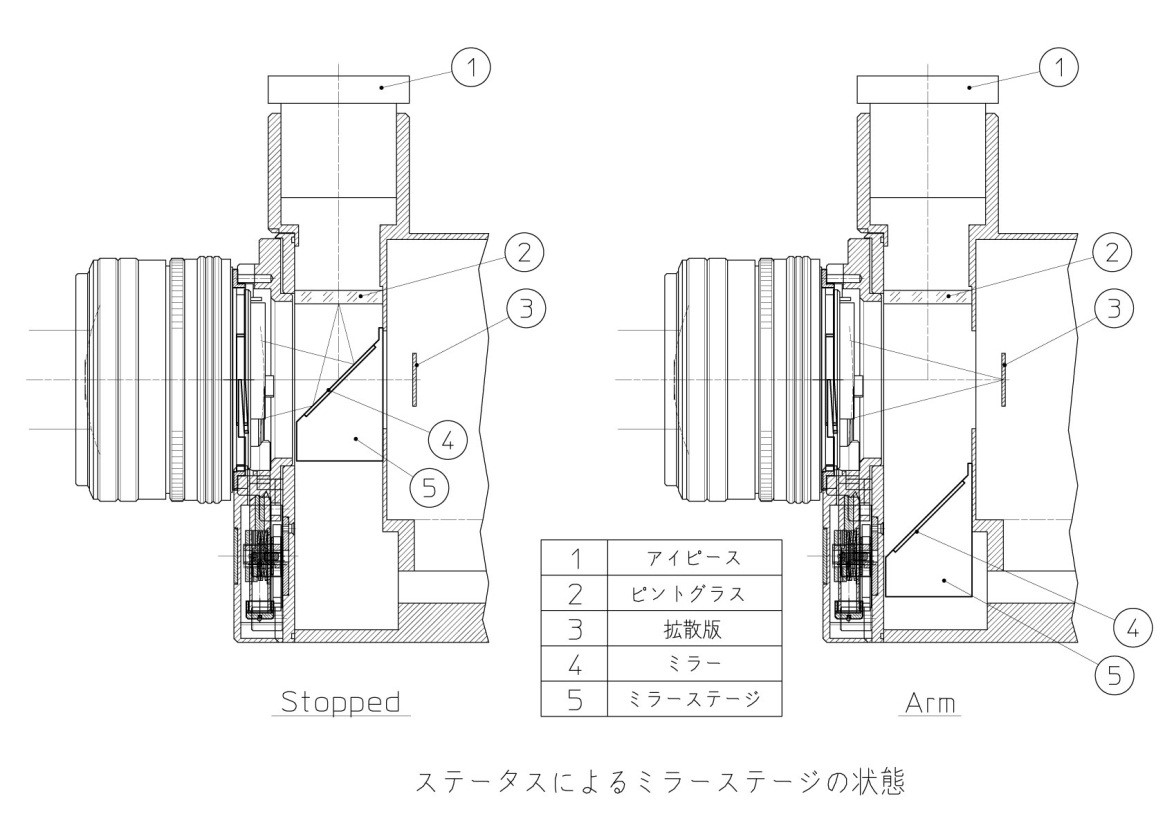

광학식 뷰파인더를 채용, 번인 걱정 없는 선명한 핀트 조절
| 광학식 뷰파인더와 제어 소프트웨어로 포커스 모드 기능의 구분이 가능합니다. 광학식 뷰파인더로 포커스 조정이나 위치 조정을 하고, 최종적으로 소프트웨어상의 포커스 모드로 촬영하는 화각에서의 확인을 행할 수 있습니다. |  |
ULTRANAC 소개

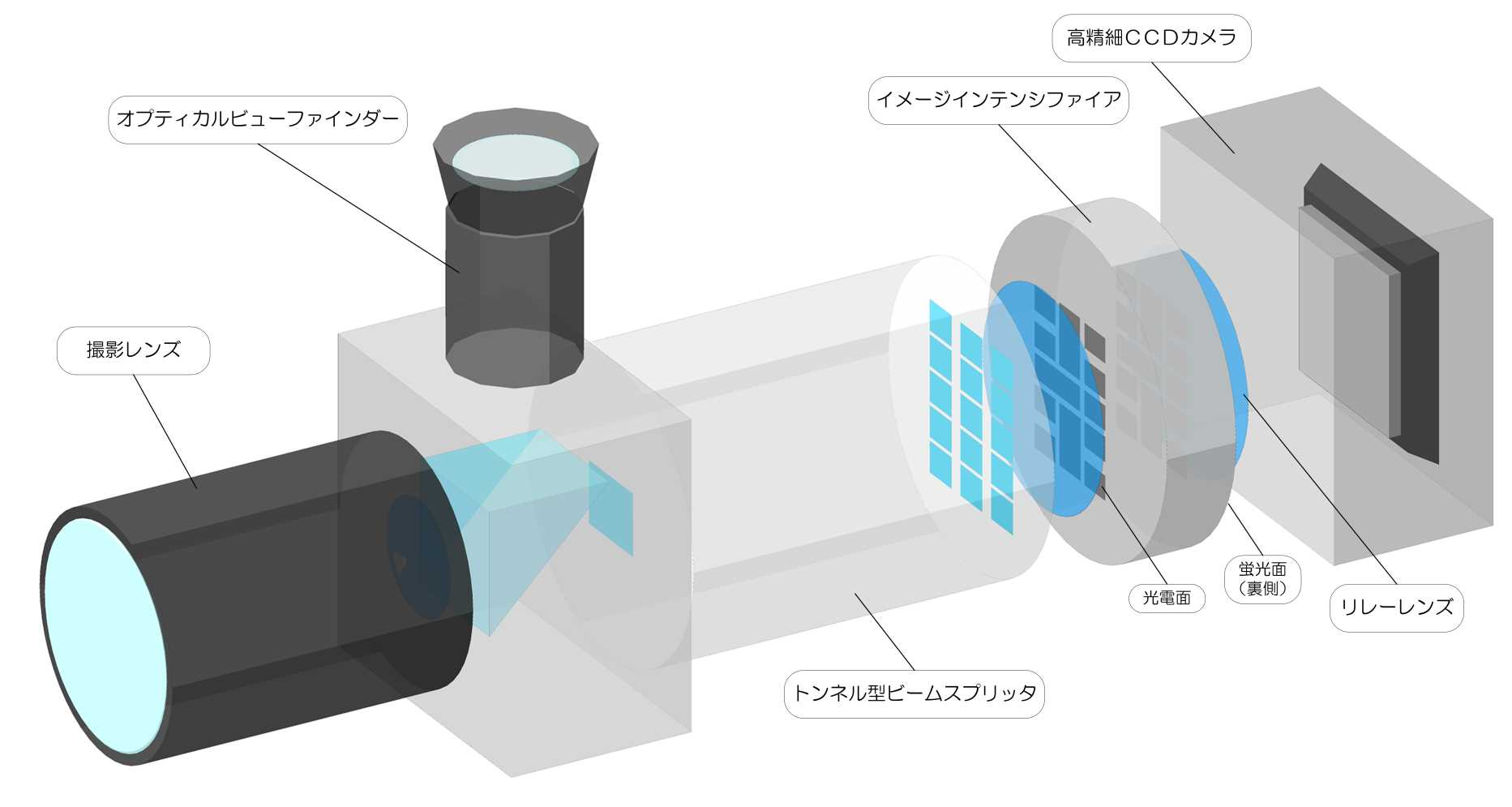

LTRANAC 내부 구조 개략도

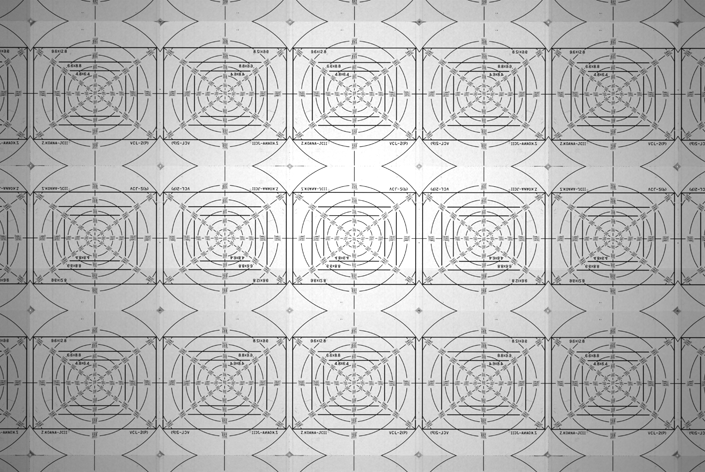

ULTRANAC는 터널형 빔 스플리터, 특별히 설계된 이미지 인텐시파이어(이하 II), 고화질 CCD 카메라로 구성되어 있습니다. 촬영 렌즈로부터 입사한 상을 터널형 빔 스플리터에 의해 분할 투영하고(*1), II 광전면의 12개의 세그먼트 영역에 동시에 결상시킵니다(*2). II의 각 세그먼트 영역의 게이트 타이밍을 제어함으로써, 촬영 타이밍이 다른 12 프레임의 연속 화상이 II 형광면 상에 결상된다. II 형광면상의 화상은 4,872×3,248 pixel의 고화질 CCD 카메라에 의해 일괄 촬영하고, 소프트웨어에 의해 각 화상의 위치 보정을 실시하면서 1프레임(1,000×860 pixel)마다의 연속 화상으로서 잘라냅니다.

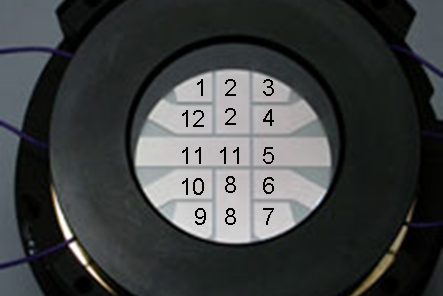

 *1 터널형 빔 스플리터 분할 투영 |  *2 세그먼트 II |

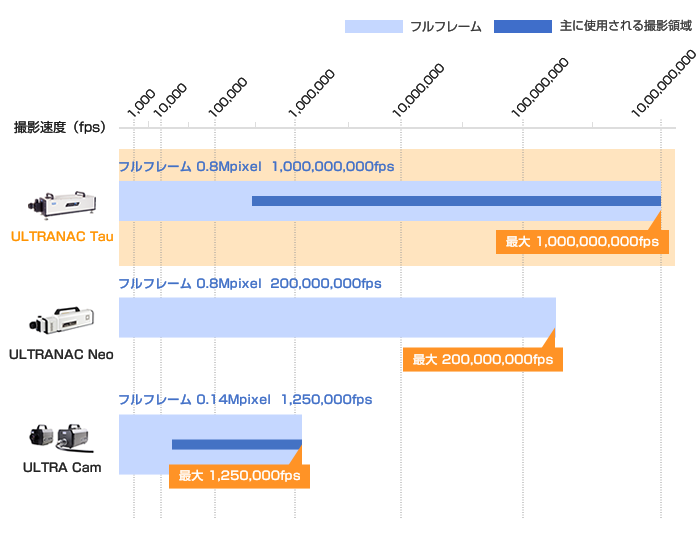

울트라 하이 스피드 카메라 사양 비교표
ULTRANAC TAU ULTRANAC TAU 낙 낙 ULTRANAC TAU ULTRANAC TAU 나크 나크 ULTRANAC TAU ULTRANAC TAU 낙크 낙크 ULTRANAC TAU ULTRANAC TAU NAC NAC ULTRANAC TAU
