CS INSTRUMENTS LD 510 누설감지 카메라
CS INSTRUMENTS LD 510 누설감지 카메라

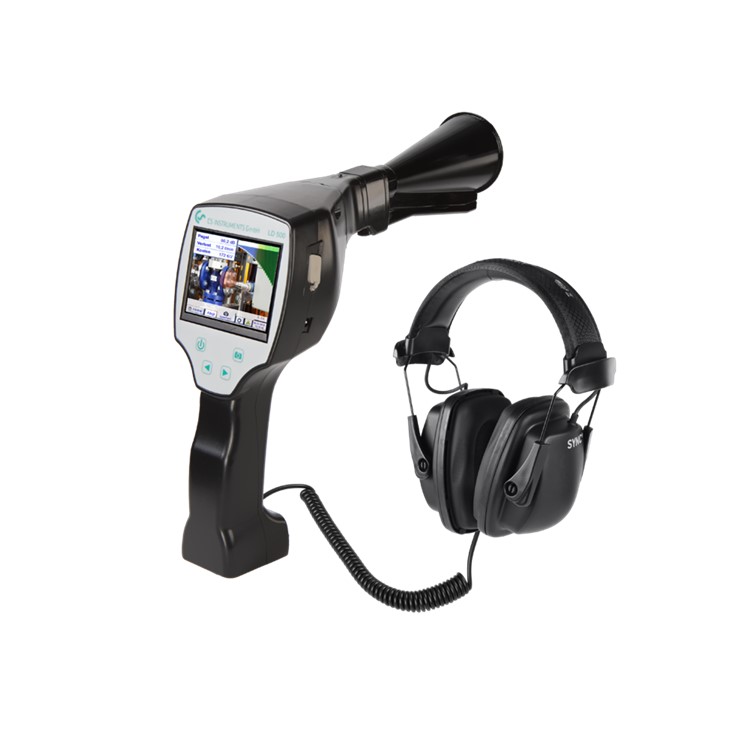

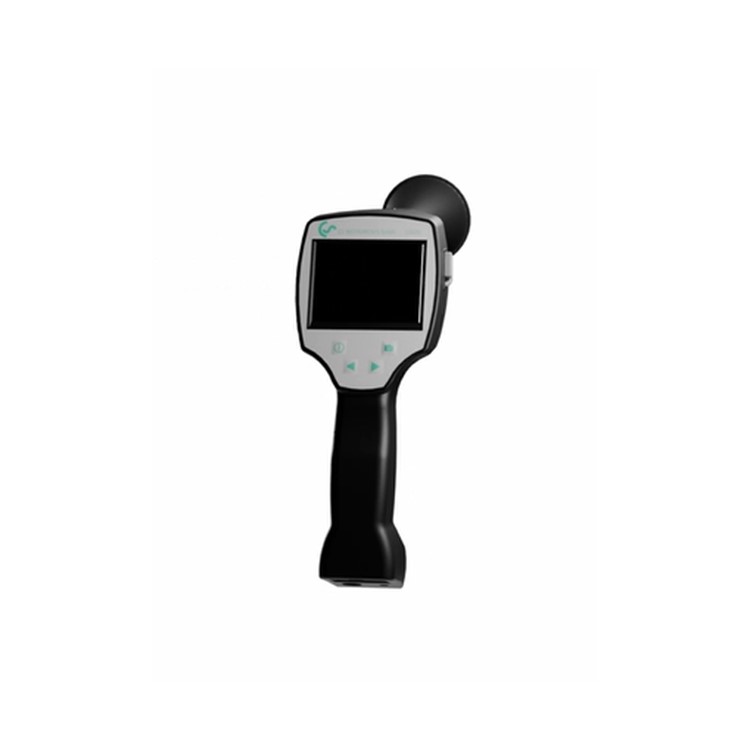

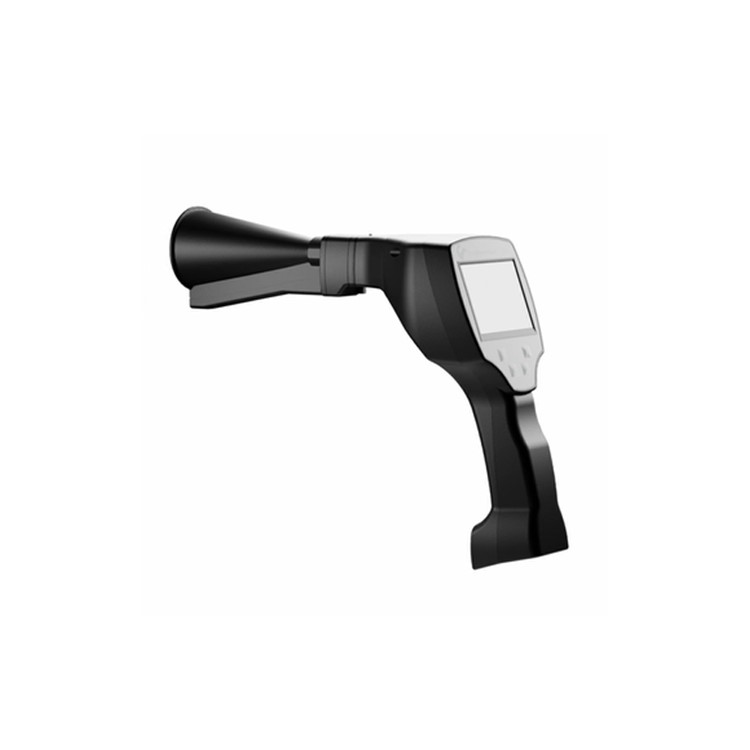

CS INSTRUMENTS LD 510 Leak detector with camera
LD 500/510과 해당 소프트웨어 "CS Leak Reporter" 간의 완벽한 상호 작용을 이용해 지속적으로 에너지 비용은 줄이고 수익성은 높이세요.
- 원거리에서도 아무리 적은 누출(Leckage)이라도 탐지하세요.
- 누출(Leckage)과 절약 가능성을 각각 l/분과 €/연으로 규명하세요.
- 더 신뢰성 있는 비용 계산을 위한 자동 레이저 거리 측정
- 자동 레벨: 주변에 자동으로 감도를 맞추어 주고 주변 소음을 차단합니다.
- 누출(Leckage)을 시각화하세요.
- 누출(Leckage)과 필요한 정비 작업을 설명하세요.
- 9시간 연속 작동 가능
- 핸들 밑의 외부 CS 계측 센서용 별도 입력 장치(LD 510만)
원산지 GERMANY
제조사 CS INSTRUMENTS
브랜드 CS INSTRUMENTS
무게 1kg
택배 · 기본 무료
CS INSTRUMENTS LD 510 제품 정보
CS INSTRUMENTS LD 510은 내장 카메라를 갖춘 초음파 누설 탐지기로, 압축 공기 등 가압 배관의 누설에서 생기는 초음파를 40kHz 대역에서 감지해 헤드셋으로 들을 수 있게 변환합니다. 레이저 거리 측정으로 누설량(l/min 또는 cfm)과 연간 비용을 화면에 표시하고, 누설 부위 사진과 위치·조치 정보를 현장에서 기록해 ISO 50001 형식 보고서로 정리할 수 있습니다. LD 510은 외부 CS 센서 입력을 갖추어 이슬점·유량·압력 센서를 함께 연결할 수 있습니다.
핵심 특징
- 사람 귀에 들리지 않는 초음파를 헤드폰으로 들을 수 있게 변환하고, 시끄러운 주변 소음은 걸러 냄
- 레이저 거리 측정으로 거리를 자동 측정해 누설량(l/min 또는 cfm)과 절감 가능 비용(€/year, 통화 설정 가능)을 화면에 표시하고 사진과 함께 저장
- 자동 레벨 기능이 주변 환경에 맞춰 감도를 자동 조정
- 현장에서 누설 위치(회사·건물·장소), 고장 부위·조치·교체 부품을 기기에 바로 입력하는 종이 없는 기록, 예비 부품 목록 자동 완성 검색
- 누설 데이터를 USB로 PC 소프트웨어(CS Leak Reporter)에 옮겨 ISO 50001 형식 보고서 작성, 클라우드 솔루션으로 다중 사용자 작업 지원
- 외부 센서 입력(LD 510 전용)으로 이슬점·유량·압력·차압 센서(별매)를 연결
- 인체공학적 한 손 조작과 가벼운 무게로 장시간 작업 부담 감소
선택 가이드
- 제조사 세트(LD 510 set, 주문 번호 0601 0106)의 구성은 아래 표를 확인하세요
- 외부 센서 입력의 측정 범위·정확도는 연결하는 CS 센서 사양을 따릅니다. 연결 가능 센서는 아래 표를 확인하세요
- PC 보고서 소프트웨어 CS Leak Reporter V2와 클라우드 솔루션(CS Cloud 사용자 라이선스 필요)은 별도 주문합니다
- 좁은 곳은 구스넥, 먼 거리의 미세 누설은 파라볼릭 미러, 압력이 없는 배관의 누설 시험은 초음파 발신기(별매)를 함께 사용합니다
- UltraCam 깔때기(Z554 5500, 일체형 카메라·초음파 마이크 30개)를 추가하면 누설을 화면 영상에 시각화하는 UltraCam으로 개조할 수 있습니다
주요 사양
| 모델 | LD 510 |
|---|---|
| 작동 주파수 | 40kHz ±2kHz |
| 연결부 | 헤드셋용 3.5mm 스테레오 잭, 외부 충전기 연결용 전원 소켓 |
| 레이저 | 파장 630~660nm, 출력 < 1mW (레이저 클래스 2) |
| 디스플레이 | 3.5" 터치스크린 |
| 인터페이스 | USB |
| 데이터 로거 | 16GB SD 메모리 카드 (1억 개 값) |
| 전원 | 내장 충전식 리튬이온 배터리, 약 9시간 연속 동작, 충전 4시간 |
| 작동 온도 | -5~+50℃ |
| 자동 레벨 | 주변 환경에 맞춰 감도를 자동 조정해 주변 소음 제거 |
| 감도 | 최소 0.1 l/min (6bar, 5m 거리), 압축 공기 비용 연 약 1€ 수준 |
| 무게 (헤드셋 제외) | 540g |
| 외부 센서 입력 전원 출력 | 24VDC ±10%, 연속 120mA |

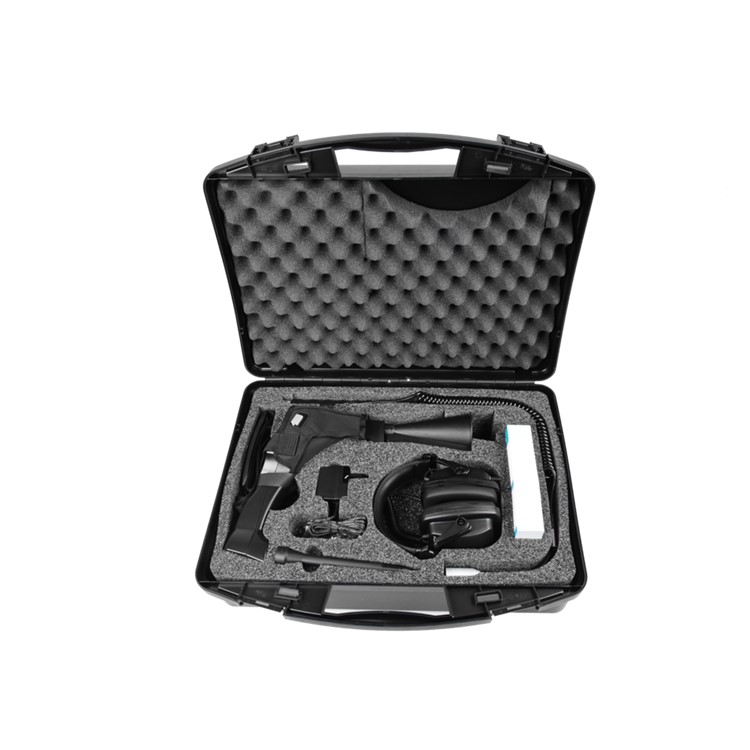

제조사 세트 구성 (LD 510 set, 주문 번호 0601 0106)
| 품목 | 주문 번호 |
|---|---|
| LD 510 누설 탐지기 (음향 트럼펫, 내장 카메라, 외부 센서용 추가 입력, 현장 표시용 누설 태그 100매 포함) | 0560 0106 |
| 내장 레이저 거리 측정 | Z554 5000 |
| 운반 케이스 | 0554 0106 |
| 방음 헤드셋 | 0554 0104 |
| 포커스 튜브(포커스 팁 포함) | 0530 0104 |
| AC 어댑터 플러그 | 0554 0009 |
| 초음파 센서 연결용 나선형 케이블 (늘렸을 때 길이 2m) | 020001402 |
| LD 500/510용 숄더 스트랩 홀스터 | 020001795 |
별매 액세서리·소프트웨어
| 품목 | 주문 번호 |
|---|---|
| 구스넥 (길이 600mm, 접근이 어려운 곳의 누설 탐지) | 0530 0105 |
| 구스넥 (길이 1500mm) | 0530 0108 |
| 고감도 구스넥 (진공 시스템 누설 탐지·누설 시험, 길이 600mm) | 0530 0110 |
| 레이저 거리 측정 기능 파라볼릭 미러 (원거리 누설 탐지, 운반 케이스 포함) | 0530 0206 |
| 파라볼릭 미러 (원거리 누설 탐지, 운반 케이스 포함) | 0530 0106 |
| 초음파 발신기 (무압 시스템 누설 시험용) | 0554 0103 |
| 누설 태그 500매 | 0530 0107 |
| CS Leak Reporter V2 (ISO 50001 보고서, PC 2대 라이선스) | 0554 0205 |
| CS Leak Reporter V2 추가 라이선스 (PC 1대) | Z554 0205CS |
| CS Leak Reporter 클라우드 솔루션 기본 패키지 (사용자 라이선스 1개 이상 필요) | 0554 0305 |
| CS Cloud 사용자 라이선스 (1명 / 12개월) | 0554 0306 |
LD 510 연결용 추가 센서·액세서리 (별매)
| 품목 | 주문 번호 |
|---|---|
| FA 510 이슬점 센서 (이동형, -80~+20℃td, 이동형 측정 챔버·5m 연결 케이블·다공 보호 캡 포함) | 0699 1510 |
| VA 500 유량 프로브 (Max 버전 185m/s, 프로브 길이 220mm, 5m 연결 케이블 포함) | 0695 1124 |
| 표준 압력 프로브 CS 16 (0~16bar, 정확도 풀 스케일 ±1%) | 0694 1886 |
| 차압 프로브 (1.6bar 차압) | 0694 3561 |
| 압력·온도·외부 센서 연결 케이블 (이동형 계측기용, 5m) | 0553 0501 |
| CS Basic 데이터 분석 소프트웨어 (그래프·표, USB 또는 Ethernet 판독, 2대 라이선스) | 0554 8040 |
사양은 제조사 제공 자료 기준입니다. 감도는 6bar, 5m 거리 조건 기준입니다.
씨에스 인스트루먼트 ・ CS INSTRUMENTS
LD 510
누설감지 카메라
LD 510 Leak detector with camera
누출(Leckage) 탐지 장치 LD 510은 압축 공기 누출(Leckage), 증기 누출(Leckage), 가스 누출(Leckage), 진공 누출(Leckage) 그리고 절연체, 변압기, 스위치기어, 고전압 케이블의 부분 방전으로 생성되는 초음파를 측정합니다(코로나 효과). 사람 귀에 들리지 않는 초음파는 LD 510이 가청음 주파수 범위에 혼합하기 때문에 초음파 소스(압축 공기 누출(Leckage))의 위치를 헤드폰 위의 음향 신호와 카메라 영상을 통해 시끄러운 주변 환경에서도 정확하게 확인하실 수 있습니다.
고급 센서 기술로 누출(Leckage) 위치 확인 장치는 원거리에서 아무리 적은 누출(Leckage)(0.1 l/분, 약 1 € p.a.에 해당) 위치도 아주 쉽게 확인할 수 있습니다. 동시에 LD 510의 감도를 자동이나 수동으로 조정하여 생산 설비의 작동 중에도 누출(Leckage)을 문제 없이 탐지하는 것이 가능합니다.
성공적인 누출(Leckage) 위치 확인 후에 장치의 내장 터치 스크린을 통해 모든 필요한 누출(Leckage) 정보를 저장하고 내장 카메라로 누출(Leckage) 사진을 찍어 누출(Leckage) 해결에 필요한 모든 정보를 바로 누출(Leckage) 장소에서 기록하실 수 있습니다.
누출(Leckage)을 모두 확인한 후에, 누출(Leckage)을 USB 스틱으로 컴퓨터에 내보내 CS Leak Reporter 소프트웨어로 불러들이실 수 있습니다. 이어서 CS Leak Reporter 소프트웨어를 이용해 매우 쉽게 각각의 누출(Leckage)을 발생 비용에 따라 우선 순위를 매기고 이렇게 하여 모든 기본 정보를 컴퓨터에서 관리하실 수 있습니다.
이어서 몇 번 클릭하면 자동 누출(Leckage) 보고서를 작성할 수 있고, 보고서에는 누출(Leckage) 검사 관련 정보가 모두 개괄적으로 표시됩니다.
