히오키 ・ HIOKI

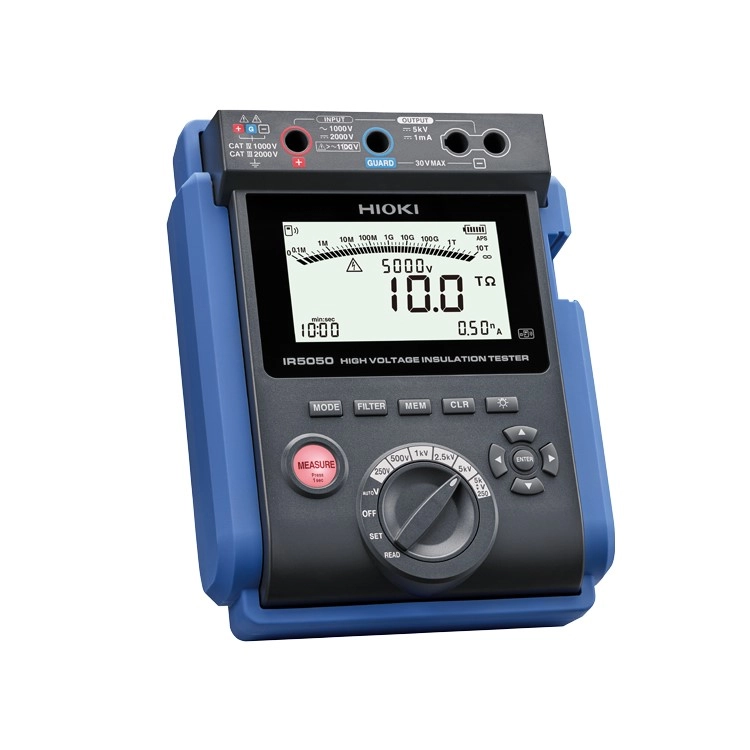

IR5050
고전압 절연저항계
IR5050 HIGH VOLTAGE INSULATION TESTER
제품번호 (발주코드)
- IR5050
- 고전압 설비( 트랜스, 케이블, 모터 등)의 절연 저항 측정용
- 폭넓게 발생 가능한 시험 전압 250 V ~ 5 kV
- 최대 10 TΩ의 광범위 측정
- 절연진단지수 자동 계산 및 표시
- 수기 메모 작업을 줄일 수 있는 데이터 메모리 기능
- 선택 가능한 통신: 무선 및 USB 대응
- 소형, 경량, IP65 하드 케이스가 표준으로 제공됨
세밀한 출력 전압 설정 가능
- 직관적으로 조작할 수 있는 로터리 스위치
- 출력 전압을 5가지 레인지에서 선택할 수 있습니다.
- 특정 시험 조건에 맞게 출력 전압은 10 V 또는 25 V 단위로 세밀하게 설정할 수 있습니다.
- 전압 측정: AC/DC 자동 판별 측정이 가능합니다.
시험 용도에 맞게 측정 방법을 선택할 수 있습니다
- 피측정물에 고전압을 계속 인가하면 절연체가 파괴될 수 있습니다.
- 인가하는 전압을 최대한 낮추어 절연 상태를 시험함으로써 고전압 인가에 의한 파괴를 방지할 수 있습니다.
- IR5050은 시험 용도에 따라 최적의 측정 방법을 선택할 수 있도록 다양한 절연 진단 기능을 갖추고 있습니다.
절연진단지수 자동 계산 및 표시
- 측정 종료 후 절연저항값과 누설 전류뿐만 아니라 절연진단지수(DAR, PI, DD, 정전용량)도 표시할 수 있습니다.
- 절연의 양불 판단 기준 중 하나로 규정 시간 경과 시점의 측정값으로부터 계산하여 표시합니다.

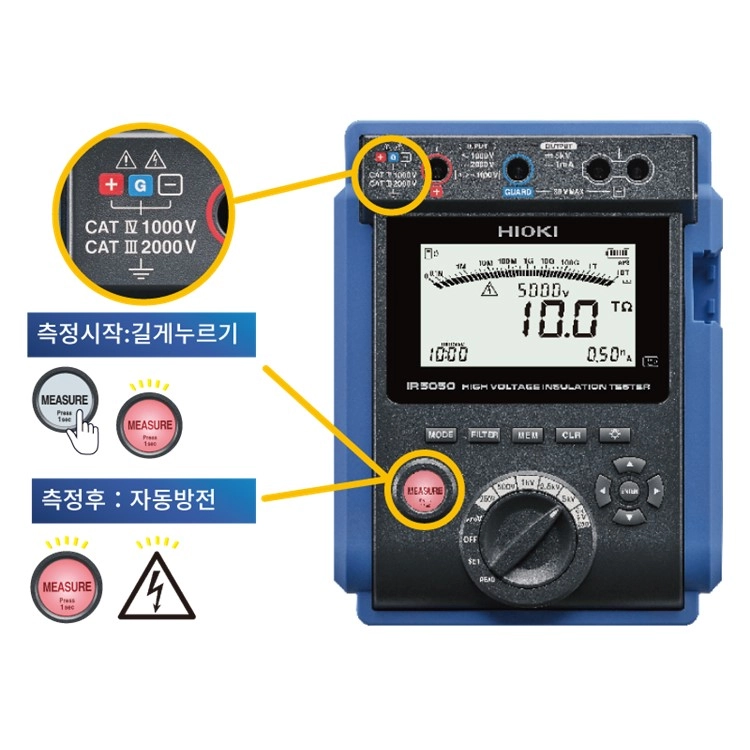

높은 안전성으로 설계된 절연 저항계
- CAT III 2000, CAT IV 1000을 대응하는 IR5050은 최고의 안전 성능을 가지고 있습니다. 절연 저항 측정은 정전 상태에서 측정하기 때문에 위험하지 않다고 생각할 수 있습니다. 하지만 만일의 사고에 대비하여 안전성을 높였습니다.
- 측정 시작: 1초간 길게 누르면 측정 시작. 오작동으로 인한 고전압 발생을 방지합니다. 고전압 발생중에는 측정 버튼이 깜빡이며 주의를 촉구합니다.
- 측정 후 : 시험 후 측정 대상에 잔류한 전하를 자동으로 방전합니다. 방전중에는 MEASURE 버튼과 방전 마크가 깜박이며 방전이 완료되면 깜박임이 멈춥니다.
측정 안정화를 위한 기능 및 성능
- 피측정물이 매우 높은 저항일 때, 절연저항계는 미세한 전류를 측정하고 있습니다. 미세한 측정 환경의 변화에도 영향을 받기 쉽기 때문에 측정값이 불안정해질 수 있습니다.
- IR5050은 실드선과 독자적인 측정 기술을 통해 환경의 영향을 줄여 10TΩ까지 안정적으로 측정할 수 있습니다.
무선화에 대응, 무선 통신 기능으로 더욱 편리하게
- 옵션으로 제공되는 무선 어댑터 Z3210을 사용하면 스마트폰이나 태블릿에 블루투스® 통신으로 측정값을 전송할 수 있습니다.
- 전류의 시계열 그래프에서 고압 케이블의 절연 상태를 알 수 있습니다. GENNECT Cross의 로깅 기능으로 1초 간격의 시계열 그래프를 작성할 수 있습니다.
- 절연 저항 측정: '현장 유지보수' 기능으로 측정 위치와 측정값을 사진으로 정리할 수 있습니다.
- 보고서 작성: 측정 결과를 묶어 현장에서 간단하게 PDF 보고서를 작성할 수 있습니다.
- GENNECT Cross에 대한 자세한 내용: https://www.gennect.net/en/cross
측정 데이터를 Excel® 장부에 전송 입력
- Excel® 파일을 열고 셀을 선택한 상태에서 대기합니다.
- 측정기 표시를 홀드하면 데이터가 전송되어 선택한 셀에 측정값이 입력됩니다.
※무선 어댑터 Z3210에 의한 Bluetooth® 통신을 사용합니다.
측정 후 USB 통신으로 데이터 전송
- 계측기 내에 저장된 측정값과 로깅 데이터를 PC로 전송합니다. PC에 Excel과 무료 Excel 애드인인 Sequence Maker가 필요합니다.
※별도 판매되는 통신 패키지 DT4900-01을 사용합니다.
Sequence Maker에 대한 자세한 내용 : https://sequencemaker.hioki.com/ko
야외 작업을 지원하는 방진 방수 케이스
- 휴대용 케이스 C0102는 방진 방수 성능 IP65의 하드 케이스입니다. 절연 저항계 본체와 테스트 리드를 모두 수납할 수 있어 휴대가 편리합니다.
