KEYSIGHT N5764A 전원 공급기, 20V, 76A, 1520W
KEYSIGHT N5764A 전원 공급기, 20V, 76A, 1520W
KEYSIGHT N5764A Power Supply, 20 V, 76 A, 1520 W
- 전원 공급기, 20V, 76A, 1520W
원산지 USA
제조사 KEYSIGHT
브랜드 KEYSIGHT
무게 1kg
택배 · 기본 무료
KEYSIGHT N5764A 제품 정보
KEYSIGHT N5764A는 N5700 시리즈 1500 W급 단일 출력 시스템 DC 전원 공급기로, 20 V에서 최대 76 A·1520 W를 공급합니다. 높이 1U의 19인치 폭 본체에 전압·전류 측정 기능과 과전압·과전류·과열 보호를 갖추고 있습니다. 저전압·대전류가 필요한 부품·모듈 시험과 자동 시험 시스템의 직류 전원으로 사용합니다.
핵심 특징

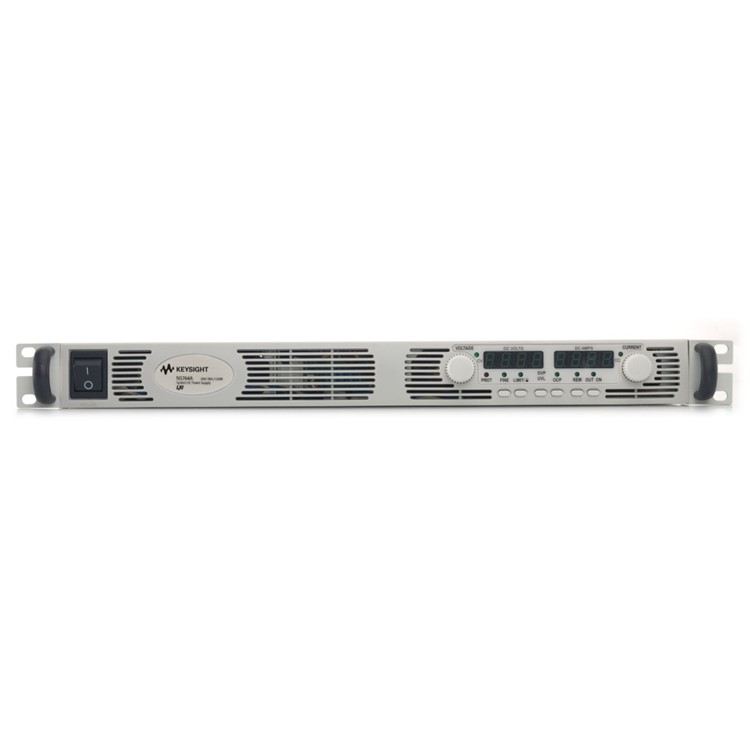

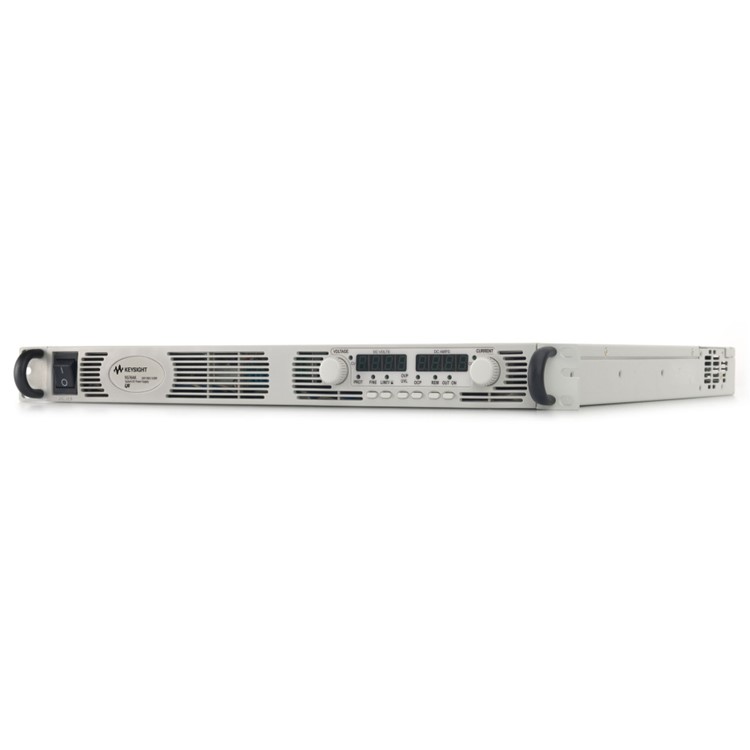

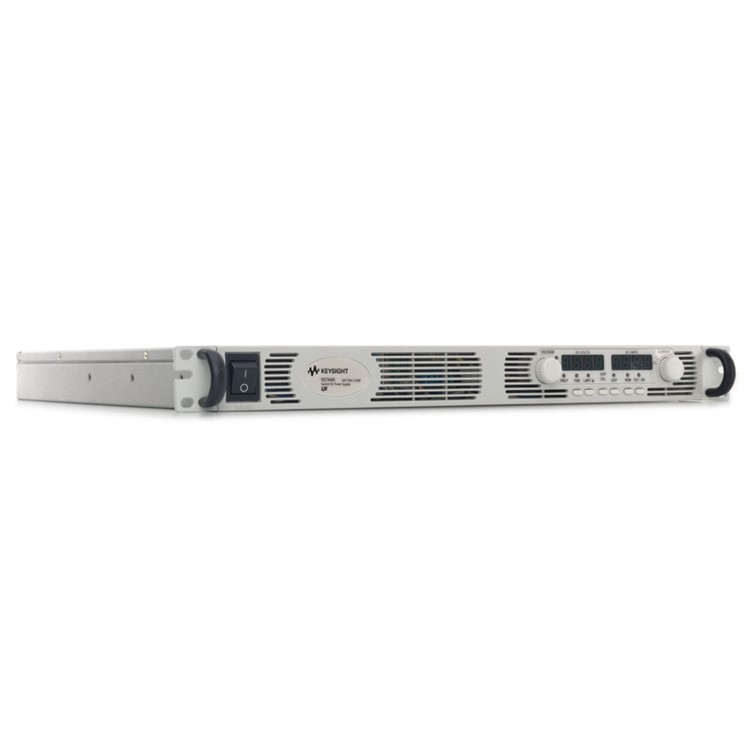

- 높이 1U·19인치 폭 본체, 통풍구가 앞·옆·뒤에 있어 위아래로 다른 장비를 바로 쌓아 랙 공간 절약
- 전면 로터리 노브·버튼으로 전압·전류·보호 설정을 거칠게/미세하게 조정하고 전압·전류를 동시에 표시, 전면 패널 잠금 지원
- 과전압(OVP)·과전류·과열 보호와 저전압 한계(UVL)로 부하 회로 보호 범위 설정
- 동일 정격 장비 최대 4대 병렬(전류 확장)·2대 직렬(전압 확장) 연결
- 0~5 V/0~10 V 전압 또는 0~5 kΩ/0~10 kΩ 저항으로 출력 전압·전류를 아날로그 제어
- 85~265 VAC 범용 AC 입력(전압 전환 스위치·퓨즈 교체 불필요)과 역률 보정
선택 가이드
- 전원 코드는 무단자 코드 옵션(861: 미국·캐나다·일본·중국 등, 862: 유럽 규격) 중 주문 시 선택
- 랙에 장착하려면 N5740A 랙 마운트 슬라이드 키트(별도 액세서리)를 함께 확인하세요
- 입력 전류가 100 VAC에서 21 A, 200 VAC에서 11 A이므로 설치 장소의 배전 용량을 확인하세요
- 60 V 이하 모델로 출력 단자는 섀시 접지 대비 ±60 VDC 이내에서 사용해야 하며, 직렬 연결 시 이 한계를 확인하세요
주요 사양
| 모델 | N5764A |
|---|---|
| 출력 정격 | 20 V, 76 A, 1520 W (단일 출력) |
| 출력 리플·노이즈 (CV) | 60 mV p-p, 8 mV rms |
| 부하 효과 전압 (부하 전류 10%→90% 변화) | 4 mV |
| 부하 효과 전류 (10%→90% 변화) | 20.2 mA |
| 입력 효과 (85~132 VAC 또는 170~265 VAC 입력 변화) | 전압 4 mV / 전류 9.6 mA |
| 프로그래밍 정확도 | 전압 0.05% + 10 mV / 전류 0.1% + 76 mA |
| 측정(리드백) 정확도 | 전압 0.1% + 20 mV / 전류 0.1% + 228 mA |
| 부하 과도 응답 복구 시간 | ≤1 ms |
| 과전압 보호(OVP) 설정 범위 (대표값) | 1~24 V |
| 원격 감지 보상 (대표값) | 부하선 1가닥당 1 V |
| 출력 리플·노이즈 CC (대표값) | 152 mA rms |
| 프로그래밍·측정 분해능 (대표값) | 전압 2.4 mV / 전류 9.12 mA |
| 병렬·직렬 운전 | 동일 정격 최대 4대 병렬(주/종 방식), 최대 2대 직렬 |
| 출력 단자 절연 | 출력 단자는 다른 단자·섀시 접지 대비 ±60 VDC 이내 |
| 아날로그 프로그래밍 (출력 전압·전류) | 0~5 V / 0~10 V 전압 또는 0~5 kΩ / 0~10 kΩ 저항 (선택) |
| 설정 저장·불러오기 | 16개 (휘발성 메모리) |
| AC 입력 | 85~265 VAC, 47~63 Hz (정격 100~240 VAC, 50/60 Hz) |
| 입력 전류 | 21 A @100 VAC, 11 A @200 VAC |
| 역률 | 0.99 (정격 입력·정격 출력 시) |
| 효율 | 77~88% |
| 돌입 전류 | 50 A 미만 |
| 사용 온도 | 0~40℃ (100% 부하) |
| 보관 온도 | -20~70℃ |
| 사용 습도 | 30~90% RH (응결 없음) |
| 보관 습도 | 10~95% RH (응결 없음) |
| 사용 고도 | 최대 3000 m (2000 m 초과 시 100 m당 출력 전류 2%, 최대 주변 온도 1℃ 감소) |
| 크기 (커넥터·손잡이 제외) | 높이 43.6 mm(1U) × 폭 422.8 mm |
| 무게 | 8.5 kg |
사양은 제조사 제공 자료 기준이며, 별도 표기가 없으면 주변 온도 0~40℃에서의 보증값입니다. '대표값' 항목은 설계·형식 시험으로 정한 참고 특성으로 보증값이 아닙니다.
키사이트 ・ KEYSIGHT
N5764A
전원 공급기, 20V, 76A, 1520W
N5764A Power Supply, 20 V, 76 A, 1520 W
주요 특징
출력 정격
- 전압: 20 V
- 전류: 76 A
- 전력: 1520 W
단일 출력 1520 W N5764A는 범용 AC 입력, GPIB, LAN, USB, LXI 컴플라이언스, 그리고 출력 전압 및 전류에 대한 아날로그/저항 제어를 제공합니다. 또한 소형 1U 패키지로 신뢰할 수 있는 성능과 향상된 기능을 제공합니다.
