KEYSIGHT U2653A 64 Output USB 모듈러 디지털 I/O
KEYSIGHT U2653A 64 Output USB 모듈러 디지털 I/O

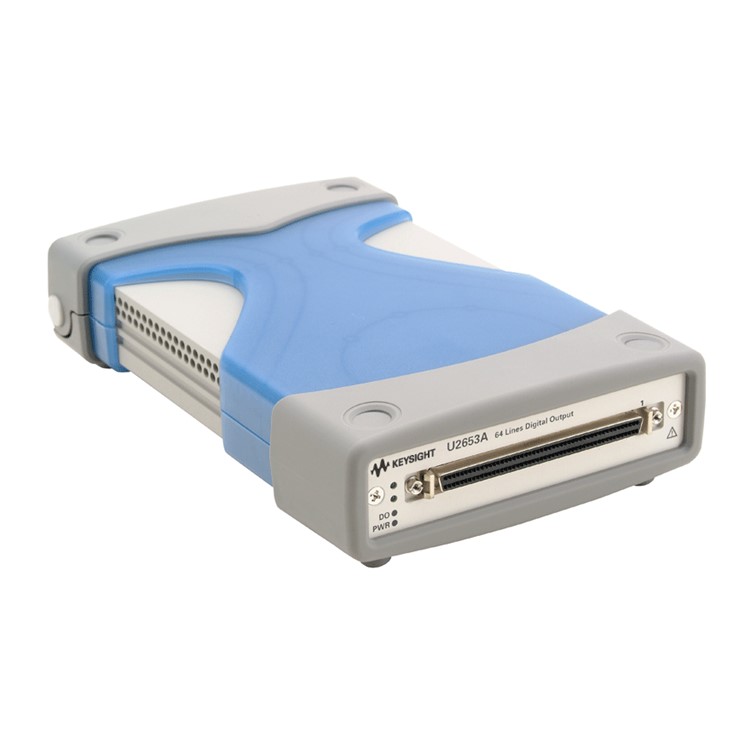

KEYSIGHT U2653A 64 Output USB Modular Digital I/O
- 키사이트 U2653A USB 디지털 I/O는 광절연 디지털 라인 64개를 지원하는 비용 효과적인 디바이스입니다.
원산지 USA
제조사 KEYSIGHT
브랜드 KEYSIGHT
무게 1kg
택배 · 기본 무료
KEYSIGHT U2653A 64 Output USB 모듈러 디지털 I/O 제품 정보

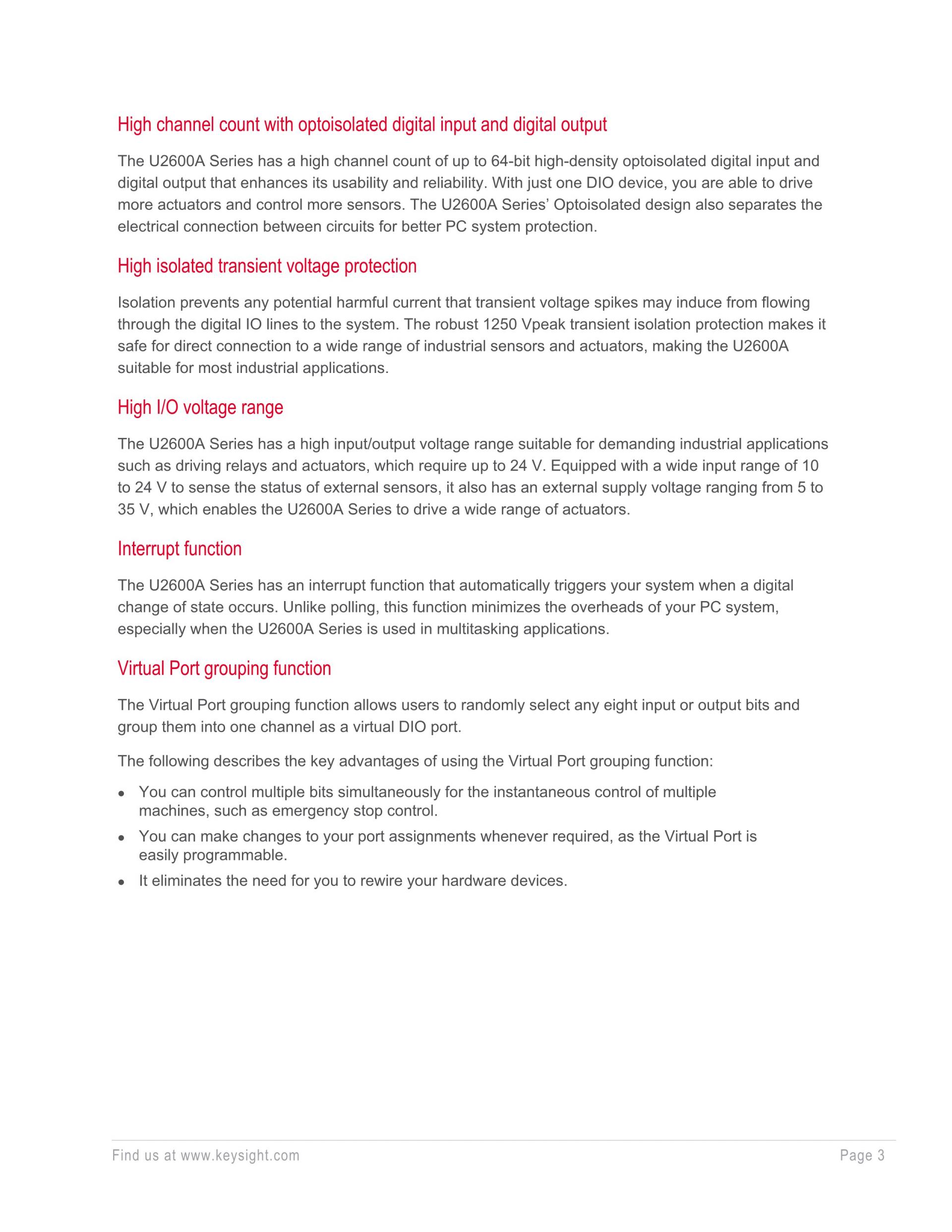

KEYSIGHT U2653A는 광절연 64비트 디지털 출력을 제공하는 USB 모듈러 디지털 I/O 모듈입니다. 오픈 드레인 파워 MOSFET 드라이버 출력으로 릴레이·액추에이터·밸브 같은 외부 부하를 구동하며, 산업 자동화와 교육용 시험에 사용합니다.
핵심 특징
- 광절연 디지털 출력 64비트(오픈 드레인 파워 MOSFET 드라이버)
- 외부 공급 전압 5~35 V로 다양한 외부 부하 구동
- 과도 전압 1250 Vpeak 절연 보호
- 내장 절연 +5 V 전원(150 mA 대표값)으로 외부 전원 없이 간단한 기능 시험
- 임의의 8개 입출력 비트를 하나의 가상 포트로 묶어 동시 제어(시리즈 공통 기능)
- 독립형과 모듈러 사용을 모두 지원, 100핀 SCSI-II 커넥터
선택 가이드

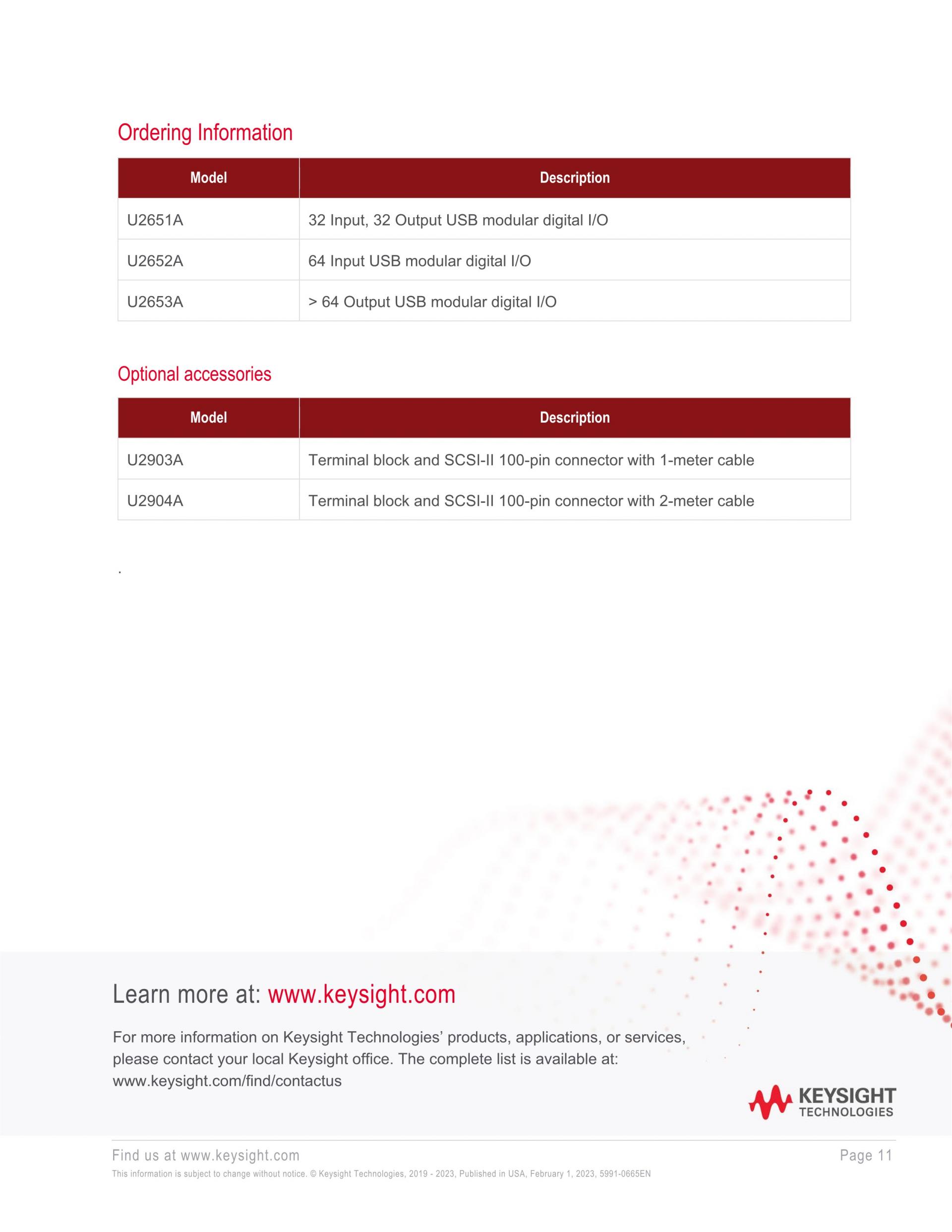

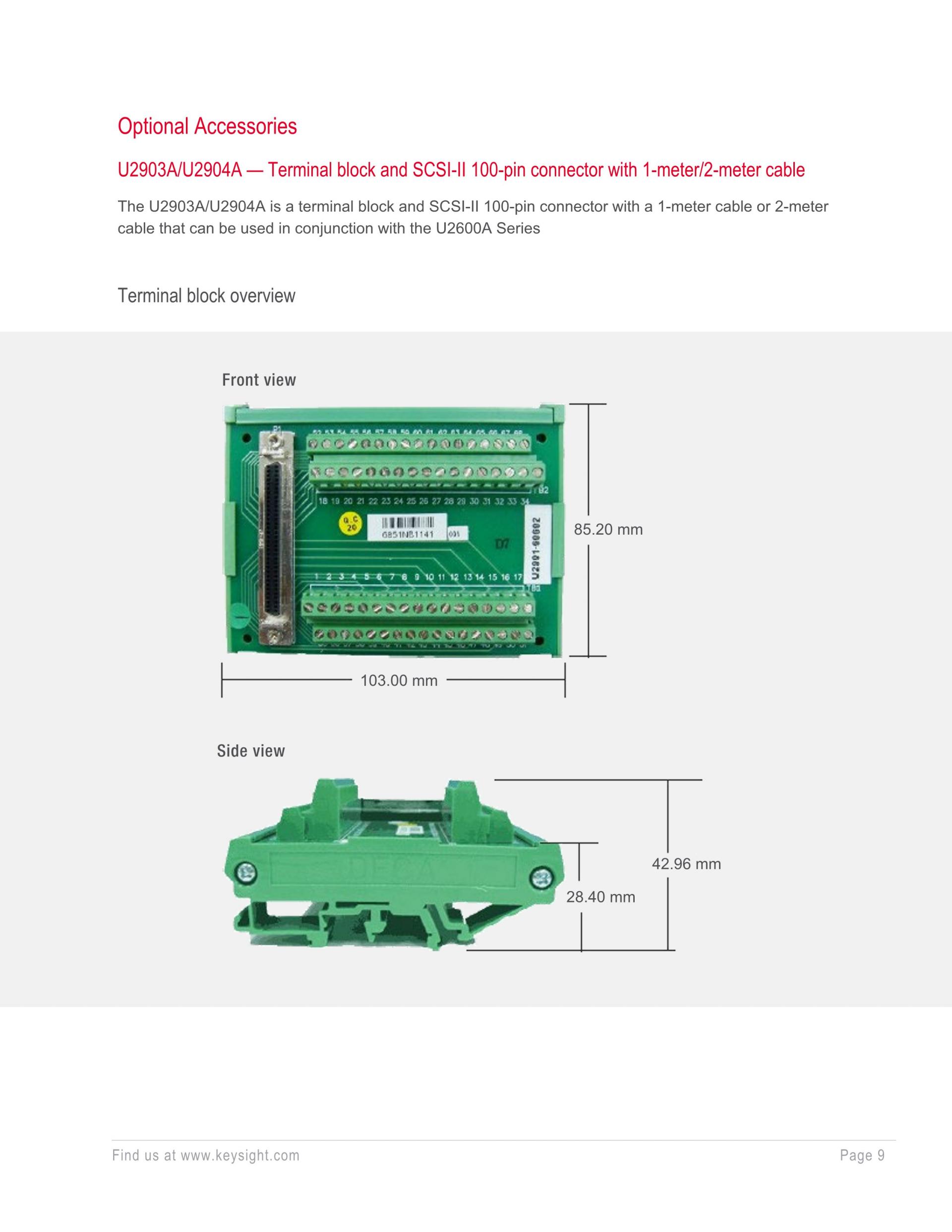

- 외부 배선에는 옵션 U2903A(1 m 케이블) 또는 U2904A(2 m 케이블) 단자대 및 SCSI-II 100핀 커넥터를 사용할 수 있습니다(제조사 자료의 선택 액세서리)
- U2653A는 출력 전용 모델이며 디지털 입력 사양은 같은 시리즈의 다른 모델(U2651A, U2652A)에 해당합니다
- Microsoft Windows 운영체제만 지원하며 PC와 직접 USB로 연결해야 드라이버를 설치할 수 있습니다
- BenchVue 라이선스 포함 여부는 견적 시 확인하세요

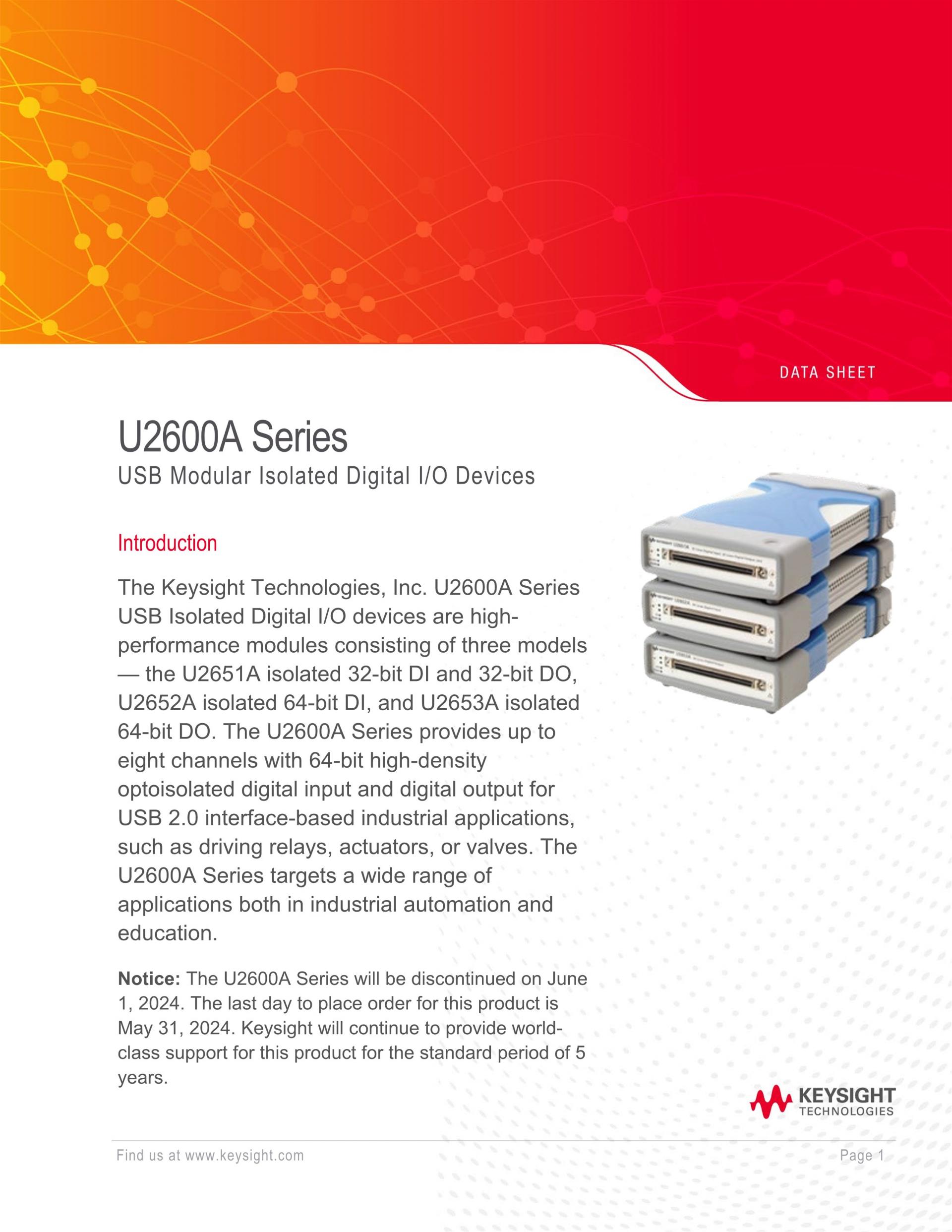

- 제조사 자료에 U2600A 시리즈(U2651A·U2652A·U2653A)는 2024년 6월 1일 단종, 최종 주문일 2024년 5월 31일 공지가 있으므로 현행 판매 여부는 견적 시 확인하세요
- 세부 사양·기본 구성품은 견적·주문 시 확인하세요

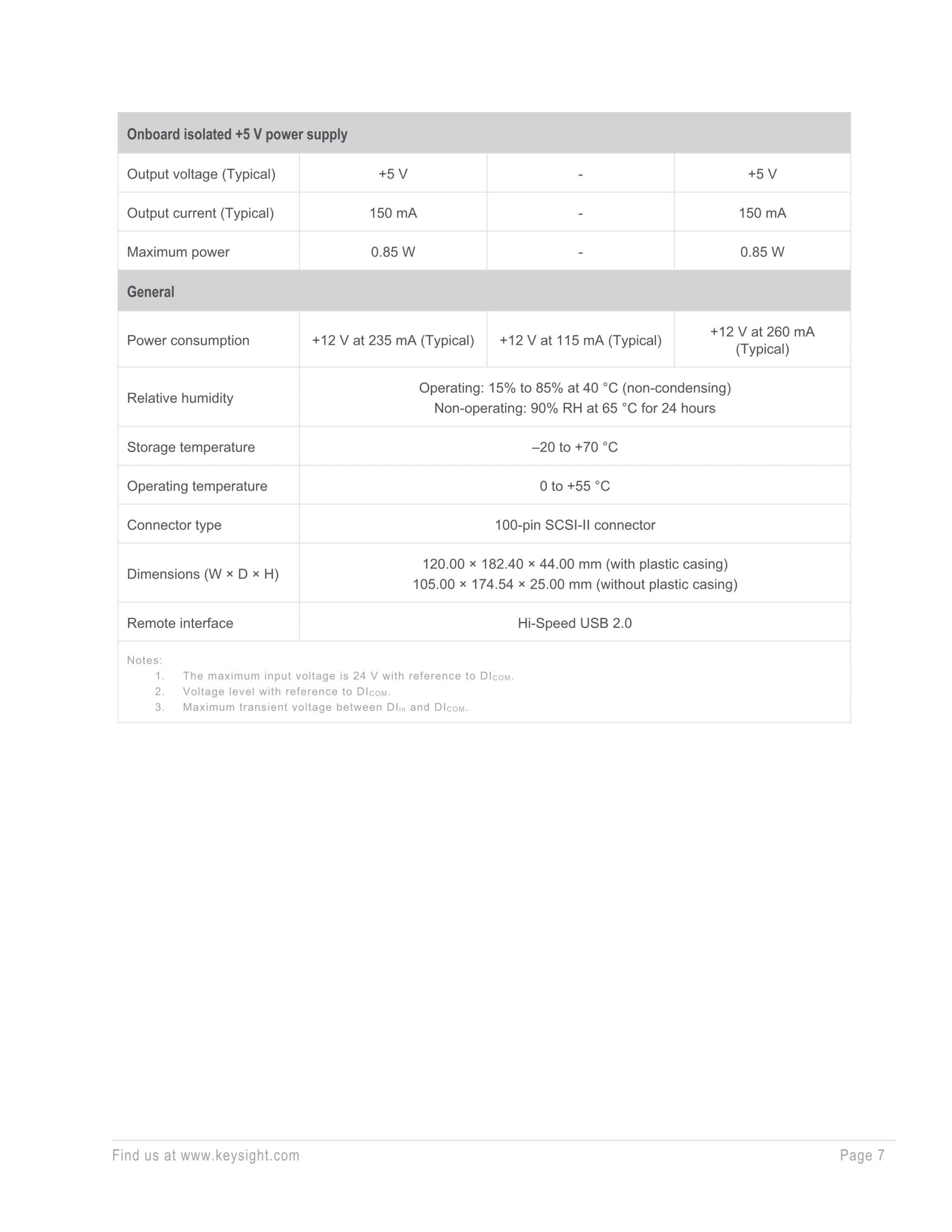

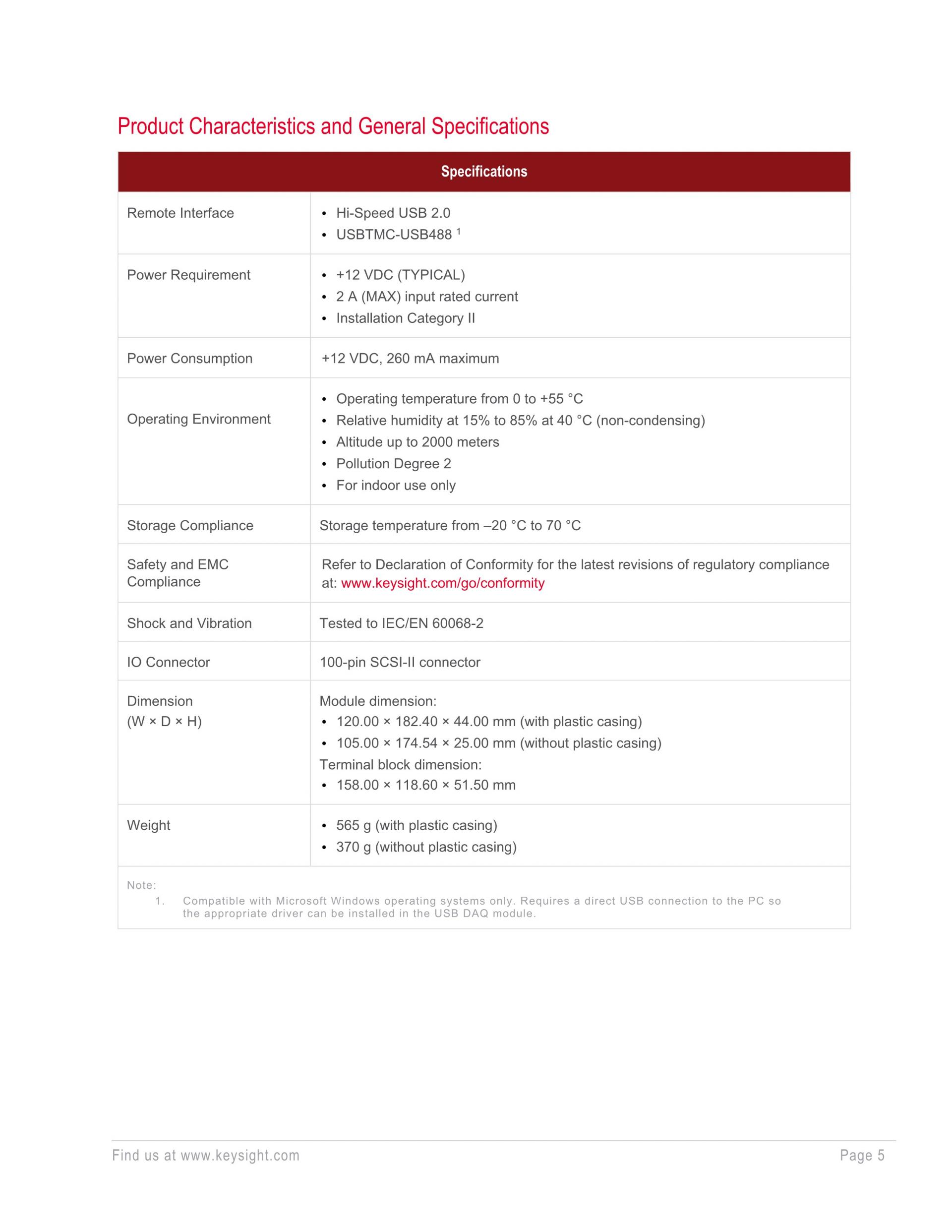

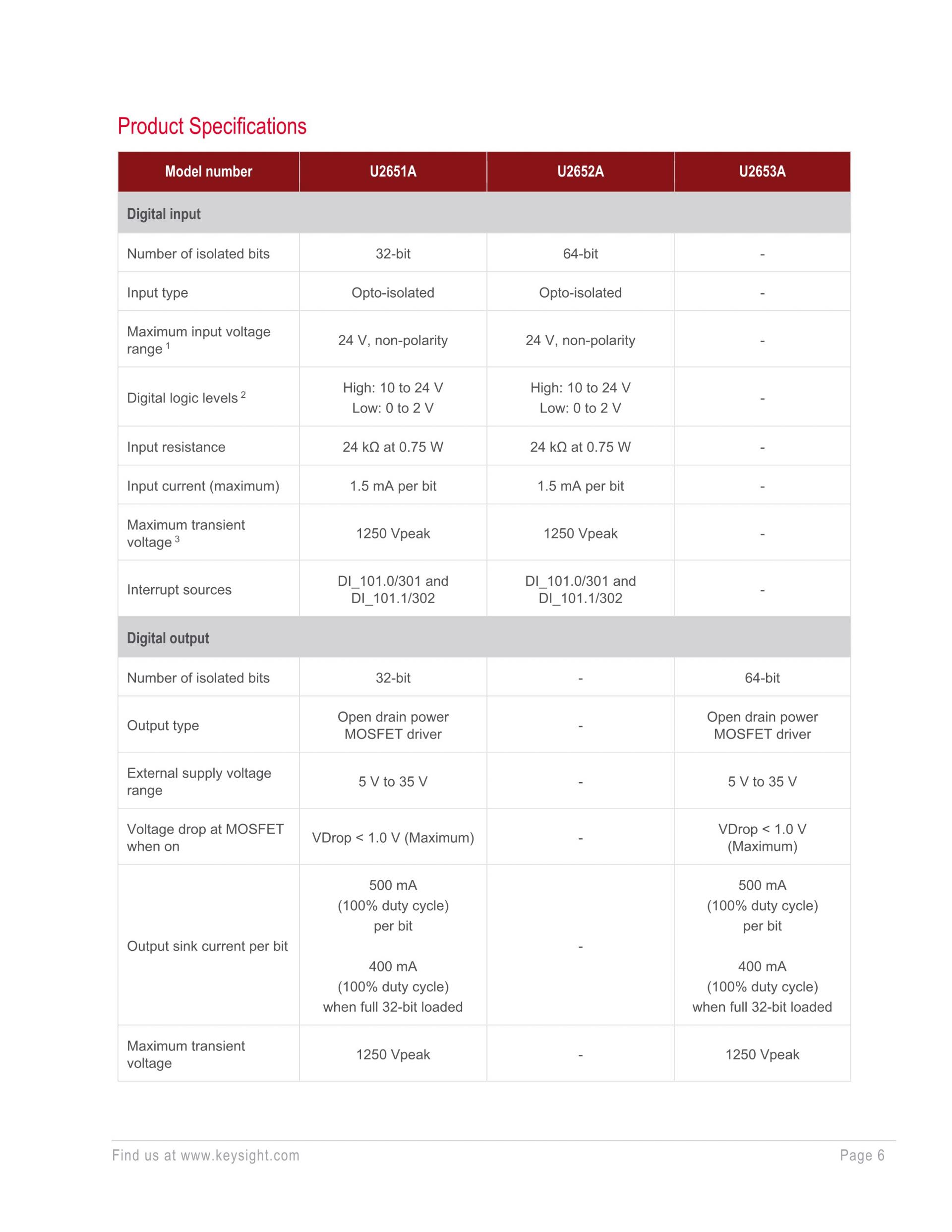

주요 사양
| 출력 비트 수 | 64비트, 광절연 |
|---|---|
| 출력 형식 | 오픈 드레인 파워 MOSFET 드라이버 |
| 외부 공급 전압 범위 | 5~35 V |
| MOSFET 전압 강하(ON) | VDrop < 1.0 V(최대) |
| 출력 싱크 전류(비트당) | 500 mA(듀티 100%), 32비트 모두 부하 시 400 mA(듀티 100%) |
| 최대 과도 전압 | 1250 Vpeak |
| 내장 절연 +5 V 전원 | 대표값 +5 V, 150 mA, 최대 0.85 W |
| 소비 전류 | +12 V에서 260 mA(대표값) |
| 입력 정격 | +12 VDC, 최대 2 A, 설치 범주 II |
| 인터페이스 | Hi-Speed USB 2.0, USBTMC-USB488(Microsoft Windows 전용) |
| I/O 커넥터 | 100핀 SCSI-II |
| 동작 환경 | 0~+55 ℃, 40 ℃에서 15~85% RH(비응축), 고도 2,000 m 이하, 실내 전용 |
| 보관 온도 | -20~+70 ℃ |

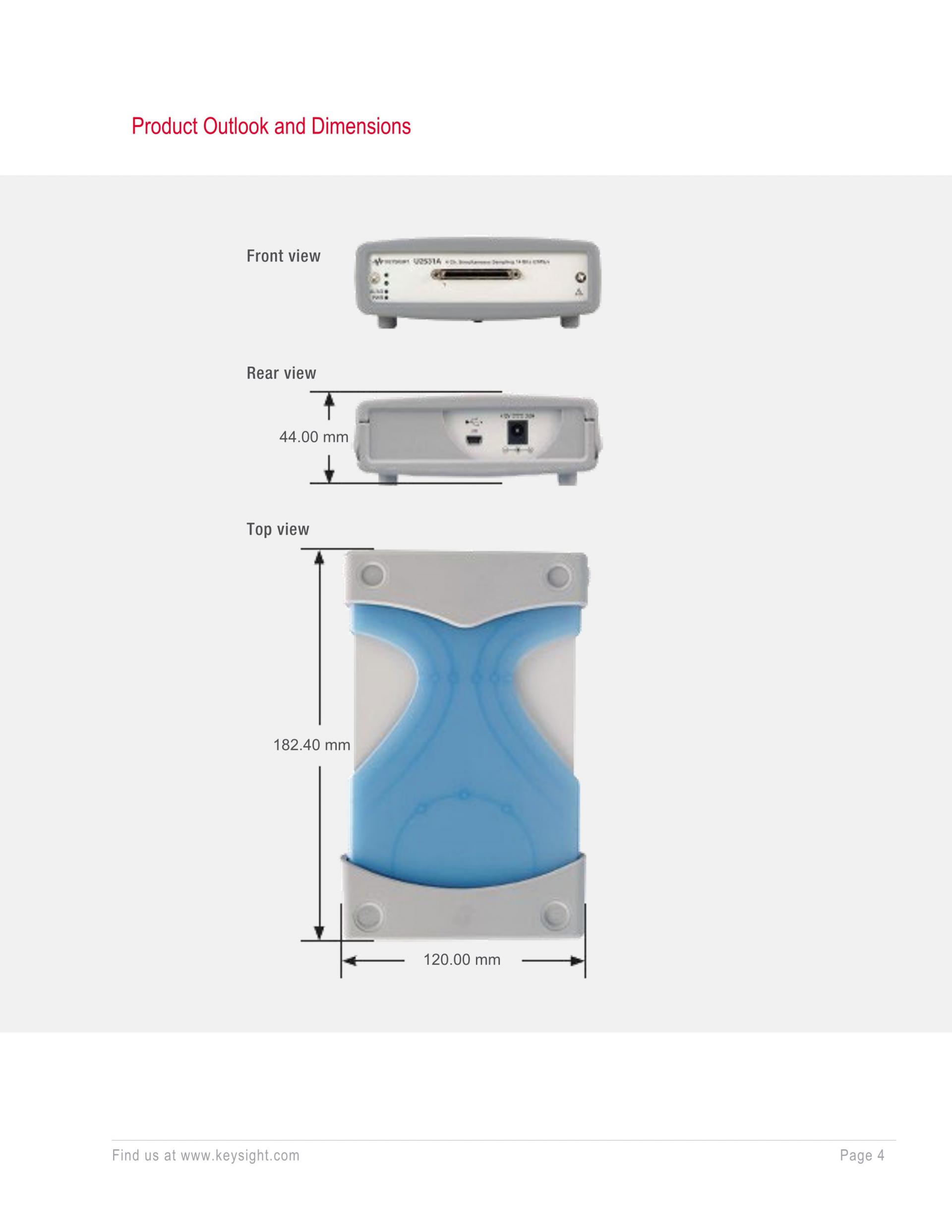

| 치수(W×D×H) | 플라스틱 케이스 포함 120.00 × 182.40 × 44.00 mm / 케이스 제외 105.00 × 174.54 × 25.00 mm |
| 무게 | 플라스틱 케이스 포함 565 g / 케이스 제외 370 g(시리즈 공통 표기) |
| 단자대 치수(W×D×H) | 158.00 × 118.60 × 51.50 mm |
사양은 제조사 U2600A 시리즈 공용 데이터시트 중 U2653A 항목 기준입니다. 현행 사양은 견적 시 확인하세요.
키사이트 ・ KEYSIGHT
U2653A
64 Output USB 모듈러 디지털 I/O
U2653A 64 Output USB Modular Digital I/O

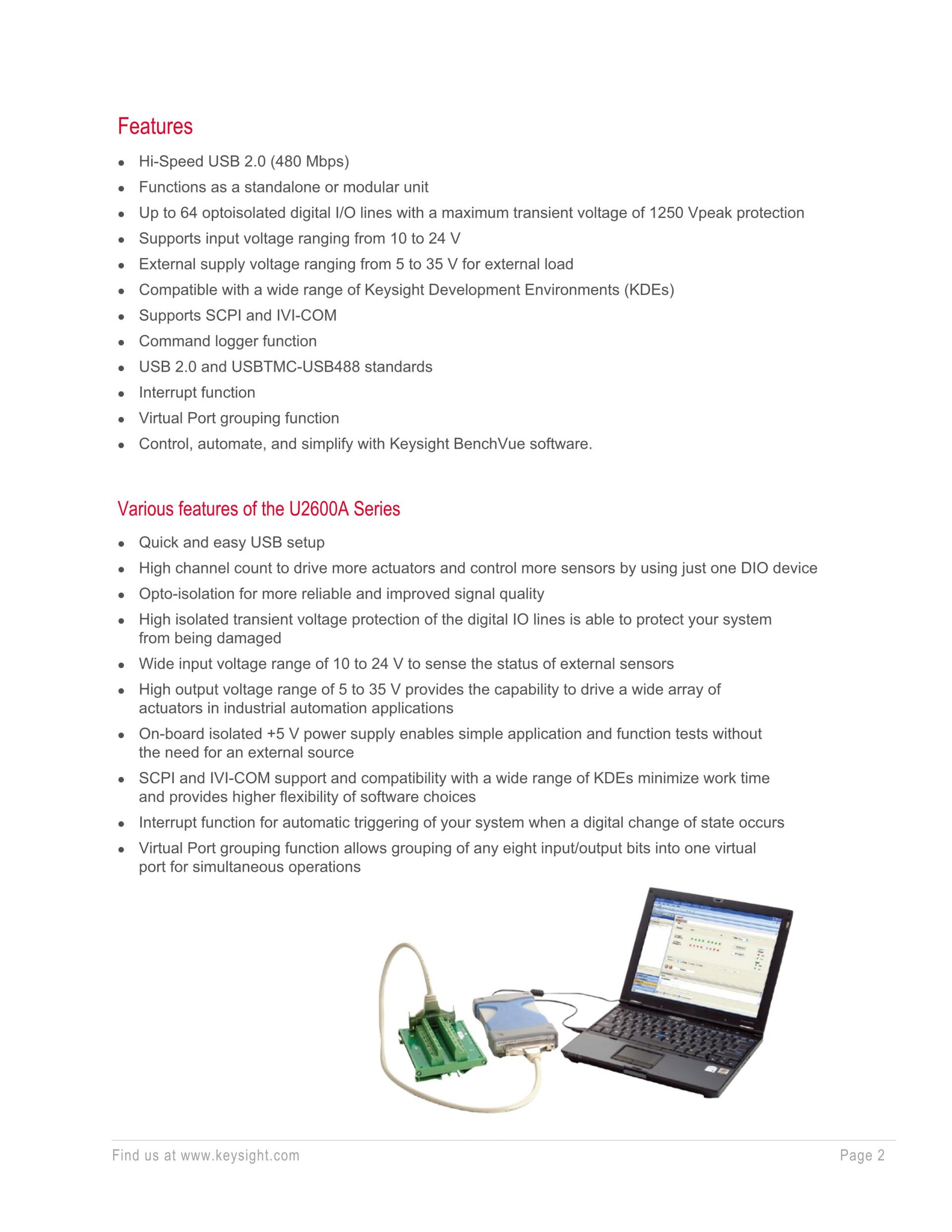

HIGHLIGHTS
- 고속 USB 2.0, USBTMC-USB488 표준(Microsoft® Windows® 운영 체제와 호환)
- 독립형 또는 모듈러 장치로 사용 가능
- 중단 펑션
- 가상 포트 그룹화 펑션
- 고성능
- 64개 출력 라인
- 절연 보호 1,250Vpeak
- 출력 전압: 최대 35V

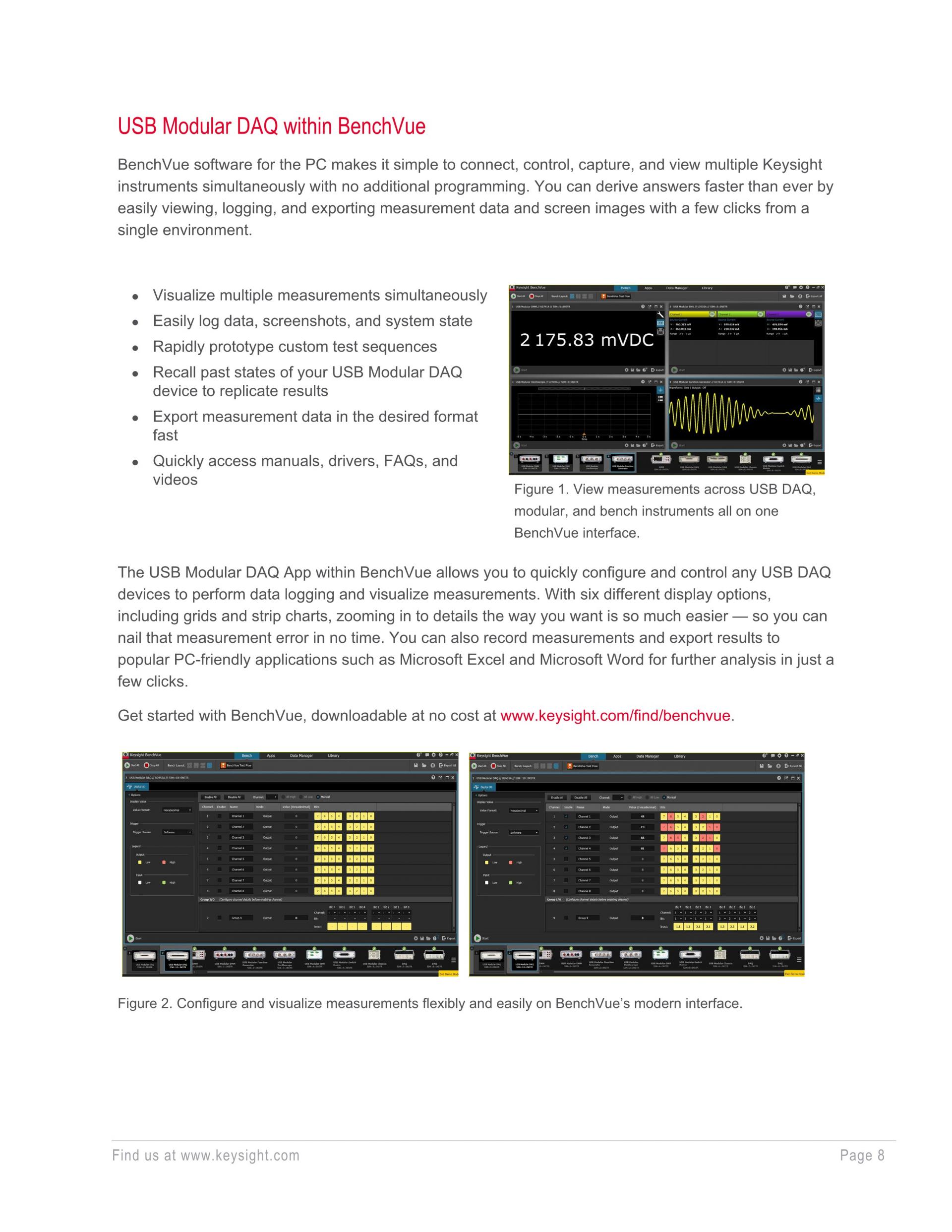

- 이제 BenchVue 소프트웨어 라이선스(BV0025B)가 계측기에 포함됩니다. BenchVue는 계측기 연결과 제어가 간단하고, 테스트 순서를 자동화합니다.
키사이트 U2653A USB 디지털 I/O는 광절연 디지털 라인 64개를 지원하는 비용 효과적인 디바이스입니다.
키사이트 VEE, MATLAB® R2007a, NI LabVIEW 및 Microsoft® Visual Studio® 같은 광범위한 어플리케이션 개발 환경과 호환되는 U2653는 사용자를 위해 유연성을 강화합니다.
U2653는 간편한 연결을 위해 옵션 U2903A 또는 U2904A 단자 블록과 연동됩니다.
1250Vpeak의 높은 전압 보호를 제공하는 U2653A는 산업 자동화 및 제어에 아주 적합합니다.
