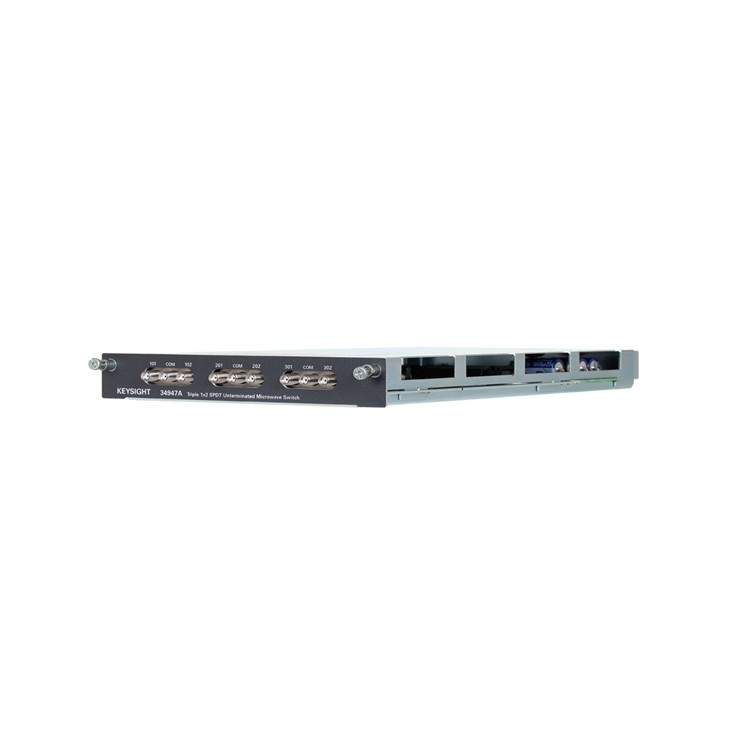

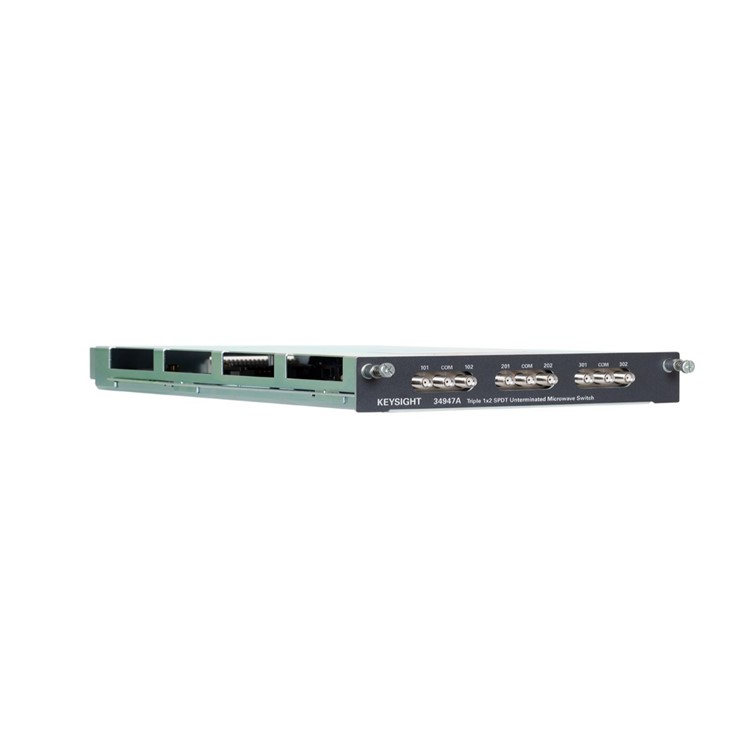

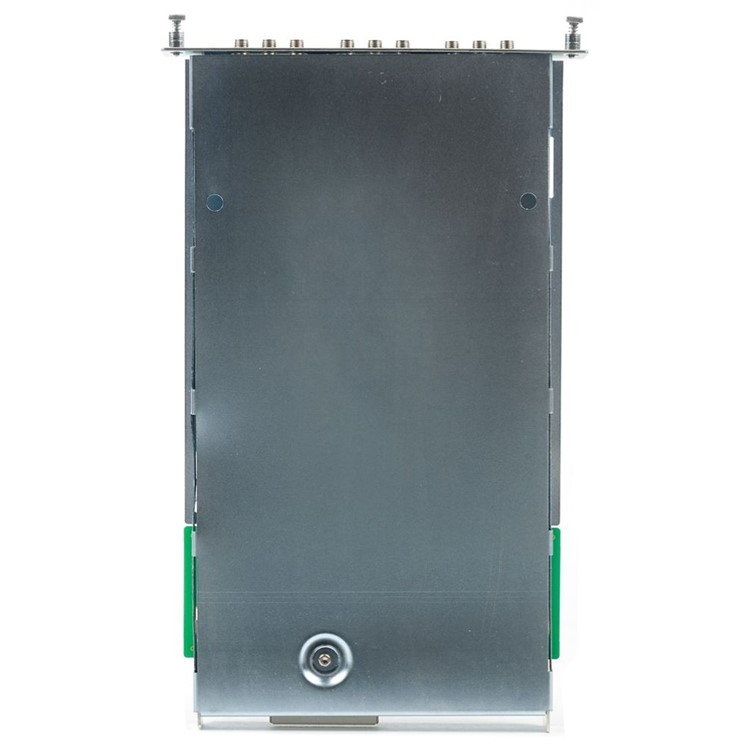

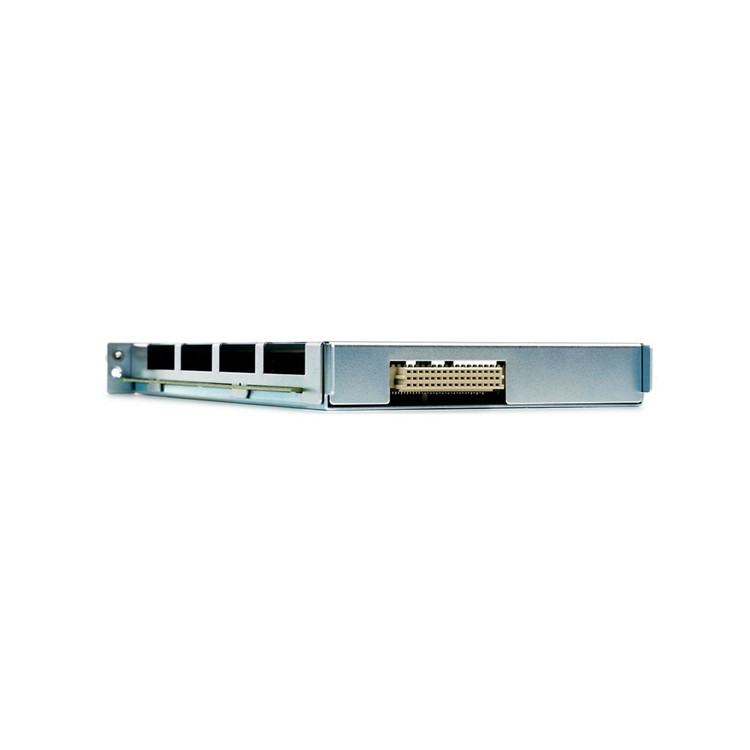

KEYSIGHT 34947A 34980A용 3중 1x2 SPDT 비종단 마이크로웨이브 스위치 모듈
KEYSIGHT 34947A 34980A용 3중 1x2 SPDT 비종단 마이크로웨이브 스위치 모듈
KEYSIGHT 34947A Triple 1x2 SPDT Unterminated Microwave Switch Module for 34980A
- 34980A용 3중 1x2 SPDT 비종단 마이크로웨이브 스위치 모듈
원산지 USA
제조사 KEYSIGHT
브랜드 KEYSIGHT
무게 1kg
택배 · 기본 무료
KEYSIGHT 34947A 제품 정보
KEYSIGHT 34947A는 34980A 다기능 스위치/측정 장치의 슬롯에 장착하는 마이크로웨이브 스위치 모듈로, 독립된 1x2(SPDT) 50 Ω 비종단 스위치 3개를 한 모듈에 갖추고 있습니다. 모듈 내부에 Keysight N1810 시리즈 동축 스위치를 장착하며, 장착 스위치에 따라 DC~4 GHz, 20 GHz 또는 26.5 GHz 신호 경로를 전환합니다.
핵심 특징
- 독립된 1x2 SPDT 50 Ω 비종단 스위치 3개를 한 모듈에 구성
- 모듈 내부에 Keysight N1810 시리즈 동축 스위치 장착(상세 스위치 사양은 N1810UL 기준)
- 장착 스위치에 따라 DC~4 GHz, 20 GHz 또는 26.5 GHz 주파수 범위 선택
- 스위치 위치 조회(read-back) 기능

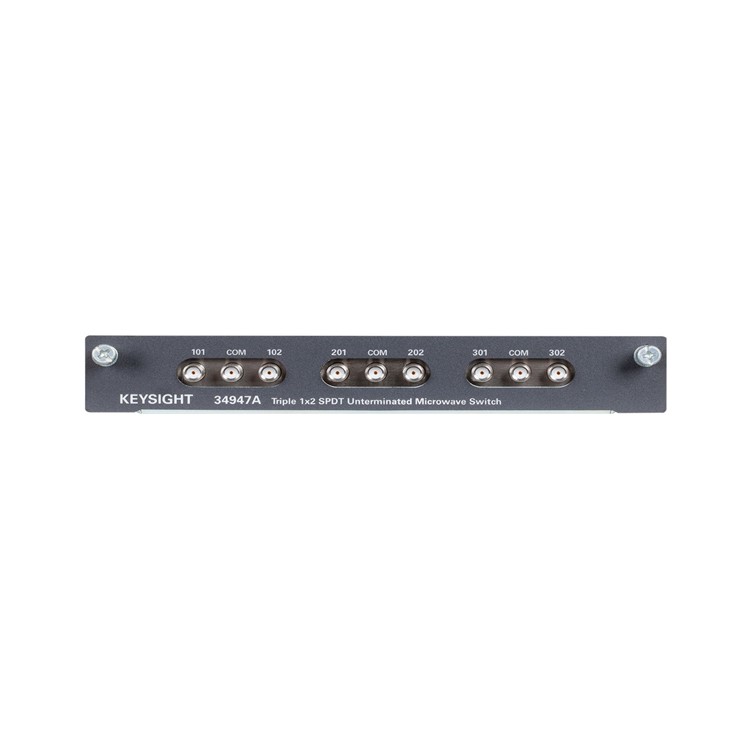

- Female SMA 커넥터 9개
선택 가이드
- 세부 모델(장착 스위치의 주파수 범위)과 측정 범위·출력 등 세부 사양은 견적·주문 시 확인하세요
- 34980A 메인프레임에 장착해 사용하는 모듈이며, 메인프레임은 별도입니다
- 스위치를 장착하지 않은 구성(Option 001)도 주문할 수 있으며, 이 경우 N1810UL 비종단 SPDT 스위치 3개를 장착해 사용할 수 있습니다
- 연결에는 표준 50 Ω SMA 케이블과 어댑터, SMA 커넥터 연결용 8710-2576 SMA 익스텐더가 필요합니다
- 최대 전력은 7 VDC에서 1 W이며, 50 W는 최대 10 µs 지속의 피크 값입니다
주요 사양
| 모델 | 34947A (34980A용 3중 1x2 SPDT 비종단 마이크로웨이브 스위치 모듈) |
|---|---|
| 채널 | SPDT 3개 |
| 스위치 형식 | 50 Ω 비종단(unterminated) |
| 주파수 범위 | DC~4 GHz, 20 GHz 또는 26.5 GHz (장착 스위치에 따라 주문 시 선택) |
| 최대 전압 | 7 VDC (채널-대지) |
| 최대 전력 | 1 W @ 7 VDC, 피크 50 W (최대 10 µs) |
| 릴레이 수명 | > 5 M cycles |
| 개폐 시간 | < 15 ms / 15 ms |
| 커넥터 | Female SMA × 9 |
| 코일 전압 | 24 VDC |
| 아날로그 버스 백플레인 연결 | 없음 |
| 내장 스위치 | Keysight N1810 시리즈 동축 스위치 (상세 사양 N1810UL) |
주문 시 선택 항목
| 항목 | 선택 가능 값 | 주문 코드 |
|---|---|---|
| 장착 스위치 주파수 범위 | DC~4 GHz | 주문 시 확인 |
| 장착 스위치 주파수 범위 | DC~20 GHz | 주문 시 확인 |
| 장착 스위치 주파수 범위 | DC~26.5 GHz | 주문 시 확인 |
| 스위치 미장착 구성 | 스위치 없이 모듈만 공급 (N1810UL 비종단 SPDT 스위치 3개 장착 지원) | Option 001 |
주파수별 RF 특성
| 항목 | DC~4 GHz | 20 GHz | 26.5 GHz |
|---|---|---|---|
| 삽입 손실 | < 0.42 dB | < 0.69 dB | < 0.8 dB |
| VSWR | < 1.15 | < 1.30 | < 1.6 |
| 절연 | > 85 dB | > 67 dB | > 60 dB |
사양은 제조사 제공 자료 기준입니다. 삽입 손실은 40 °C/80% RH 미만 조건이며, 주파수 범위·삽입 손실·절연은 50 Ω 소스·50 Ω 부하 기준입니다.
키사이트 ・ KEYSIGHT
34947A
34980A용 3중 1x2 SPDT 비종단 마이크로웨이브 스위치 모듈
34947A Triple 1x2 SPDT Unterminated Microwave Switch Module for 34980A
HIGHLIGHTS
34980A 다기능 스위치/측정 장치용 키사이트 34947A 마이크로웨이브 스위치는 DC - 4GHz, 20GHz 또는 26.5GHz(주문 옵션) 테스트 신호를 위한 양방향 스위칭을 제공합니다. 이 스위치는 우수한 삽입 손실, 절연 및 VSWR 사양을 제공합니다. 마이크로웨이브 스위치는 단일 모듈에서 3개의 독립 1x2 (SPDT) 비종단 스위치로 구성됩니다. 일반용의 마이크로웨이브 스위칭 부분에서 이 모듈을 사용하여 다중 대역 수신기/송신기 테스트 어플리케이션에서 각각의 신호 소스를 스위칭할 수 있습니다.
- 3개의 SPDT 비종단 스위치
- 4GHz, 20GHz 또는 26.5GHz 옵션
- 높은 절연 손실, 저 VSWR
- 최대 전력 1W(7VDC), 피크 50W(최대 10µs)
- SMA 커넥터
