키사이트 ・ KEYSIGHT

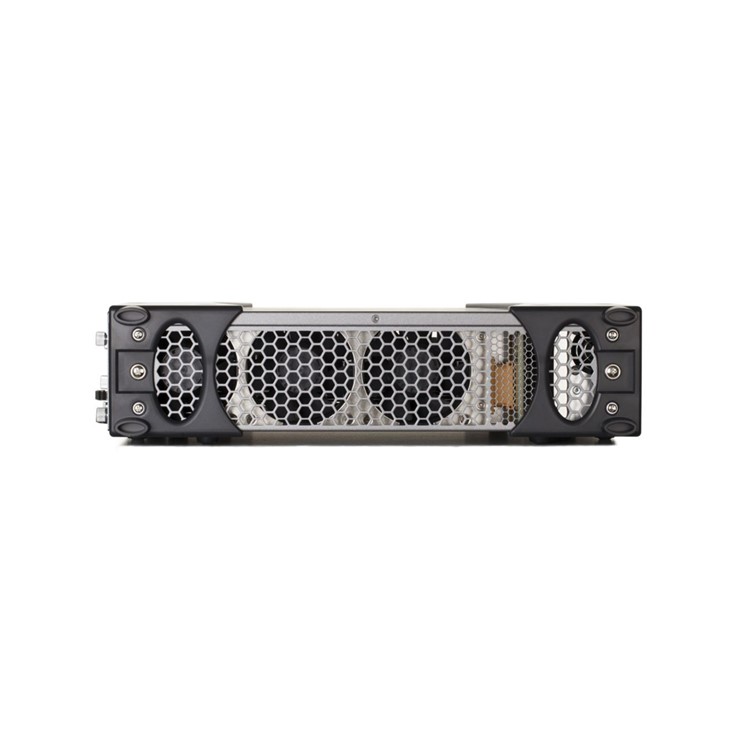

M8196A
92 GSa/s 임의 파형 생성기
M8196A 92 GSa/s Arbitrary Waveform Generator
주요 특징
기능
- 고속, 고대역폭, 높은 채널 밀도의 조합
- 높은 채널 밀도: AXIe 채널당 1, 2 또는 4개 채널(채널 수는 소프트웨어에서 업그레이드 가능)
- 깨끗한 출력 신호를 위한 내장된 주파수 및 위상 반응 교정
- 외부 클럭 입출력

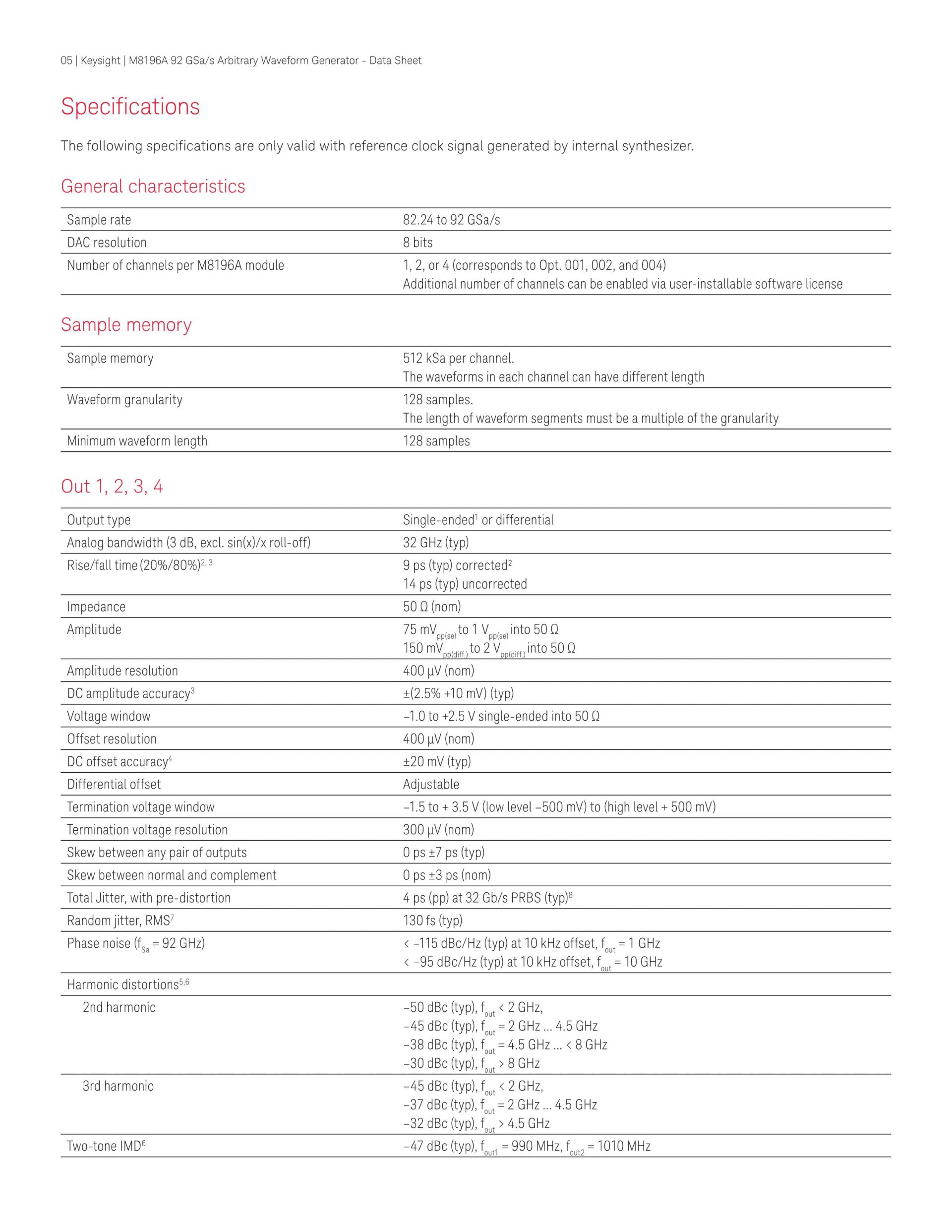

성능
- 샘플링 속도 최대 92 GSa/s, 8비트 수직 분해능
- 32 GHz 아날로그 대역폭
- 진폭 최대 1 Vpp(싱글 엔드), 2 Vpp(차동), 전압 창 -1.0 ~ +2.5 V
- 최대 64 GBaud 신호 지원
- 512 kSa의 채널당 파형 메모리
- 매우 낮은 고유 지터
- 전환 시간 < 9피코초(20% ~ 80%), 주파수 응답 보상 적용 시
- M8000 시리즈 BER 테스트 솔루션에 대해 M8070A 시스템 소프트웨어를 사용한 복수 기능
- 1슬롯 AXIe 모듈의 4개 채널에서 최대 GBaud 신호를 동시에 지원하는 92 GSa/s의 샘플링 속도

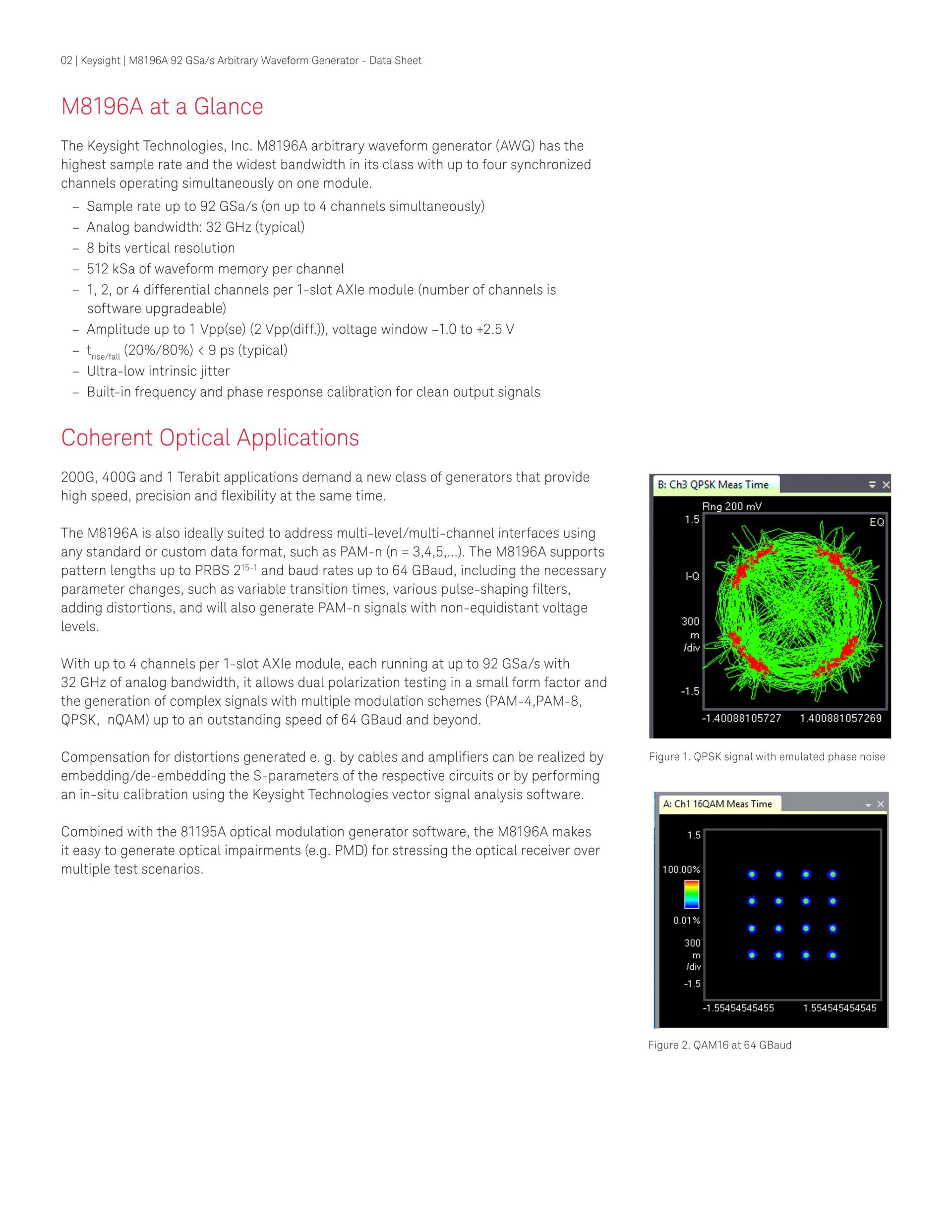

주요 응용 분야
200G, 400G 및 1테라비트 분야에는 우수한 속도와 정밀도, 유연성을 동시에 제공하는 새로운 등급의 생성기가 필요합니다.
- 광 통신(LR4, CFP2-ACO, 코히어런트 등) — 4개의 동기화된 채널이 최대 64 Gbaud의 독립적인 I/Q 베이스밴드 신호 2개에 대한 결정론적 에뮬레이션과 사전 왜곡을 허용합니다

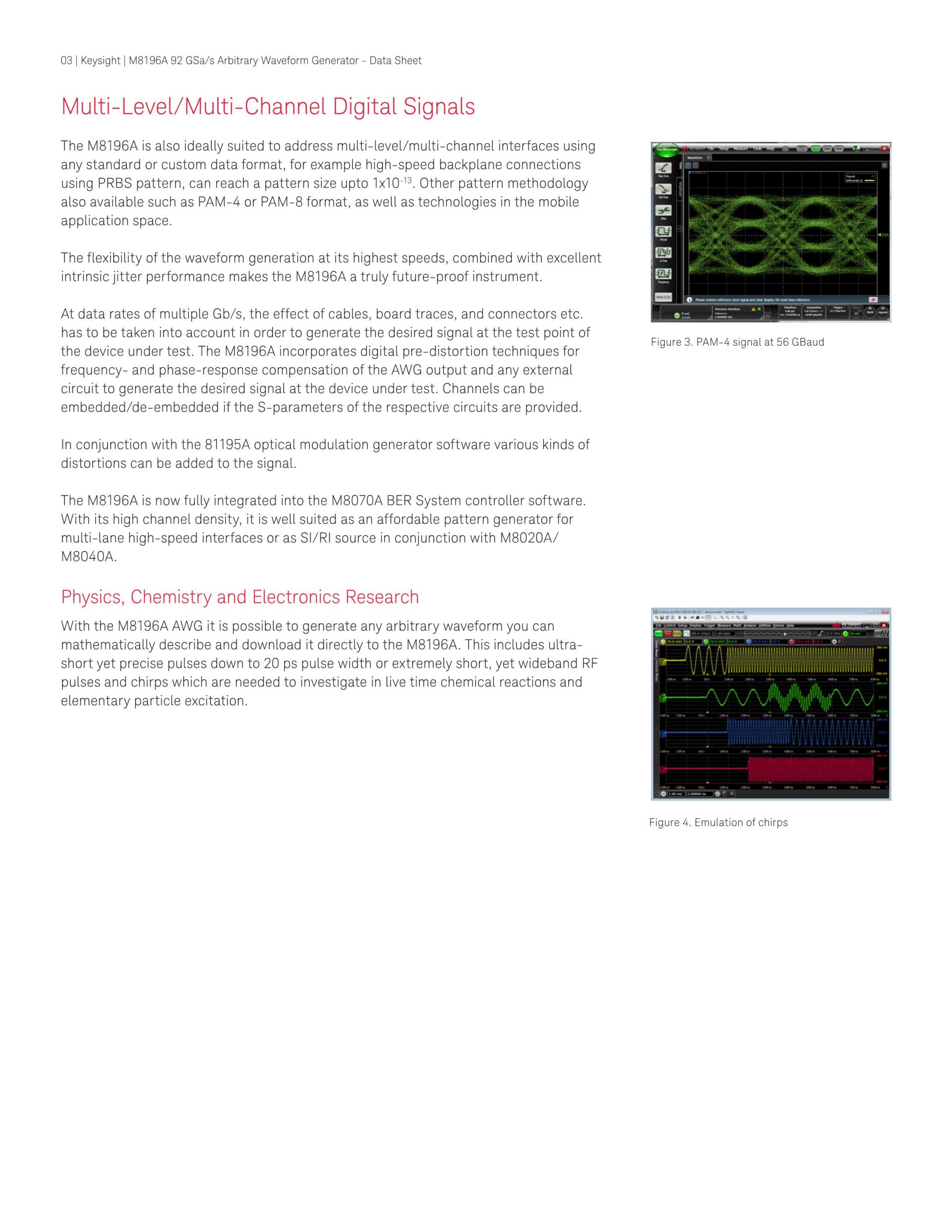

- 수신기 스트레스 테스트 — 특히 최대 64 GBaud 의 멀티레벨, 다채널 인터페이스(NRZ, PAM4, PAM8, DMT 등)의 경우
- 양자 물리 및 첨단 연구 — 수학적으로 정의된 임의 파형, 매우 짧지만 정밀한 펄스, 초광대역 처프를 생성합니다
- 랜덤 간섭(RI) 및 사인파 간섭(SI) — M8020A 및 M8040A 모듈과 함께 작동합니다. M8070A BER 시스템 제어 소프트웨어를 사용해서 작동하십시오.
M8196A M8196A KEYSIGHT KEYSIGHT M8196A M8196A 키사이트 키사이트 M8196A
