KEYSIGHT M8198A 임의 파형 발생기 128 GSa/s, 2 GSa Memory
KEYSIGHT M8198A 임의 파형 발생기 128 GSa/s, 2 GSa Memory
KEYSIGHT M8198A Arbitrary Waveform Generator: 128 GSa/s, 2 GSa Memory
- M8198A Arbitrary Waveform Generator offers the most realistic view of your waveforms for all your application needs, with deep memory and wide bandwidth schemes
원산지 USA
제조사 KEYSIGHT
브랜드 KEYSIGHT
무게 1kg
택배 · 기본 무료
KEYSIGHT M8198A 제품 정보

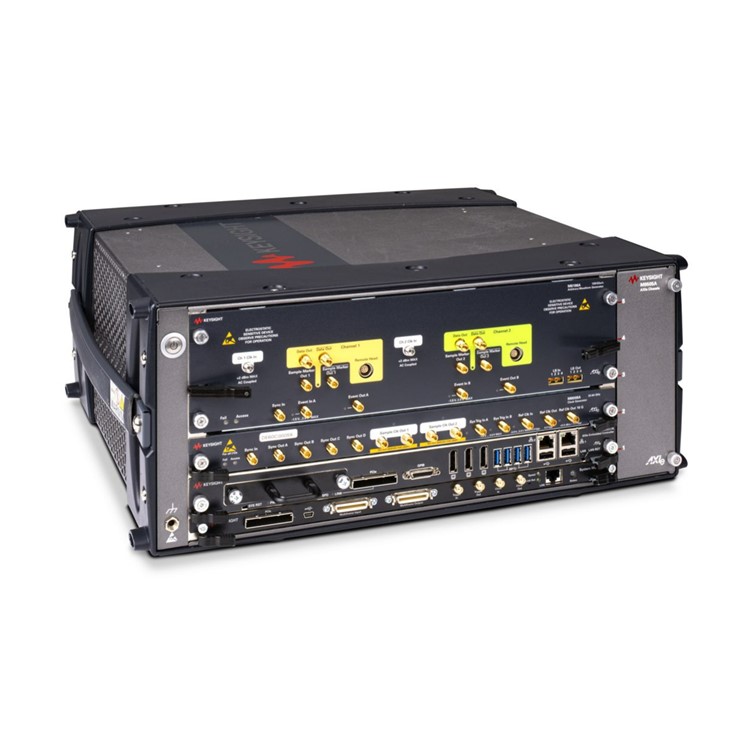

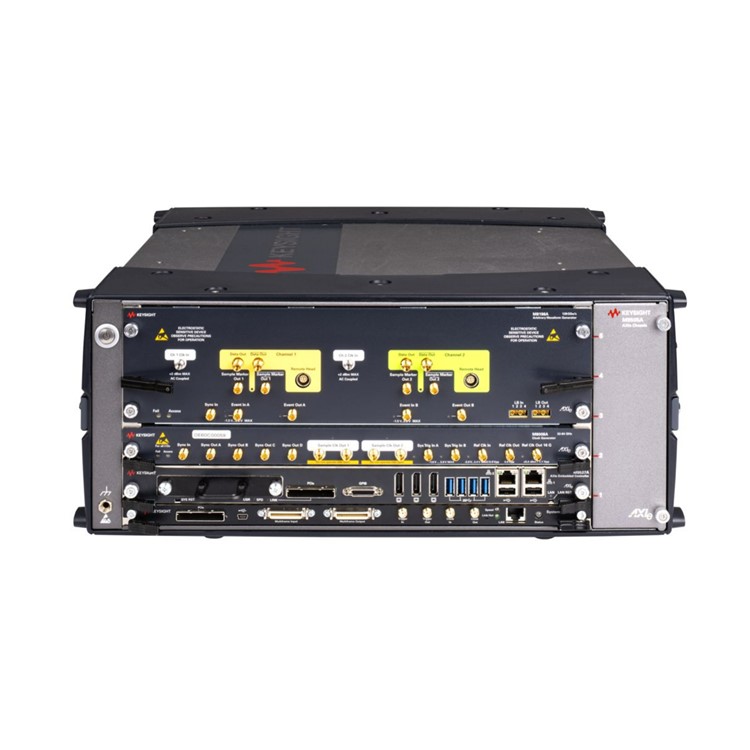

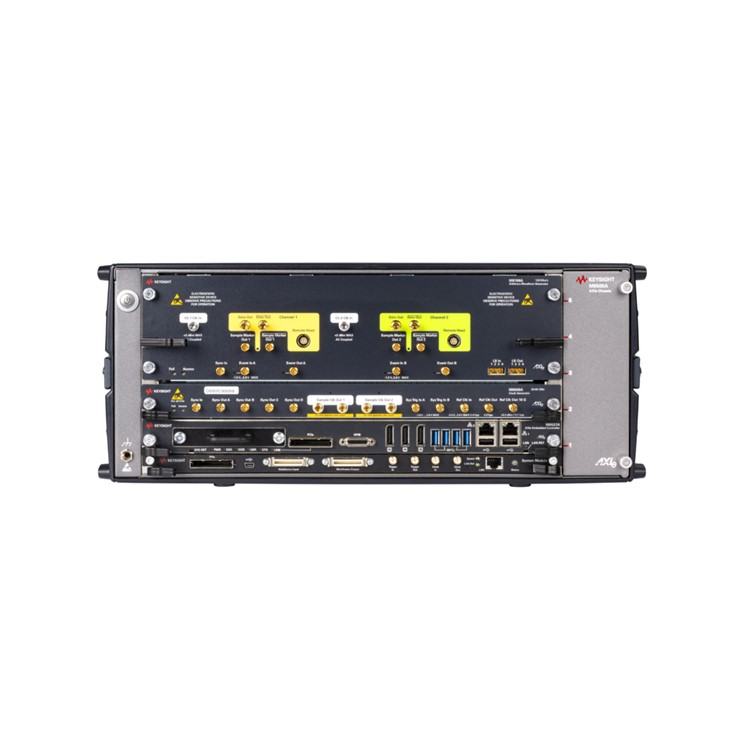

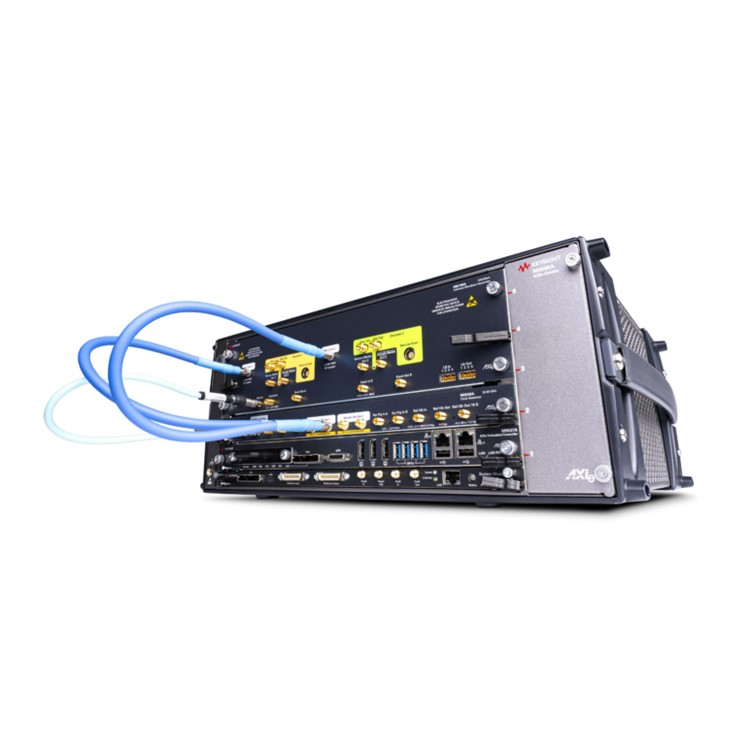

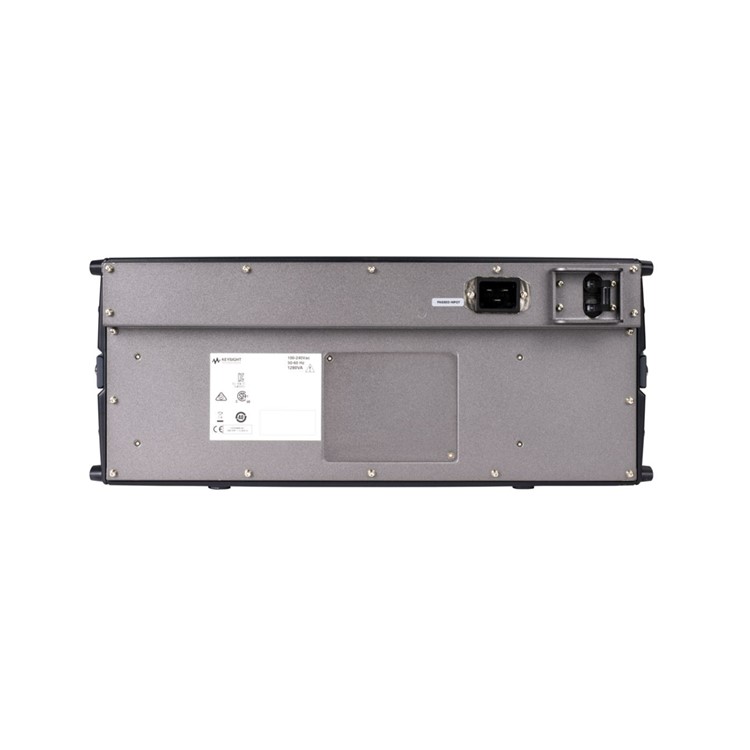

KEYSIGHT M8198A는 3-슬롯 AXIe 모듈형 임의 파형 발생기(AWG)로, 100~128 GSa/s 샘플링 속도와 58 GHz(전형값) 아날로그 대역폭을 제공합니다. 채널 수는 1채널(Opt. 001) 또는 2채널(Opt. 002) 중 선택하며, 출력은 싱글 엔디드 또는 차동입니다. 채널당 샘플 메모리는 표준 1 GSa이고 옵션으로 8 GSa까지 확장합니다. 초고속 광·전기 통신 신호와 광대역 신호 생성에 사용하며, 채널 클럭 입력은 M8008A 클럭 모듈에 연결합니다.
핵심 특징
- 100~128 GSa/s 연속 샘플링 속도, 58 GHz 아날로그 대역폭(전형값, sin(x)/x 롤오프 제외)
- 모듈당 1채널(Opt. 001) 또는 2채널(Opt. 002), 업그레이드 라이선스로 1채널에서 2채널로 확장 가능
- 채널당 샘플 메모리 표준 1 GSa, 옵션 적용 시 최대 8 GSa
- 차동 출력 진폭 최대 1.66 Vpp, 상승/하강 시간 7 ps(전형값)
- 채널당 차동 샘플 마커 1개(서브레이트 클럭 생성), 내장 주파수·위상 응답 보정
- MATLAB, Keysight IQtools, PathWave Signal Generation, SCPI 프로그래밍(M8070B 기반)과 함께 동작
선택 가이드
- 채널 수(Opt. 001 / 002)와 채널당 샘플 메모리 용량(표준 1 GSa / 옵션 8 GSa)은 주문 구성에 따라 달라집니다. 필요한 구성은 견적 시 확인하세요
- 채널 클럭 입력은 M8008A 클럭 모듈의 클럭 출력에 연결해야 합니다. 클럭 모듈(M8008A-064) 구성은 견적 시 확인하세요
- 출력 커넥터는 1.85 mm(female)이며, 장치 연결용 정합 케이블·50 Ω 터미네이션(2.4 mm)은 별도 액세서리입니다
- 세부 사양·기본 구성품은 견적·주문 시 확인하세요

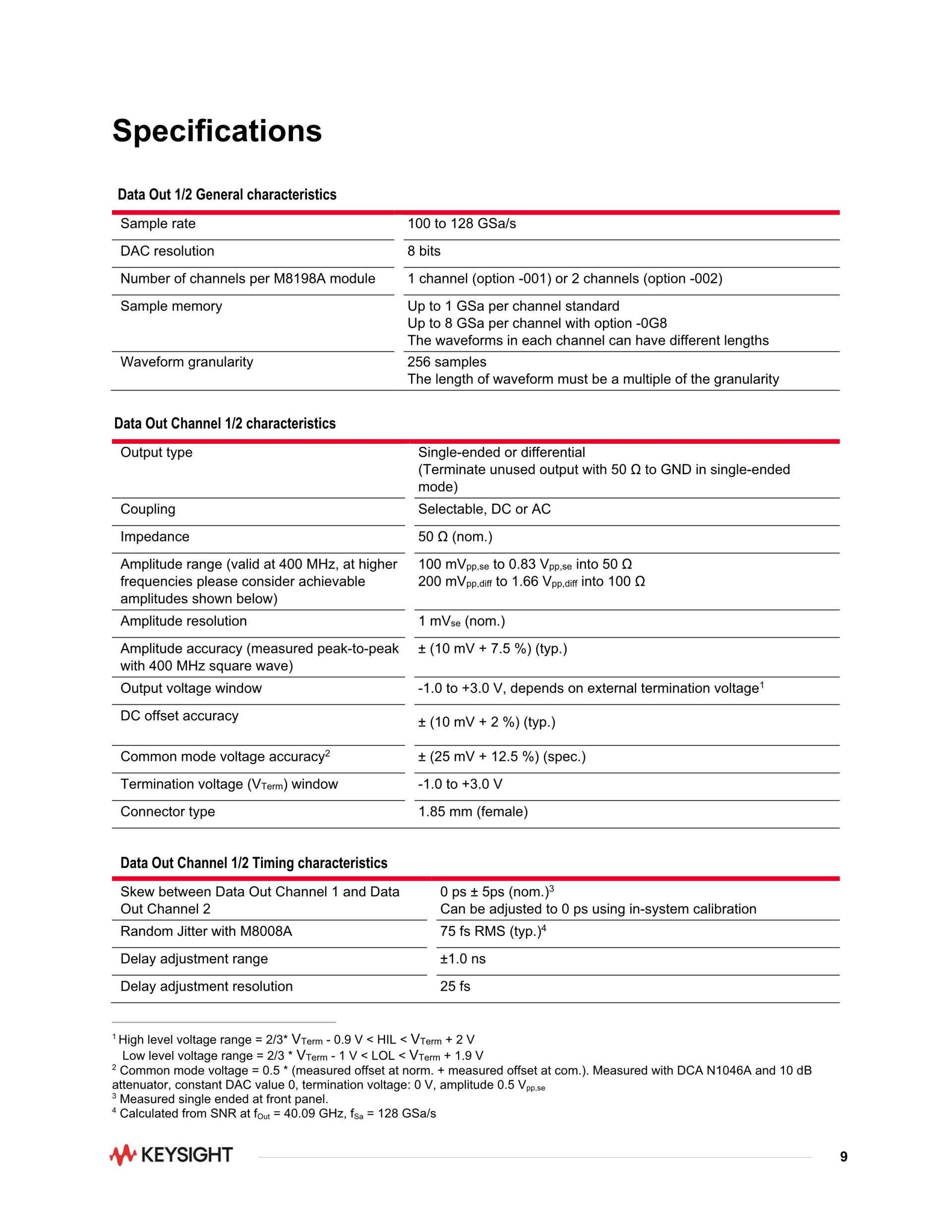

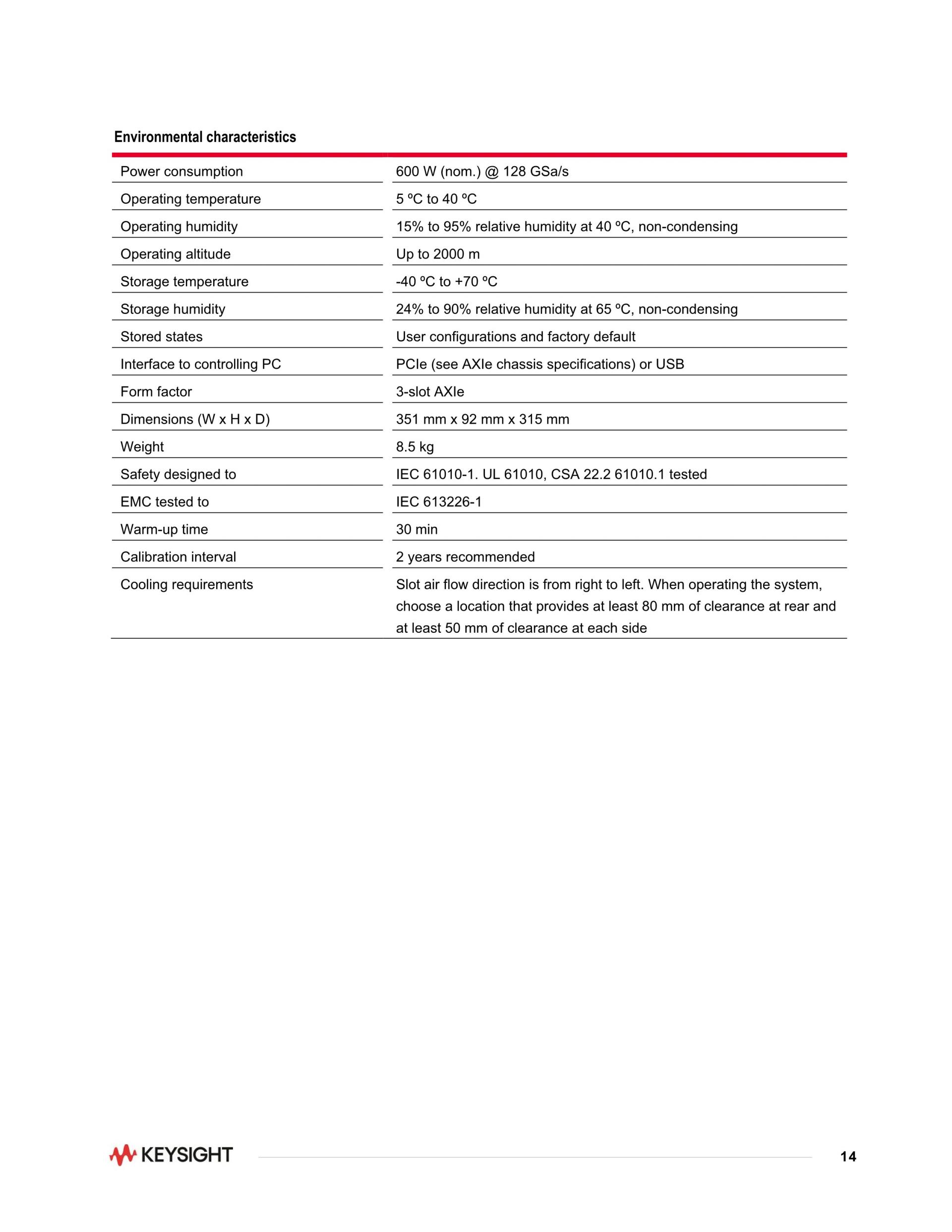

주요 사양
| 모델 | M8198A (3-슬롯 AXIe 임의 파형 발생기) |
|---|---|
| 샘플링 속도 | 100~128 GSa/s |
| DAC 분해능 | 8비트 |
| 모듈당 채널 수 | 1채널(Opt. 001) 또는 2채널(Opt. 002) |
| 샘플 메모리 | 채널당 표준 최대 1 GSa, 옵션 적용 시 채널당 최대 8 GSa (채널별 파형 길이 다르게 설정 가능) |
| 파형 단위 | 256 샘플 (파형 길이는 단위의 배수) |
| 출력 형식 | 싱글 엔디드 또는 차동 (싱글 엔디드 모드에서 미사용 출력은 50 Ω으로 GND에 종단) |

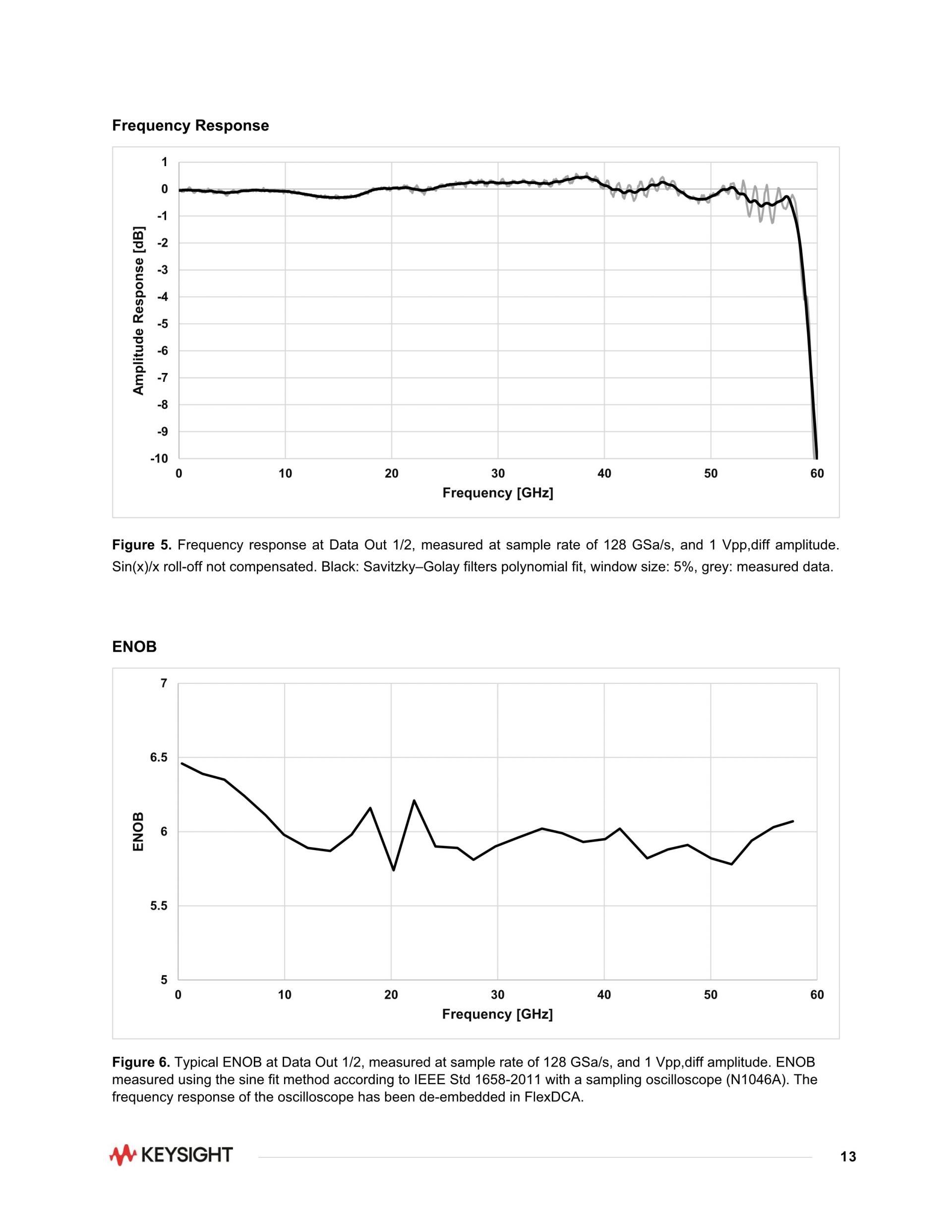

| 아날로그 대역폭 (3 dB) | 58 GHz (전형값, 128 GSa/s, sin(x)/x 롤오프 제외) |
| 상승/하강 시간 (20%/80%) | 7 ps (전형값, 주파수·위상 보정 미적용) |
| 출력 임피던스 | 50 Ω (공칭) |
| 진폭 범위 (400 MHz 기준) | 싱글 엔디드 100 mVpp~0.83 Vpp (50 Ω) / 차동 200 mVpp~1.66 Vpp (100 Ω) |
| 출력 전압 윈도우 | -1.0~+3.0 V (외부 종단 전압에 따름) |
| 출력 커넥터 | 1.85 mm (female) |
| 채널 간 스큐 (Data Out 1/2) | 0 ps ±5 ps (공칭), 시스템 내 교정으로 0 ps까지 조정 가능 |
| 랜덤 지터 (M8008A 사용) | 75 fs RMS (전형값) |
| 지연 조정 범위·분해능 | ±1.0 ns, 25 fs |

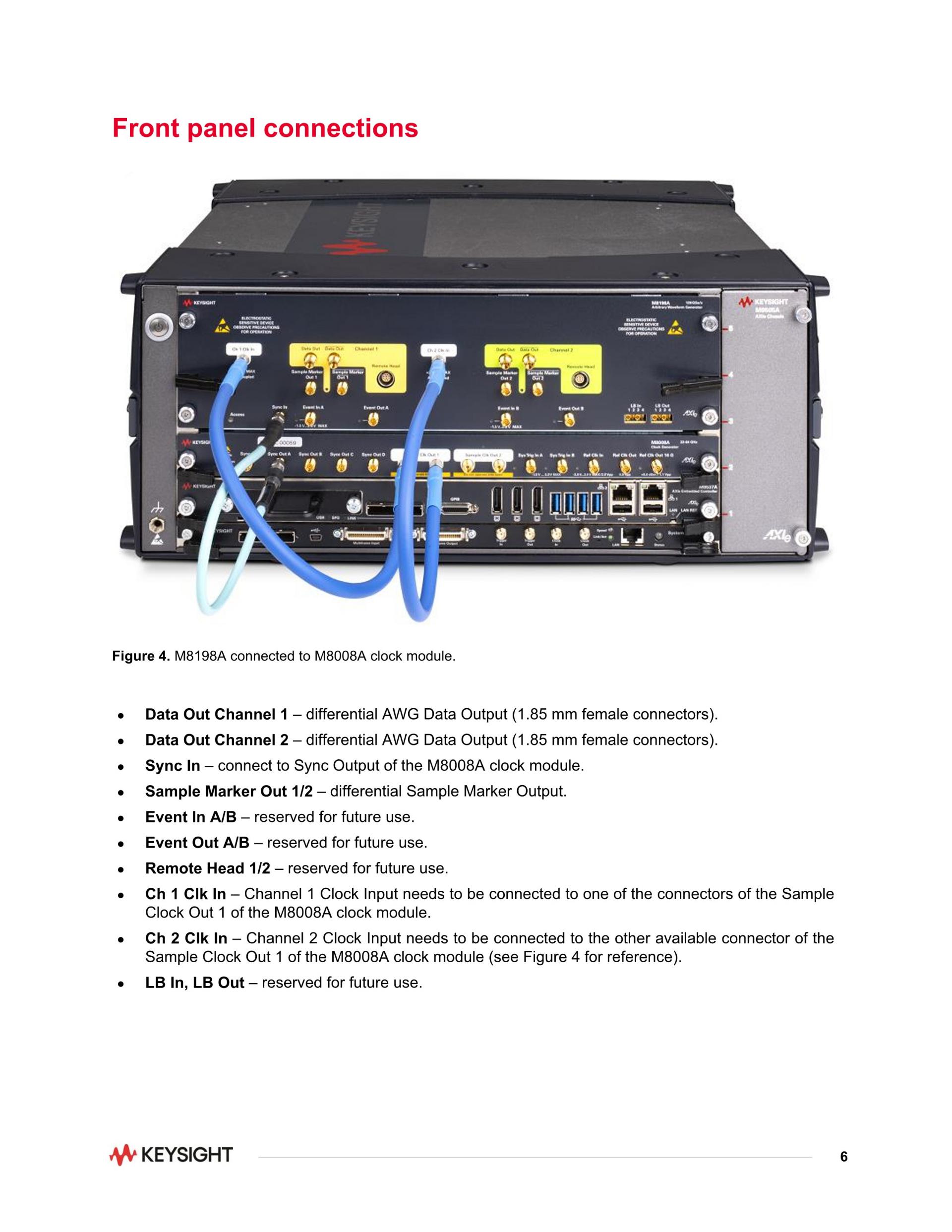

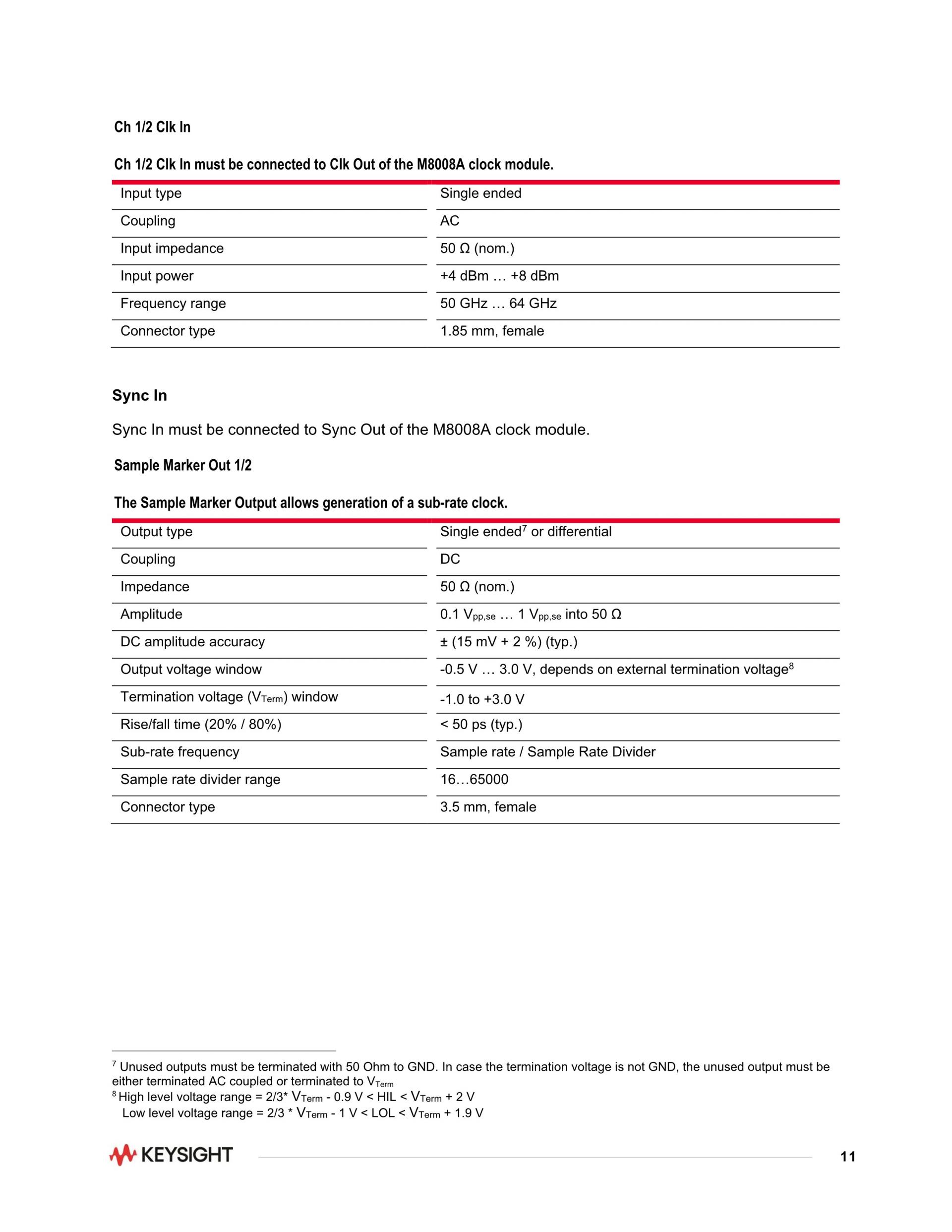

| 클럭 입력 (Ch 1/2 Clk In) | 50~64 GHz, +4~+8 dBm, 1.85 mm (female), M8008A 클럭 출력에 연결 |
| 샘플 마커 출력 | 0.1~1 Vpp (싱글 엔디드, 50 Ω), 서브레이트 = 샘플링 속도 / 분주비(16~65000), 3.5 mm (female) |

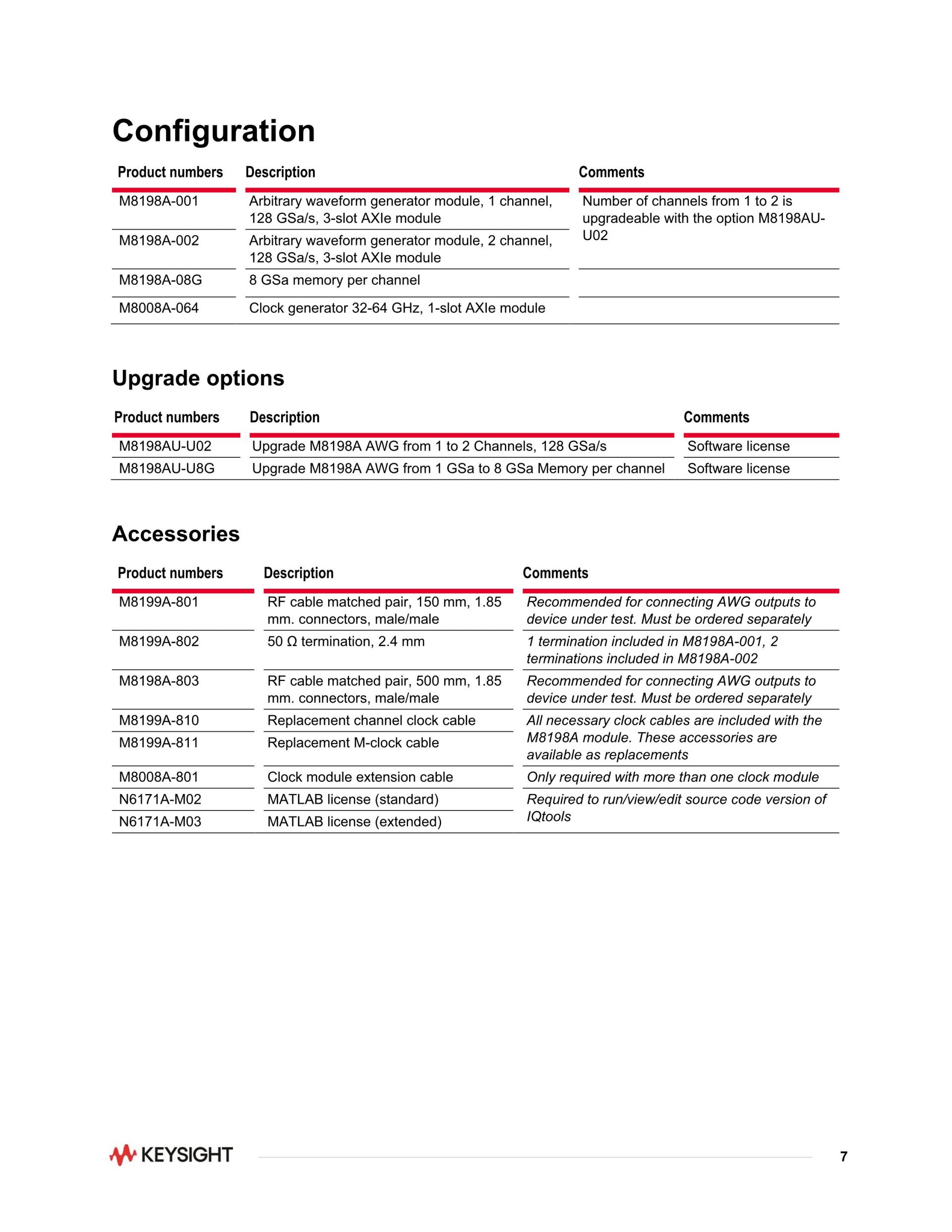

주문 구성 (제조사 구성표)
| 품번 | 내용 |
|---|---|
| M8198A-001 | 임의 파형 발생기 모듈, 1채널, 128 GSa/s, 3-슬롯 AXIe |
| M8198A-002 | 임의 파형 발생기 모듈, 2채널, 128 GSa/s, 3-슬롯 AXIe |
| M8008A-064 | 클럭 발생기 32~64 GHz, 1-슬롯 AXIe 모듈 |
업그레이드 라이선스(소프트웨어)
| 품번 | 내용 |
|---|---|
| M8198AU-U02 | 1채널에서 2채널로 업그레이드 |
| M8198AU-U8G | 채널당 메모리 1 GSa에서 8 GSa로 업그레이드 |

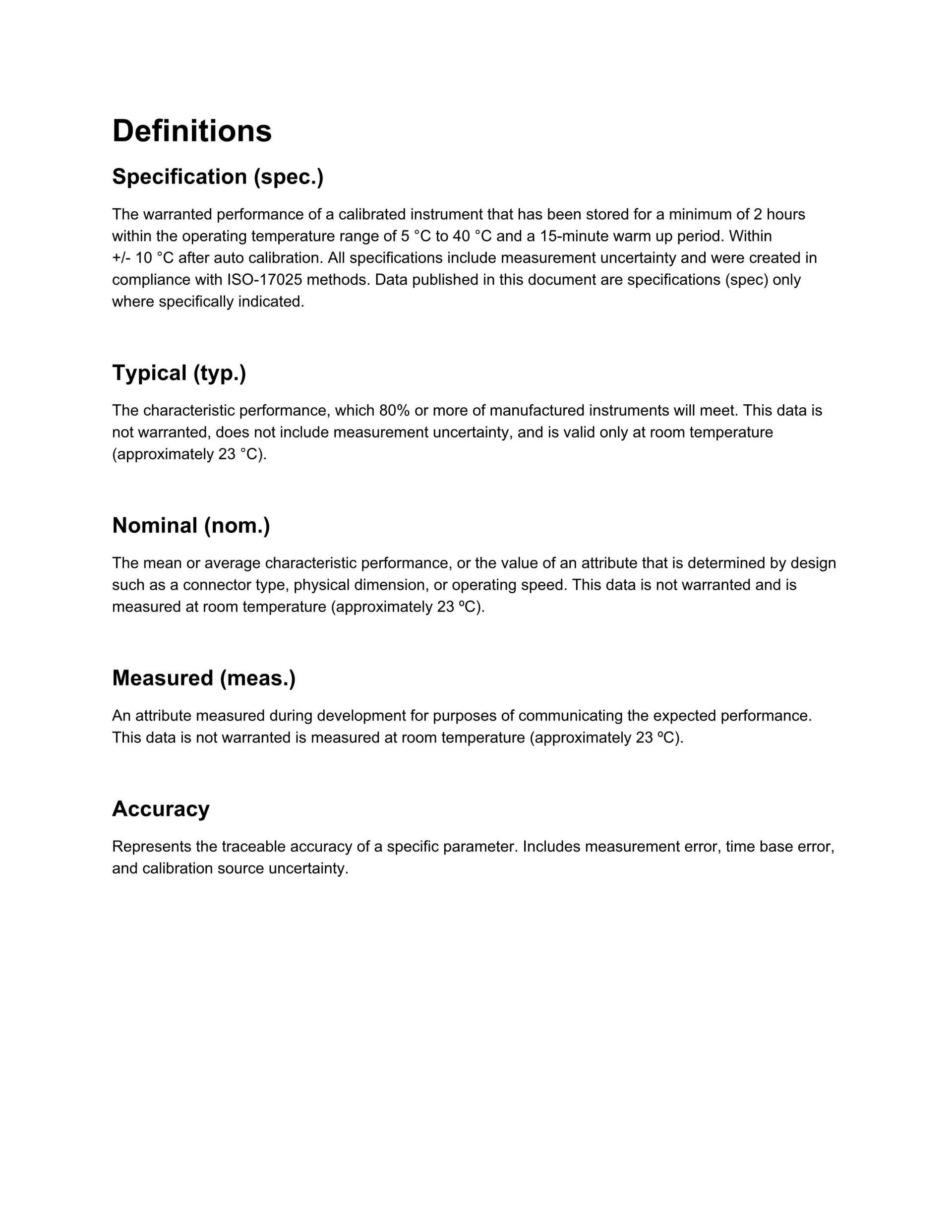

사양은 제조사 제공 자료(2023년 1월판) 기준이며, 전형값·공칭값은 참고값입니다.
키사이트 ・ KEYSIGHT
M8198A
임의 파형 발생기 128 GSa/s, 2 GSa Memory
M8198A Arbitrary Waveform Generator: 128 GSa/s, 2 GSa Memory
Highlights
M8198A 128 GSa/s Arbitrary Waveform Generator

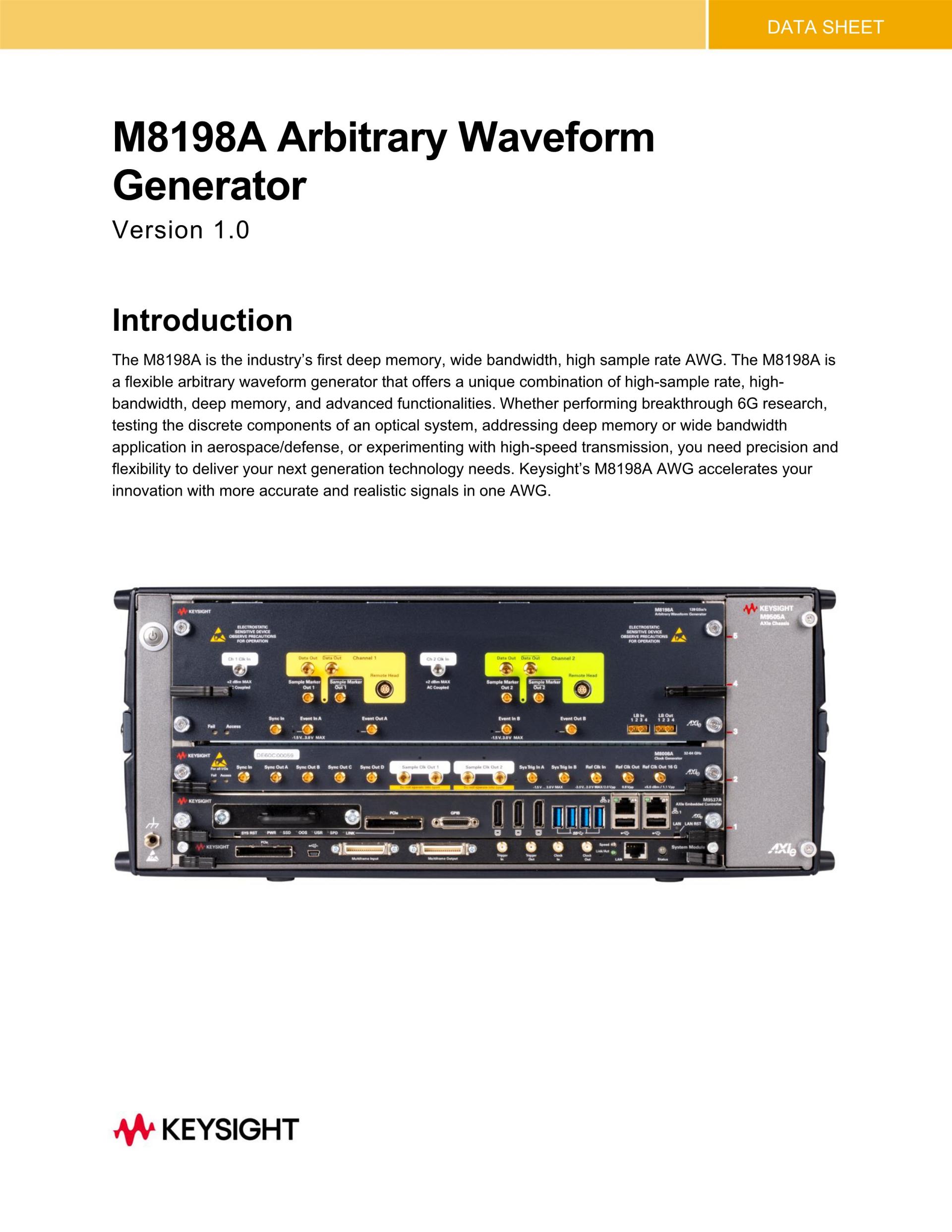

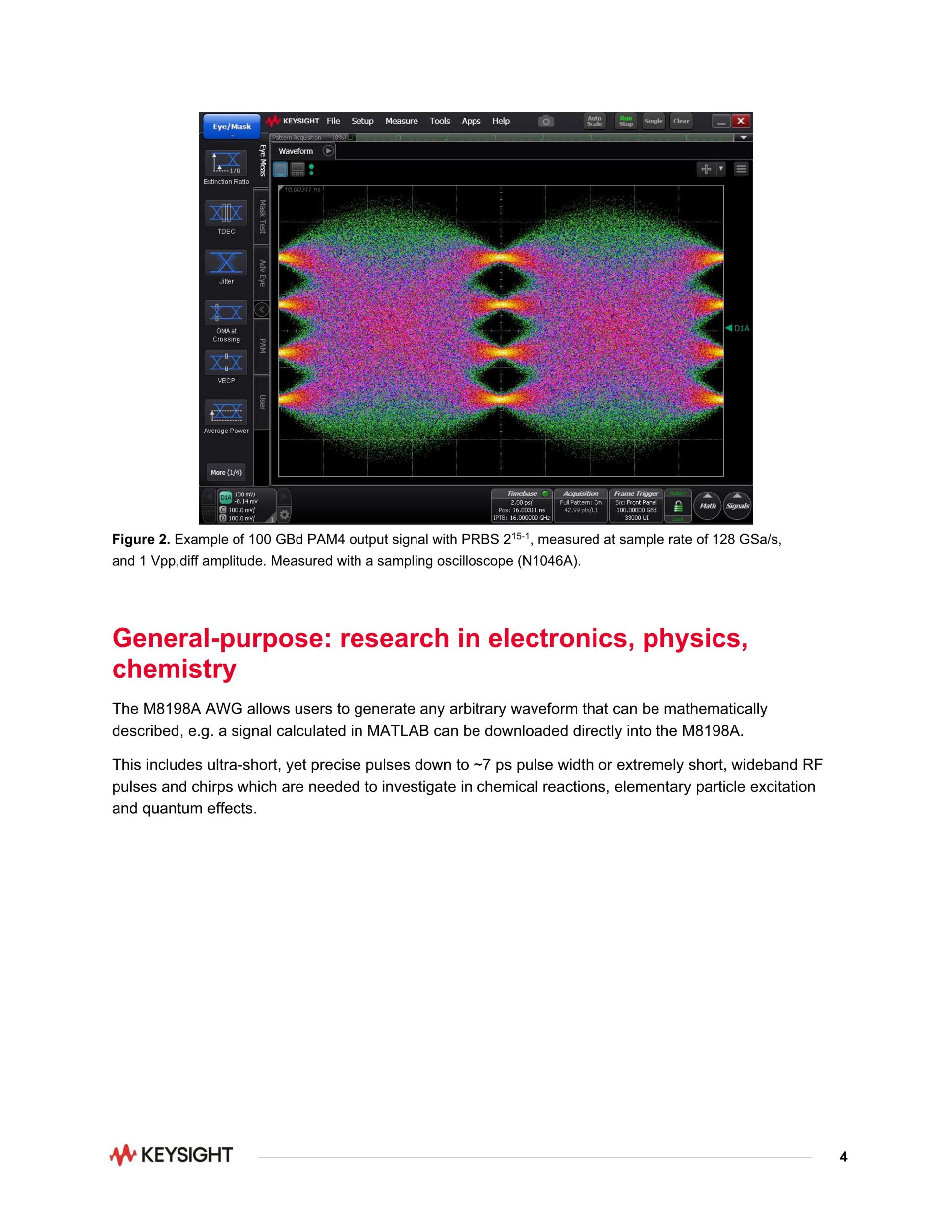

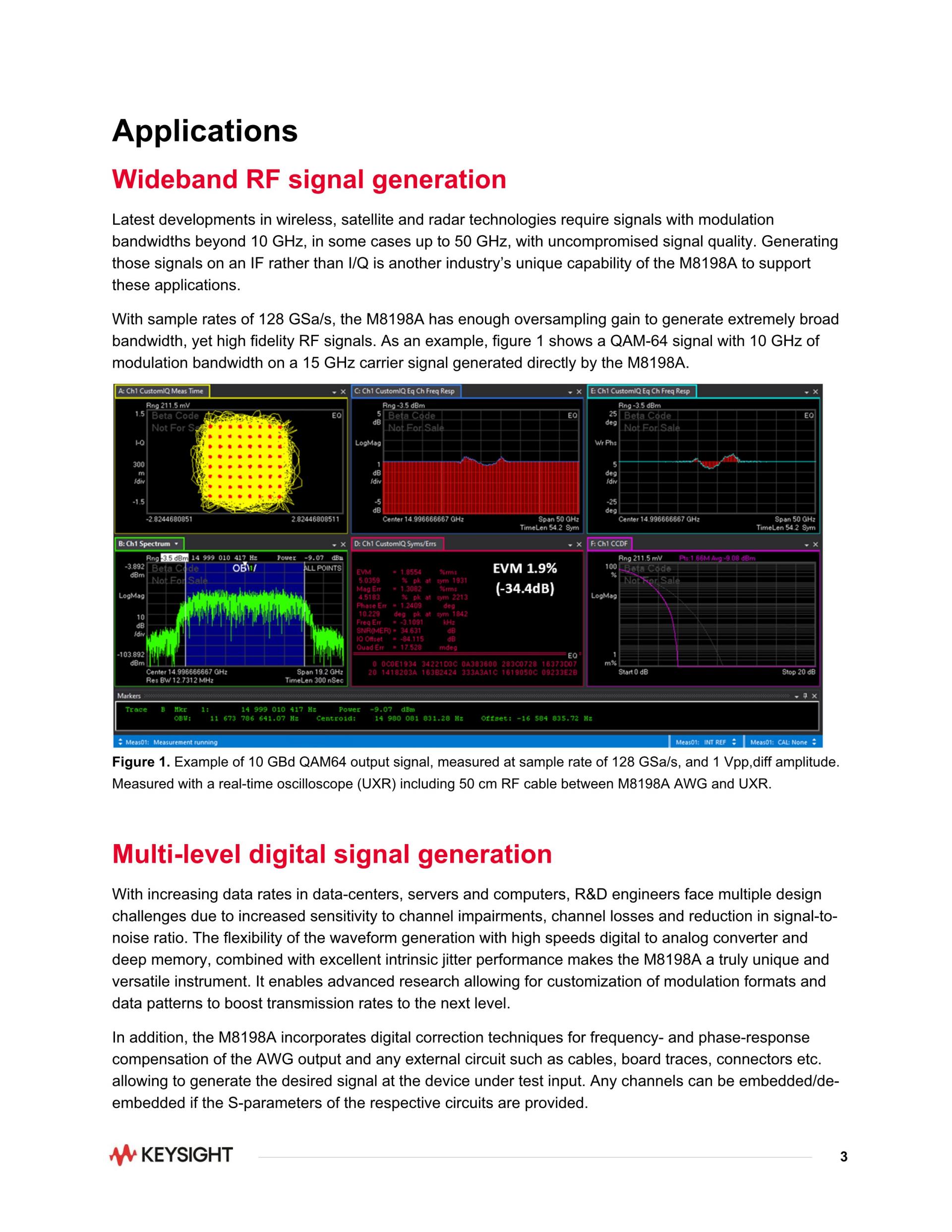

The M8198A arbitrary waveform generator (AWG) features 1 channel (option -001) or 2 channels (option -002) at 128 GSa/s with up to 58 GHz nominal analog bandwidth.
- Up to 2 differential channels per module
- Continuous sample rate range: 100 to 128 GSa/s
- 58 GHz analog bandwidth
- Up to 8 GSa memory per channel (option; standard up to 1 GSa)
- Up to 1.66 Vpp differential output voltage
- > 5 ENOB across the entire band
- Intrinsic jitter: < 75 fs RMS
- Transition time (20% / 80%) as low as 7 ps
- Channel-to-channel skew adjustment with 25 fs resolution
- < 140 dBc wideband phase noise > 1 MHz
- One differential Sample Marker per channel
- Built-in frequency and phase response calibration for clean output signals

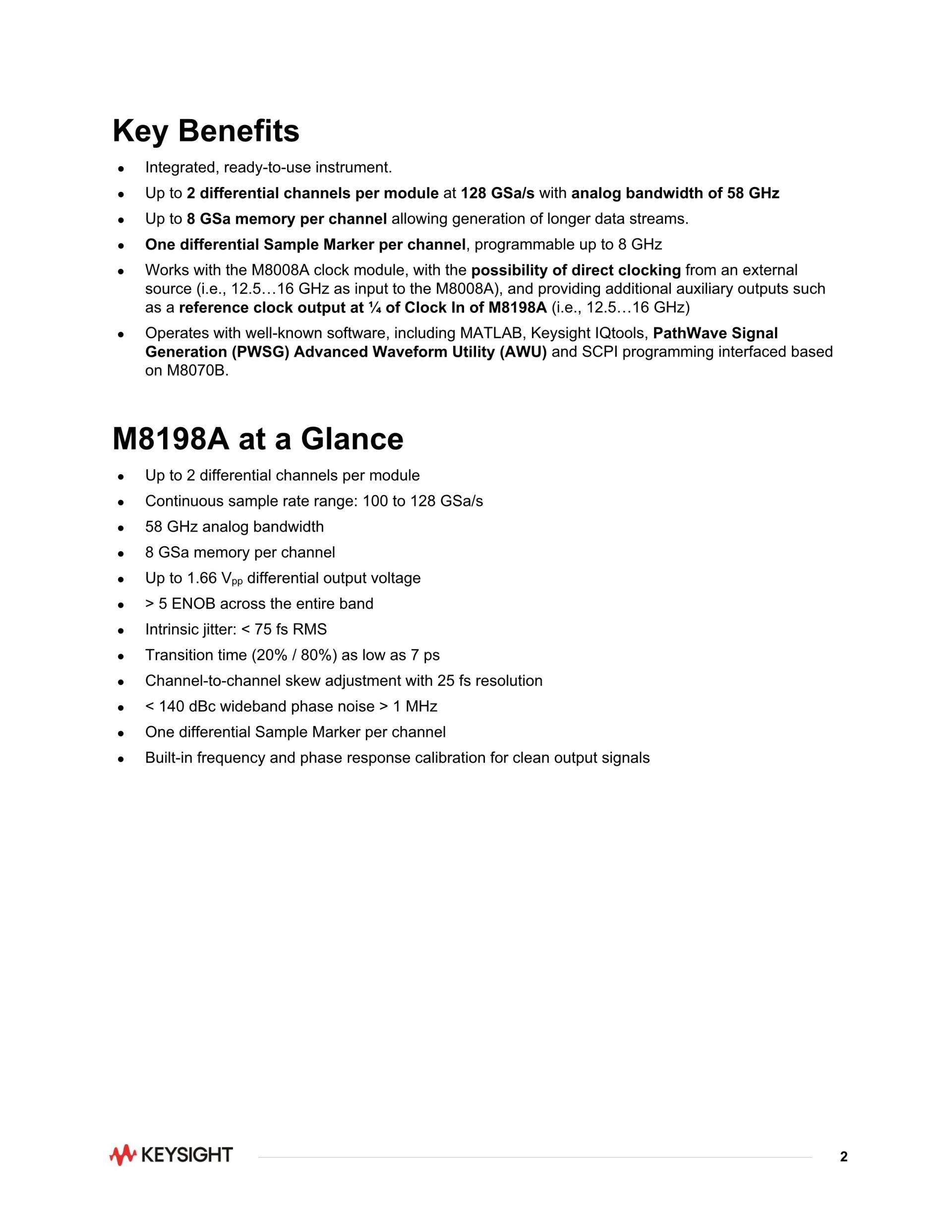

Key benefits of the new arbitrary waveform generator
- Integrated, ready-to-use instrument
- Up to 2 differential channels per module at 128 GSa/s with analog bandwidth of 58 GHz
- Up to 8 GSa memory per channel (option; standard up to 1 GSa) allowing generation of longer data streams.
- One differential sample marker per channel programmable up to 8 GHz

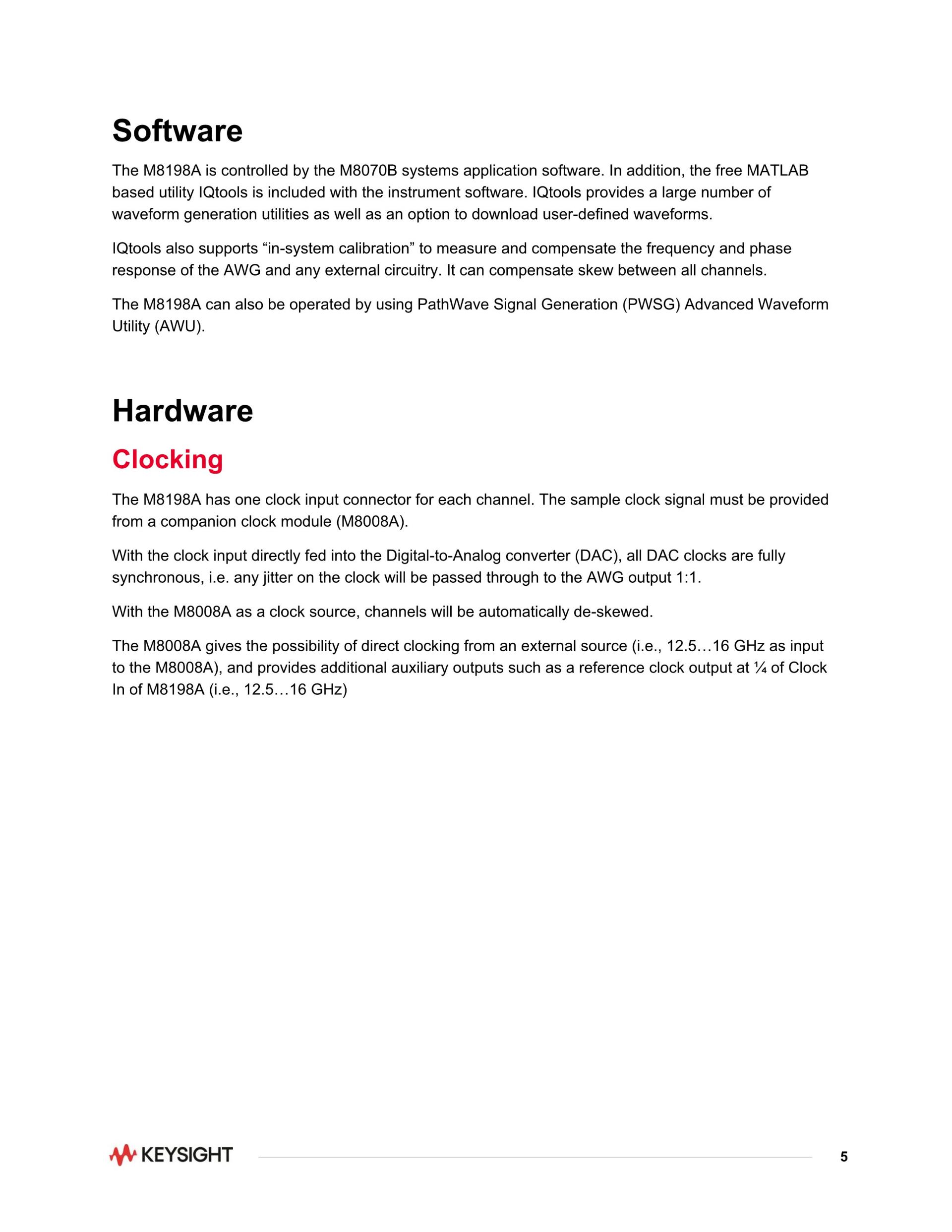

- Works with the M8008A clock module, with the possibility of direct clocking from an external source (i.e., 12.5…16 GHz as input to the M8008A), and providing additional auxiliary outputs such as a reference clock output at ¼ of Clock In of M8198A (i.e., 12.5…16 GHz)
- Operates with well-known software, including MATLAB, Keysight IQtools, PathWave Signal Generation (PWSG)
- Advanced Waveform Utility (AWU) and SCPI programming interfaced based on M8070B
