키사이트 ・ KEYSIGHT
M8195A
65 GSa/s 임의 파형 생성기
M8195A 65 GSa/s Arbitrary Waveform Generator
주요 특징
기능
- 샘플링 속도 최대 65 GSa/s
- 높은 채널 밀도: 모듈당 1, 2 또는 4개 채널, M8197A 다채널 동기화 모듈을 사용하여 4개 모듈에서 최대 16개 채널 동기화

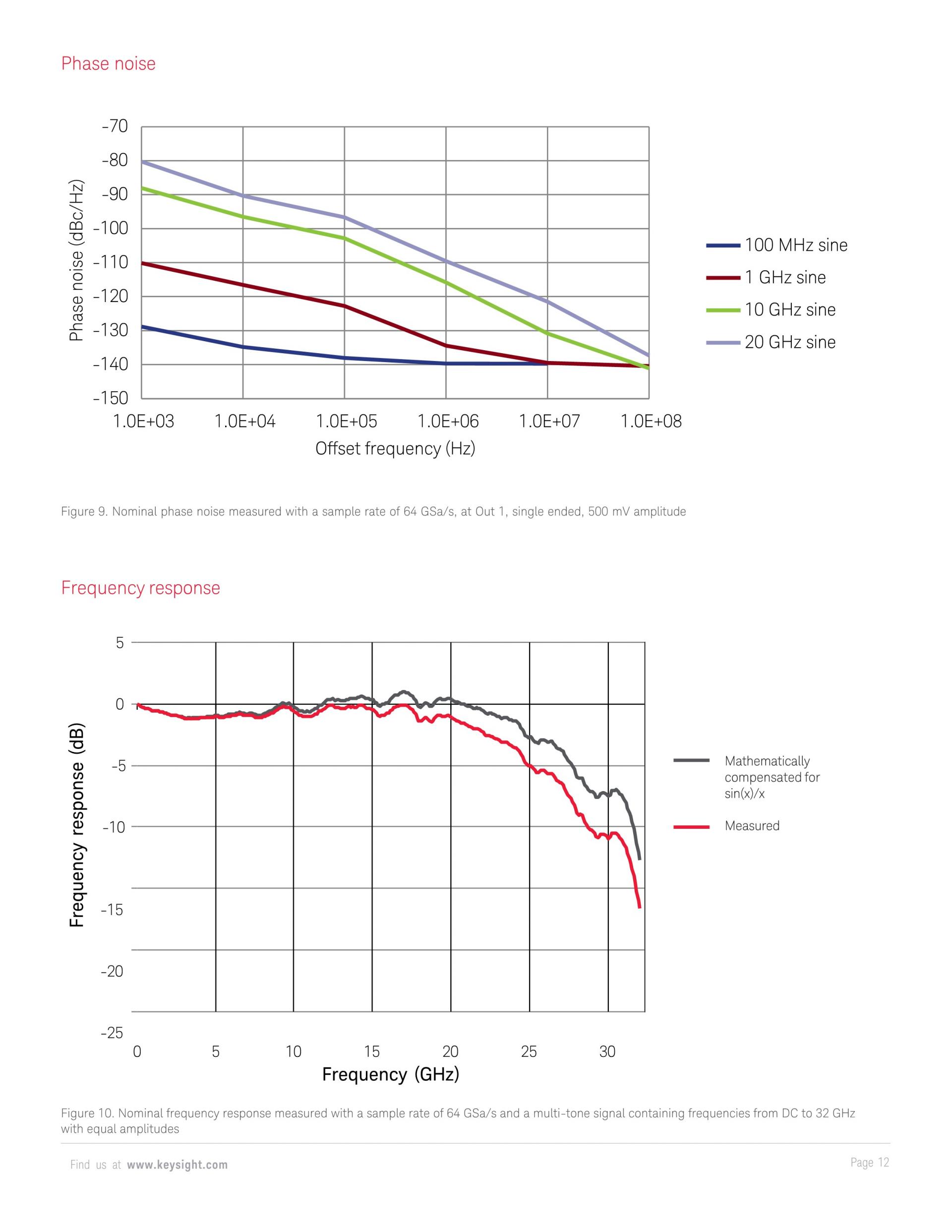

- 내장된 주파수 및 위상 응답 교정
- 임베디드 DSP를 사용한 실시간 파형 및 손상 생성(81195A 광 변조 생성기 소프트웨어와 함께 사용)
성능
- 25 GHz 아날로그 대역폭, AXIe 모듈당 2 GSa의 메모리, 16 GSa까지 확장 가능
- PRBS7, PRBS10, PRBS11, PRBS15(최대 PRBS31)를 생성할 수 있는 16 GSa 확장 메모리; PRBS 패턴이 길면 계산 후 AWG의 파형 메모리로 로드하는 데 상당한 시간이 필요합니다.
- 최대 1 Vpp(se) 또는 2 Vpp(diff) 출력 진폭
- 최대 32 GBaud 신호
사전 구성:
- M8195A 임의 파형 생성기(AWG)
- AXIe 섀시 및 임베디드 컨트롤러 또는 외부 PC 연결
- M8000 시리즈 BER 테스트 솔루션을 위한 M8070A 시스템 소프트웨어의 복수 기능
주요 응용 분야
디바이스와 인터페이스가 더 빠르고, 더 복잡해지는 상황에서 M8195A AWG를 사용하면 디지털 어플리케이션, 광 및 전기 통신, 첨단 연구, 광대역 레이더, 위성통신에 필요한 신호 생성이 가능합니다.
- 코히어런트 옵티컬 — 최대 32 GBaud에서 하나의 M8195A 모듈이 두 개의 독립적인 I/Q 베이스밴드 신호(이중 극성화 = 4개 채널)를 생성할 수 있습니다.

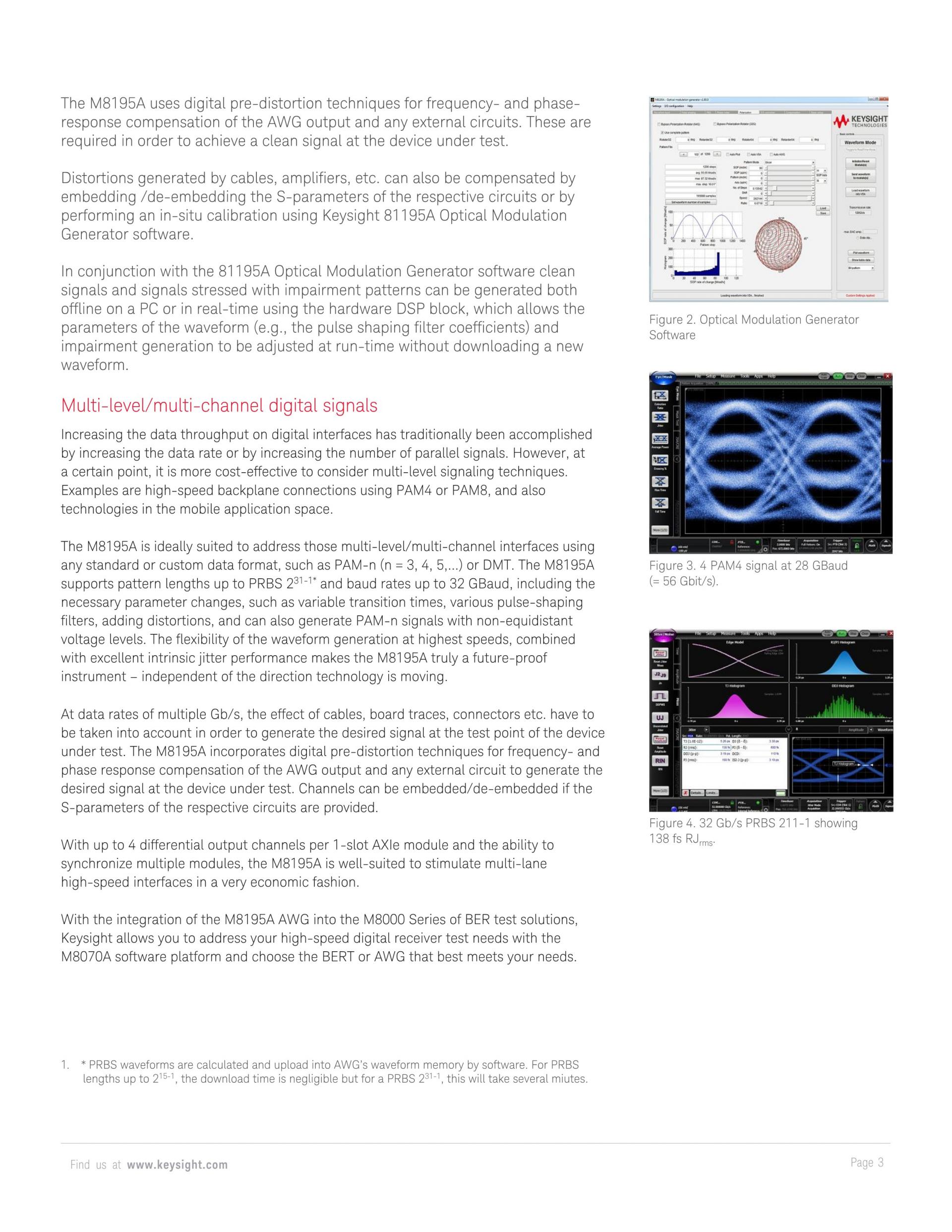

- 다중 레벨/다중 채널 디지털 신호 — 최대 32 GBaud에서 NRZ, PAM4, PAM8, DMT 등의 신호를 생성합니다. 또한 HDMI™, C-PHY™, D-PHY™와 같은 프로토콜을 지원합니다. 채널 임베딩/디임베딩 및 지터, ISI, 노이즈, 기타 왜곡 추가

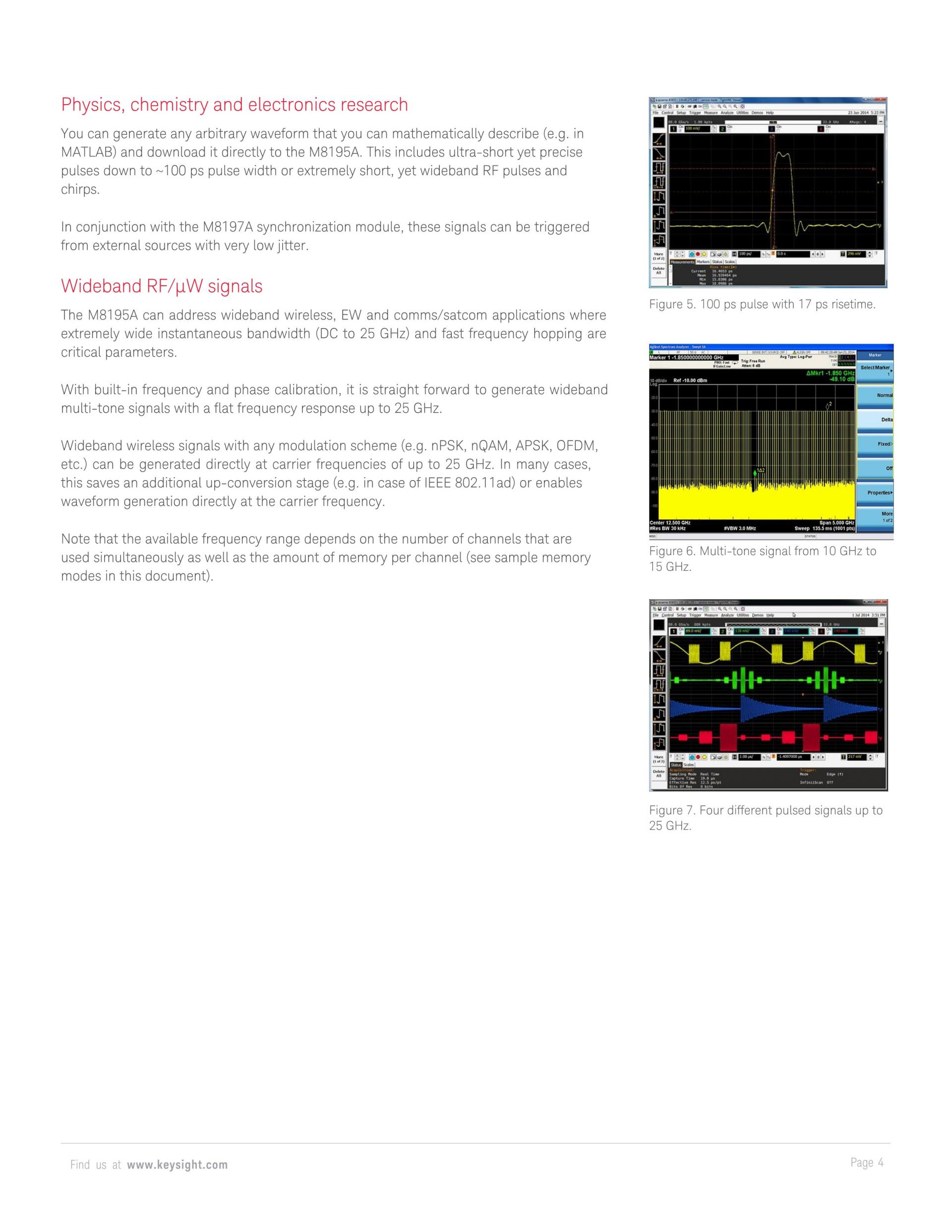

- 물리학, 화학, 전자 연구 — 수학적으로 정의된 임의 파형, 매우 짧으면서도 정밀한 펄스, 매우 넓은 광대역 처프를 생성합니다.
- 광대역 RF/µW — 항공우주/방위산업/통신 분야를 위해 순간 대역폭이 DC ~ 20 GHz인 초광대역 RF 신호를 생성합니다.
- 임의 간섭(RI) 소스에는 M8070A가 필요합니다.

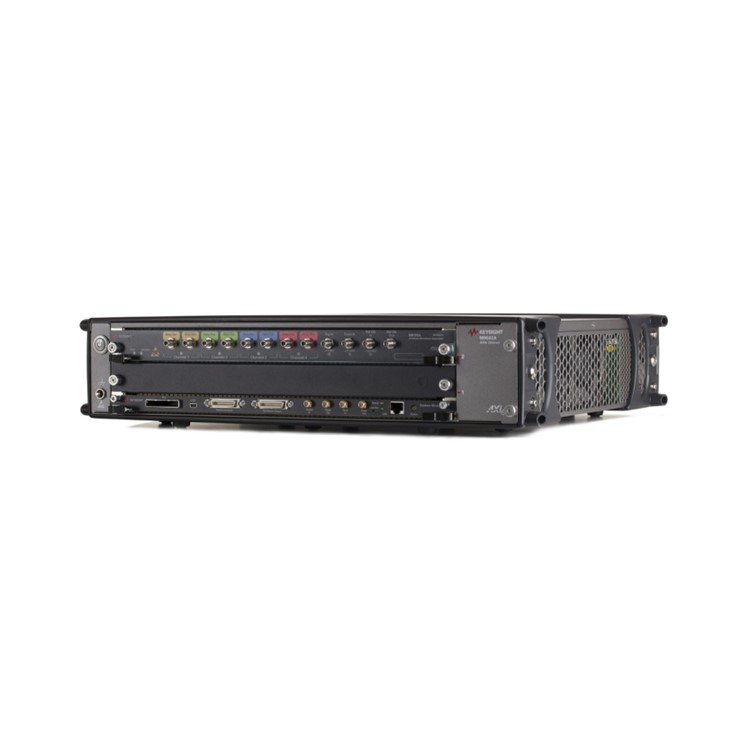

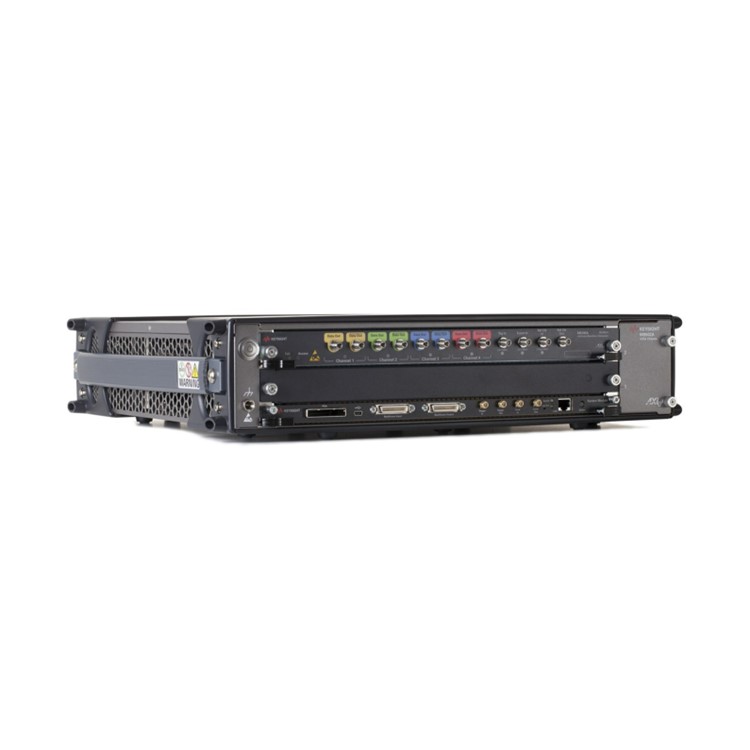

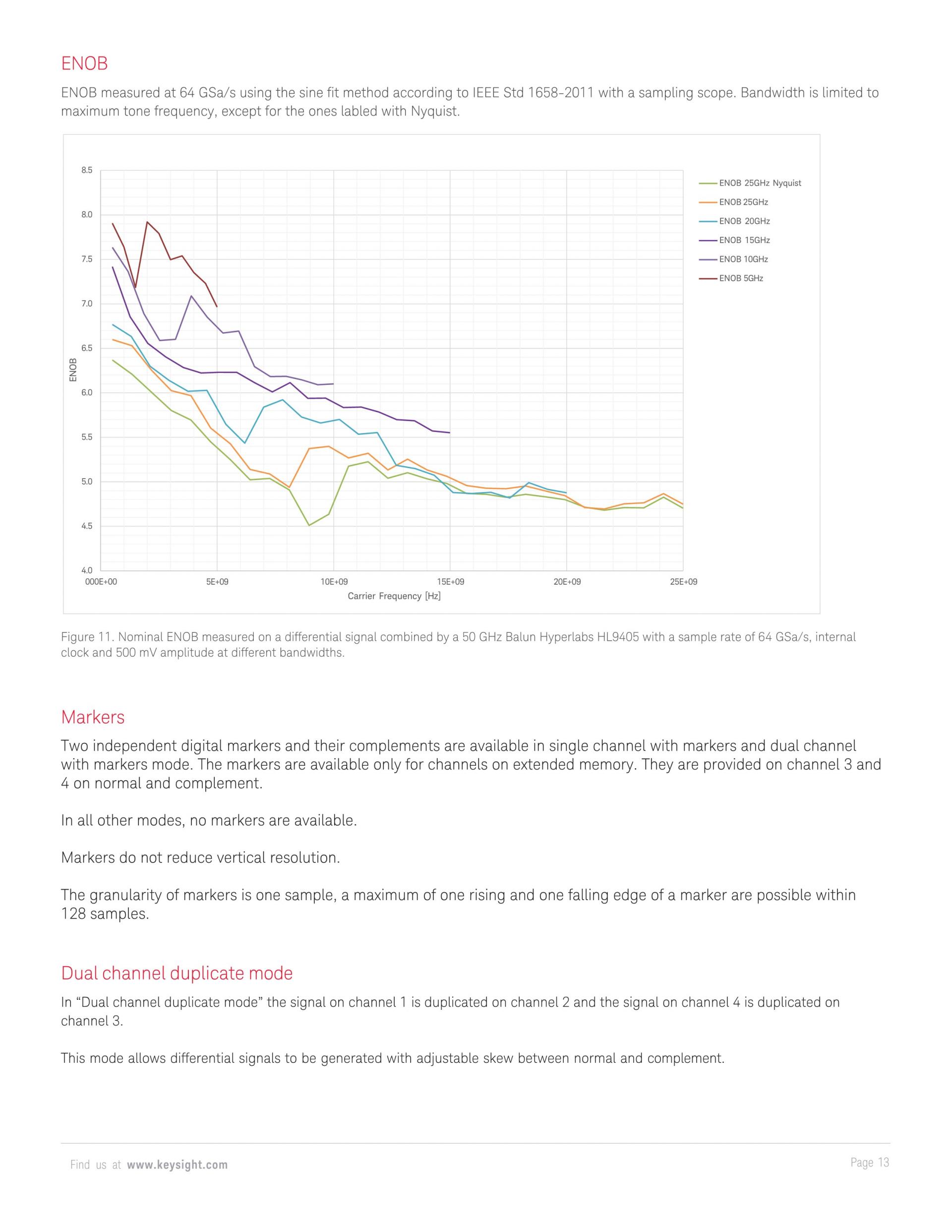

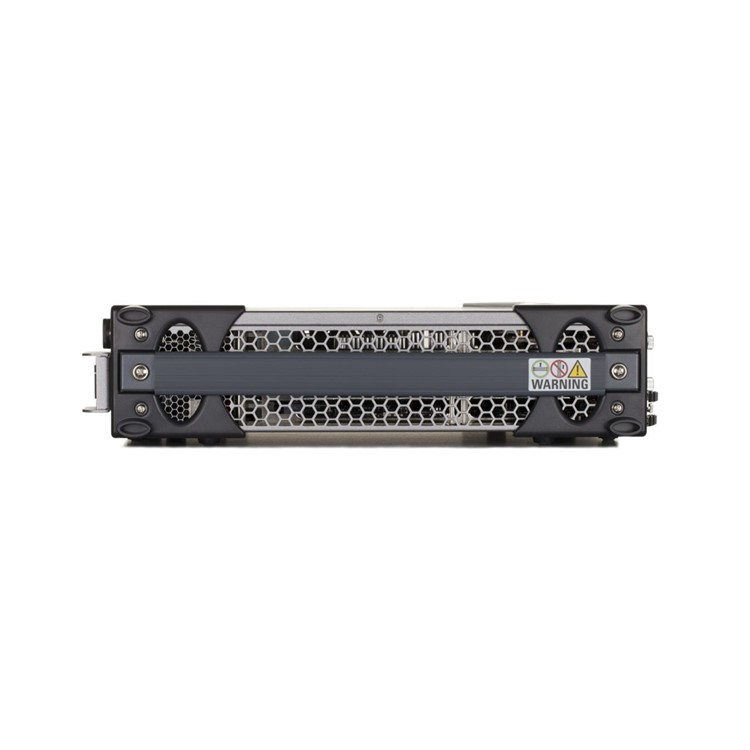

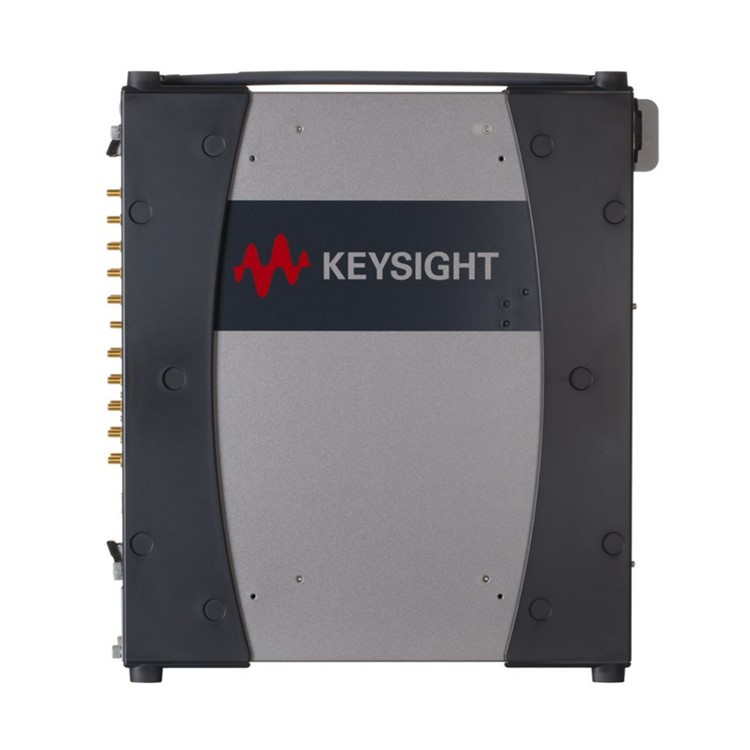

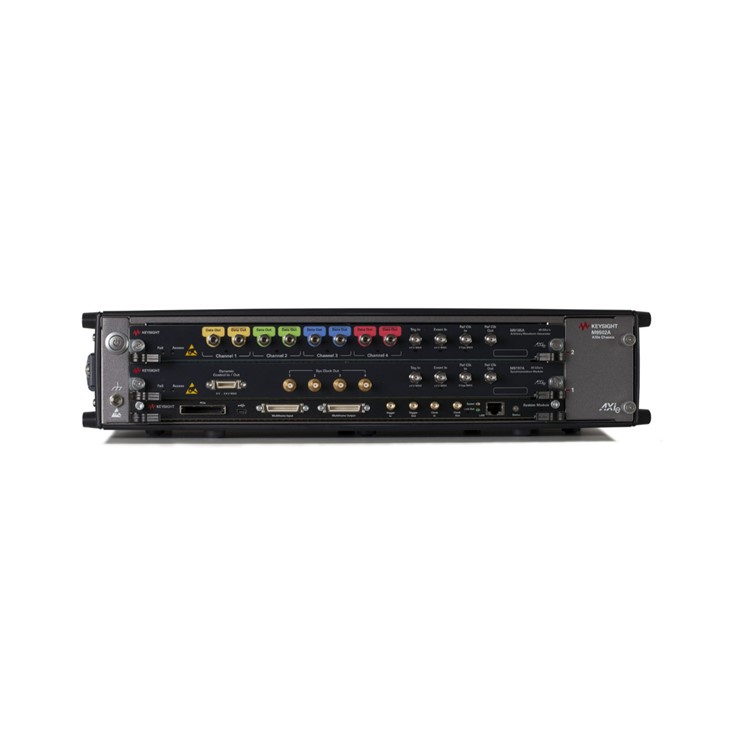

키사이트 M8195A 임의 파형 생성기(AWG)는 1-슬롯 AXIe 모듈로 최대 65 GSa/s, 25 GHz 대역폭, 8비트 수직 분해능, 최대 4개 채널을 동시에 제공합니다.
디바이스와 인터페이스가 더 빠르고, 더 복잡해지는 상황에서 M8195A AWG를 사용하면 디지털 어플리케이션, 첨단 연구, 대역폭 레이더, 위성통신 및 광 통신에 필요한 신호를 생성할 수 있습니다.

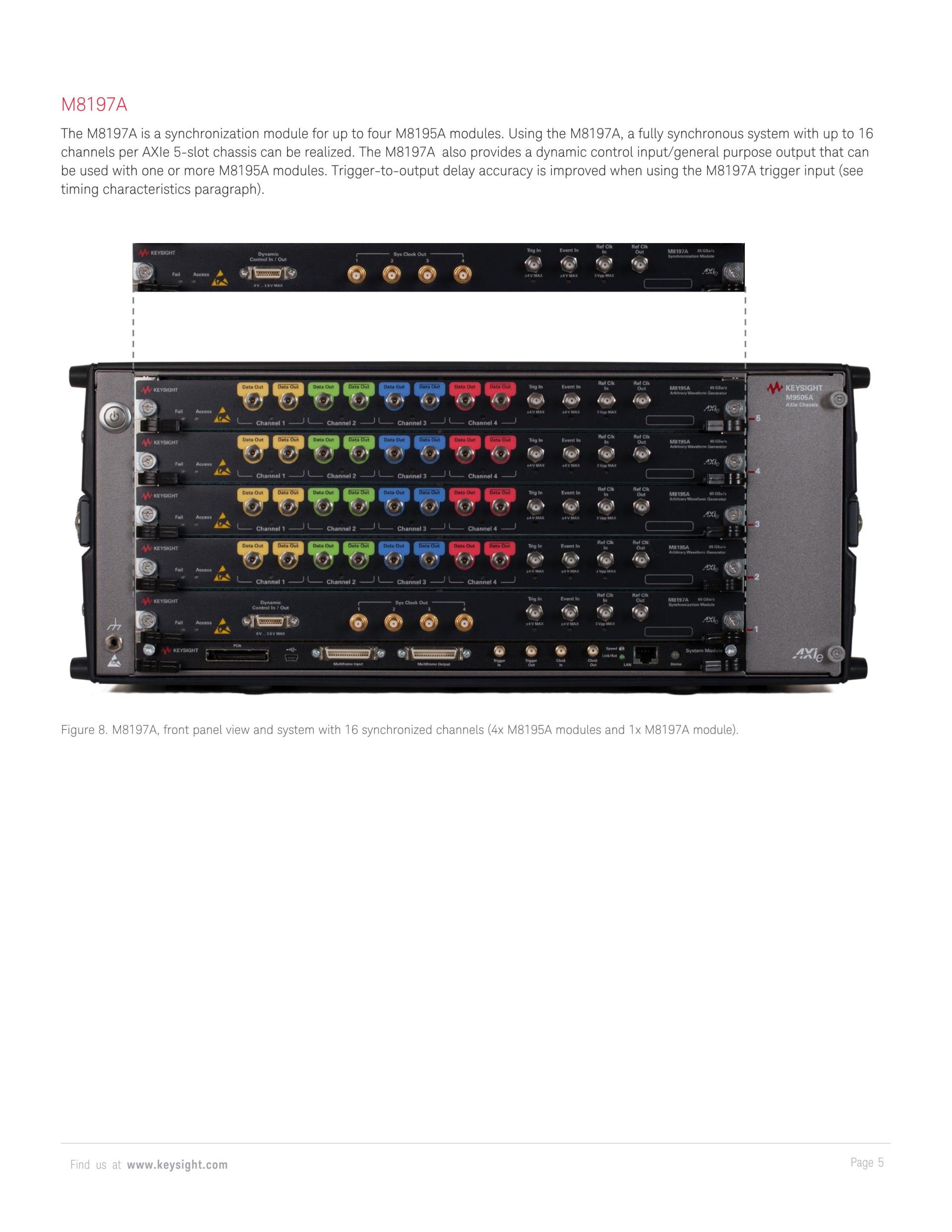

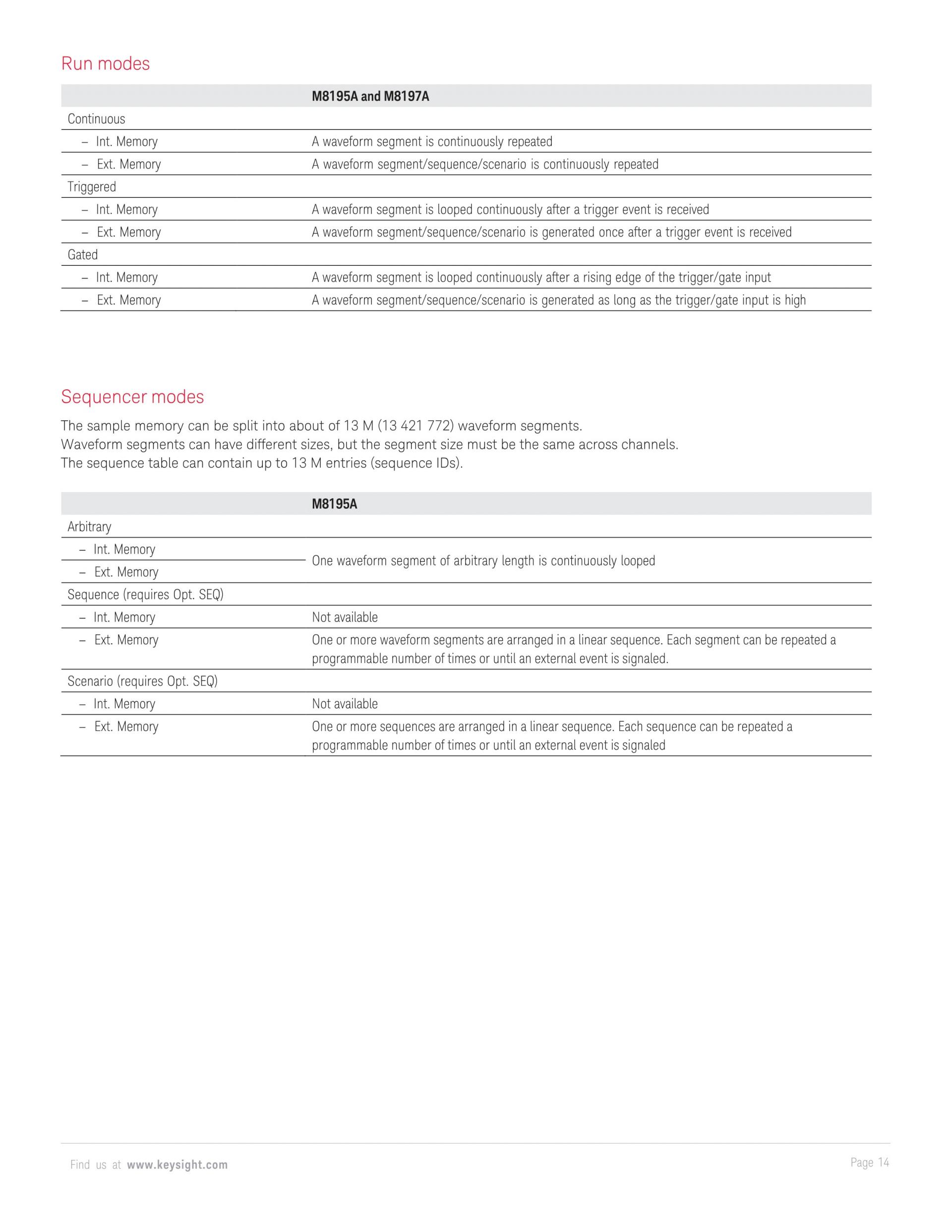

고급 3-레벨 시퀀싱으로 훨씬 더 긴 신호 시나리오를 실현할 수 있습니다. 여러 M8195A 모듈을 동기화할 수 있도록 M8197A 모듈 케이스에 외부 동적 컨트롤을 사용할 수 있습니다.

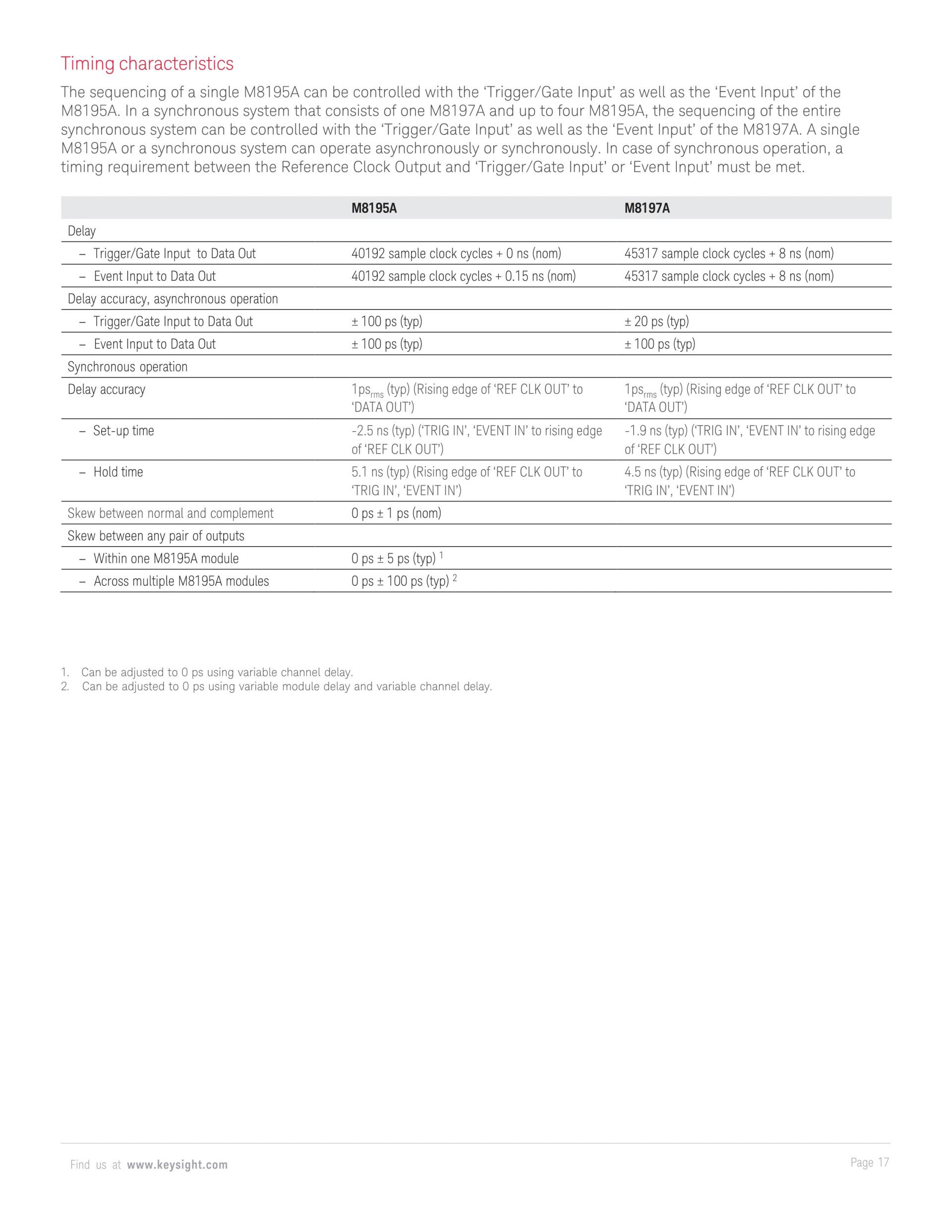

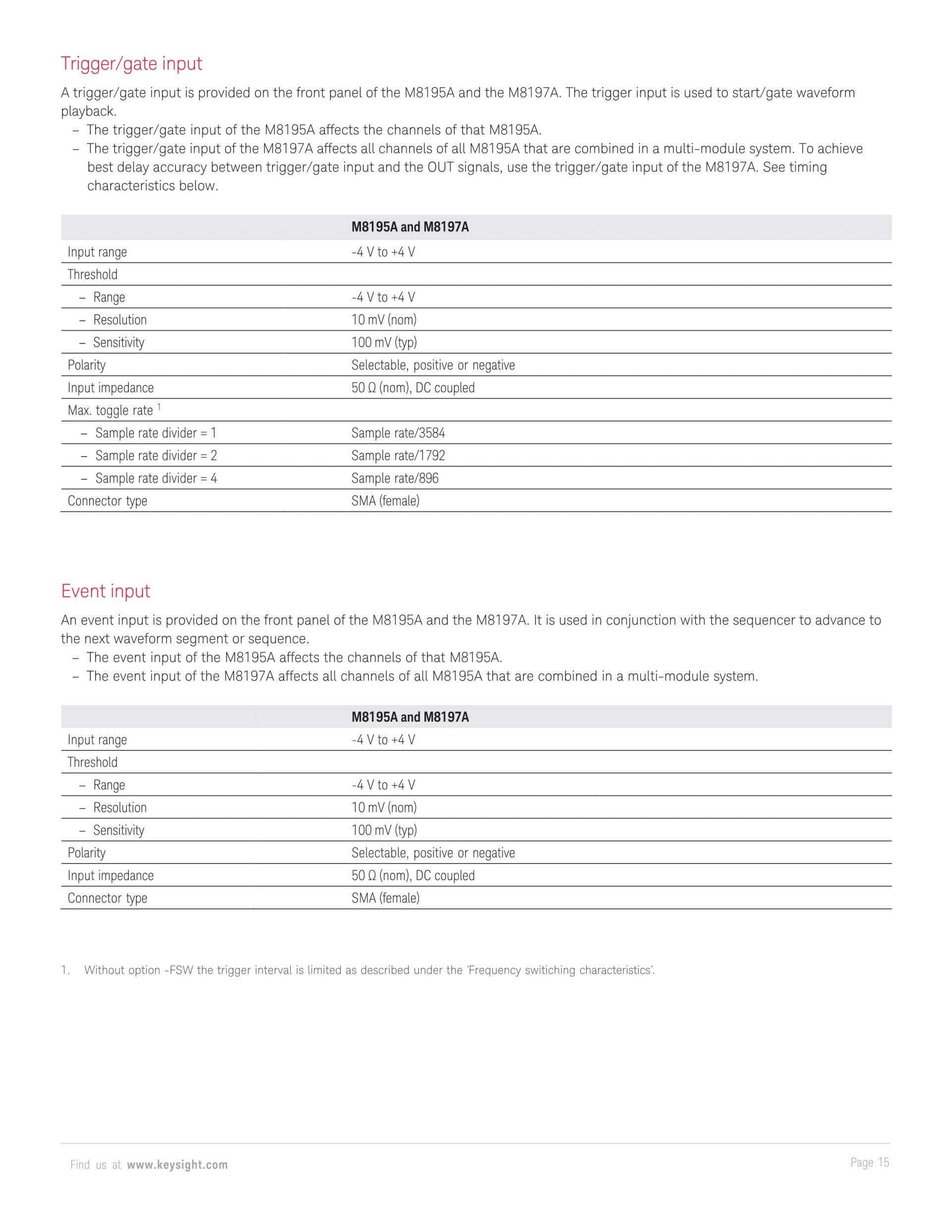

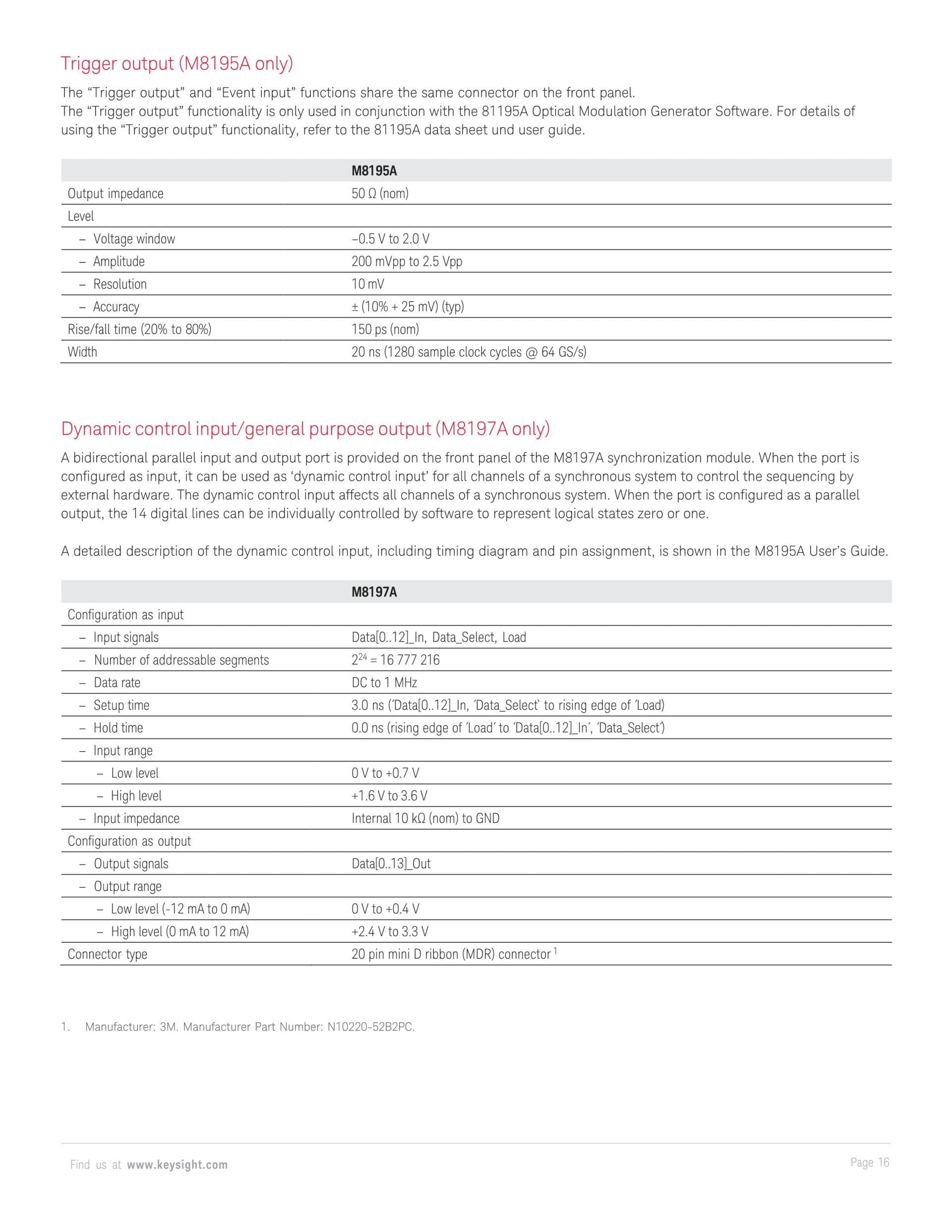

M8195A AWG는 M8197A 다채널 동기화 모듈과 함께 지연 정확도가 ±20 ps인 트리거 입력이 특징입니다.
N5990A 소프트웨어 옵션 151 및 153과 함께 M8195A는 HDMI와 MHL을 위한 싱크-테스트 솔루션을 제공합니다.
또한 M8085A 소프트웨어 플러그인과 함께 M8070A 비트 오류율 테스트 시스템 소프트웨어로 M8195A AWG를 제어해 MIPI C-PHY™ 및 D-PHY™ 표준 준수 테스트 신호를 생성할 수 있습니다.
81195A 광 변조 발생기 소프트웨어가 결합된 M8195A AWG를 사용하면 테스트 속도를 최대 100배까지 높여 주는 혁신적인 실시간 접근이 가능합니다.
신호와 장애를 발생시킬 수 있습니다. 편광 모드 분산(PMD) 및 위상 노이즈와 같은 광 스트레스 조건을 변경하고 펄스를 형성할 때 FIR 필터와 기타 DSP 기능을 사용합니다.
실시간 모드, 시퀀싱 및 딥 메모리를 사용해서 이전에는 불가능했던 테스트가 가능해집니다. 가능성을 살펴보십시오.
추가 정보:

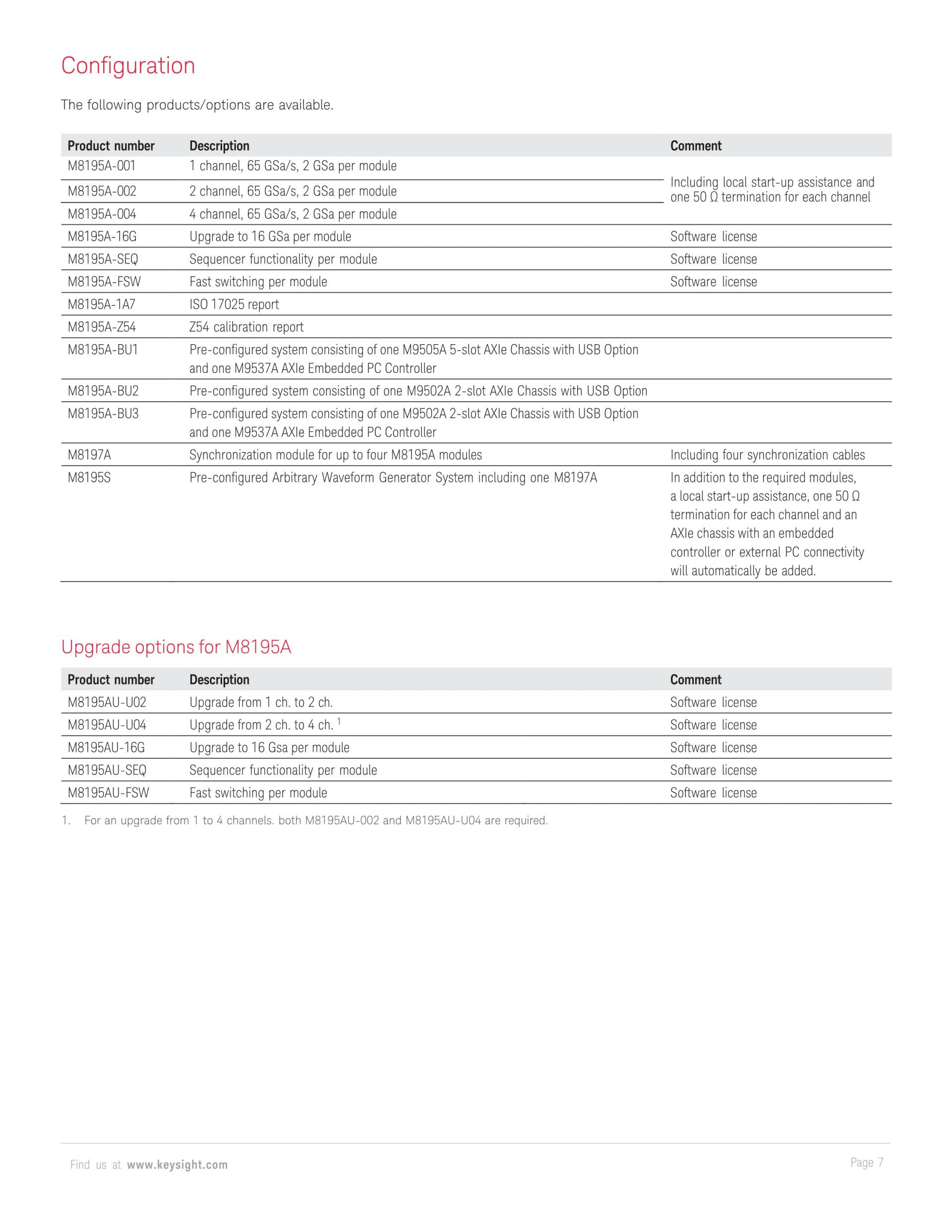

M8195A는 또한 필요한 채널 수에 따라 동적으로 구성되는 시스템 번들 M8195S로도 구입이 가능합니다. 모듈 자체 외에 AXIe 섀시, 임베디드 컨트롤러, 외부 PC 연결이 자동으로 추가되고 시스템이 사전 구성되어 배송됩니다.
