키사이트 ・ KEYSIGHT
M8192A
멀티 채널 동기화 모듈

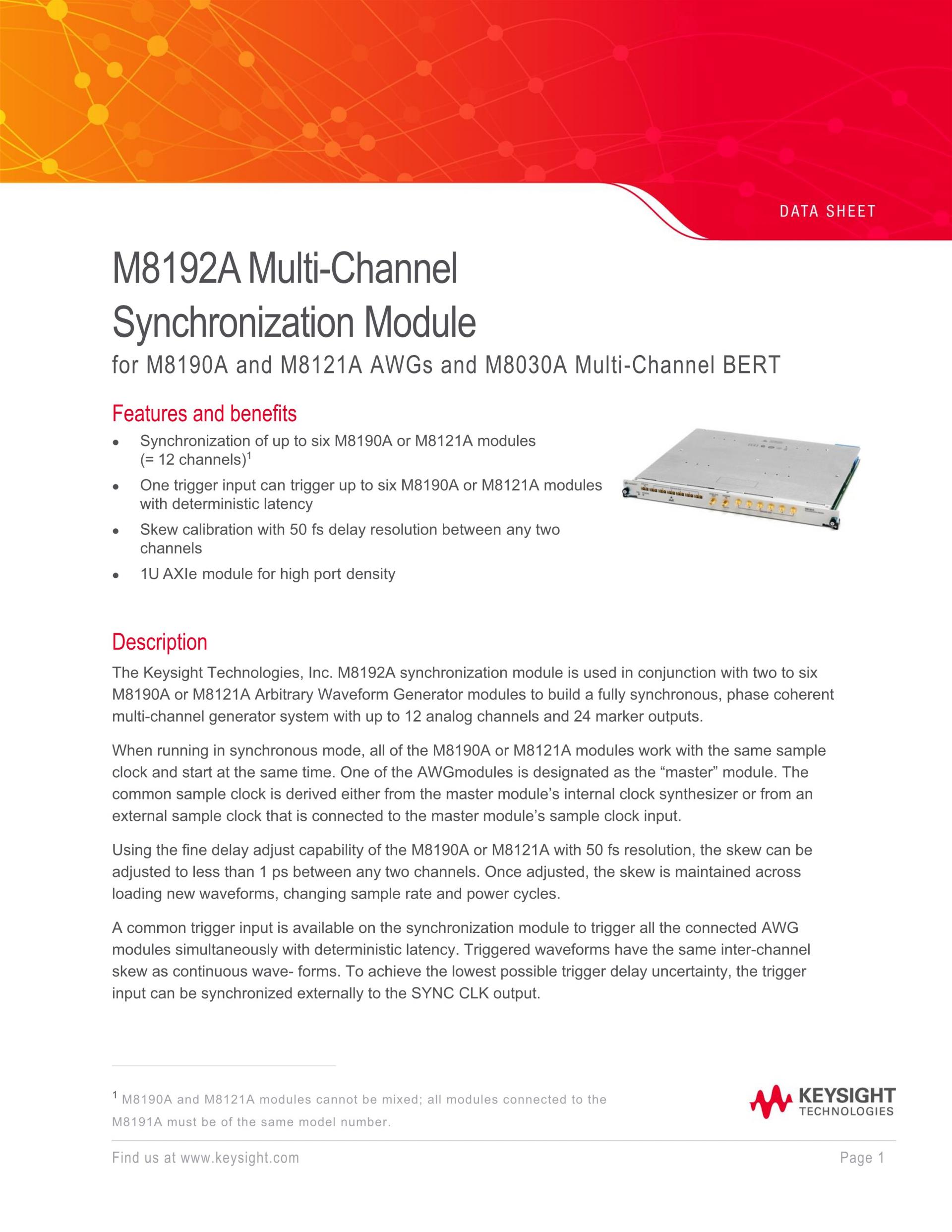

M8192A Multi-Channel Synchronization Module
주요 특징
동기화
- 최대 6개의 M8190A AWG 모듈 또는 12개의 독립 채널(복잡한 신호용)
- 최대 4개의 M8051A 및 1개의 M8041A BERT 모듈 또는 10개의 독립 채널
반복적인 측정을 위한 정밀 정렬

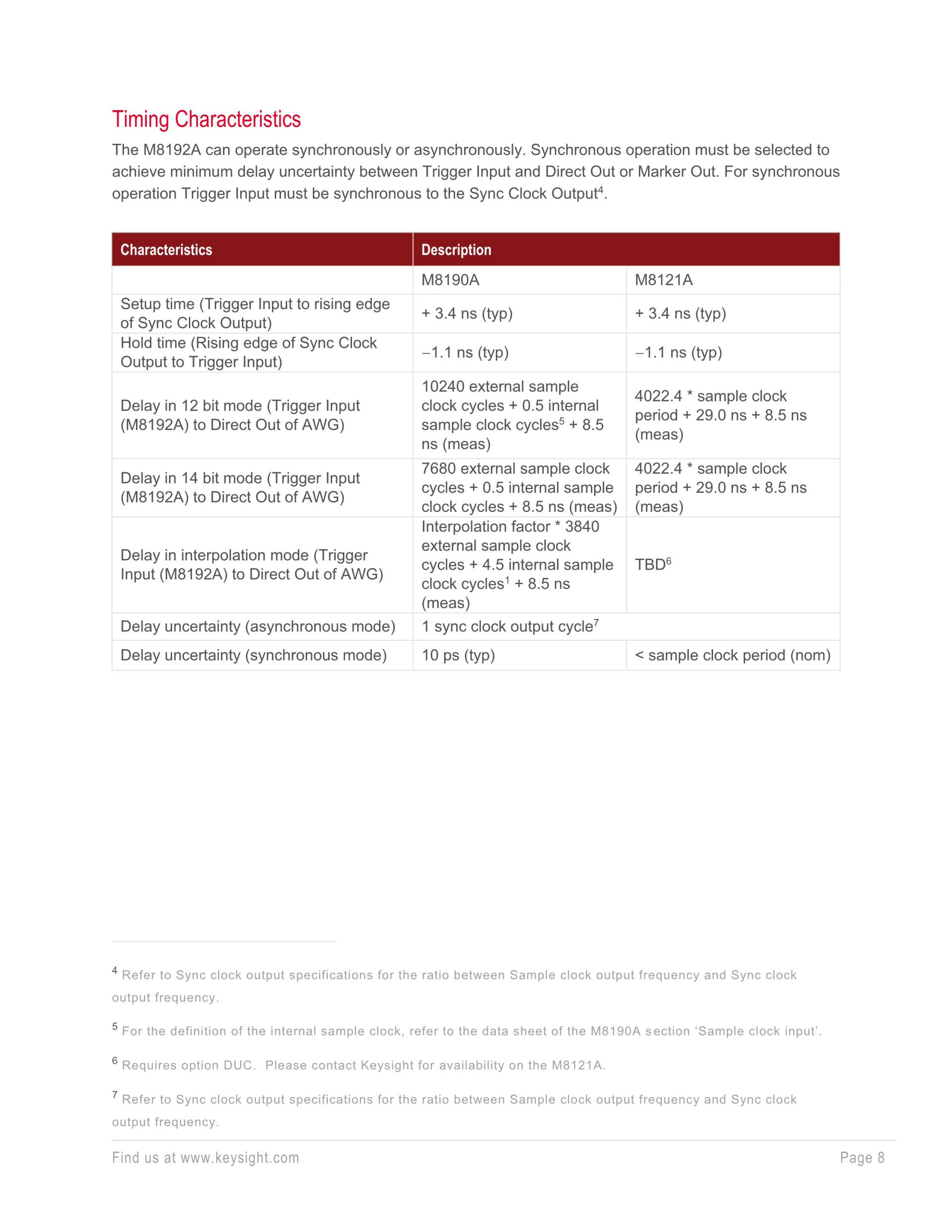

- 1개의 트리거 입력이 결정적 지연 시간으로 최대 6개의 M8190A 모듈 또는 4개의 M8051A와 1개의 M8041A 모듈 트리거링 가능

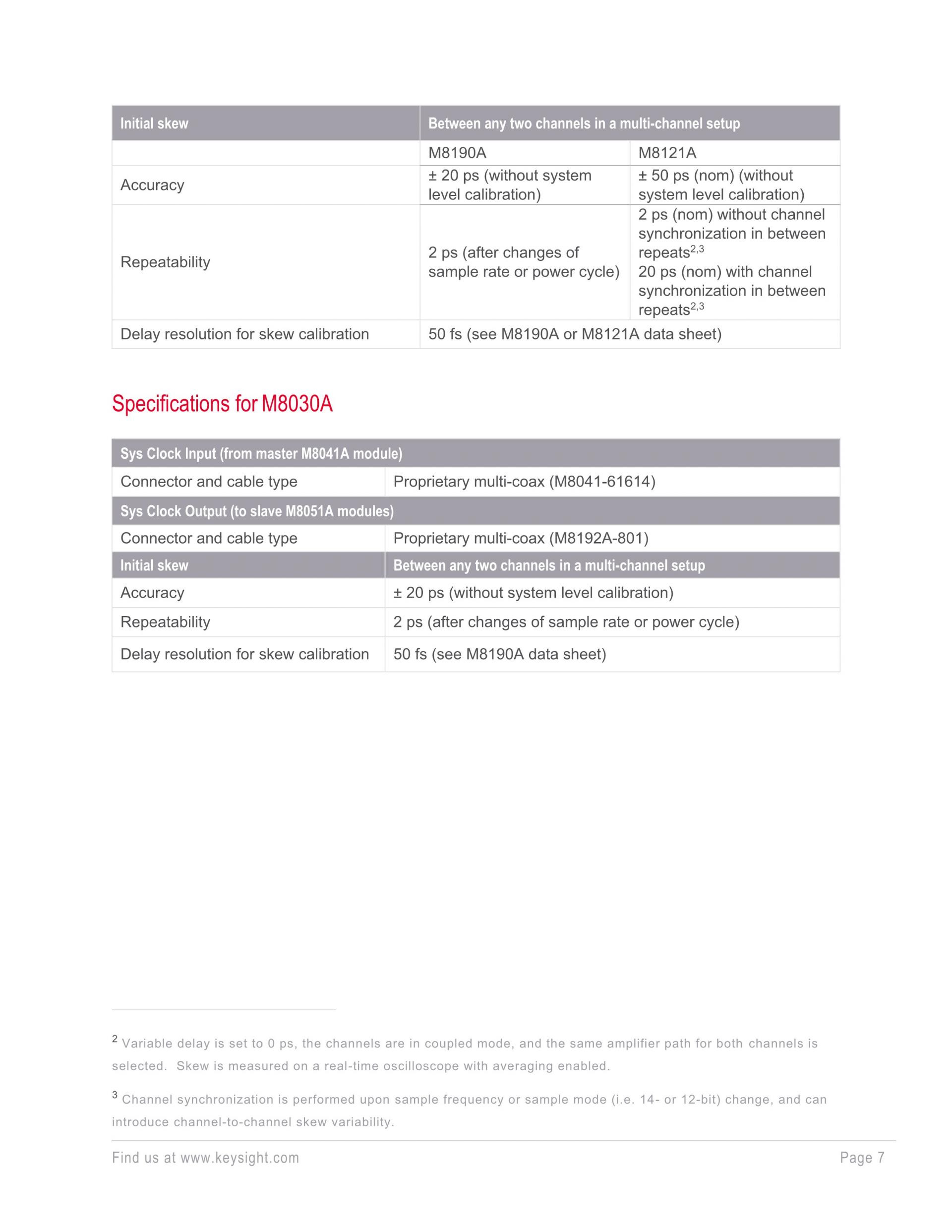

- 샘플링 레이트에 독립적인 두 채널 사이에서 2 ps의 스큐 반복성
- 두 채널 사이에서 50 fs의 스큐 분해능

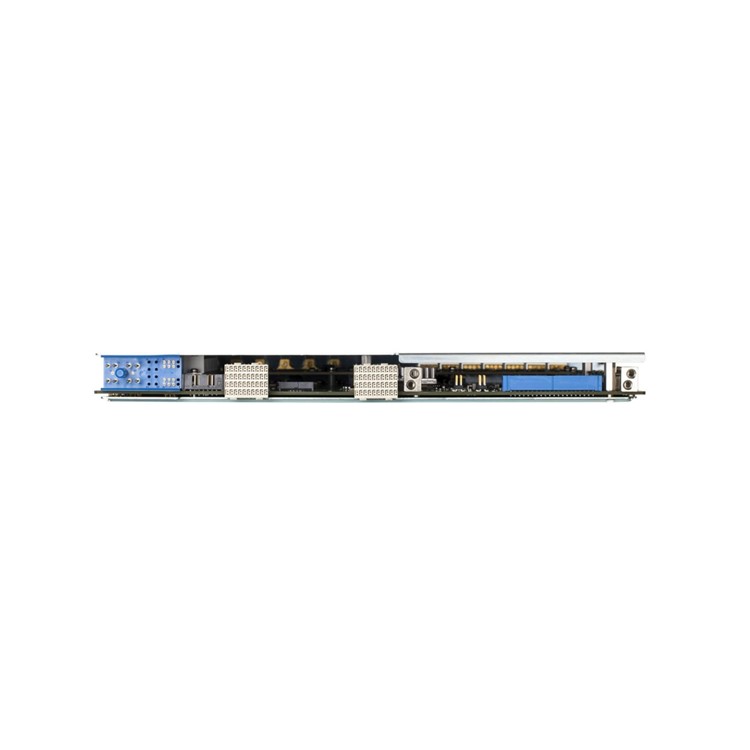

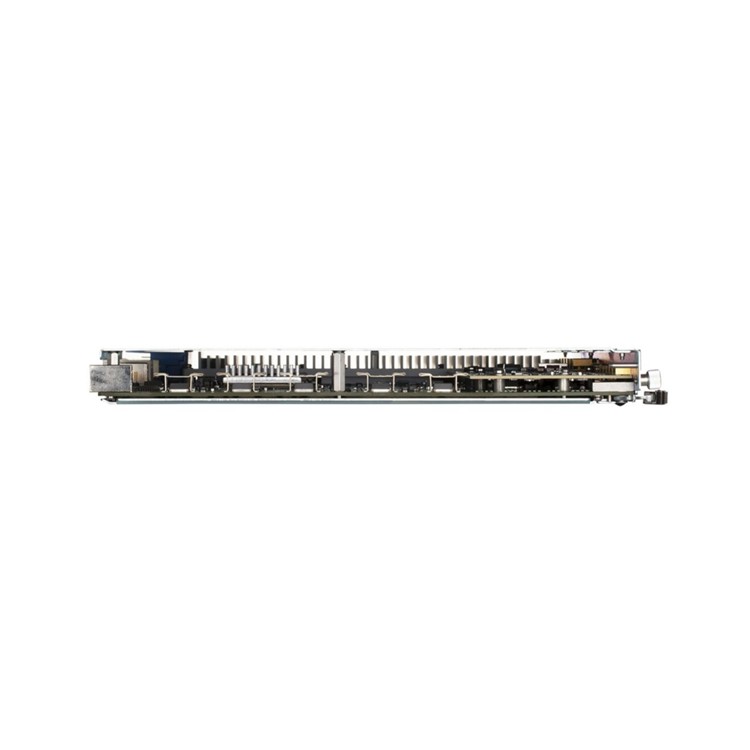

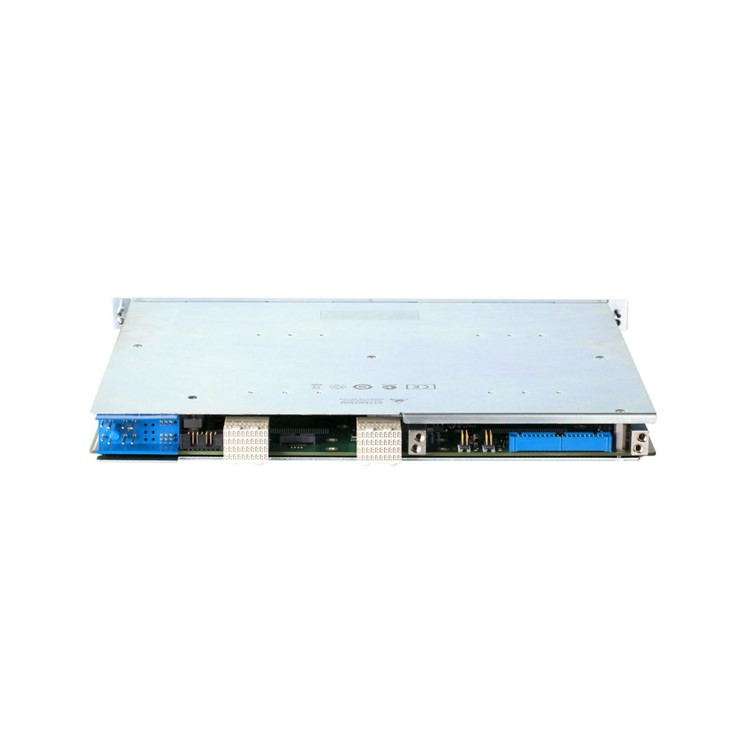

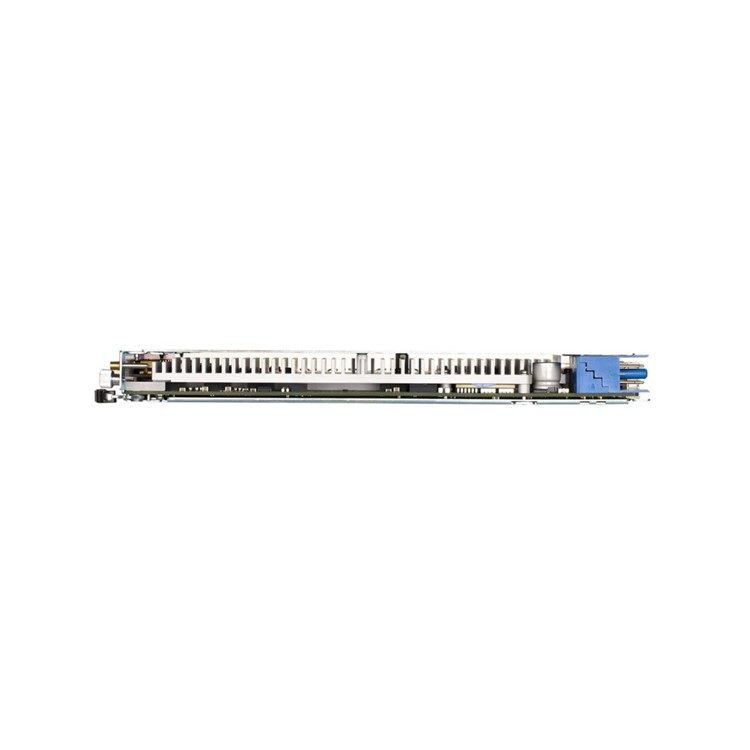

높은 포트 밀도를 위한 1 U AXIe 모듈
복잡한 테스트 시 때로 여러 파형을 병렬로 실행해야 합니다(예: 멀티 이미터 테스트). 엔지니어는 M8192A 동기화 모듈을 사용해서 최대 12개의 M8190A 채널을 동기화할 수 있으며 이 모듈은 표준 AXIe 프레임에 장착됩니다.
또한 M8192A 동기화 모듈은 PCI Express®와 같은 고속 디지털 버스의 테스트도 지원합니다.
M8051A 및 M8041A BERT 모듈이 있는 최대 10개의 레인을 병렬로 테스트해 테스트 효율을 높일 수 있습니다. 이러한 레인은 M8192A 모듈로 동기화할 수 있습니다.

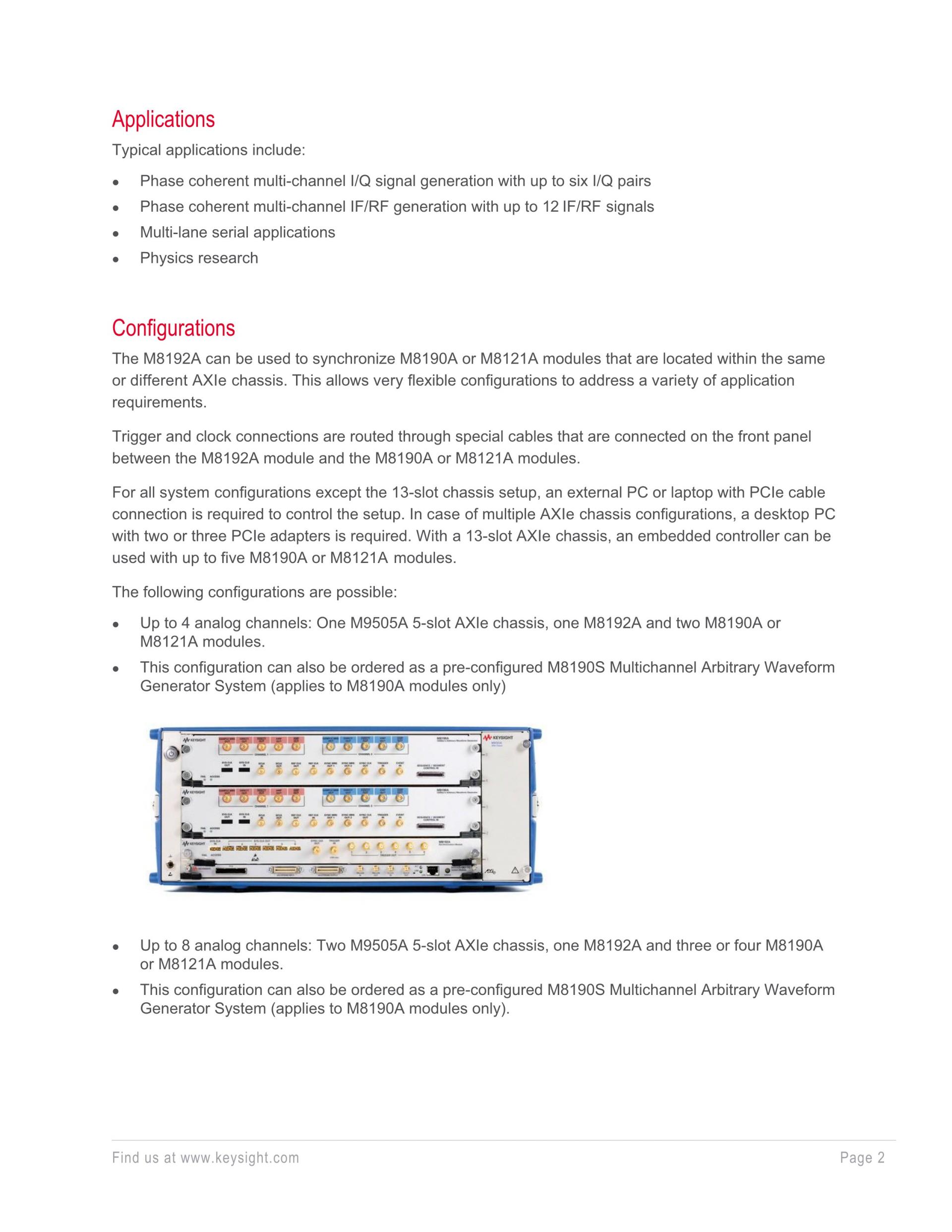

일반적인 응용 분야:
- 위상 코히어런트 멀티 채널 I/Q 신호 생성(최대 6개의 I/Q 쌍)
- 위상 코히어런트 멀티 채널 IF/RF 생성(최대 12개의 IF/RF 신호)
- PCI Express®와 같은 멀티 레인 직렬 분야
- 물리학
- MIMO 어플리케이션
추가 정보

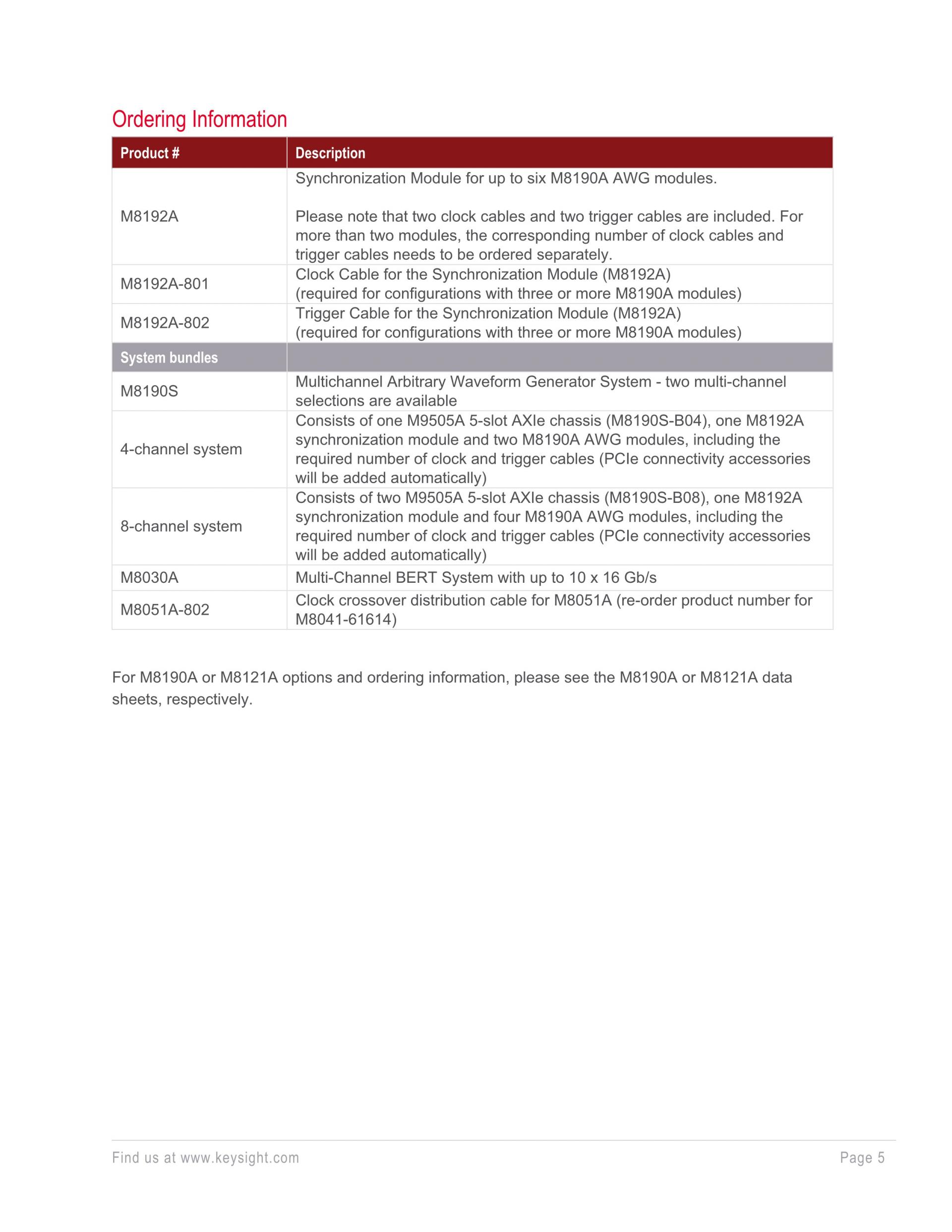

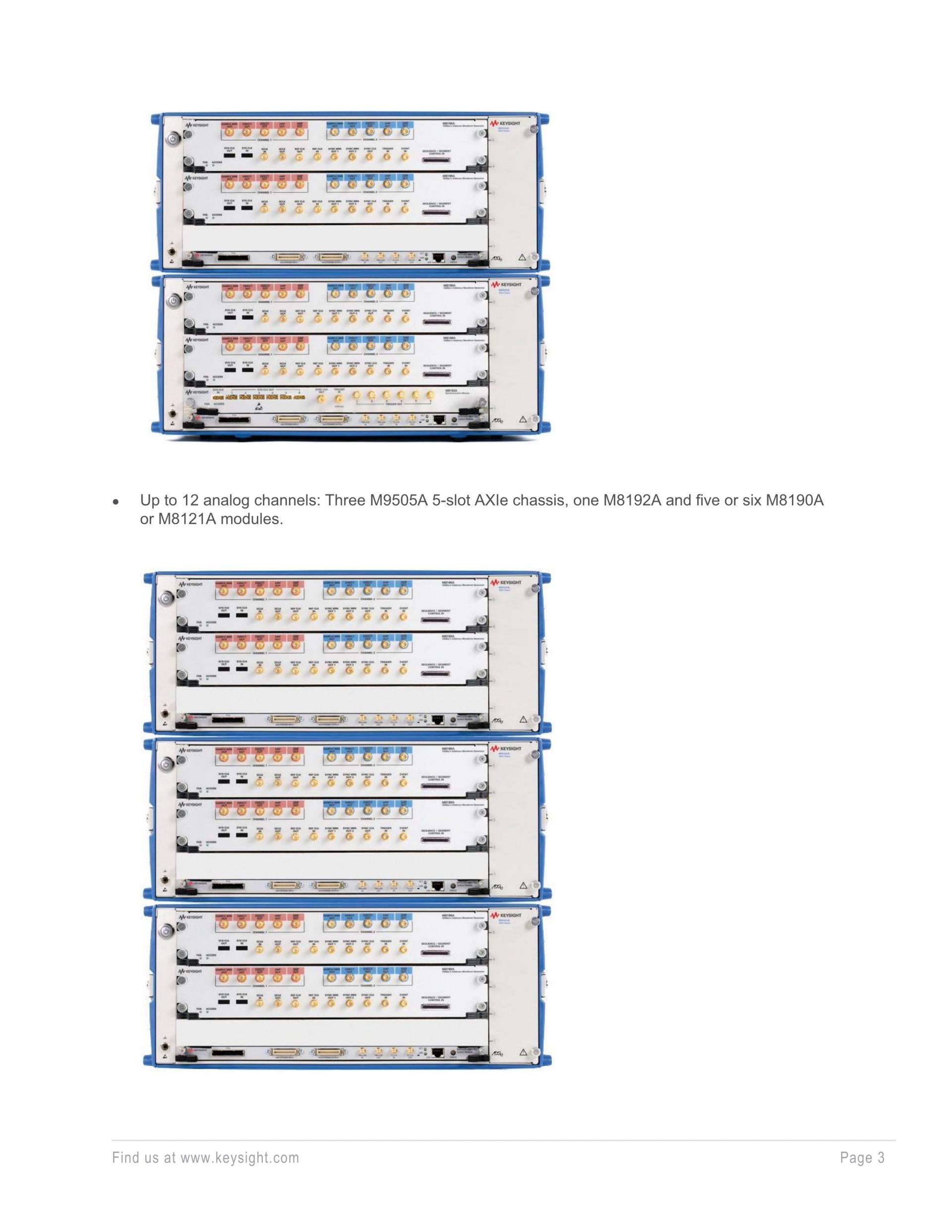

M8190S 멀티채널 임의 파형 생성기 시스템으로도 사용 가능합니다. 두 개의 멀티채널 이용 가능:
4-채널 시스템: 하나의 M9505A 5-슬롯 AXIe 섀시(M8190S-B04)와 하나의 M8192A 동기화 모듈 및 두 개의 M8190A AWG 모듈로 구성됩니다(필요한 클럭 수와 트리거 케이블 포함)
8-채널 시스템: 두 개의 M9505A 5-슬롯 AXIe 섀시(M8190S-B08)와 한 개의 M8192A 동기화 모듈 및 네 개의 M8190A AWG 모듈로 구성됩니다(필요한 클럭 수와 트리거 케이블 포함)
