키사이트 ・ KEYSIGHT

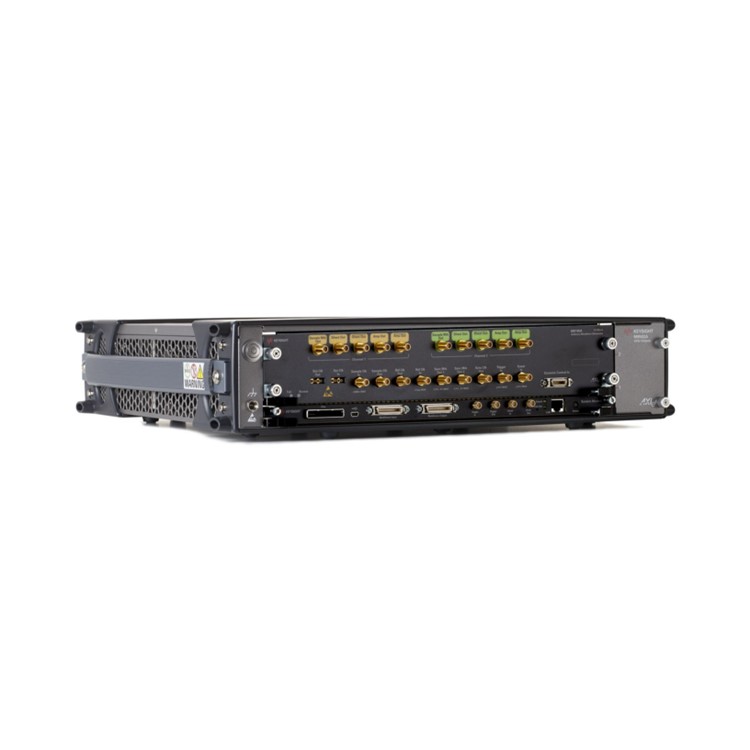

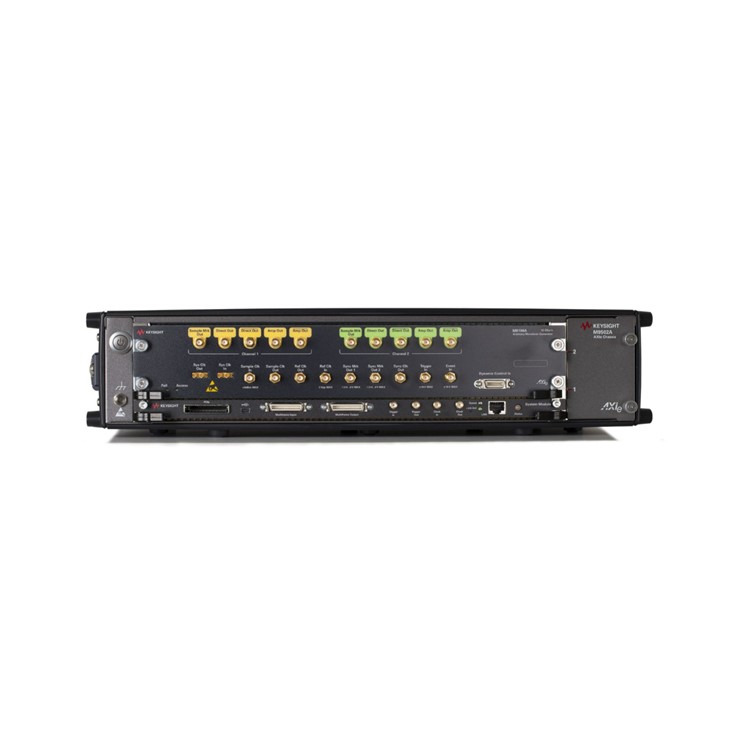

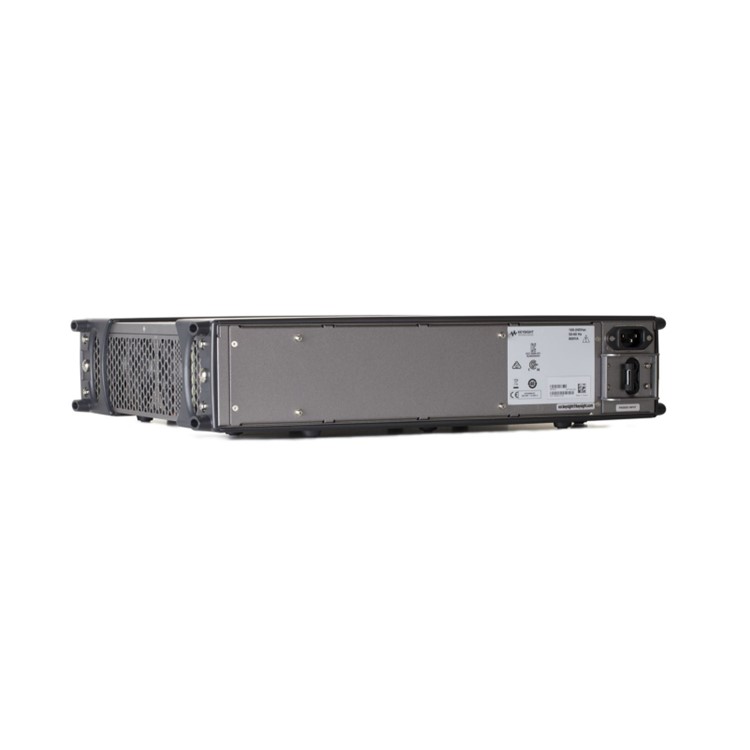

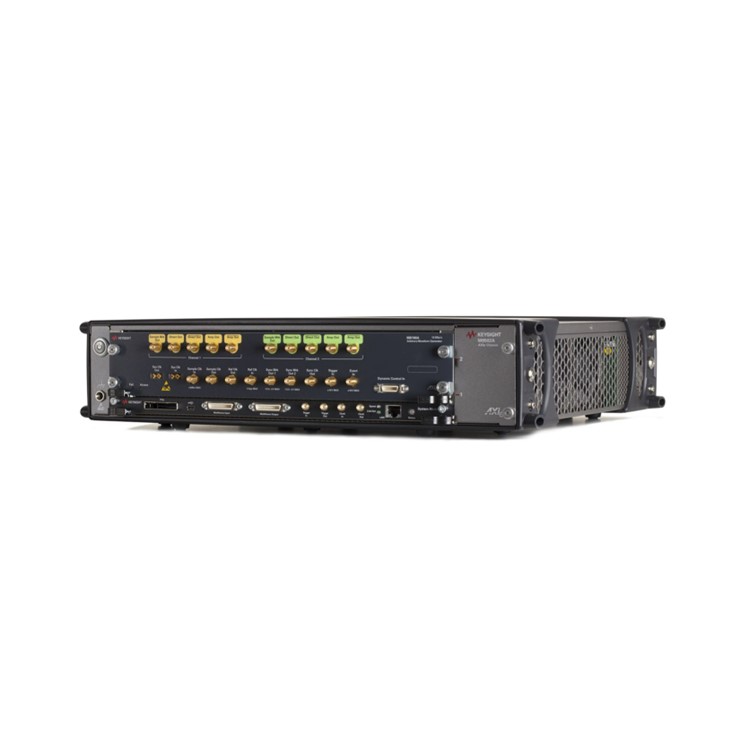

M8190A
12 GSa/s 임의 파형 생성기
M8190A 12 GSa/s Arbitrary Waveform Generator

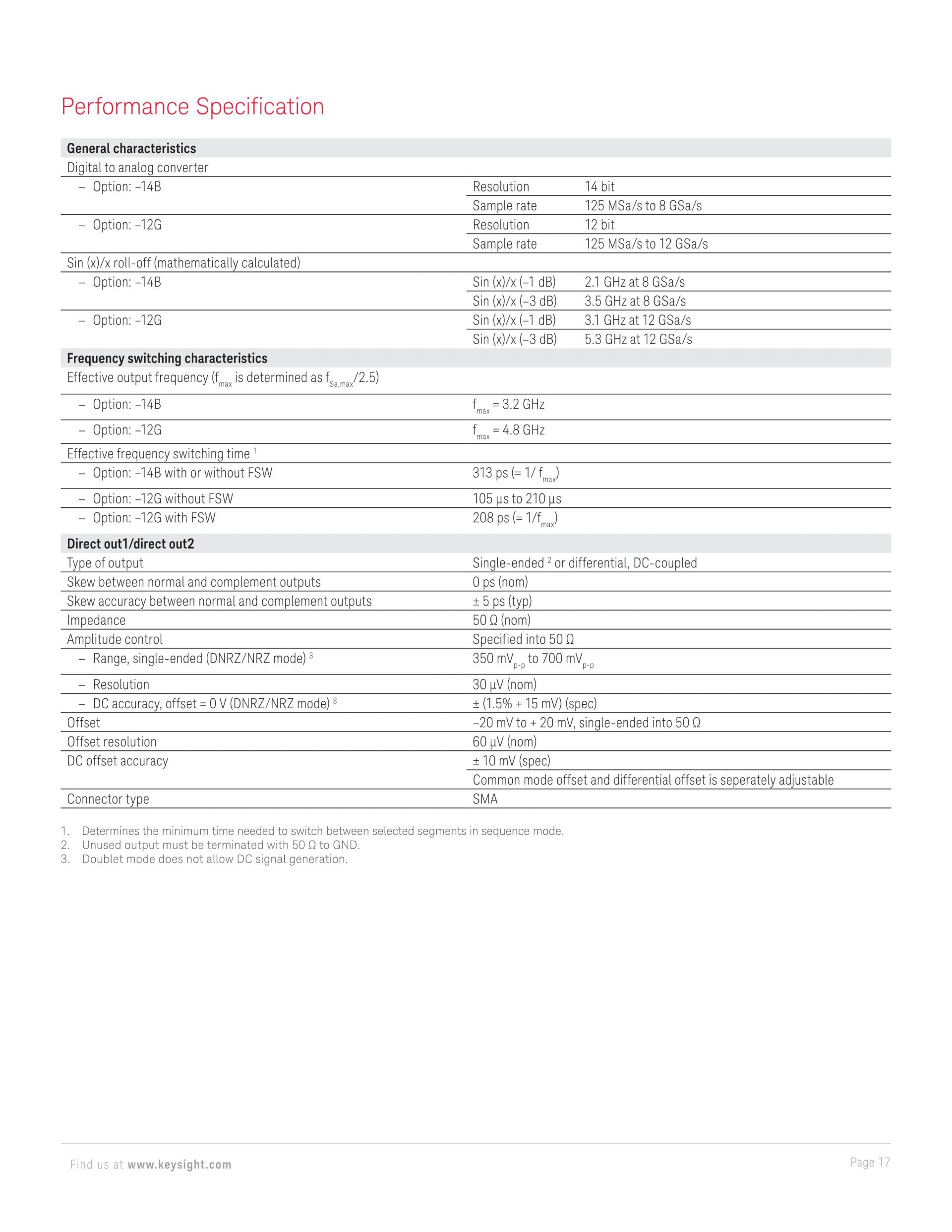

주요 특징
두 개의 DAC가 있는 정밀 AWG
- 14비트 분해능, 최대 8 GSa/s
- 12 비트 분해능, 최대 12 GSa/s
고속 임의 파형 발생기
- 125 MSa/s ~ 8 / 12 GSa/s의 가변 샘플링 레이트
- 통상 최대 90 dBc의 SFDR(Spurious Free Dynamic Range)

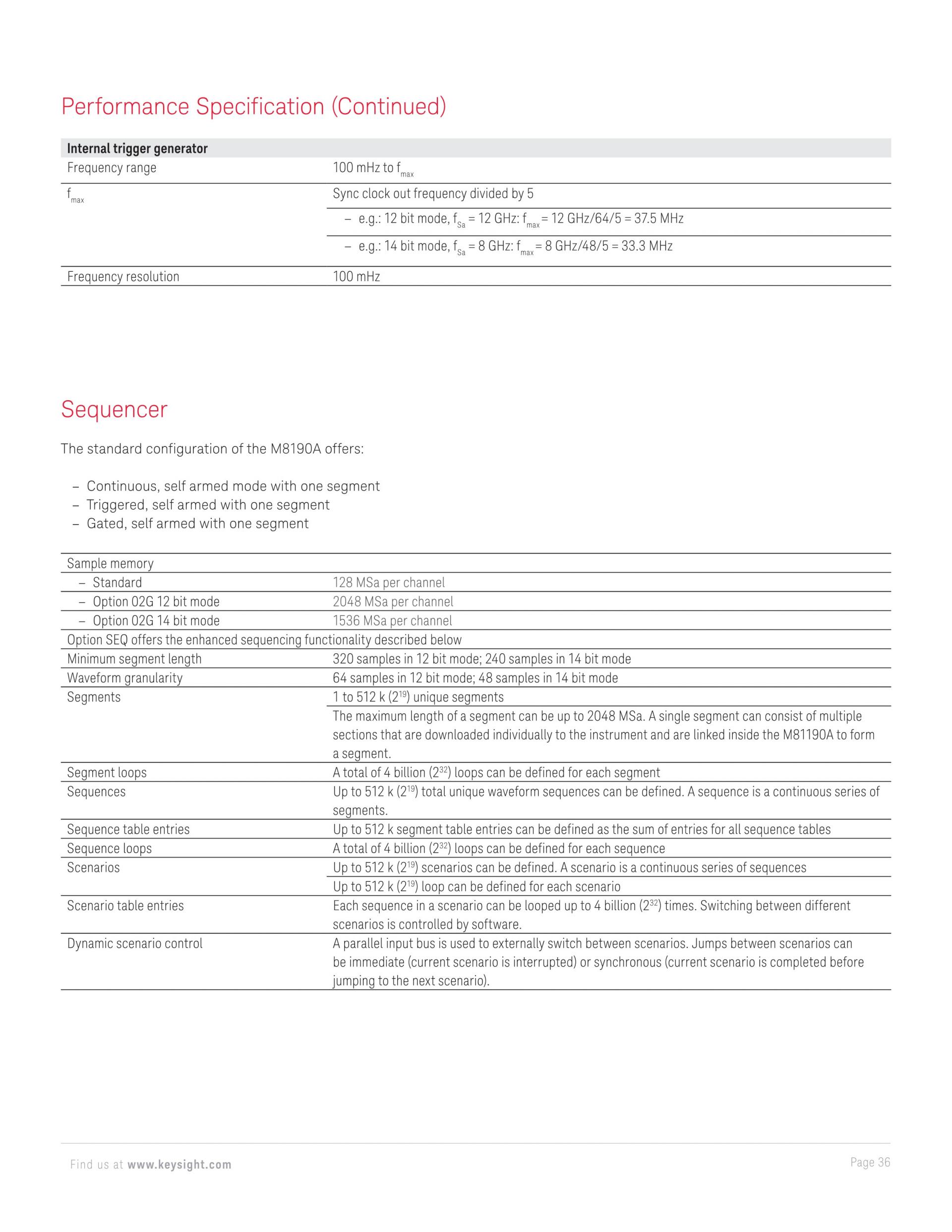

- 고급 시퀀싱을 지원하는 채널 당 최대 2 GSa의 임의 파형 메모리
- 최대 5 GHz의 아날로그 대역폭
특별한 성능과 특별한 가치

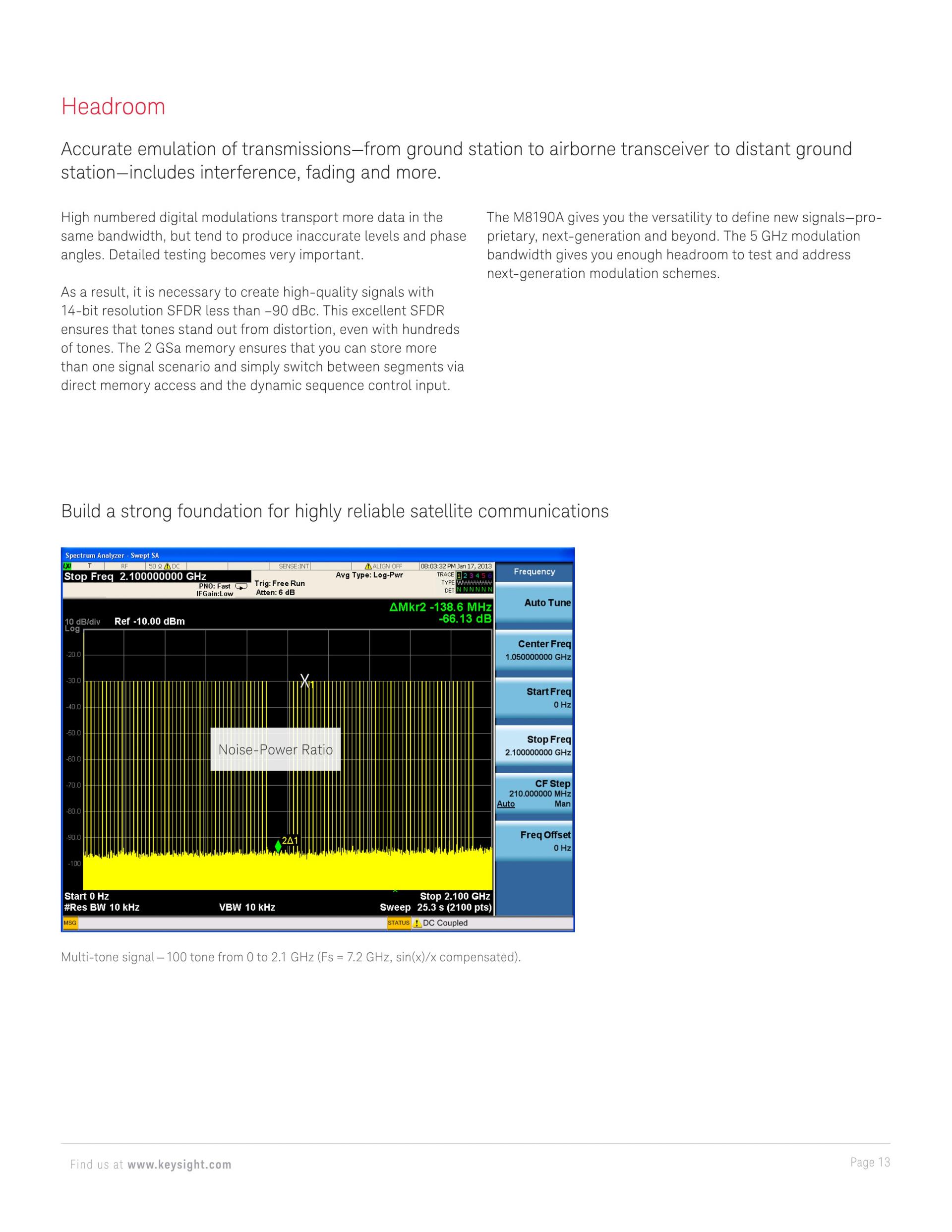

- 최대 90 dBc SFDR - 잡은과 톤의 명확한 분리(톤이 수천 개나 있는 경우에도)
- 채널 당 2 GSa의 메모리 - 긴 재생 시간의 현실감 있는 신호 시나리오
- 5 GHz의 아날로그 대역폭 - 맞춤형 ISI를 사용한 아날로그 결함 모방
주요 응용 분야
- 레이더, 위성, 전자전, 멀티레벨 신호
- ADC(Analog Digital Converter) 테스트, 지터 마진 테스트
- 디지털 비지오, 잡음전력비 측정, 무선 HD, HDMI, MHL
- IEEE 802.11ad, CaTV, OFDM, 소프트웨어 정의 라디오

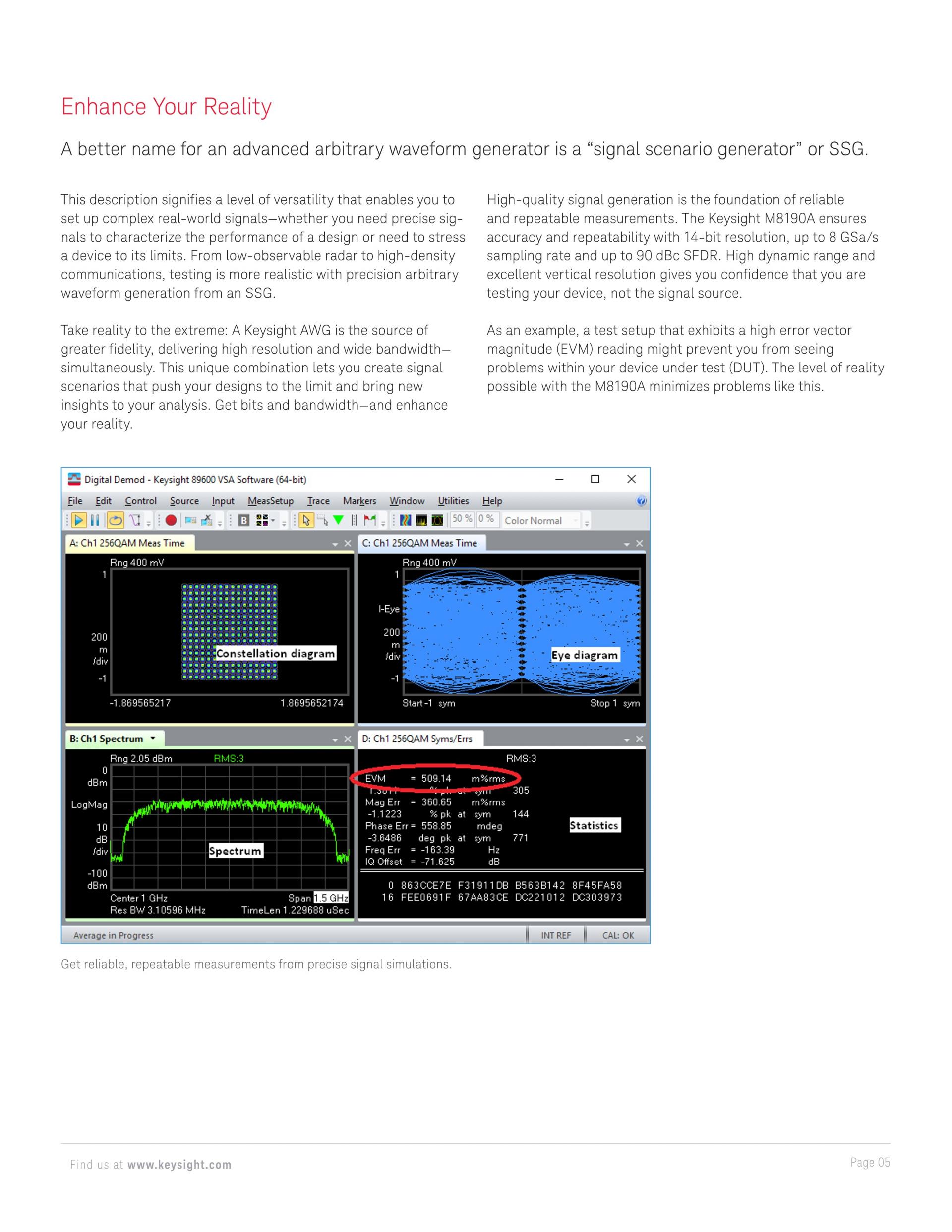

현실감 개선 - M8190A 12 GSa/s 임의 파형 발생기 사용
- 저피탐 시스템부터 고밀도 통신까지, 정밀 임의 파형 생성을 활용하면 테스트의 현실감이 한층 개선됩니다. 이제 극한의 현실감을 만나볼 수 있습니다. 키사이트 AWG가 보다 우수한 충실도로, 높은 분해능과 넓은 대역폭을 동시에 제공합니다. 이 독자적인 조합을 통해 설계의 한계를 뛰어넘고 분석에 새로운 통찰력을 가져다주는 신호 시나리오를 생성할 수 있습니다. 비트와 대역폭을 높여 사실성을 강화하십시오.

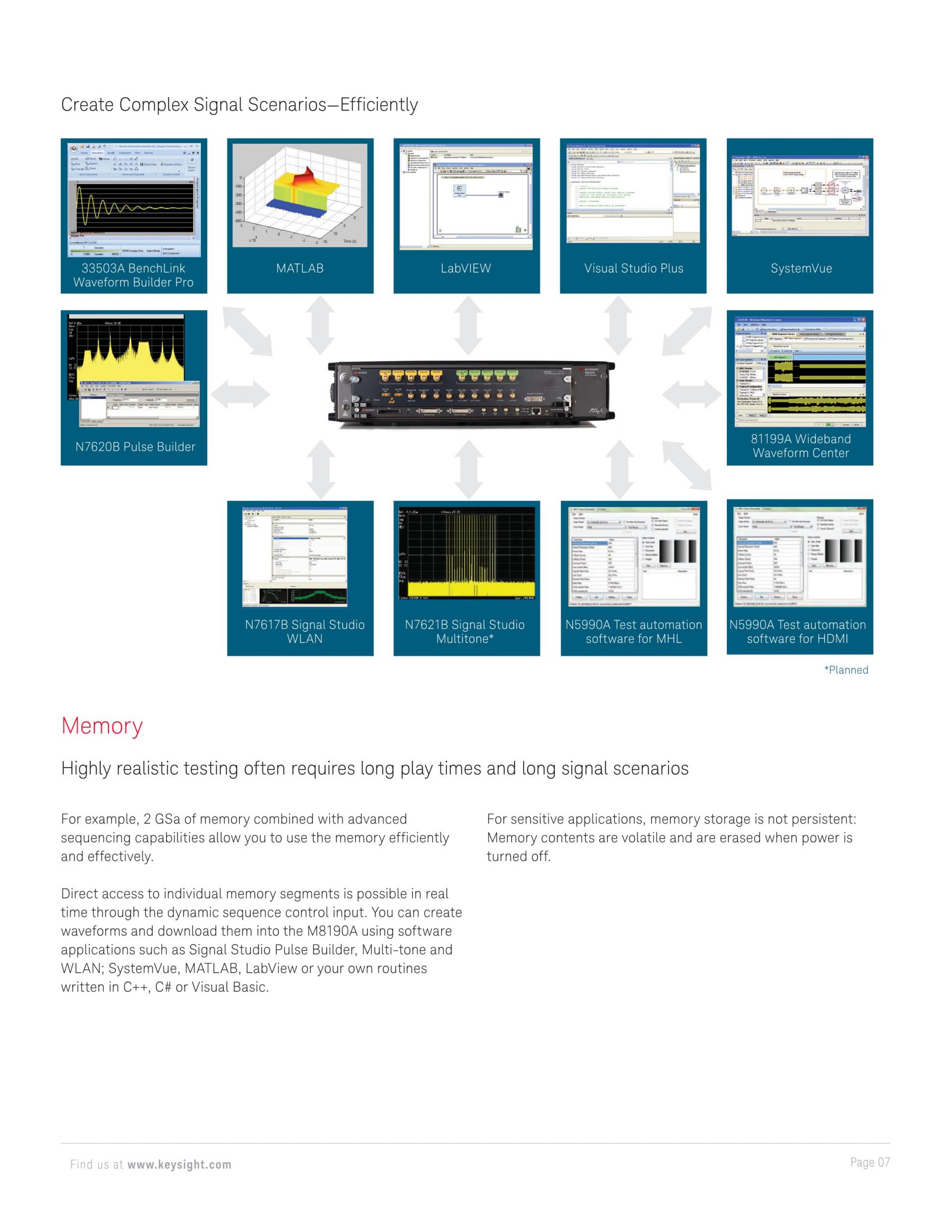

M8190A AWG는 모든 주요 소프트웨어 플랫폼과 호환됩니다.
- MATLAB 소프트웨어, BenchLink Waveform Builder Pro 소프트웨어, 60 GHz 무선 통신에서의 광대역 변조를 위한 광대역 파형 센터
추가 정보:

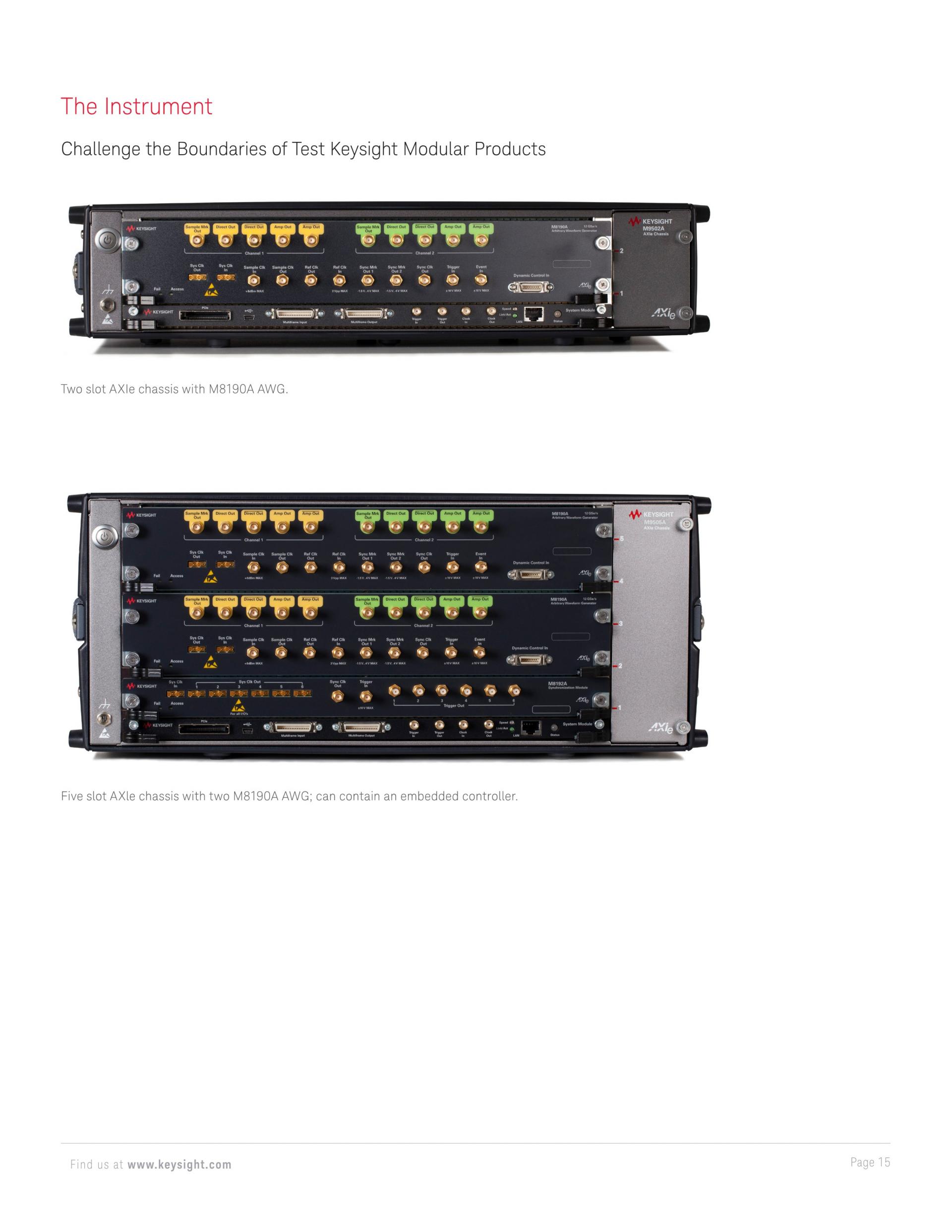

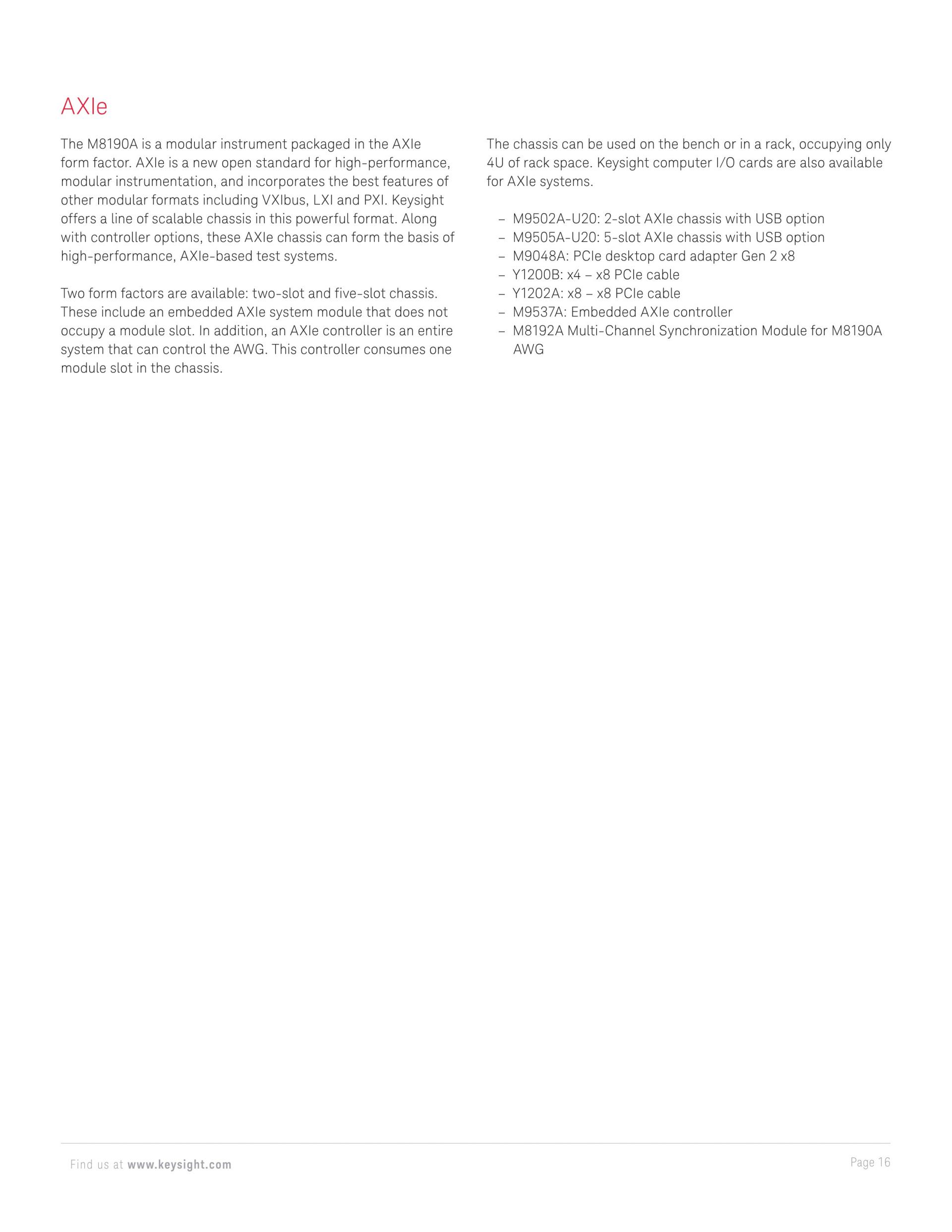

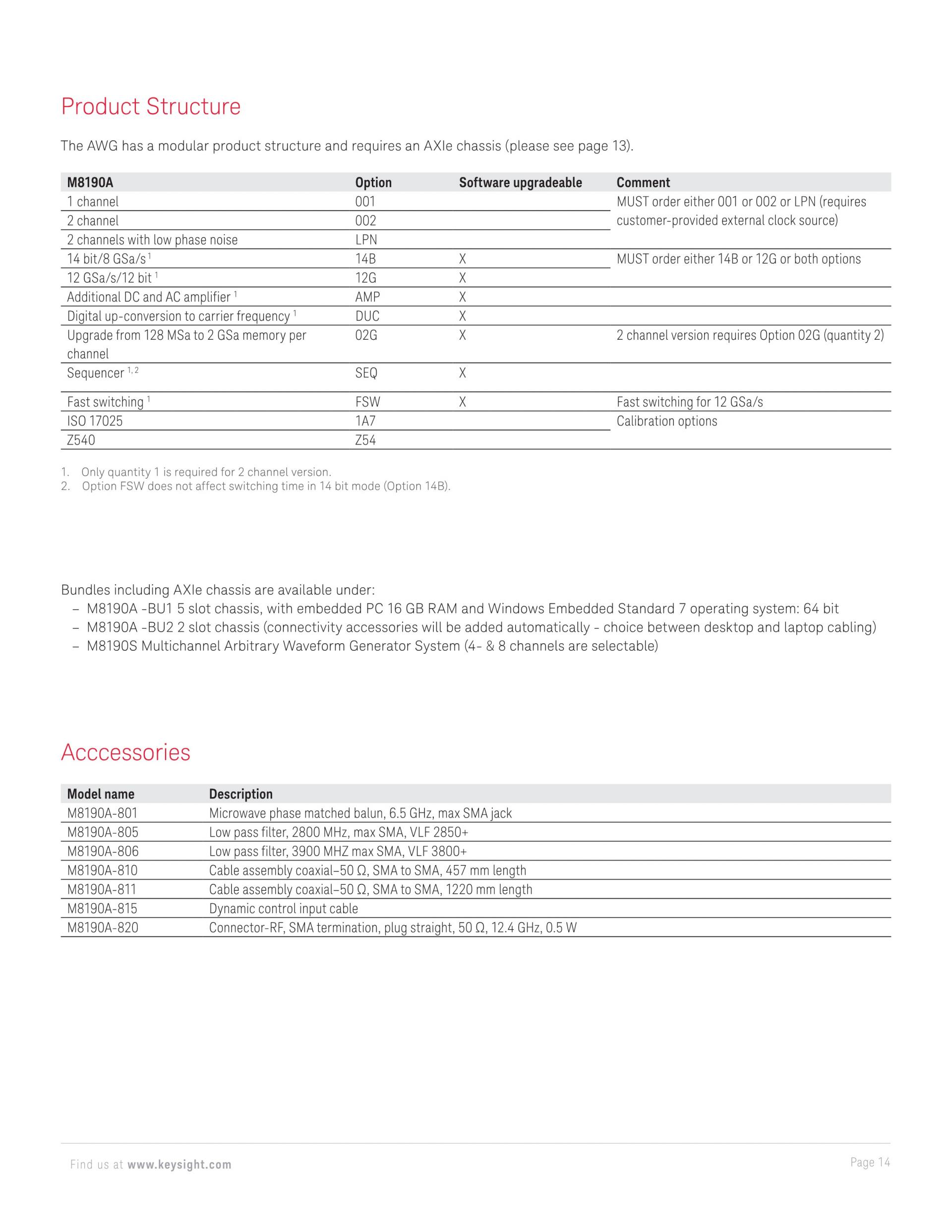

- 또한 M8190S 멀티 채널 임의 파형 발생기 시스템으로 이용할 수 있습니다. 두 개의 멀티채널 이용 가능:
- 4채널 시스템: 하나의 M9505A 5-슬롯 AXIe 섀시(M8190S-B04)와 하나의 M8192A 동기화 모듈 및 두 개의 M8190A AWG 모듈로 구성됩니다(필요한 클럭 수와 트리거 케이블 포함)
- 8채널 시스템: 두 개의 M9505A 5-슬롯 AXIe 섀시(M8190S-B08)와 한 개의 M8192A 동기화 모듈 및 네 개의 M8190A AWG 모듈로 구성됩니다(필요한 클럭 수와 트리거 케이블 포함)
