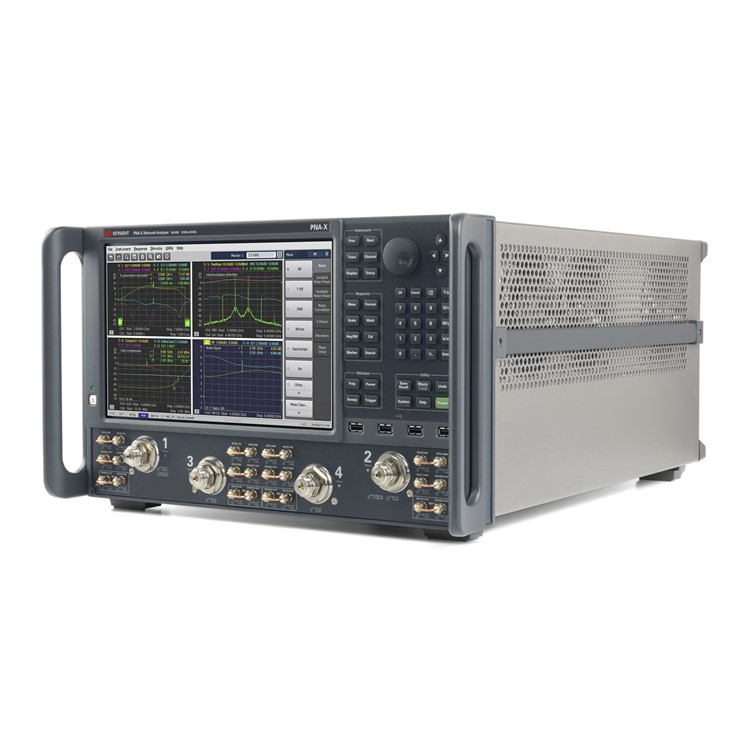

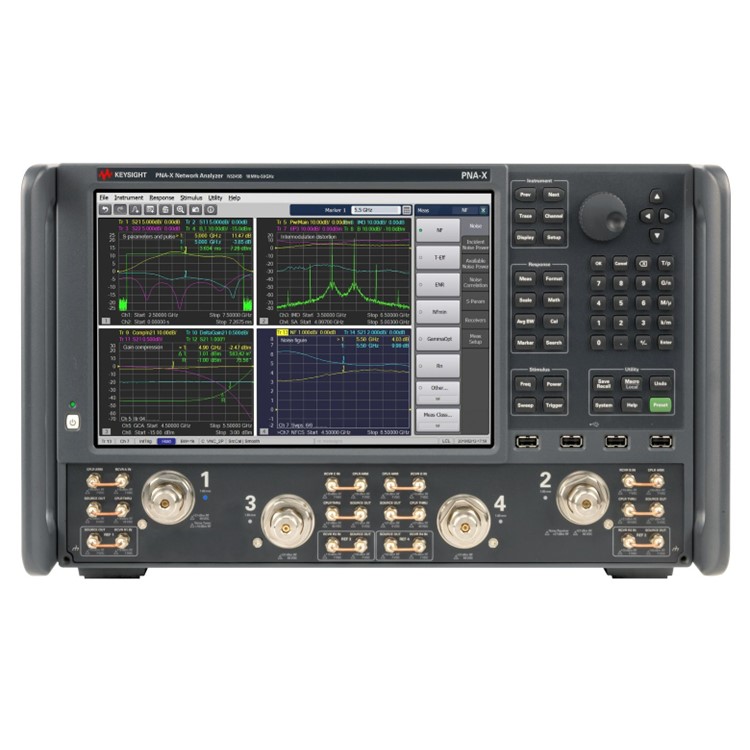

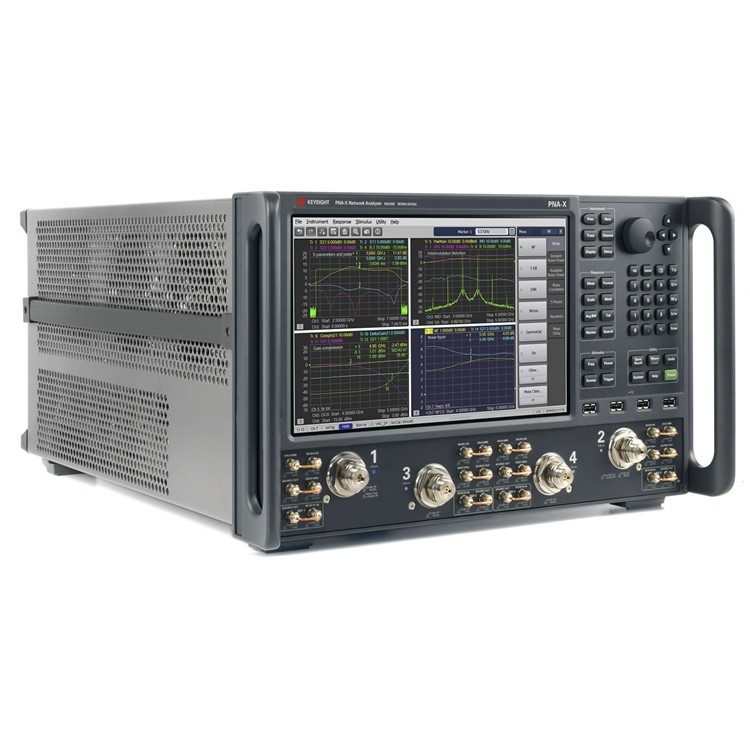

KEYSIGHT N5245B PNA-X 마이크로파 네트워크 분석기, 900 Hz / 10 MHz ~ 50 GHz
KEYSIGHT N5245B PNA-X 마이크로파 네트워크 분석기, 900 Hz / 10 MHz ~ 50 GHz
KEYSIGHT N5245B PNA-X Microwave Network Analyzer, 900 Hz / 10 MHz to 50 GHz
- 10 MHz ~ 50 GHz, 2포트 및 4포트, 최대 3개 소스.
원산지 USA
제조사 KEYSIGHT
브랜드 KEYSIGHT
무게 1kg
택배 · 기본 무료
KEYSIGHT N5245B 제품 정보
KEYSIGHT N5245B은 앰프, 믹서, 주파수 변환기 같은 능동 소자를 하나의 연결로 선형·비선형 측정하는 PNA-X 마이크로파 네트워크 분석기입니다. 표준 측정 범위는 10 MHz~50 GHz이며, 저주파 확장 옵션 425를 선택하면 900 Hz~50 GHz까지 측정합니다. 테스트 세트 옵션에 따라 2포트 또는 4포트 구성을 고르고, 내부 2차 소스·신호 결합기·바이어스 티·잡음 지수 측정(옵션 029)·펄스 변조기·펄스 발생기를 필요에 맞게 선택합니다.
핵심 특징
- 표준 측정 주파수 범위 10 MHz~50 GHz(옵션 425 장착 시 900 Hz~50 GHz)
- 테스트 세트 옵션으로 2포트(201·217·219·222·224) 또는 4포트(401·417·419·422·423 및 N5245B 전용 425) 구성 선택
- 옵션 222·224(2포트)와 422·423(4포트)은 내부 2차 소스와 신호 결합기를 갖추고, 옵션 401·417·419는 내부 2차 소스를 갖춤
- 옵션 029: 고정확도 잡음 지수 측정용 하드웨어·펌웨어(옵션 22x 또는 42x 필요)
- 펄스 측정: 옵션 021·022는 펄스 변조기, 옵션 025는 펄스 발생기 4개 추가(자료 블록 다이어그램 표기)
- 필터 모드(3.2 GHz 미만 고조파 최소화)와 하이 파워 모드(필터를 우회해 출력 최대화) 선택
선택 가이드
- 주문 시 테스트 세트 옵션을 선택합니다. 2포트는 201·217·219·222·224, 4포트는 401·417·419·422·423·425입니다(옵션별 구성은 아래 표 참조)
- 2차 소스·신호 결합기·바이어스 티 등 구성에 따라 아래 다이내믹 레인지·최대 출력 값이 달라집니다. 이 상품의 표는 옵션 22x·422·423 구성 값입니다
- 잡음 지수 측정(옵션 029)과 펄스 변조기·발생기(옵션 021·022·025)는 별도 옵션이며, 옵션 029는 22x 또는 42x 구성이 필요합니다
- 900 Hz까지의 저주파 확장은 N5245B 전용 옵션 425(4포트)이며, 옵션 없는 표준 구성의 측정 하한은 10 MHz입니다
- 7·10·15 MHz IF 대역폭은 펌웨어 A.09.42 이상, DSP 버전 5에서만 사용할 수 있습니다
- 세부 사양·기본 구성품은 견적·주문 시 확인하세요
주요 사양
| 모델 | N5245B PNA-X 마이크로파 네트워크 분석기 |
|---|---|
| 표준 주파수 범위 | 10 MHz~50 GHz |
| 저주파 확장 옵션 425 | 900 Hz~50.0 GHz |
| 주파수 분해능·정확도 | 1 Hz, ±0.7 ppm |
| 테스트 포트 커넥터 | 2.4 mm (수), 50 Ω (공칭) |
| 전면 점퍼 | 2.4 mm (암) 커넥터, 2.4 mm (수) 점퍼 케이블 |
| 시스템 IF 대역폭 | 1 Hz~15 MHz (공칭) |
| 최대 측정 포인트 수 | 100,003 |
| 디스플레이 | 31 cm(12.1인치) 컬러 액티브 매트릭스 LCD, 1280 × 800 |
| 전원 | 100/120 VAC 50/60/400 Hz, 220/240 VAC 50/60 Hz (자동 전환), 최대 575 W |
| 높이 | 266.1 mm (하단 받침 제외, EIA 6U) / 279.1 mm (하단 받침 포함) |
| 폭 | 425.6 mm (손잡이·랙 플랜지 제외) / 458.7 mm (손잡이 포함) / 482.9 mm (손잡이·랙 플랜지 포함) |
| 깊이 | 582.3 mm (전후면 하드웨어 제외) / 649.6 mm (전후면 하드웨어·손잡이 포함) |
| 무게(공칭, 순중량, 옵션 029 포함 구성 기준) | 2포트(옵션 22x) 46.3 kg / 4포트(옵션 42x) 49.0 kg |
테스트 세트 옵션 구성(자료 옵션 설명 기준)
| 옵션 | 포트 수 | 구성 |
|---|---|---|
| 201 | 2포트 | 표준 테스트 세트(전면 액세스 루프 6개), 파워 레인지 |
| 217 | 2포트 | 201 구성에 소스·수신기 감쇠기(확장 파워 범위) 추가 |
| 219 | 2포트 | 217 구성에 바이어스 티 추가 |
| 222 | 2포트 | 파워 레인지, 소스·수신기 감쇠기, 내부 2차 소스, 신호 결합기, 기계식 스위치 |
| 224 | 2포트 | 222 구성에 바이어스 티 추가 |
| 401 | 4포트 | 표준 테스트 세트(전면 액세스 루프 12개), 파워 레인지, 내부 2차 소스(옵션 080 권장) |
| 417 | 4포트 | 401 구성에 소스·수신기 감쇠기(확장 파워 범위) 추가 |
| 419 | 4포트 | 417 구성에 바이어스 티 추가 |
| 422 | 4포트 | 표준 테스트 세트(전면 액세스 루프 6개), 파워 레인지, 감쇠기, 내부 2차 소스, 신호 결합기, 기계식 스위치 |
| 423 | 4포트 | 422 구성에 바이어스 티 추가 |
| 425 (N5245B 전용) | 4포트 | 구성 가능한 테스트 세트, 감쇠기, 내부 2차 소스, 신호 결합기, 기계식 스위치, 저주파 확장(LFE) |
| 029 | 추가 옵션 | 고정확도 잡음 지수 측정용 하드웨어·펌웨어(옵션 22x 또는 42x 필요) |
시스템 다이내믹 레인지(테스트 포트, dB) – 옵션 22x·422·423
| 주파수 | 사양 포트 1·3 | 사양 포트 2·4 | 대표값 포트 1·3 | 대표값 포트 2·4 |
|---|---|---|---|---|
| 10 MHz~50 MHz | 90 | 89 | 97 | 97 |
| 50 MHz~100 MHz | 107 | 106 | 113 | 114 |
| 100 MHz~500 MHz | 114 | 114 | 126 | 127 |
| 500 MHz~1 GHz | 129 | 130 | 135 | 137 |
| 1 GHz~2 GHz | 131 | 132 | 138 | 140 |
| 2 GHz~3.2 GHz | 127 | 130 | 134 | 138 |
| 3.2 GHz~10 GHz | 132 | 130 | 138 | 136 |
| 10 GHz~16 GHz | 131 | 129 | 138 | 136 |
| 16 GHz~20 GHz | 128 | 128 | 136 | 136 |
| 20 GHz~26.5 GHz | 129 | 129 | 136 | 136 |
| 26.5 GHz~30 GHz | 124 | 123 | 131 | 131 |
| 30 GHz~32 GHz | 123 | 123 | 130 | 130 |
| 32 GHz~35 GHz | 124 | 124 | 131 | 131 |
| 35 GHz~40 GHz | 119 | 118 | 126 | 126 |
| 40 GHz~43.5 GHz | 119 | 118 | 126 | 126 |
| 43.5 GHz~47 GHz | 117 | 118 | 125 | 126 |
| 47 GHz~50 GHz | 109 | 107 | 118 | 118 |
최대 레벨 파워(dBm) – 옵션 22x·422·423
| 주파수 | 사양 포트 1·3 필터 모드 | 사양 포트 1·3 하이 파워 모드 | 사양 포트 2·4 | 대표값 포트 1·3 필터 모드 | 대표값 포트 1·3 하이 파워 모드 | 대표값 포트 2·4 |
|---|---|---|---|---|---|---|
| 10 MHz~50 MHz | 4 | 11 | 10 | 13 | 20 | 19 |
| 50 MHz~500 MHz | 8 | 13 | 13 | 13 | 20 | 20 |
| 500 MHz~1 GHz | 8 | 13 | 13 | 13 | 18 | 19 |
| 1 GHz~2 GHz | 8 | 13 | 13 | 12 | 17 | 18 |
| 2 GHz~3.2 GHz | 8 | 10 | 13 | 12 | 14 | 17 |
| 3.2 GHz~10 GHz | 13 | 13 | 13 | 18 | 18 | 18 |
| 10 GHz~16 GHz | 11 | 11 | 11 | 16 | 16 | 15 |
| 16 GHz~26.5 GHz | 10 | 10 | 10 | 14 | 14 | 14 |
| 26.5 GHz~30 GHz | 9 | 9 | 9 | 14 | 14 | 14 |
| 30 GHz~32 GHz | 7 | 7 | 7 | 13 | 13 | 13 |
| 32 GHz~35 GHz | 9 | 9 | 9 | 13 | 13 | 13 |
| 35 GHz~43.5 GHz | 4 | 4 | 4 | 9 | 9 | 8 |
| 43.5 GHz~47 GHz | -2 | -2 | -2 | 6 | 6 | 6 |
| 47 GHz~50 GHz | -12 | -12 | -12 | -4 | -4 | -3 |
잡음 플로어(dBm, 10 Hz IF 대역폭, 전 옵션·전 포트)
| 주파수 | 사양 테스트 포트 | 사양 수신기 직접 입력 | 대표값 테스트 포트 | 대표값 수신기 직접 입력 |
|---|---|---|---|---|
| 10 MHz~50 MHz | -70 | -105 | -76 | -111 |
| 50 MHz~100 MHz | -85 | -105 | -91 | -111 |
| 100 MHz~500 MHz | -90 | -110 | -98 | -118 |
| 500 MHz~1 GHz | -106 | -127 | -112 | -133 |
| 1 GHz~2 GHz | -110 | -130 | -114 | -134 |
| 2 GHz~10 GHz | -110 | -122 | -114 | -126 |
| 10 GHz~26.5 GHz | -111 | -123 | -114 | -126 |
| 26.5 GHz~40 GHz | -108 | -118 | -113 | -123 |
| 40 GHz~43.5 GHz | -109 | -119 | -113 | -123 |
| 43.5 GHz~50 GHz | -107 | -117 | -113 | -123 |
사양은 제조사 제공 N5244B·N5245B 기술 사양서(신시사이저 리비전 7) 기준이며, 규격값(사양)과 대표값(Typical)을 구분해 표기했습니다. 다이내믹 레인지는 포트 1·3을 하이 파워 모드로 측정한 값이고, 500 MHz 미만 일부 주파수에서는 잡음 플로어가 저하될 수 있습니다. 다이내믹 레인지·최대 레벨 파워는 선택한 테스트 세트 옵션에 따라 달라지므로 구성별 값은 견적 시 확인하세요.
키사이트 ・ KEYSIGHT
N5245B
PNA-X 마이크로파 네트워크 분석기, 900 Hz / 10 MHz ~ 50 GHz
N5245B PNA-X Microwave Network Analyzer, 900 Hz / 10 MHz to 50 GHz
주요 특징
탁월한 우수성을 향한 노력
단순한 벡터 네트워크 분석기에 그치지 않는 PNA-X는 세계 최고의 통합성과 유연성을 자랑하는 마이크로파 테스트 엔진으로, 앰프, 믹서, 주파수 변환기와 같은 액티브 디바이스를 측정하는 데 사용됩니다. 하드웨어에는 두 개의 내부 신호 소스, 신호 결합기, S-파라미터 및 노이즈 수신기, 펄스 변조기와 생성기, 스위치 및 RF 액세스 포인트 세트가 포함됩니다(두 번째 내부 소스·신호 결합기·노이즈 수신기·펄스 변조기와 생성기는 선택한 옵션 구성에 따라 다릅니다). 이러한 하드웨어 기능은 테스트 대상 디바이스에 대한 하나의 연결로 다양한 선형 및 비선형 측정을 할 수 있는 강력한 코어를 제공합니다.
- 하나의 PNA-X 네트워크 분석기로 전체 장비를 대체해 테스트 시스템을 간소화하십시오.
- 폭넓은 단일 연결 측정 어플리케이션으로 테스트 시간을 줄이십시오.
- 고급 에러 수정 기능을 사용하여 선형 및 비선형 디바이스 특성화를 정확하게 테스트하십시오.
- 업계 최다 측정 어플리케이션 중에서 선택하여 고급 RF 테스트에서 속도와 정확도, 사용의 용이성을 개선하십시오.
- 멀티터치 디스플레이와 직관적인 사용자 인터페이스를 사용하여 콤포넌트 동작에 대한 통찰력을 가속화하십시오.
