센시스 ・ SENSYS
PUI

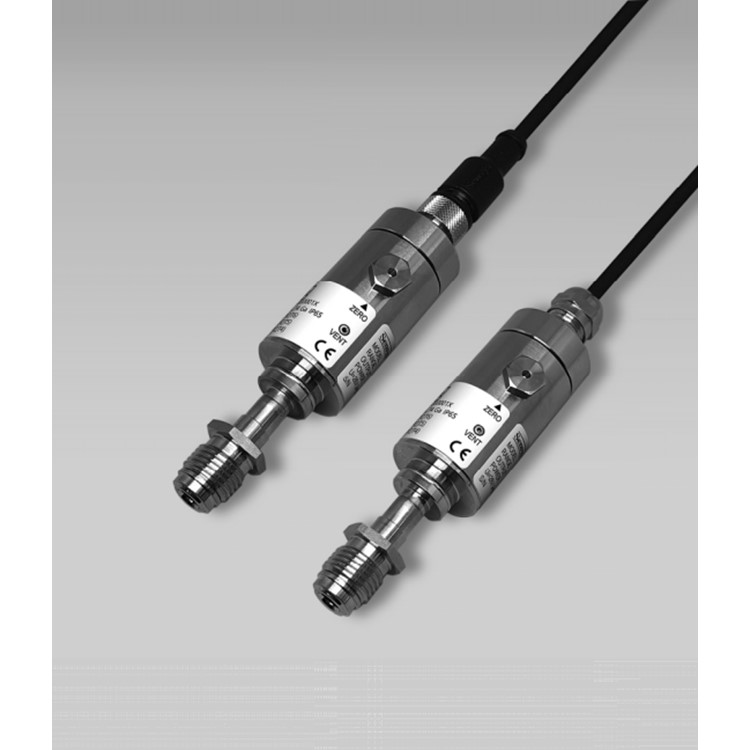

본질안전인증 UHP 압력트랜스미터
PUI UHP Pressure Transmitter

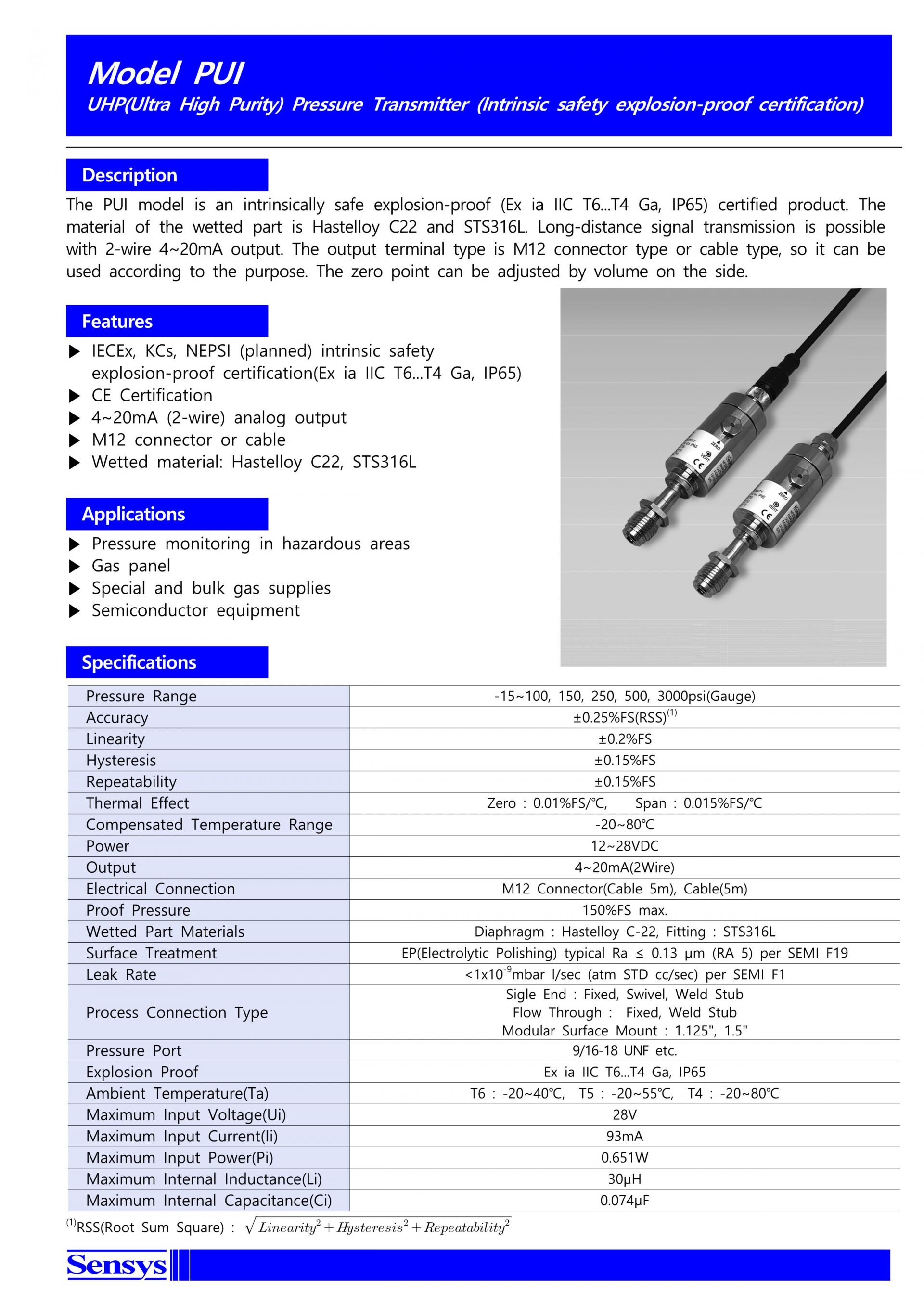

모델 설명
PUI모델은 본질안전방폭(Ex ia IIC T6...T4 Ga, IP65) 인증품으로 접액부 재질은 Hastelloy C22와 STS316L이며
접액부 표면을 EP처리하여 UHP(Ultra High Purity) 가스 시스템용으로 적합한 압력트랜스미터입니다.

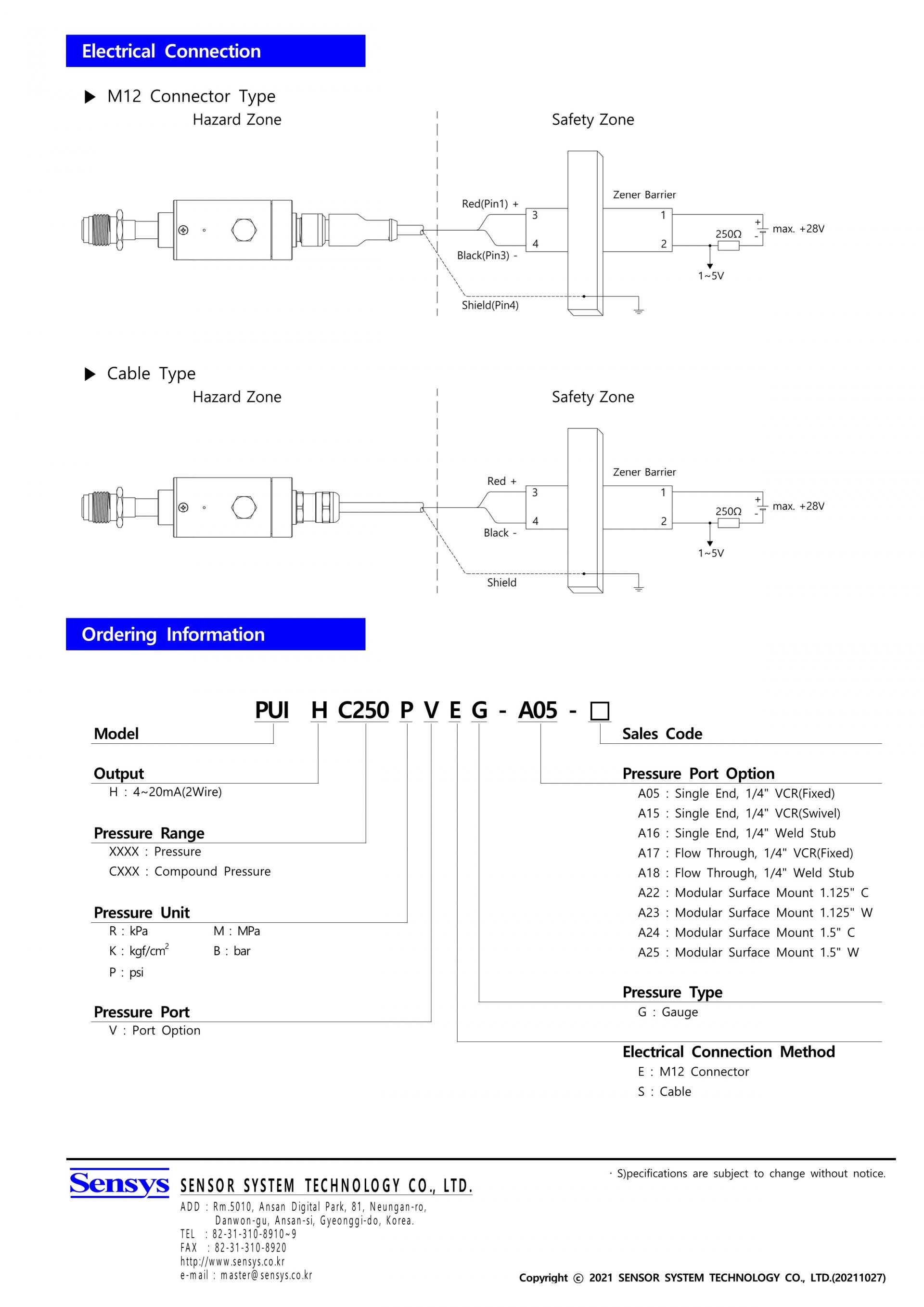

2선식 4~20mA 출력으로 원거리 신호 전송이 가능합니다. 출력단형태가 M12커넥터형 또는 케이블형으로 용도에 맞게 사용이 가능합니다.

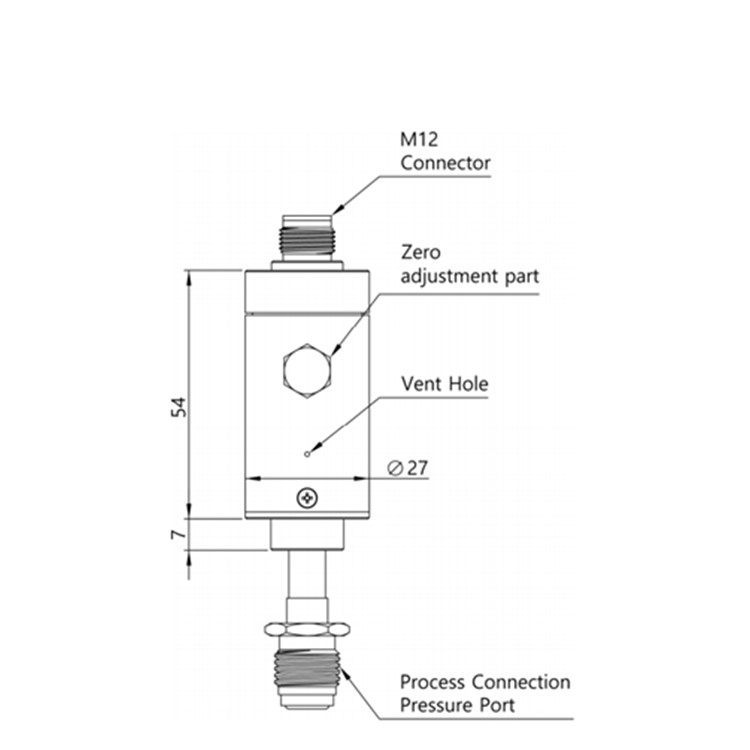

측면에 볼륨으로 영점조정이 가능합니다.
특성
- IECEx, KCs, NEPSI(예정) 본질안전방폭인증(Ex ia IIC T6...T4 Ga, IP65)
- CE 인증
- 4~20mA(2선) 아나로그 출력

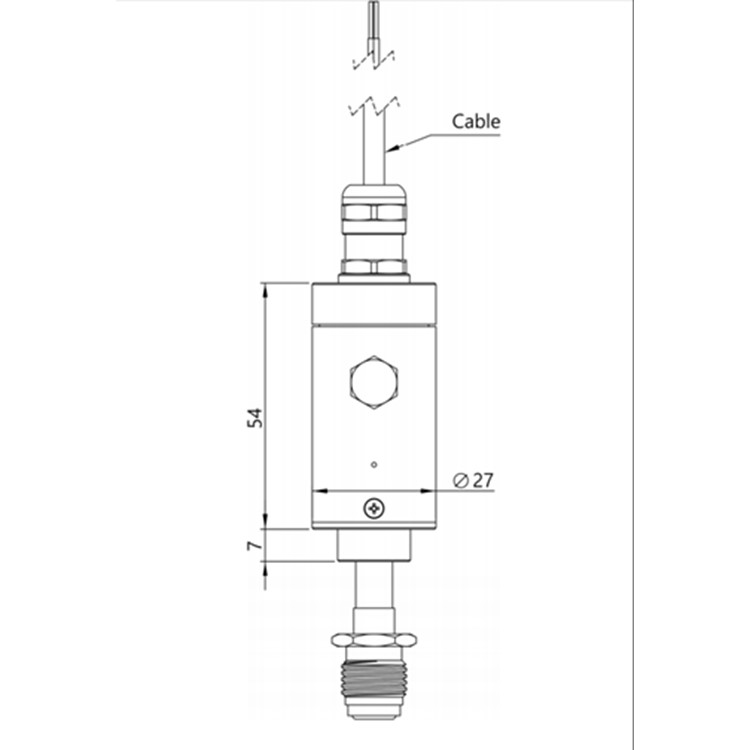

- M12커넥터 또는 케이블
- 접액부재질 : Hastelloy C22, STS316L
범위
- 위험 지역의 압력 모니터링
- 가스 패널
- 특수 및 벌크 가스 공급 장치
- 반도체장비
사양

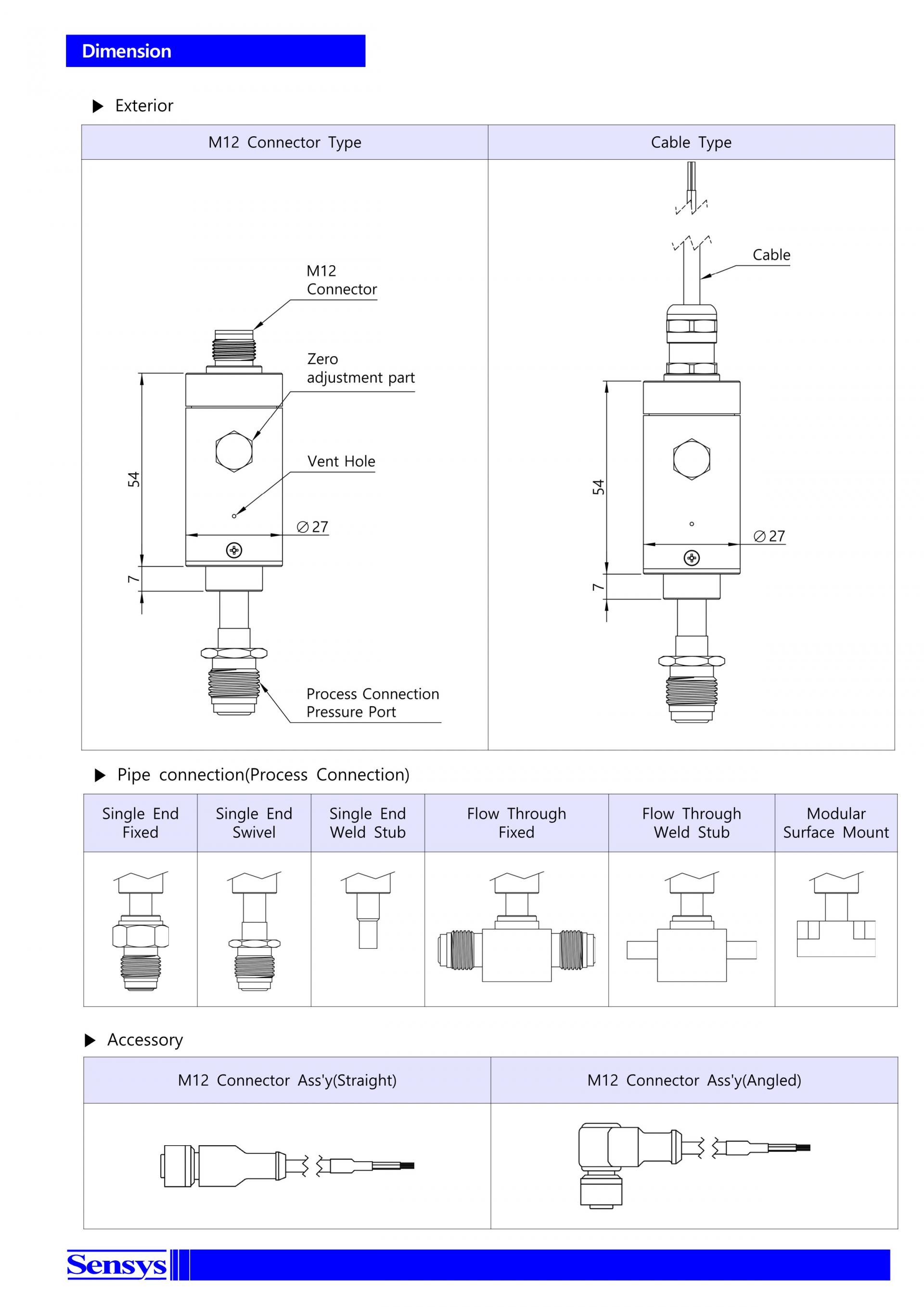

| 게이지압 연성압압력범위 정밀도 비직선성 히스테리시스 재현성 온도특성 온도보상범위 전원 출력 출력단형태 허용압력 접액부재질 접액부표면조도 LEAK율 배관연결부 압력부나사 방폭인증 작동온도(방폭온도등급별) 허용전압(Ui) 허용전류(li) 허용전력(Pi) 내부유도계수(Li) 내부정전용량(Ci) | -15~100, 150, 250, 500, 3000psi(Gauge) ±0.25%FS(RSS) ±0.2%FS ±0.15%FS ±0.15%FS Zero : 0.01%FS/℃, Span : 0.015%FS/℃ -20~80℃ 12~28VDC 4~20mA(2Wire) M12 Connector(Cable 5m), Cable(5m) 150%FS max. Diaphragm : Hastelloy C-22, Fitting : STS316L EP typical Ra ≤ 0.13 μm (RA 5) per SEMI F19 <1x10-9mbar l/sec (atm STD cc/sec) per SEMI F1 Sigle End : Fixed, Swivel, Weld Stub Flow Through : Fixed, Weld Stub Modular Surface Mount : 1.125", 1.5" 9/16-18UNF VCR 외 Ex ia IIC T6...T4 Ga, IP65 T6 : -20~40℃, T5 : -20~55℃, T4 : -20~80℃ 28V 93mA 0.651W 30μH 0.074μF |
