키사이트 ・ KEYSIGHT

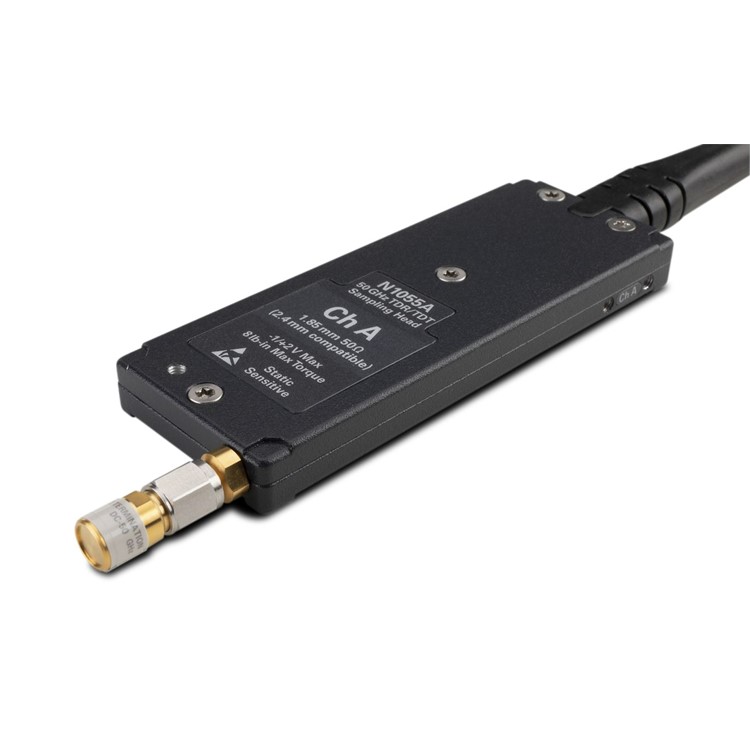

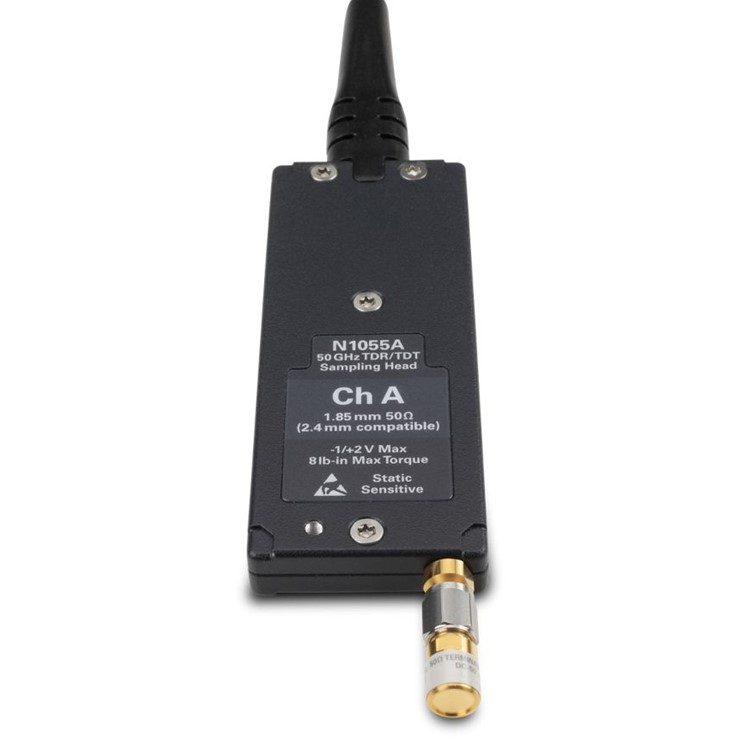

N1055A
35/50 GHz, 2/4포트, TDR/TDT 원격 샘플링 헤드 모듈
N1055A 35/50 GHz, 2/4 Port, TDR/TDT Remote Sampling Head Module
주요 특징
빠르고 정확한 임피던스
새로운 디지털 설계의 등장으로 신호 무결성을 유지하기가 점점 더 까다로워지고 있습니다. 이점이 바로 고속 설계(최대 16개 포트)에서 빠르고 정확한 임피던스 및 S-파라미터 측정이 가능하도록 키사이트 N1055A 원격 헤드 모듈을 설계한 이유입니다. 경제적인 솔루션을 위해 네 개의 N1055A 시간 영역 반사측정(TDR)/시간 영역 전송(TDT) 모듈 중 하나를 사용해서 DCA-X 오실로스코프 메인프레임을 구성할 수 있습니다.
- 대역폭 옵션: 35 또는 50 GHz(업그레이드 가능)
- 에지 속도(10-90%, 통상): 18 ps(35 GHz) 또는 7 ps(50 GHz)

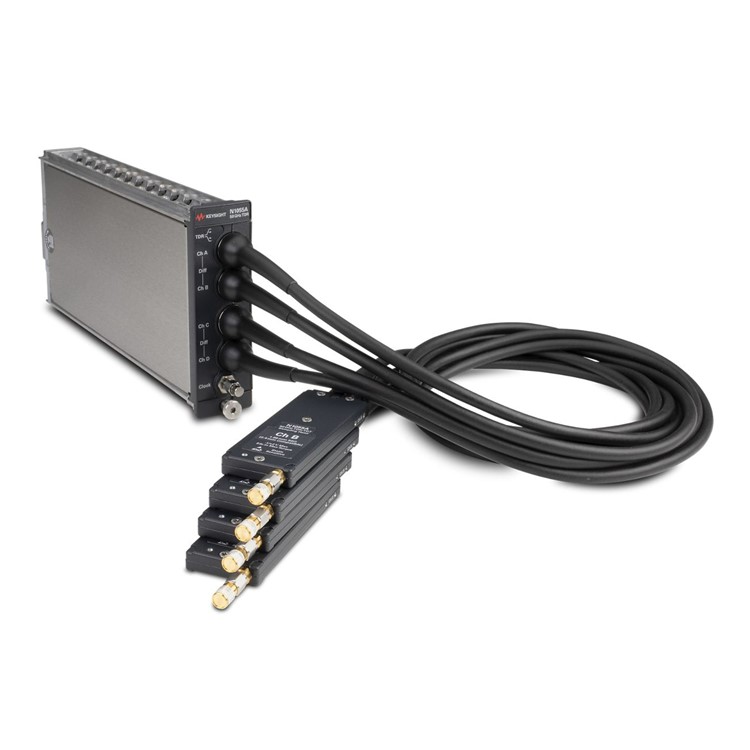

- 채널 옵션: 독립적인 스큐 제어가 가능한 모듈당 2개 또는 4개(업그레이드 가능)의 채널, N1000A DCA-X 메인프레임당 최대 16개 채널
- 초박형 원격 헤드: 1.27 m 위상 안정 케이블, 2.92 mm(35GHz) 또는 1.85 mm(50 GHz) 커넥터,
- ESD/EOS 보호를 위한 67 GHz 다이오드 리미터 통합
- TDR 픽스처 디임베딩이 원격 헤드와 DUT 간 연결된 픽스처, 케이블 또는 프로브의 효과 제거
실시간 교정 결과 N1055A 모듈을 DCA-X 메인프레임에 추가하면 다음과 같은 기능을 확보할 수 있습니다.
|  |
DCA-X DCA X DCA-X KEYSIGHT KEYSIGHT DCA-X DCA-X 키사이트 키사이트 DCA-X DCA X KEYSIGHT KEYSIGHT DCA X DCA X 키사이트 키사이트 DCA X N1055A N1055A KEYSIGHT KEYSIGHT N1055A N1055A 키사이트 키사이트 N1055A N1055A DCA-X DCA X N1055A
가격이 궁금하신가요?
더 많은 자료는?
지니어스인더스트리가 취급하는 대부분의 제품은 사업자 간 거래(B2B) 목적의 산업·연구용 전문 계측 장비입니다.
모든 제품은 주문 제작 또는 해외/본사 주문을 통해 공급되고 있으며 실제 현장/시험 환경에서 사용되는 특성상, 장비 개봉, 전원 인가, 설치/시운전, 교정(캘리브레이션) 진행 등으로 제품의 신뢰도와 가치가 달라지기 때문에 일반 소비재와 달리 단순 변심 사유의 반품·환불이 어렵습니다.
다만 초기 제품 하자(동일 모델 대비 명백한 불량, 운송 중 파손, 사양 상이 등)가 확인되는 경우에는 수령 후 [7일 이내] 연락 주시면 점검 후 조치 또는 A/S 절차를 안내해 드리고 있습니다.
단순 변심, 사양 선택 착오, 내부 사정(예: 예산/프로젝트 변경 등)과 같은 구매자 사유로 반품을 요청하시는 경우에는 반품이 제한되며, 예외적으로 협의가 진행될 경우에도 왕복 운송비, 검수 비용, 감가 비용 및 재입고 수수료 등이 청구될 수 있습니다.
구체적인 거래 조건(납기, A/S 범위, 교환 가능 여부 등)은 발행된 견적서, 발주서 확인 메일, 납품서 등에 명시된 내용을 우선합니다.
도움이 필요한 경우 견적서에 명시된 지니어스 영업부 담당자에게 문의해 주시기 바랍니다.
