ROHDE & SCHWARZ 외부 프론트엔드 제어 오실로스코프 소프트웨어
ROHDE & SCHWARZ EXTERNAL FRONTEND CONTROL OSCILLOSCOPE SOFTWARE
- RTP 오실로스코프에 대한 외부 프트엔드 R&S®FExx 통합 제어
- 최대 4개 채널의 다중 채널 측정
- 최대 10GHz 신호 분석 대역폭으로 최대 170GHz
- 완전하고 컴팩트하며 완벽하게 보정된 솔루션
클릭 하시면 이동합니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
외부 프론트엔드 제어
오실로스코프 소프트웨어
EXTERNAL FRONTEND CONTROL OSCILLOSCOPE SOFTWARE

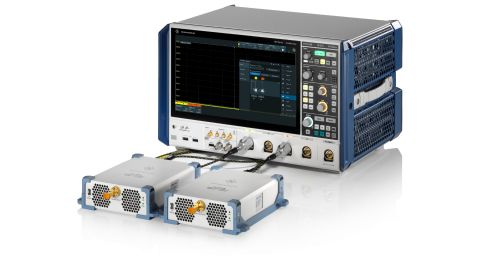

R&S®FExx 외부 프런트엔드의 다양한 모델은 R&S®RTP 오실로스코프의 사용 가능한 주파수를 최대 170 GHz까지 확장하는 편리한 방법을 제공합니다. 프런트엔드는 최고의 신호 품질과 사용하기 쉽고 완전하며 컴팩트한 솔루션을 위해 고성능 국부 발진기가 내장되어 완벽하게 교정된 장치로 제공됩니다.
RTP 오실로스코프는 LAN 인터페이스를 통해 외부 프런트엔드를 제어합니다. RTP-K553 외부 프런트엔드 제어 옵션을 사용하면 설정 및 제어가 오실로스코프의 사용자 인터페이스에 완전히 통합됩니다. 또한 RTP는 외부 프런트엔드 EEPROM에 저장된 개별 특성을 기반으로 외부 프런트엔드의 주파수 및 위상 응답을 수정합니다.
다중채널 분석
다중 채널 분석을 위해 최대 4개의 R&S®FExx 모듈을 R&S®RTP 오실로스코프에 연결하세요. "Coupled LO" 또는 "Coupled Ref" 신호 중에서 선택하여 외부 프런트엔드 모듈을 동기화합니다. |
|

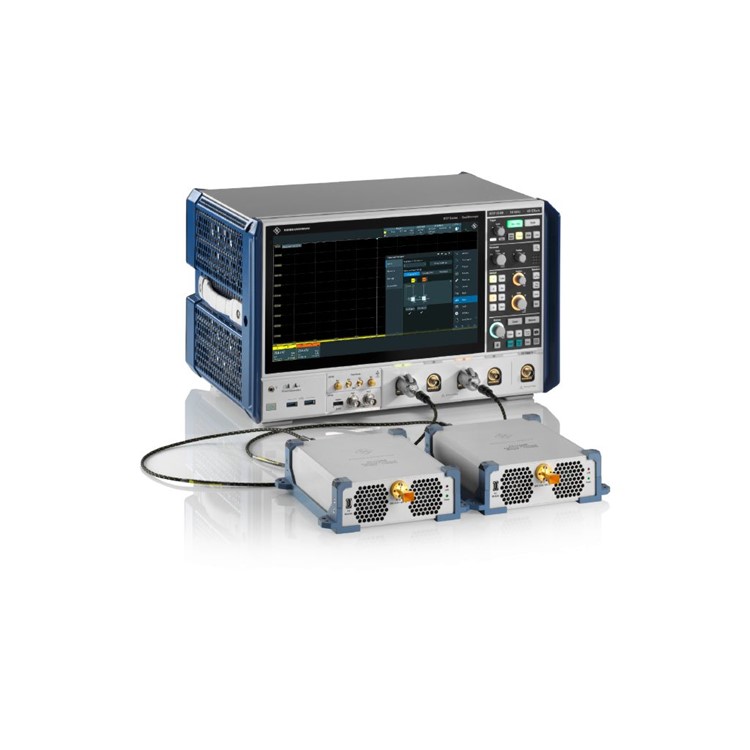

2개의 외부 프런트엔드가 있는 RTP 오실로스코프사용하기 쉬운
외부 프런트엔드 제어는 RTP 사용자 인터페이스에 완전히 통합됩니다. Application Cockpit에서 시작하여 해당 제어 대화 상자를 엽니다. 연결(LAN 통신, RTP로의 IF 출력 및 Ref. clk 연결)에 대한 예시된 구성 지원을 제공하며 시작하려면 RF 입력 주파수 및 RF 레벨과 같은 몇 가지 추가 설정만 필요합니다. |
|

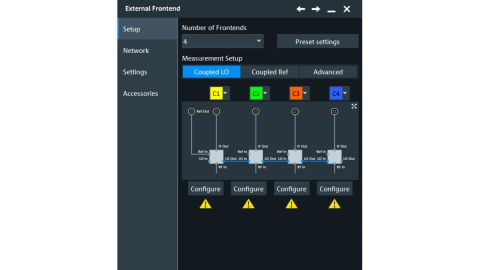

최대 4개의 외부 프런트엔드 모듈 구성을 위한 설정 대화상자완전히 교정됨
모든 R&S FExx 모듈은 생산 단계부터 완벽하게 특성화되어 제공됩니다. RTP 오실로스코프는 LAN 인터페이스를 통해 모듈 개별 데이터를 판독하고 I/Q SW 인터페이스 또는 디임베딩 옵션을 통해 해당 보정 필터를 적용합니다. 이를 통해 완전히 교정된 테스트 솔루션을 즉시 측정에 사용할 수 있습니다. |
|

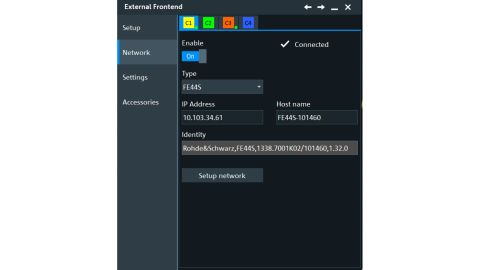

RTP 오실로스코프의 외부 프런트엔드에 대한 네트워크 설정입니다. 이를 통해 RTP는 정의된 프런트엔드 모듈의 개별 특성을 종료할 수 있습니다.종합적인 신호 분석
생생한 FFT와 같은 표준 RTP 온보드 도구를 사용하여 측정을 시작하세요. R&S K11 I/Q SW 인터페이스 옵션의 IQ 데이터 또는 R&S®VSE-KT146 5G MIMO 측정 옵션과 같은 R&S®VSE 분석 소프트웨어의 전용 옵션을 기반으로 신호 분석을 계속합니다. |
|

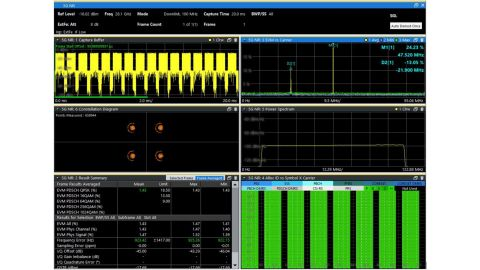

VSE-K144 5G 옵션을 사용하여 28GHz에서 5G 신호 분석.액세서리 디임베딩
디임베딩 대화 상자는 연결된 프런트엔드에 미리 채워진 디임베딩 모듈을 제공합니다. 외부 프런트엔드와 RTP 오실로스코프 사이의 IF 측에 케이블이나 커넥터와 같은 추가 구성 요소를 추가할 수 있습니다. |
|

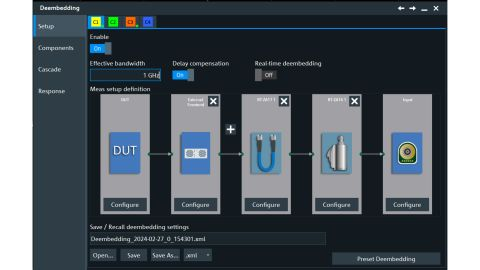

외부 프런트엔드 모듈 수정을 위한 디임베딩 대화 상자와 RTP 오실로스코프 연결에 사용되는 케이블 및 SMA 어댑터.EXTERNAL FRONTEND CONTROL RTP-K553 R&S EXTERNAL FRONTEND CONTROL ROHDESCHWARZ EXTERNAL FRONTEND CONTROL ROHDE-SCHWARZ EXTERNAL FRONTEND CONTROL 로데슈바르즈 EXTERNAL FRONTEND CONTROL 로데슈바르츠 EXTERNAL FRONTEND CONTROL EXTERNAL FRONTEND CONTROL R&S EXTERNAL FRONTEND CONTROL ROHDESCHWARZ EXTERNAL FRONTEND CONTROL ROHDE-SCHWARZ EXTERNAL FRONTEND CONTROL 로데슈바르즈 EXTERNAL FRONTEND CONTROL 로데슈바르츠
