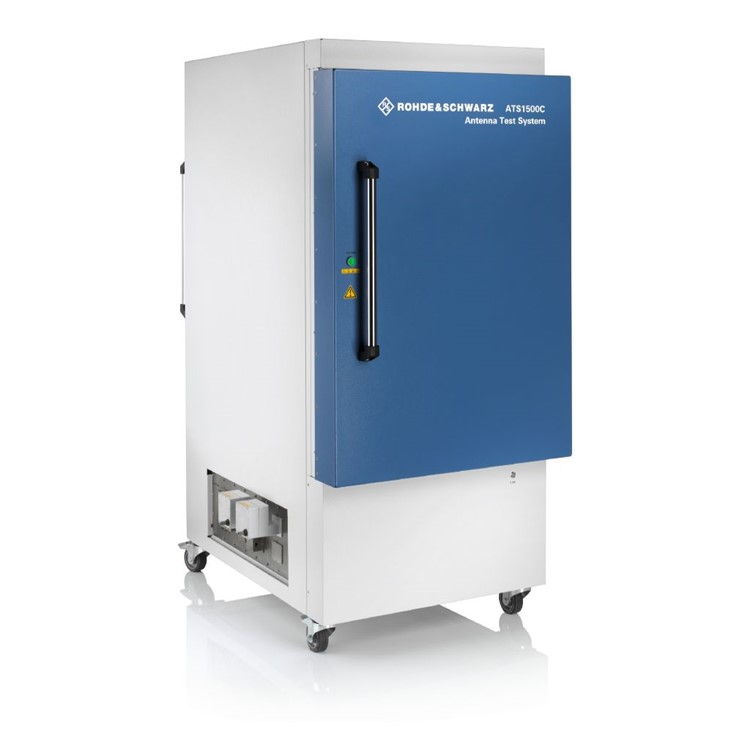

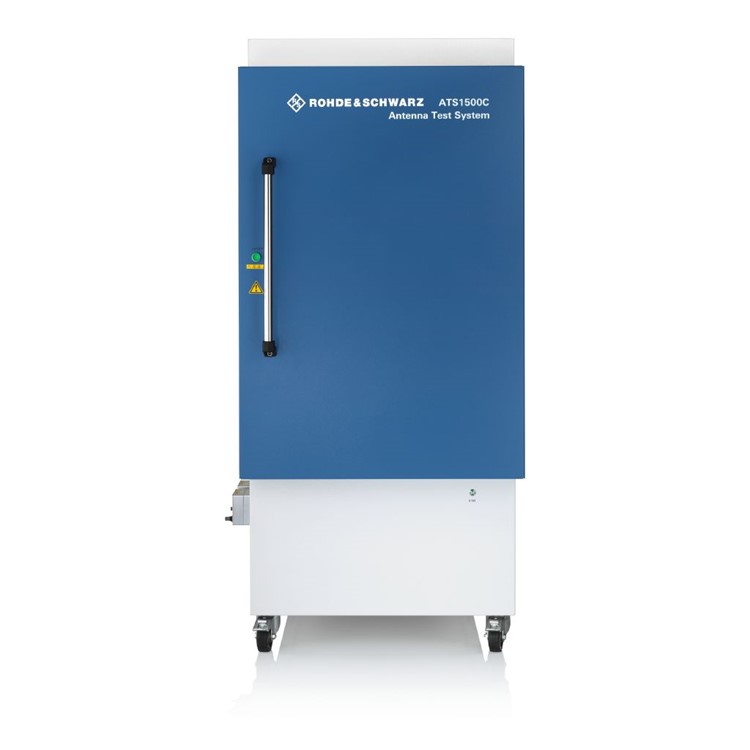

ROHDE & SCHWARZ ATS1500C 자동차 레이더용 안테나 테스트 챔버
가격문의(상세정보 참조)
ROHDE & SCHWARZ ATS1500C 자동차 레이더용 안테나 테스트 챔버
ROHDE & SCHWARZ ATS1500C ANTENNA TEST CHAMBER FOR AUTOMOTIVE RADAR SENSORFE170SR EXTERNAL FRONTEND
- 60 GHz 및 76-81 GHz 레이더 센서의 대역 내 OTA 측정
- 고정밀 반사기 및 30 cm Quiet Zone의 CATR
- 1.3 m2의 작은 설치면적
- 고속, 고정밀 3D Tilt-Tilt 포지셔너
- -40°C ~ +85°C의 극한 온도 테스트
클릭 하시면 이동합니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
ATS1500C
자동차 레이더용 안테나 테스트 챔버
CHAMBER FOR AUTOMOTIVE RADAR SENSORFE170SR EXTERNAL FRONTEND
미래의 차량용 레이더 센서의 필수 테스트 솔루션

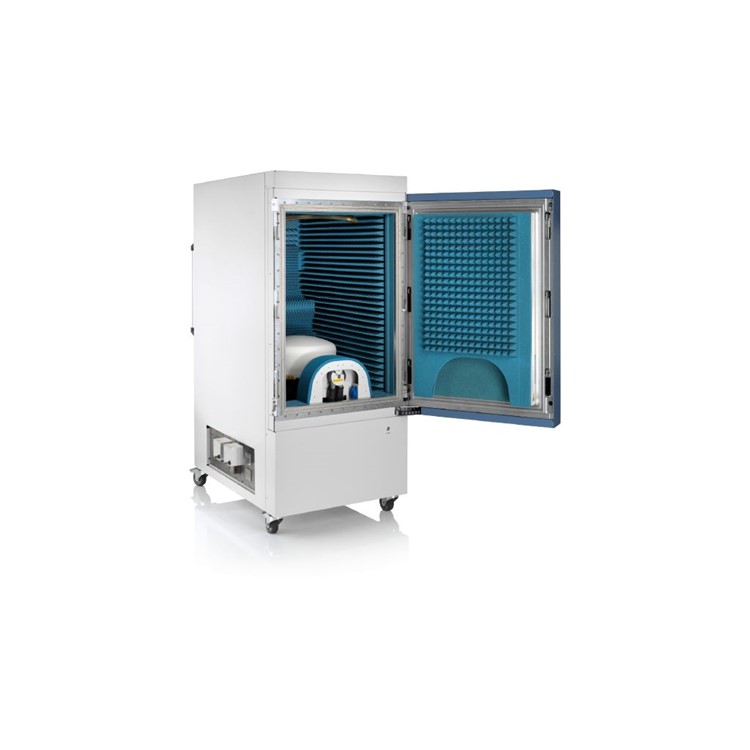

동급 최고 성능의 이동형 CATR 기반 완전 무반사 챔버
R&S®ATS1500C Radar Test Chamber는 금도금 파라볼릭 반사기와 레이더 모듈의 3D 이동용 2축 포지셔너로 구성된 CATR(Compact Antenna Test Range)입니다. R&S®AREG800A Target Simulator와 로데슈바르즈의 기타 테스트 및 측정 기기와 결합하여 안테나 특성분석, 모듈 교정, RF 성능 검증, 간섭 테스트 또는 대역 내 컴플라이언스 테스트 등 다양한 용도로 사용할 수 있습니다. 이 챔버에는 두 극성에 동시에 액세스할 수 있는 범용 피드 안테나가 탑재되어 있습니다. 옵션 인클로저를 사용하면 -40 ~ 85°C 범위에서 자동 온도 테스트가 가능합니다.
소형 챔버에 구현된 Far-field 조건
10 cm 아퍼처로 77 GHz 4D 이미징 레이더의 안테나 특성을 측정하면 Far-field 조건은 > 5 m에서 시작합니다. R&S®ATS1500C는 설치면적이 1.3 m2에 불과한 파라볼릭 CATR 반사기를 사용해 대형 직결합 챔버에서 측정하는 대신 Far-field 안테나 특성을 측정할 수 있습니다. 로데슈바르즈의 전문 역량으로 제작된 R&S®ATS1500C 파라볼릭 반사기는 직경 30 cm의 Quite Zone을 생성하고 양방향으로 동작할 수 있도록 설계되었습니다. |
|

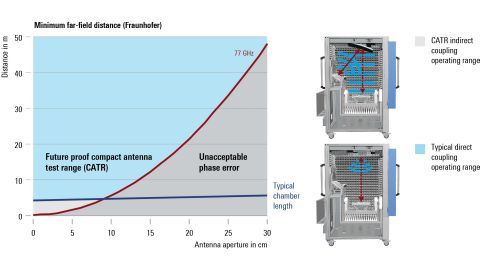

Far-field 조건에 필요한 최소 측정 거리 R&D, 교정 및 검증 레이더 센서를 최대한 활용하기 위한 다양한 애플리케이션 R&S®AREG800A Automotive Radar Echo Generator를 연동하면 변동 범위, 속도, RCS가 적용된 초정밀 타겟 시뮬레이터로 테스트 시스템을 구성할 수 있습니다. 빠르고 정밀한 3D 포지셔너는 작동 중인 레이더 센서를 모방하고 높은 반복성을 보장합니다. 이 솔루션은 레이더 검증 및 교정을 위한 범용 테스트 시스템입니다. |
|

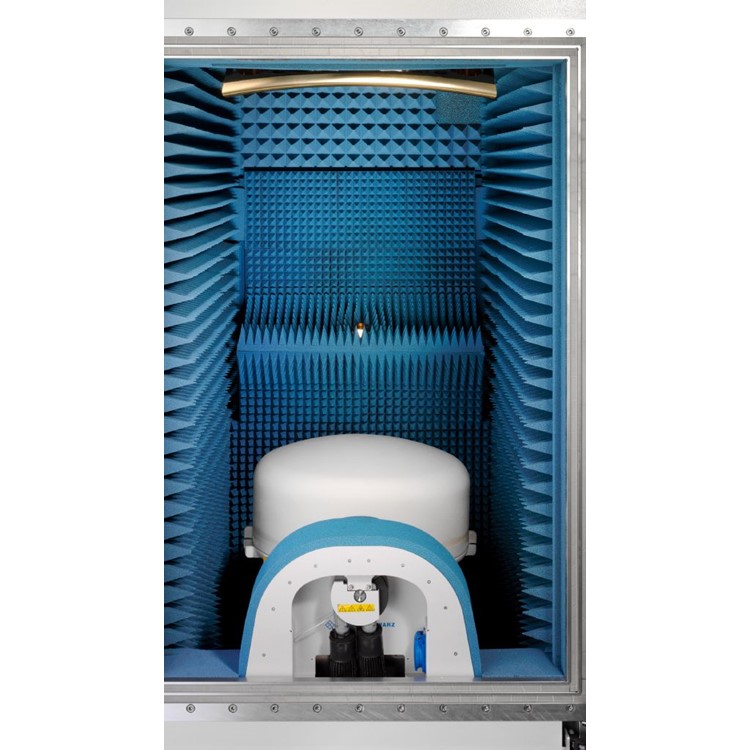

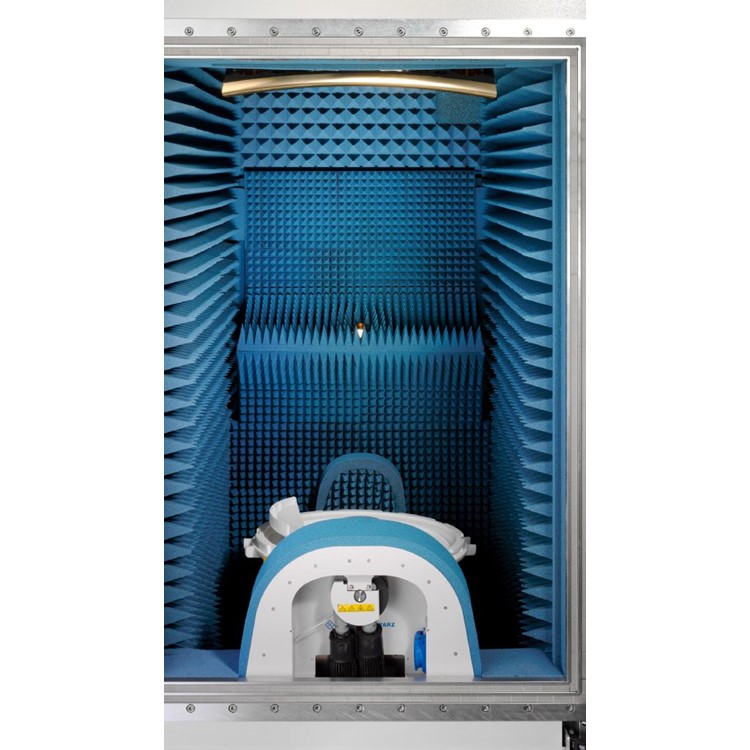

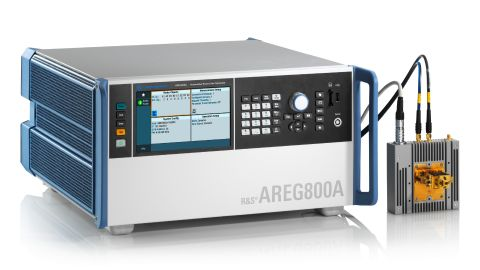

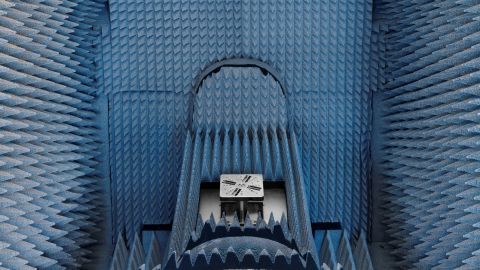

R&S®ATS1500C 및 R&S®AREG800A - 4D 이미징 레이더 개발에 완벽한 팀 최고의 챔버 품질 높은 차폐 효과 및 동급 최고의 흡수기로 낮은 반사 R&S®ATS1500C는 90 dB를 넘는 차폐 효과를 제공하는 완전한 무반사 챔버입니다. 동급 최고의 피라미드 업소버와 최적화된 레이아웃이 고스트 타겟의 수를 최소화하며 고감도 자동차 레이더에 최적인 테스트 환경을 형성합니다. |
|

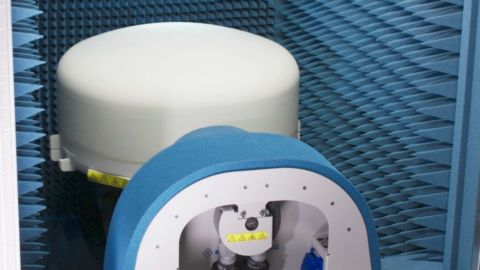

최소 고스트 타겟을 위한 최적화 정확도 높은 고속 포지셔너

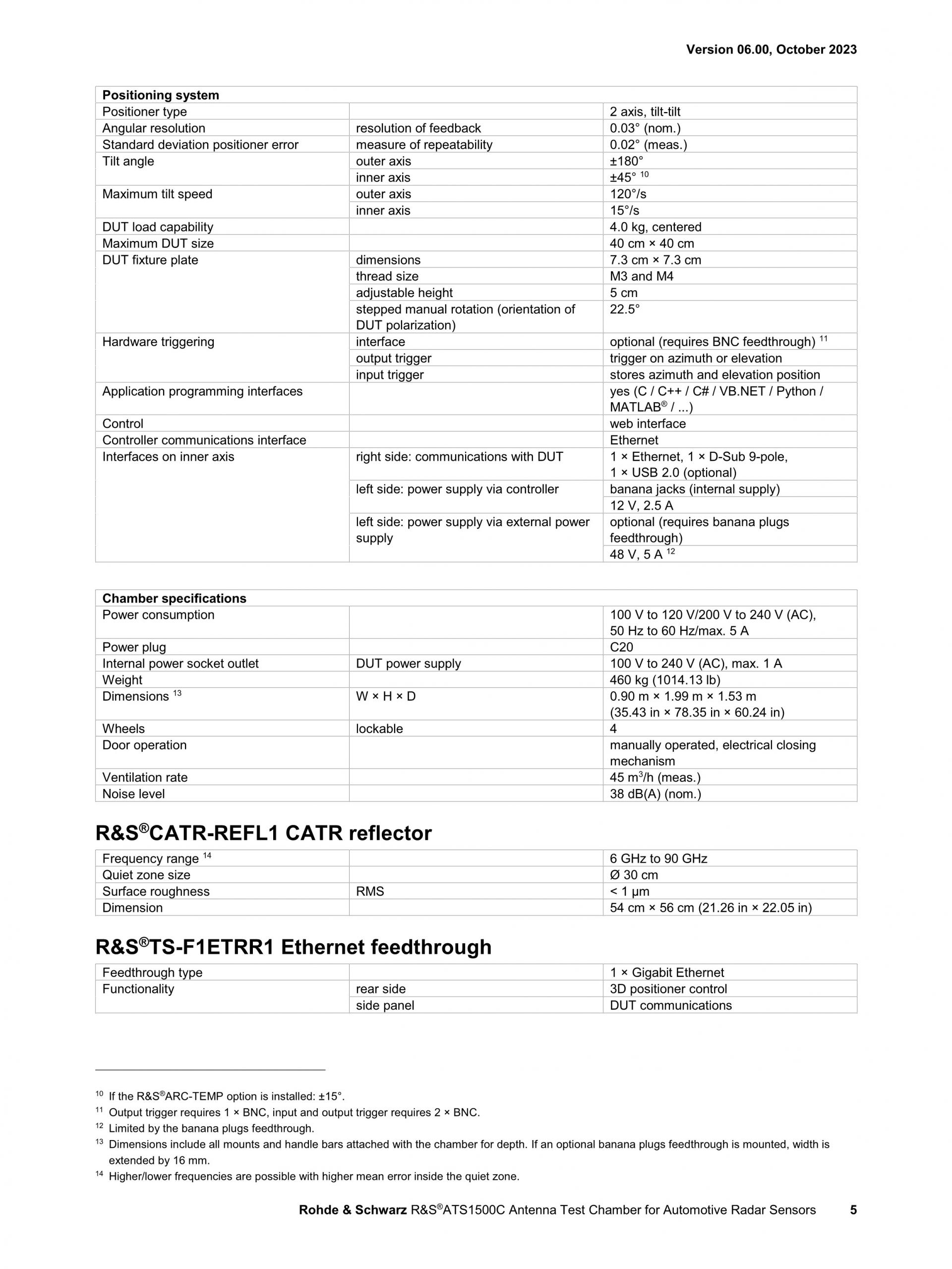

Tilt-Tilt 3D 포지셔너는 단극(Single polarized) 자동차 레이더 테스트에 맞춰 설계된 제품입니다. 높이 조절이 가능하기 때문에 DUT를 언제나 회전 중심에 배치할 수 있습니다. 두 회전축의 큰 틸트 각도는 자동차 레이더 측정 요구사항을 충족할 뿐만 아니라 0.03°의 각도 분해능으로 정밀 측정 및 레이더 교정을 수행할 수 있습니다. |
|
빠르고 정밀한 포지셔너로 높은 반복성 구현 극한 온도 테스트용 인클로저

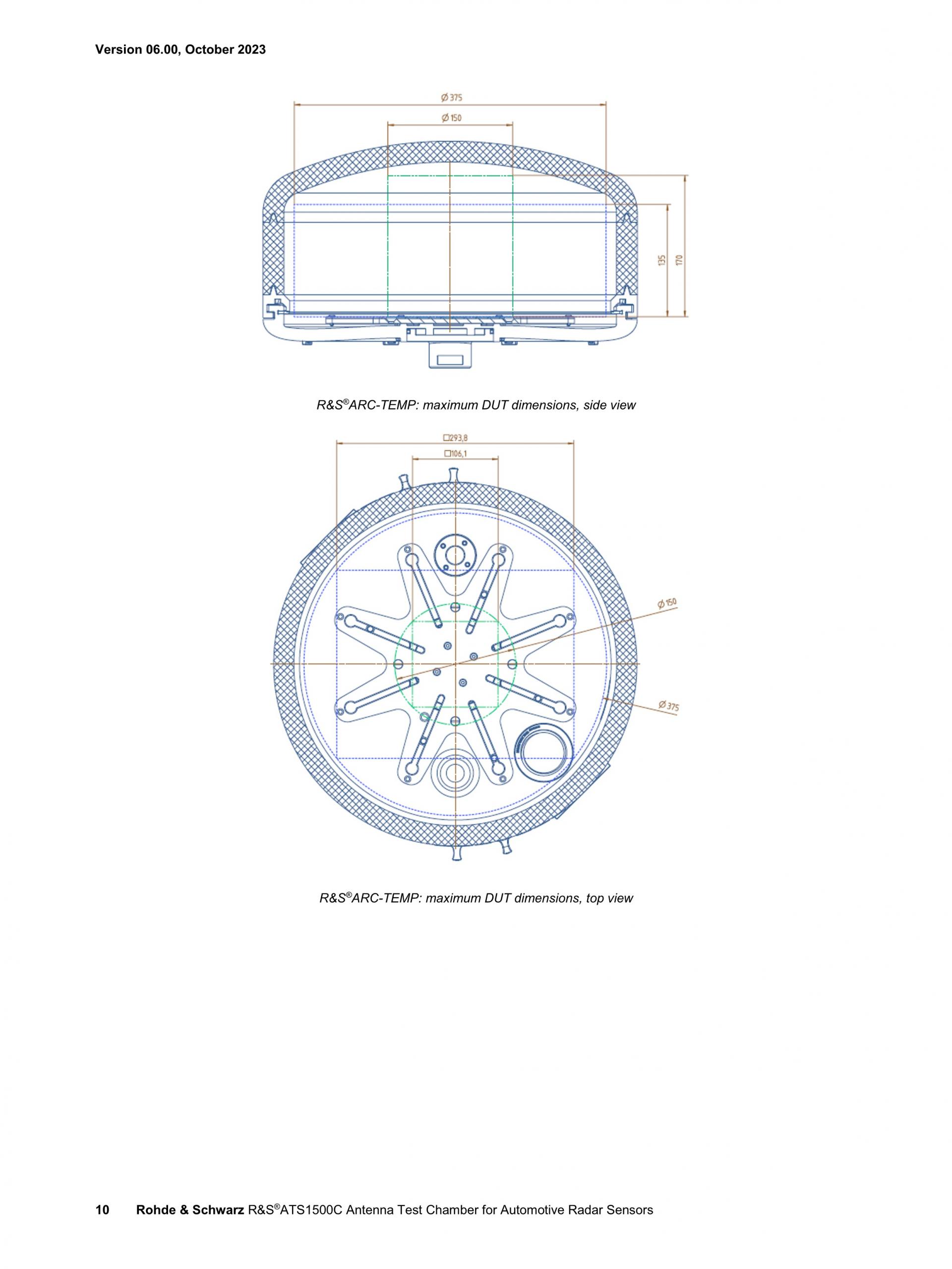

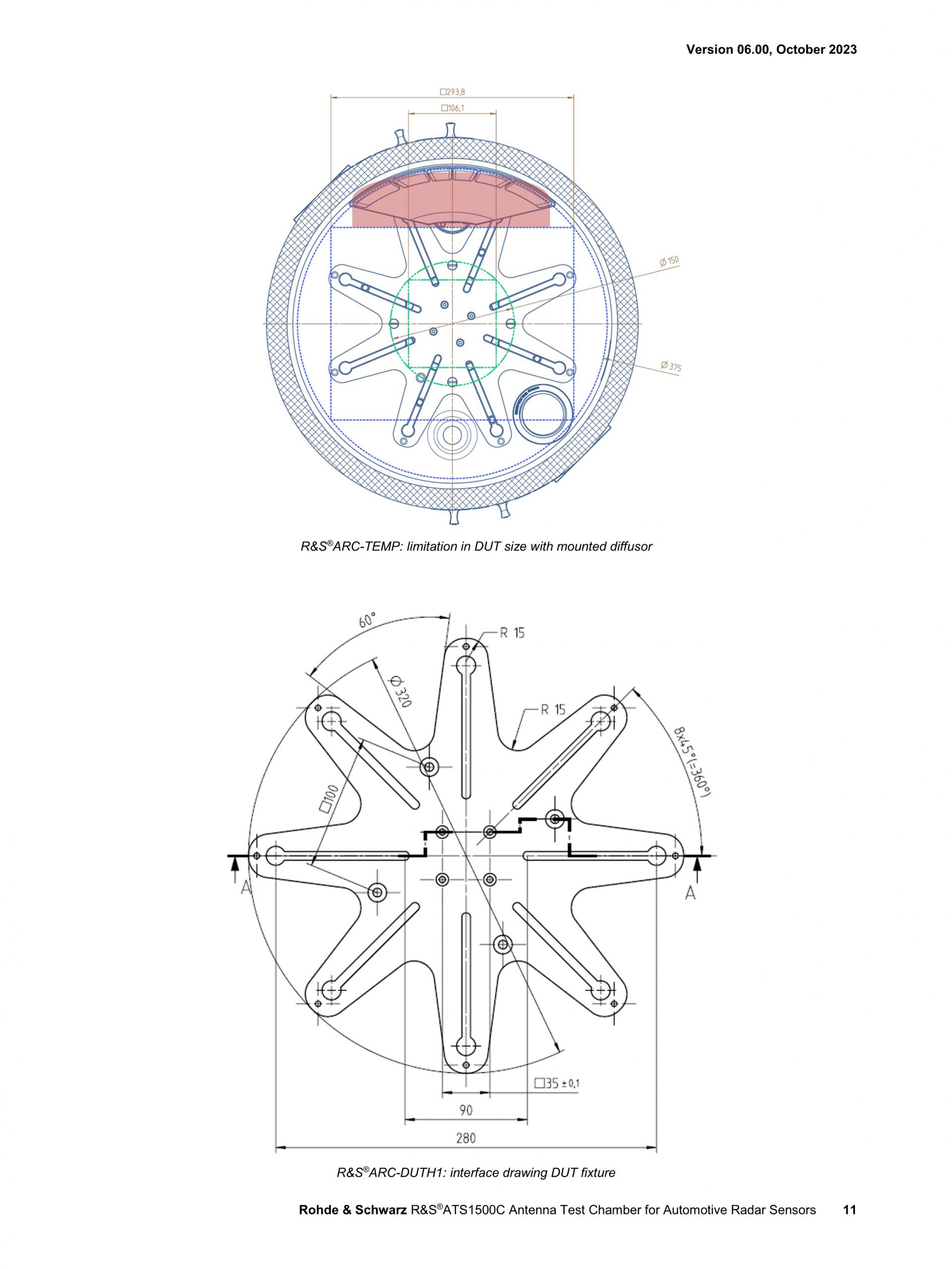

RF는 투과하지만 격리된 인클로저(옵션)는 -40°C ~ +85°C 온도 범위에서 레이더 모듈의 온도를 상승 또는 감소하면서 정밀 RF 방사 측정을 수행할 수 있습니다. 인클로저를 Tilt-Tilt 3D 포지셔너에 장착할 경우 외부축은 +/-90°, 내부축은 +/-15° 기울기각 범위가 가능합니다. R&S®ATS1500C는 이 인클로저를 탑재하고 있어 극한의 온도 조건에서 자동 레이더 모듈 측정을 완별히 지원합니다. |
|

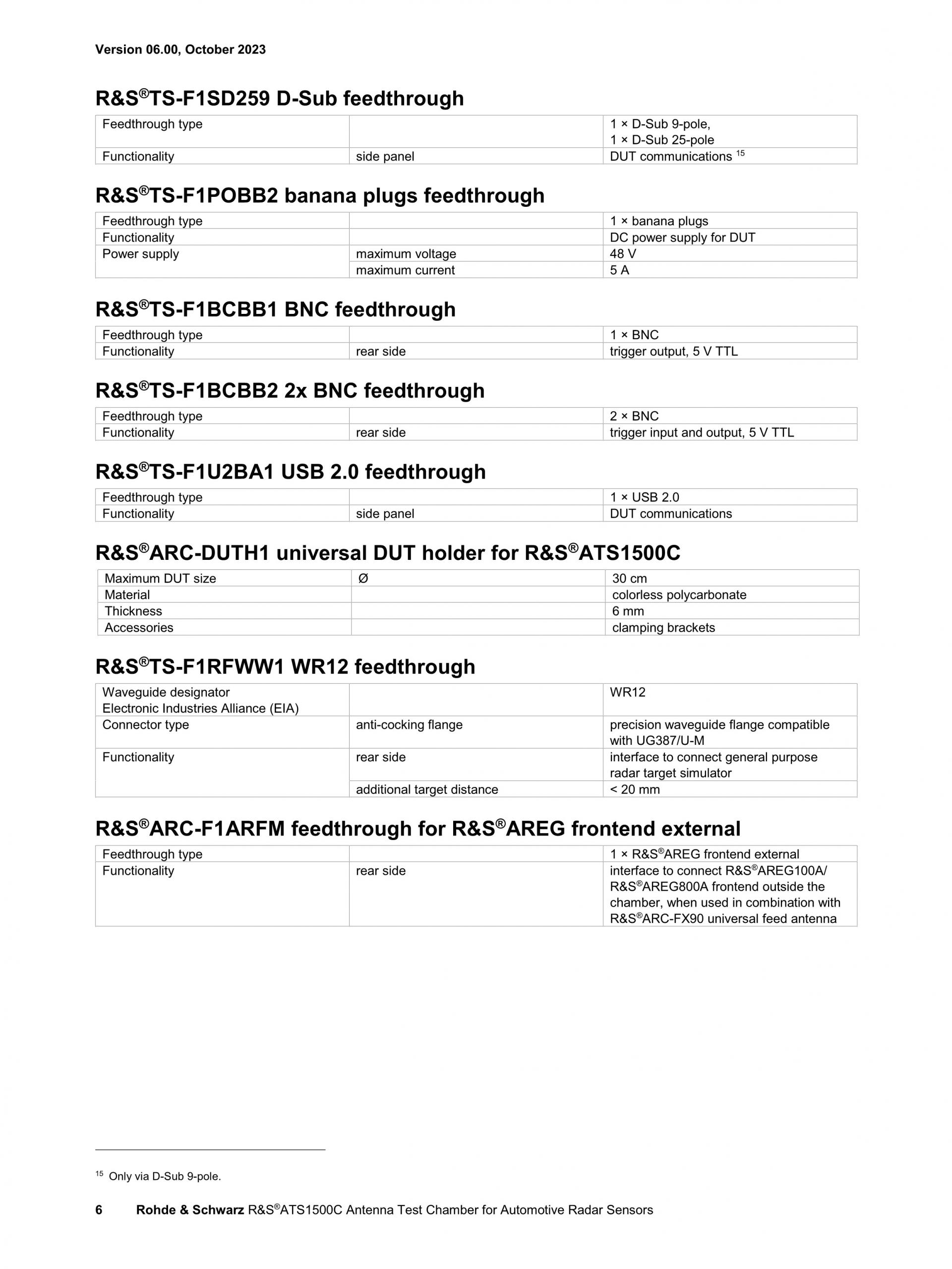

-40°C ~ +85°C의 자동차 범위 온도 테스트 편리하고 유연한 성능 다양한 통신 인터페이스 및 피드스루 3D 포지셔너를 제어하는 직관적 웹 GUI를 사용할 수 있습니다. 간단한 SCPI 방식의 커맨드를 이용한 이더넷 제어가 가능하여 소프트웨어에 매우 쉽게 통합할 수 있습니다. 다른 트리거 메커니즘을 사용해 외부 테스트 장비를 포지셔너와 동기화할 수 있습니다. 또한 여러 피드스루 유형을 사용해 챔버의 차폐 효과를 감소하지 않으면서 DUT를 유연한 방식으로 연결할 수 있습니다. |
|

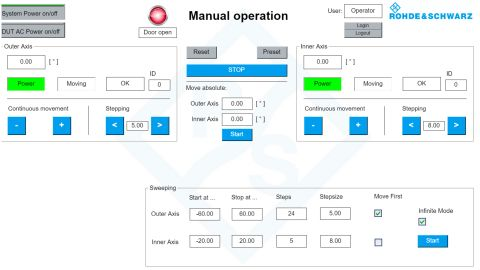

챔버 조절을 위한 그래픽 사용자 인터페이스
