ROHDE & SCHWARZ SFD DOCSIS 신호 발생기
ROHDE & SCHWARZ SFD DOCSIS 신호 발생기
ROHDE & SCHWARZ SFD DOCSIS SIGNAL GENERATOR
- 다운스트림: 47 MHz ~ 1218 MHz/1794 MHz, 업스트림: 5 MHz ~ 204 MHz
- DOCSIS3.1, DOCSIS3.0, J.83/A/B/C, 아날로그 TV
- 신호 간섭 및 왜곡 시뮬레이션
- 1002 ~ 1794 MHz 대역에서 최소 80개 SC-QAM 채널 동시 생성
- ARB 발생기 대역폭 최대 200 MHz
클릭 하시면 이동합니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
SFD
DOCSIS 신호 발생기
SFD DOCSIS SIGNAL GENERATOR
DOCSIS 3.1 단일 채널 실시간 발생기
R&S®SFD는 DOCSIS 3.1 표준에 따른 레벨, 주파수, 컨스틸레이션 및 기타 파라미터의 유연한 설정으로 DOCSIS 3.1 채널을 실시간으로 생성합니다. R&S®SFD는 J83A/B/C 사양에 따라 디지털 실시간 변조 TV 신호를 생성할 수도 있습니다. 콘텐츠는 IP를 통해 전송하거나 R&S®SFD 내부에서 생성할 수 있습니다.

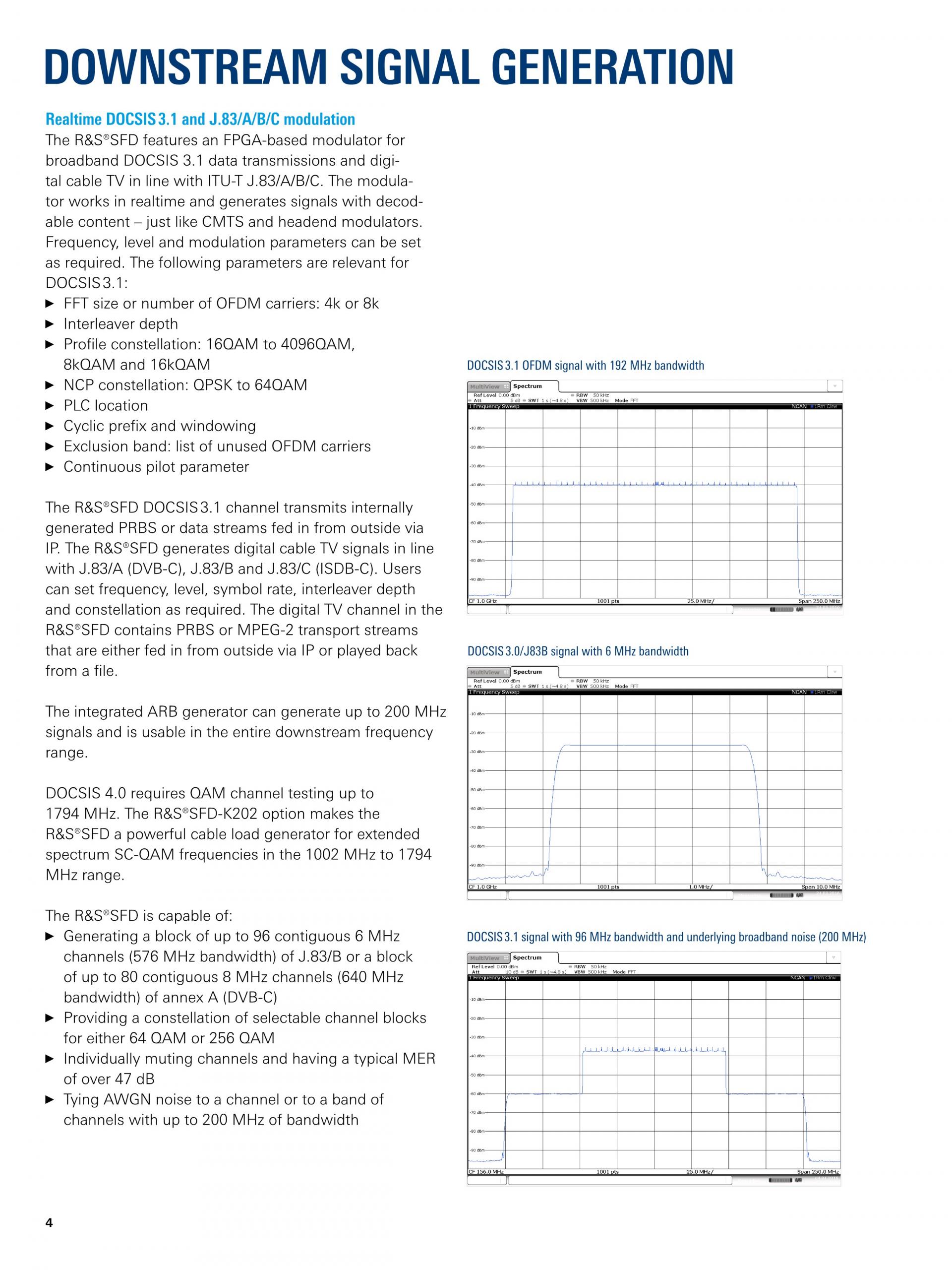

다운스트림 신호 발생

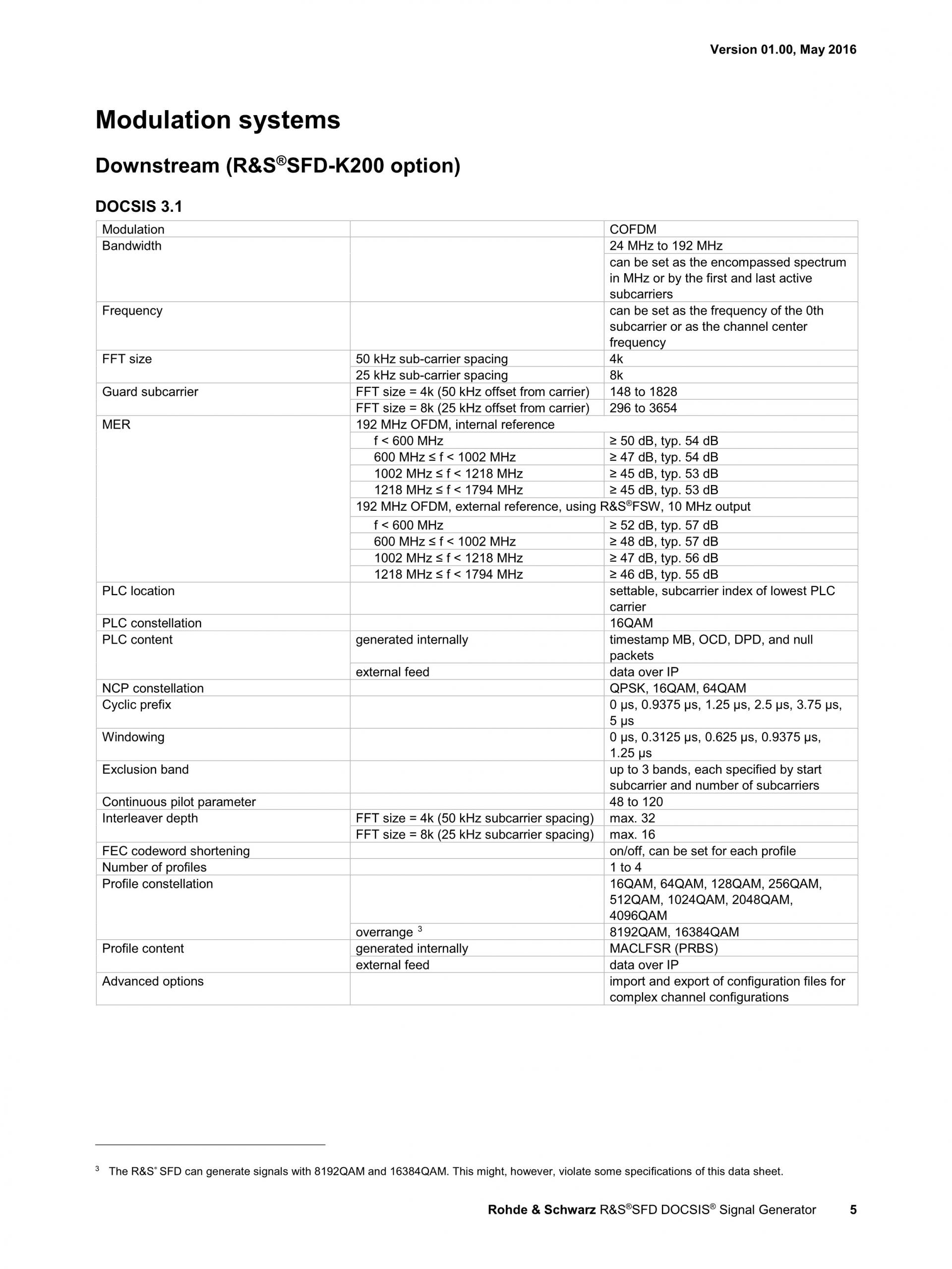

R&S®SFD는 J.83/A/B/C에 따라 DOCSIS 3.1, DOCSIS 3.0, 디지털 케이블 TV 신호를 실시간으로 변조합니다. 이 솔루션의 다운스트림 주파수 대역은 47 MHz ~ 1794 MHz (DOCSIS 3.1) 및 47 MHz ~ 1218 MHz (DOCSIS 3.0 및 디지털 TV)입니다. 모든 파라미터는 GUI 또는 SCPI 원격 명령을 통해 설정할 수 있습니다. 전송할 사용자 데이터를 IP를 통해 공급하거나 PRBS 또는 사용자 파일을 이용해 R&S®SFD 내부에서 생성할 수도 있습니다. SFD-K202 옵션을 사용할 경우 1002 ~ 1794 MHz의 확장 작동 범위에서 최소 80개 SC-QAM 채널을 동시에 생성할 수 있습니다. |

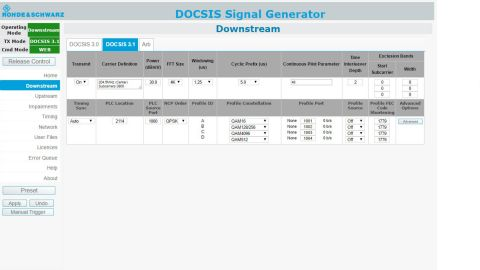

R&S®SFD GUI - 다운스트림 구성 사용하기 쉬운 GUI에서 필요한 파라미터를 사용해 다운스트림 신호를 설정할 수 있습니다. 사전 정의 값으로 최초 결과를 신속하게 확인할 수 있습니다. |

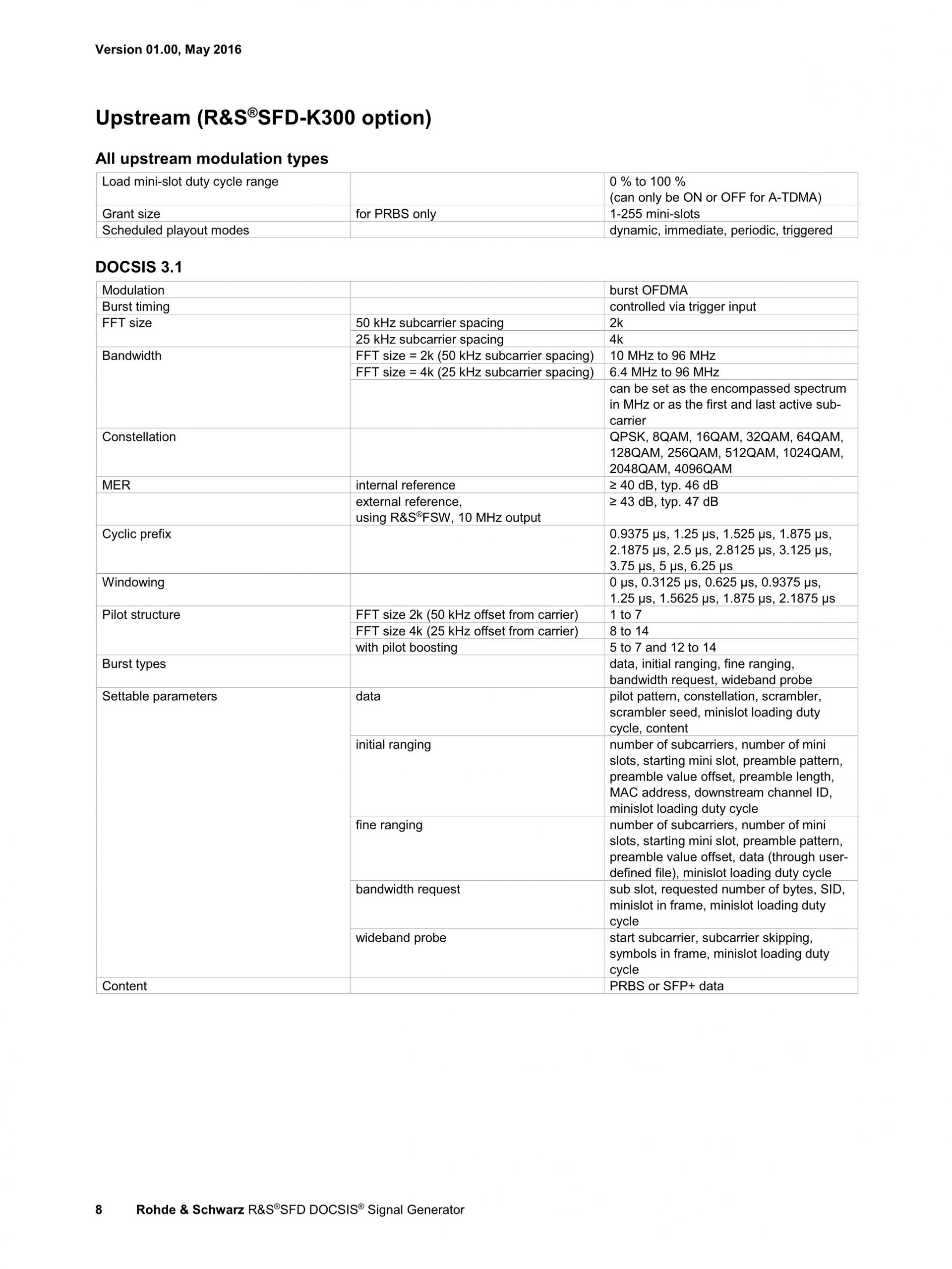

업스트림 신호 발생
업스트림 주파수 대역은 5 MHz ~ 204 MHz입니다. 이 범위 내에서 DOCSIS 3.1 OFDMA(Orthogonal Frequency Division Multiple Access, 직교 주파수 분할 다중화) 신호를 실시간으로 발생할 수 있습니다. DOCSIS 3.0 TDMA 또는 CDMA 신호를 5 MHz ~ 85 MHz 범위에서 실시간으로 발생할 수 있습니다. 트리거 기능으로 정밀 버스트 타이밍 제어가 가능합니다. R&S®CLGD는 튜너, 케이블 모뎀, 업스트림 CMTS 수신기를 테스트하는 데 최적의 솔루션입니다. |

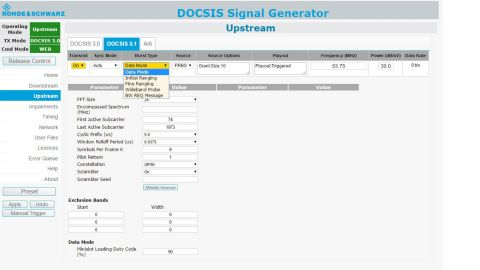

R&S®SFD GUI - 업스트림 구성 사용이 편리한 GUI에서 필요한 파라미터를 사용해 업스트림 신호를 설정할 수 있습니다. 사전 정의 값으로 최초 결과를 신속하게 확인할 수 있습니다. |

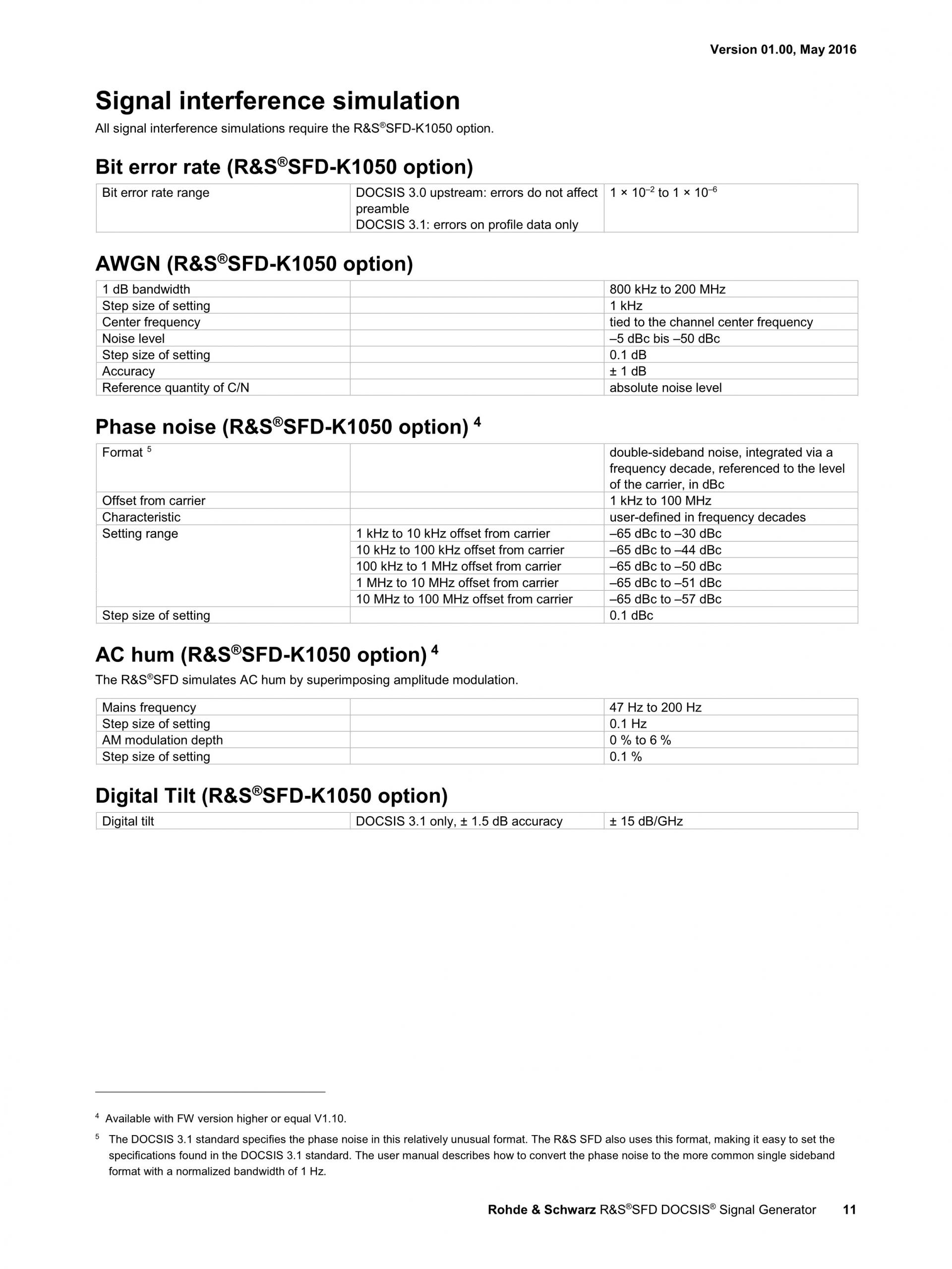

신호 간섭 및 왜곡 시뮬레이션
R&S®SFD는 현실적 신호 발생을 위해 노이즈, 위상 노이즈, 험, 틸트뿐만 아니라 정의된 BER(Bit Error Rate) 등의 간섭을 추가할 수 있습니다. 신호 틸트는 실제 동축 CATV 케이블의 주파수 응답의 시뮬레이션 또는 보상을 위해 포지티브 또는 네거티브를 설정할 수 있습니다. |

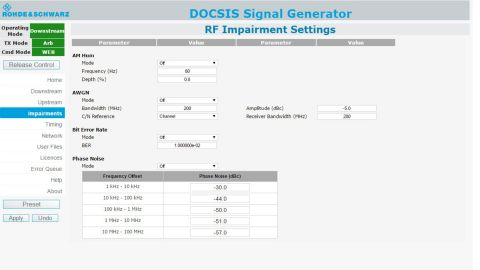

R&S®SFD GUI - 손상 구성 손상 설정을 혼합하고 독립적으로 설정할 수 있습니다. RF 틸트(dB/GHz)는 홈 GUI 섹션에서 설정합니다. |

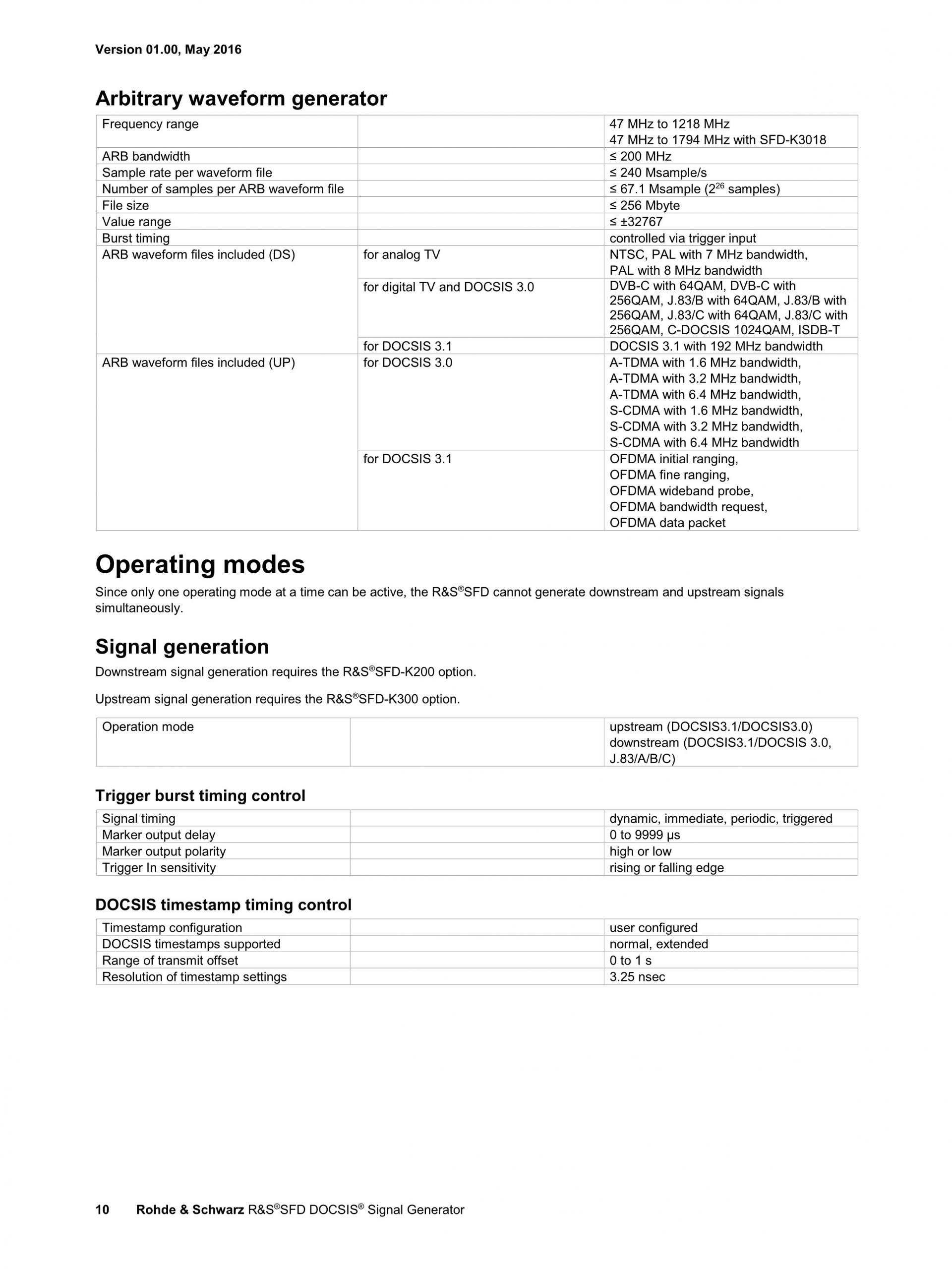

강력한 ARB 발생기 통합된 ARB 발생기는 최대 200 MHz 신호를 발생하며 전체 다운스트림 또는 업스트림 주파수 대역에서 사용할 수 있습니다. 최대 샘플 레이트는 240 Msamples/s이며 ARB 파일 크기는 최대 256 Mbyte입니다. |

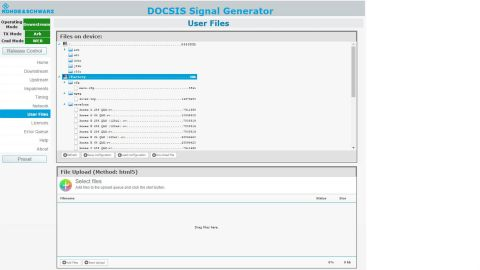

R&S®SFD GUI - ARB 파일 전 세계 CATV 네트워크에서 가장 많이 사용하는 신호를 ARB 파일로 변조할 수 있습니다. 출고 시 탑재된 파일을 사용자 파일로 확장할 수 있습니다. |
























가격이 궁금하신가요?
더 많은 자료는?


지니어스인더스트리가 취급하는 대부분의 제품은 사업자 간 거래(B2B) 목적의 산업·연구용 전문 계측 장비입니다.
모든 제품은 주문 제작 또는 해외/본사 주문을 통해 공급되고 있으며 실제 현장/시험 환경에서 사용되는 특성상, 장비 개봉, 전원 인가, 설치/시운전, 교정(캘리브레이션) 진행 등으로 제품의 신뢰도와 가치가 달라지기 때문에 일반 소비재와 달리 단순 변심 사유의 반품·환불이 어렵습니다.
다만 초기 제품 하자(동일 모델 대비 명백한 불량, 운송 중 파손, 사양 상이 등)가 확인되는 경우에는 수령 후 [7일 이내] 연락 주시면 점검 후 조치 또는 A/S 절차를 안내해 드리고 있습니다.
단순 변심, 사양 선택 착오, 내부 사정(예: 예산/프로젝트 변경 등)과 같은 구매자 사유로 반품을 요청하시는 경우에는 반품이 제한되며, 예외적으로 협의가 진행될 경우에도 왕복 운송비, 검수 비용, 감가 비용 및 재입고 수수료 등이 청구될 수 있습니다.
구체적인 거래 조건(납기, A/S 범위, 교환 가능 여부 등)은 발행된 견적서, 발주서 확인 메일, 납품서 등에 명시된 내용을 우선합니다.
도움이 필요한 경우 견적서에 명시된 지니어스 영업부 담당자에게 문의해 주시기 바랍니다.
