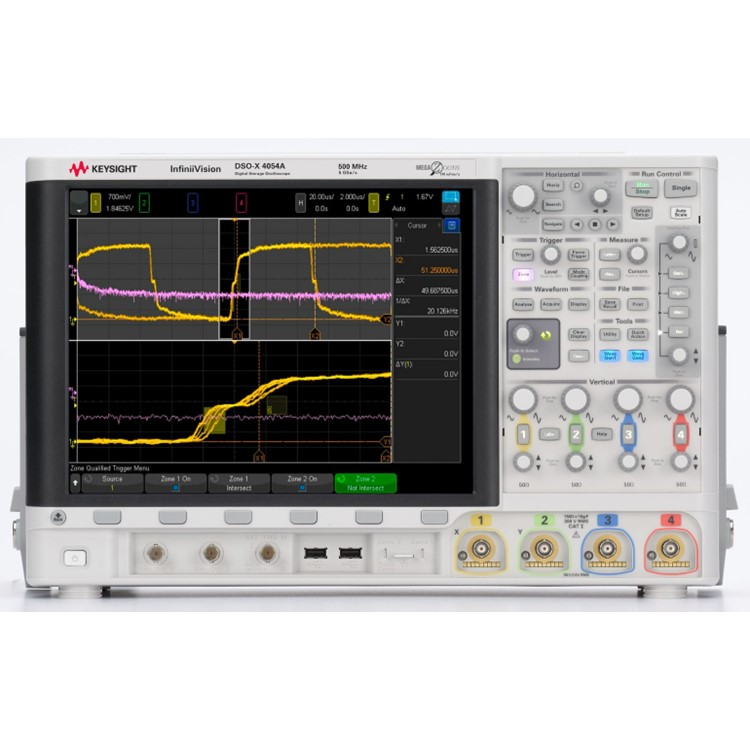

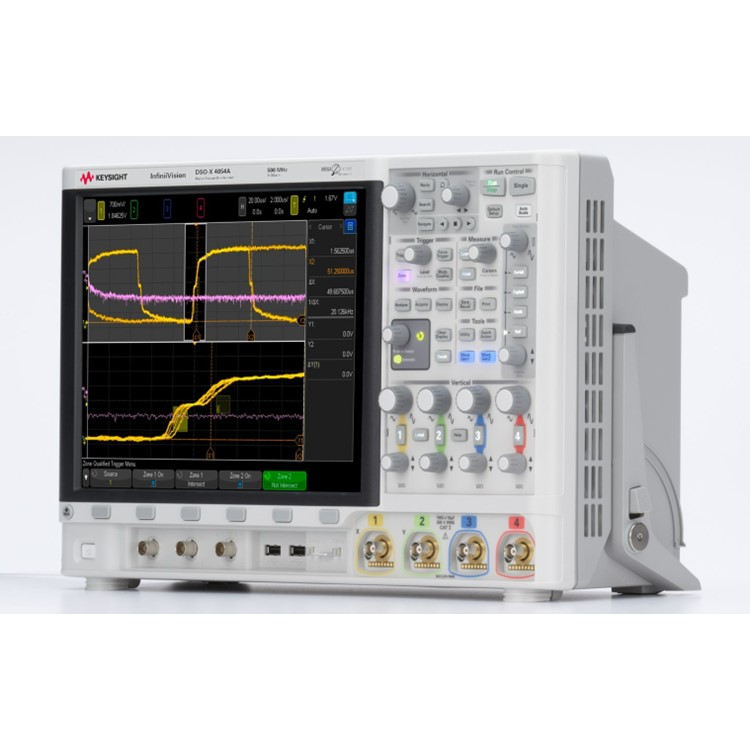

KEYSIGHT DSOX4054A 오실로스코프: 500 MHz, 아날로그 4채널
KEYSIGHT DSOX4054A 오실로스코프: 500 MHz, 아날로그 4채널
KEYSIGHT DSOX4054A Oscilloscope: 500 MHz, 4 Analog Channels
- 4000 X-시리즈는 12.1인치 디스플레이, 정전식 터치스크린 기술, InfiniiScan Zone 터치 트리거, 초당 1백만 개 속도의 파형 업데이트, MegaZoom IV 스마트 메모리 기술, 기본 옵션 세그먼트 메모리 기능을 제공합니다.
원산지 USA
제조사 KEYSIGHT
브랜드 KEYSIGHT
무게 1kg
택배 · 기본 무료
KEYSIGHT DSOX4054A 제품 정보

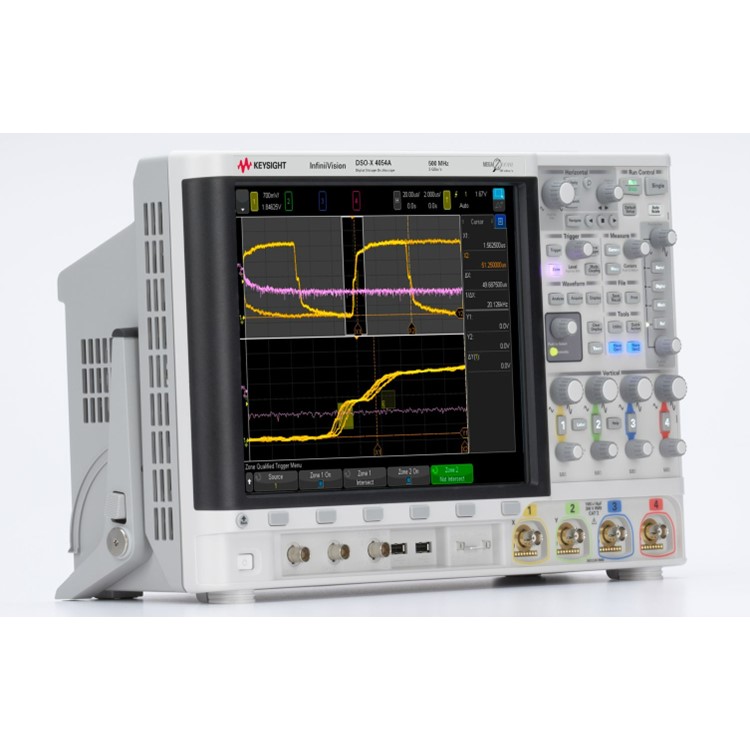

KEYSIGHT DSOX4054A는 500 MHz 대역폭에 아날로그 4채널을 갖춘 InfiniiVision 4000 X-Series 디지털 스토리지 오실로스코프입니다. 4개 채널을 동시에 관찰해 전원·클럭·데이터 신호의 타이밍과 이상 신호를 확인하는 회로 개발·디버깅과 생산 시험에 사용합니다. MegaZoom IV 기술로 초당 100만 파형 이상을 갱신하며, 필요하면 16 디지털 채널(MSO), WaveGen, DVM 등을 라이선스로 추가할 수 있습니다.
핵심 특징
- 500 MHz 대역폭, 상승 시간 700 ps 이하, 아날로그 4채널

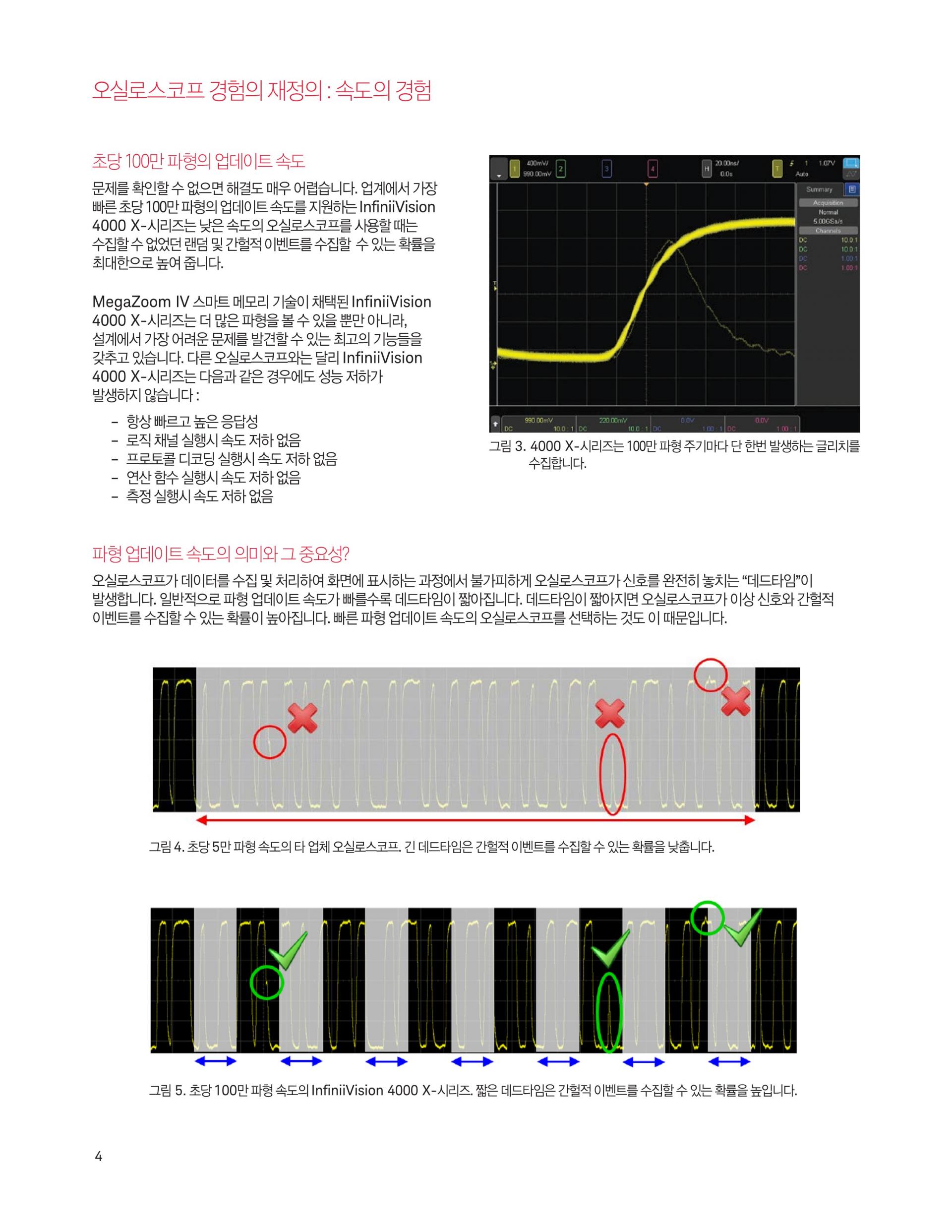

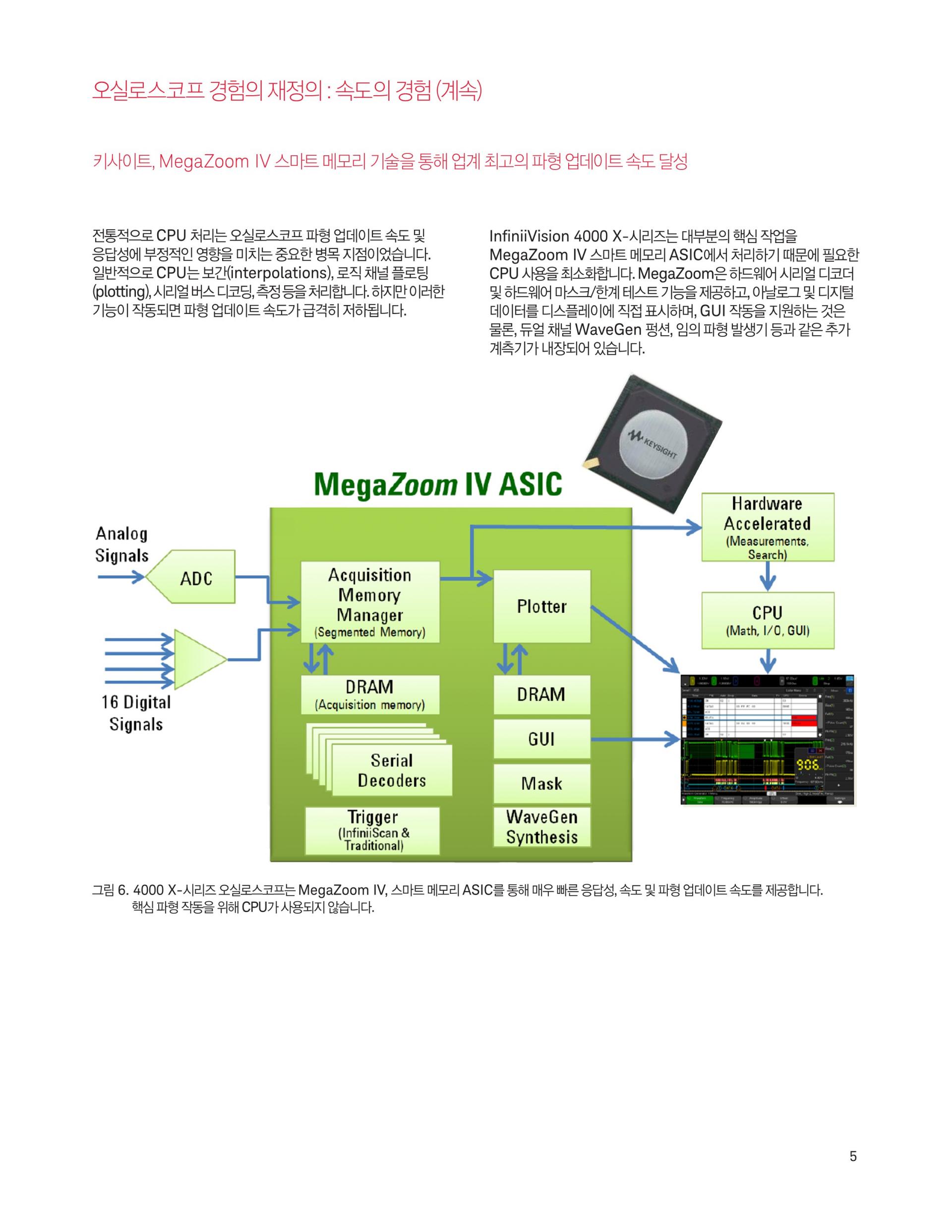

- MegaZoom IV 스마트 메모리 기술로 초당 1,000,000 파형 이상 업데이트

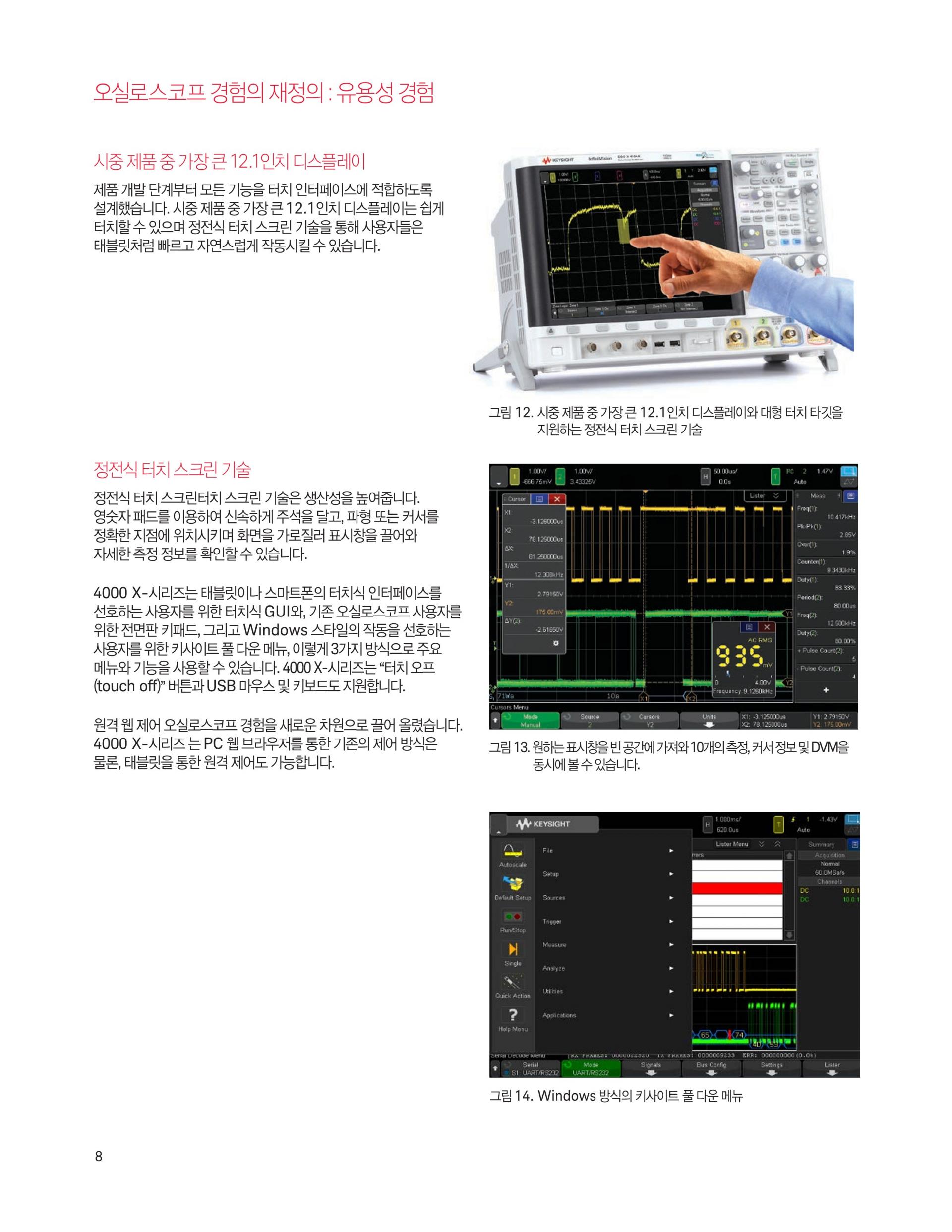

- 12.1인치 정전식 터치 디스플레이와 InfiniiScan 존 터치 트리거(최대 2개 구역)

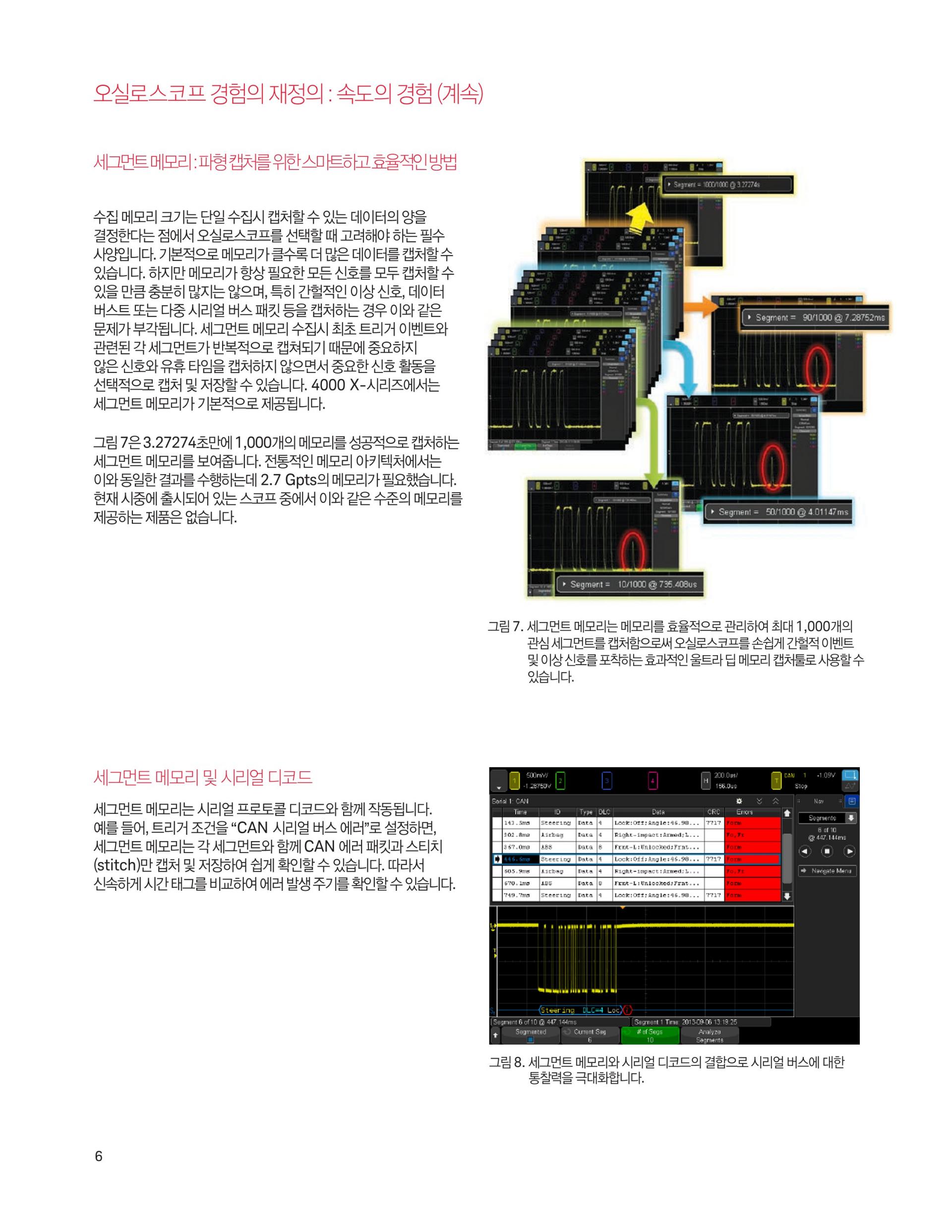

- 4 Mpts 메모리와 기본 세그먼트 메모리(최대 1,000 세그먼트)로 간헐적 이벤트 수집

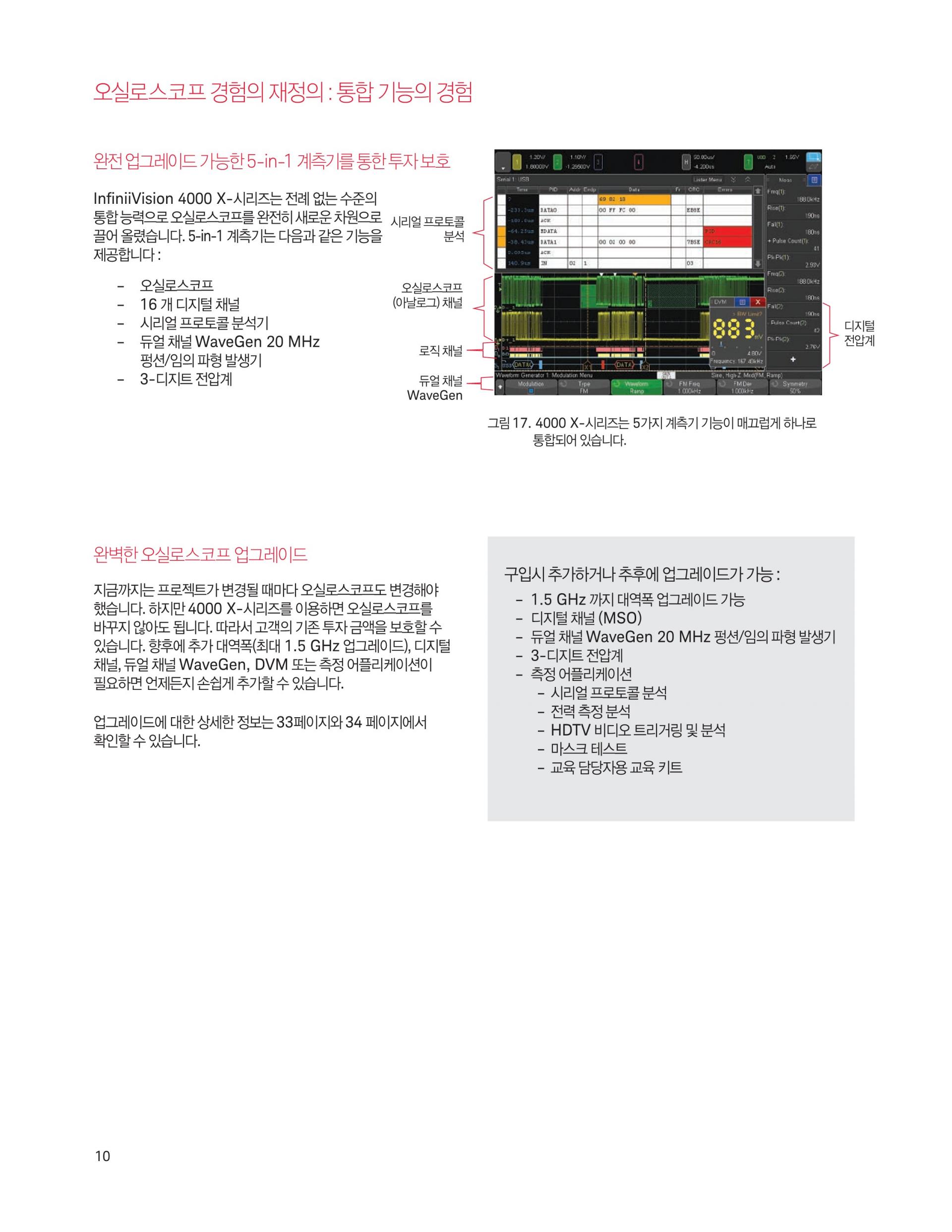

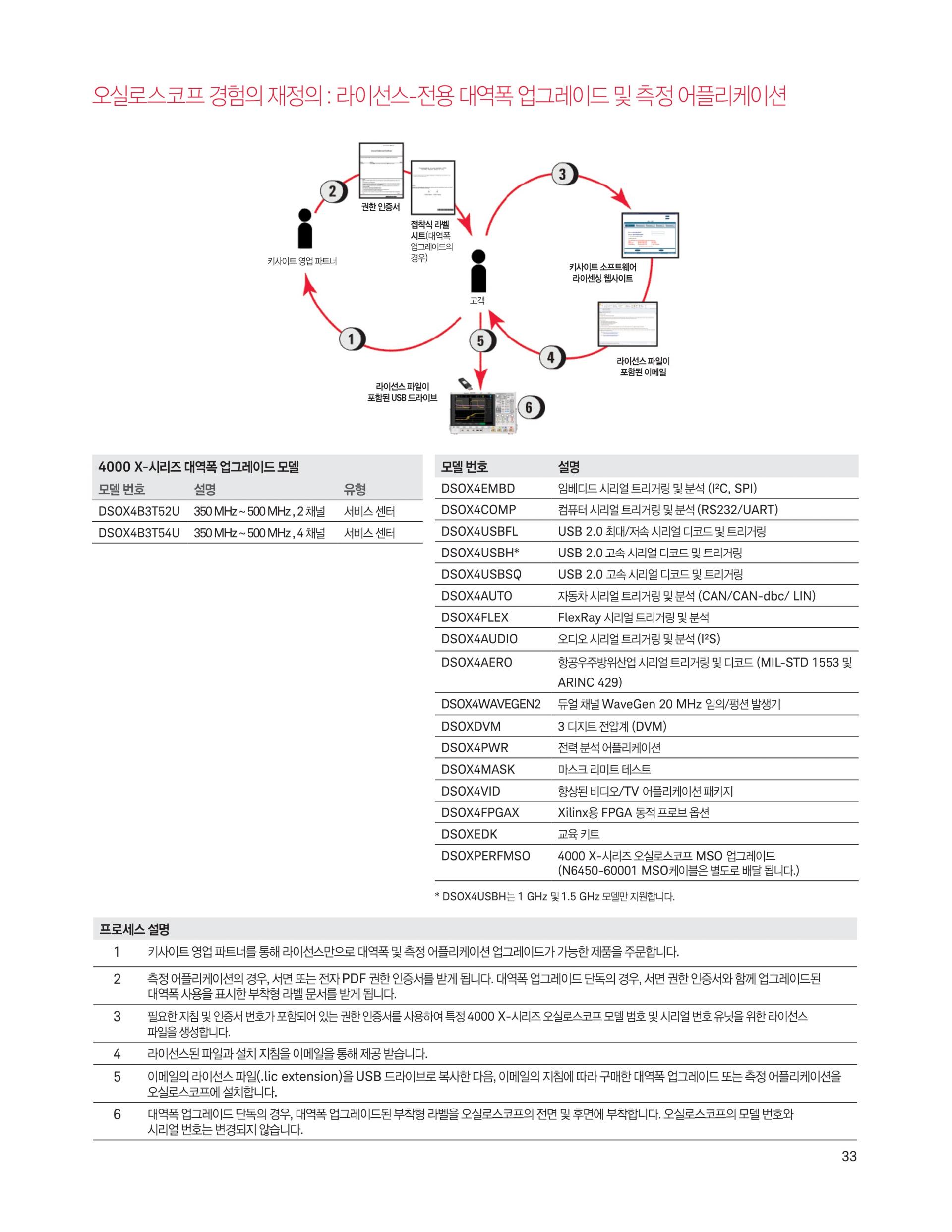

- 16 디지털 채널(MSO)·WaveGen·DVM·시리얼 분석을 구매 후에도 라이선스로 추가 가능

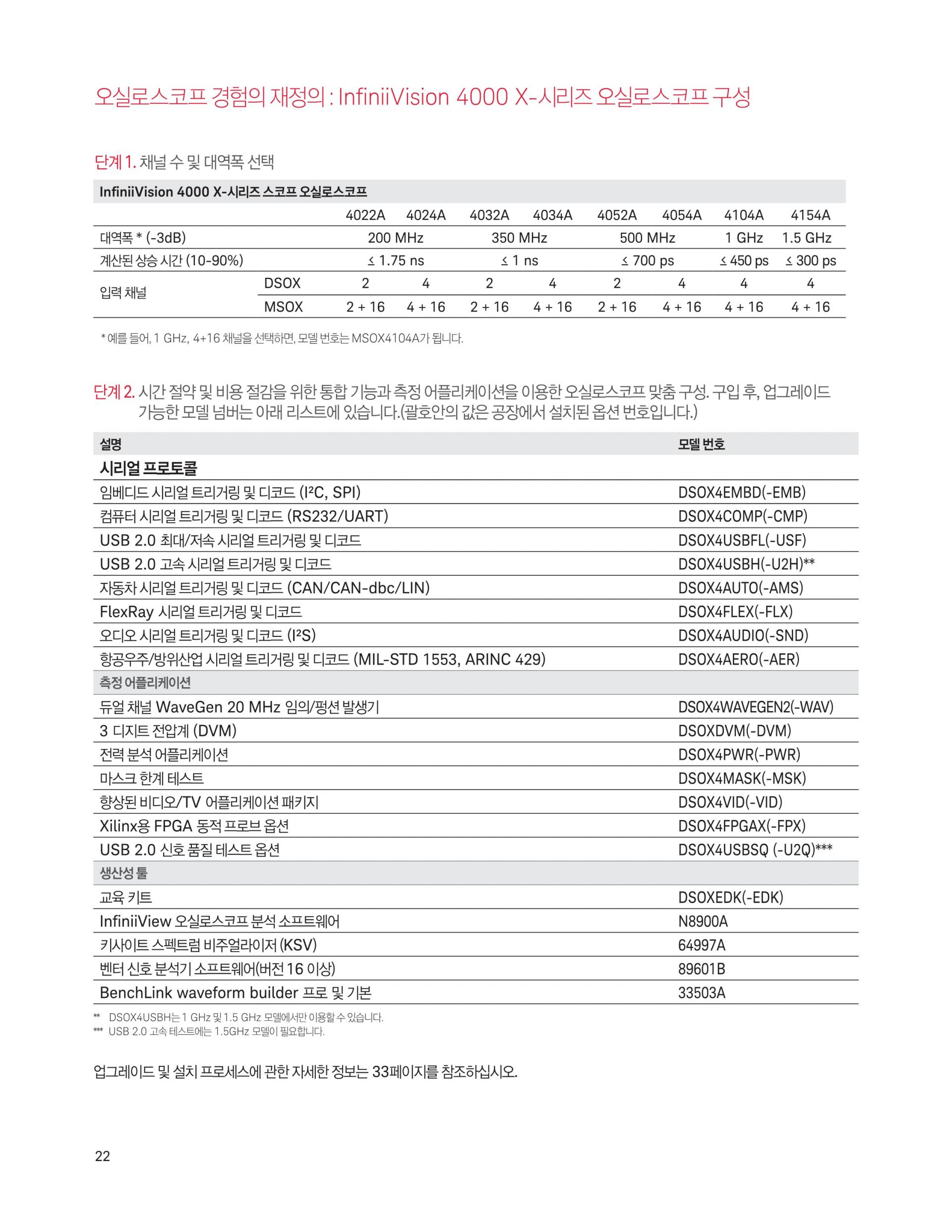

선택 가이드
- 16 디지털 채널이 필요하면 MSO 업그레이드(DSOXPERFMSO)를 함께 선택하세요. 업그레이드 시 N6450-60001 MSO 케이블이 포함됩니다

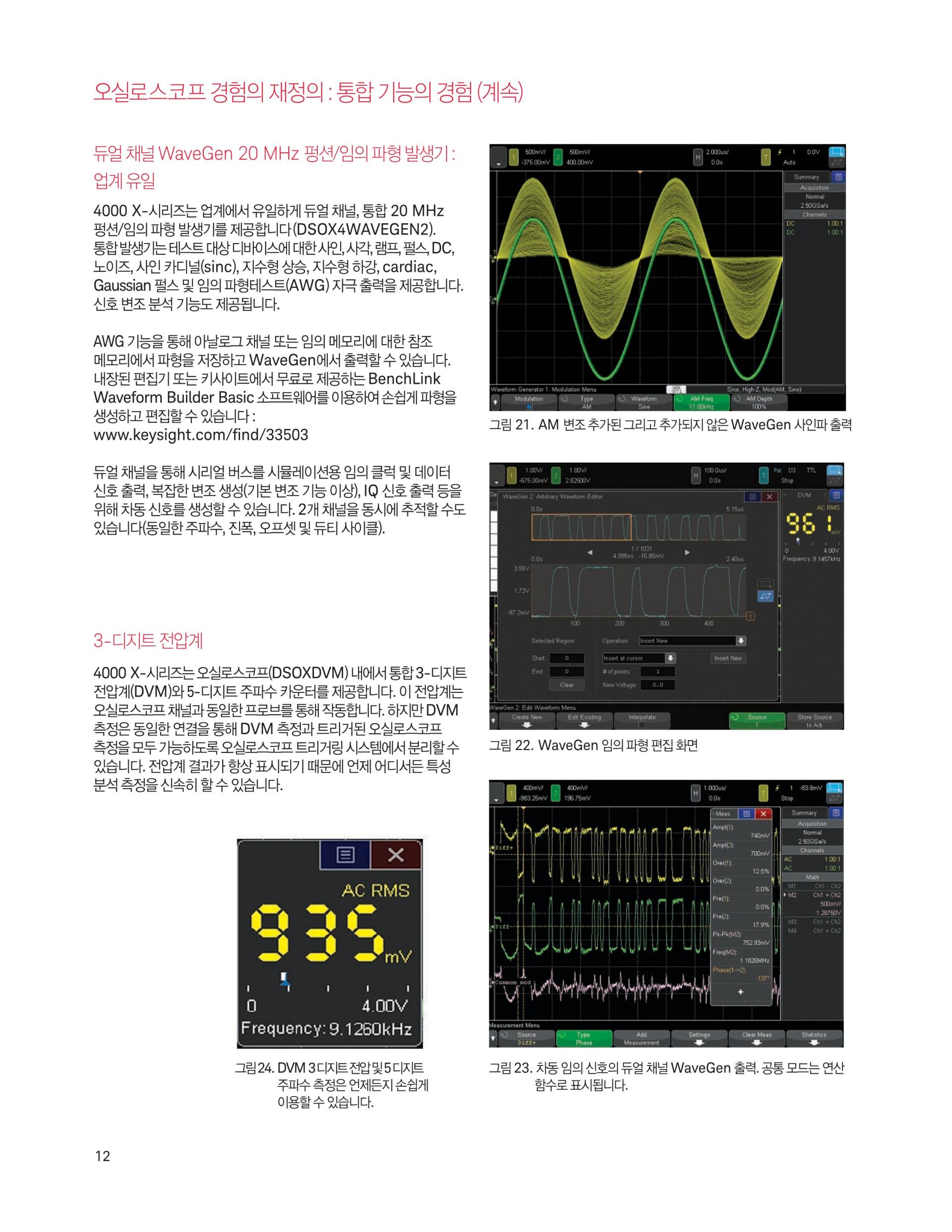

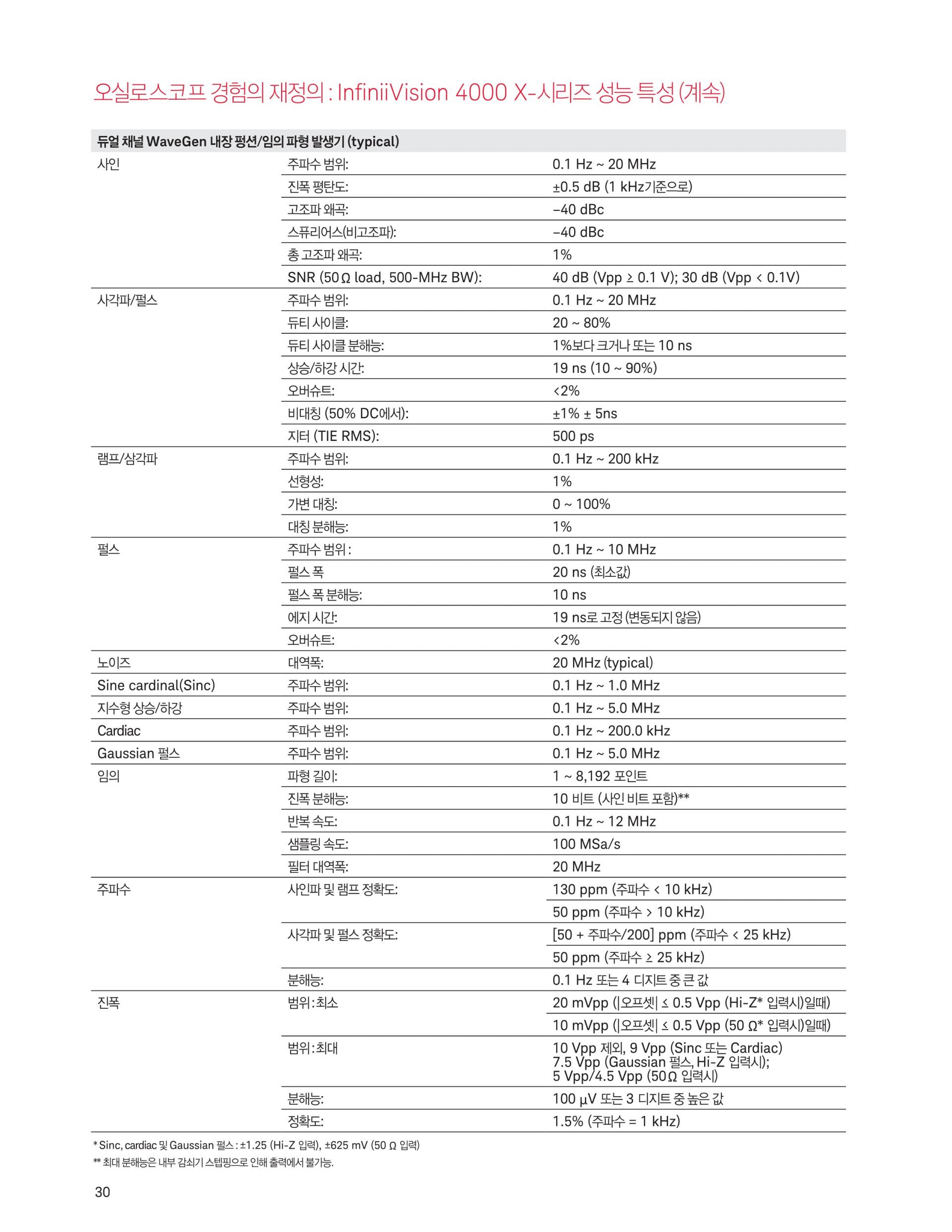

- 듀얼 채널 20 MHz 함수/임의 파형 발생기(DSOX4WAVEGEN2)와 3자리 디지털 전압계(DSOXDVM)는 옵션입니다

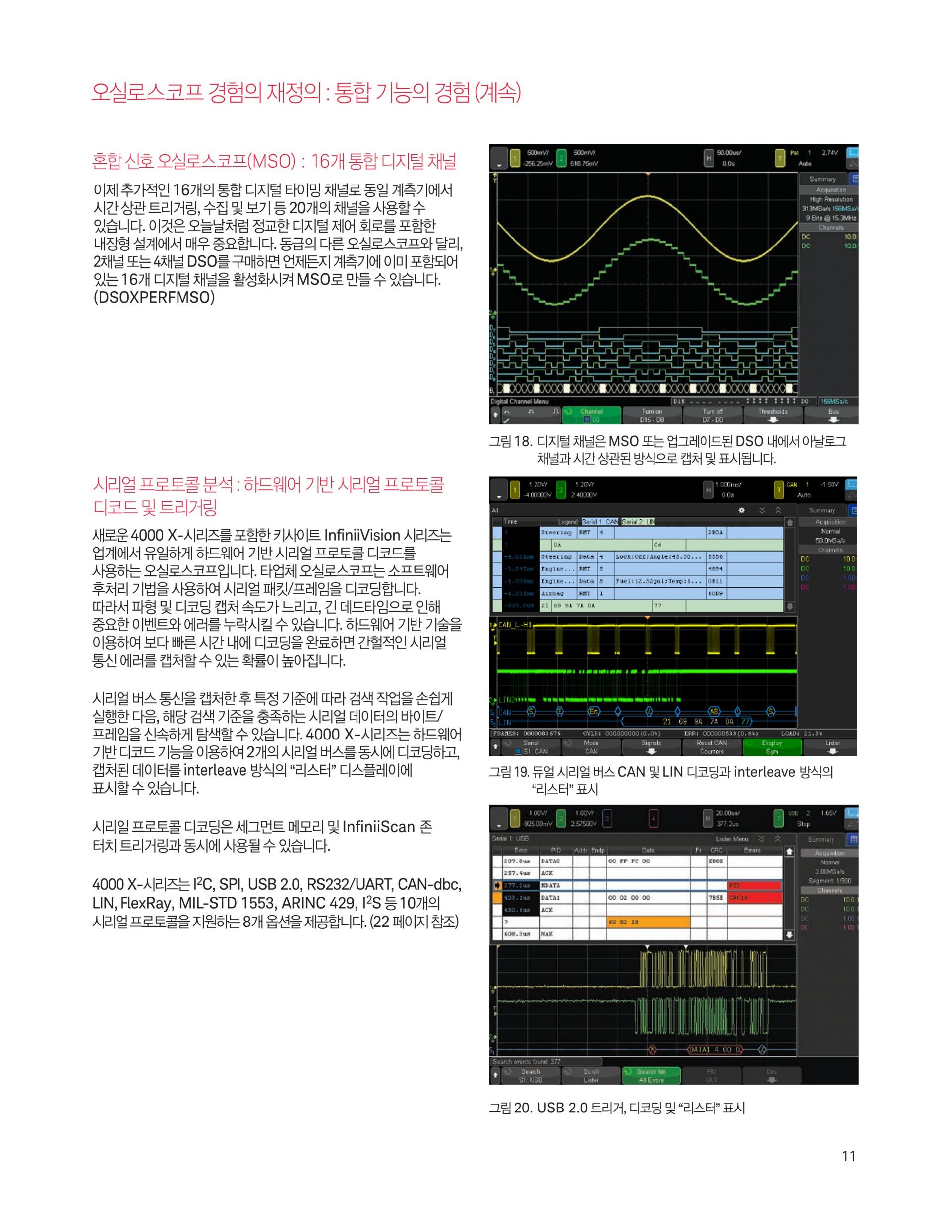

- 시리얼 트리거·디코드는 프로토콜별 옵션으로 선택합니다: I2C/SPI(DSOX4EMBD), RS232/UART(DSOX4COMP), USB 2.0 저속/최대 속도(DSOX4USBFL), CAN/CAN-dbc/LIN(DSOX4AUTO), FlexRay(DSOX4FLEX), I2S(DSOX4AUDIO), MIL-STD 1553·ARINC 429(DSOX4AERO)
- USB 2.0 고속 시리얼 트리거·디코드(DSOX4USBH)는 1 GHz·1.5 GHz 모델 전용이라 이 모델에서는 선택할 수 없습니다

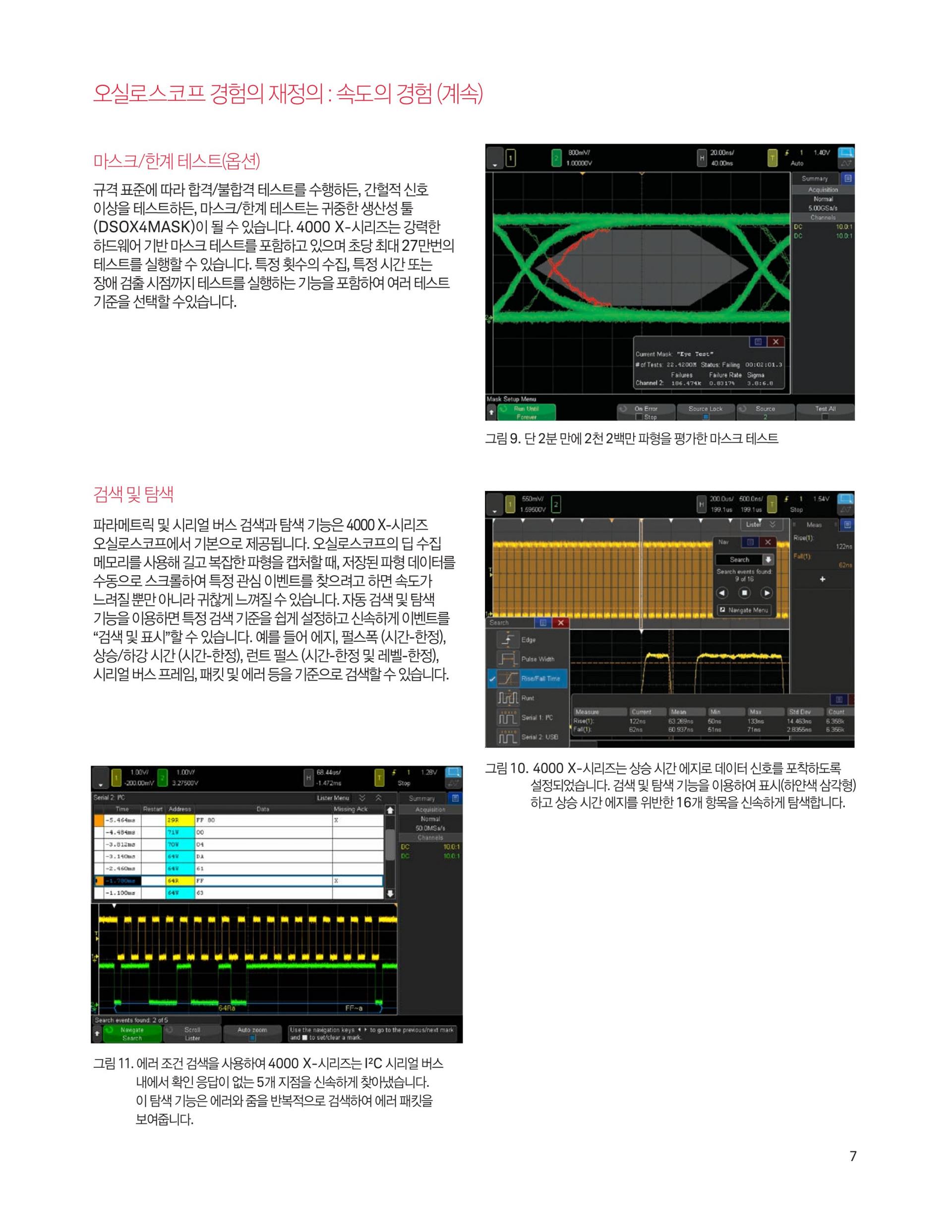

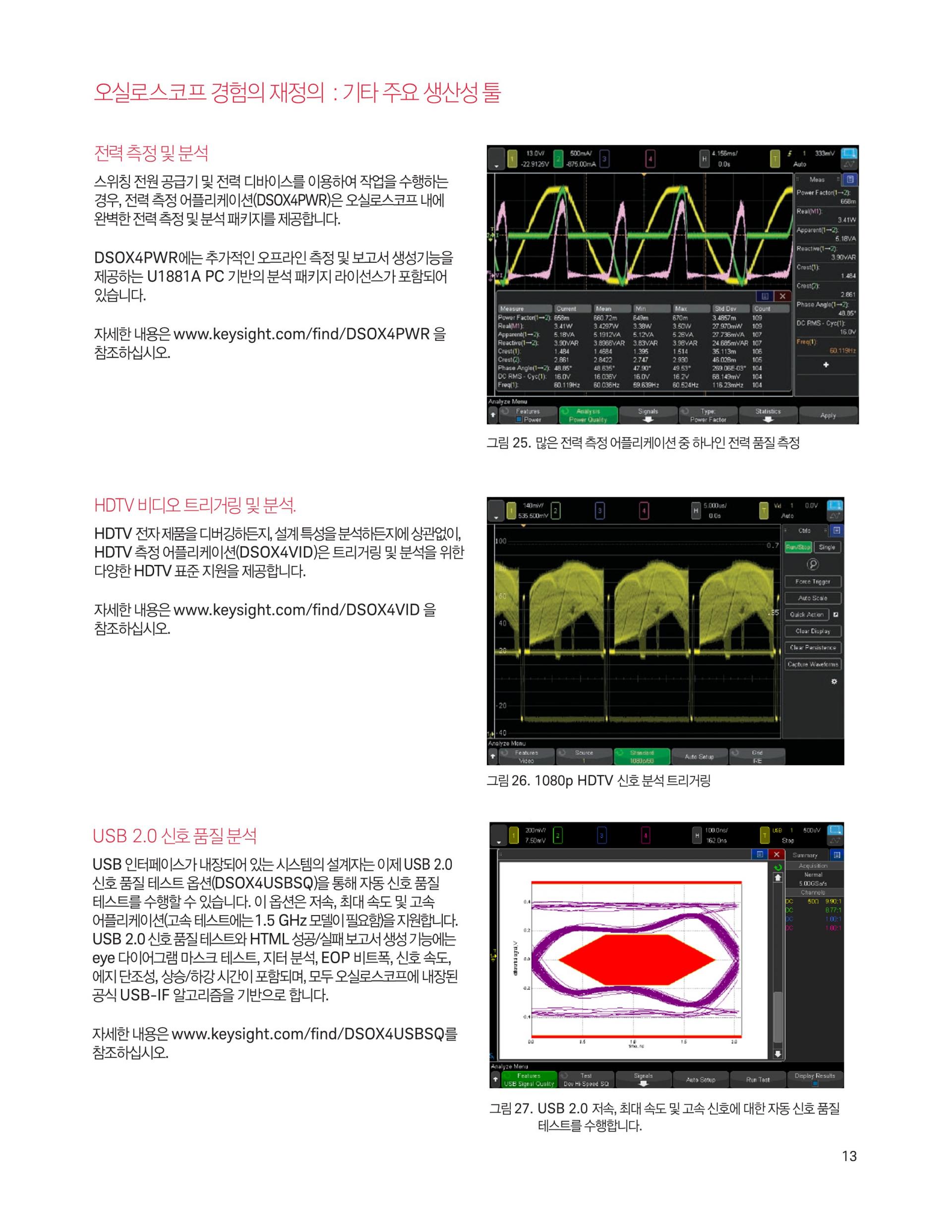

- 마스크 한계 테스트(DSOX4MASK), 전력 분석(DSOX4PWR), 향상된 비디오/TV(DSOX4VID)는 별도 옵션입니다

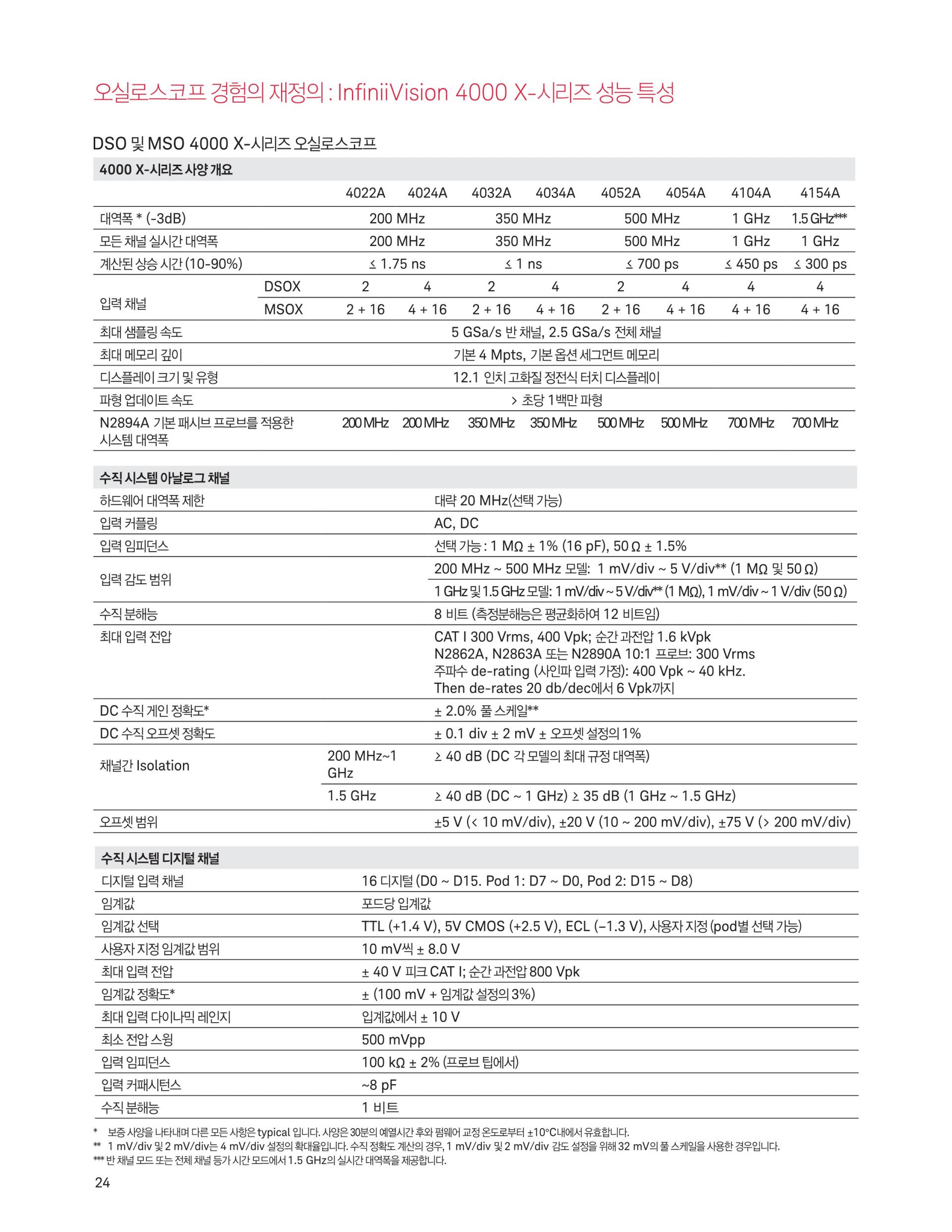

주요 사양
| 모델 | DSOX4054A (InfiniiVision 4000 X-Series 디지털 스토리지 오실로스코프) |
|---|---|
| 대역폭(-3 dB) | 500 MHz (모든 채널 실시간) |
| 계산된 상승 시간(10~90%) | ≤ 700 ps |
| 입력 채널 | 아날로그 4채널 |
| N2894A 기본 프로브 사용 시 시스템 대역폭 | 500 MHz |
| 최대 샘플링 속도 | 5 GSa/s(인터리브 반 채널), 2.5 GSa/s(전체 채널) |
| 최대 레코드 길이 | 4 Mpts(인터리브 반 채널), 2 Mpts(전체 채널) |
| 세그먼트 메모리 | 기본 제공, 최대 1,000 세그먼트, 재준비 시간 1 µs |
| 파형 업데이트 속도 | 1,000,000 wfm/s 초과 |

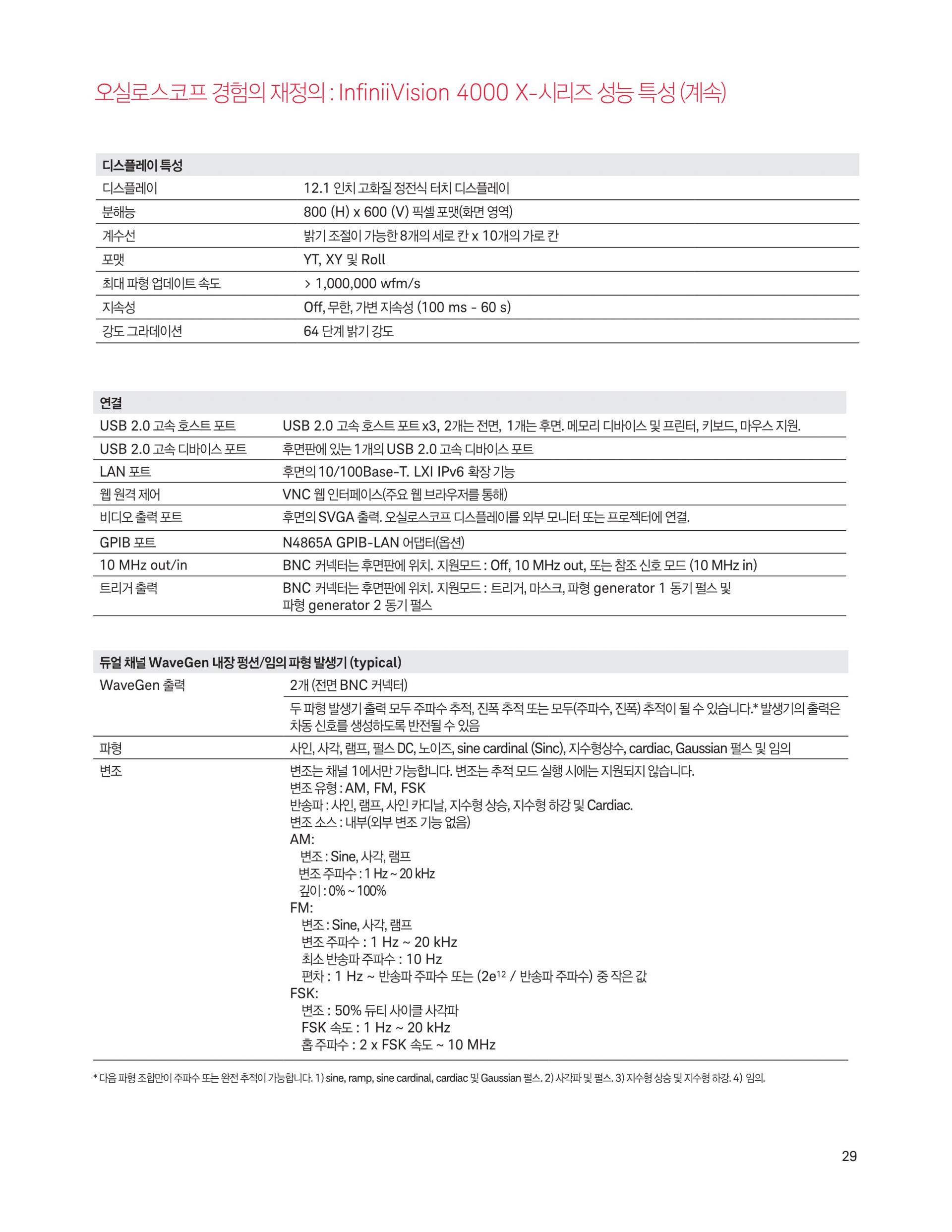

| 디스플레이 | 12.1인치 정전식 터치 디스플레이, 800 × 600 픽셀 |
| 입력 커플링 | AC, DC |
| 입력 임피던스 | 1 MΩ ± 1% (16 pF) / 50 Ω ± 1.5% 선택 |
| 입력 감도 범위 | 1 mV/div ~ 5 V/div (1 MΩ 및 50 Ω) |
| 수직 분해능 | 8비트 (평균화 시 측정 분해능 12비트) |
| 최대 입력 전압 | CAT I 300 Vrms, 400 Vpk, 순간 과전압 1.6 kVpk |
| DC 수직 게인 정확도 | ± 2.0% 풀 스케일 |
| 하드웨어 대역폭 제한 | 약 20 MHz (선택 가능) |
| 채널 간 절연 | 40 dB 이상 (DC ~ 최대 규정 대역폭) |
| 시간축 정확도 | ±10 ppm |
| 존 터치 트리거 | 화면에 그린 구역 최대 2개, must intersect / must not intersect 조건, 200,000 wfm/s 이상 유지 |
| 펄스폭·패턴·런트 트리거 최소 설정 | 2 ns |
| 상승/하강 시간 트리거 최소 설정 | 1 ns |
| 연결 | USB 2.0 고속 호스트 3개(전면 2, 후면 1), USB 2.0 고속 디바이스 1개, 10/100Base-T LAN(LXI), SVGA 출력, 10 MHz 입출력, 트리거 출력 |
| GPIB | N4865A GPIB-LAN 어댑터(옵션) |
| 전원 | 100~120 V 50/60/400 Hz, 100~240 V 50/60 Hz, 최대 120 W |
| 온도 | 작동 0 ~ +50 ℃, 비작동 -30 ~ +70 ℃ |
| 고도 | 작동 최대 3,000 m |
| 크기 | 454(W) × 275(H) × 156(D) mm |
| 무게 | 6.3 kg (선적 시 11.4 kg) |
사양은 제조사 제공 자료 기준이며, 별도 표기가 없는 값은 대표값입니다.
구성품
- 채널당 N2894A 700 MHz 패시브 프로브(10:1 감쇠) 1개
- 현지화된 전원 코드
- 전면판 커버
- 사용자 가이드·서비스 가이드·프로그래머 매뉴얼 CD
키사이트 ・ KEYSIGHT
DSOX4054A
오실로스코프: 500 MHz, 아날로그 4채널
DSOX4054A Oscilloscope: 500 MHz, 4 Analog Channels
주요 특징
- 500 MHz
- 아날로그 4채널
- 12.1인치의 대형 정전식 터치 스크린으로 간편하게 신호 확인
- 독점 기능인 Zone 터치 트리거링으로 수 초 내에 신호 분리
- 4 Mpts의 메모리와 표준 세그먼트 메모리로 더 많은 데이터 수집
- 1,000,000 wfms/s의 업데이트 속도로 더 많은 신호를 상세하게 확인
- 본체 구매 후, 모든 옵션 별도 업그레이드 가능. 간편하게 측정기능 확장: 대역폭, 디지털 채널, 듀얼 채널 20 MHz 임의 파형 발생기(WaveGen), 3디지트 디지털 전압계(DVM), 시리얼 트리거 및 분석 그리고 마스크 테스트 기능 추가
포함 사항:
- 3년 워런티(패시브 프로브 등 일련번호가 부여되지 않은 액세서리는 90일)
- 교정 성적서, 교정 간격 2년
- 채널당 1개의 N2894A 700 MHz, 10:1 패시브 프로브(10:1 감쇠)
- 현지에 맞는 전면판 오버레이와 영어, 중국어(간체 및 번체), 프랑스어, 독일어, 이탈리아어, 일본어, 한국어, 포르투갈어, 러시아어 그리고 스페인어를 지원하는 내장 도움말 시스템
- 현지 전원 코드
- 전면판 커버
- 현지에 맞게 작성된 사용자 가이드, 서비스 가이드 및 프로그래머 매뉴얼이 포함된 설명서 CD
