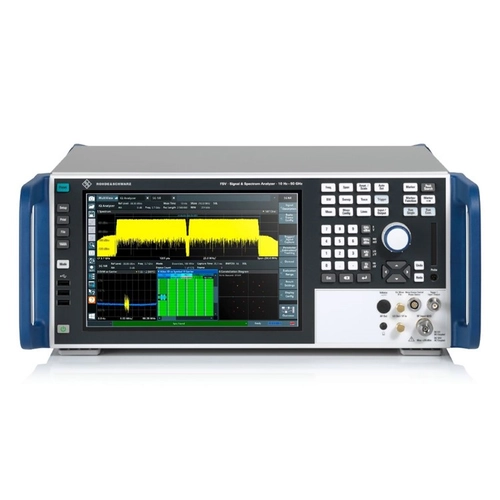

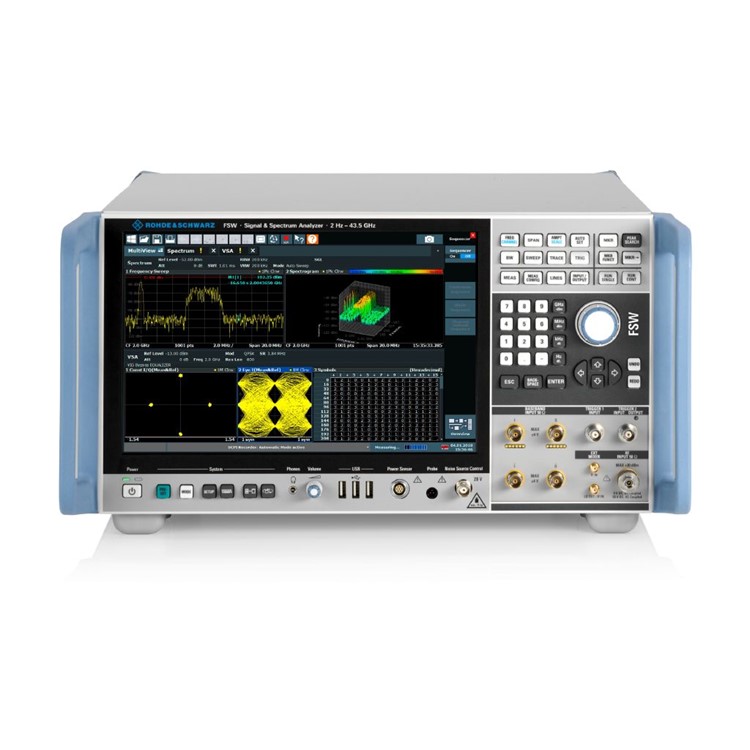

ROHDE & SCHWARZ FSW 신호 및 스펙트럼 분석기
가격문의(상세정보 참조)
ROHDE & SCHWARZ FSW 신호 및 스펙트럼 분석기
ROHDE & SCHWARZ FSW SIGNAL AND SPECTRUM ANALYZER
- 비교 불가한 수준의 낮은 위상 노이즈 성능과 상용 제품 중 가장 뛰어난 감도 성능
- 8.3 GHz 내부 분석 대역폭
- 800 MHz 실시간 분석 대역폭
- SCPI 레코더로 코드 생성 간소화
- 높은 다이내믹 레인지로 뛰어난 EVM 성능 발휘
클릭 하시면 이동합니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
FSW
신호 및 스펙트럼 분석기
FSW SIGNAL AND SPECTRUM ANALYZER

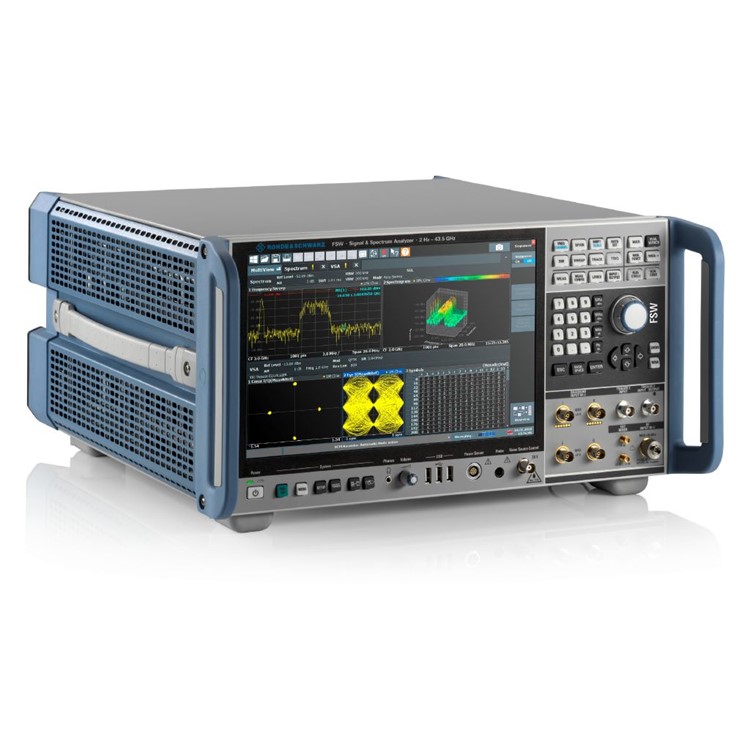

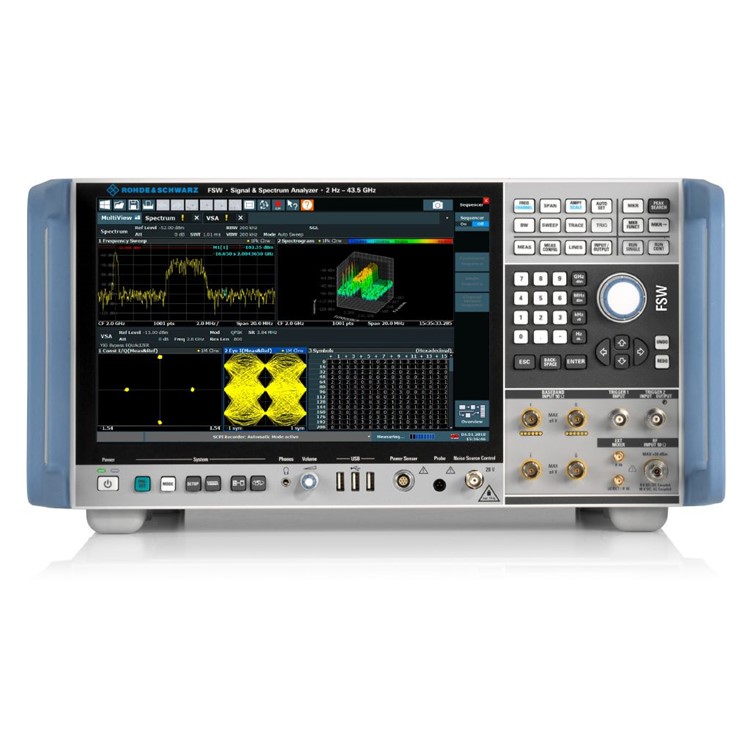

R&S®FSW Signal and Spectrum Analyzer

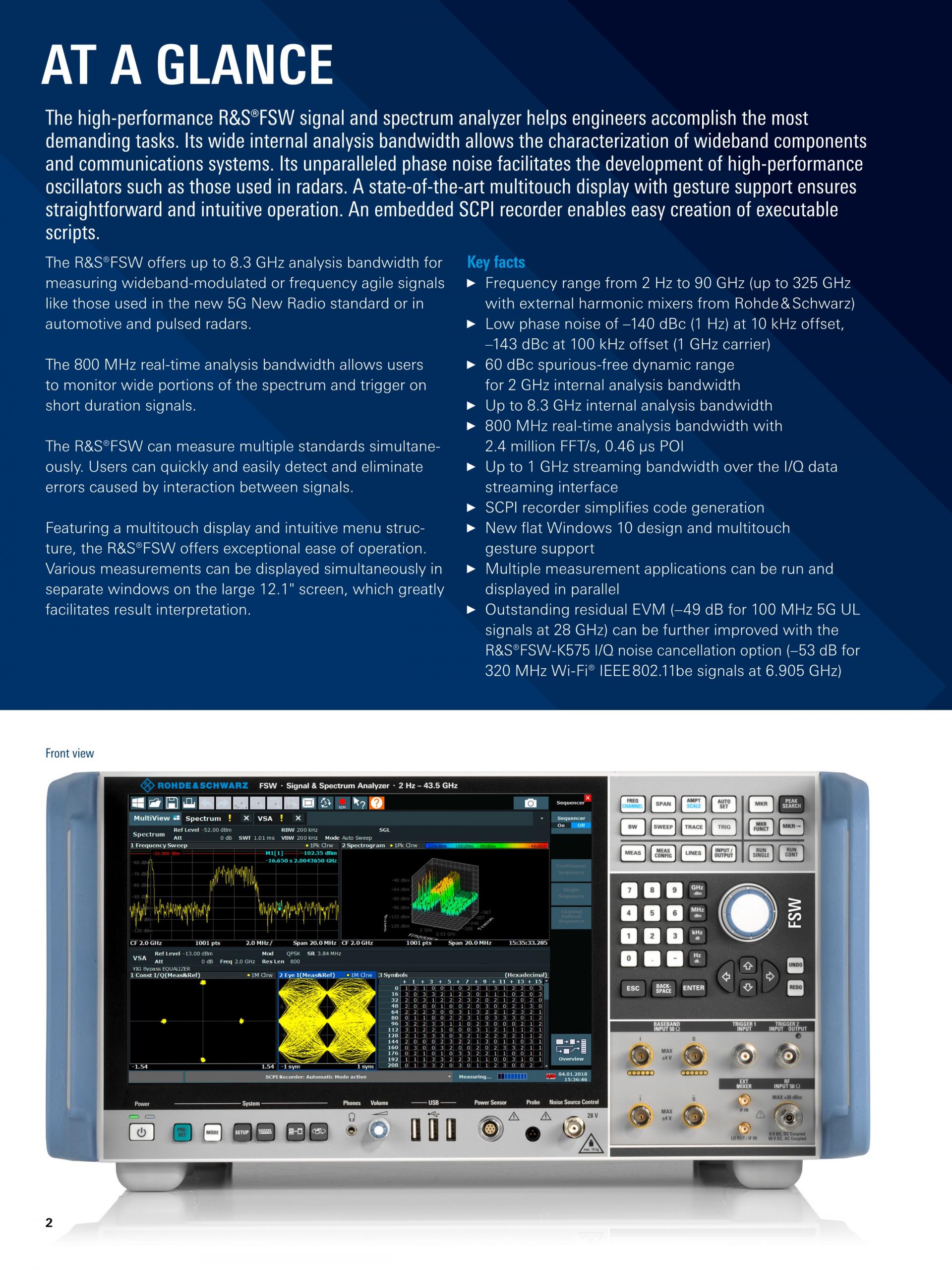

R&S®FSW Signal and Spectrum Analyzer는 복잡한 RF 측정 작업을 완수하기 위한 고성능 필수 측정 장비입니다. 이 분석기는 넓은 내부 분석 대역폭으로 Wideband 컴포넌트와 통신 시스템의 특성을 분석할 수 있습니다. 뛰어난 위상 노이즈 측정 성능으로 레이더 용도의 고성능 오실레이터 개발과 같은 업무를 더욱 효율적으로 진행할 수 있습니다.

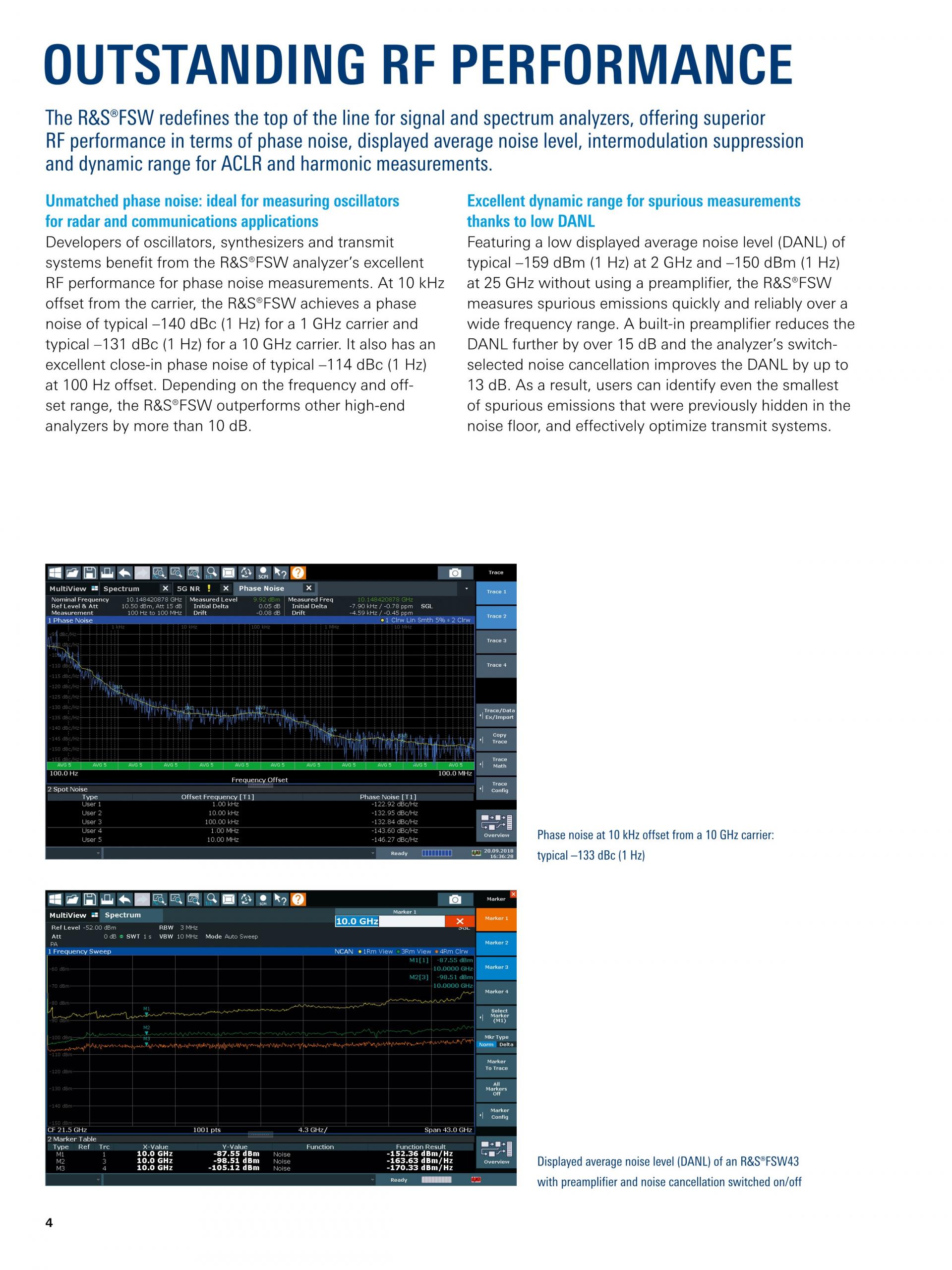

뛰어난 RF 성능

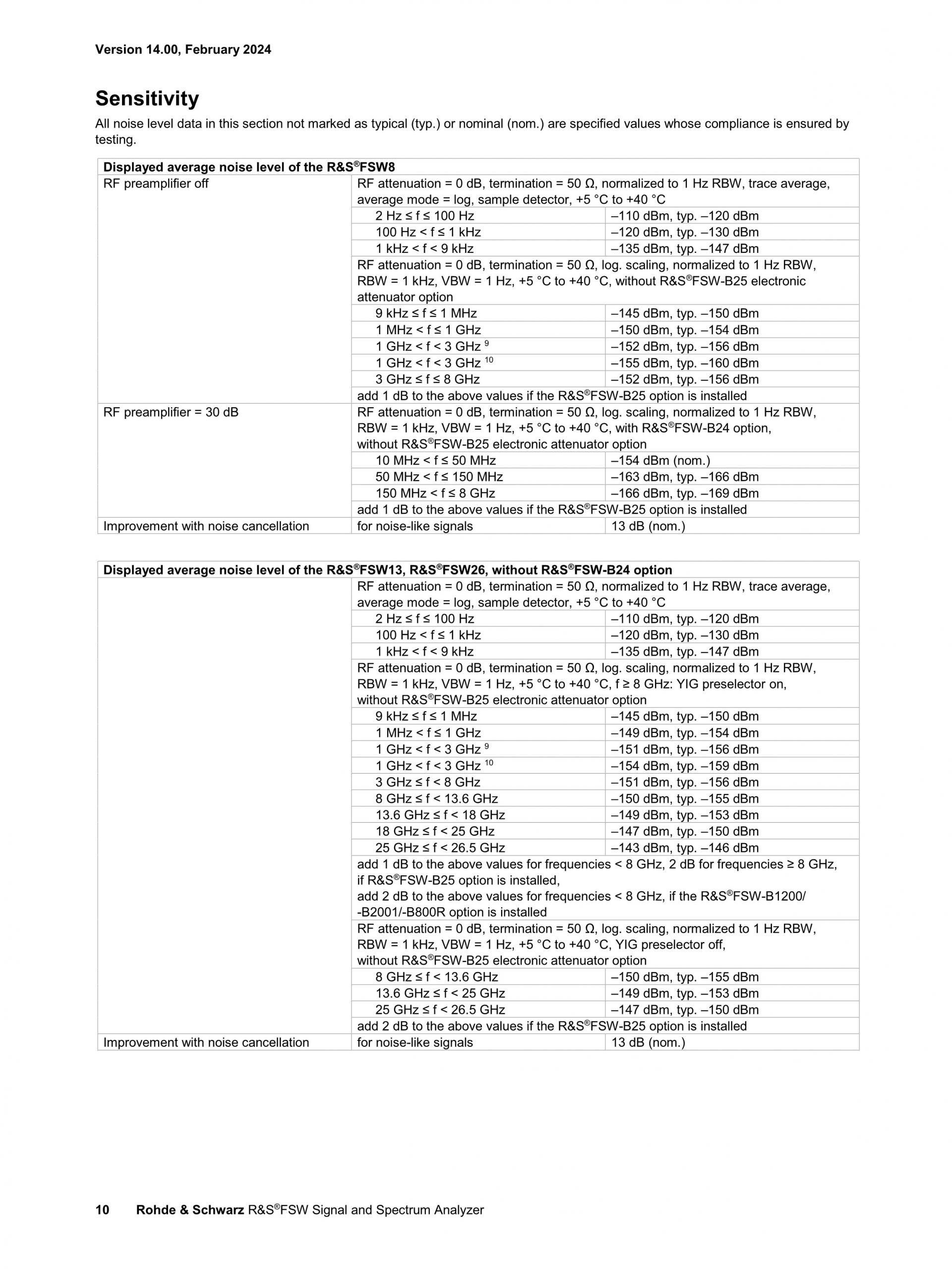

R&S®FSW는 최고의 신호 및 스펙트럼 분석기를 새롭게 정의합니다. 위상 노이즈, DANL(Displayed Average Noise Level), 혼변조 억제, ACLR에 대한 다이내믹 레인지 측면과 고조파 측정에서 뛰어난 RF 성능을 제공합니다. |

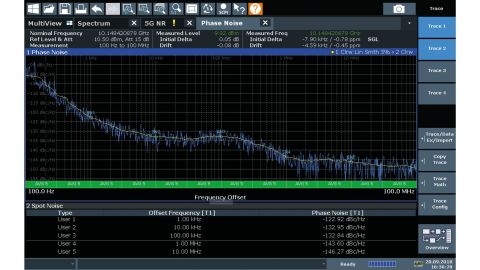

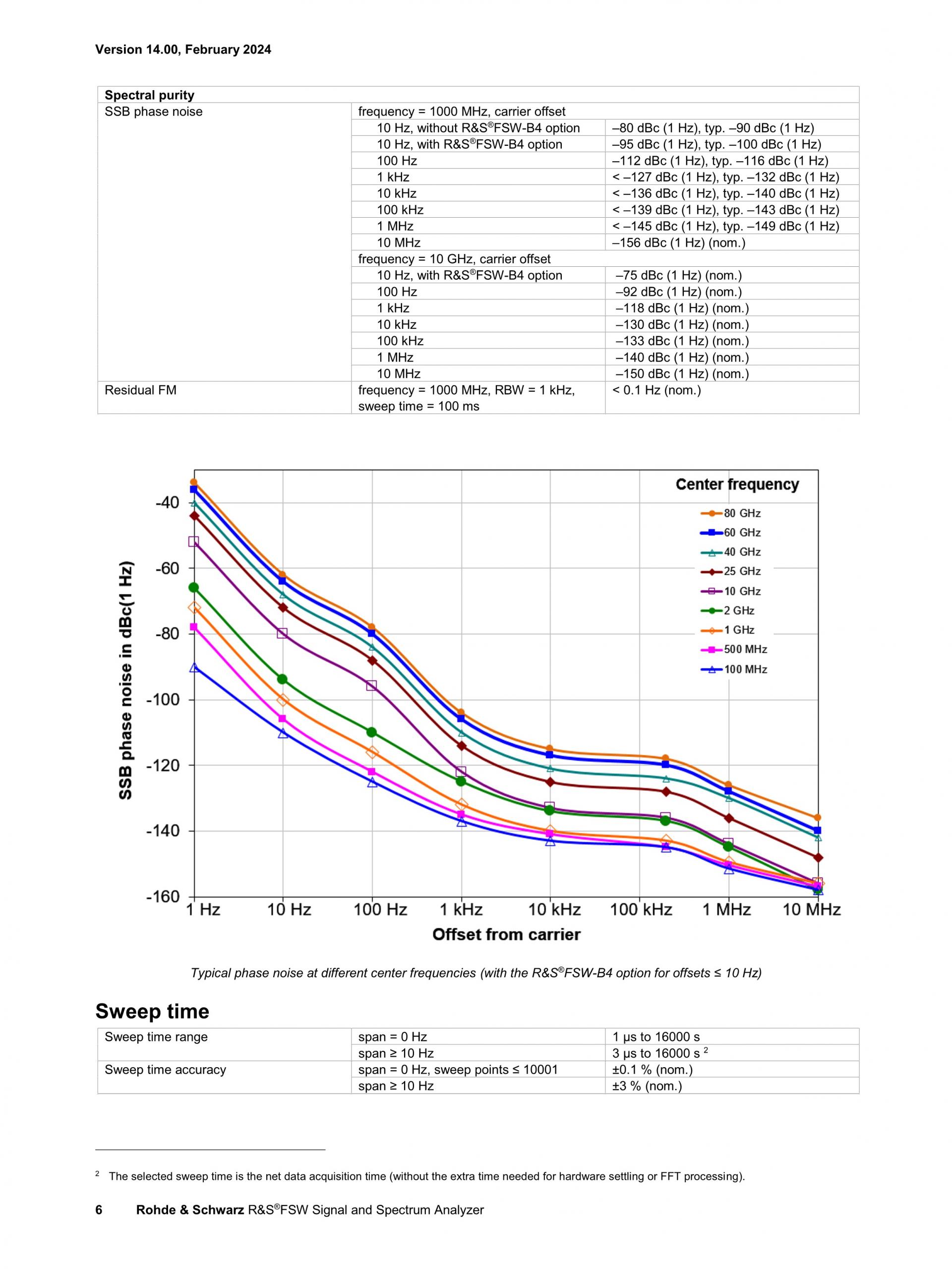

위상 노이즈 10 GHz 캐리어 주파수 기준 10 kHz 오프셋에서의 위상 노이즈: –133dBc (1Hz). |

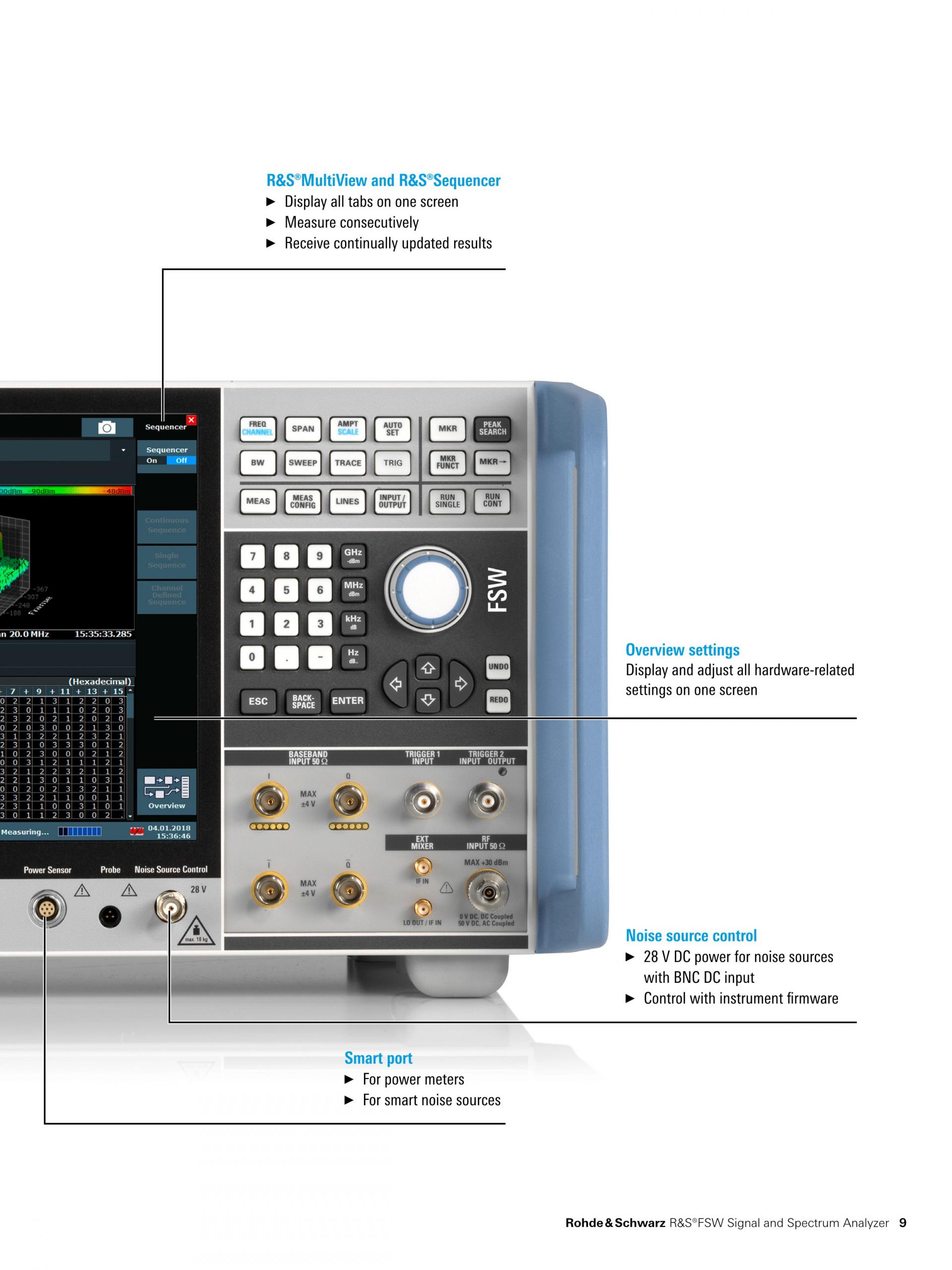

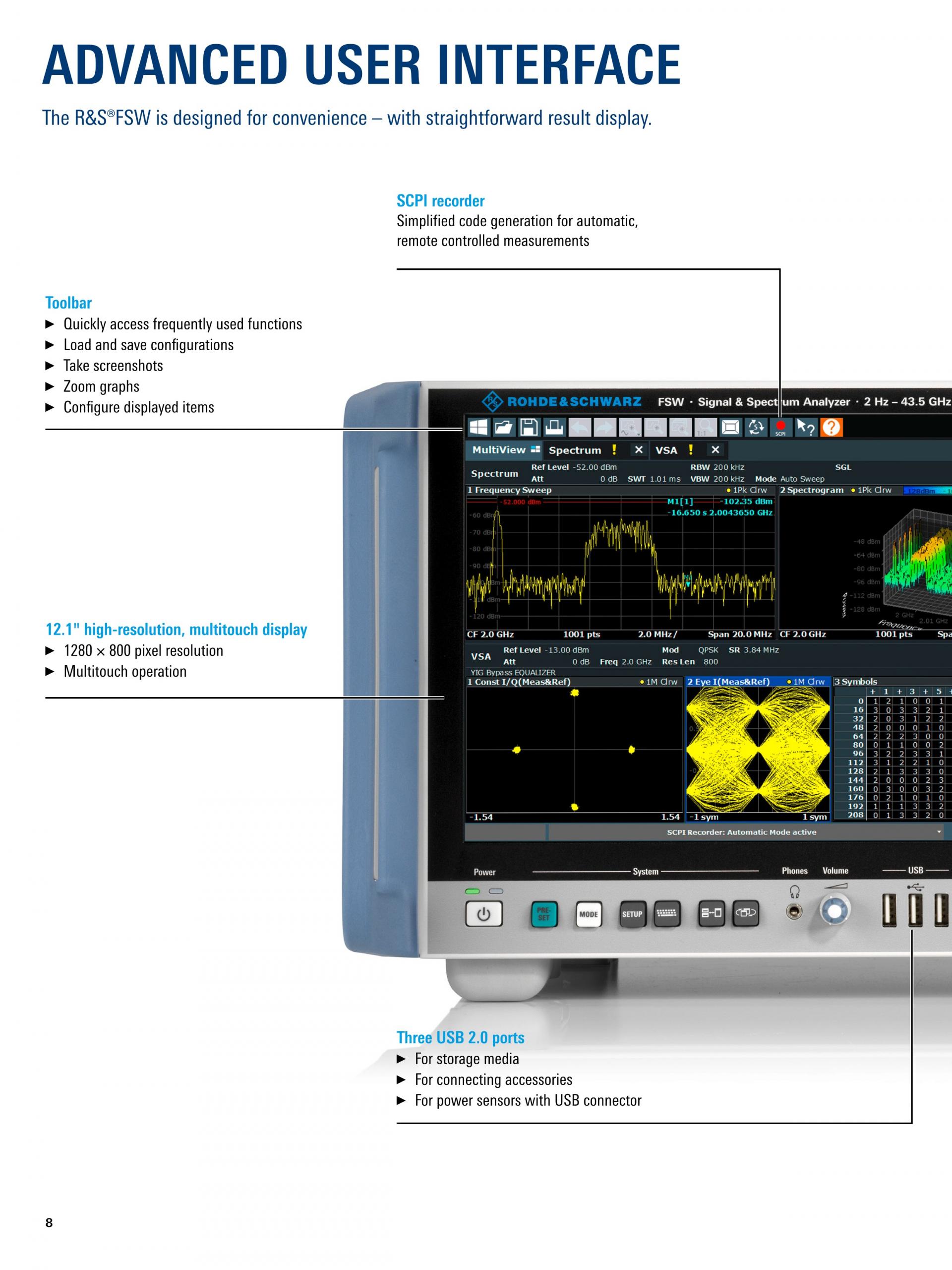

고급 사용자 인터페이스
12.1" 고해상도, 제스처 지원 멀티터치 디스플레이 - Windows 10 모양과 느낌의 평면적 디자인 별도의 창으로 다양한 측정값을 동시에 표시할 수 있어 결과를 쉽게 해석할 수 있습니다 임베디드 SCPI 레코더는 자동, 원격 제어 측정용 코드 발생을 간소화합니다. |
편리한 사용자 인터페이스 12.1" 고해상도, 멀티터치 디스플레이 등의 고급 R&S®FSW. |

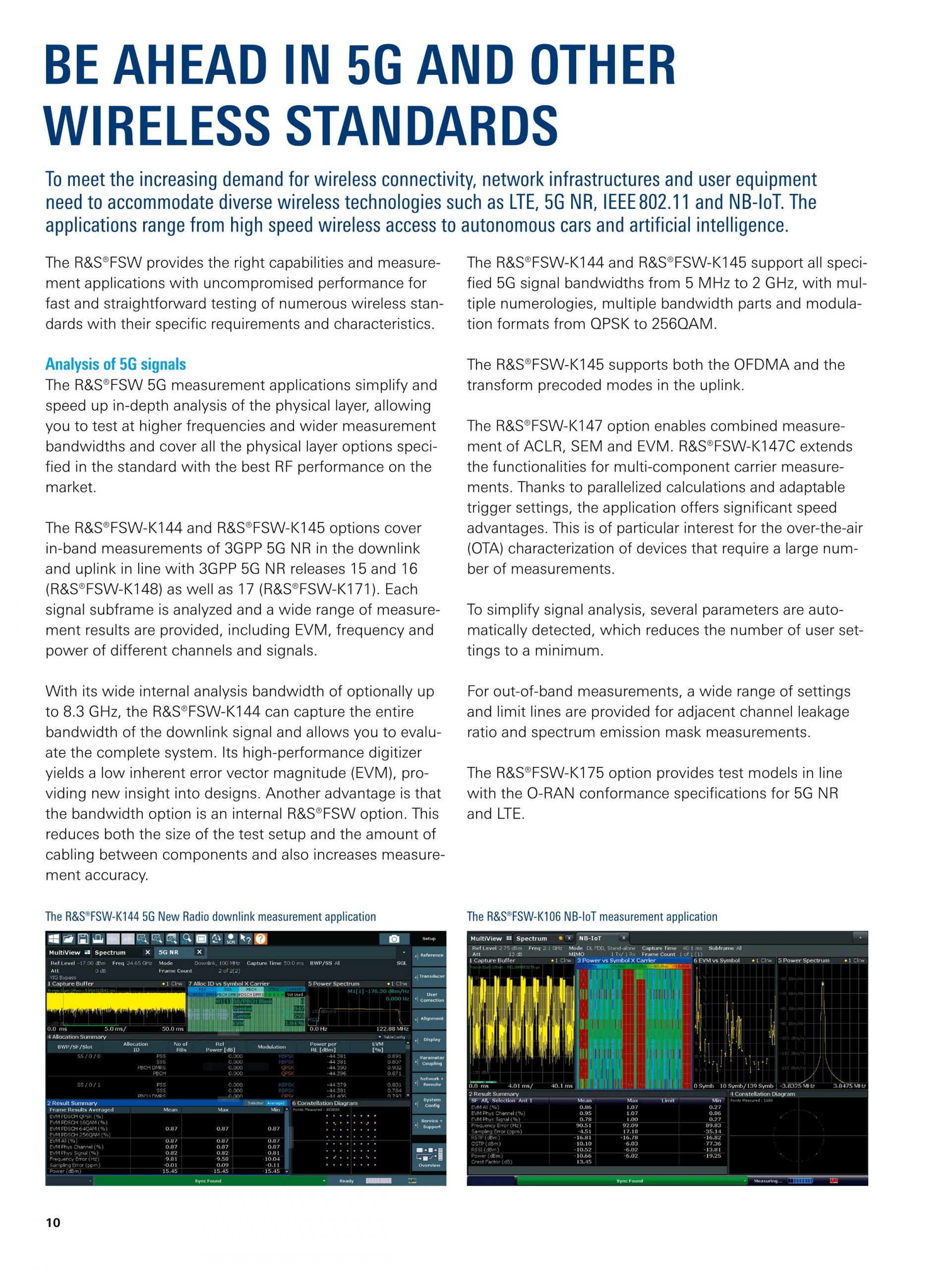

5G 개발에 대한 최신 정보를 받아보십시오

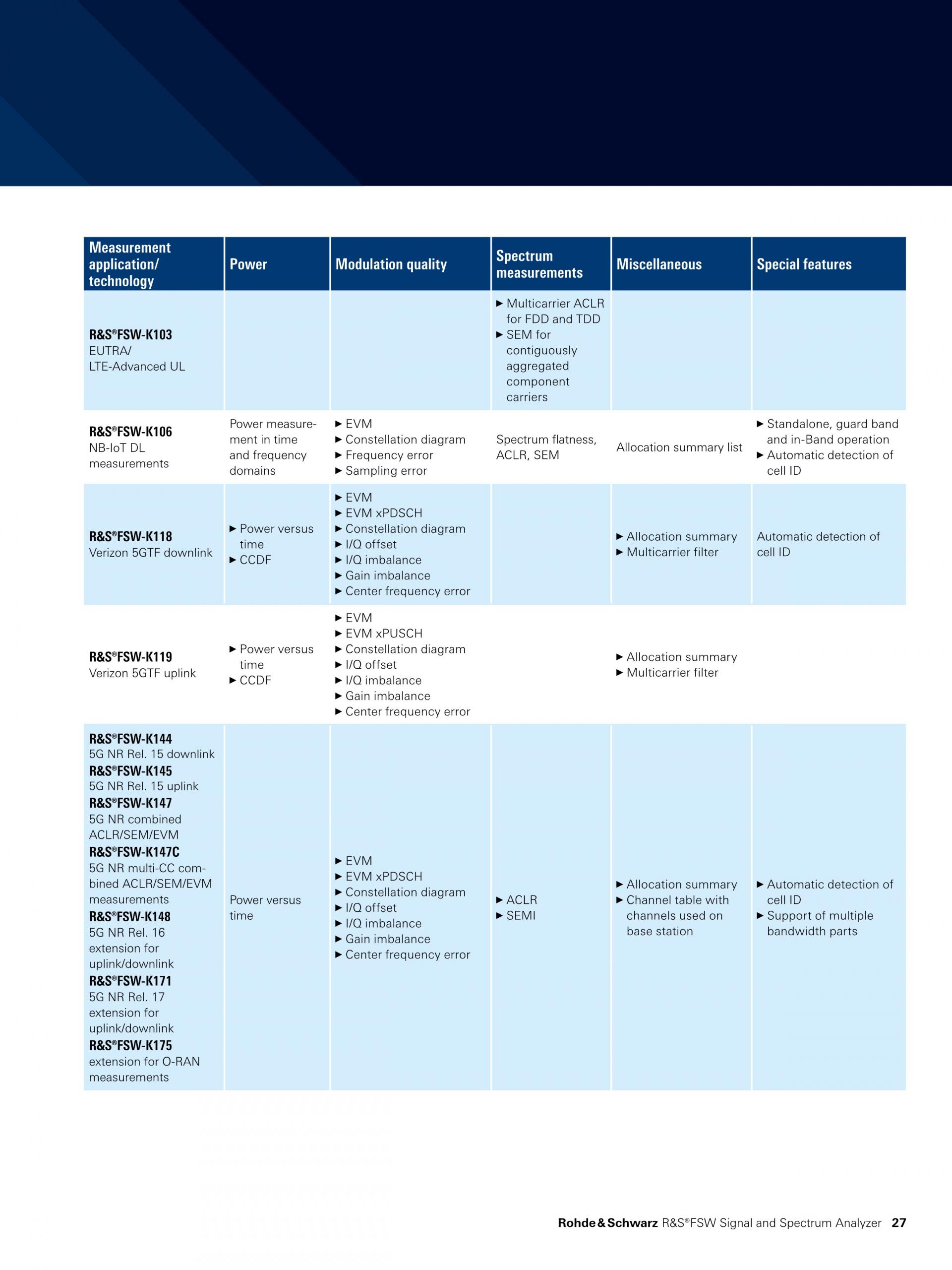

R&S®FSW는 최대 8.3 GHz까지 확장 가능한 넓은 내부 분석 대역폭으로 다운링크 신호의 전체 대역폭을 캡처하고 전체 시스템을 평가할 수 있습니다. R&S®FSW-K144 및 R&S®FSW-K145 옵션은 다운링크 및 업링크에서 3GPP 5G NR의 대역 내 측정을 지원합니다. 각 신호 서브프레임을 분석하고, EVM, 주파수 및 다양한 채널과 신호의 파워와 같은 다양한 측정 결과를 제공합니다. |
R&S®FSW-K144 5G New Radio 다운링크 애플리케이션 R&S®FSW-K144는 많은 파라미터를 자동으로 탐색하고 설정합니다. 사용자는 심층 분석으로 얻은 정보를 더 자세히 살펴볼 수 있습니다. |

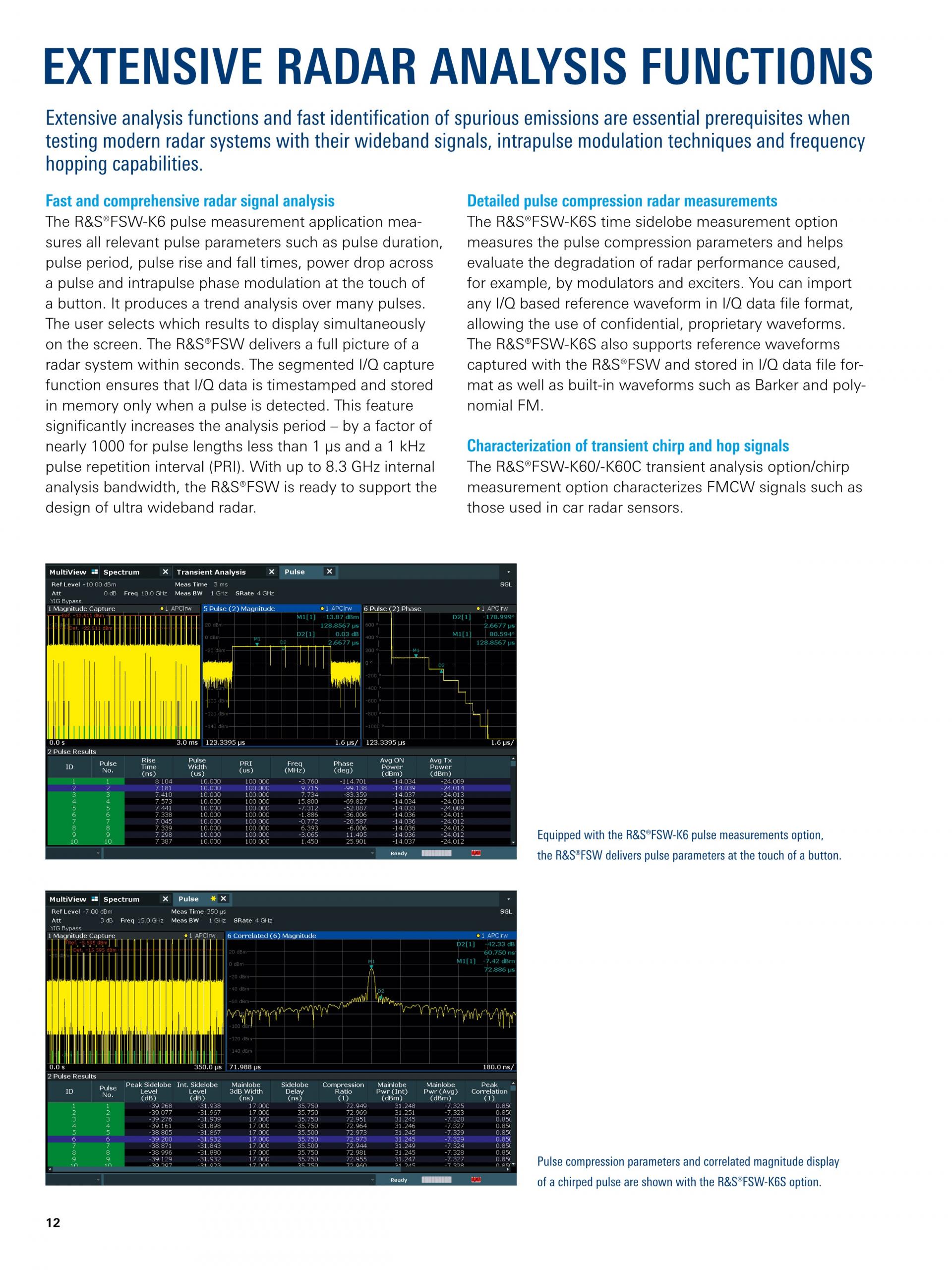

광범위한 레이더 분석 기능
넓은 분석 대역폭(최대 8.3GHz) 외에도, R&S®FSW 분석 기능은 레이더 테스트에 필수적입니다.
|

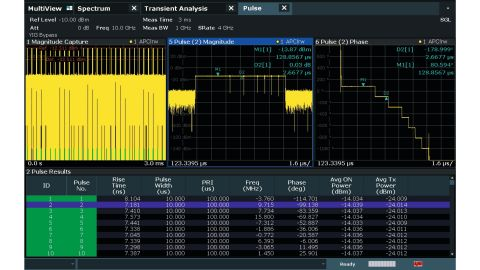

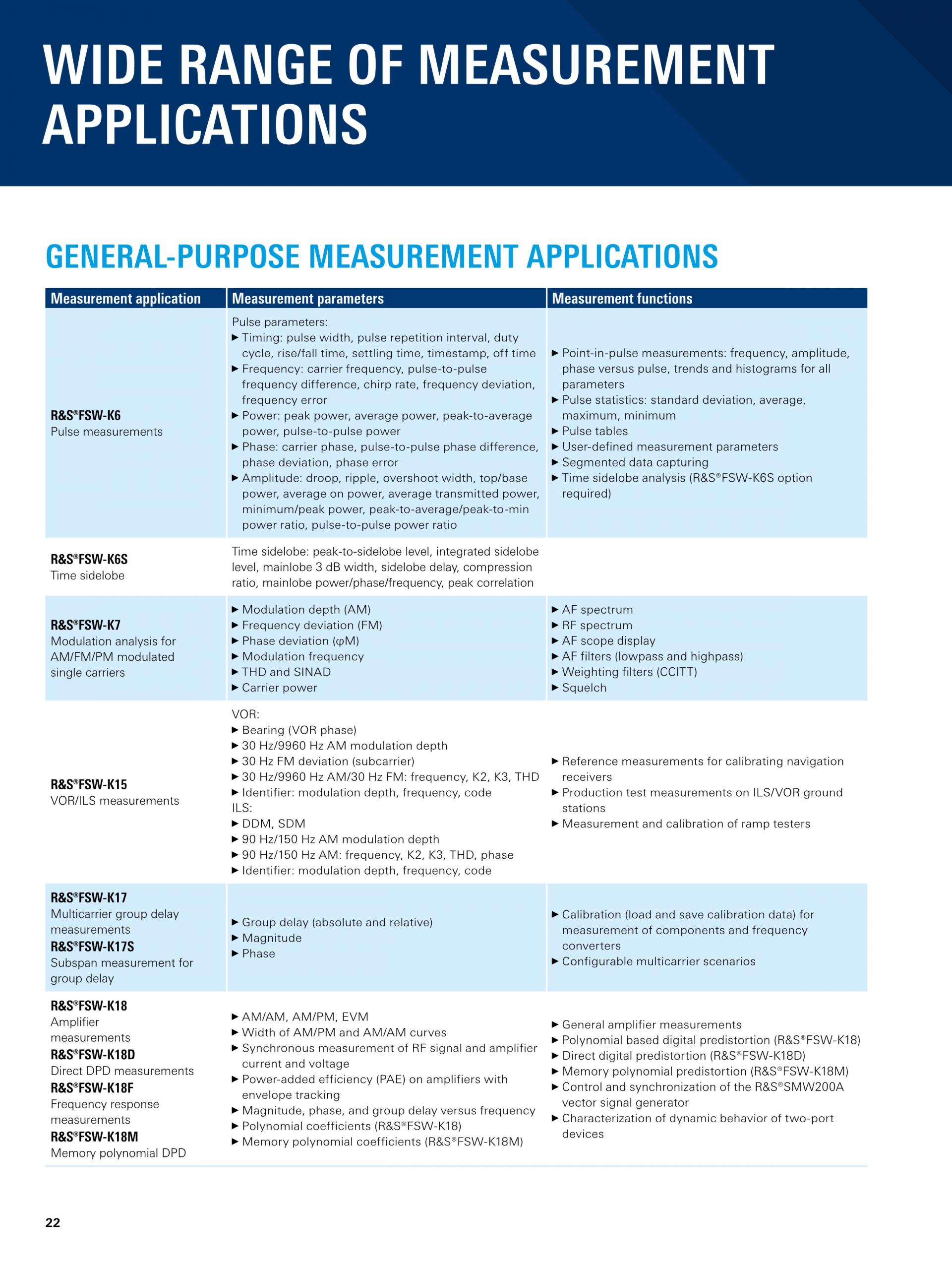

R&S®FSW-K6 Pulse Measurement 옵션 R&S®FSW-K6 Pulse Measurement 애플리케이션은 한 번의 버튼 클릭으로 관련 펄스 파라미터를 모두 측정할 수 있습니다. |
자동차 레이더 신호 분석

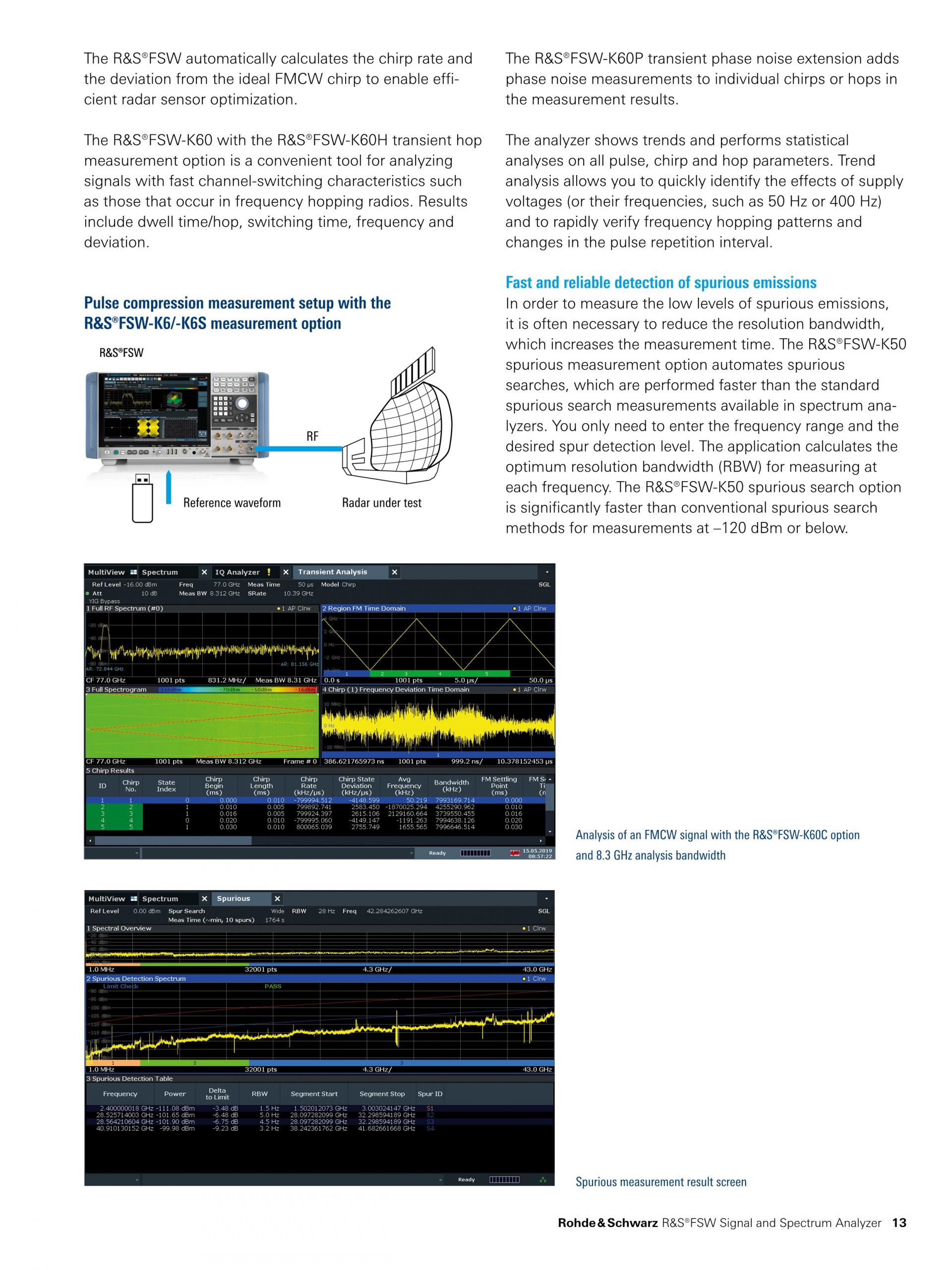

R&S®FSW85 Signal and Spectrum Analyzer에는 8GHz ~ 85GHz 주파수에 대한 YIG Preselector가 있어 이미지 없는 스펙트럼 분석이 가능합니다. R&S®FSW-K60/-K60C Transient Analysis/Chirp Measurement 옵션과 넓은 분석 대역폭(최대 8.3 GHz)은 최대 5 GHz에 이르는 광대역 자동차 레이더 신호인 FMCW 신호의 특성까지 분석할 수 있습니다. |

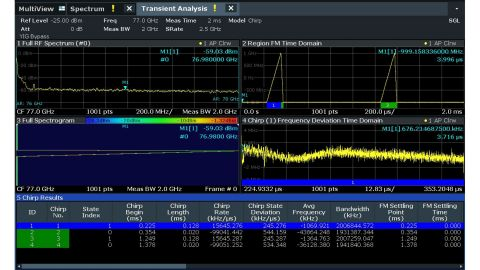

자동차 레이더 측정 R&S®FSW-K60C 옵션 및 R&S®FSW-B2001 2GHz Internal Bandwidth Extension으로 측정한 77GHz에서의 2GHz 대역폭 FMCW 신호 |

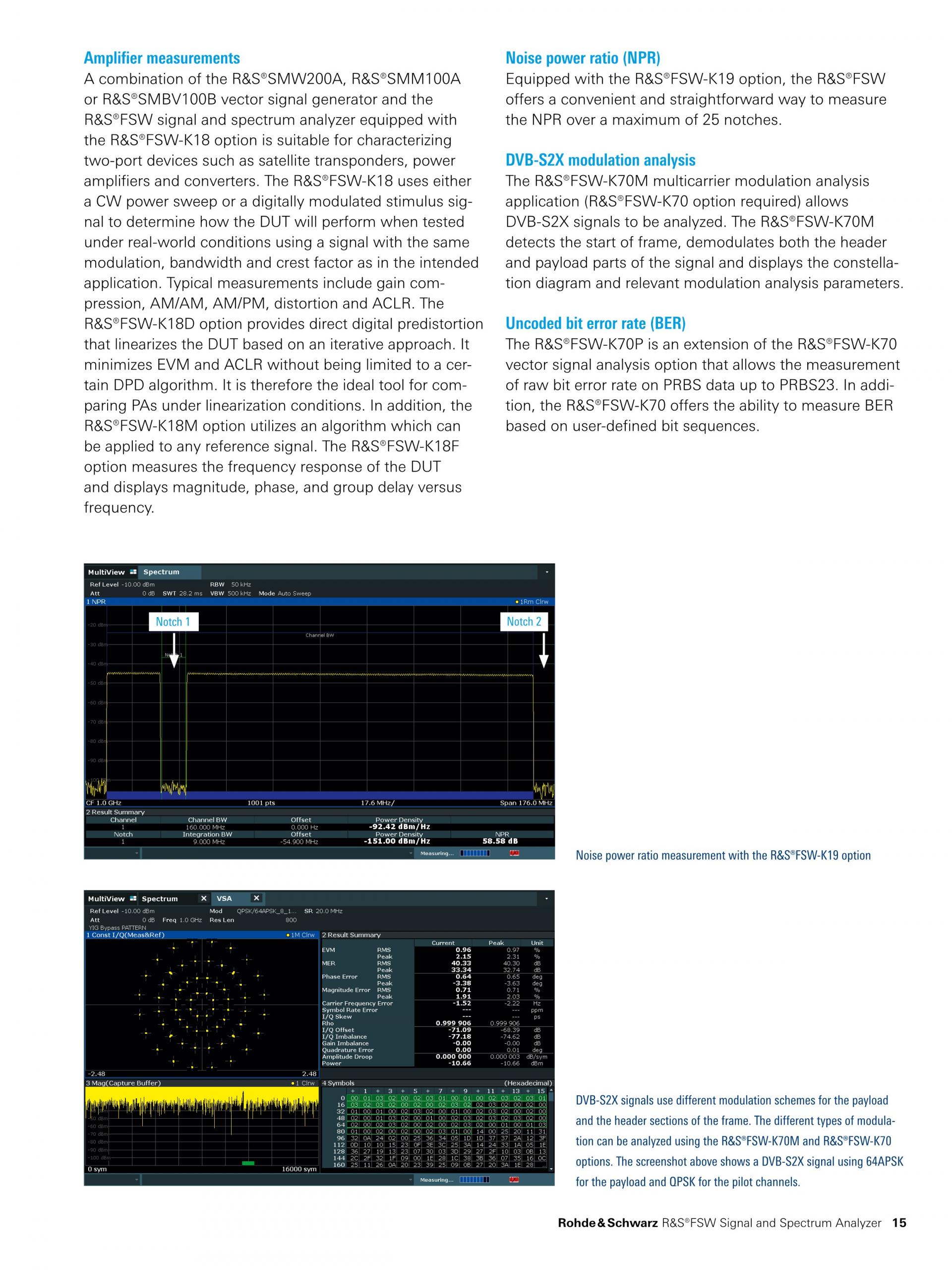

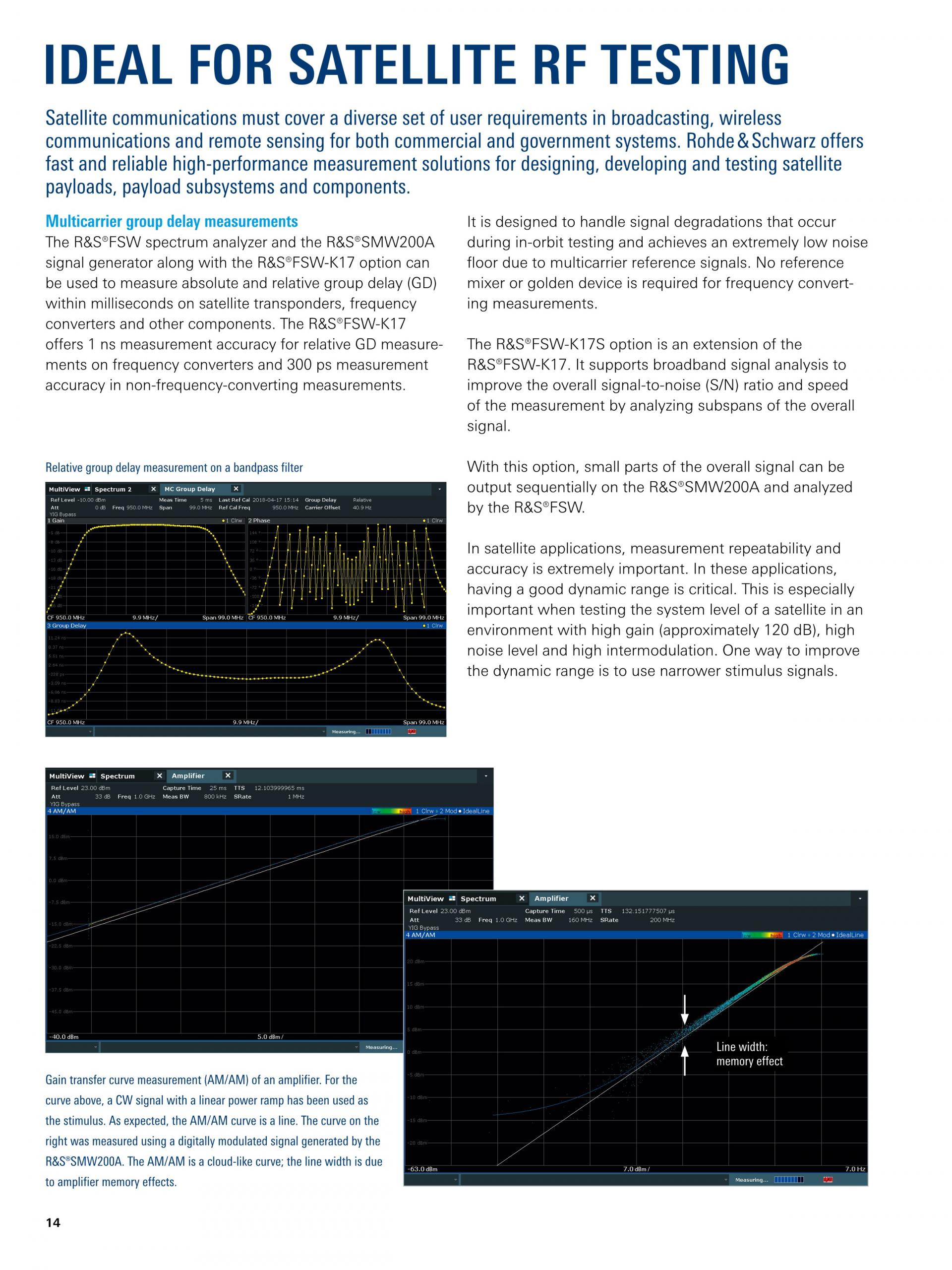

위성 RF 테스트에 적합
R&S®FSW는 그룹 딜레이, 선형성, 게인 전송, NPR(Noise Power Ratio) 등의 가장 중요한 측정에 대해 전용 측정 애플리케이션을 제공합니다. 또한 DVB-S2X, OneWeb 등의 여러 표준에 대한 위성 RF 신호를 복조합니다. R&S®FSW의 확장 가능한 넓은 분석 대역폭(최대 8.3 GHz)은 넓은 신호 대역폭에 대해 증가하는 수요를 충족합니다. |

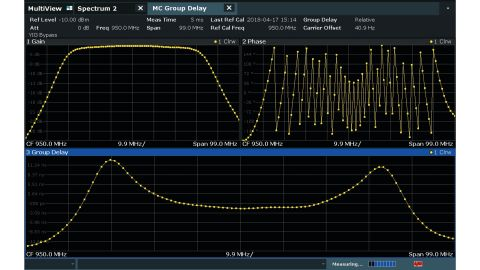

R&S®FSW-K17 Multicarrier Group Delay 측정 수 밀리초 이내에 절대 및 상대 그룹 딜레이를 정확하게 측정합니다. |

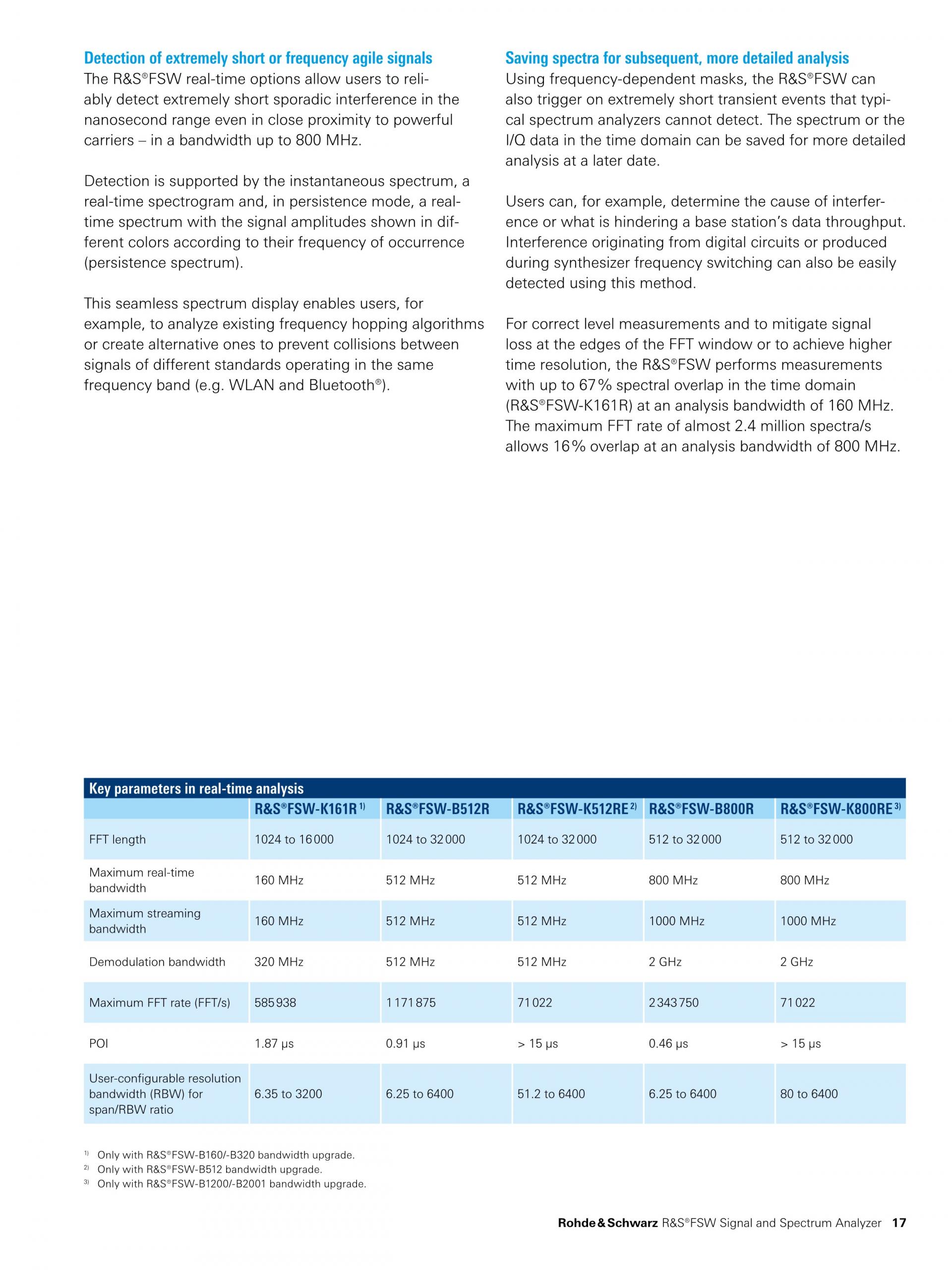

실시간 스펙트럼 분석
R&S®FSW Real-Time 옵션을 사용하면 최대 800 MHz에 이르는 측정 대역폭으로 강력한 신호에 근접한 주파수에서 발생하는 나노초 단위의 매우 짧고 산발적인 간섭 신호까지 정확하게 탐지할 수 있습니다. 실시간 스펙트럼 분석을 통해 기존 주파수 호핑 알고리즘을 분석하고 동일 주파수 대역에서 작동하는 다른 표준의 신호가 충돌하지 않도록 대체 알고리즘을 만들 수 있습니다. |

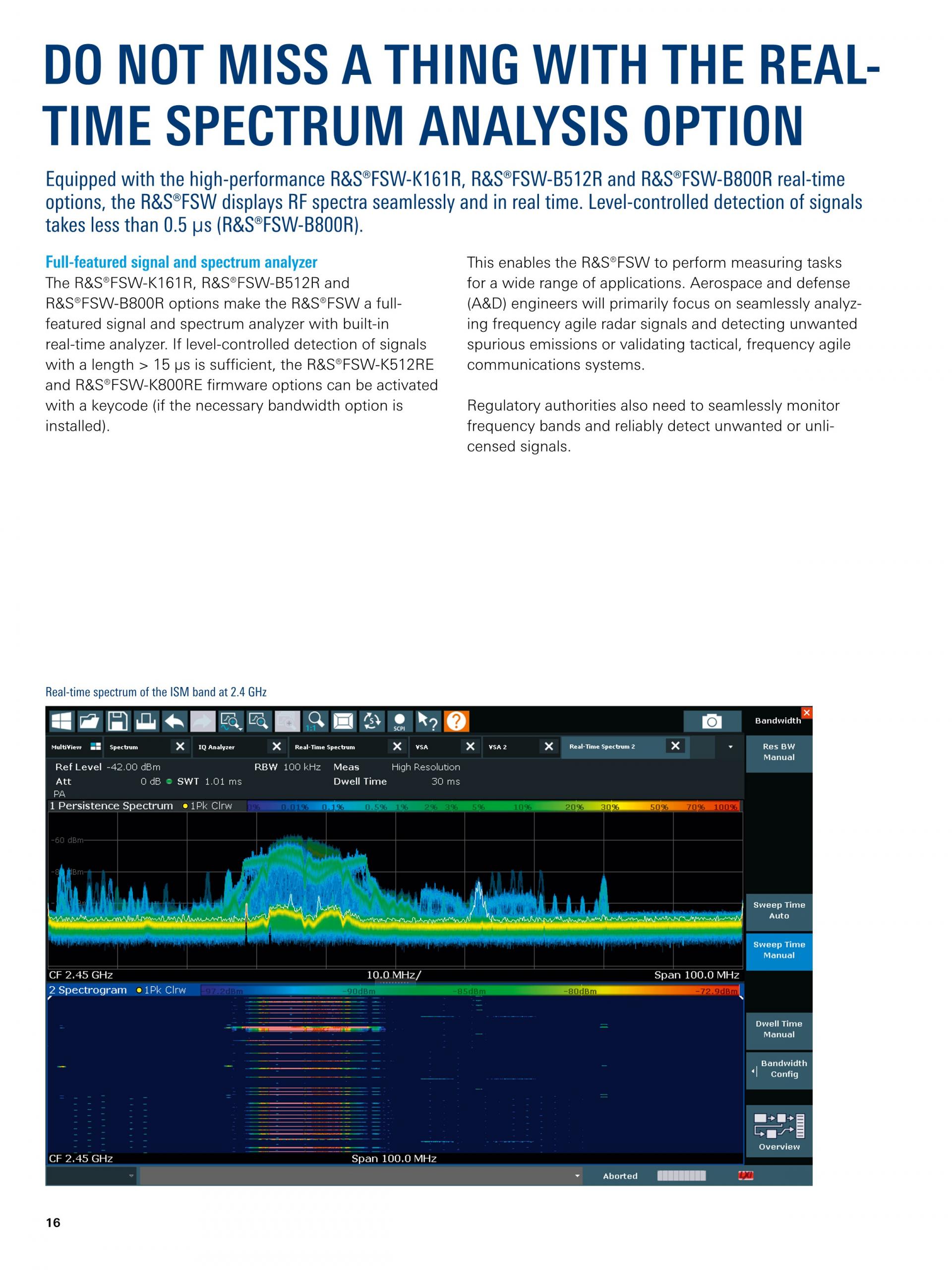

2.4GHz에서의 ISM 대역 실시간 스펙트럼 동일 주파수 대역(예: WLAN, Bluetooth®)에서 작동하는 다른 표준의 신호를 분석하고 충돌을 방지합니다. |

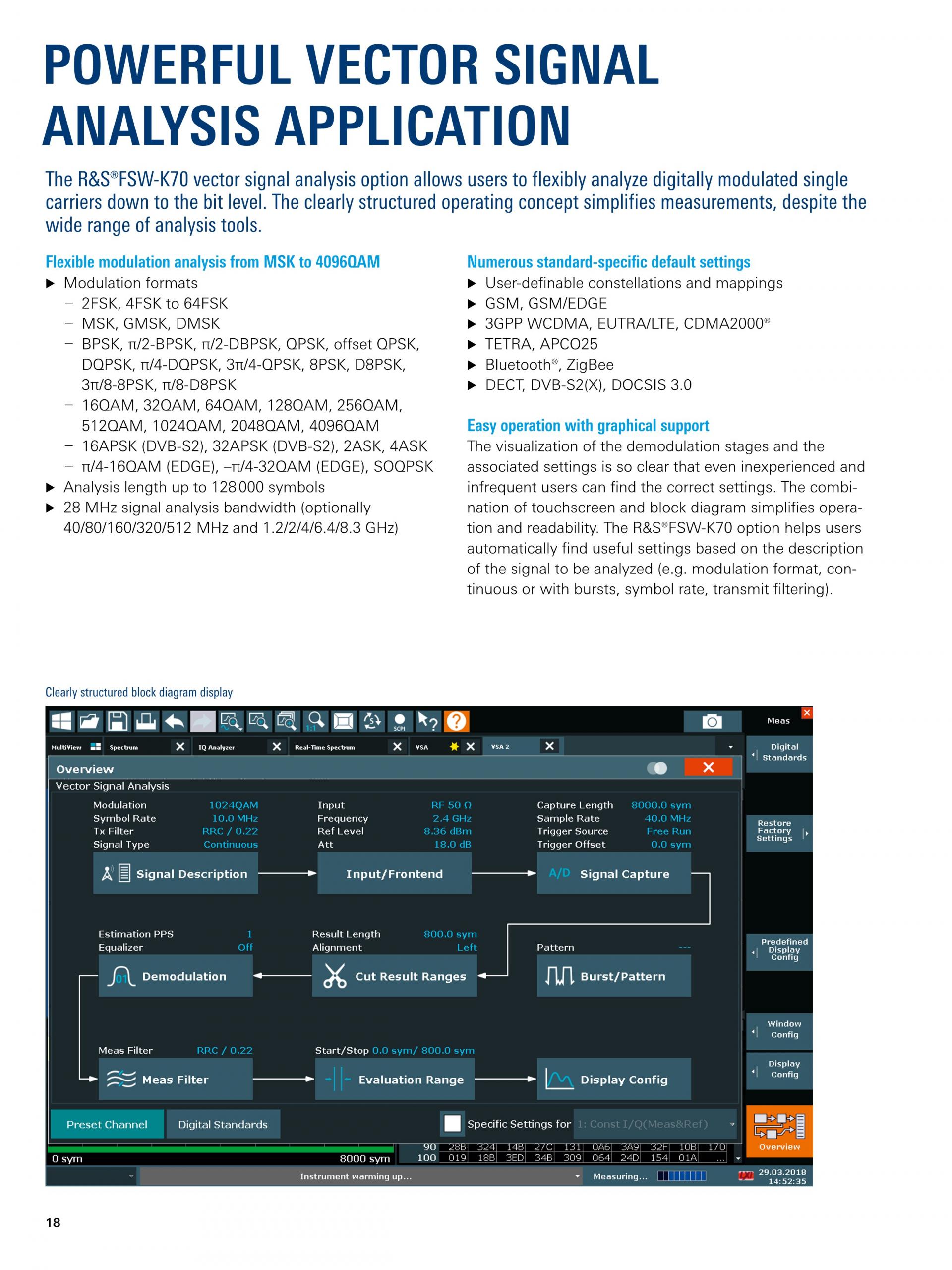

강력한 벡터 신호 분석 애플리케이션

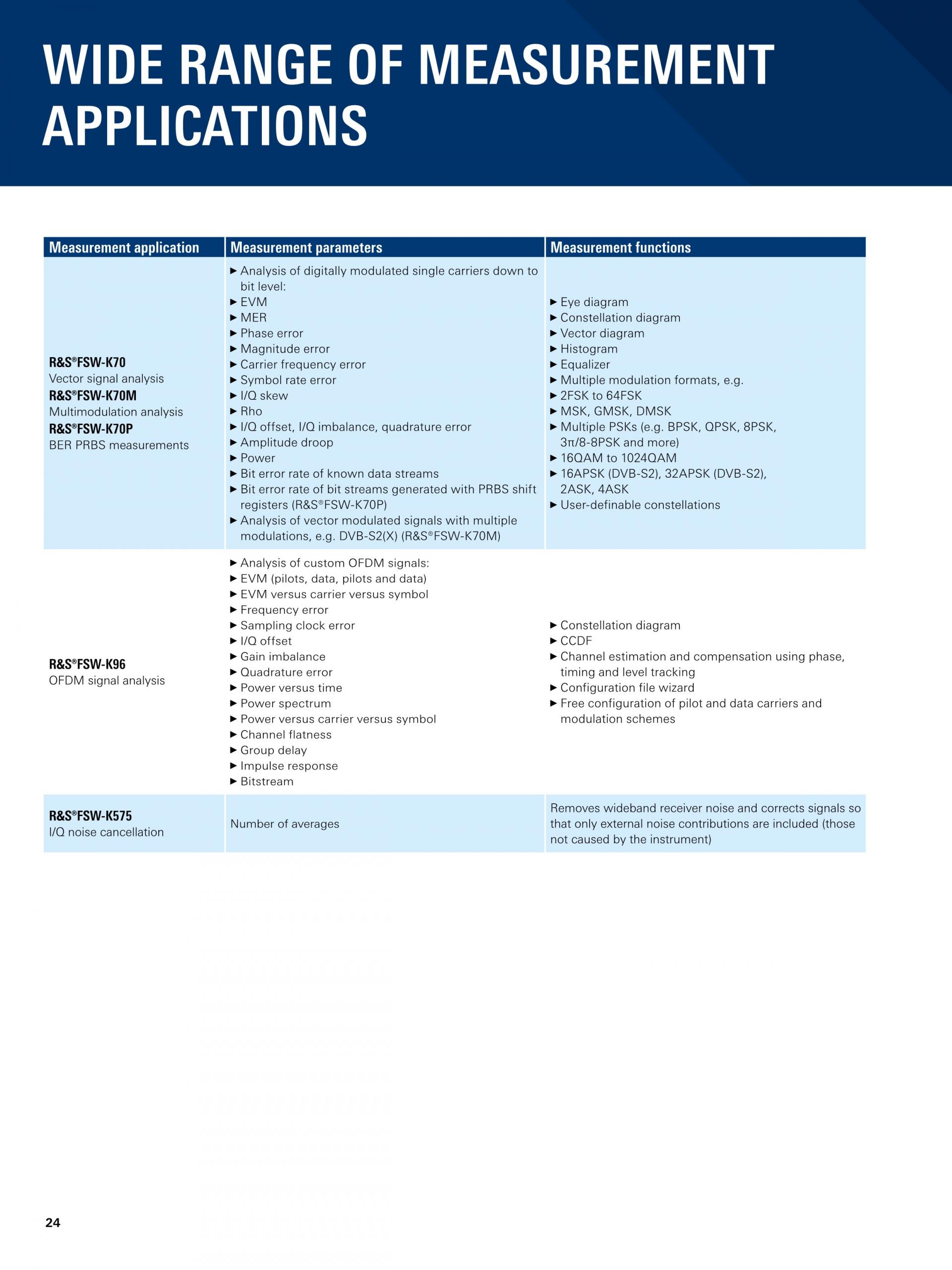

R&S®FSW-K70 Vector Signal Analysis 옵션을 사용하면 디지털 방식으로 변조된 단일 신호를 비트 수준까지 유연하게 분석할 수 있습니다. 다양한 분석 툴을 활용함에도 불구하고 명확히 체계적인 작동 개념이 적용되므로 측정을 간단히 수행할 수 있습니다. R&S®FSW-K70M은 DVB-S2X 신호와 같은 두 가지 변조 체계의 신호를 분석할 수 있습니다. R&S®FSW-K70P Extension은 최대 PRBS23의 PRBS 데이터에서 Raw BER(Bit Error Rate)을 측정합니다. |

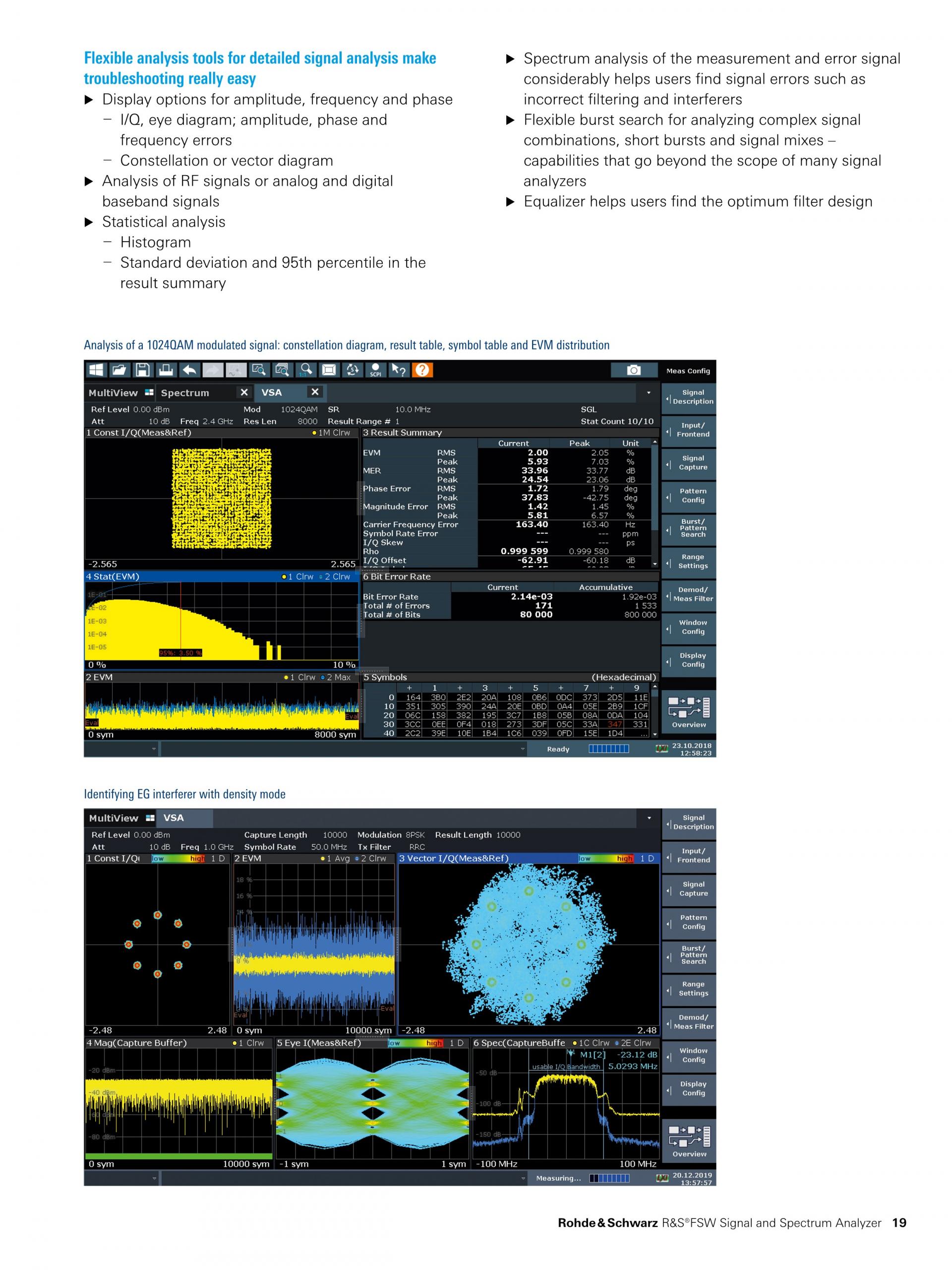

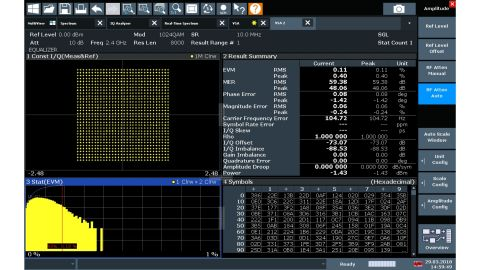

1024QAM 변조 신호 분석 Constellation diagram, result table, symbol table and EVM distribution. |
