로데 슈바르즈 ・ ROHDE & SCHWARZ
NRX
파워미터

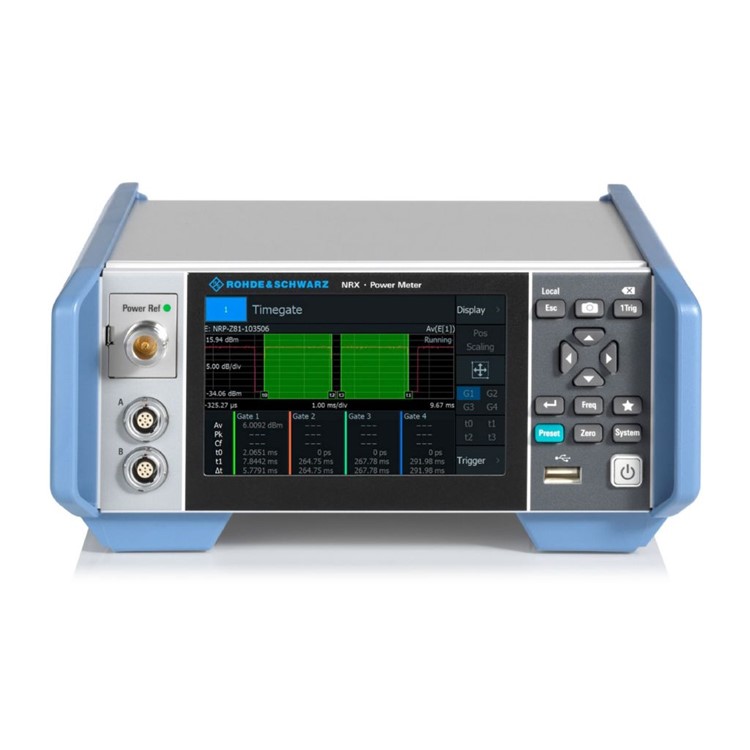

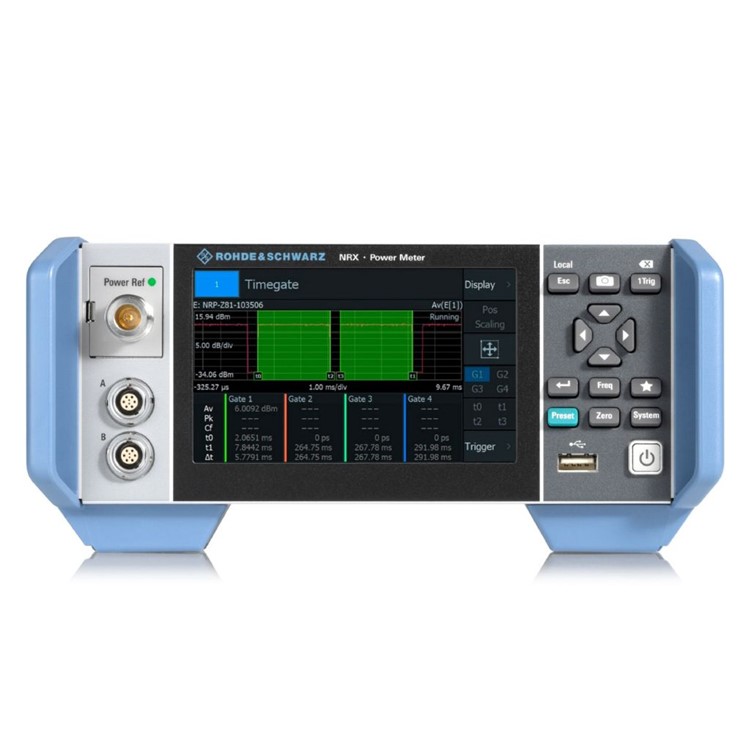

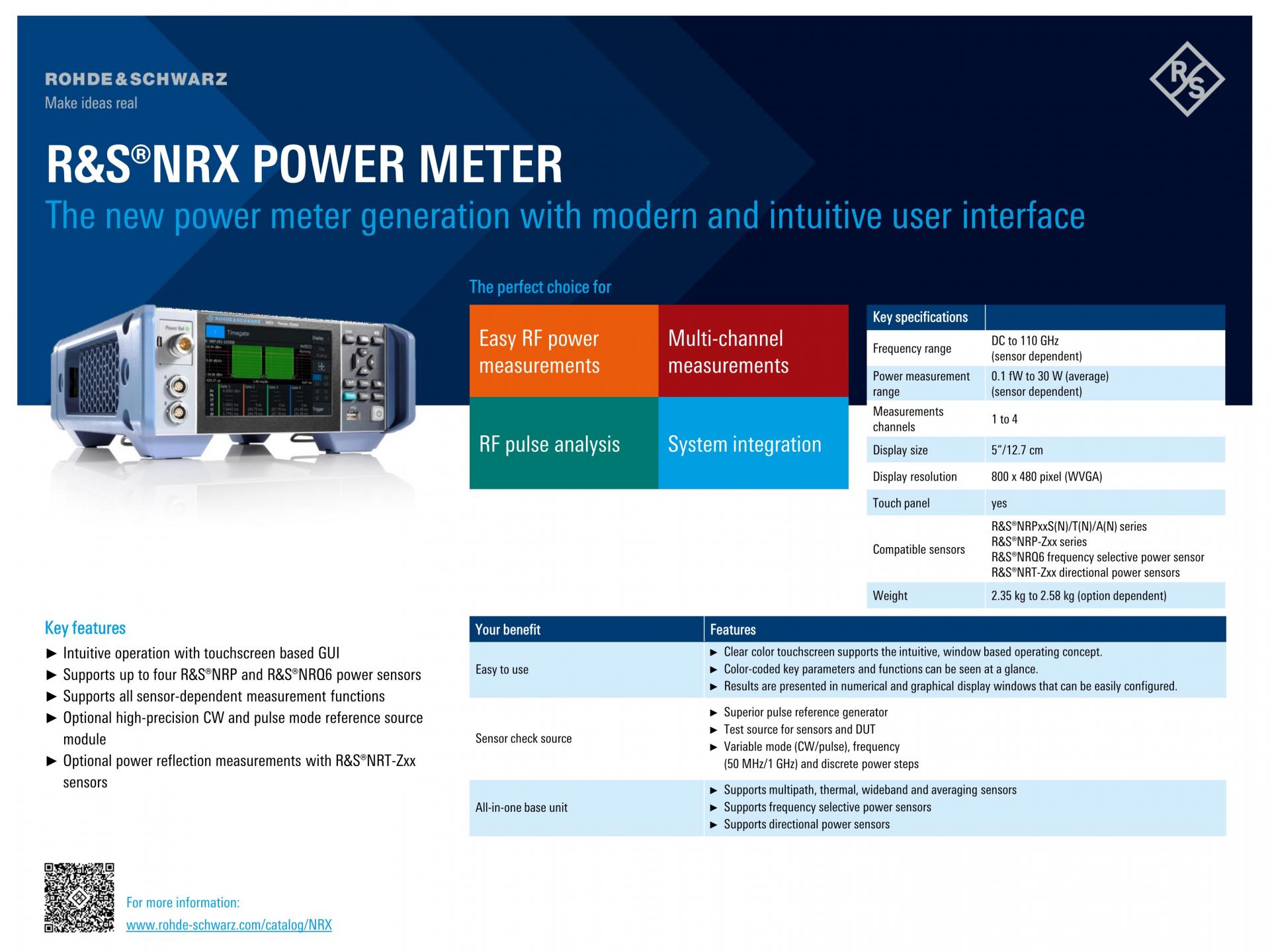

NRX Power Meters
새로운 직관적 사용자 인터페이스를 탑재한 차세대 파워 미터
R&S®NRX는 동시에 최대 4개의 R&S Power Sensor를 지원하며 유연하게 구성 가능한 화면에 결과를 선명하게 표시합니다. 터치스크린 기반 작동 개념을 적용한 사용자 인터페이스가 작업을 간소화합니다. 또한 전면 패널의 기능 키로 가장 중요한 기능에 빠르게 액세스할 수 있습니다.
터치스크린 기반 GUI를 이용한 직관적 조작
5인치 TFT 컬러 디스플레이는 직관적이며 창 기반 운용 컨셉을 지원합니다. 주요 파라미터와 기능이 색상으로 구분되어 있으며, 한 눈에 확인할 수 있습니다. 숫자 및 그래픽 디스플레이 창을 손쉽게 구성하고 결과를 표시할 수 있습니다. 전면 패널의 기능 키로 가장 중요한 기능에 빠르게 액세스할 수 있습니다. 사용자는 버튼 하나로 주파수 설정 메뉴를 열거나 연결된 센서에 영점을 맞출 수 있습니다. |

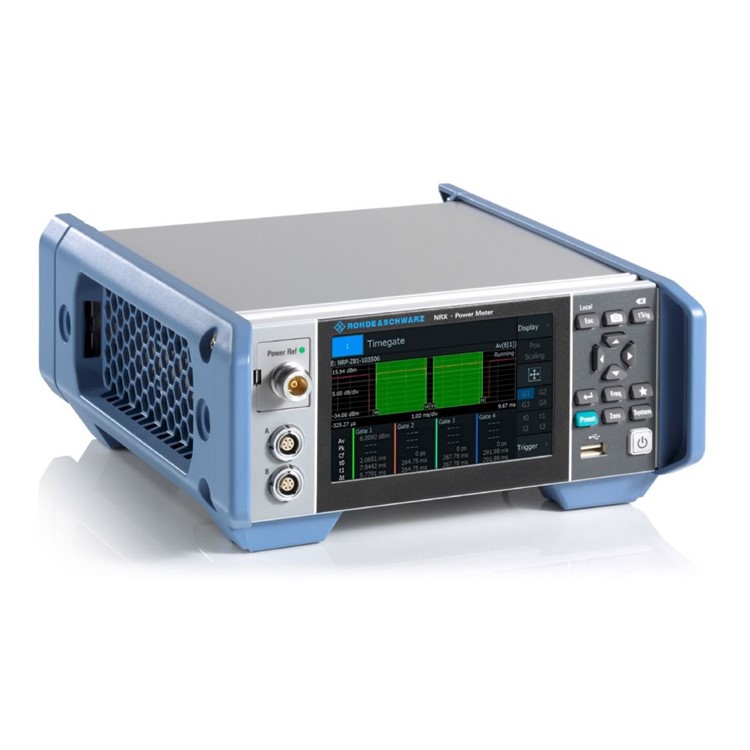

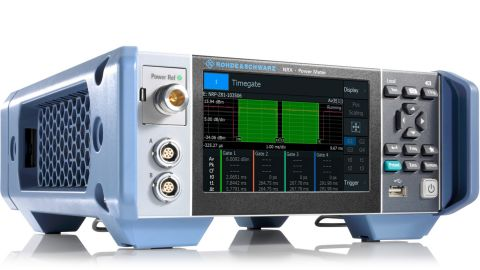

직관적 GUI 탑재 R&S®NRX Power Meter 직관적인 GUI 컨셉과 하드웨어 키 기반 조작 컨셉 모두 최상의 사용자 환경을 구성하는 기반이 됩니다. |
최대 4개의 측정 채널
R&S®NRX 표준 구성에는 하나의 측정 채널이 포함됩니다. 경우에 따라 본체를 2개 또는 4개의 측정 채널로 확장할 수 있습니다. 연속 평균, 버스트 평균 타임슬롯 및 시간 게이트 평균 측정 모드에서, 최대 4개의 숫자 결과를 동시에 표시할 수 있습니다. 절대 및 상대 파워 레벨뿐 아니라 비율로 계산된 값, SWR, 반사 손실 및 반사 계수도 표시할 수 있습니다. |

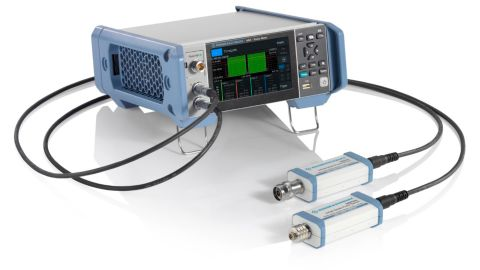

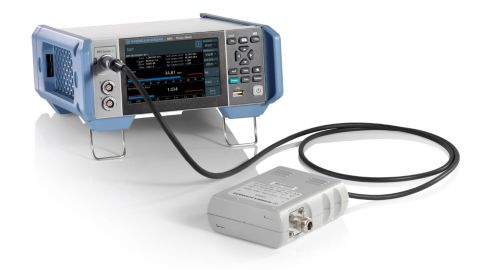

2개의 R&S®NRP Power Sensor 탑재 R&S®NRX |
자동 펄스 분석 수동 계산 없이 결과 확인 모든 R&S®NRP-Z8x Wideband 파워 센서에서는 자동 펄스 분석이 가능합니다. 측정 트레이스뿐 아니라 사용자가 선택하는 18개의 펄스 파라미터 중 최대 12개를 표시할 수 있습니다. |

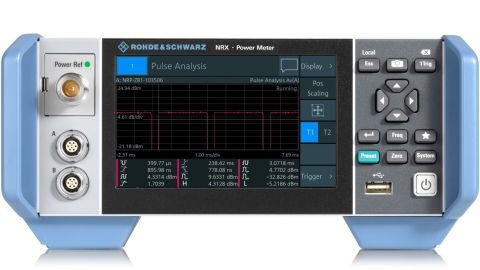

R&S®NRX를 이용한 자동 펄스 분석 |
센서 확인 소스
CW 모드에서 고정밀 50MHz/1GHz 레퍼런스 소스 모듈 옵션(R&S®NRX-B1 Sensor Check Source)을 사용하여 모든 R&S®NRP Power Sensor의 기능을 확인할 수 있습니다. 펄스 모드에서는 테스트 발생기를 사용하여 R&S®NRP-Z8x Wideband Power Sensors 또는 R&S®NRQ Frequency Selective Power Sensor의 펄스 측정 성능을 확인할 수 있습니다. |

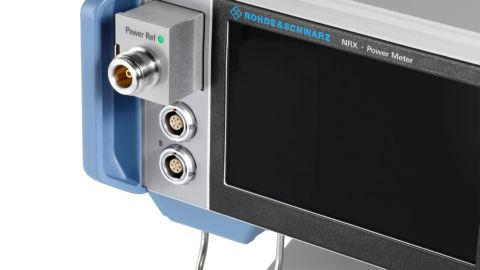

R&S®NRX-B2 Sensor Check Source 옵션 |
전력 반사 측정
R&S®NRX는 R&S®NRT2 지향성 파워 센서를 위해 R&S®NRX-B9 인터페이스를 옵션으로 제공합니다. R&S®NRX는 R&S®NRT-Zxx Directional Power Sensor의 모든 측정 기능을 R&S®NRT2 Power Reflection Meter로 지원합니다. 사용자 친화적인 대형 터치스크린이 순방향 및 역방향 전력을 동시에 표시합니다. |

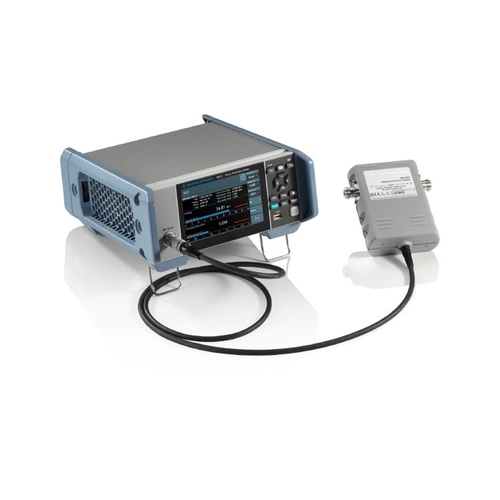

R&S®NRT Sensor 탑재 R&S®NRX |
유연한 인터페이스
R&S®NRX는 자동 테스트 설정에 통합할 수 있는 세 가지 원격 인터페이스인 이더넷, USB 및 GPIB(R&S®NRX-B8)를 제공합니다. 후면 패널의 트리거 입력을 사용하면 동기화된 전력 측정의 외부 트리거링이 가능합니다. BNC 커넥터를 통해 레벨에 비례하는 전압 또는 한도 모니터링의 디지털 신호를 출력할 수 있습니다. |

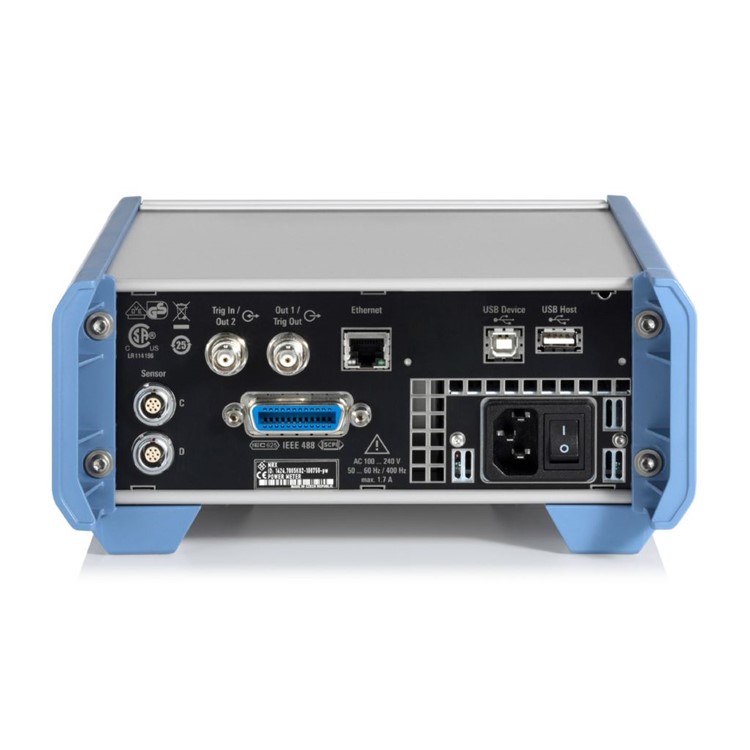

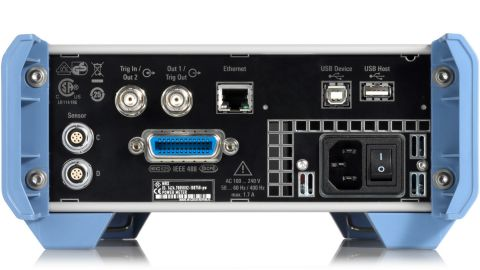

후면의 R&S®NRX 인터페이스 |
