로데 슈바르즈 ・ ROHDE & SCHWARZ
BBA130
광대역 증폭기
BBA130 Broadband Amplifier
주파수 및 전력을 유연하게 확장 및 업그레이드

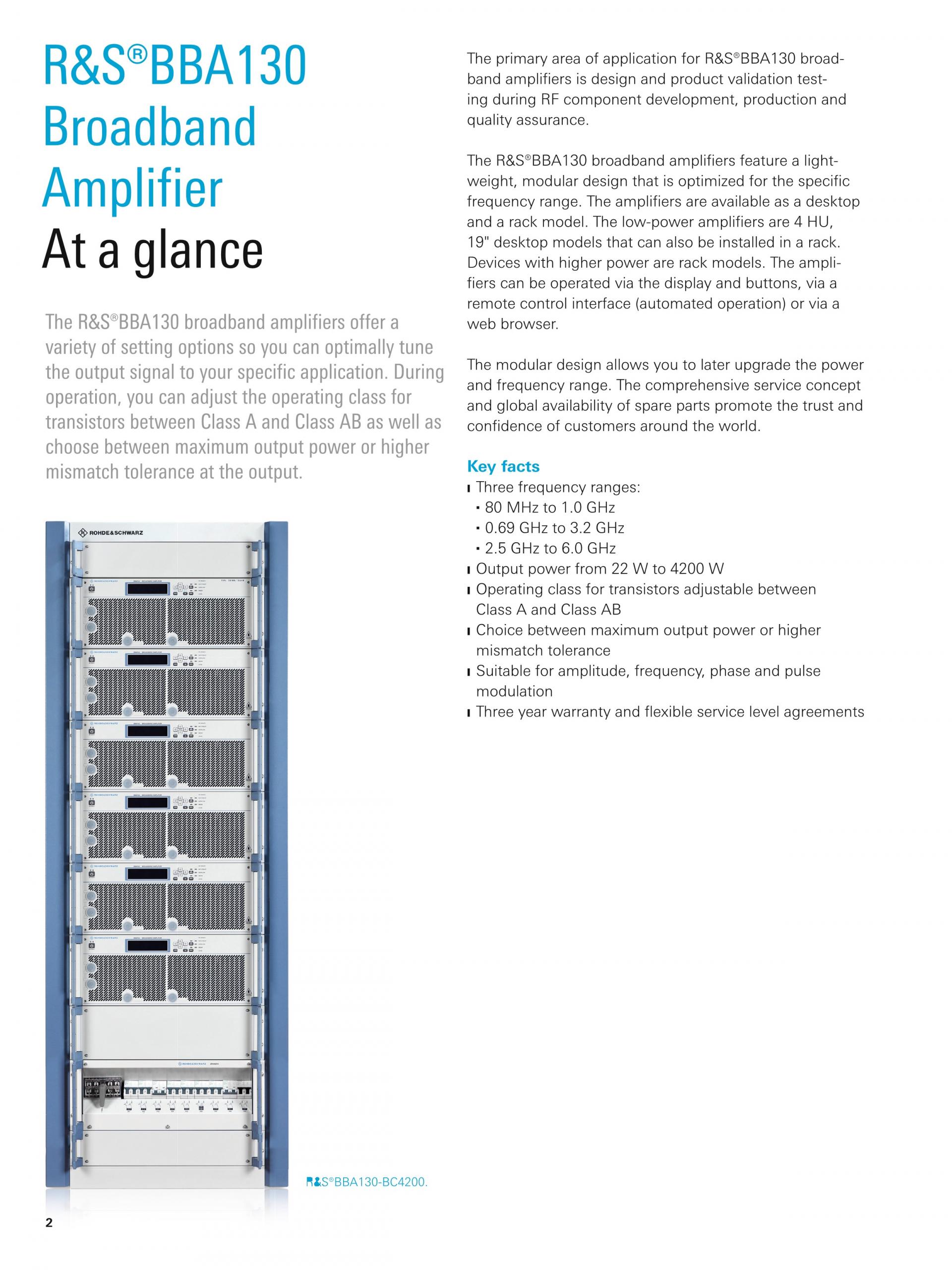

R&S®BBA130 Broadband Amplifier는 80 MHz ~ 6 GHz 주파수 대역에서 22 W ~ 13000 W의 RF 출력을 제공합니다. 견고한 증폭기는 특정 운용 환경을 위해 최적의 RF 신호를 생성할 수 있도록 유연한 설정 옵션을 제공합니다. 그러므로 운용 중 Class A와 Class AB 간 트랜지스터의 바이어스 포인트를 조정하고 출력에서 부정합 허용 한도를 변경하여 더 높은 출력을 제공할 수 있습니다. 공냉식 증폭기는 초소형 모듈식으로 설계되었으며, 데스크톱 모델로도 적합하고 랙에 설치할 수도 있습니다. 주파수 및 출력을 업그레이드할 수 있어 고객의 투자를 보호해줍니다.
Broadband 증폭

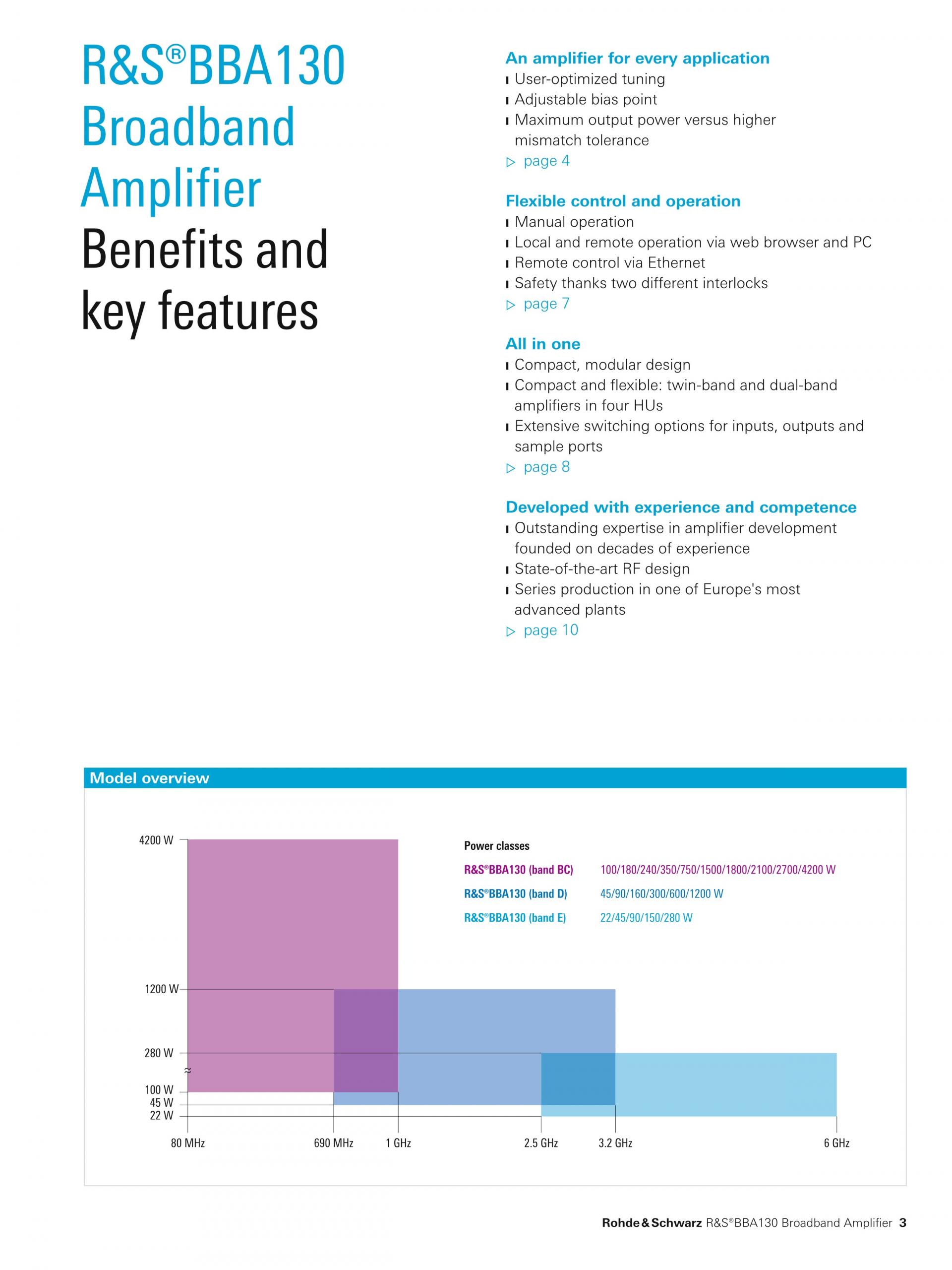

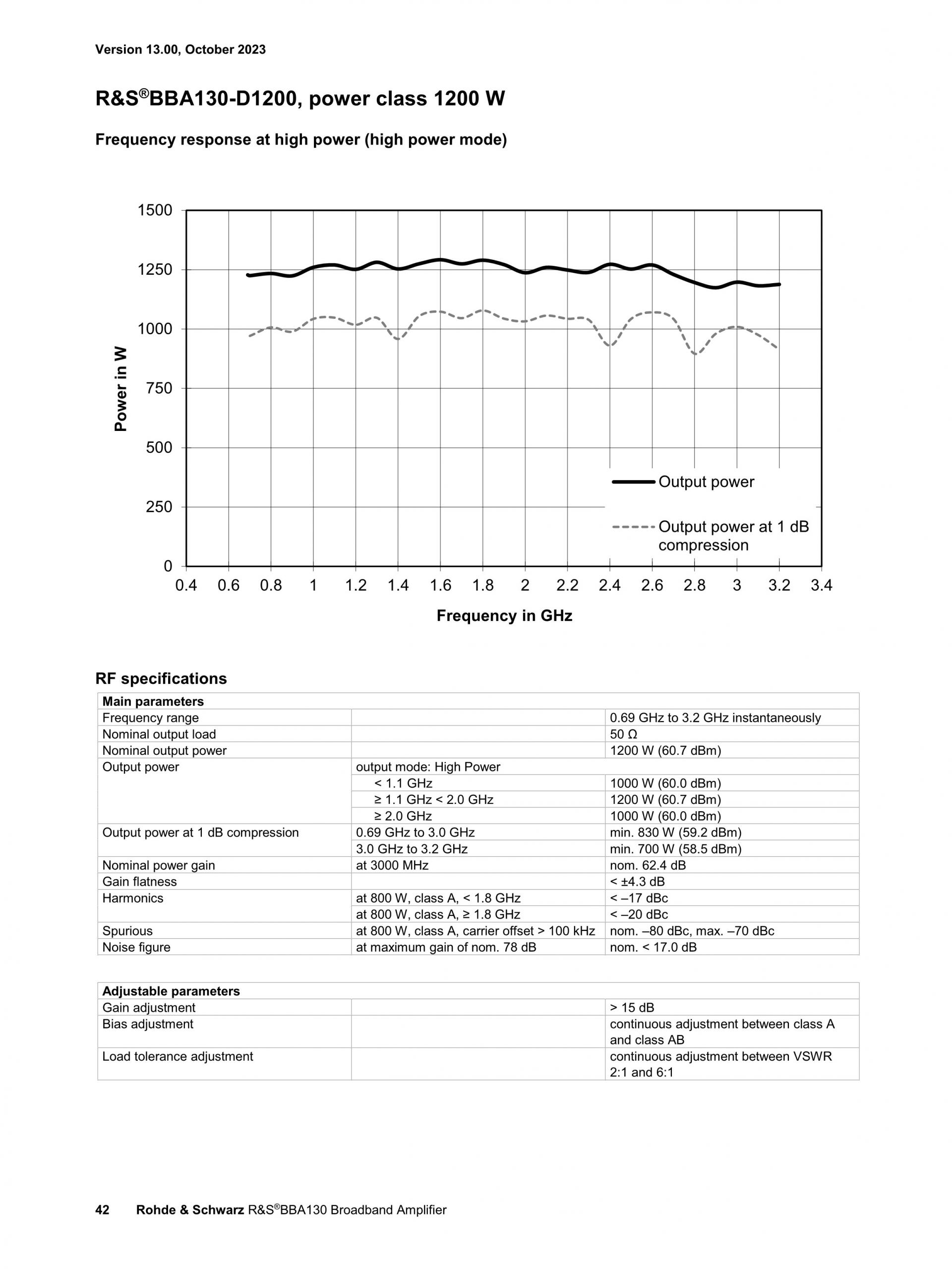

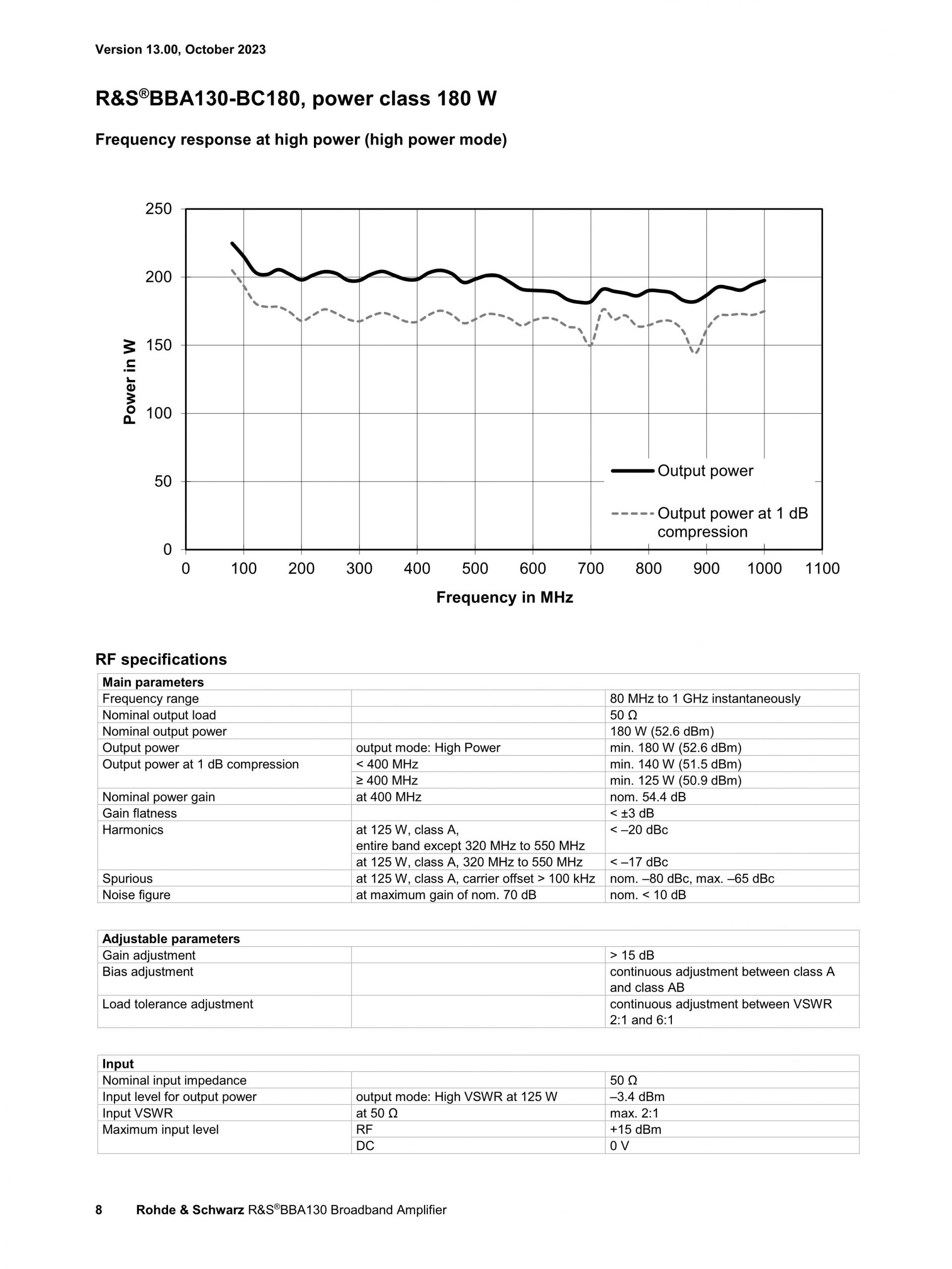

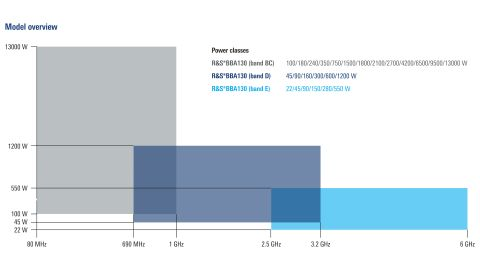

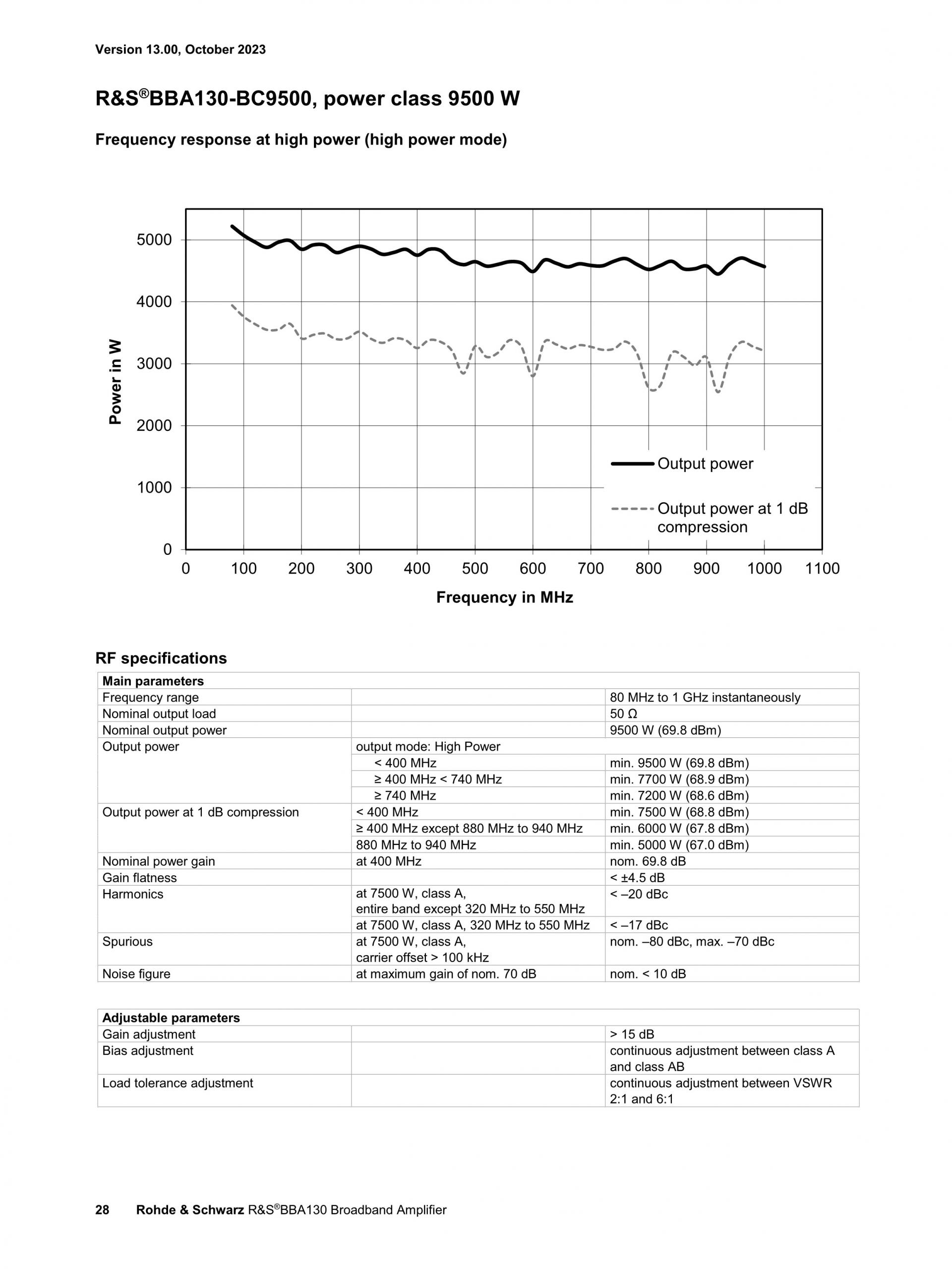

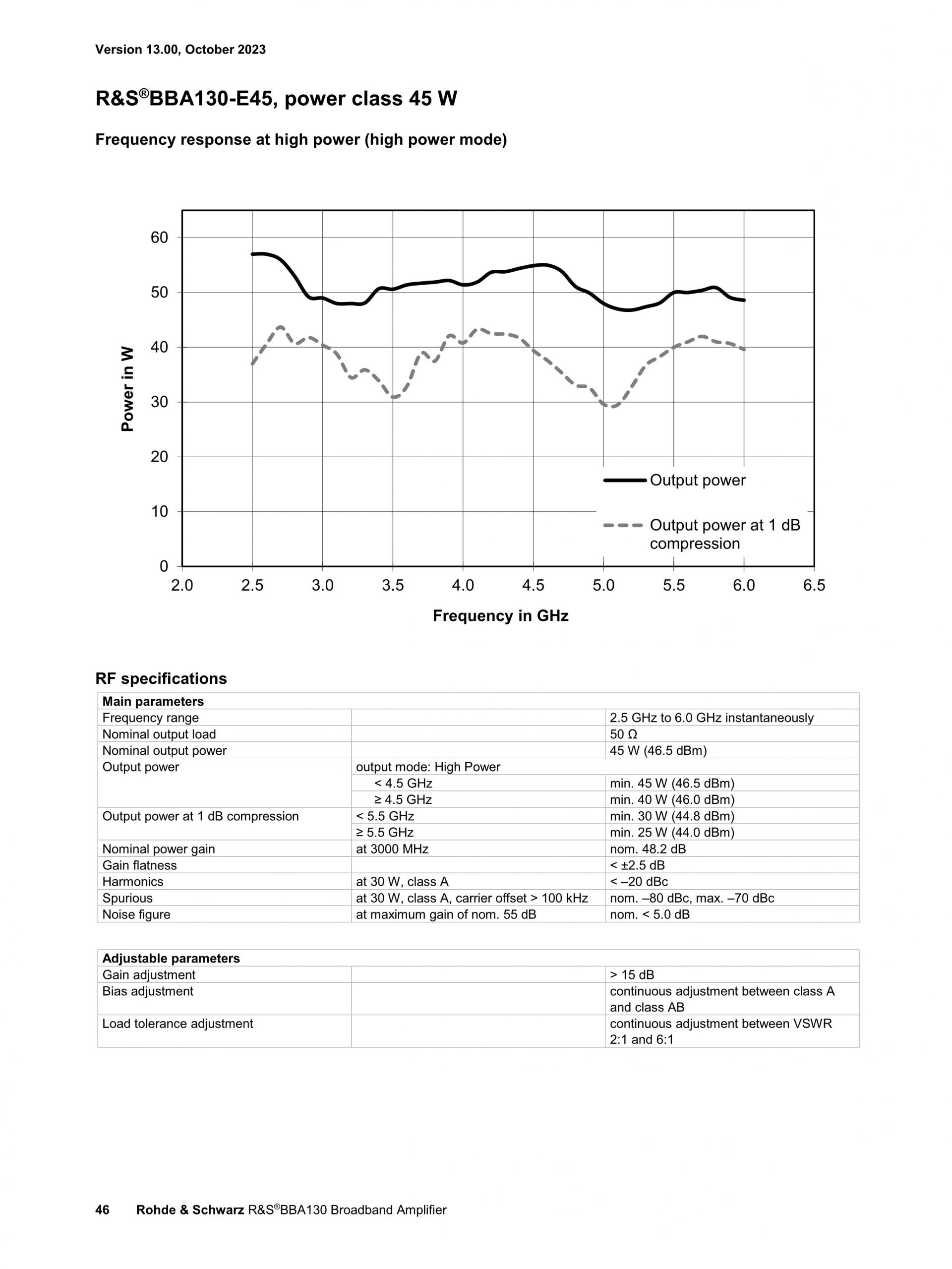

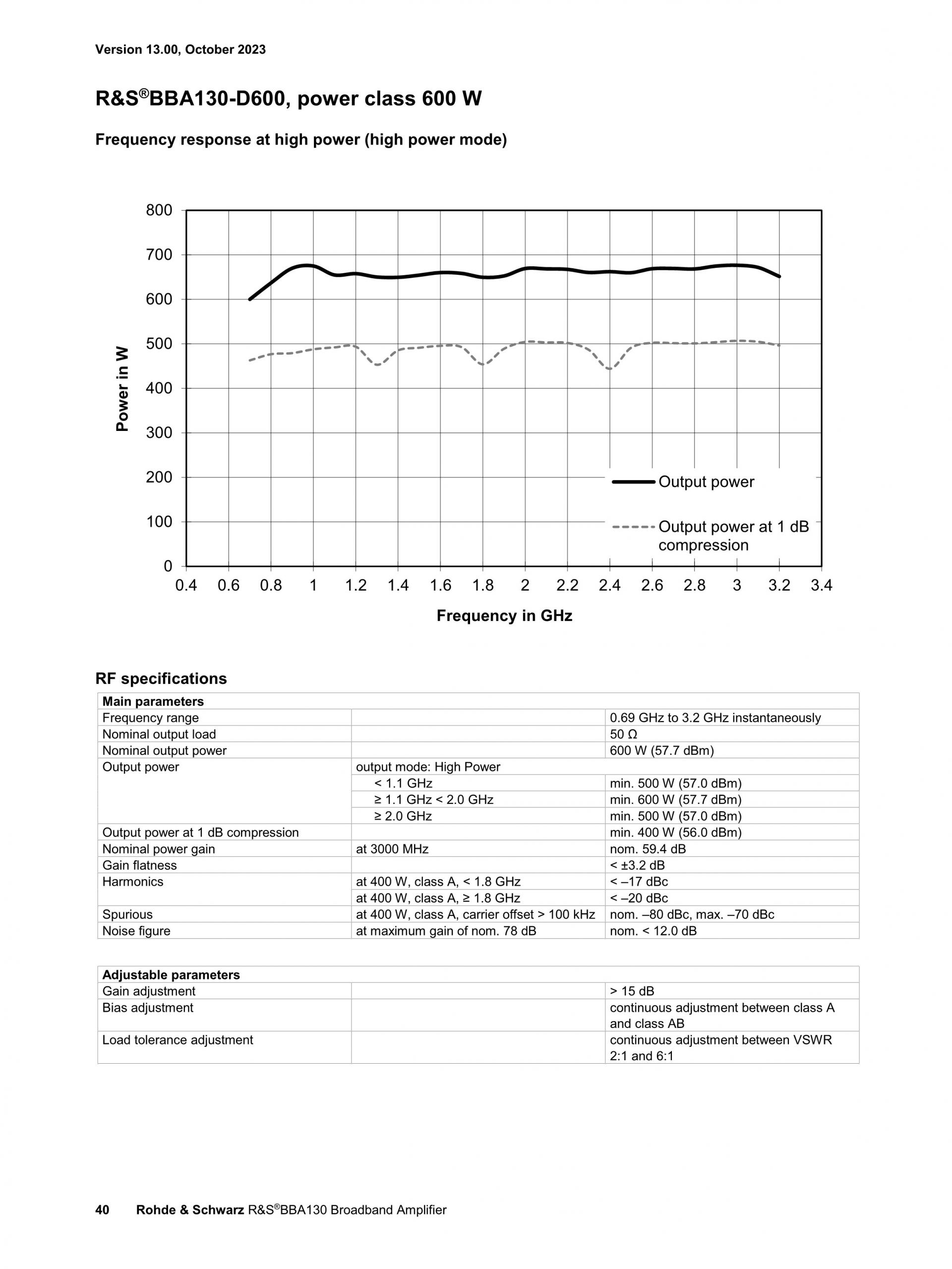

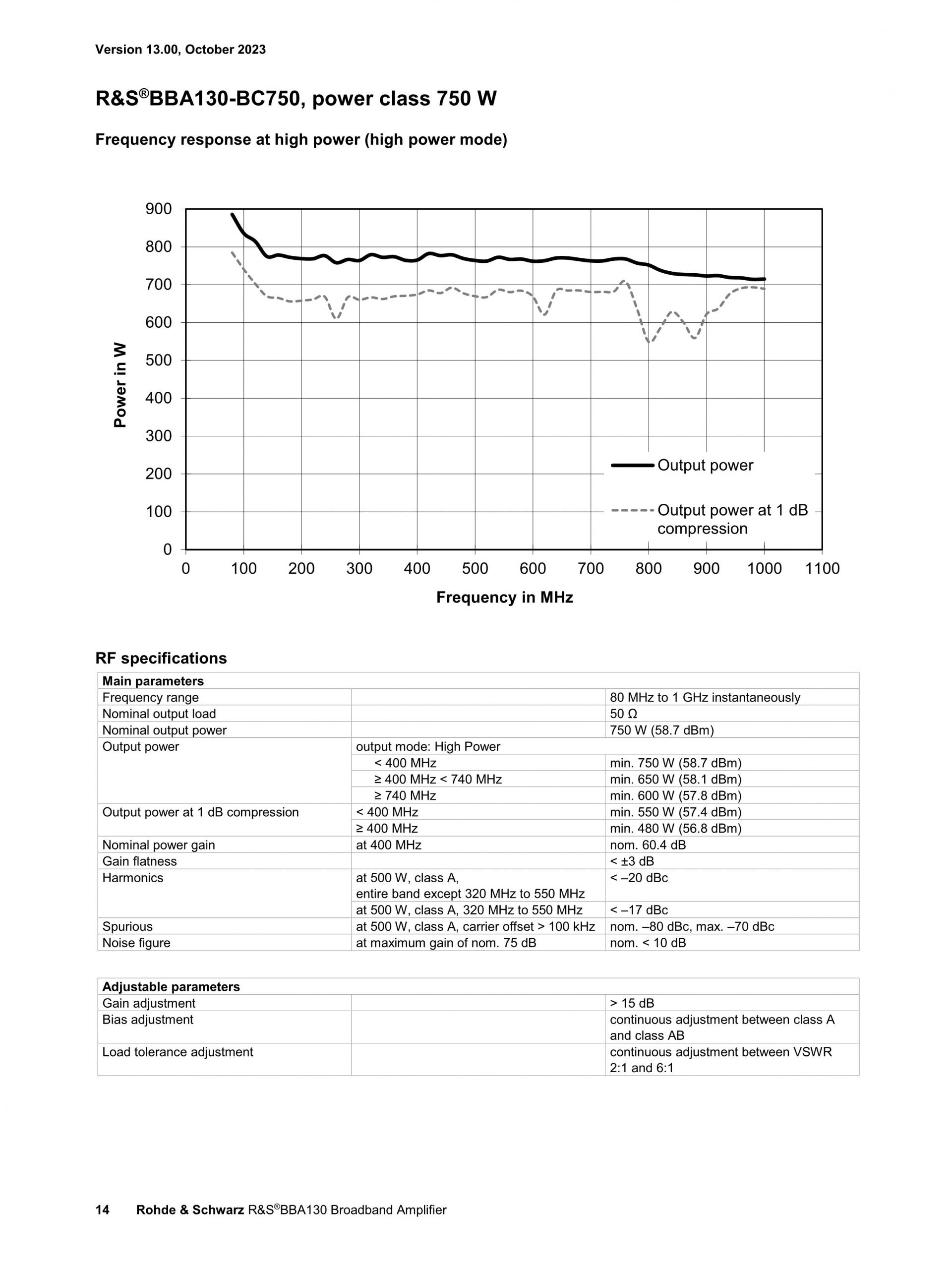

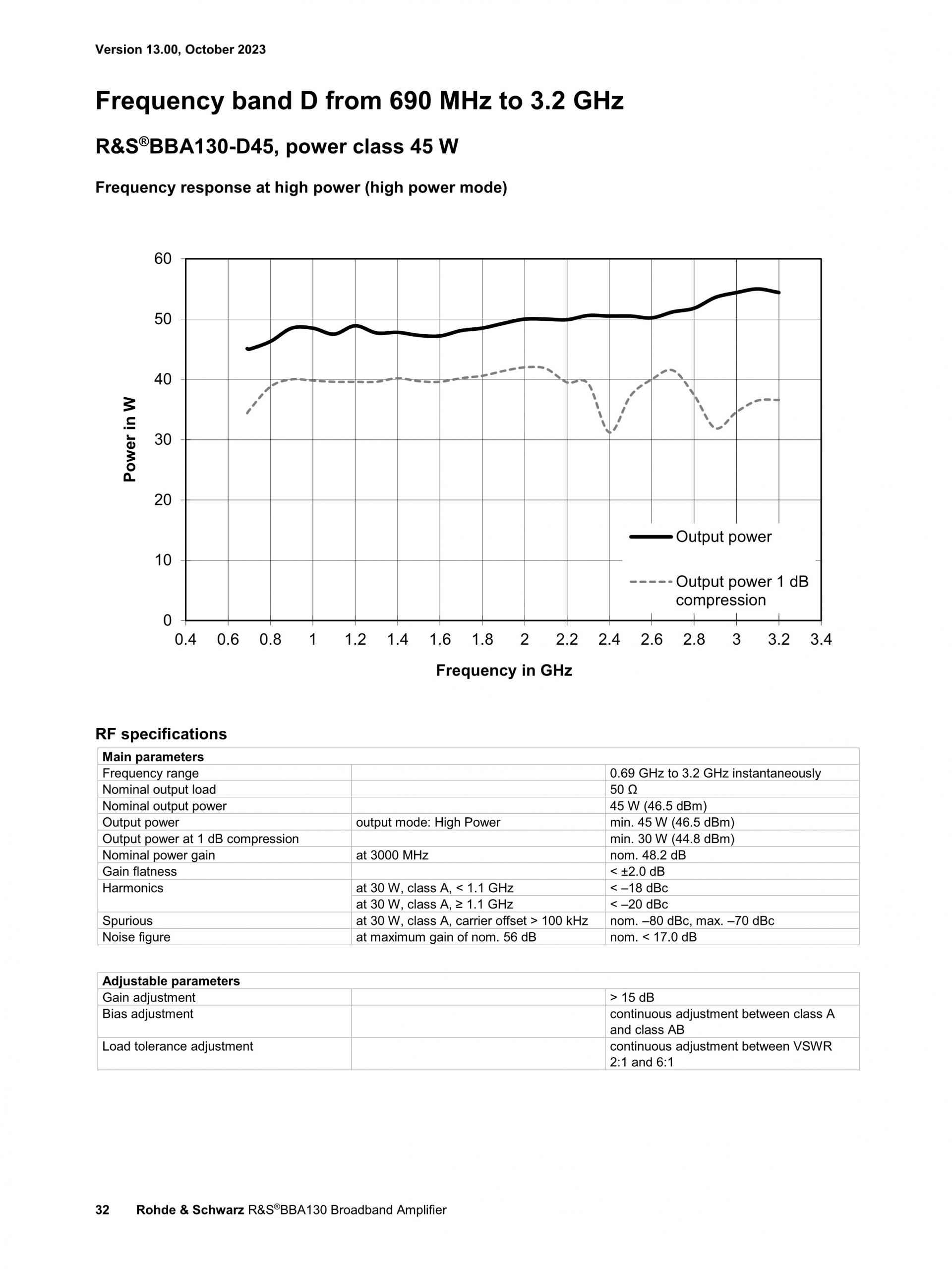

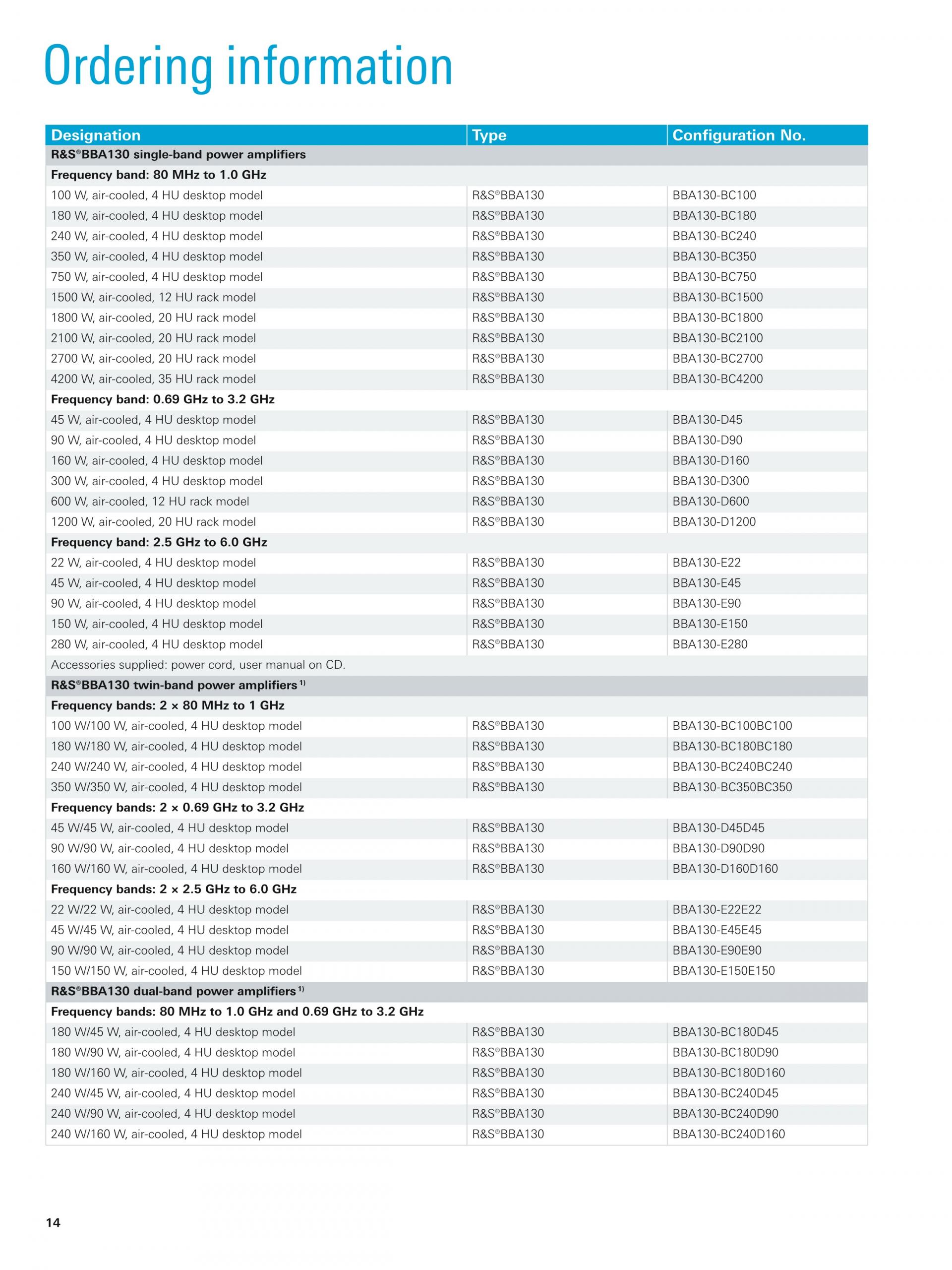

R&S®BBA130 Broadband Amplifier는 22 W ~ 13000 W 범위 내 각각의 전력 등급으로 80 MHz - 1 GHz (BC), 0.69 GHz - 3.2 GHz (D), 2.5 GHz - 6 GHz (E)의 세 가지 주파수 대역을 모두 지원하는 첨단 솔리드 스테이트 Microwave 증폭기입니다. 각 주파수와 전력은 유연하게 확장 및 업그레이드할 수 있습니다. 이 증폭기는 고객의 투자를 보호하며 이후 새로운 요구사항에 따라 시스템을 조정할 수 있는 유연성을 제공합니다. |
|

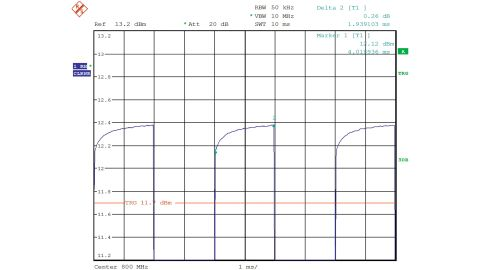

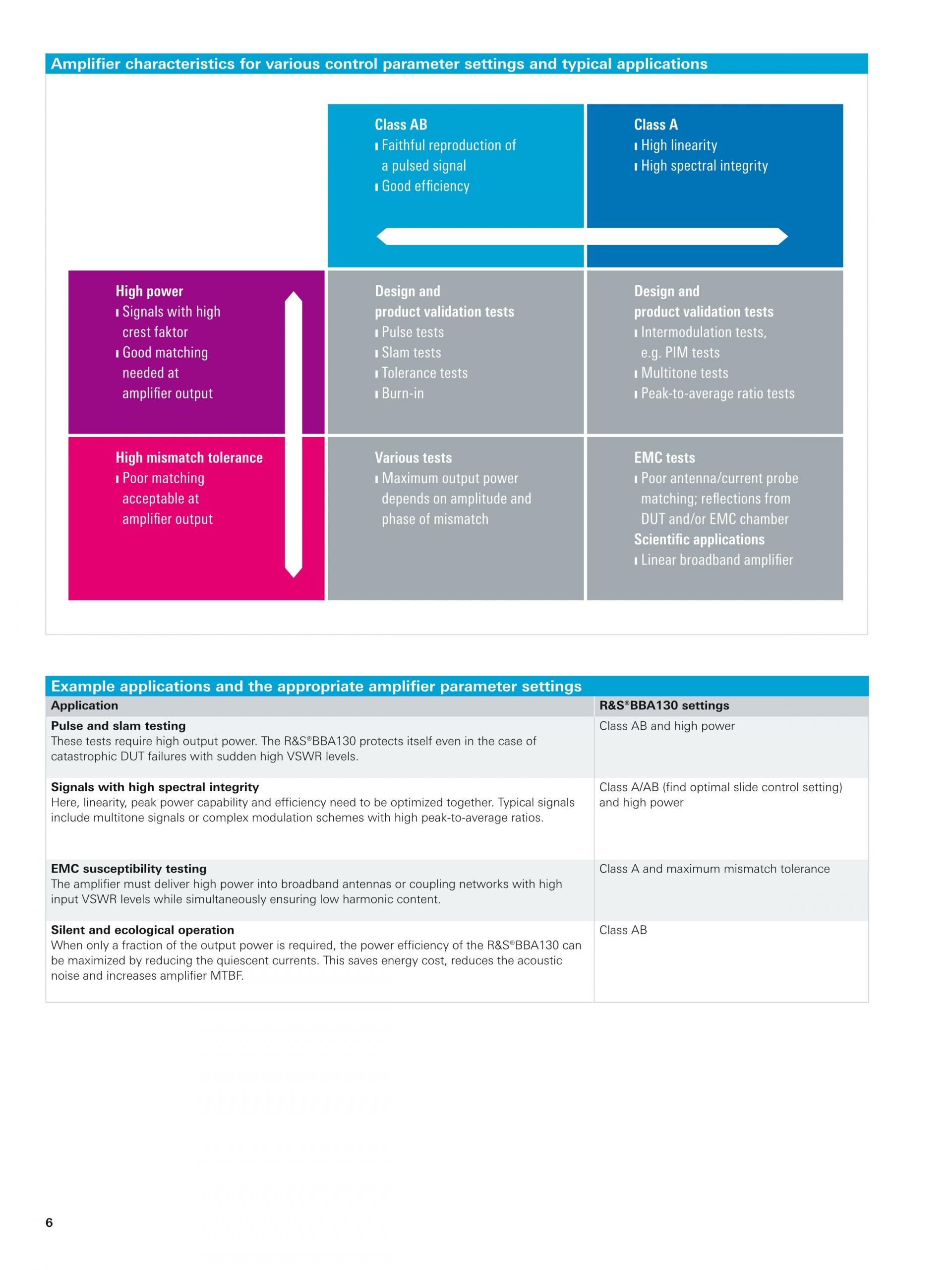

바이어스 포인트 조정 가능

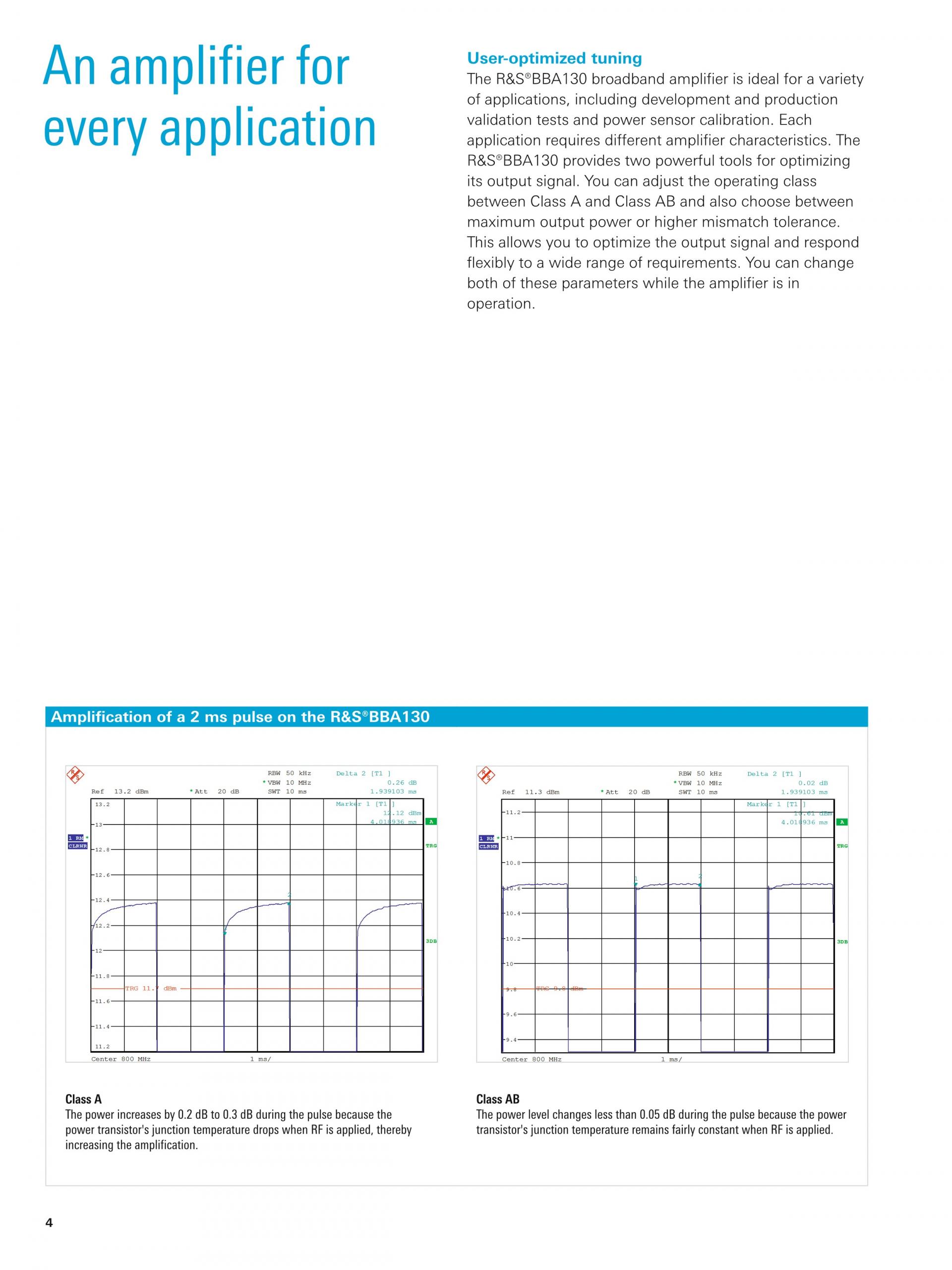

R&S®BBA130을 사용하면 트랜지스터 바이어스를 Class A, Class AB 또는 그 사이에 설정하여 출력 신호의 특성을 변경할 수 있습니다. Class A의 바이어스 포인트는 우수한 하모닉 성능으로 뛰어난 선형성을 제공합니다. Class AB의 바이어스 포인트에서는 펄스 신호가 정확히 재현될 뿐만 아니라 효율성이 개선됩니다. 기기 테스트에 대해 클린 CW 신호를 발생하려면 Class A에서 R&S®BBA130을 작동하십시오. 펄스 신호를 정확히 증폭하려면 Class AB의 바이어스 포인트를 선택하십시오. |
|

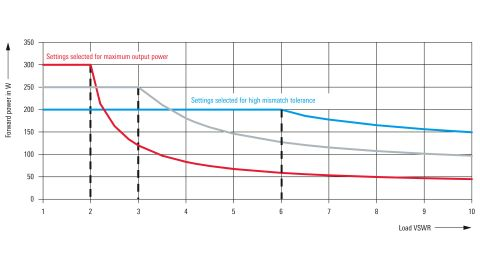

균형 출력

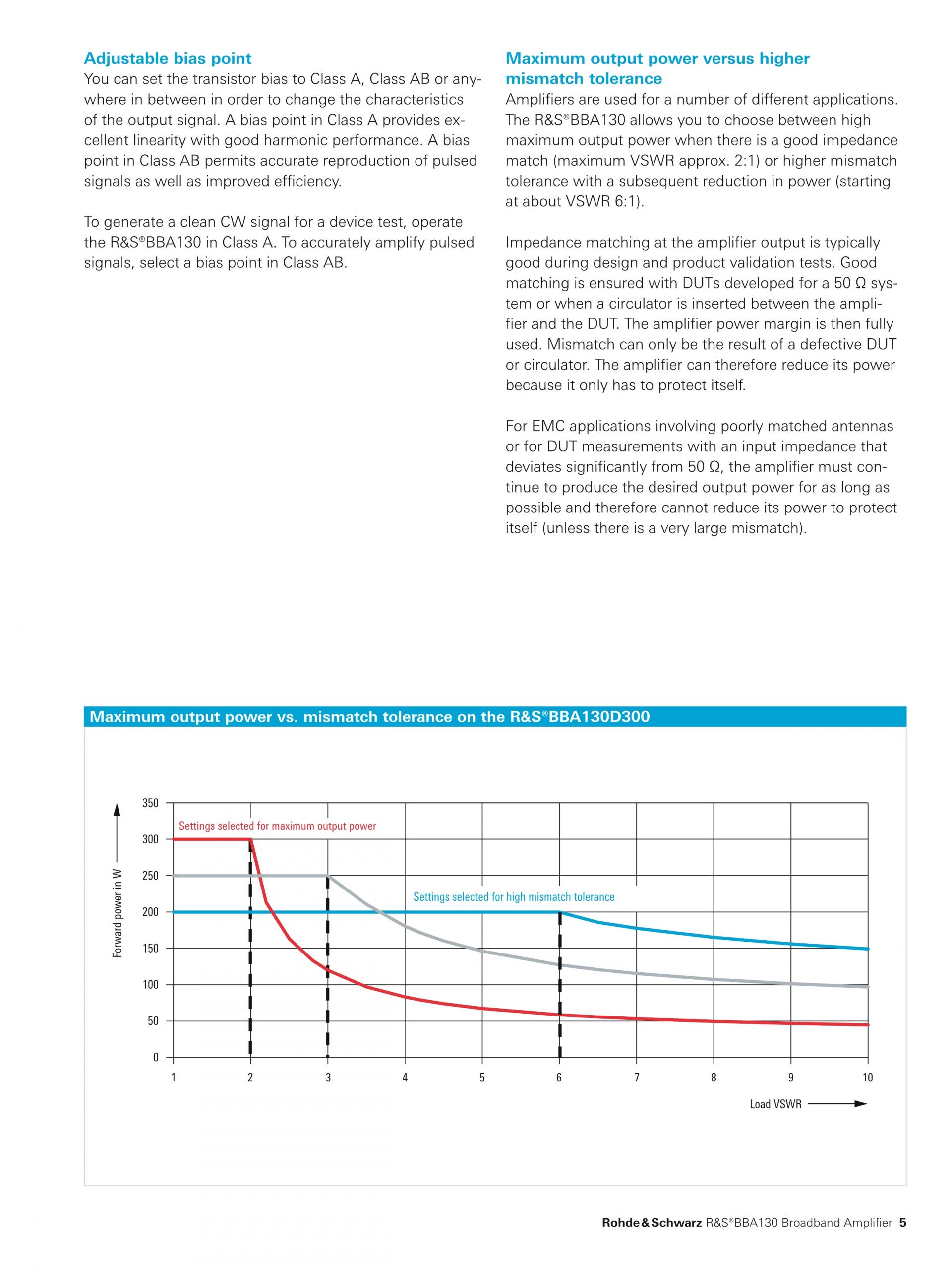

R&S®BBA130에서는 일반적으로 설계 및 제품 검증 시험 중 임피던스 일치가 양호하거나(최대 VSWR 약 2:1) 정합 불량 안테나를 사용하는 EMC 운용 시 또는 입력 임피던스가 50 Ω에서 크게 벗어나는 DUT 측정 시 출력(약 VSWR 6:1부터 시작)이 감소되면서 부정합 허용 한도가 높아지는 경우 높은 최대 출력 사이에서 선택할 수 있습니다. 여기에서는 가능한 길게 최적의 출력을 발생해야 합니다. |
|
유연한 구성

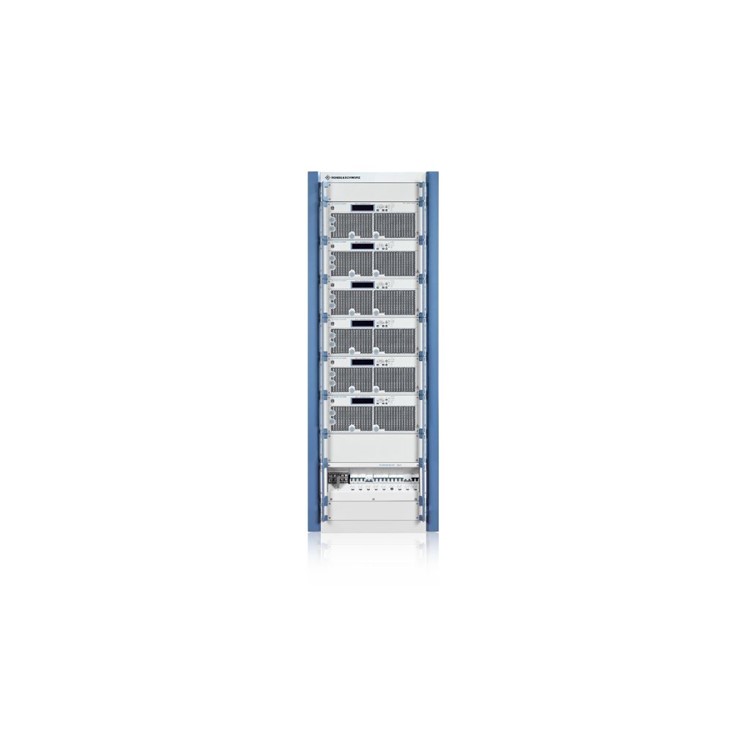

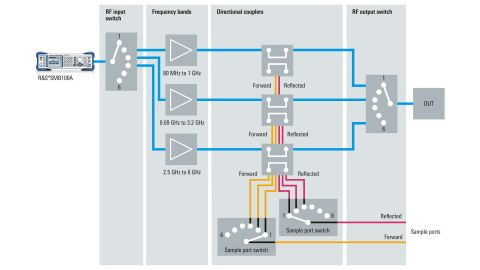

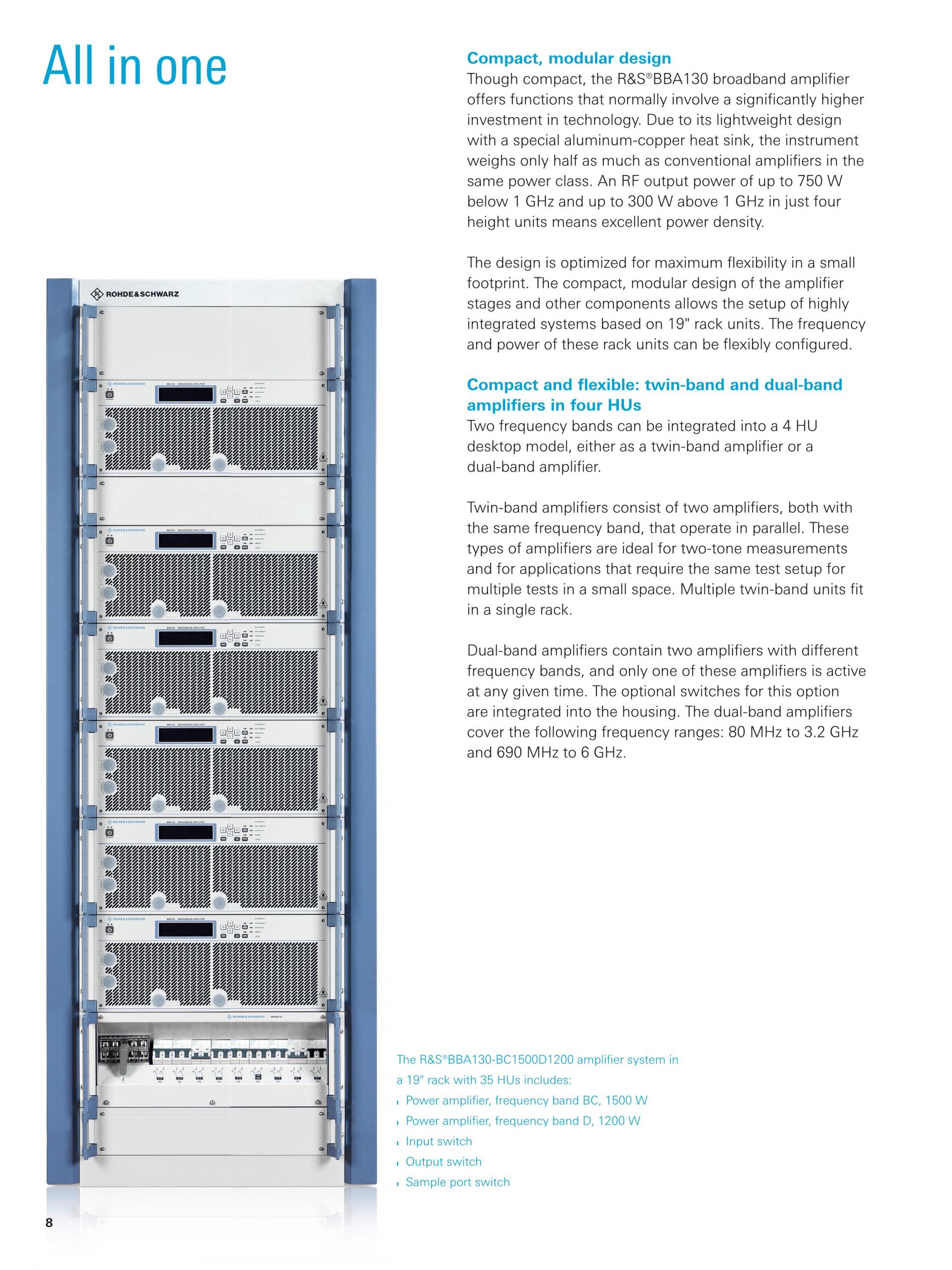

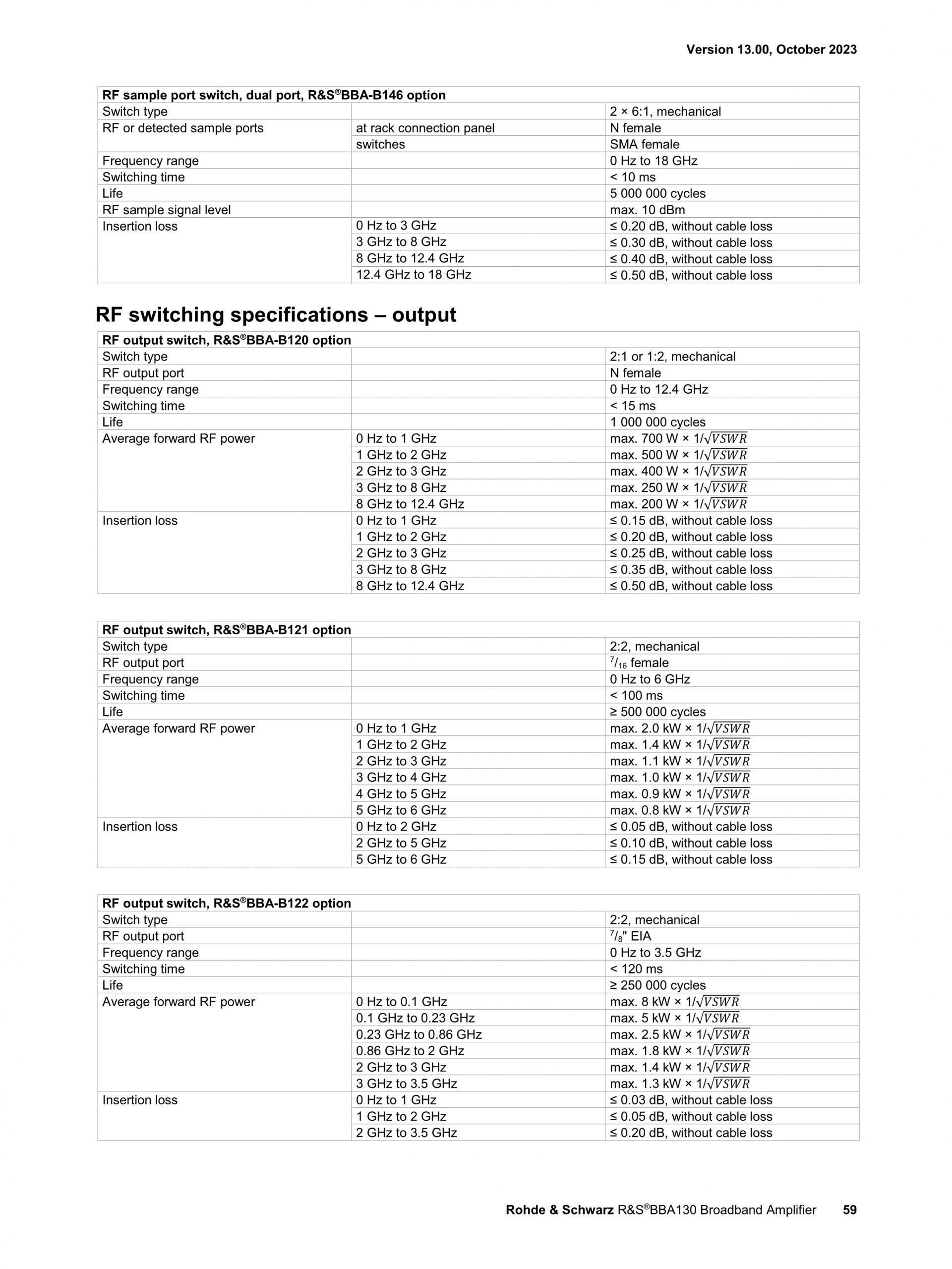

R&S®BBA130의 설계는 작은 설치면적으로 유연성을 극대화하도록 최적화되었습니니다. 증폭기 단계 및 기타 구성요소의 초소형 모듈식 설계에서는 19" 랙 유닛을 기반으로 고도의 통합 시스템을 셋업할 수 있습니다. 이러한 랙 유닛에서는 주파수와 출력을 유연하게 구성할 수 있습니다. 다양한 스위칭 옵션을 이용해 개별 증폭기를 혼합 구성할 수 있어 여러 주파수 대역을 지원하는 단일 시스템을 구성하고 특정 운용 환경에 최적인 구성이 가능합니다. |
|

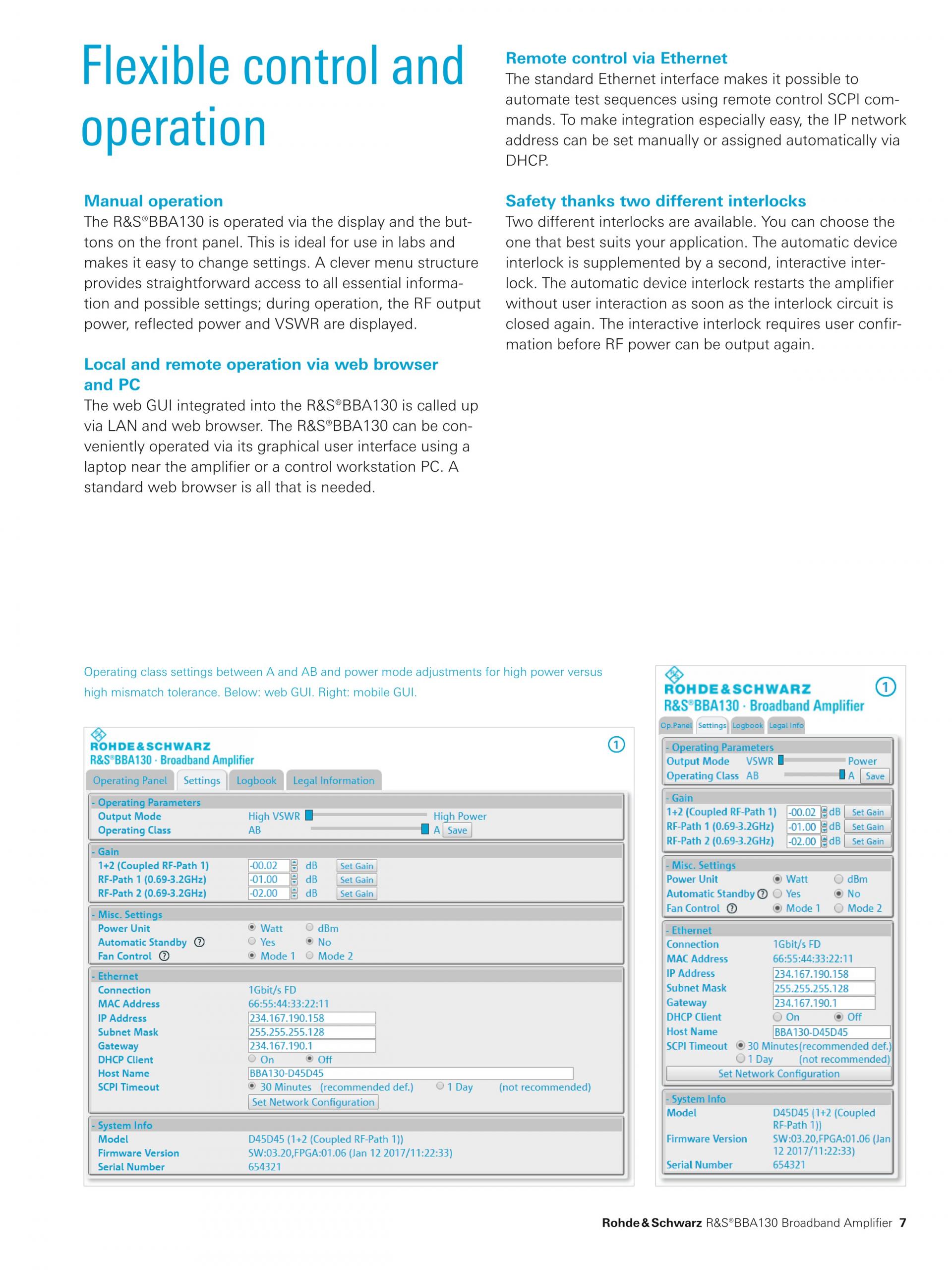

최신 사용자 인터페이스

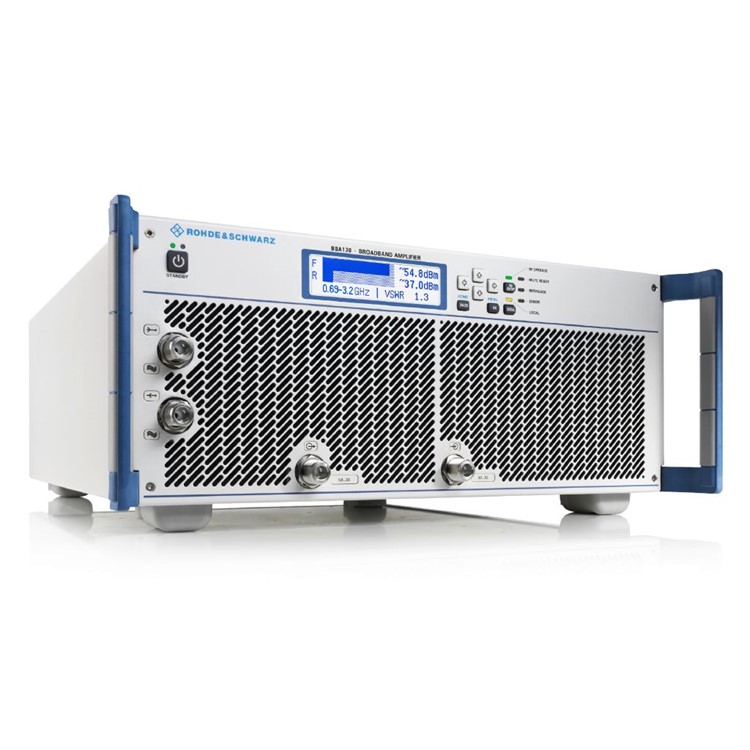

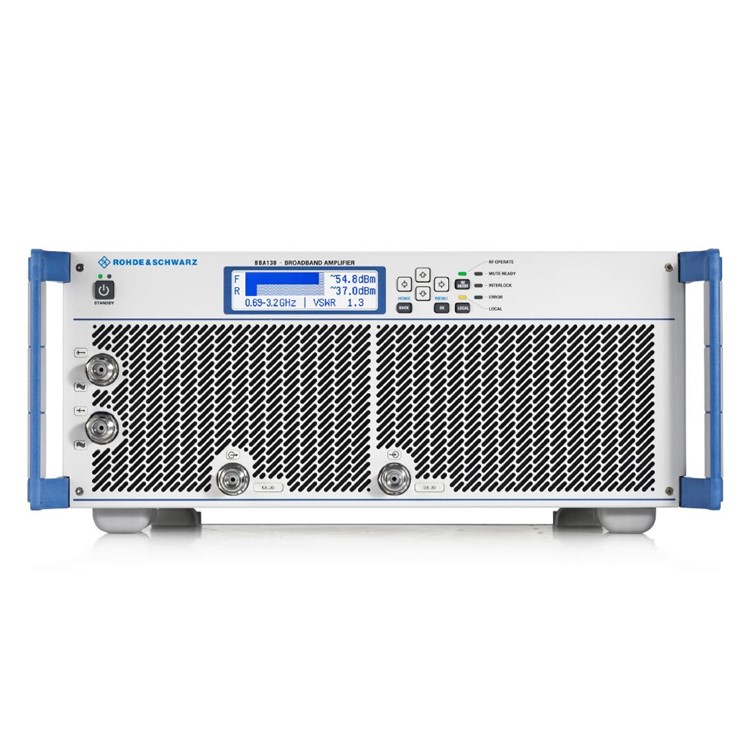

R&S®BBA130은 프론트 패널의 디스플레이 및 버튼으로 조작합니다. 이 방식은 연구소에 적합하며 설정을 쉽게 변경할 수 있습니다. 또한, 컴퓨터에서 그래픽 사용자 인터페이스를 통해 R&S®BBA130을 편리하게 조작할 수 있습니다. R&S®BBA130에 통합된 웹 GUI는 LAN 및 웹 브라우저를 통해 호출됩니다. 표준 이더넷 인터페이스에서는 원격 제어 SCPI 명령을 사용하여 테스트 시퀀스를 자동화할 수 있습니다. |
|
