로데 슈바르즈 ・ ROHDE & SCHWARZ
RTM3000
오실로스코프

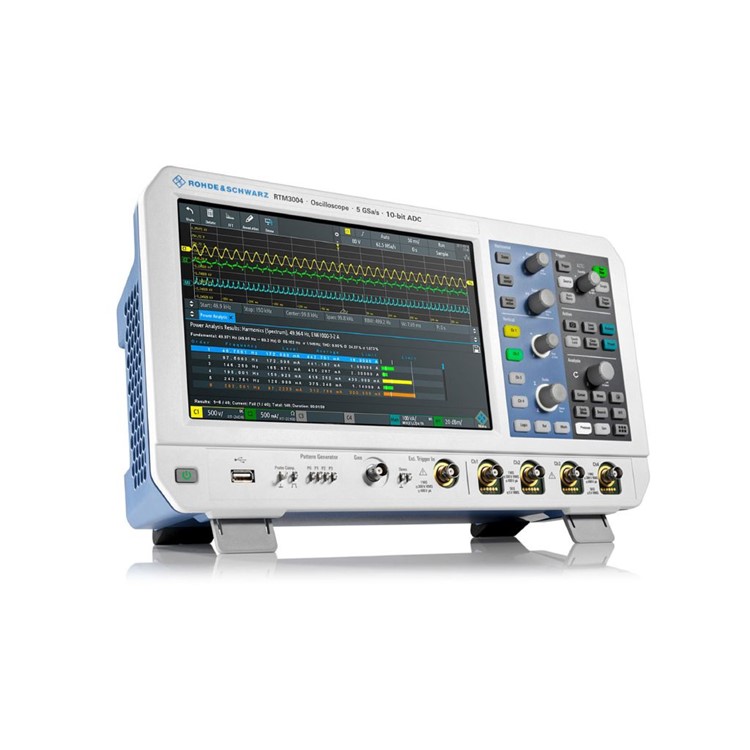

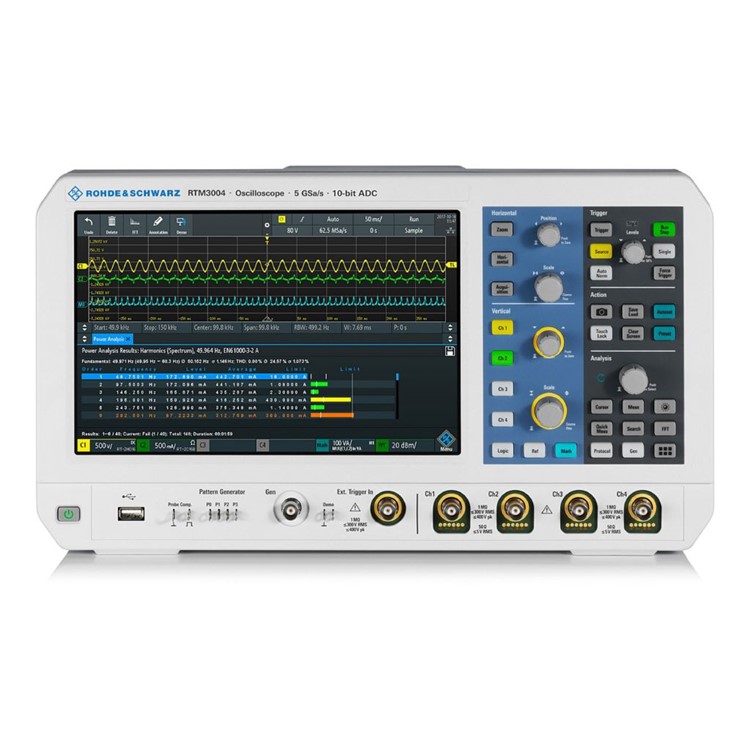

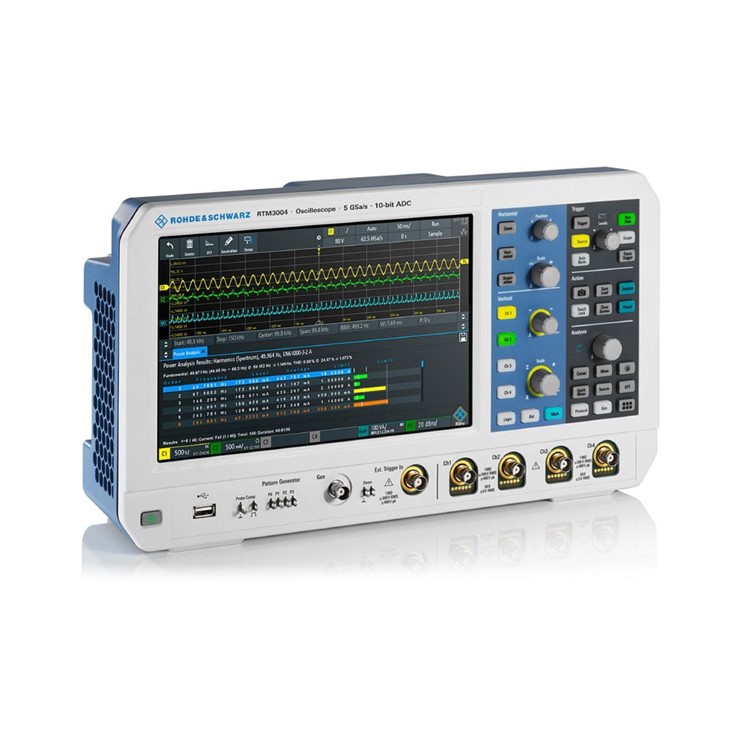

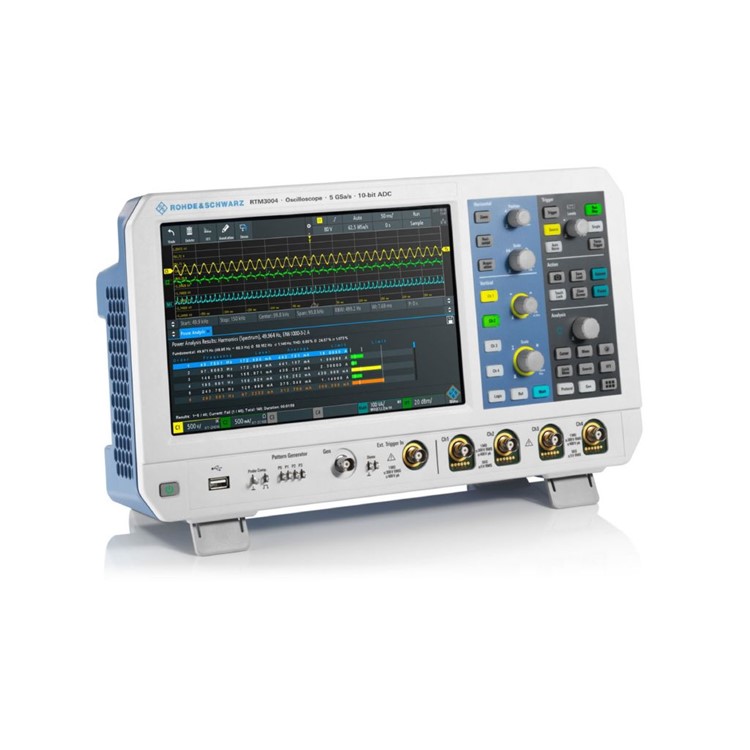

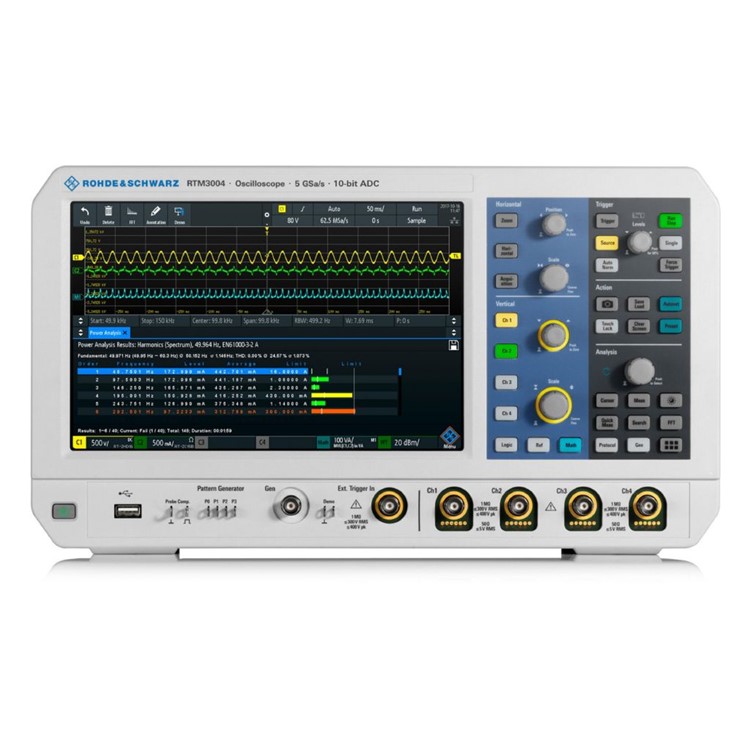

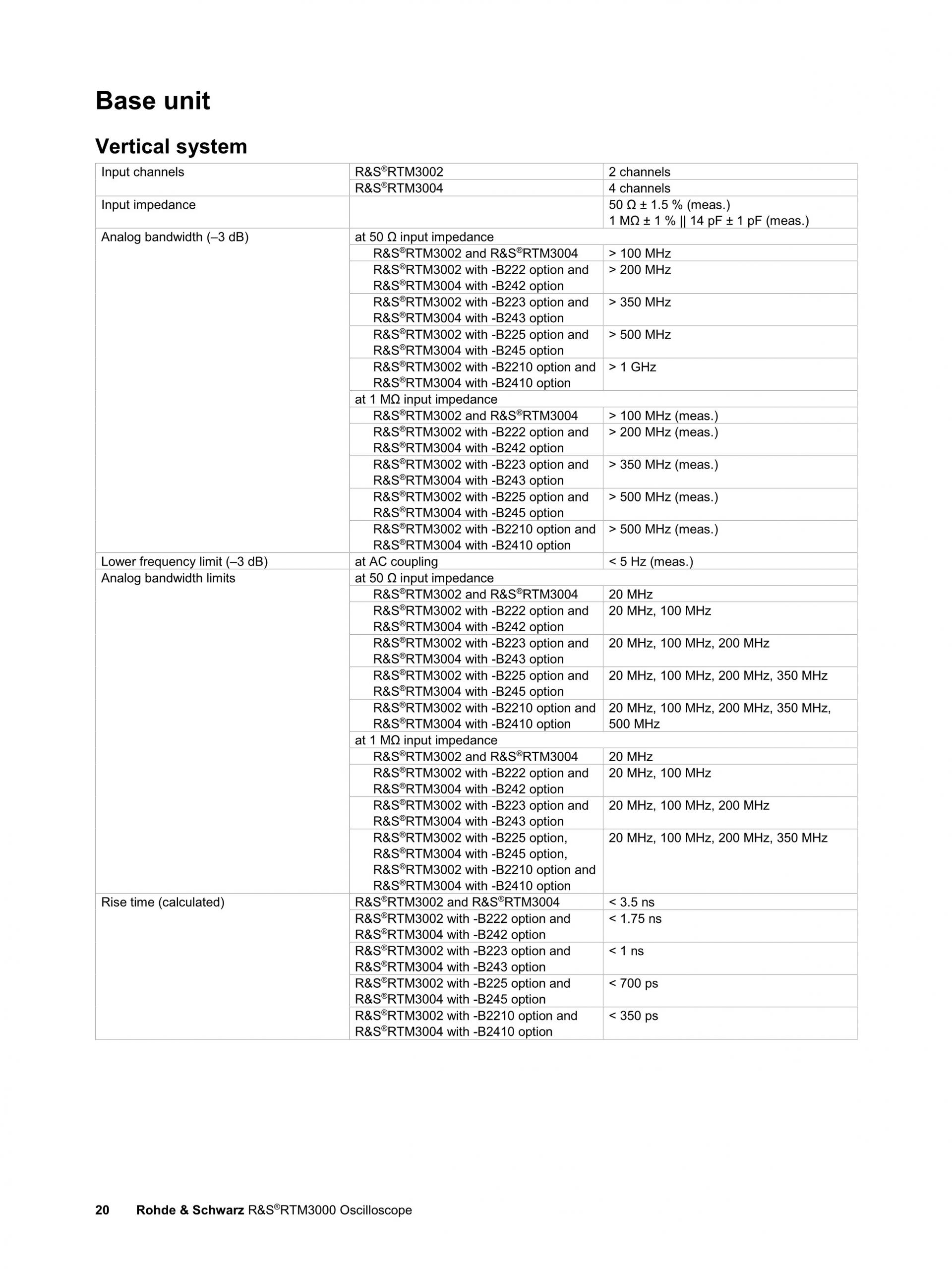

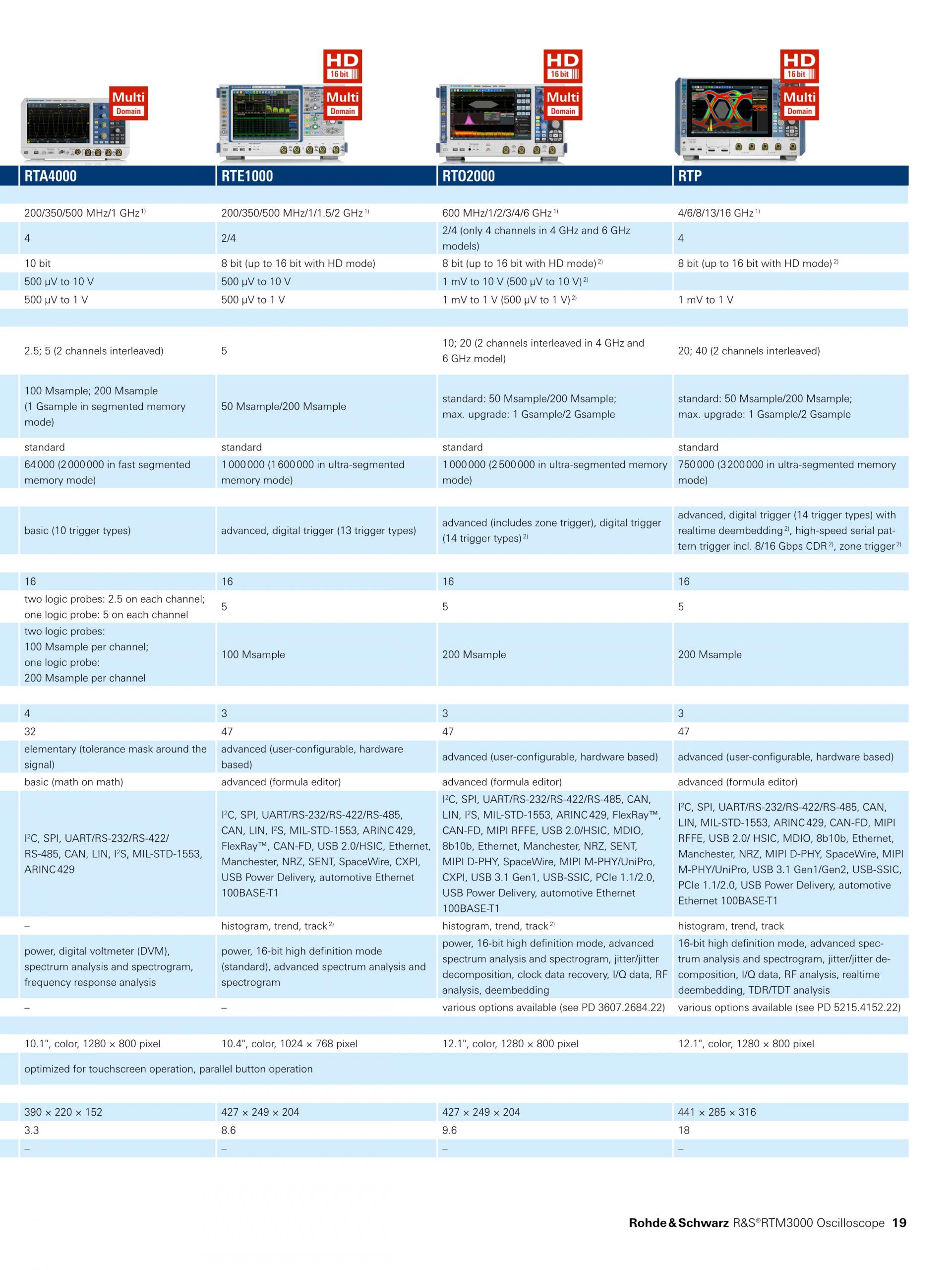

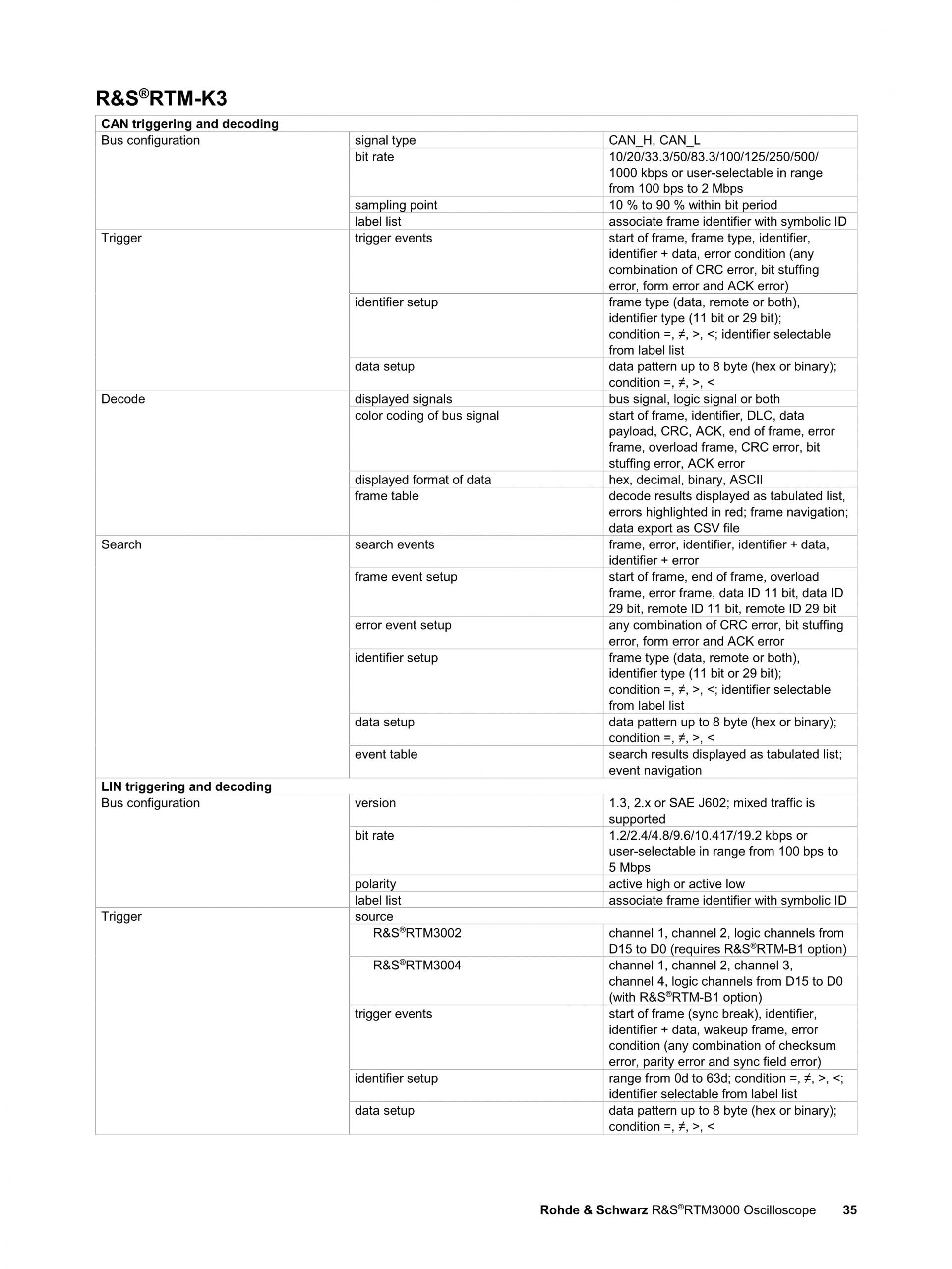

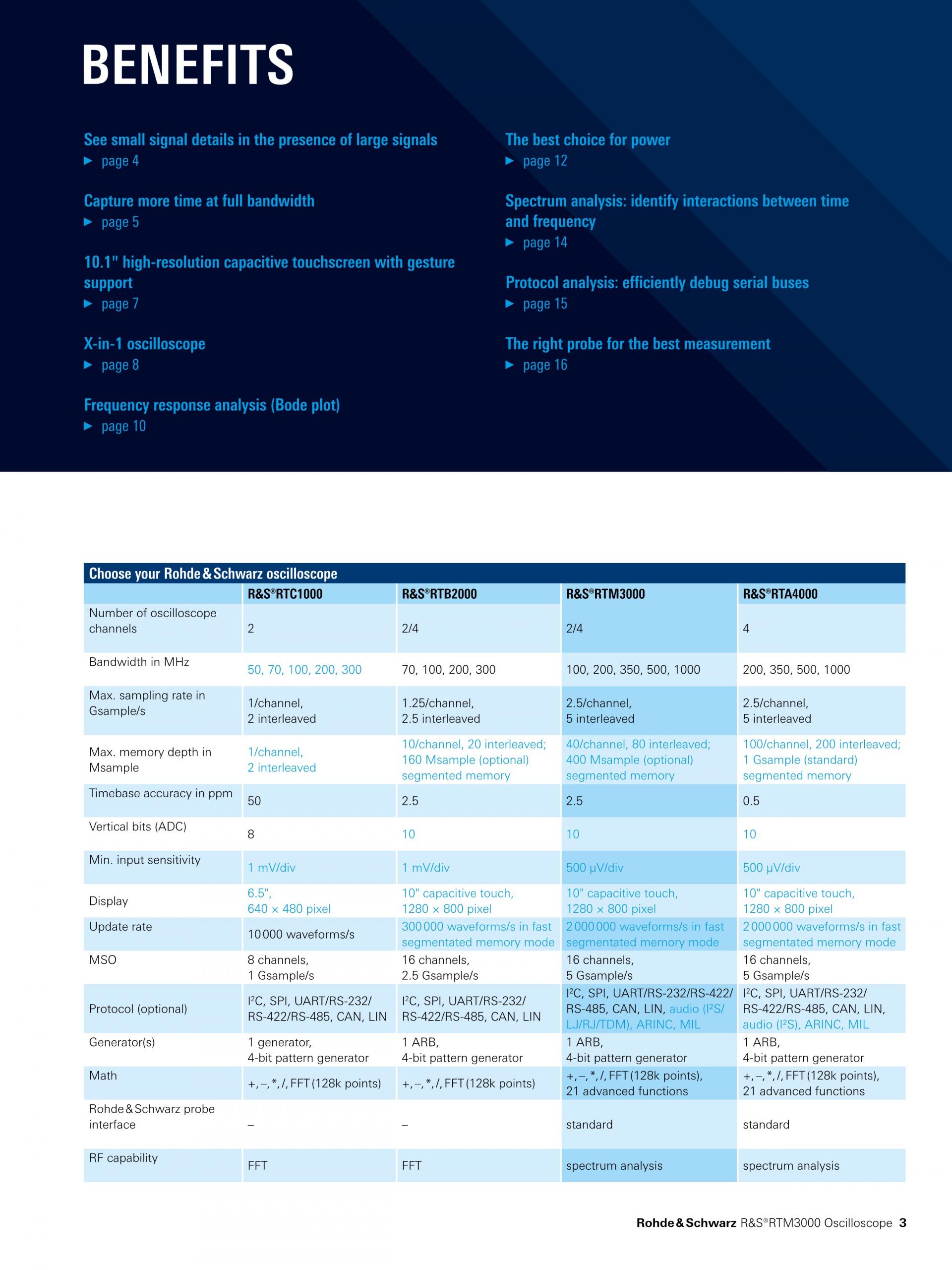

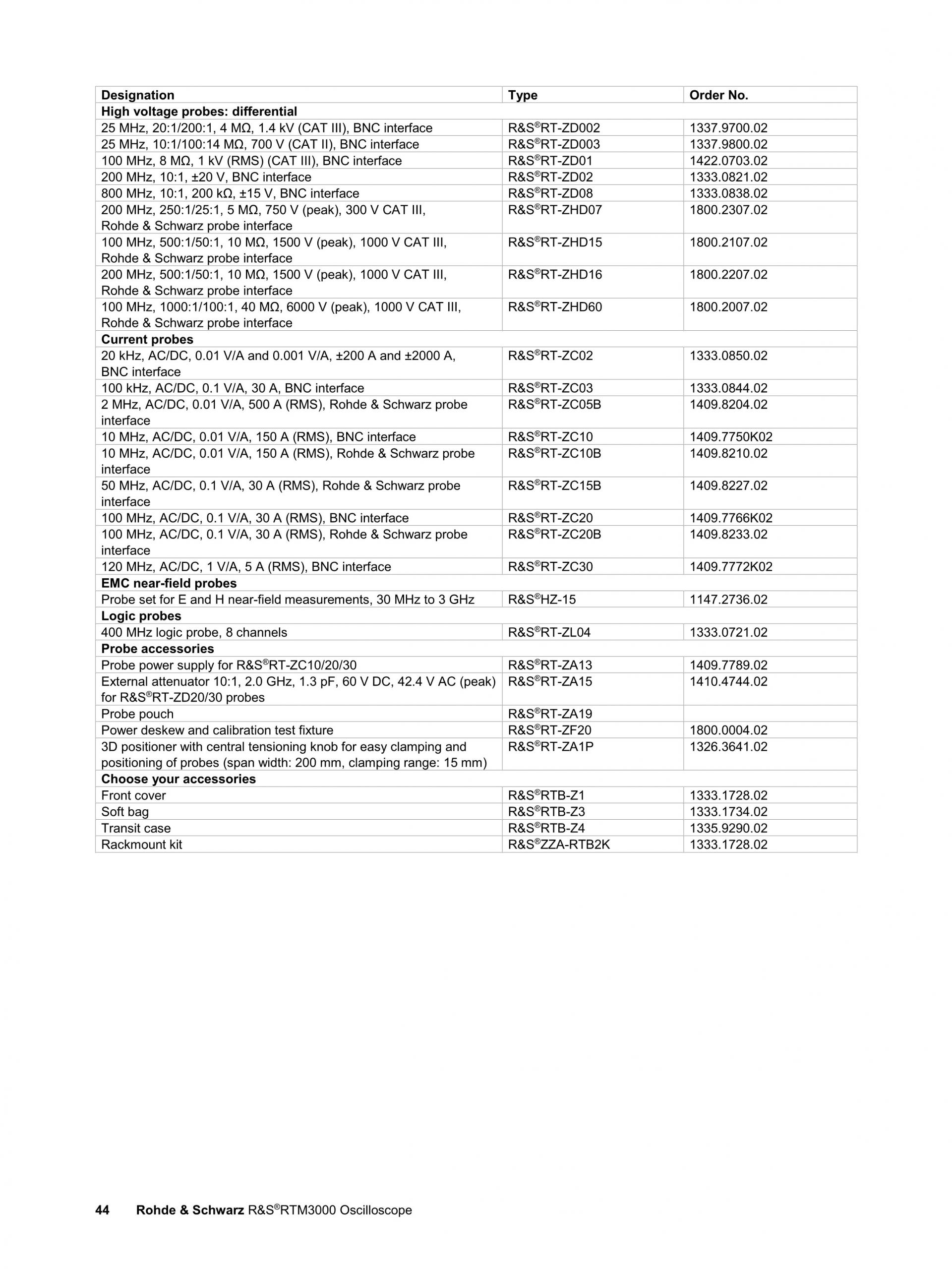

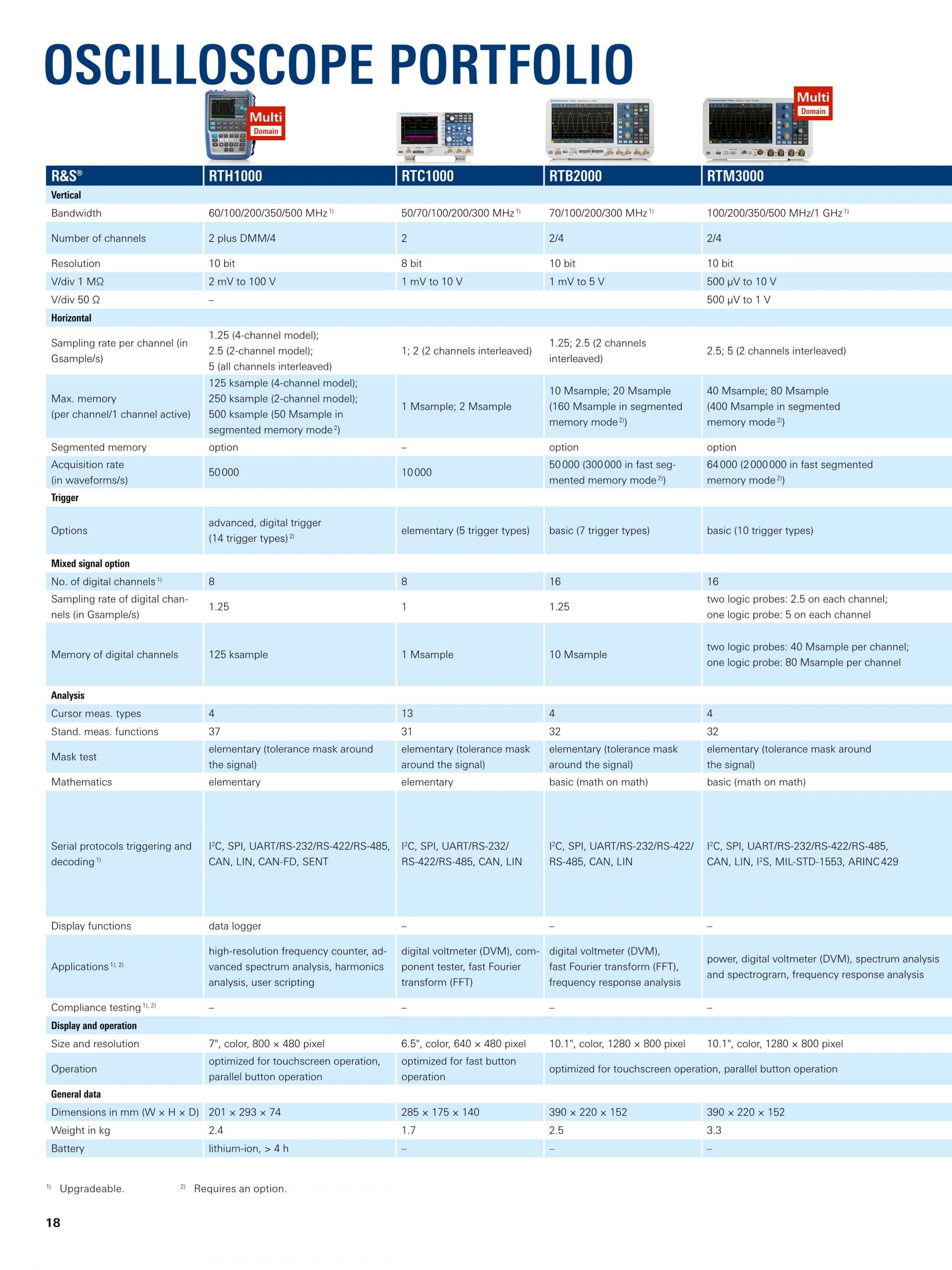

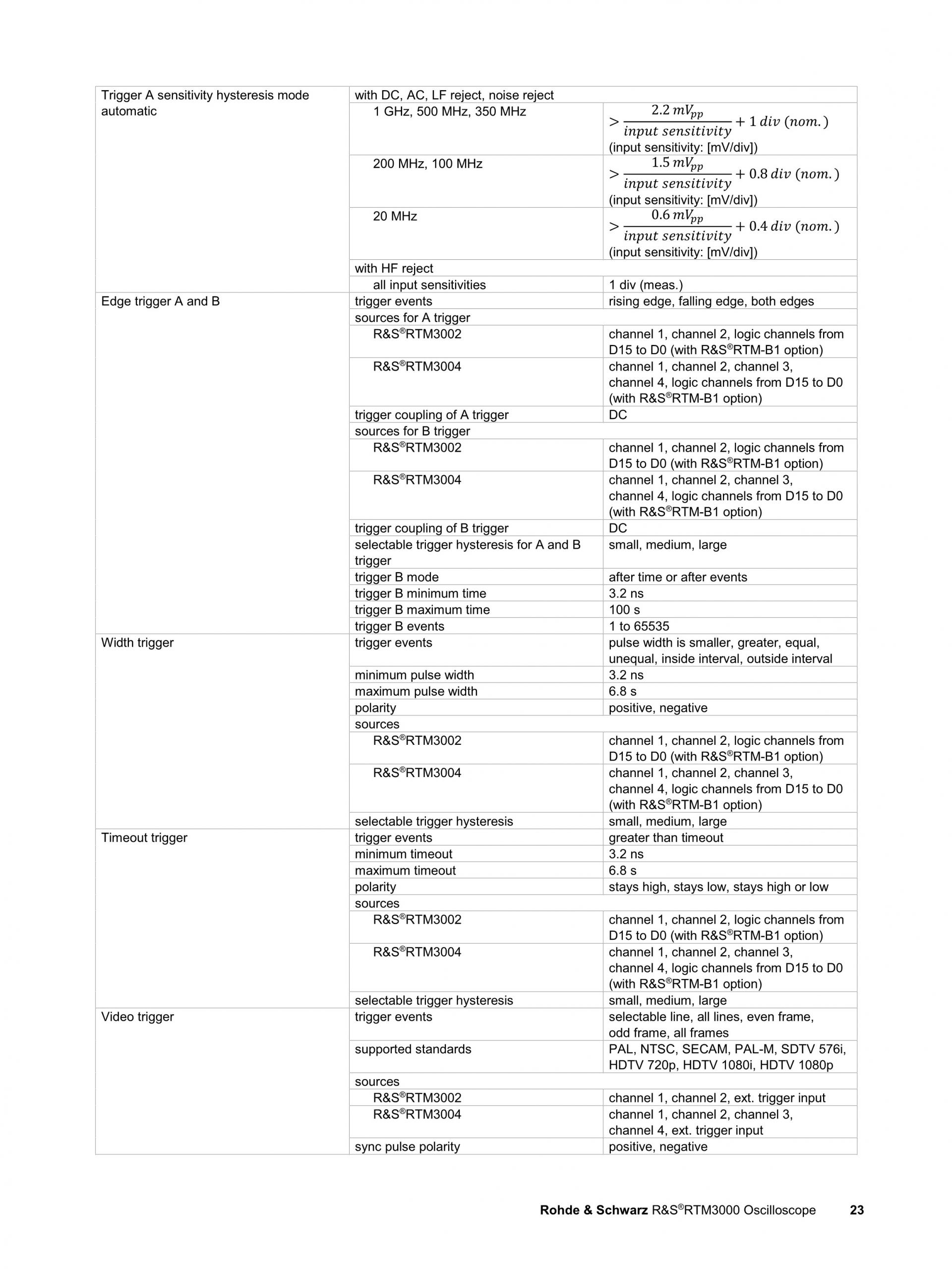

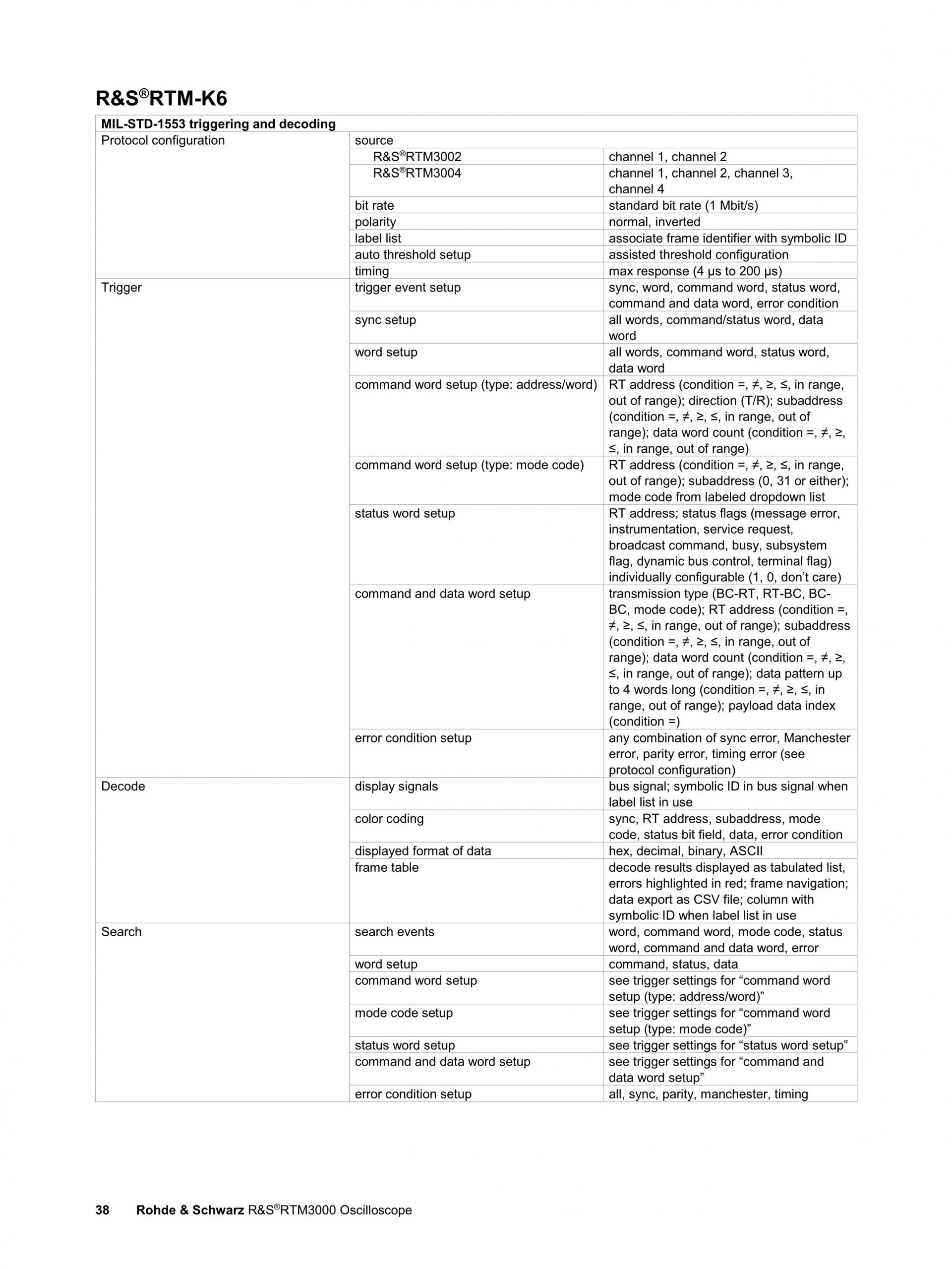

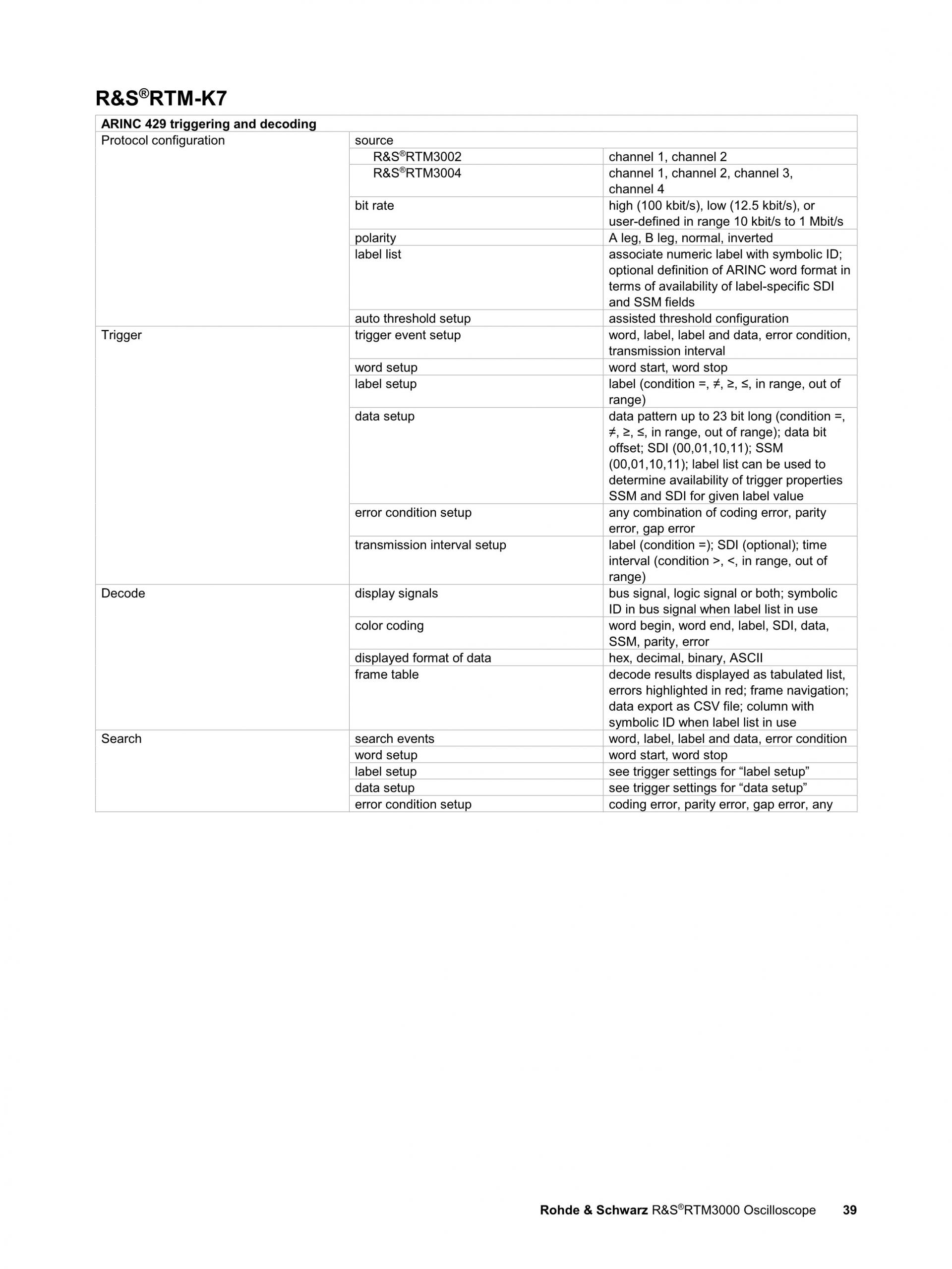

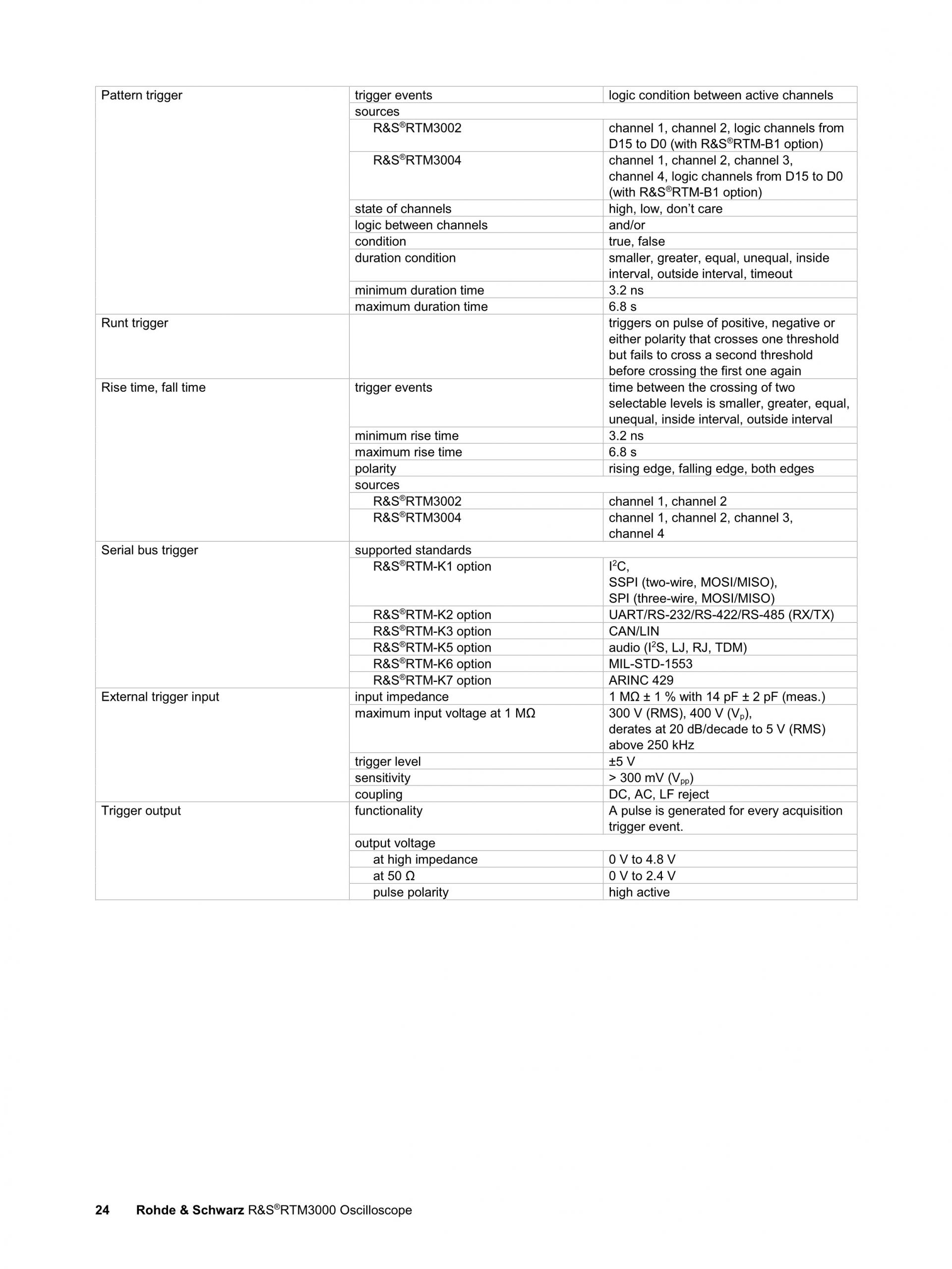

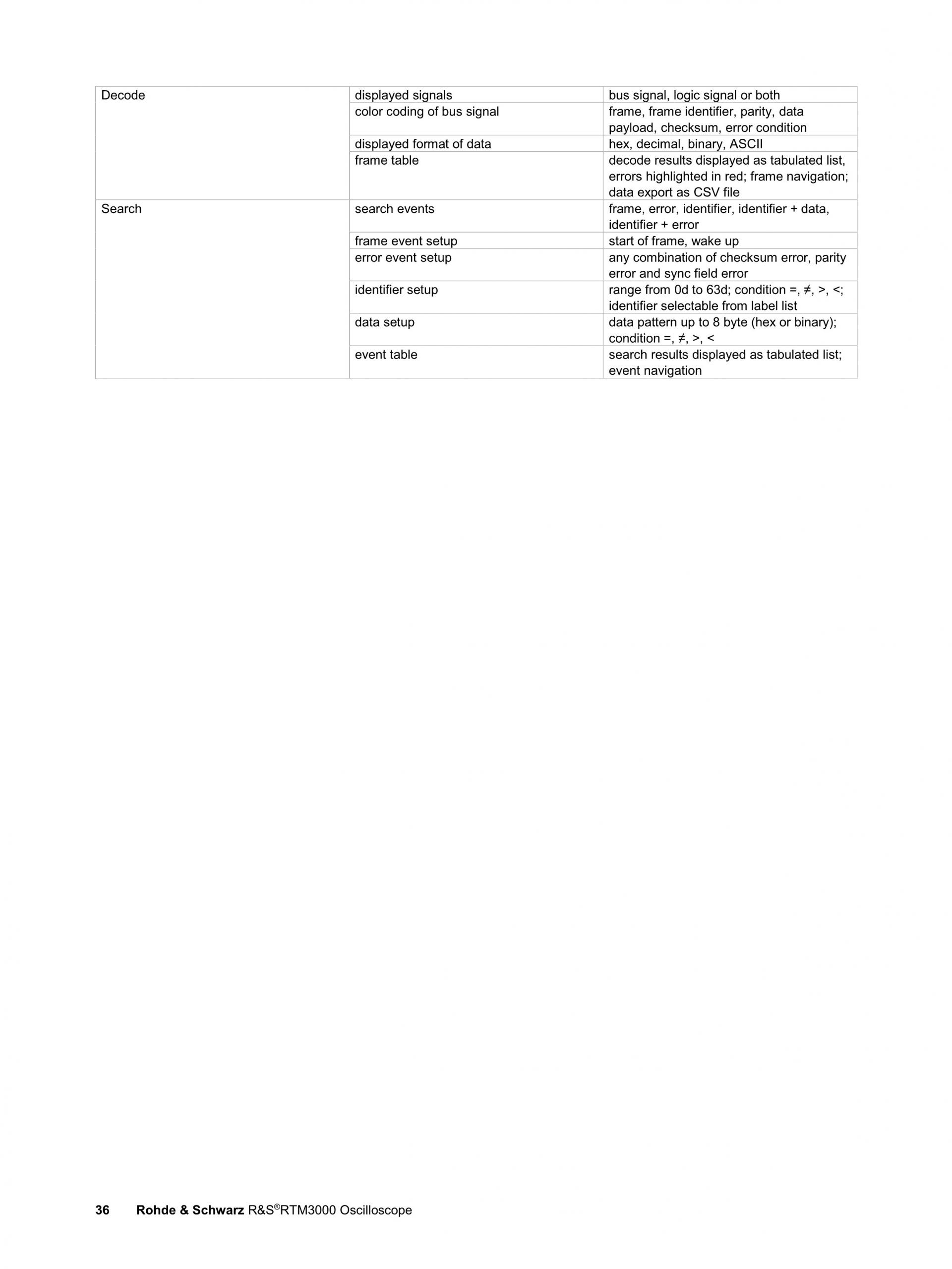

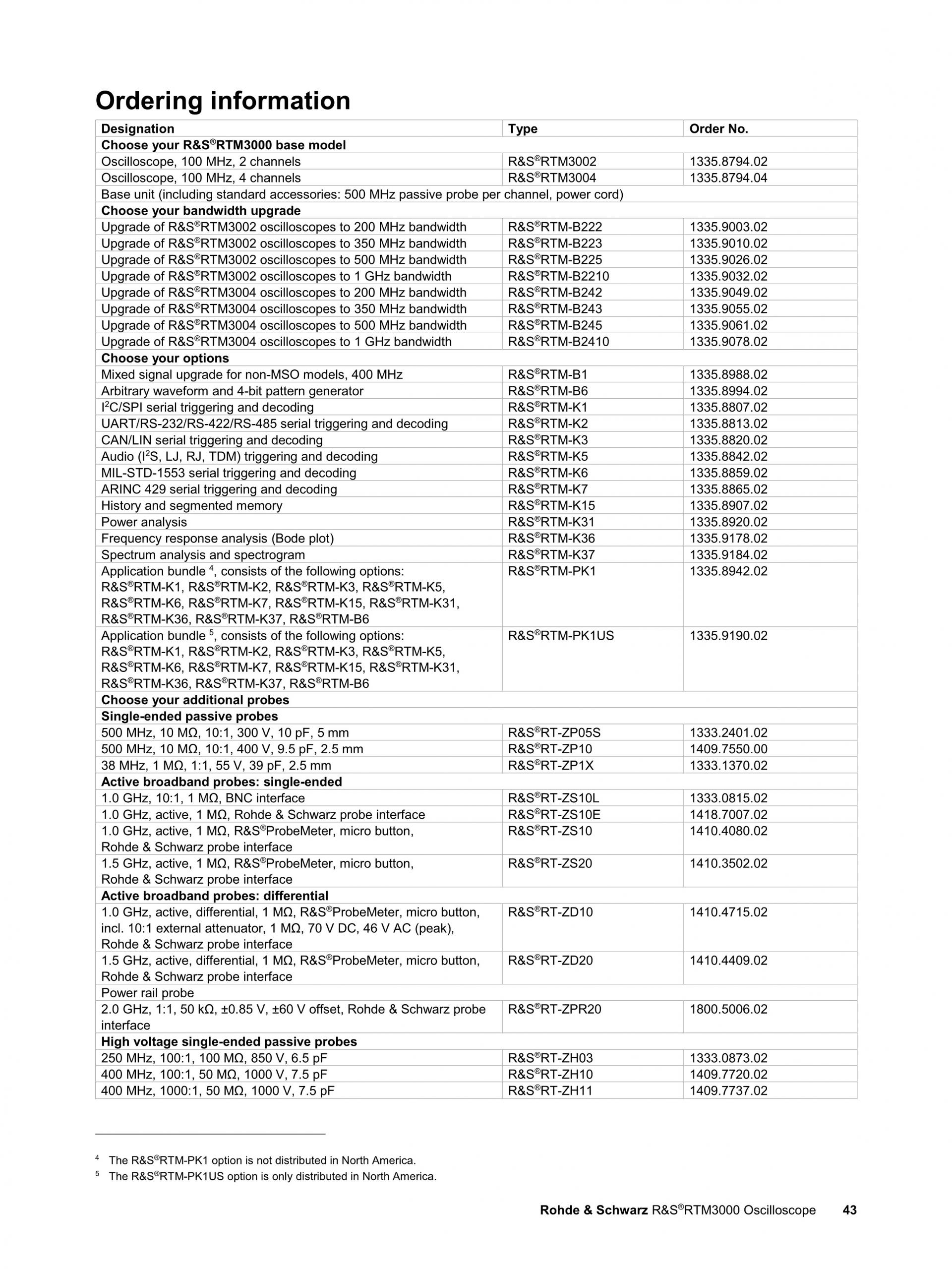

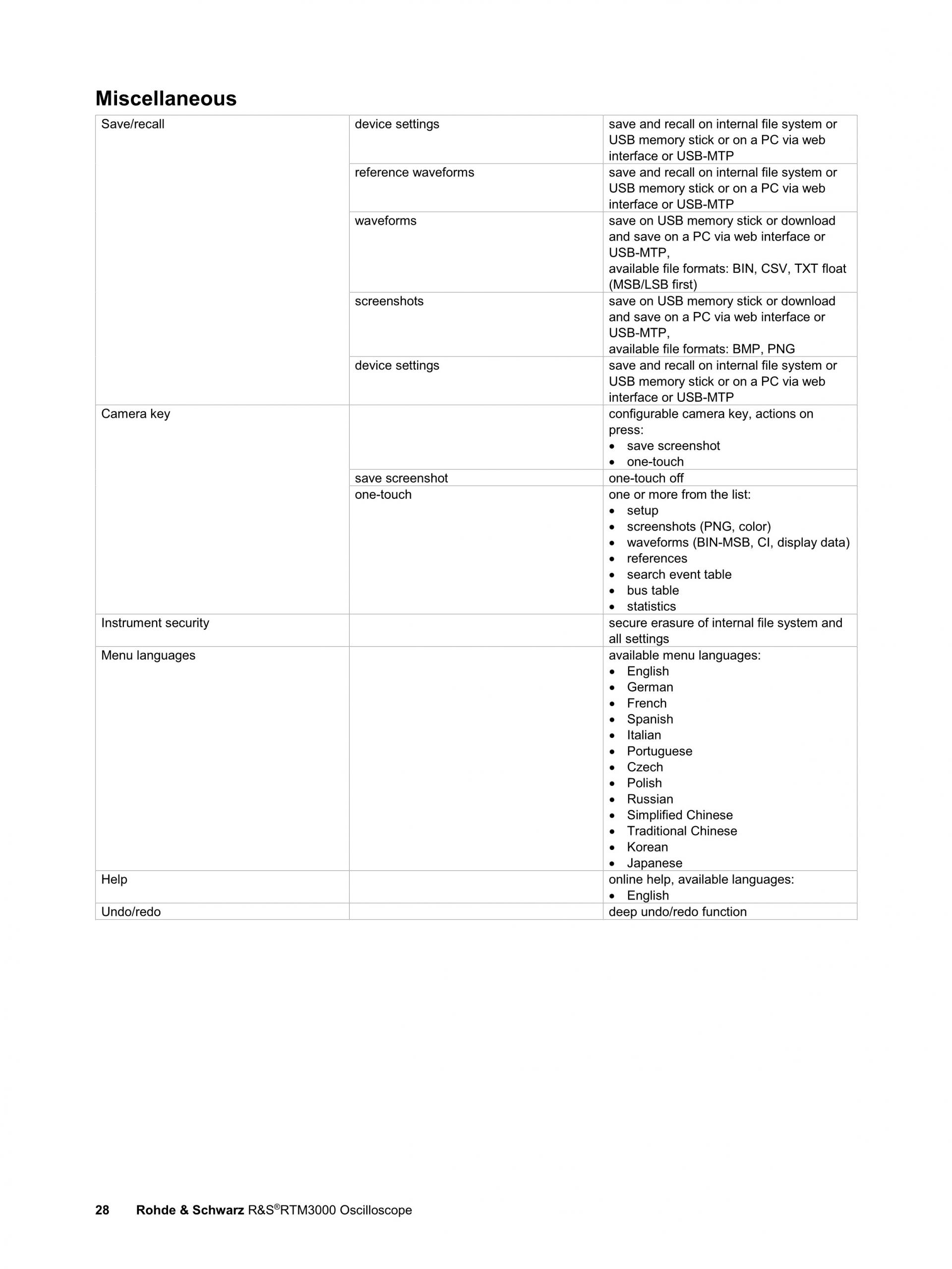

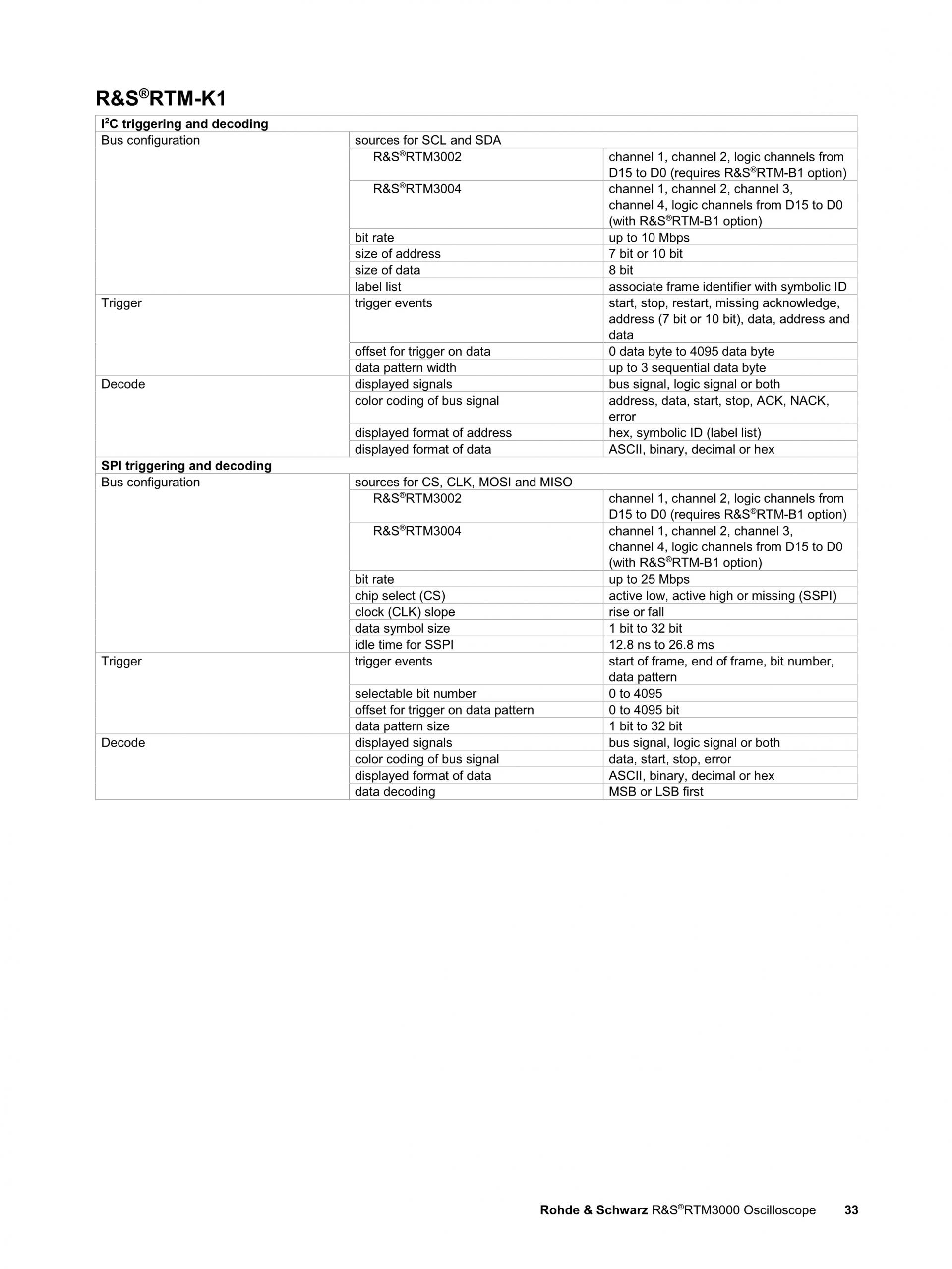

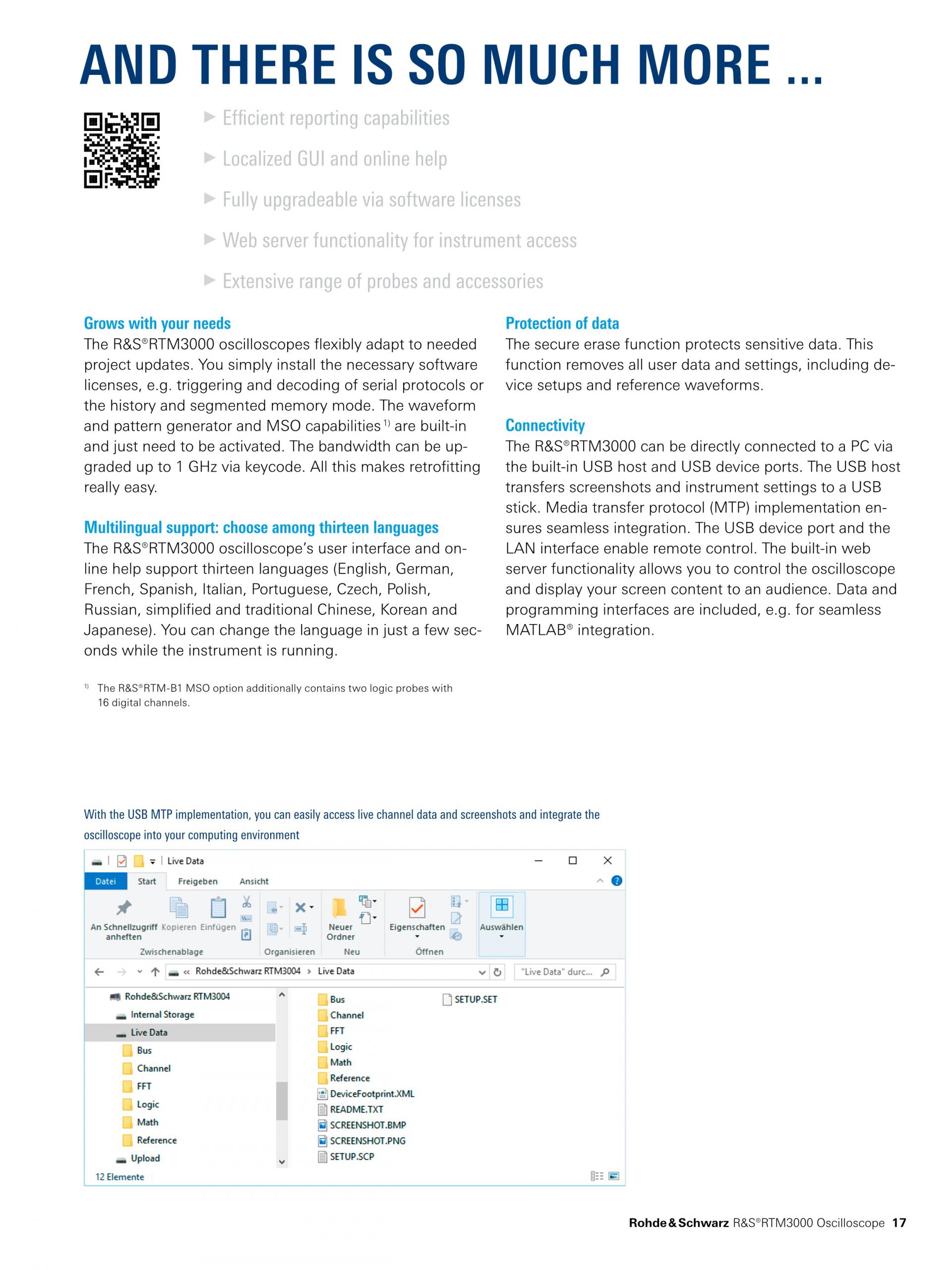

RTM3000 oscilloscope

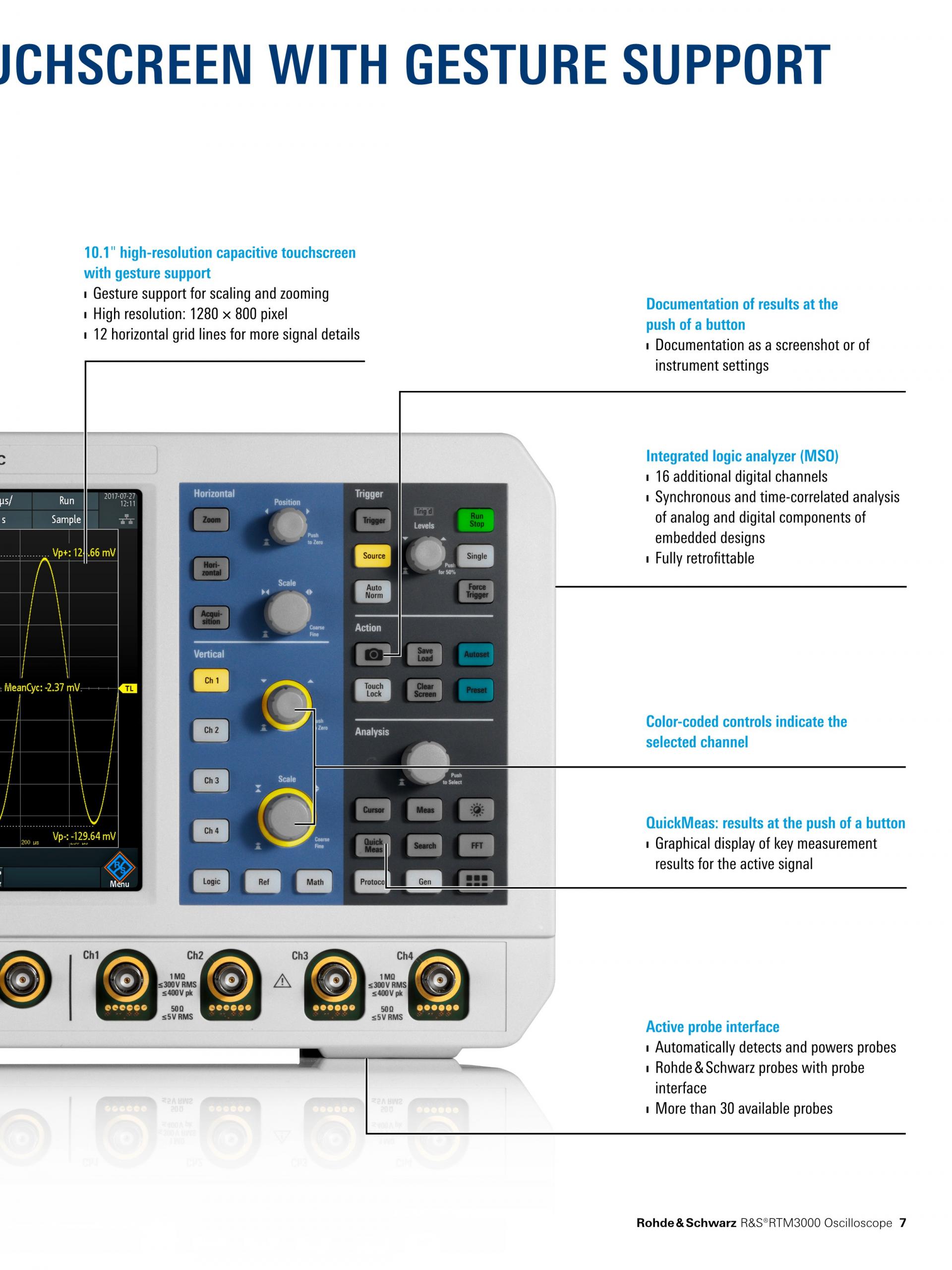

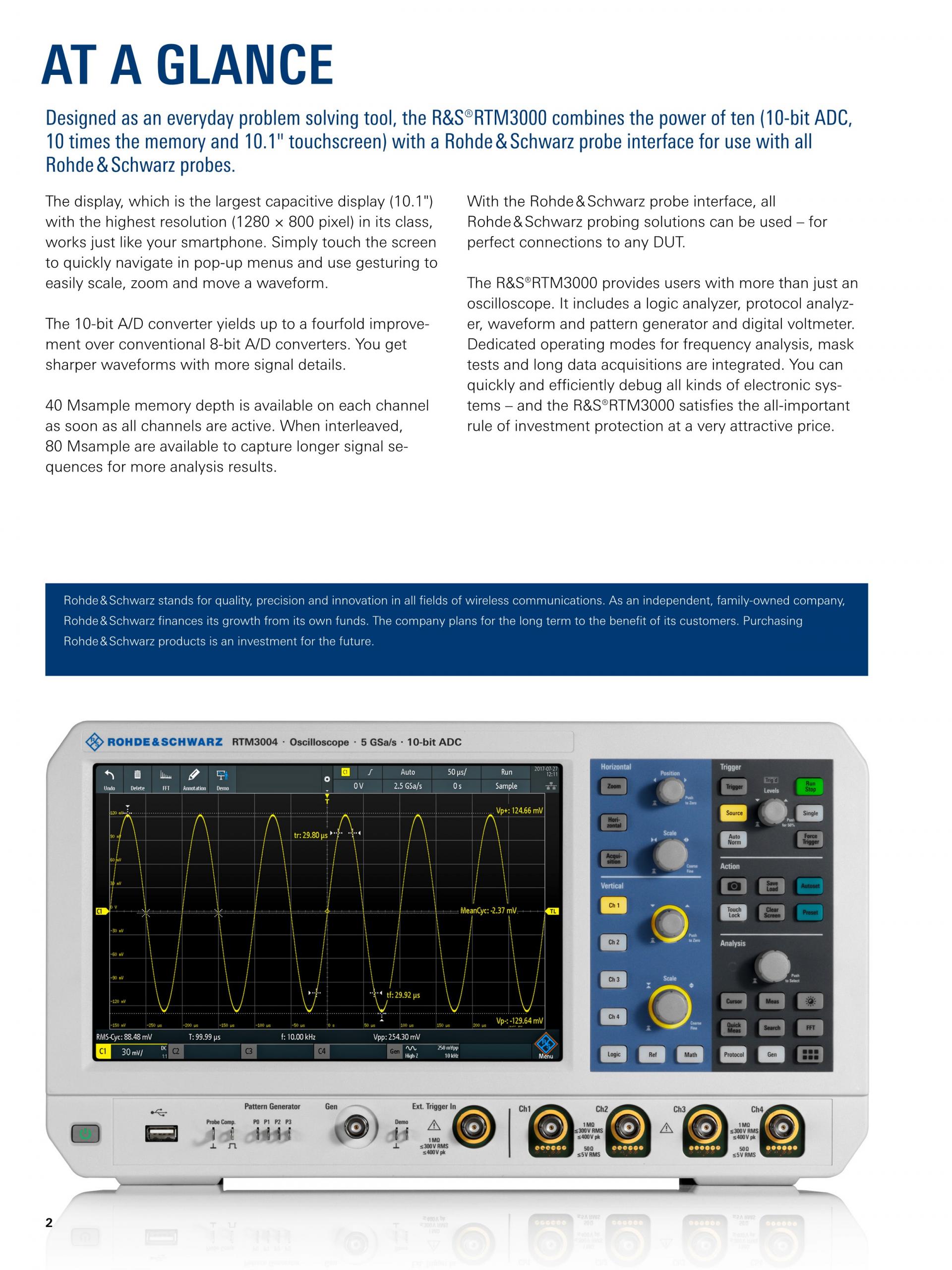

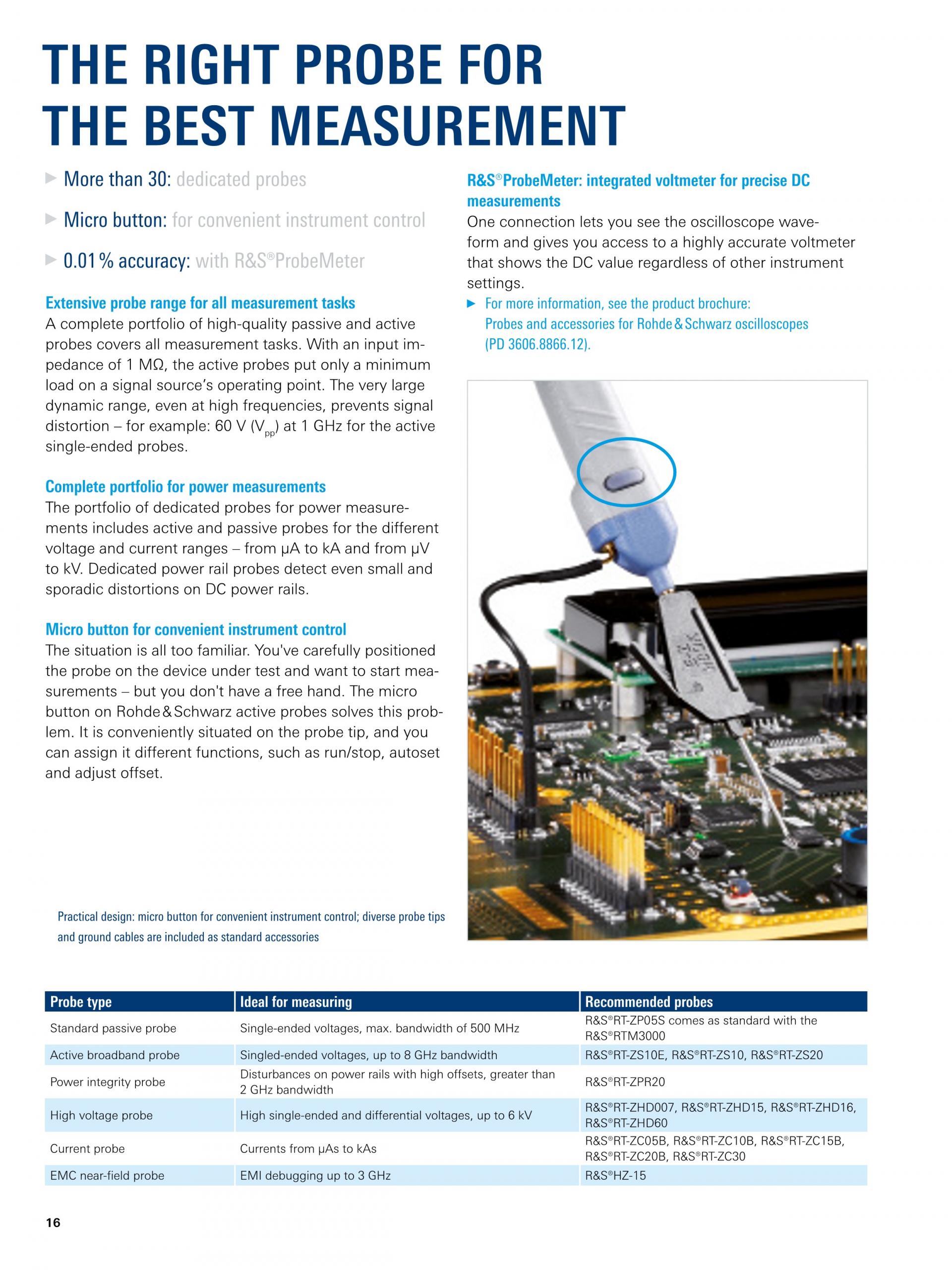

일상적 문제 해결 툴로 설계된 R&S®RTM3000에는 Power of 10(10비트 ADC, 10배의 메모리, 10.1" 터치스크린) 사양과 로데슈바르즈의 모든 프로브를 지원하는 로데슈바르즈 프로브 인터페이스가 결합되어 있습니다.
신호 분석: 빠른 결과

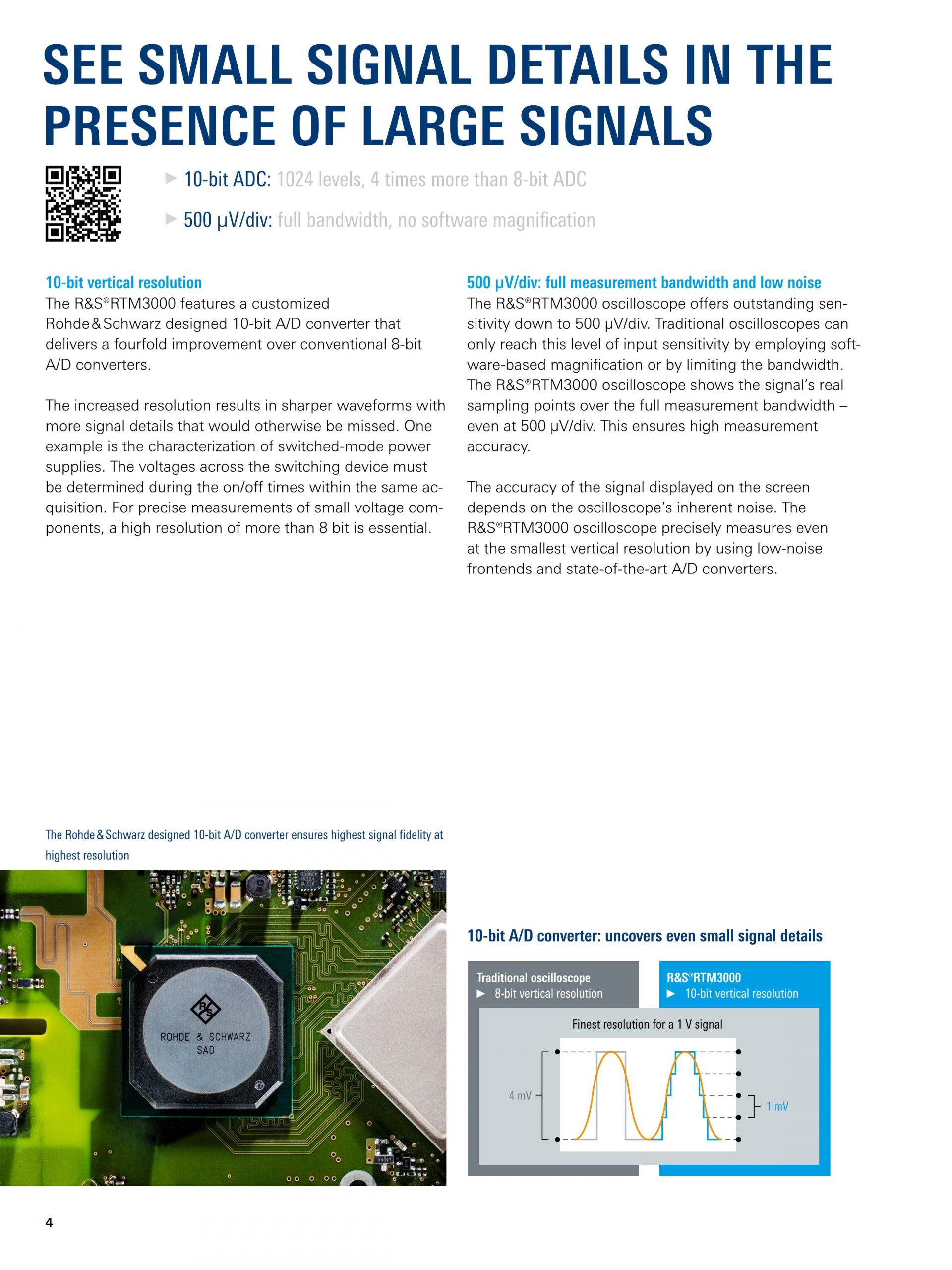

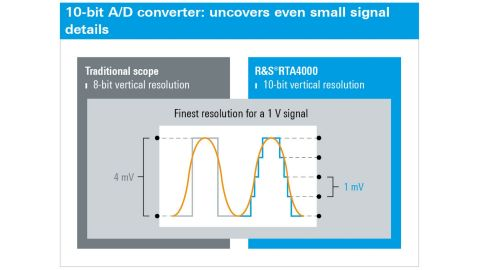

R&S®RTM3000에는 기존 8비트 A/D 컨버터에 비해 4배 더 향상된 로데슈바르즈의 맞춤형 10비트 A/D 컨버터가 탑재되어 있습니다. 고분해능이 적용되어 낮은 분해능에서는 보이지 않는 세부 신호까지 포착하여 더욱 선명한 파형이 표시됩니다. 예를 들어 스위치 모드 전원 공급 장치의 경우, 스위치 기기의 전압은 동일한 Acquisition에서 켜고 끄는 순간에 판단해야 합니다. |  10비트 A/D 컨버터 10비트 A/D 컨버터는 작은 신호 정보도 검출하며, 기존 오실로스코프보다 4배 더 높은 수직 분해능을 보장합니다. |

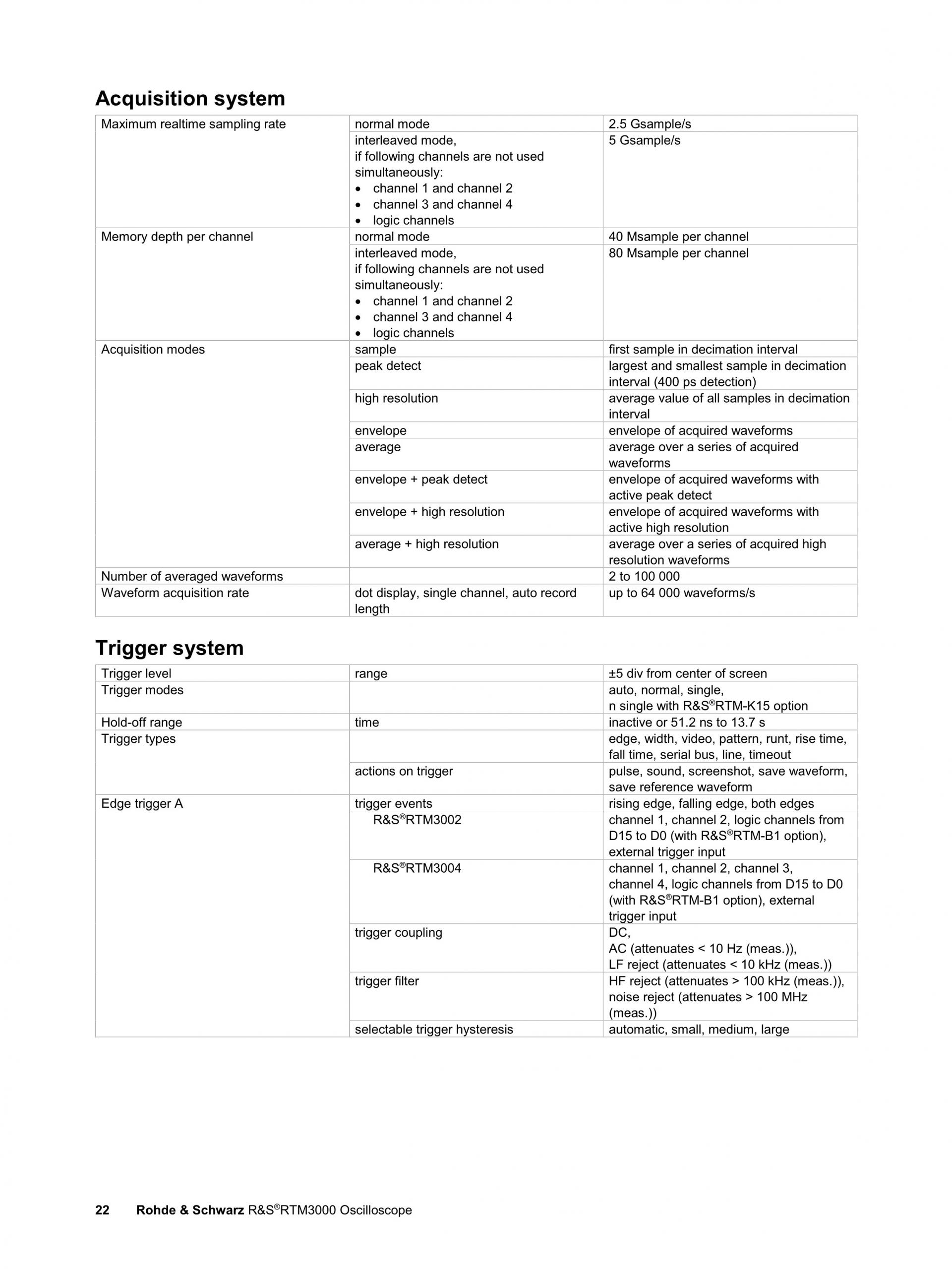

세그먼트 메모리

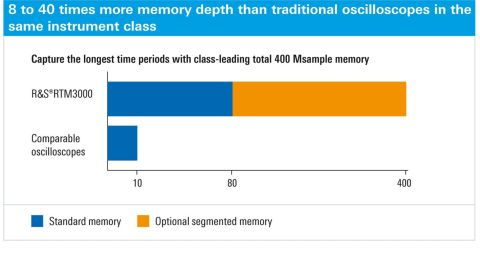

R&S®RTM3000은 채널당 동급 최고인 40 Msample 메모리를 지원하며, 인터리브 모드에서도 80 Msample을 지원합니다. 동급의 타 오실로스코프 대비 8배의 메모리 크기입니다. 사용자는 스위치 모드 전원 공급 장치의 트랜션트를 분석할 때와 같이, 높은 샘플링 레이트로 더욱 긴 획득 시퀀스를 포착하여 보다 상세한 분석 결과를 얻을 수 있습니다. |  40 Msample 기본 메모리 최대 80 Msample 표준 Acquisition 메모리로 장기간 펄스 및 버스트 신호 캡처 및 분석 |

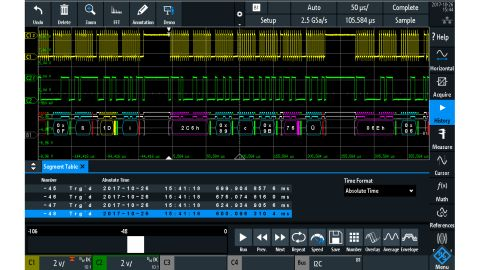

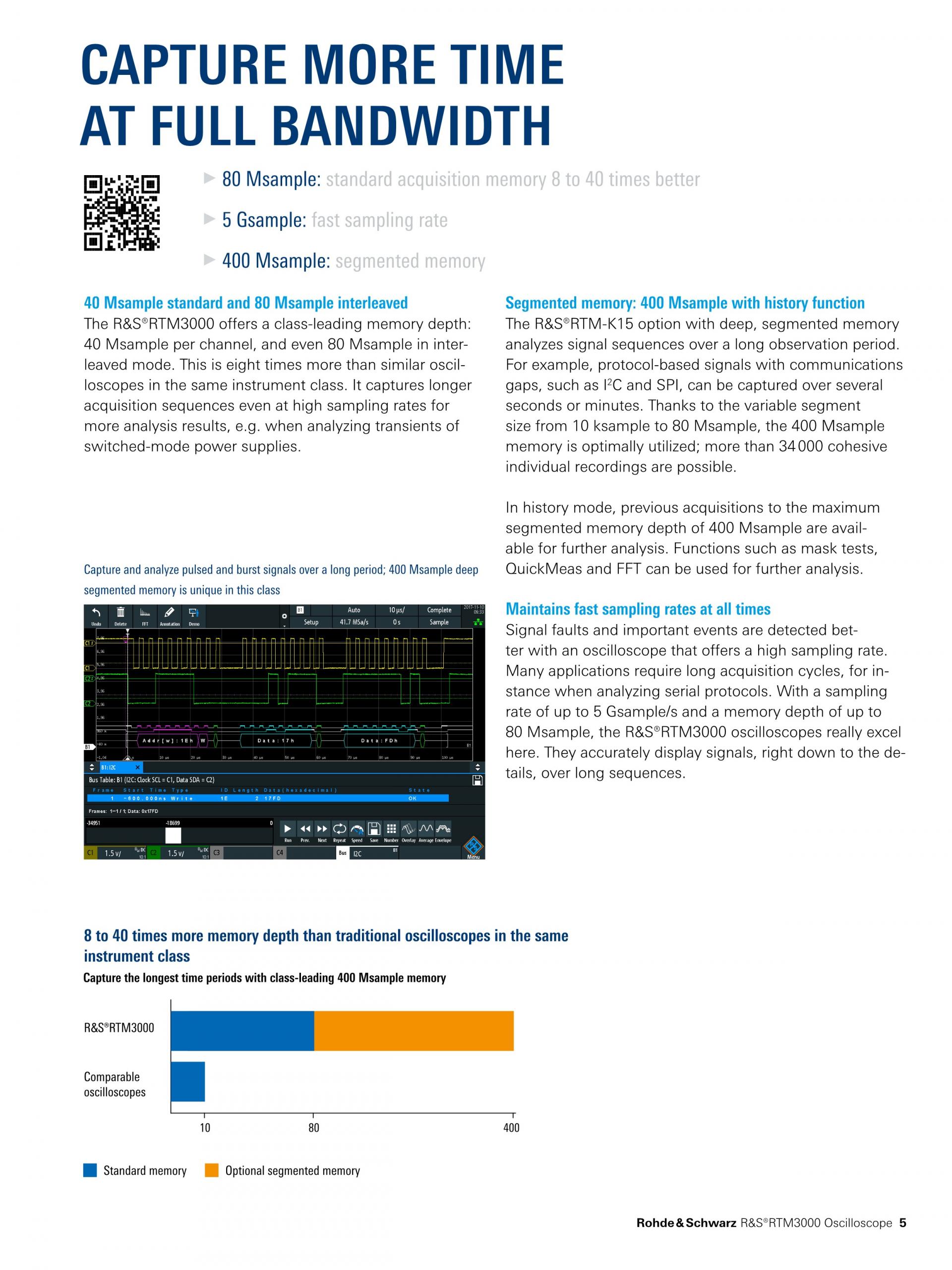

전체 대역폭에서 더 긴 시간의 신호 획득

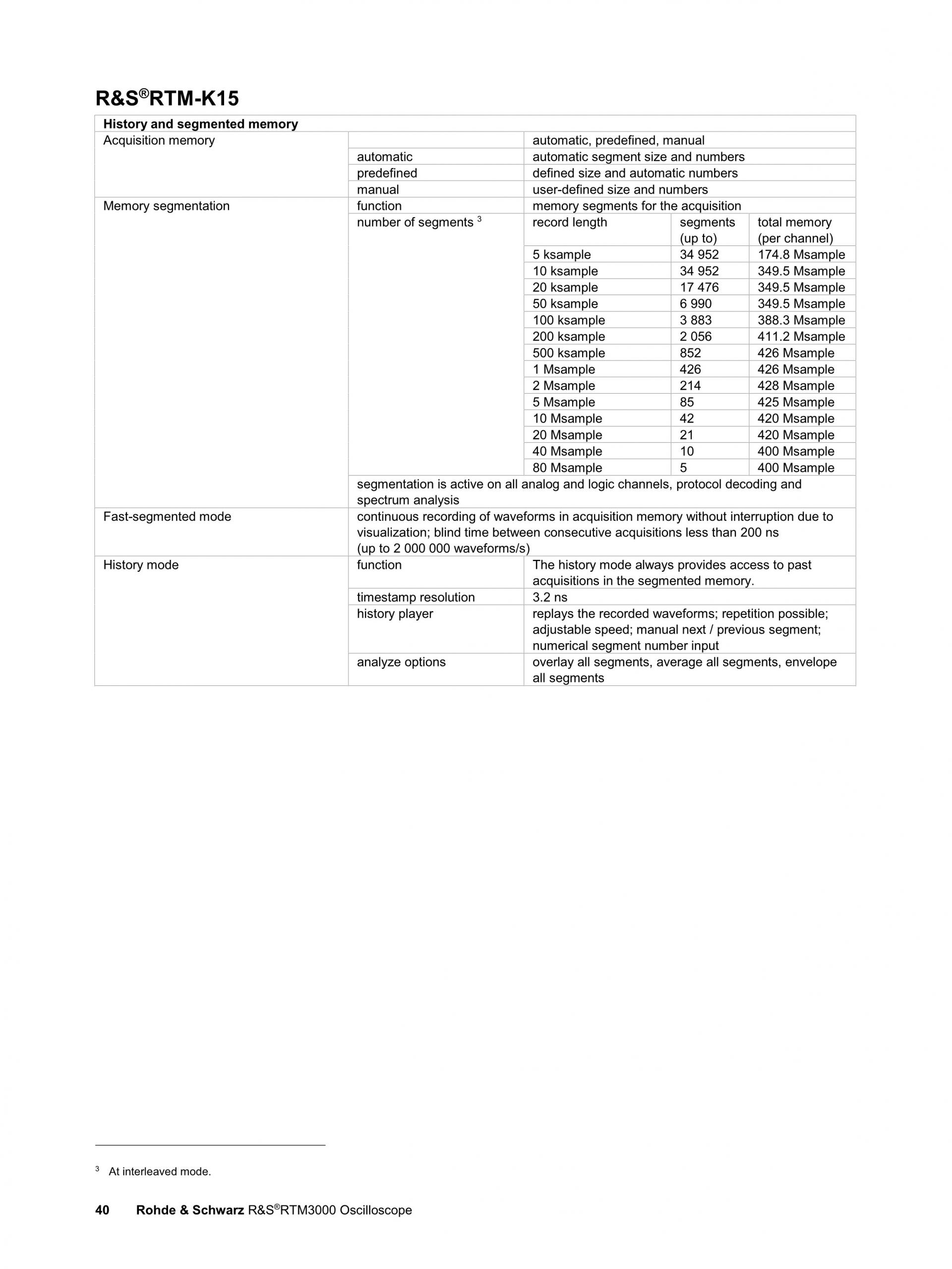

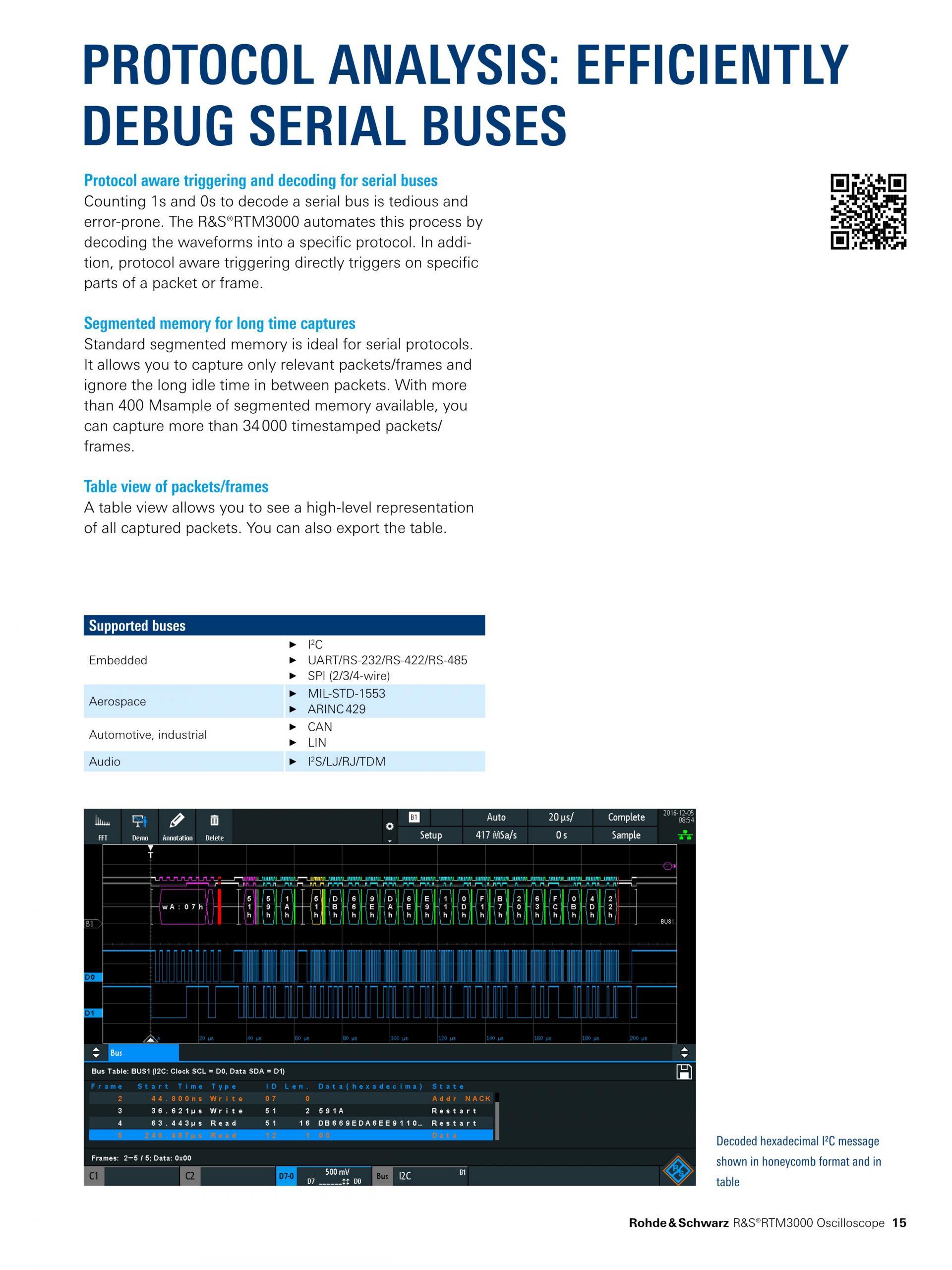

R&S®RTM-K15 옵션은 대용량 세그먼트 메모리가 탑재되어 있어 긴 관찰 기간 동안 신호 시퀀스를 분석합니다. 통신 간격이 있는 프로토콜 기반 신호(예: I²C, SPI)는 수 초 또는 수 분에 걸쳐 포착할 수 있습니다. 세그먼트 크기를 변경할 수 있으므로 400 Msample 메모리를 최적으로 활용할 수 있습니다. 히스토리 모드에서는 최대 400 Msample의 세그먼트 메모리 크기를 추가로 분석할 수 있습니다. |  400 MSample 세그먼트 메모리 동급 최고의 400 Msample 메모리로 장시간 캡처 |

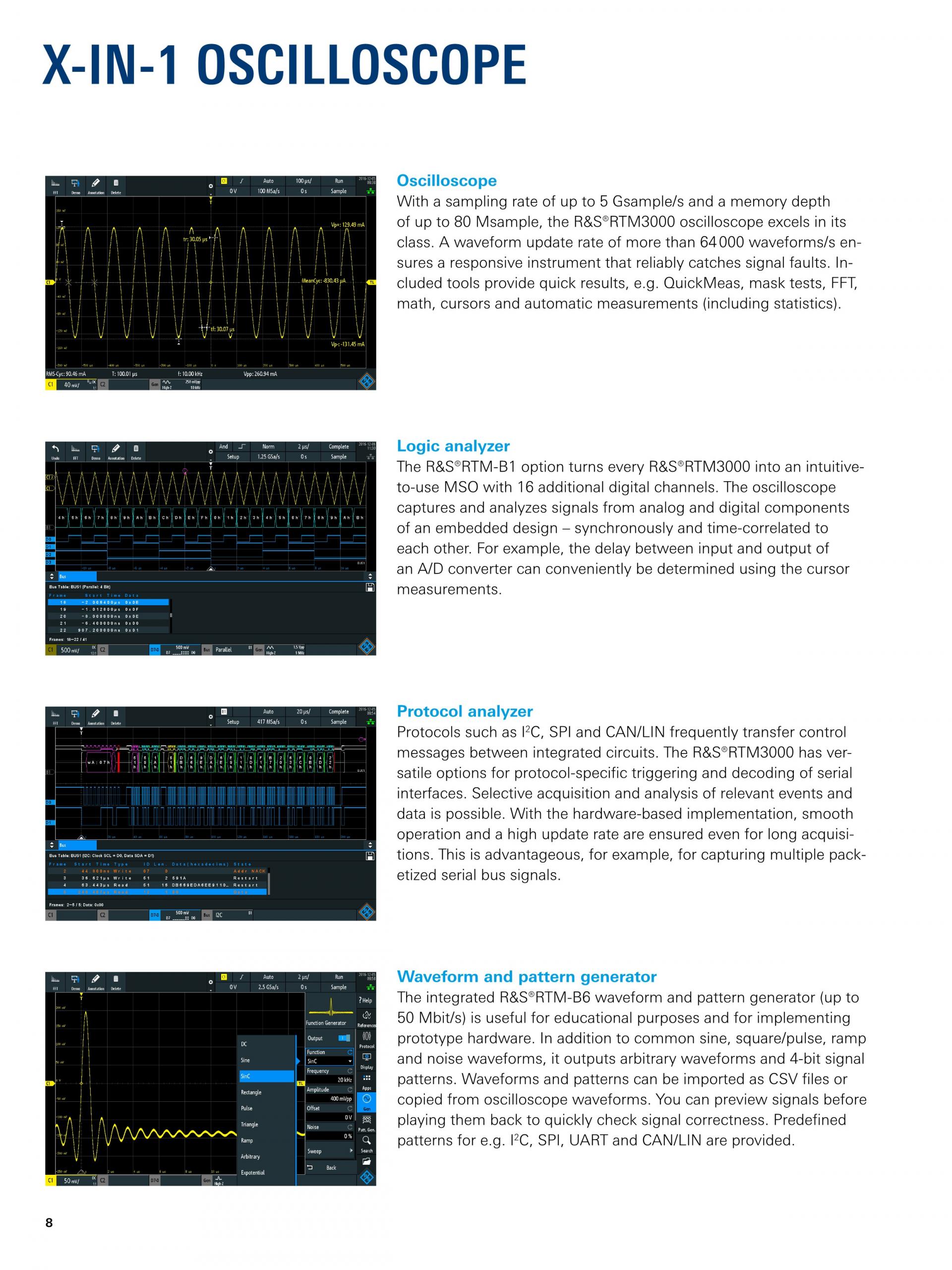

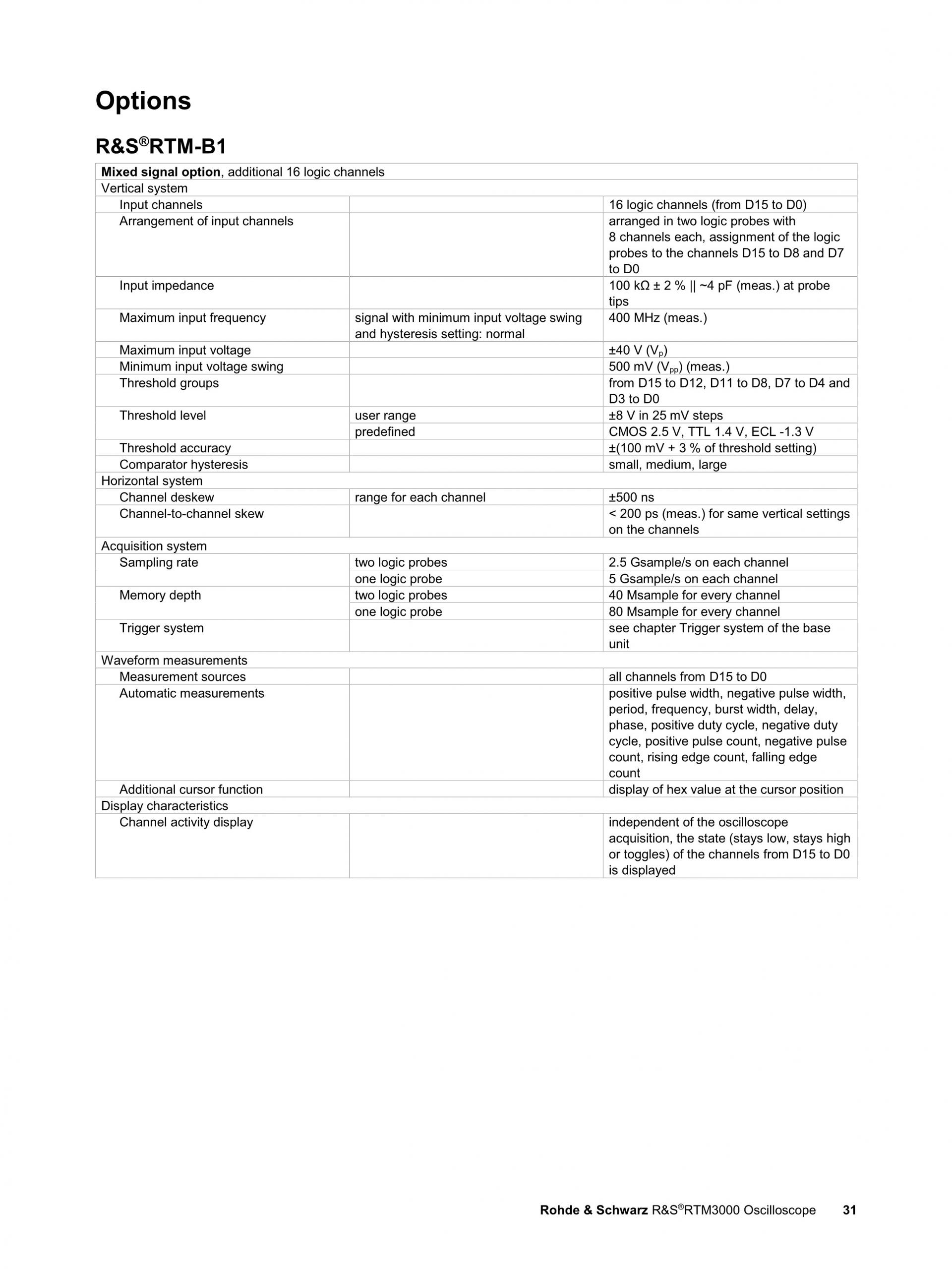

MSO 옵션을 이용한 로직 분석

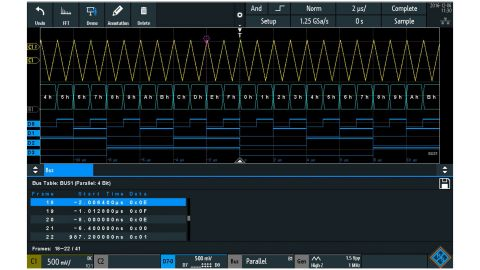

R&S®RTM-B1 옵션을 선택하면 R&S®RTM3000에 16개 디지털 채널이 추가되고 직관적 사용이 가능한 MSO로 변모하게 됩니다. 오실로스코프가 임베디드 디자인의 아날로그 및 디지털 컴포넌트 신호를 동기화 상태 및 서로 시간 연관이 있는 상태로 포착 및 분석합니다. 예를 들어 커서 측정을 이용해 A/D 컨버터의 입력과 출력간의 지연 시간을 파악할 수 있습니다. |  4비트 DAC 신호 변경 R&S®RTM3000은 아날로그 및 디지털 신호를 동기적으로, 상호 시간 상관관계에 따라 캡처하고 분석합니다. |

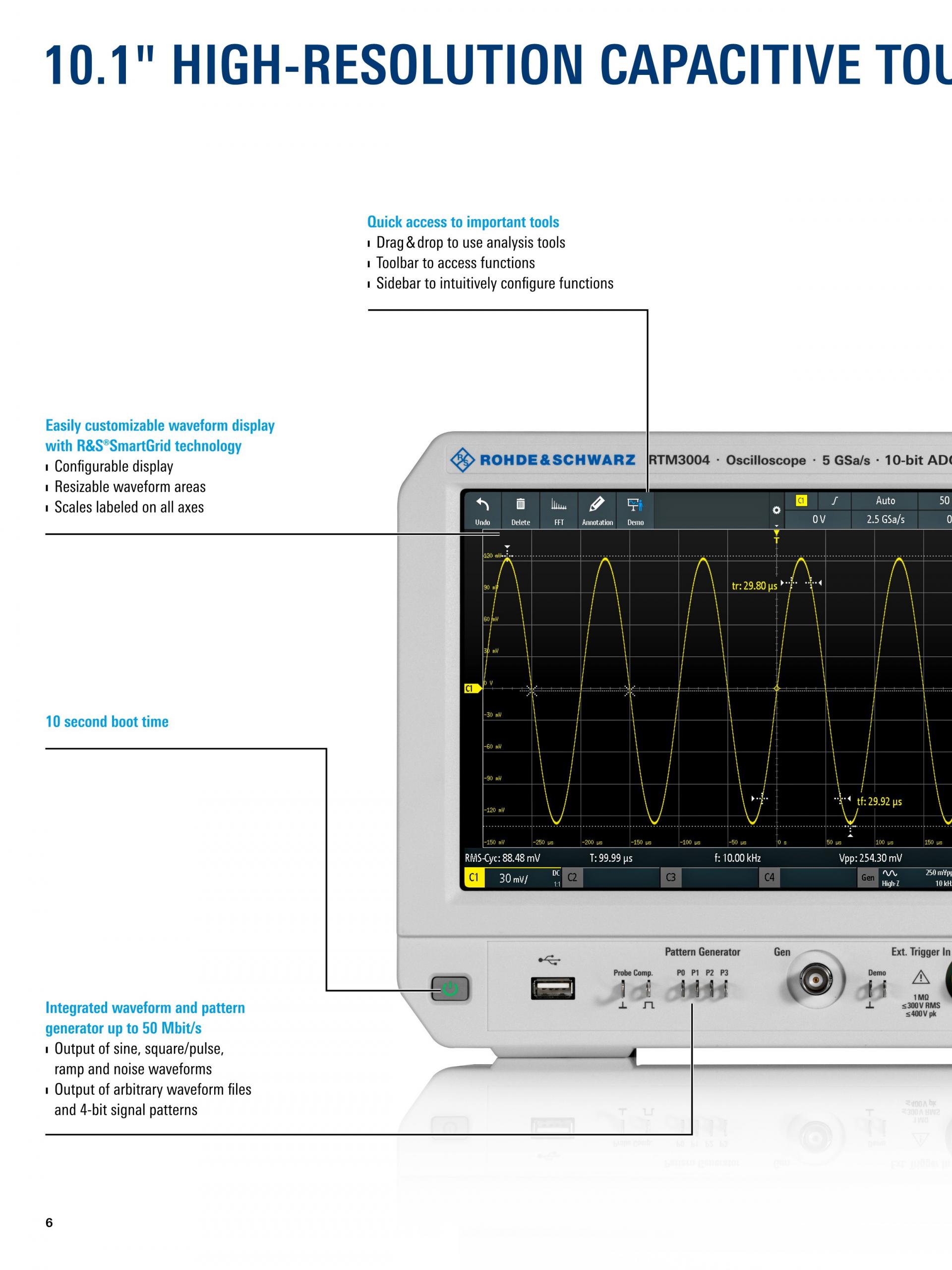

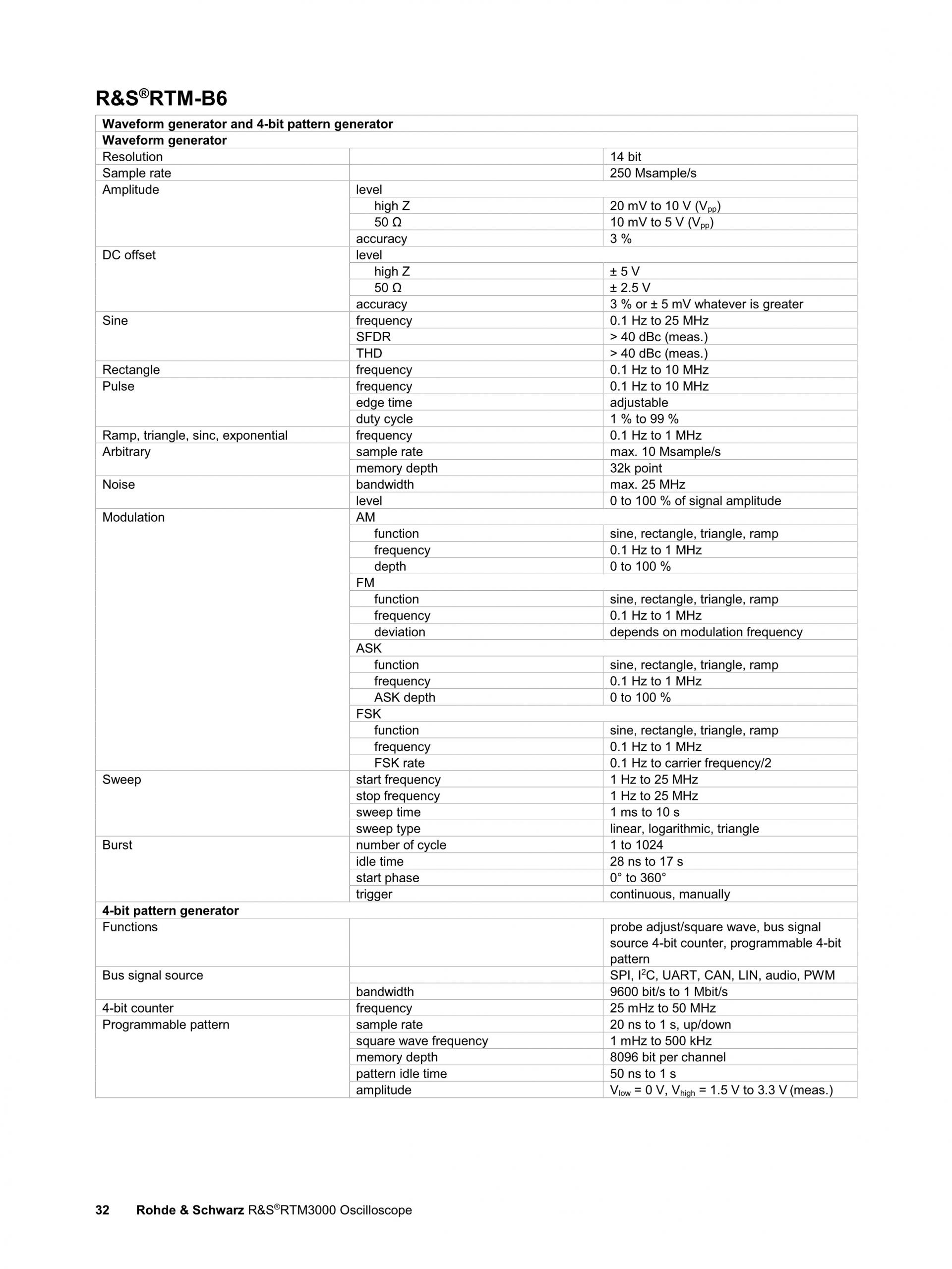

파형 및 패턴 발생기

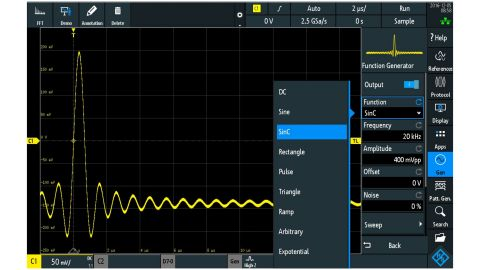

최대 50 Mbit/s를 지원하는 R&S®RTM-B6 Waveform and Pattern Generator는 교육 및 프로토타입 하드웨어 구현 용도에 적합합니다. 이 기기는 일반적인 sine, rectangle/pulse, ramp, noise 파형 이외에도 임의 파형과 4비트 신호 패턴을 출력합니다. 파형과 패턴은 CSV 파일에서 가져오거나 오실로스코프 파형에서 복사할 수 있습니다. 기본으로 지정된 패턴(예: I2C, SPI, UART, CAN/LIN 패턴)을 사용할 수 있습니다. |  파형 및 패턴 발생기 일반적인 사인파, 사각파/펄스파, 램프파, 노이즈 파형 이외에도 사용자 정의 파형과 4비트 신호 패턴을 출력합니다. |

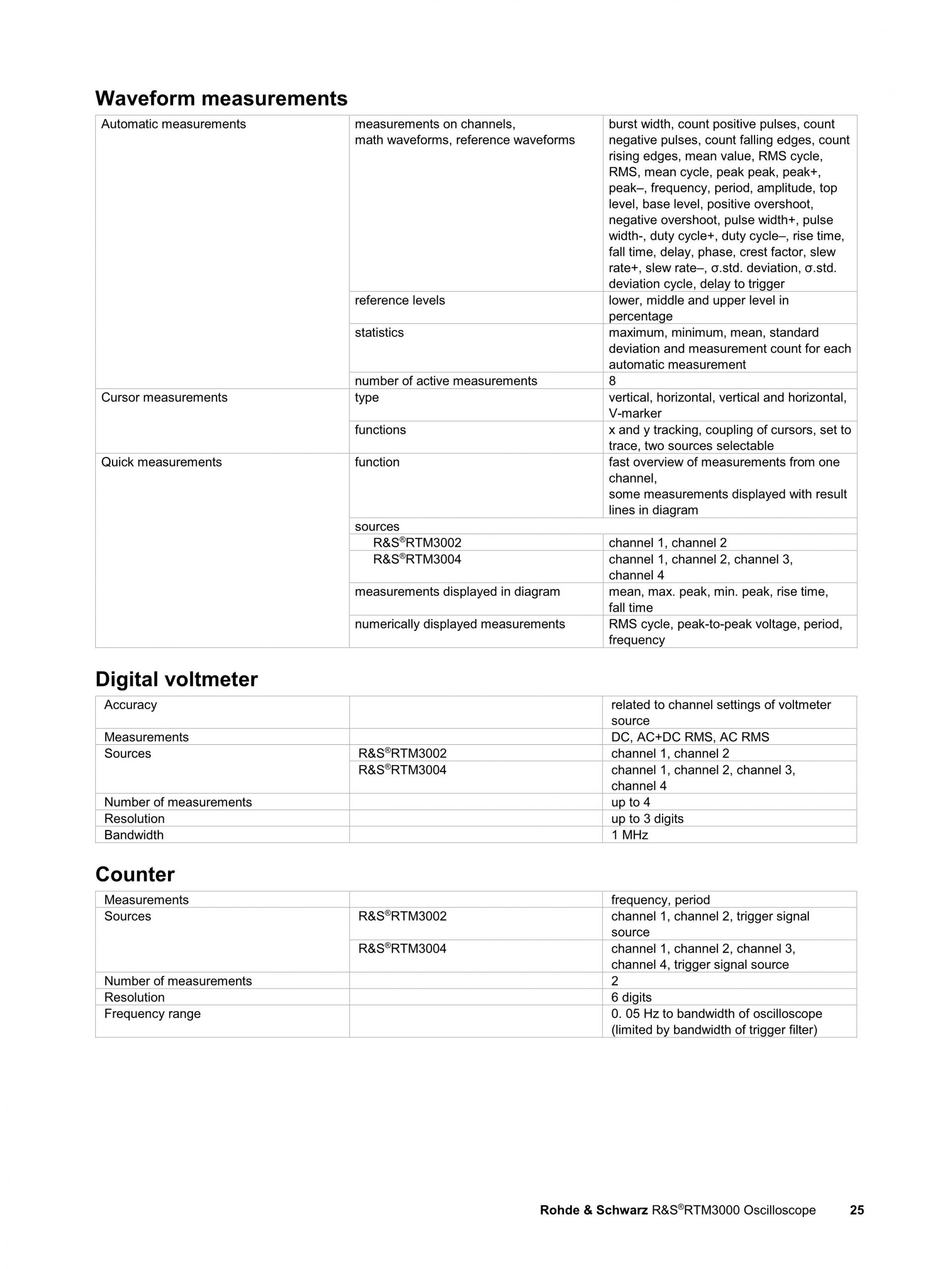

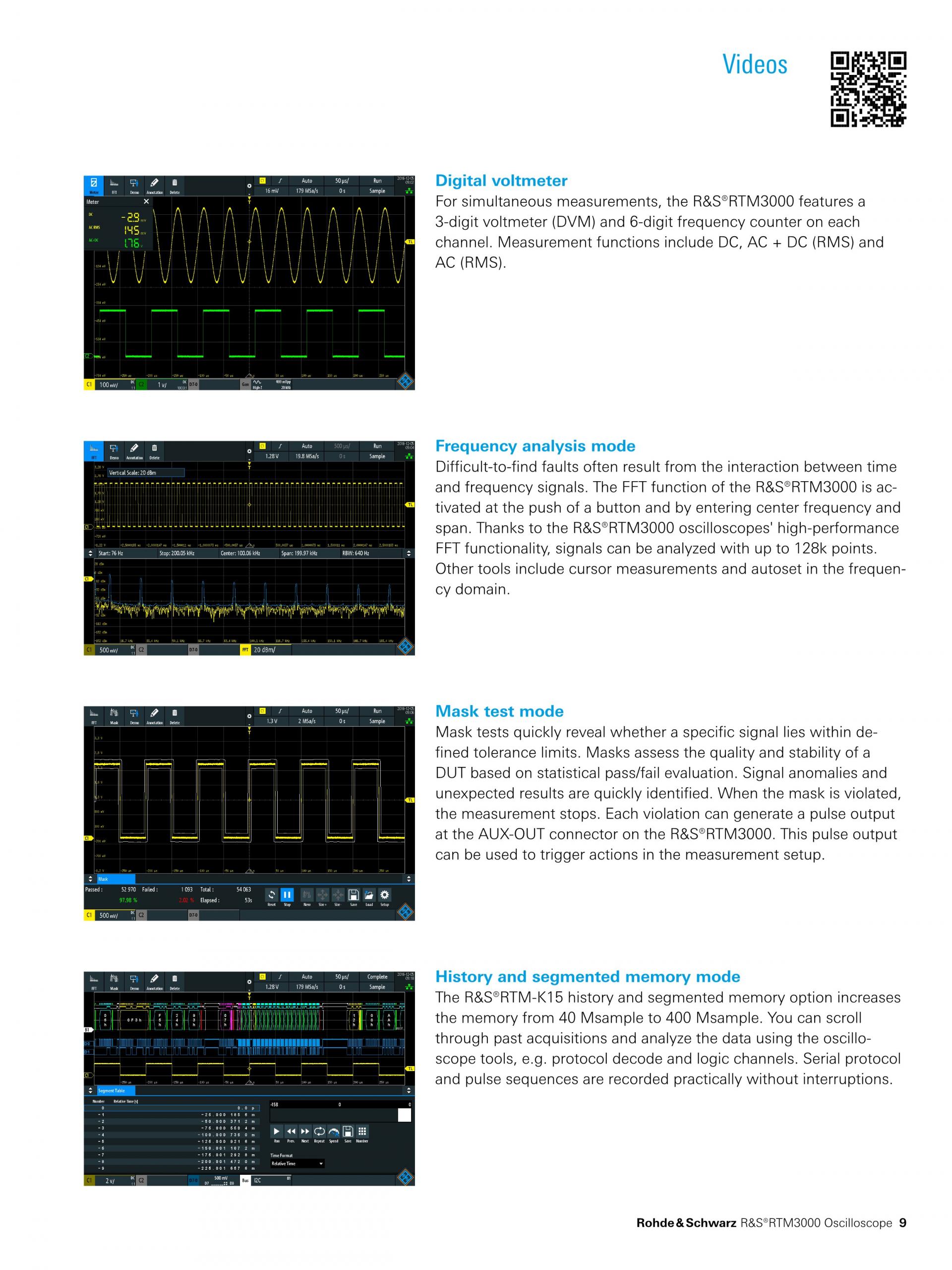

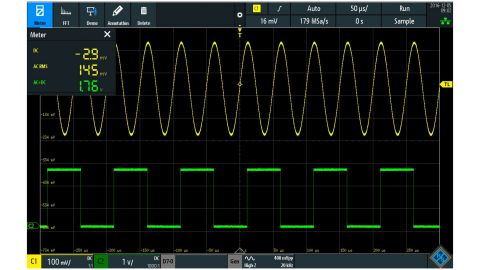

디지털 전압계
RR&S®RTM3000은 각 채널에 3자릿수 전압계(DVM)와 6자릿수 주파수 계수기가 탑재되어 있어 동시 측정이 가능합니다. DC, AC+DC (RMS) 및 AC (RMS) 측정 기능이 기본 제공됩니다. |  디지털 전압계 3자릿수 전압계는 전기 회로의 두 지점 간 전계 강도 차이를 측정 및 표시합니다. |

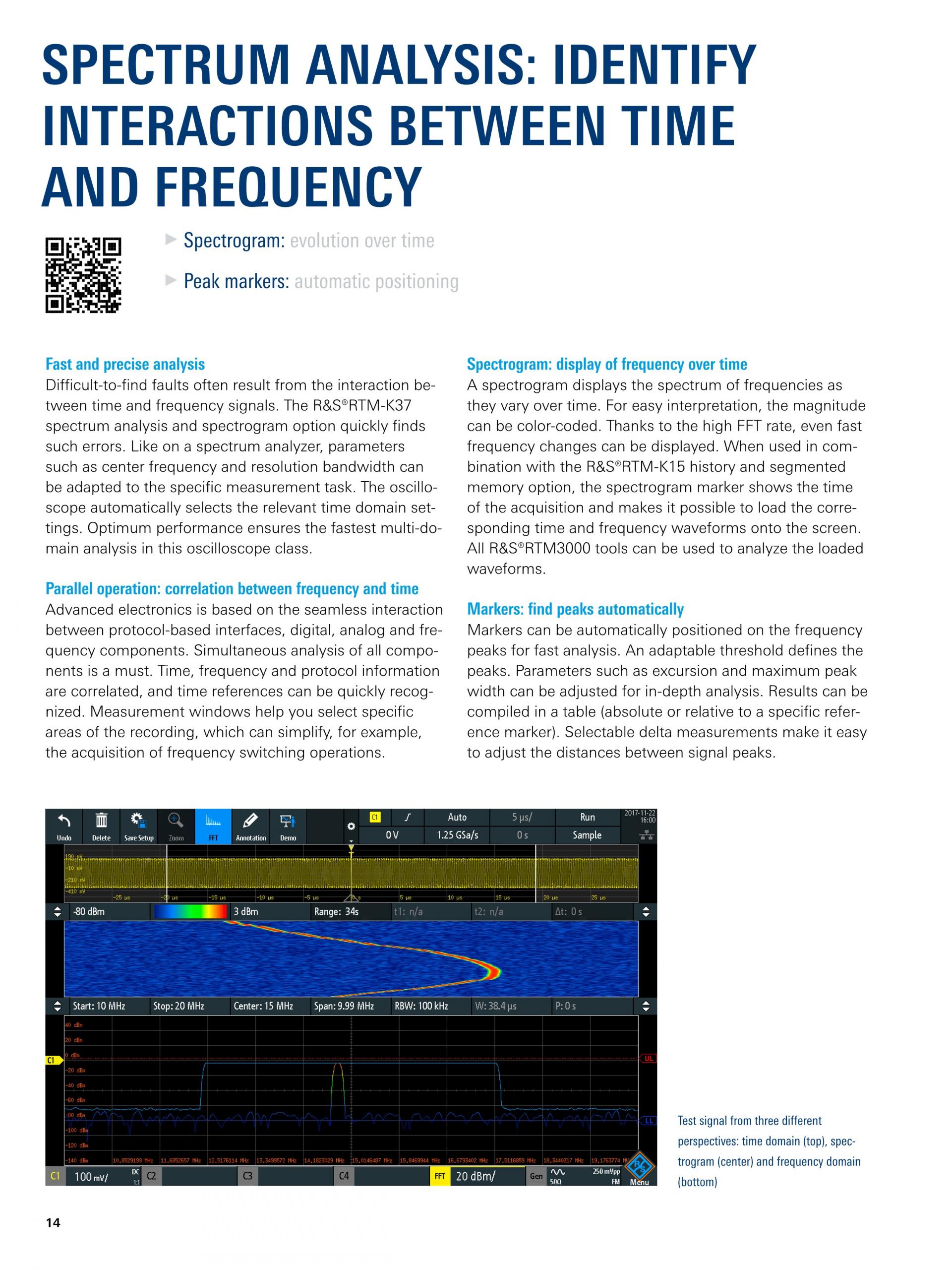

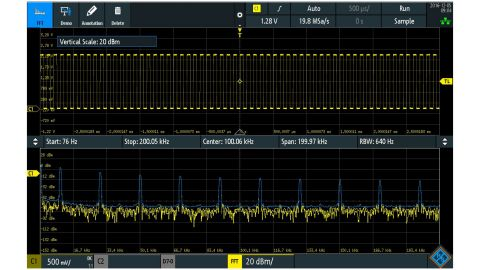

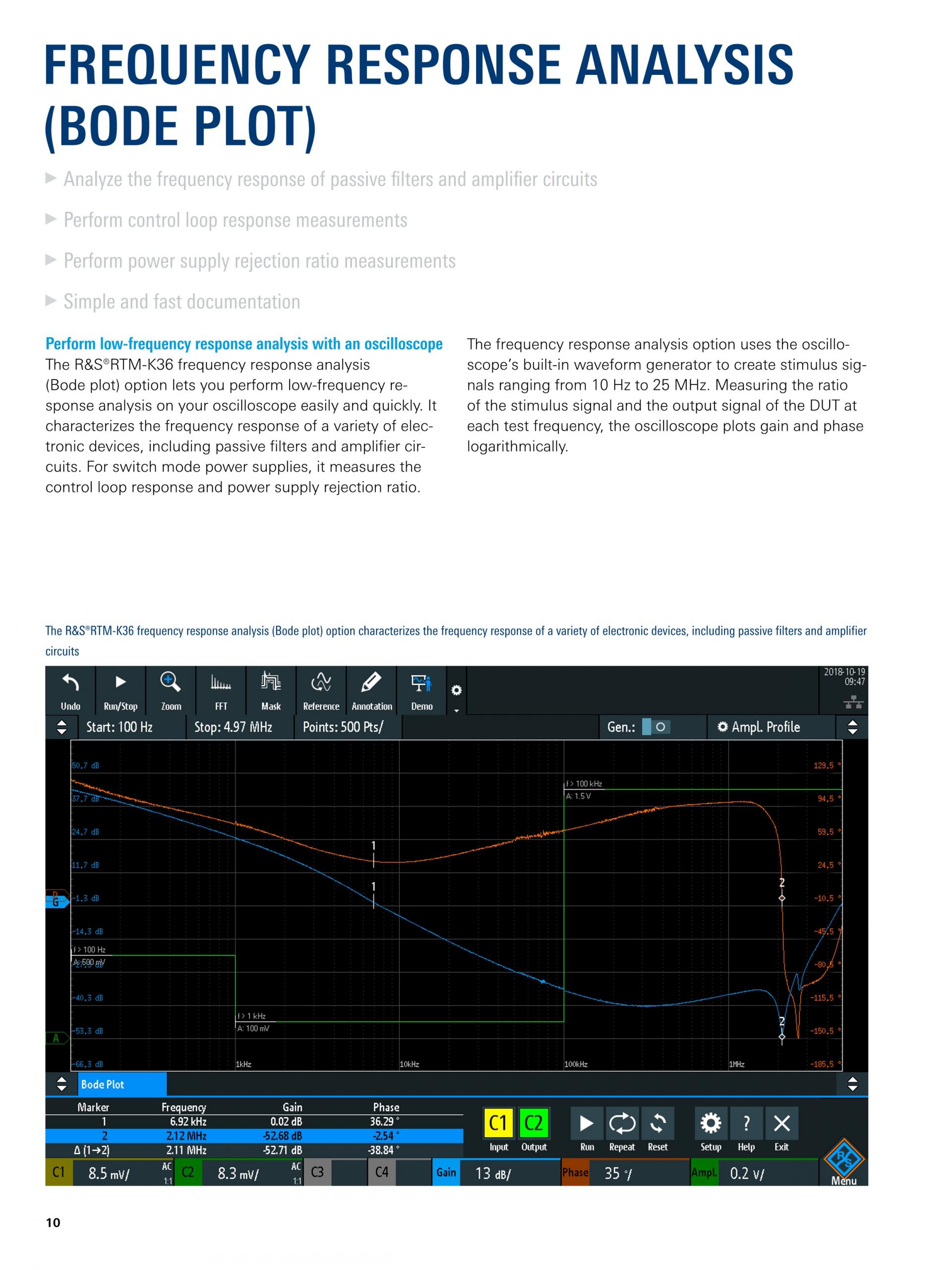

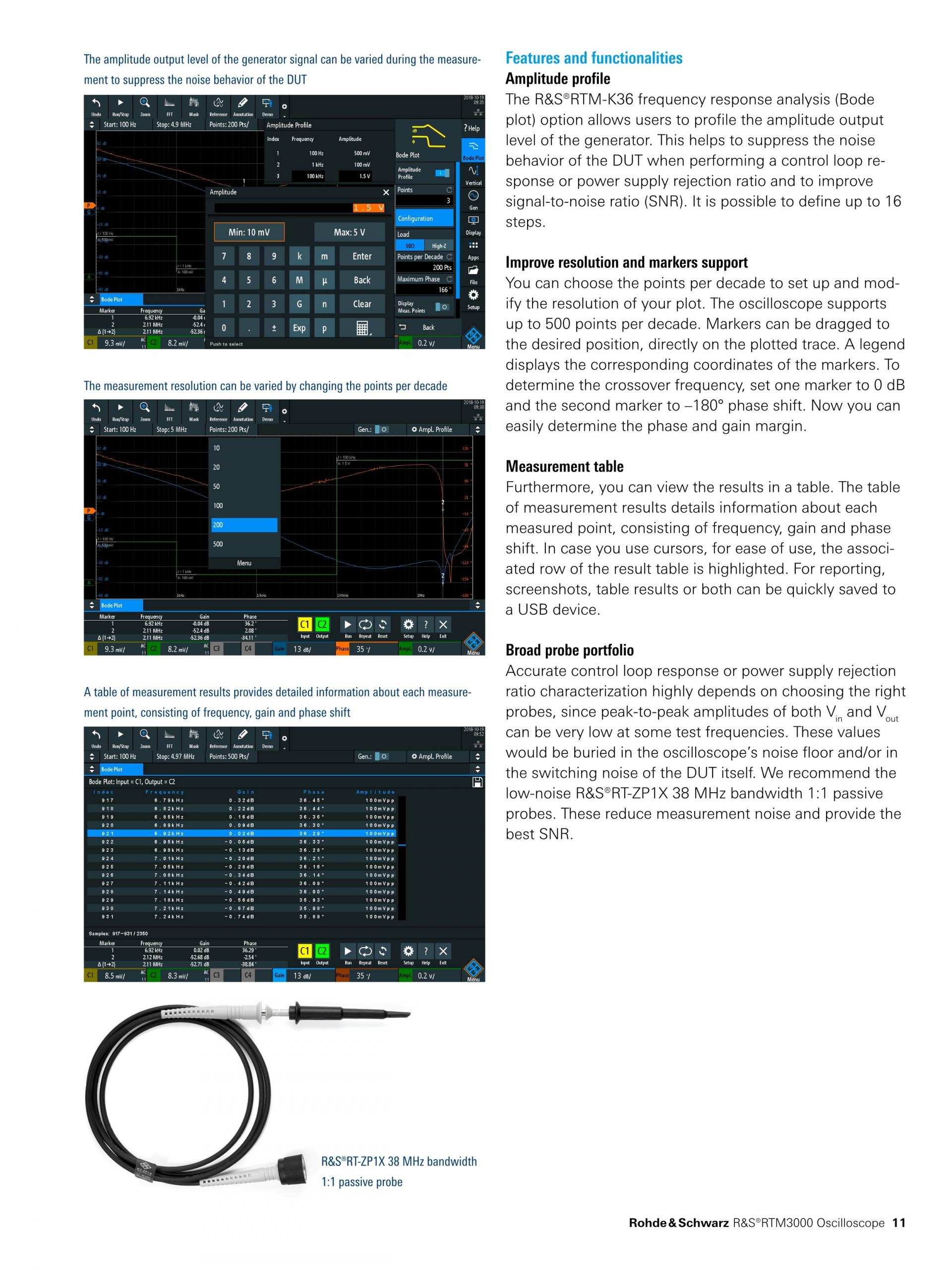

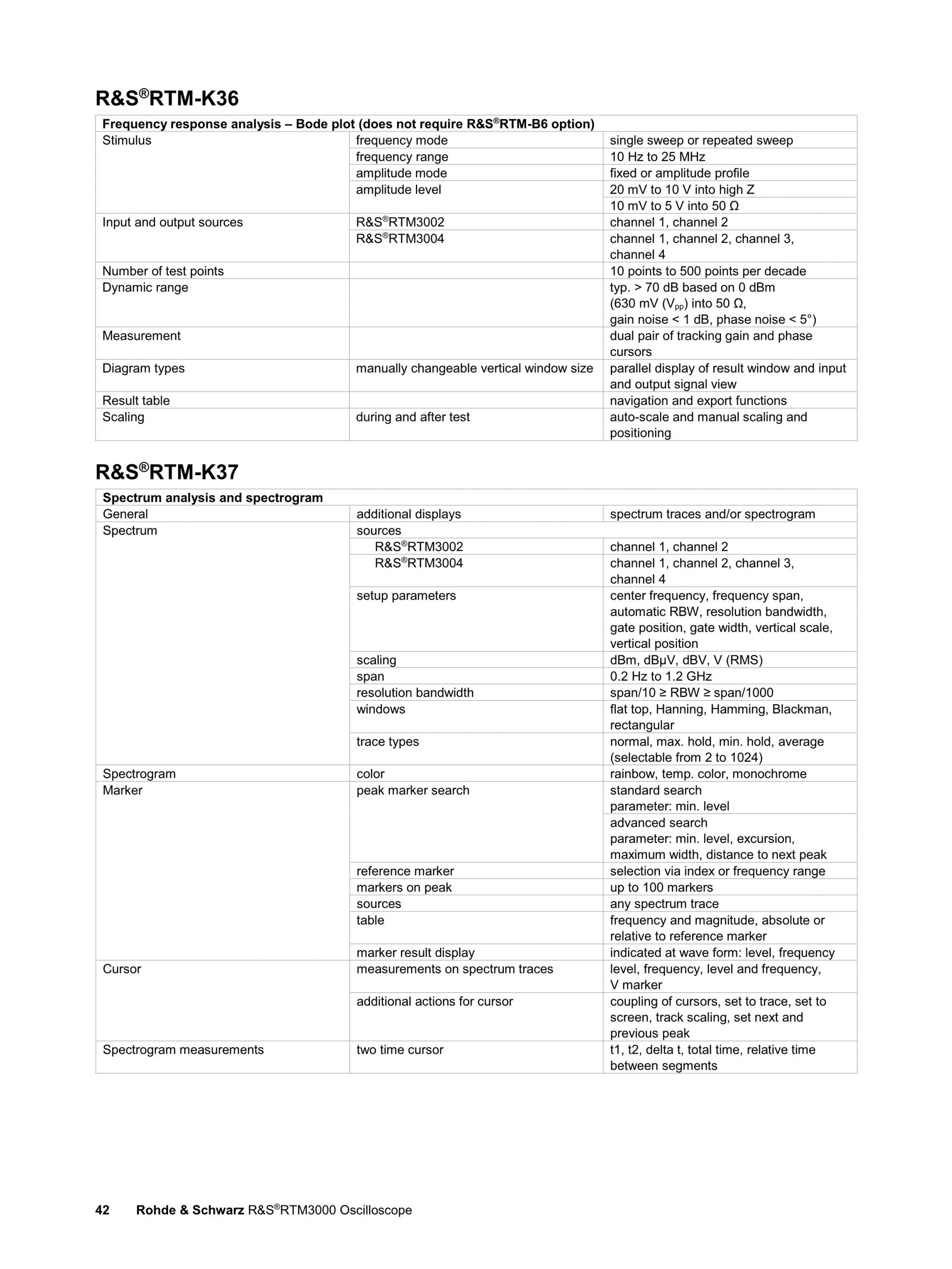

주파수 분석 모드 에러를 찾기가 어렵다면 시간과 주파수 신호 간의 상관관계가 원인인 경우가 많습니다. R&S®RTM3000의 FFT 기능은 버튼 하나를 누르고 중간 주파수와 스팬을 입력하여 간단히 작동할 수 있습니다. R&S®RTM3000 오실로스코프는 고성능 FFT 기능으로 최대 128k point까지 신호를 분석할 수 있습니다. 이 외에도 커서 측정, 주파수 도메인의 자동 설정 기능을 지원합니다. |  Square wave FFT 고성능 FFT 기능은 최대 128k point의 신호를 분석합니다. |

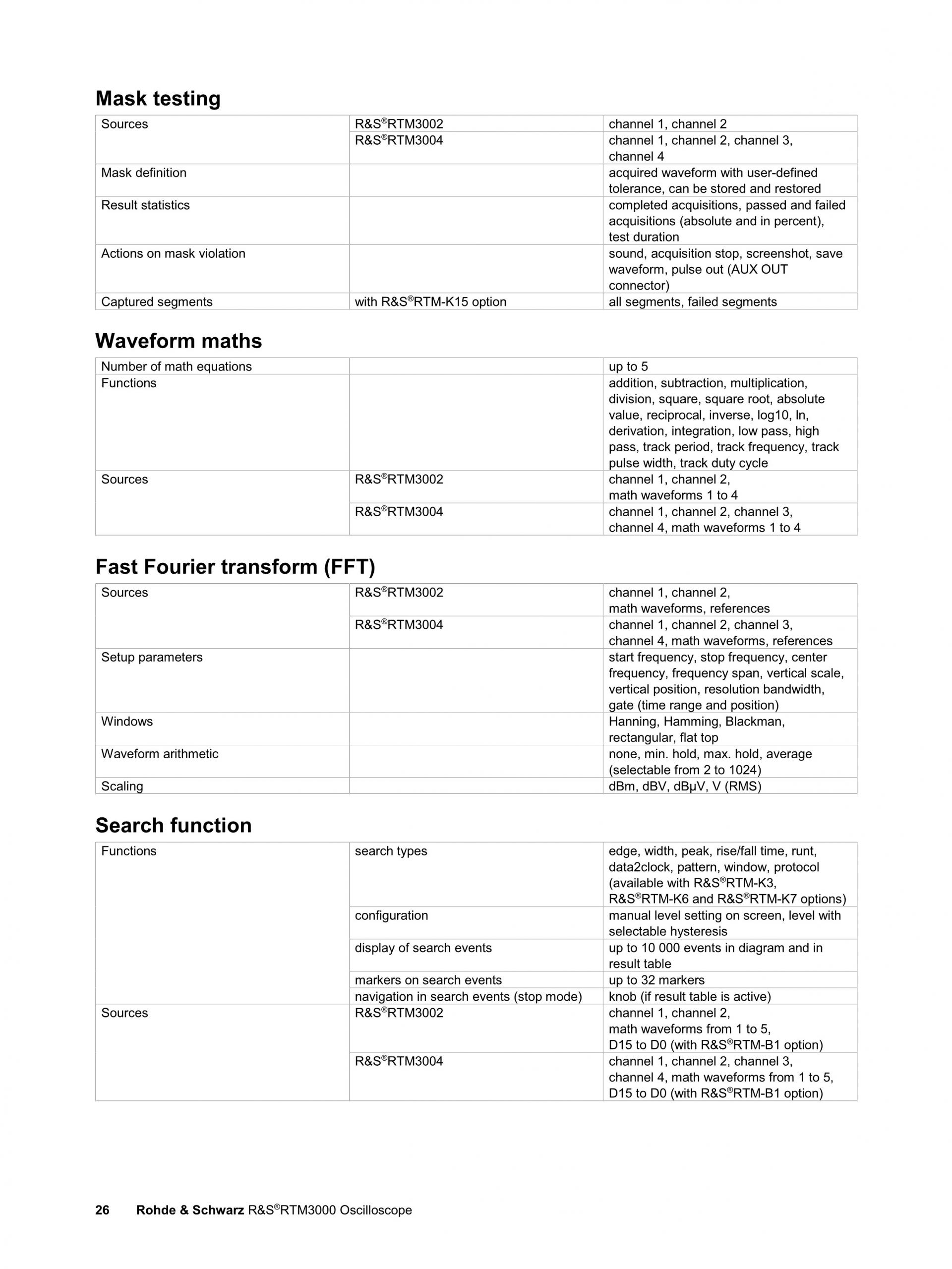

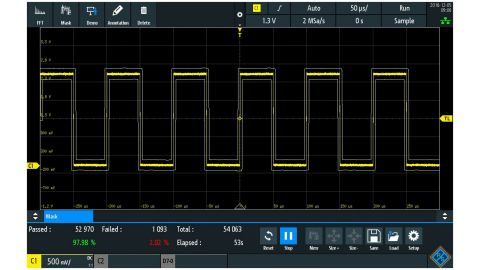

마스크 테스트 모드 마스크 테스트에서는 특정 신호가 정해진 허용 범위에 있는지를 파악할 수 있습니다. 통계에 기반한 '합격/불합격(pass/fail)' 분석을 통해 DUT의 품질과 안정성을 평가합니다. 비정상적인 신호나 예측하지 못한 결과는 즉시 확인됩니다. 마스크 위반이 발생되면 측정이 중단됩니다. 위반이 발생할 때마다 R&S®RTM3000의 AUX-OUT 커넥터에서 펄스 출력을 발생할 수 있습니다. 이 펄스 출력을 사용하여 측정 셋업에서 동작을 트리거할 수 있습니다. |  결과 통계를 이용한 마스크 테스트 합격/불합격(pass/fail) 평가로 DUT의 품질과 안정성을 평가합니다. |

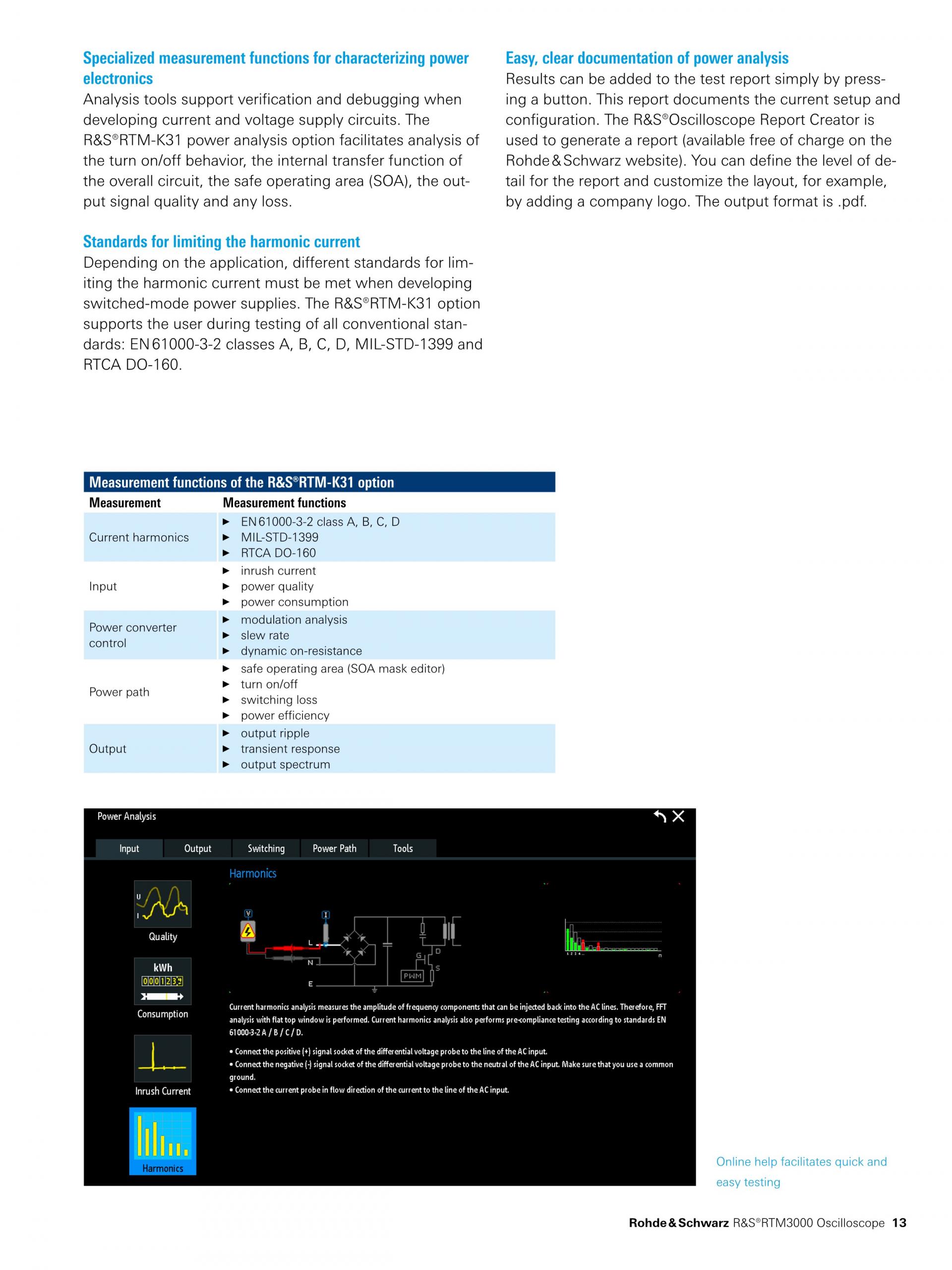

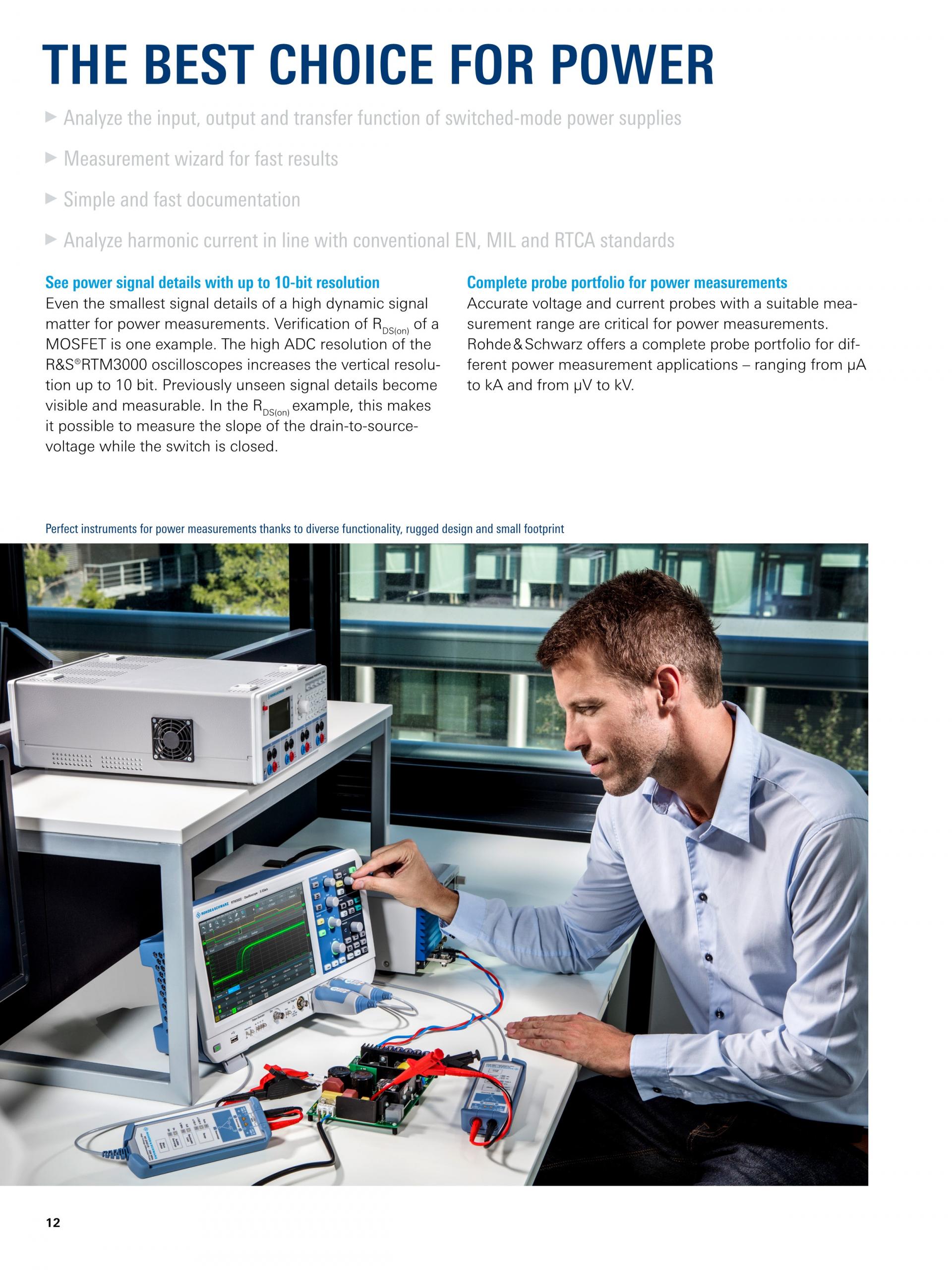

최고의 전력 측정용 오실로스코프
전력을 측정할 때에는 높은 다이내믹 신호에서 아주 작은 신호 디테일도 중요합니다. 여기에 해당하는 작업으로 MOSFET의 RDS(on) 확인이 있습니다. R&S®RTM3000 오실로스코프의 높은 ADC 분해능은 수직 분해능을 최고 10비트까지 높여줍니다. 그 결과, 이전에는 보이지 않던 신호 세부정보를 확인하고 측정할 수 있습니다. RDS(on) 예에서는 스위치를 닫은 상태에서도 드레인 대 소스 전압의 기울기를 측정할 수 있습니다. |  전력 분석 스위치 모드 전원 공급 장치의 입력, 출력 및 전송 기능 분석 |
