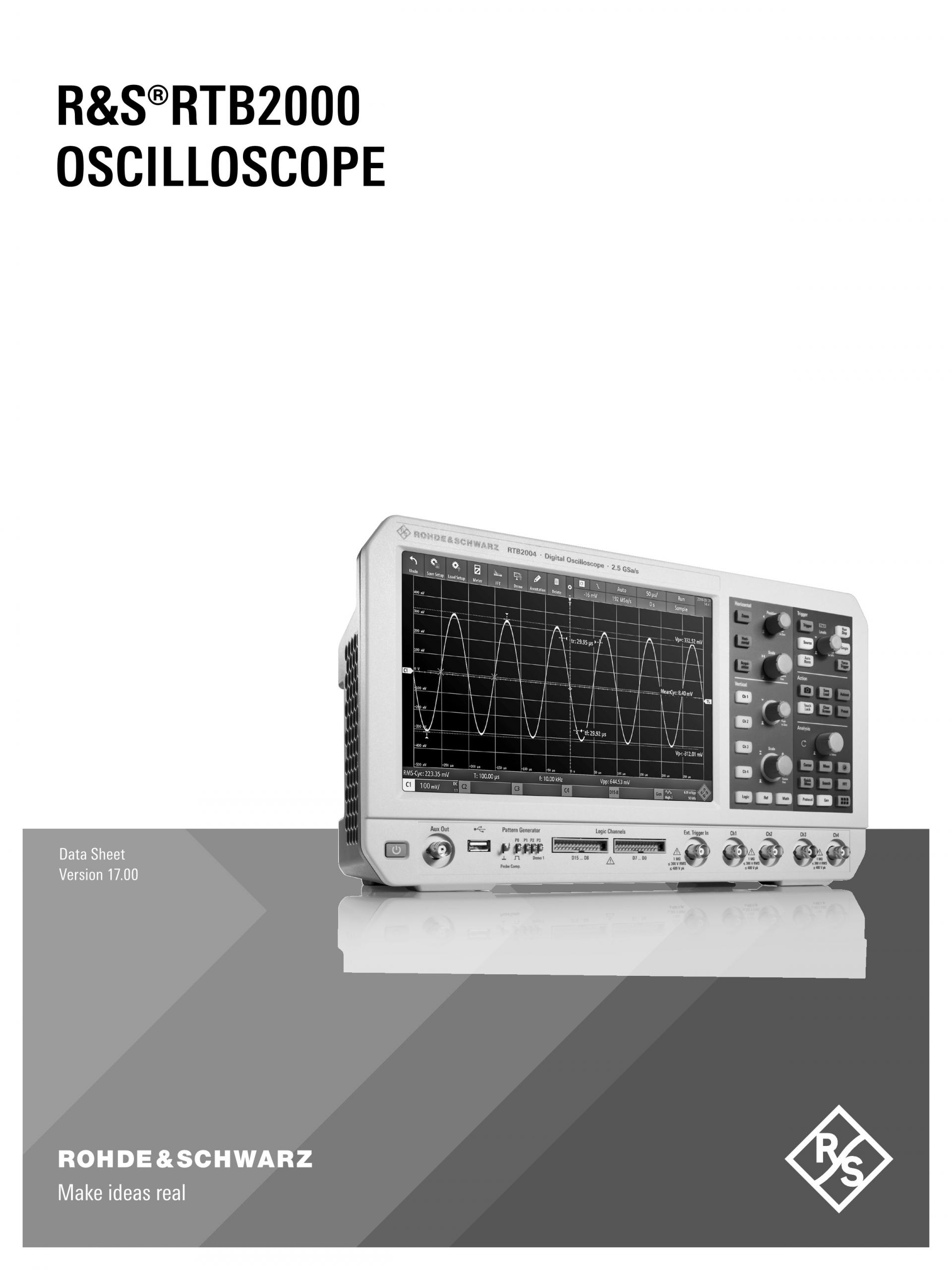

로데 슈바르즈 ・ ROHDE & SCHWARZ

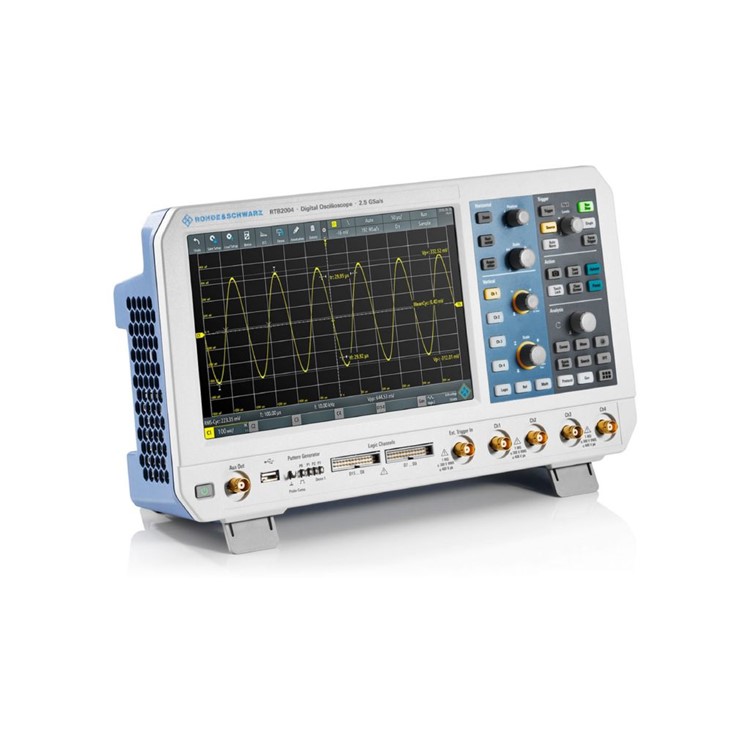

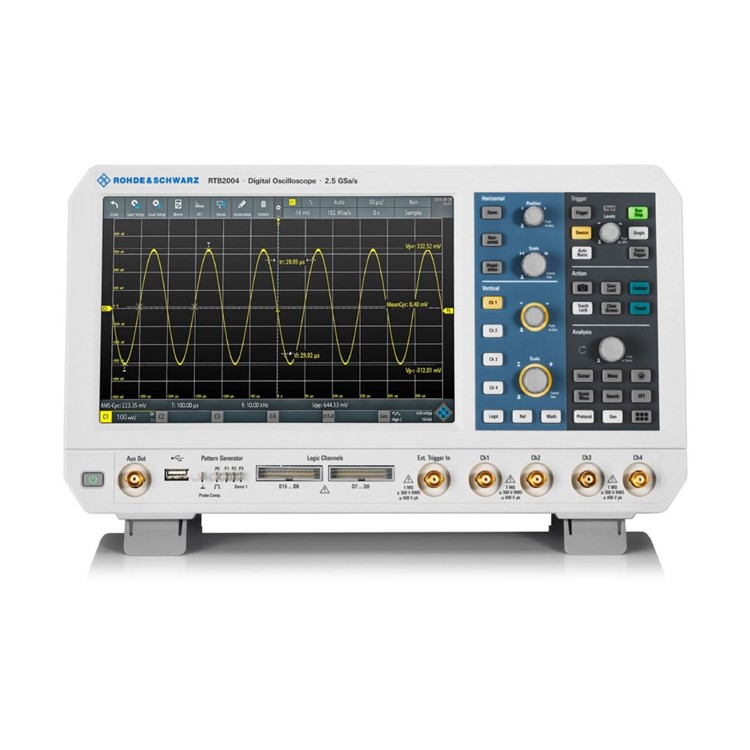

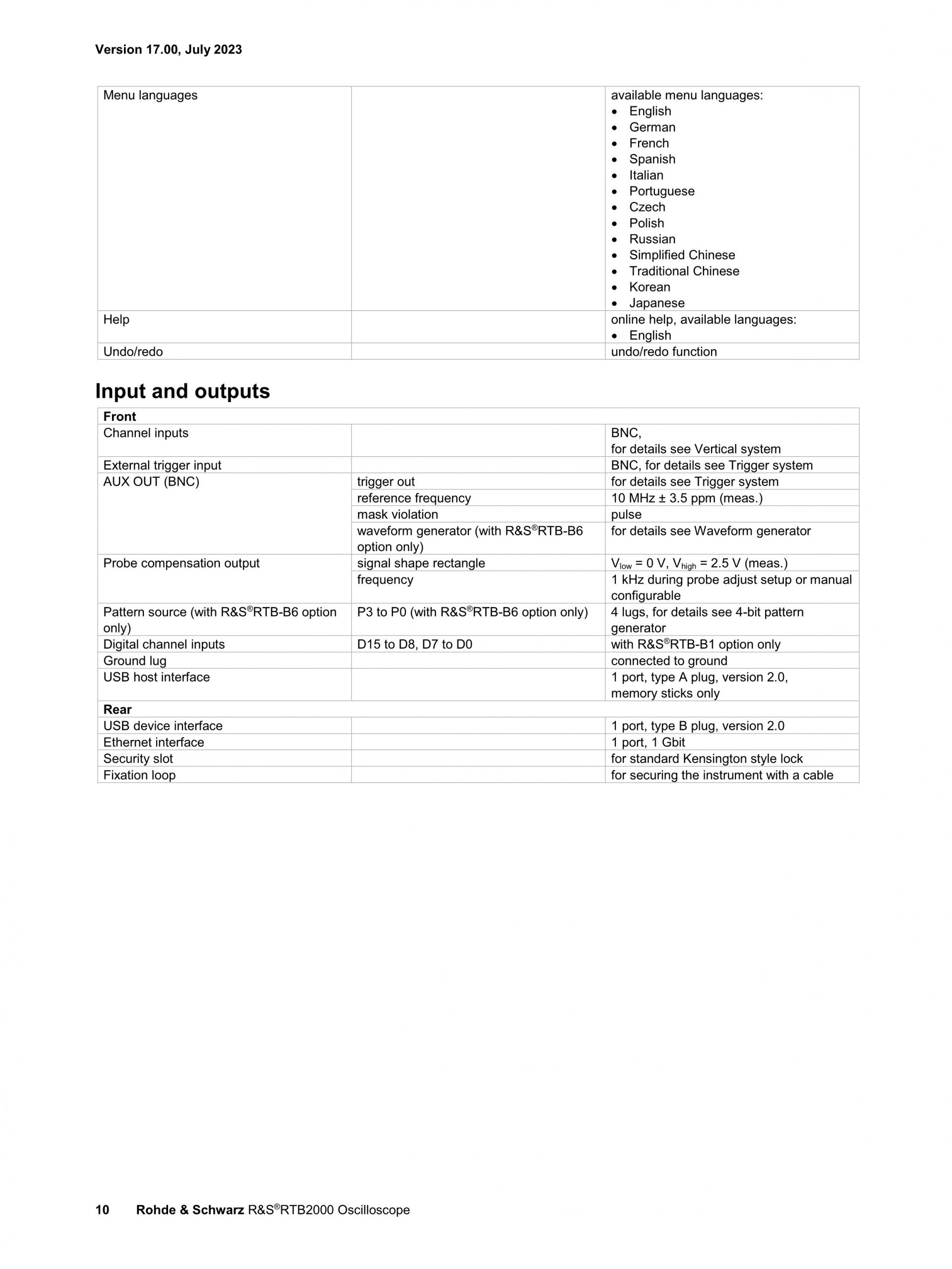

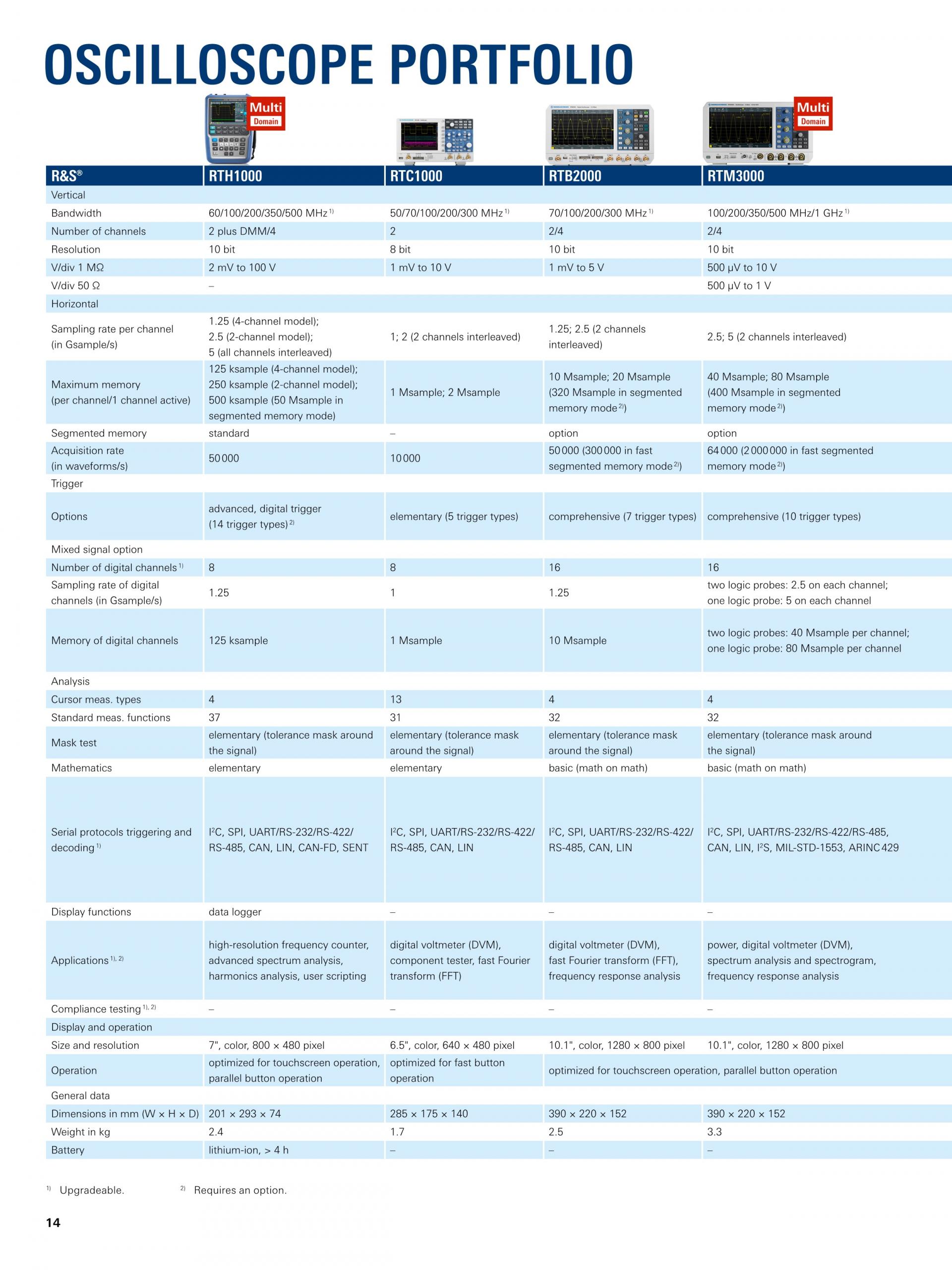

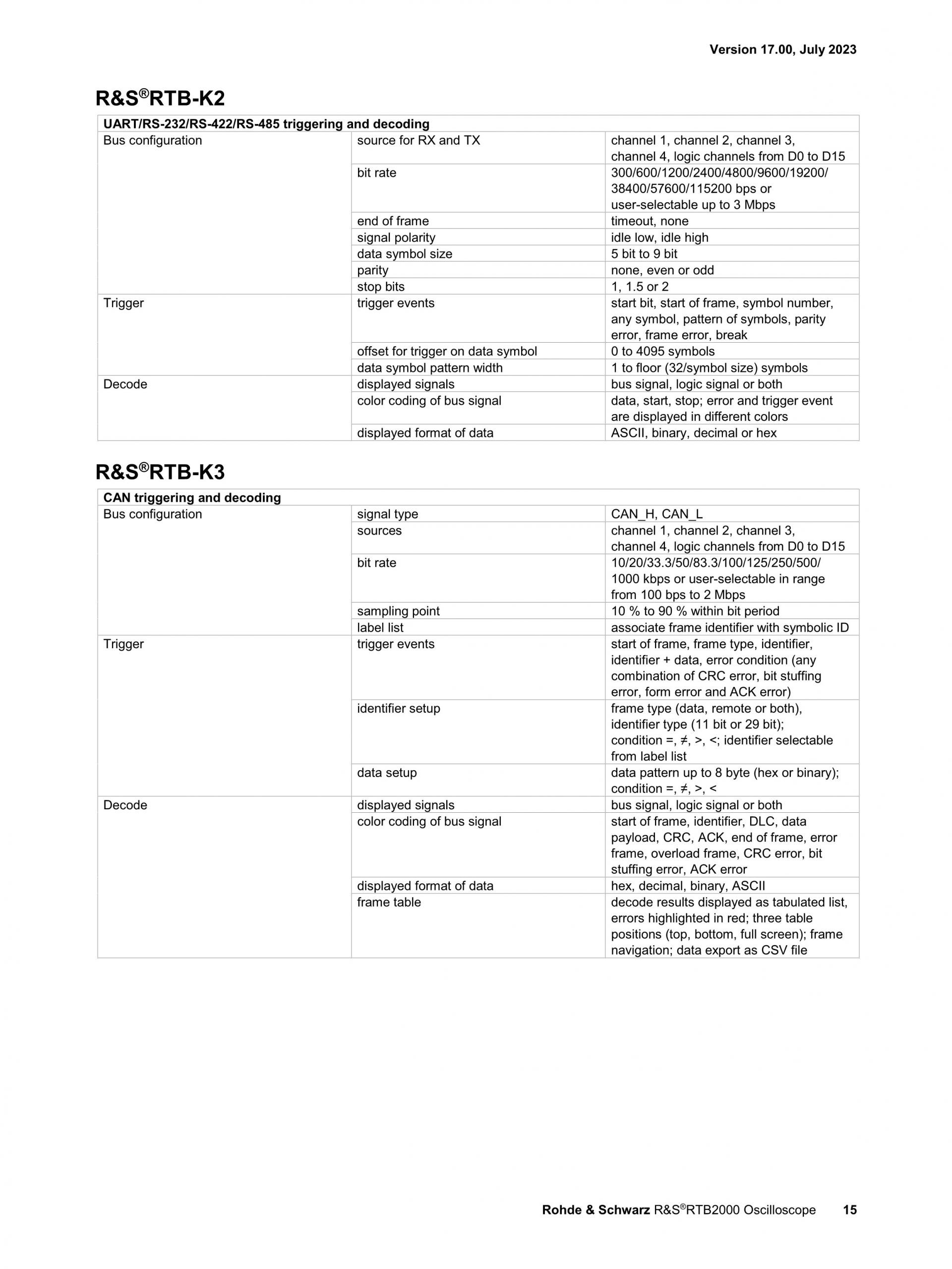

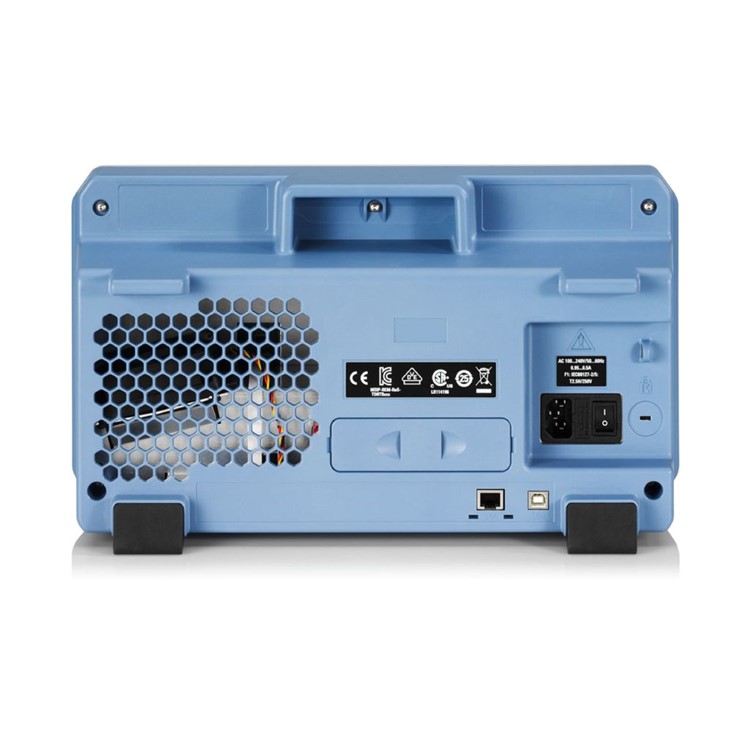

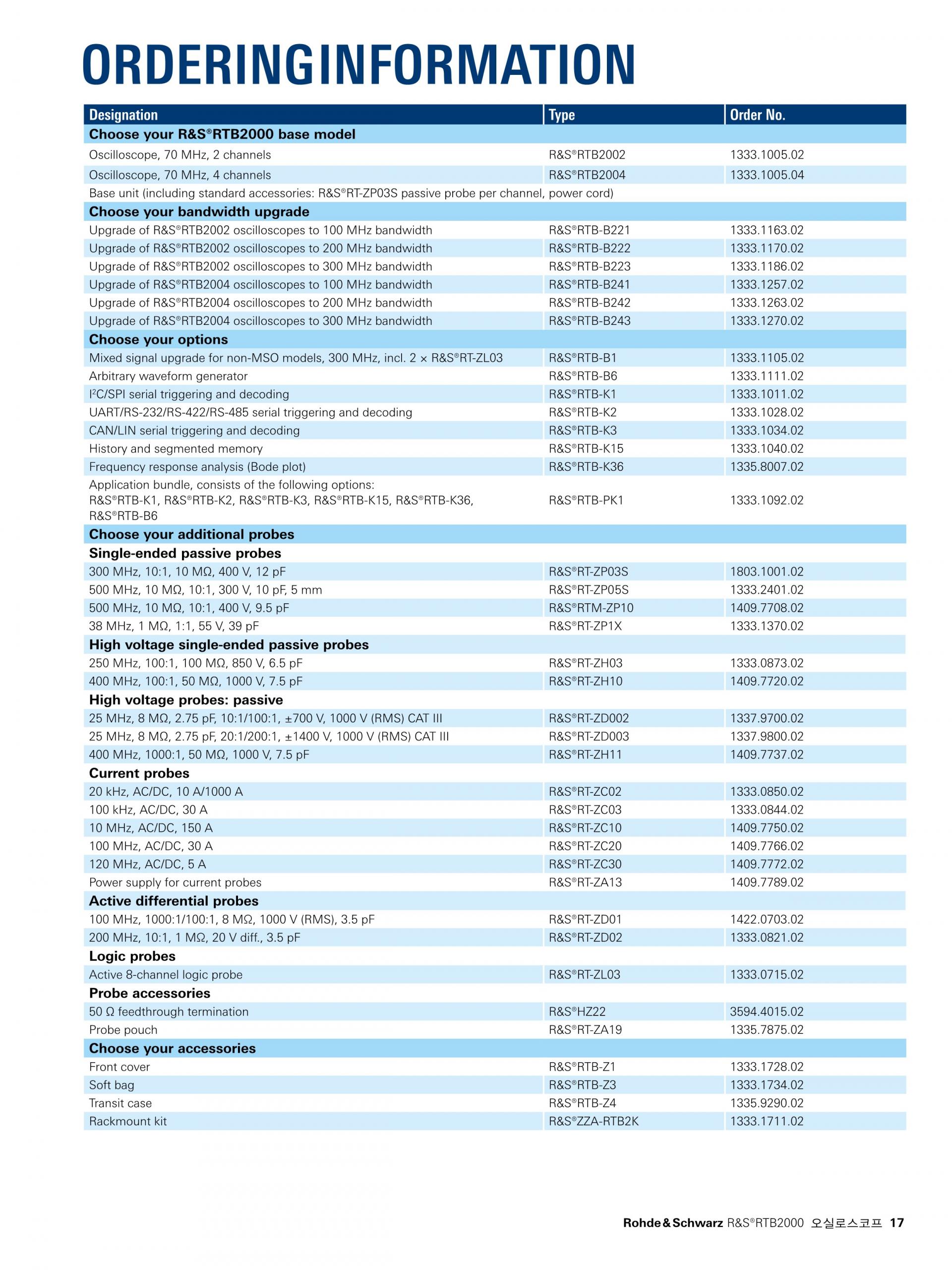

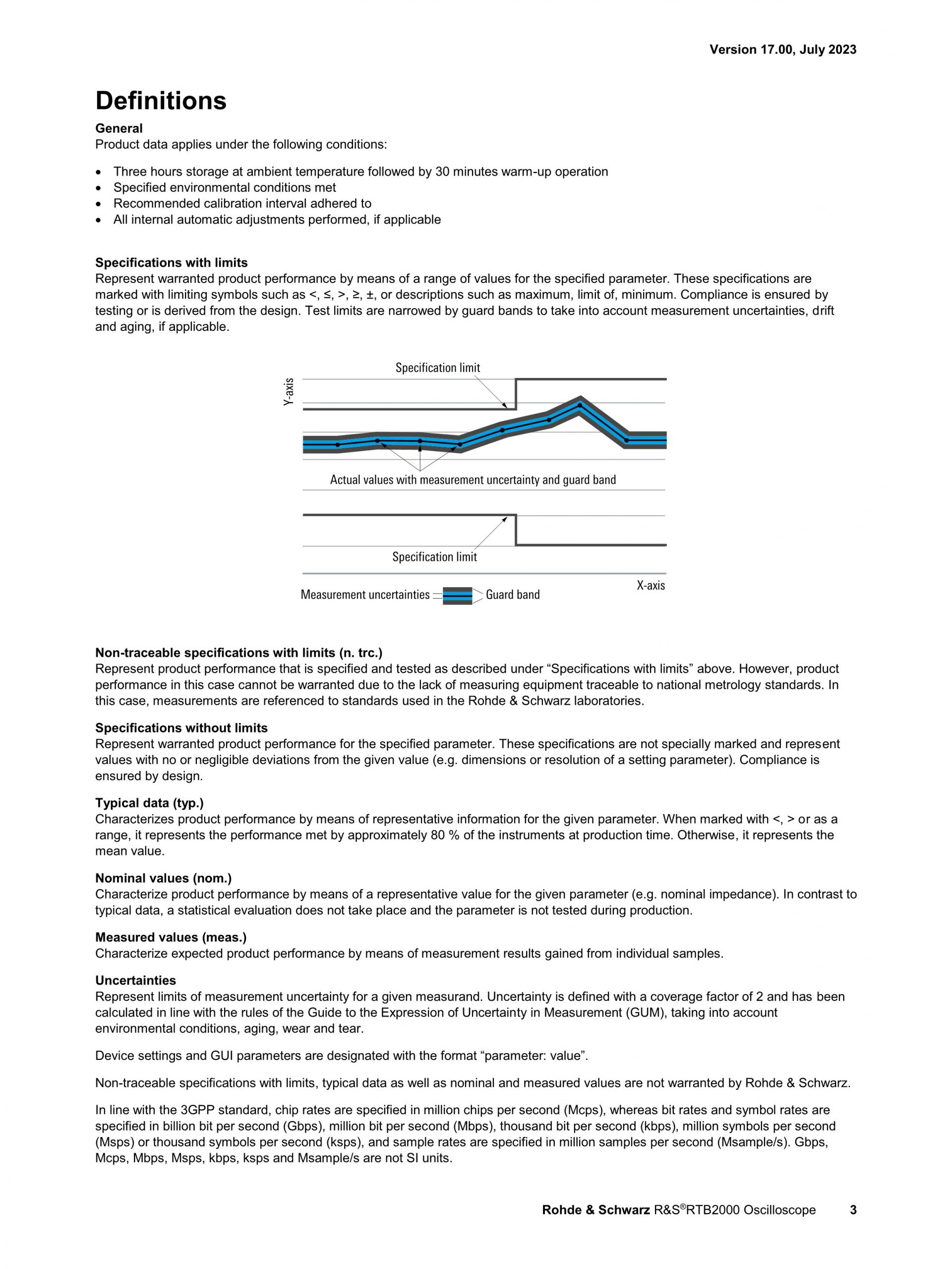

RTB2000
오실로스코프
RTB2000 oscilloscope

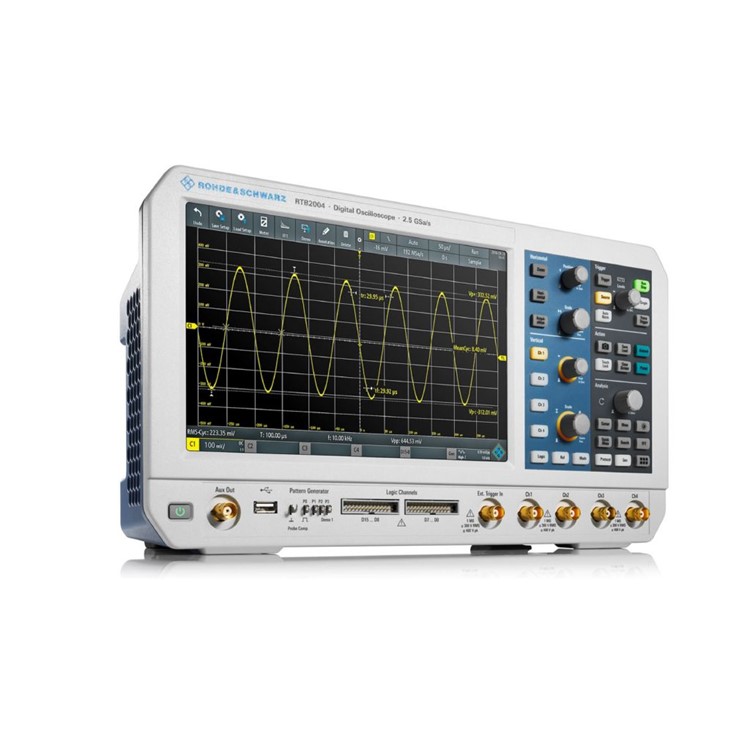

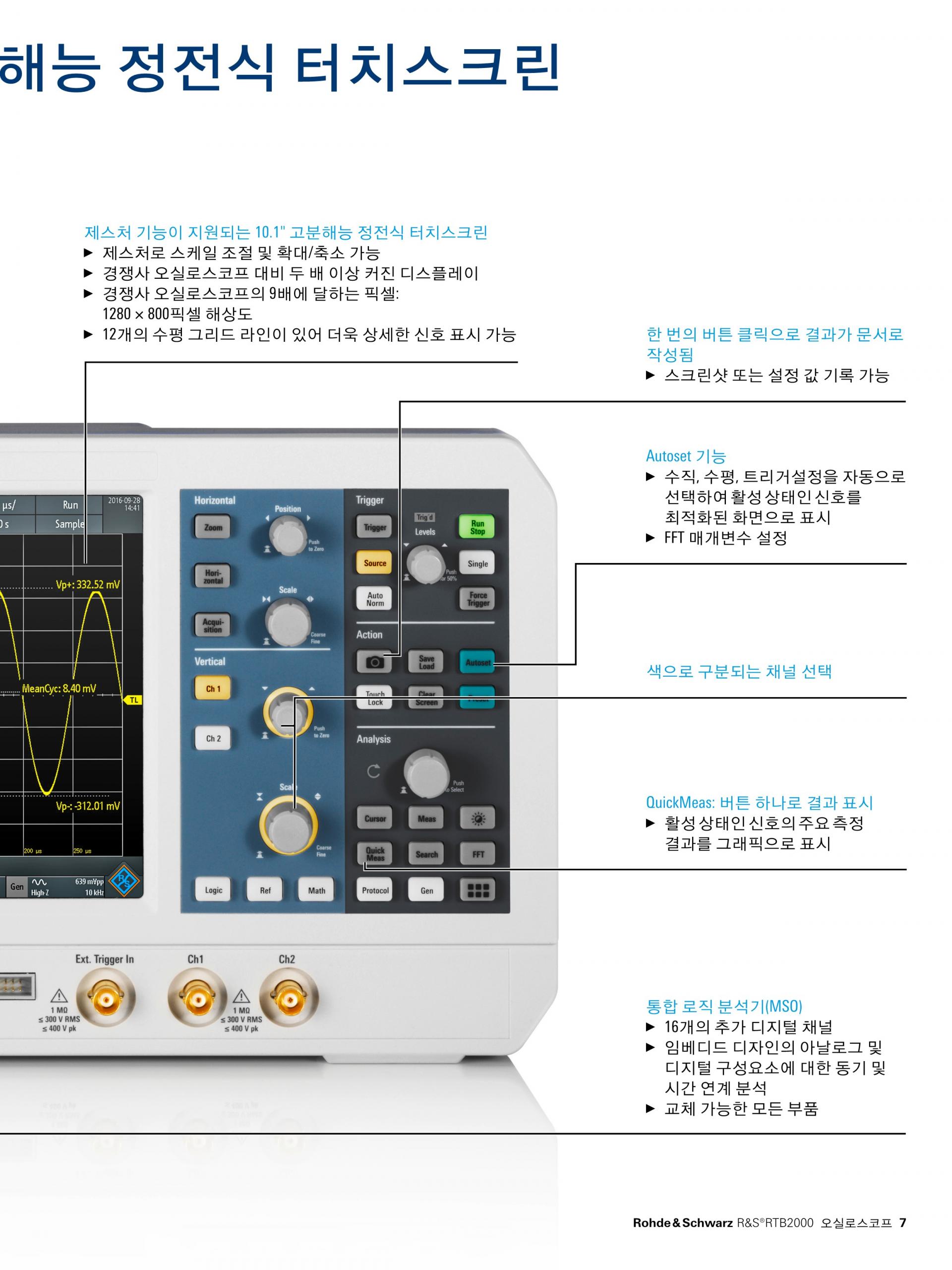

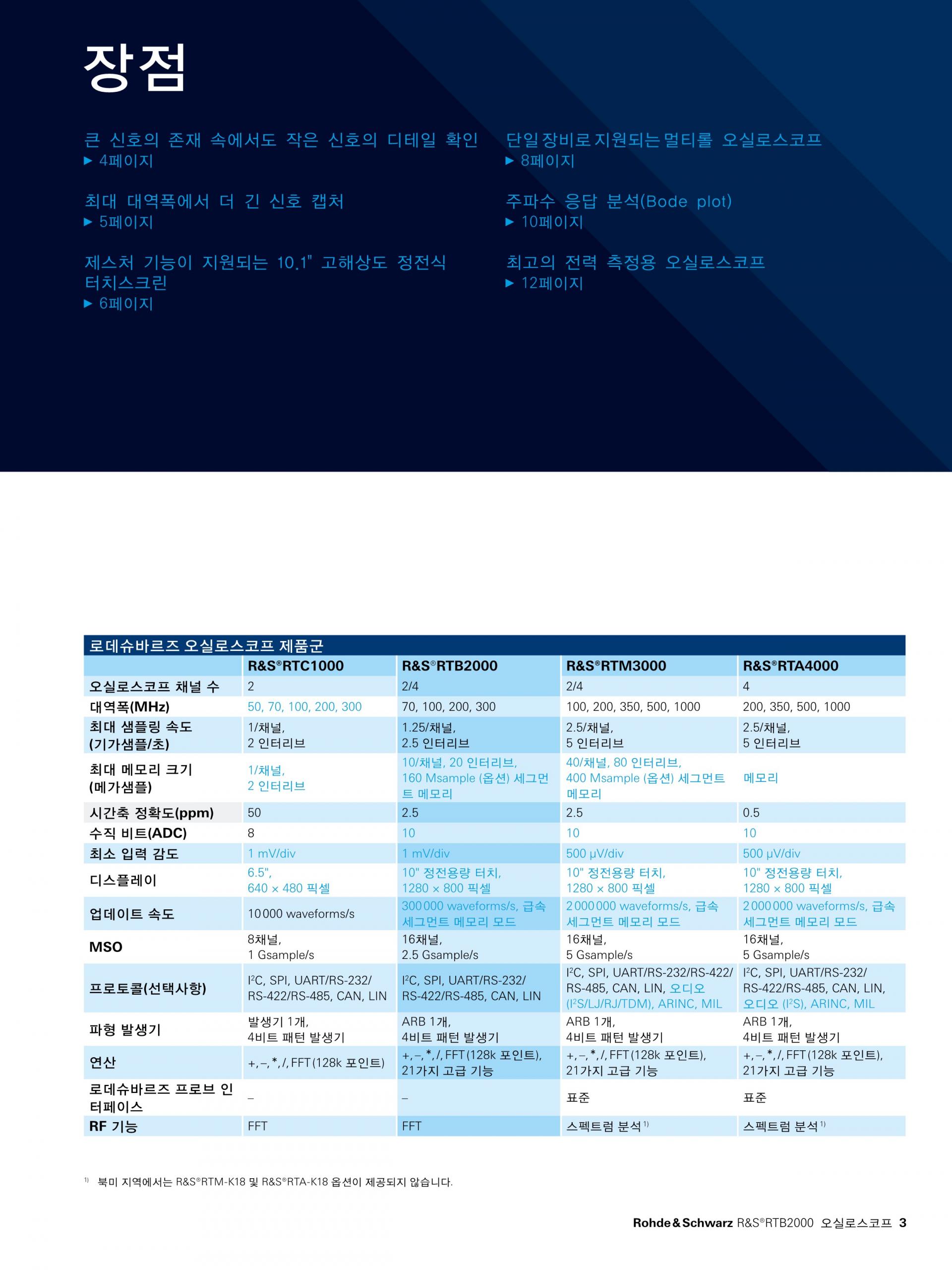

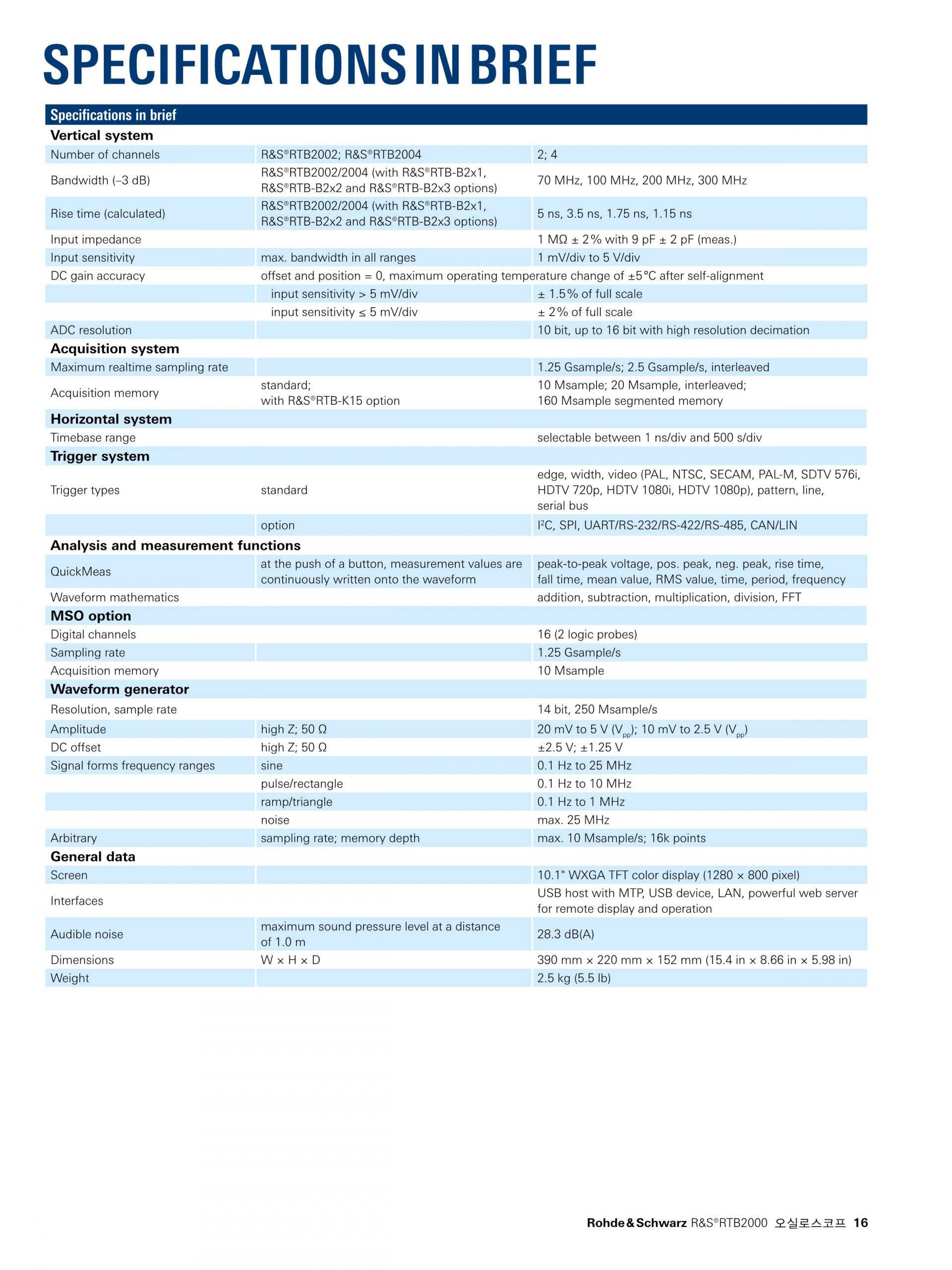

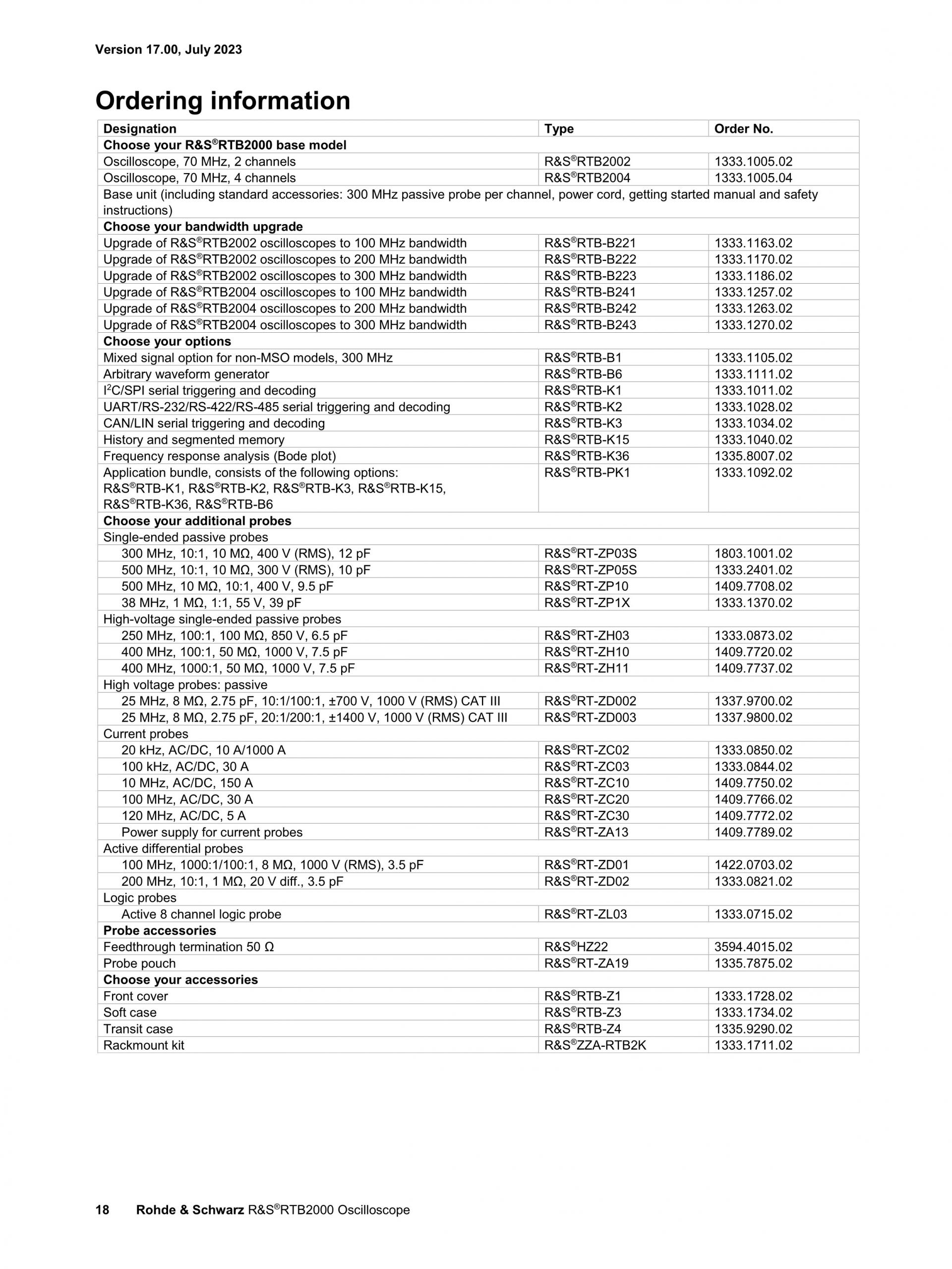

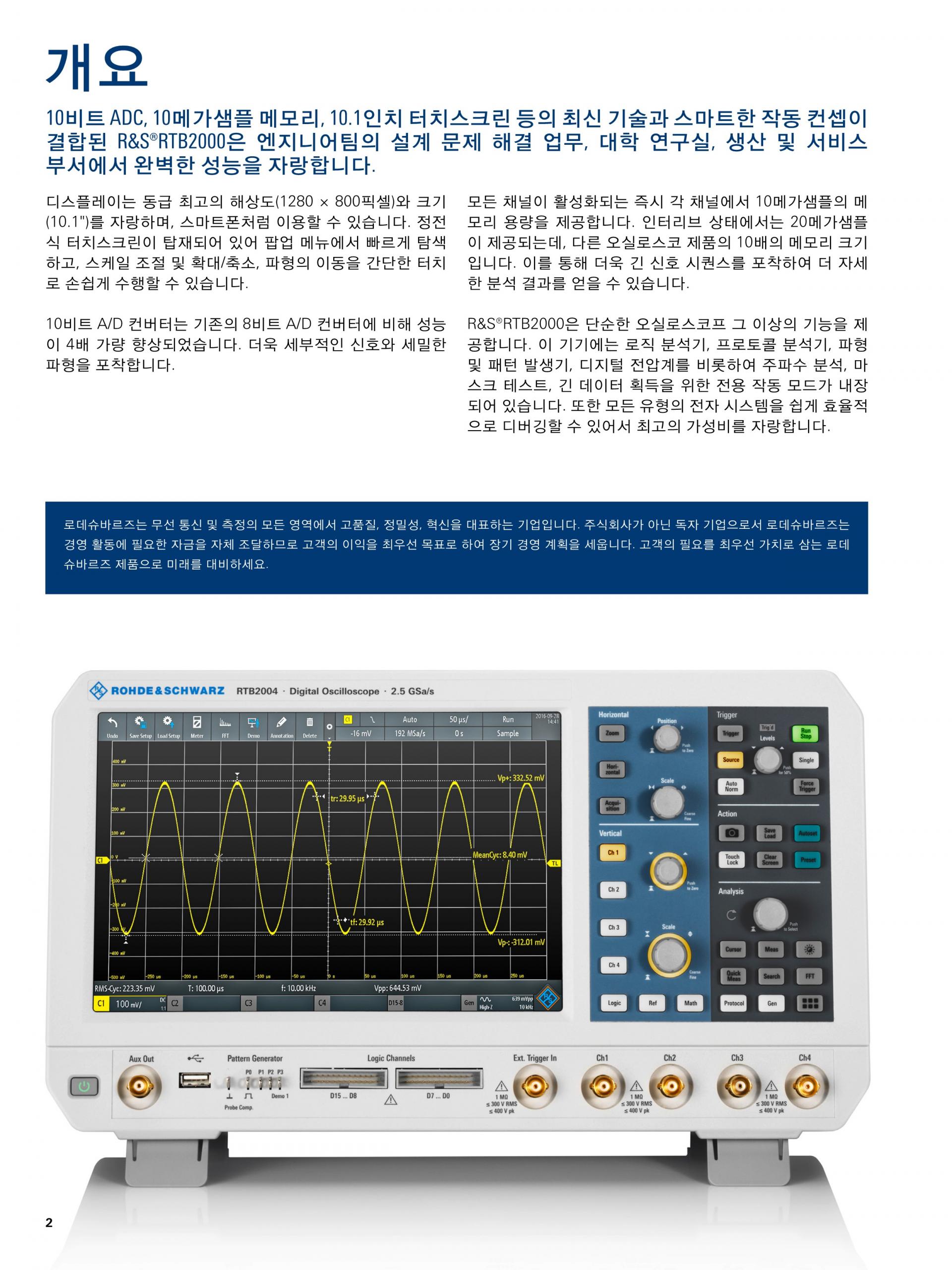

Power of 10(10비트 ADC, 10 Msample 메모리, 10.1" 터치스크린)의 최신 기술과 스마트한 작동 컨셉이 결합된 R&S®RTB2000 오실로스코프는 대학 연구실, 개발 과정의 임베디드 설계 문제해결, 생산 및 서비스 부서에 최적의 툴입니다.

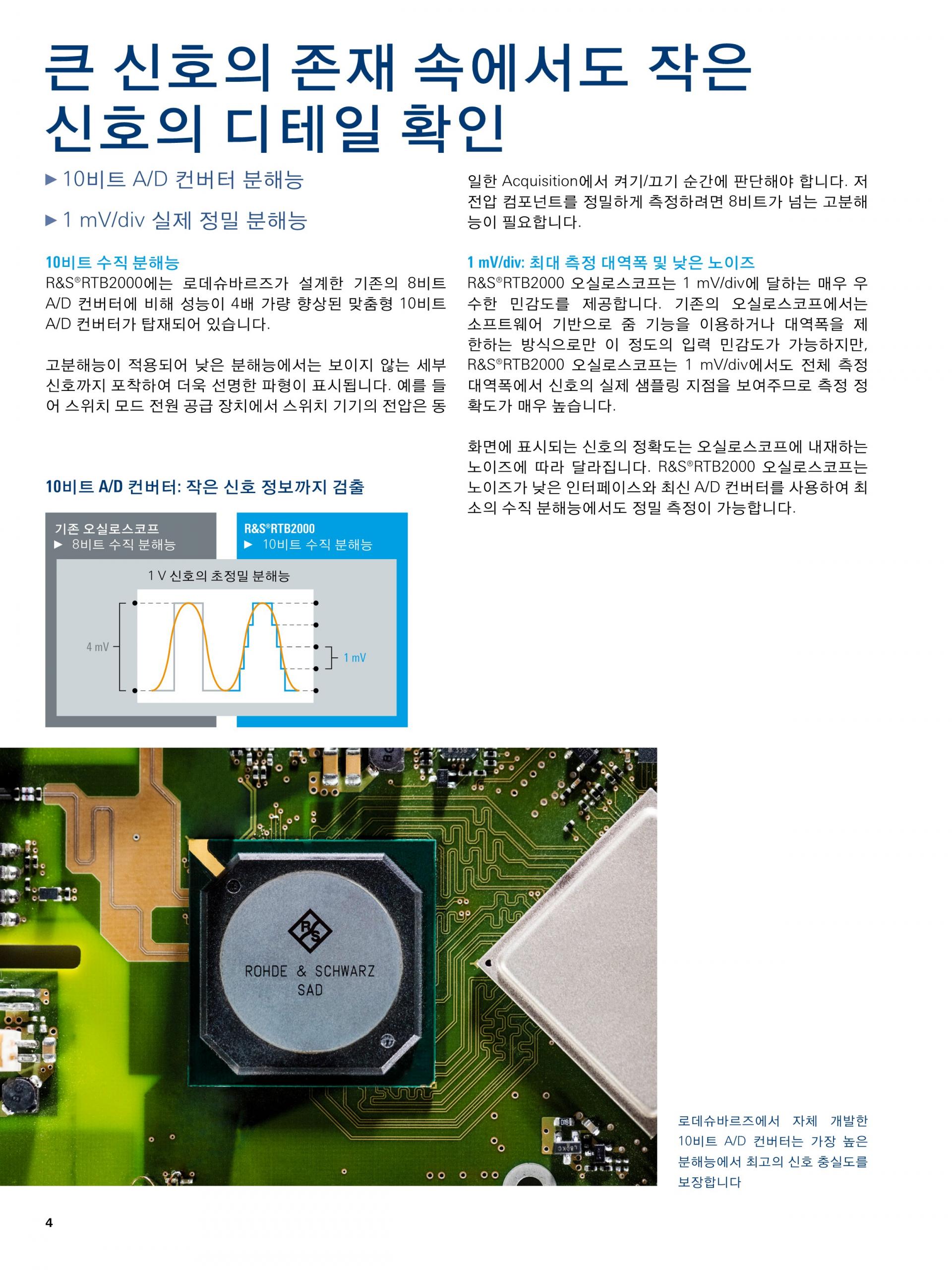

신호 분석: 빠른 결과

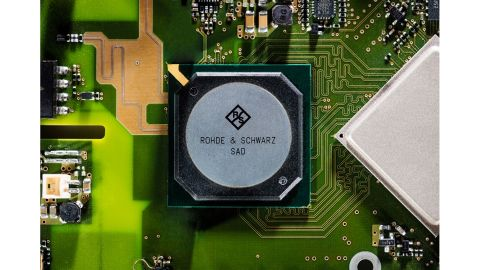

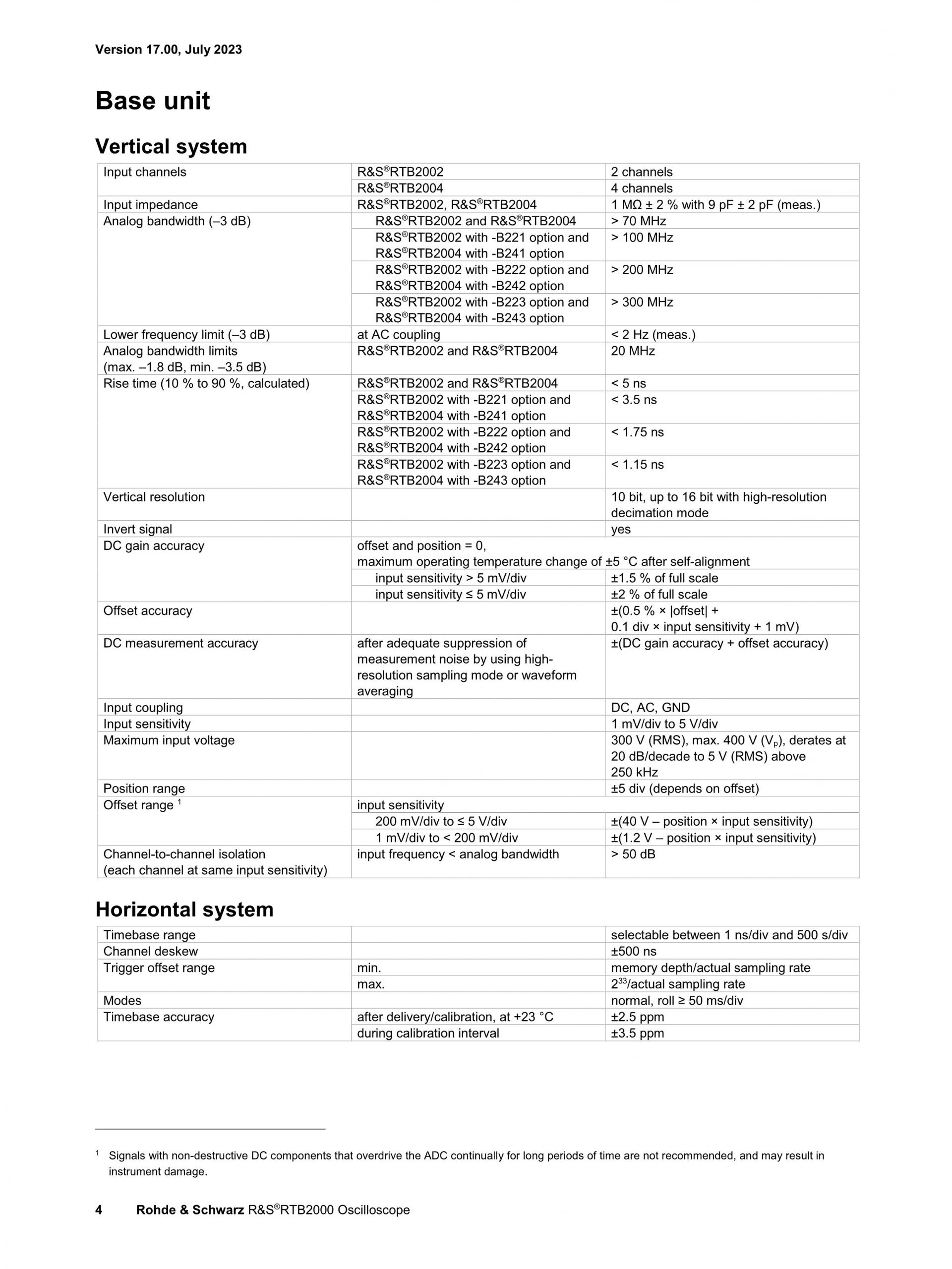

R&S®RTB2000에는 기존 8비트 A/D 컨버터에 비해 4배 더 향상된 로데슈바르즈의 맞춤형 10비트 A/D 컨버터가 탑재되어 있습니다. 고분해능이 적용되어 낮은 분해능에서는 보이지 않는 세부 신호까지 포착하여 더욱 선명한 파형이 표시됩니다. 예를 들어 스위치 모드 전원 공급 장치의 경우, 스위치 기기의 전압은 동일한 Acquisition에서 켜고 끄는 순간에 판단해야 합니다. |  10비트 A/D 컨버터 로데슈바르즈에서 개발한 10비트 A/D 컨버터는 가장 높은 분해능에서 최고의 신호 충실도를 보장합니다. |
전체 대역폭에서 더 긴 시간의 신호 획득

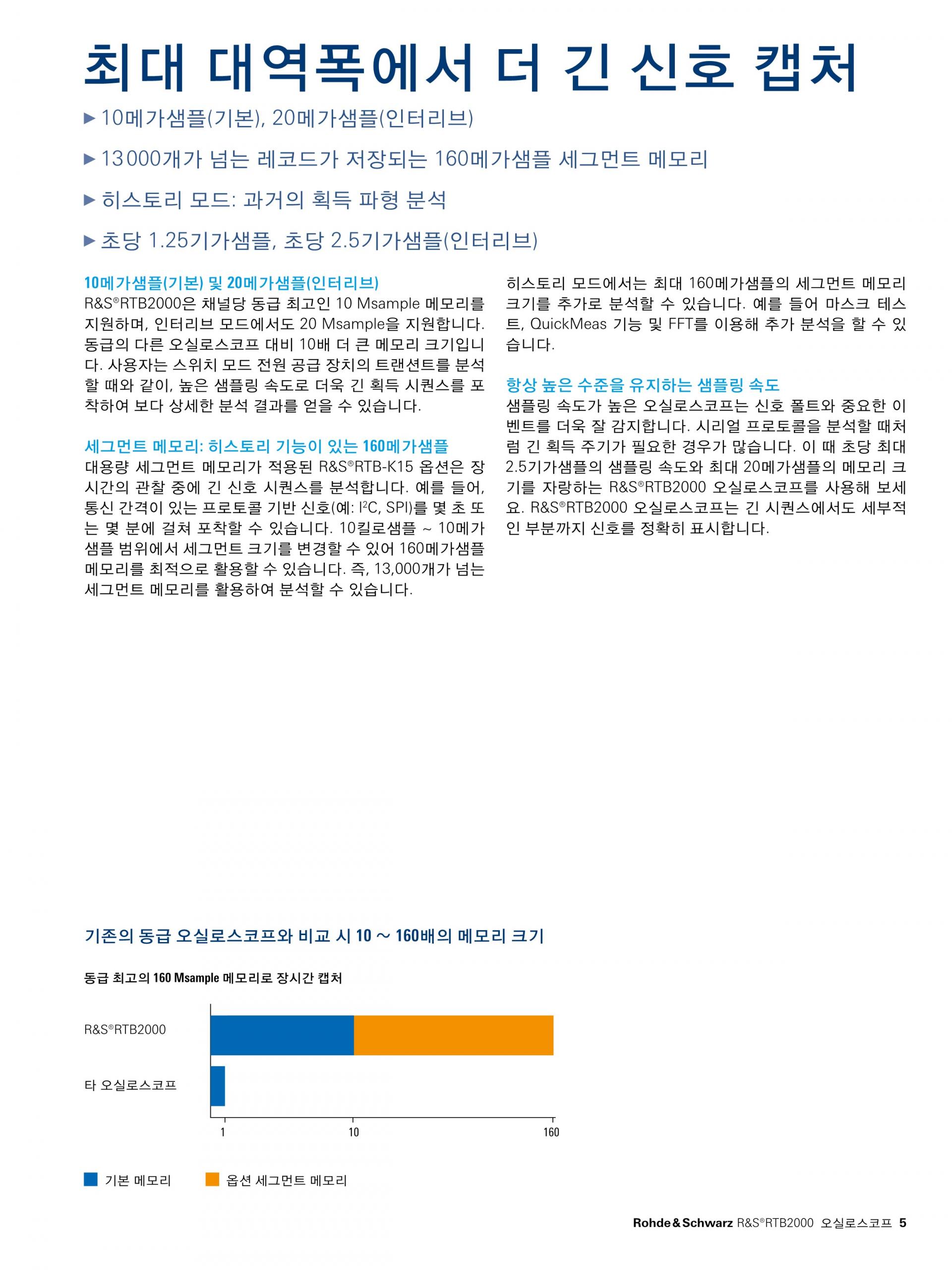

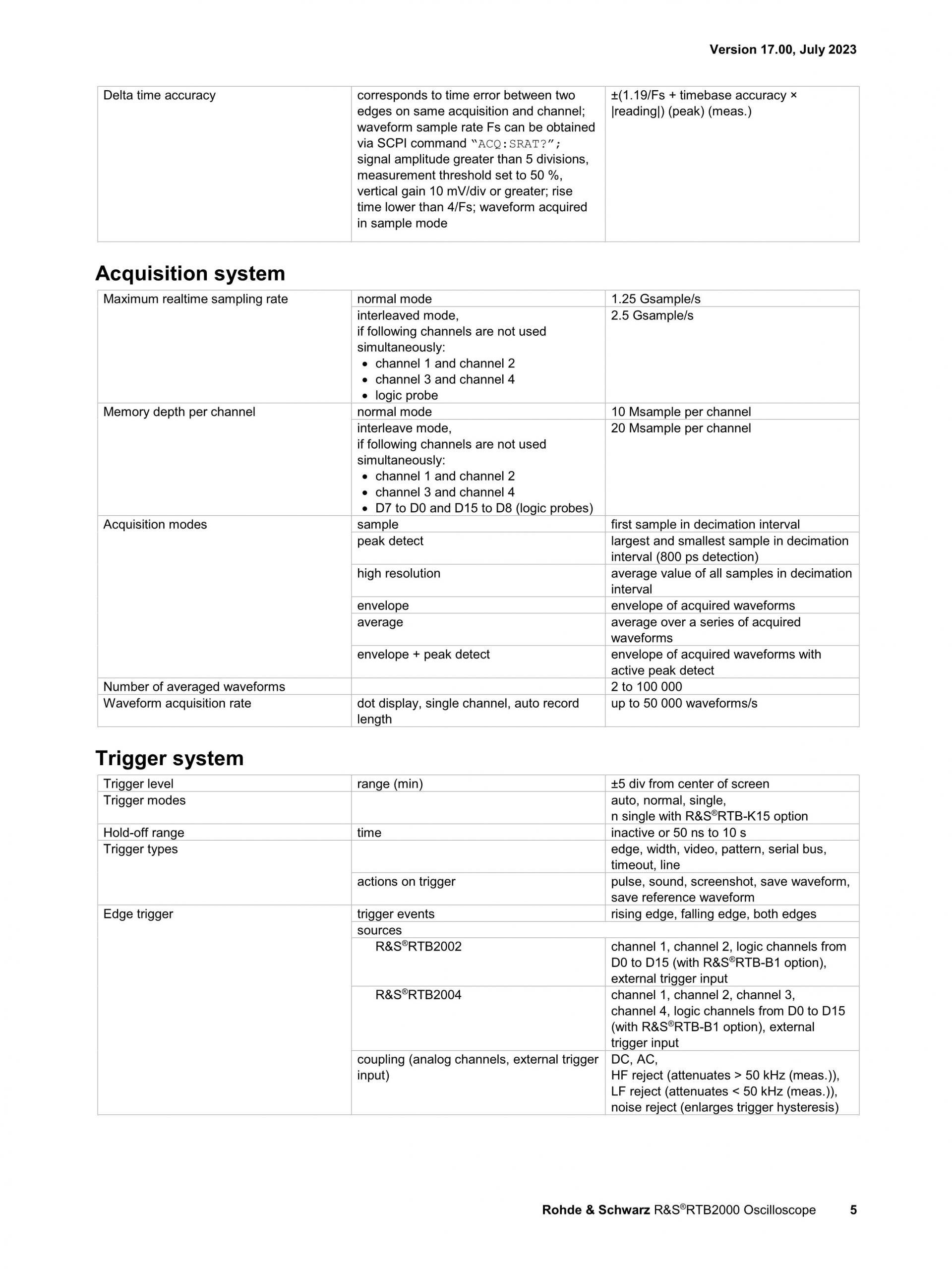

R&S®RTB2000은 채널당 동급 최고인 10 Msample 메모리를 지원하며, 인터리브 모드에서도 20 Msample을 지원합니다. 동급의 다른 오실로스코프 대비 10배 더 큰 메모리 크기입니다. 사용자는 스위치 모드 전원 공급 장치의 트랜션트를 분석할 때와 같이, 샘플링 레이트가 높을 때에도 더욱 긴 획득 시퀀스를 포착하므로 보다 상세한 분석 결과를 얻을 수 있습니다. |  10 Msample 기본 메모리 최대 20 Msample 표준 Acquisition 메모리로 장기간 펄스 및 버스트 신호를 캡처 및 분석합니다. |
세그먼트 메모리

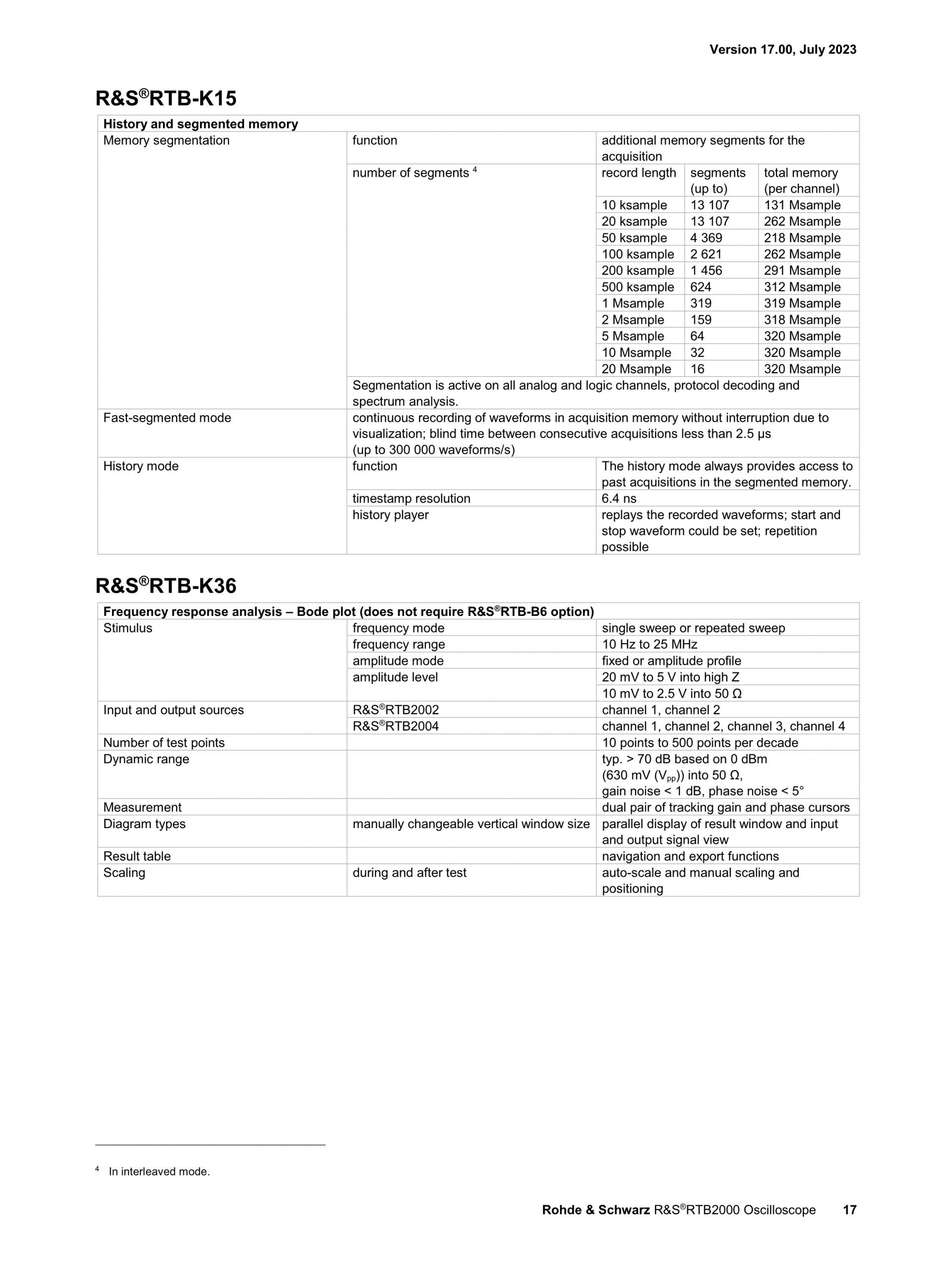

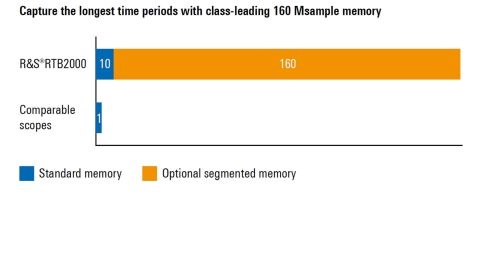

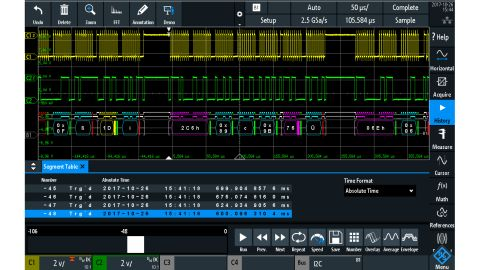

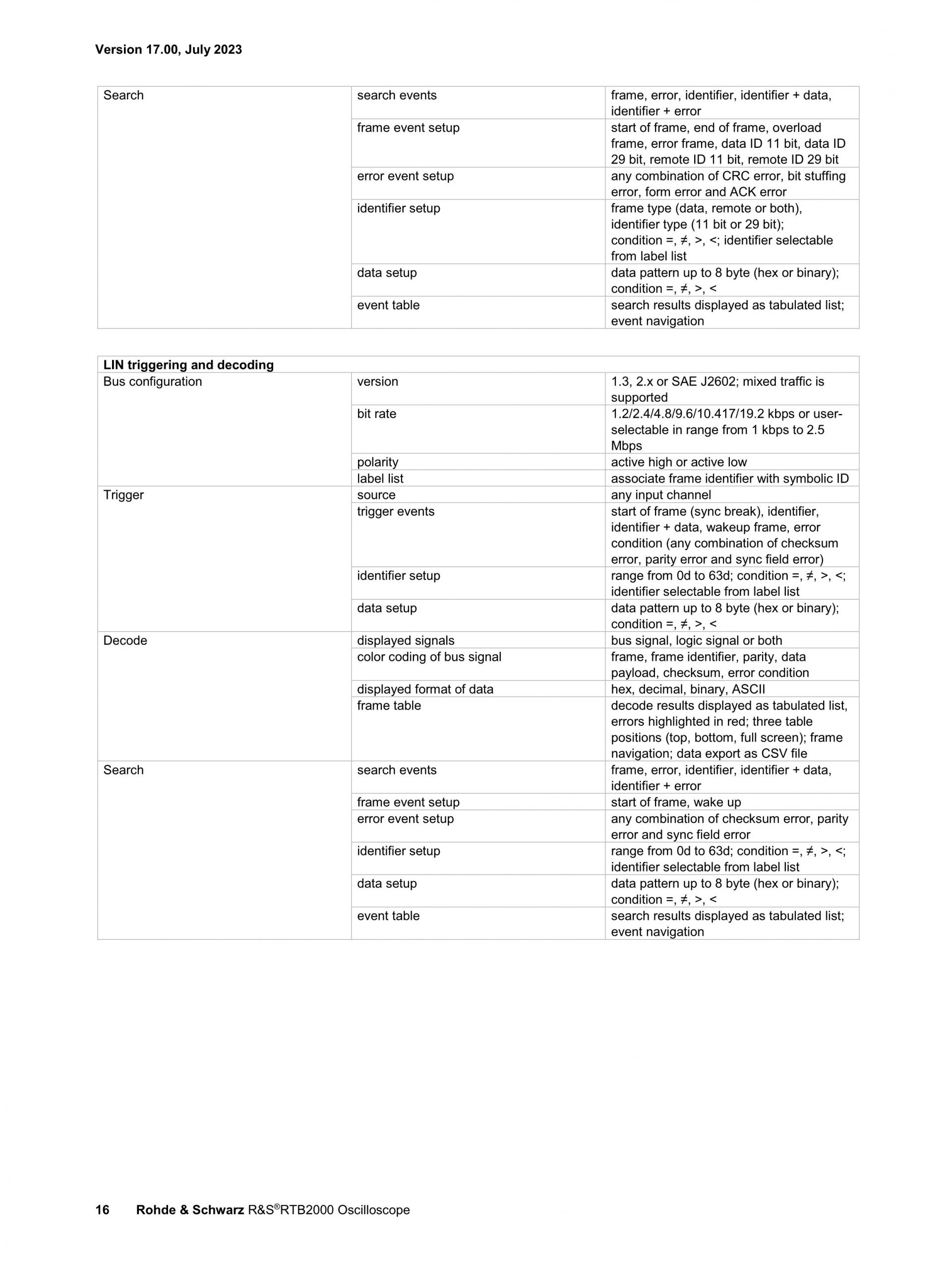

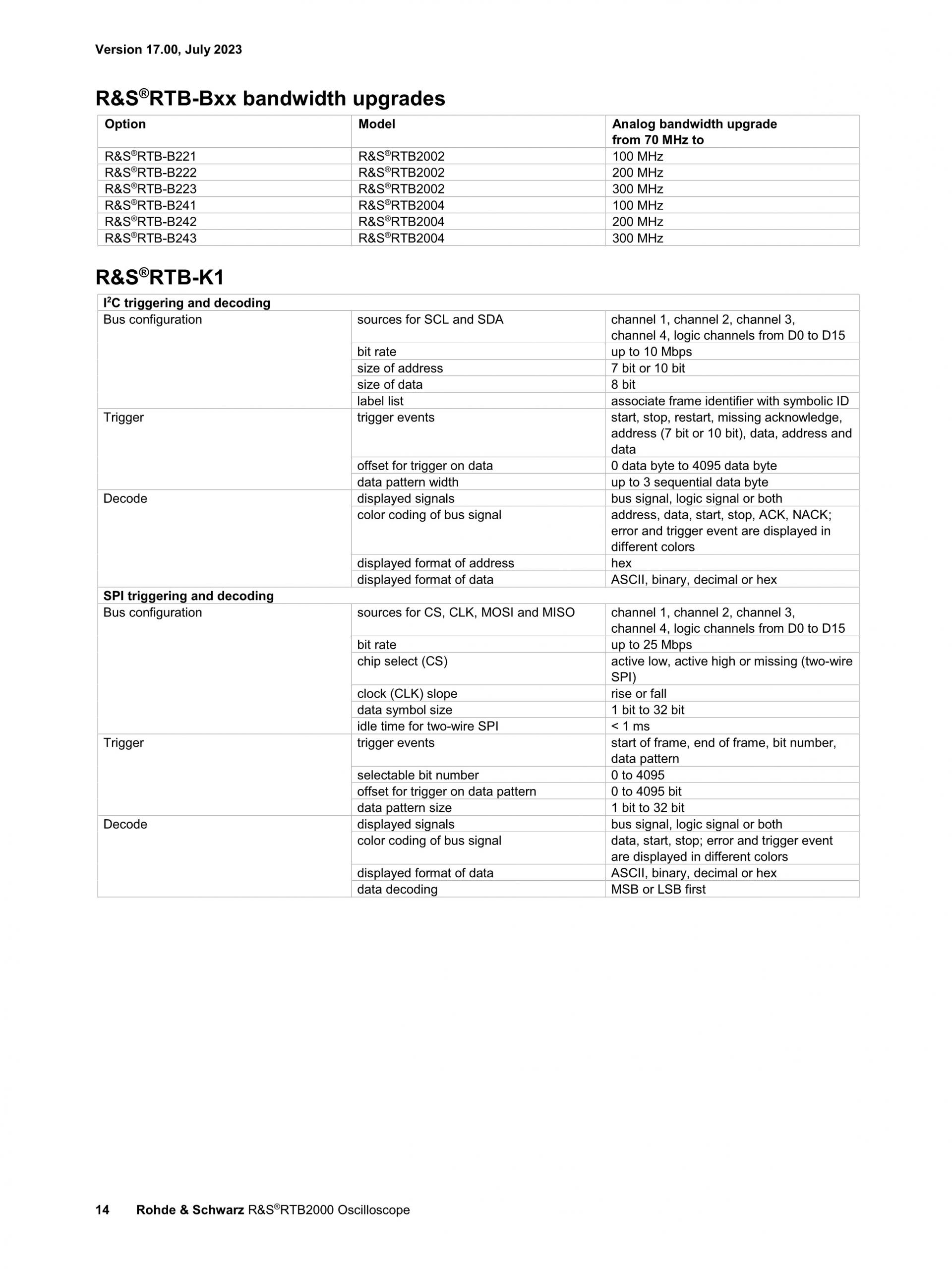

R&S®RTB-K15 옵션은 대용량 세그먼트 메모리가 탑재되어 있어 긴 관찰 기간 동안 신호 시퀀스를 분석합니다. 통신 간격이 있는 프로토콜 기반 신호(예: I²C, SPI)는 수 초 또는 수 분에 걸쳐 포착할 수 있습니다. 세그먼트 크기를 변경할 수 있으므로 160 Msample 메모리를 최적으로 활용할 수 있습니다. 히스토리 모드에서는 최대 160 Msample의 세그먼트 메모리 크기를 추가로 분석할 수 있습니다. |  160 MSample 세그먼트 메모리 동급 최고의 160 Msample 메모리로 장시간 캡처를 지원합니다. |

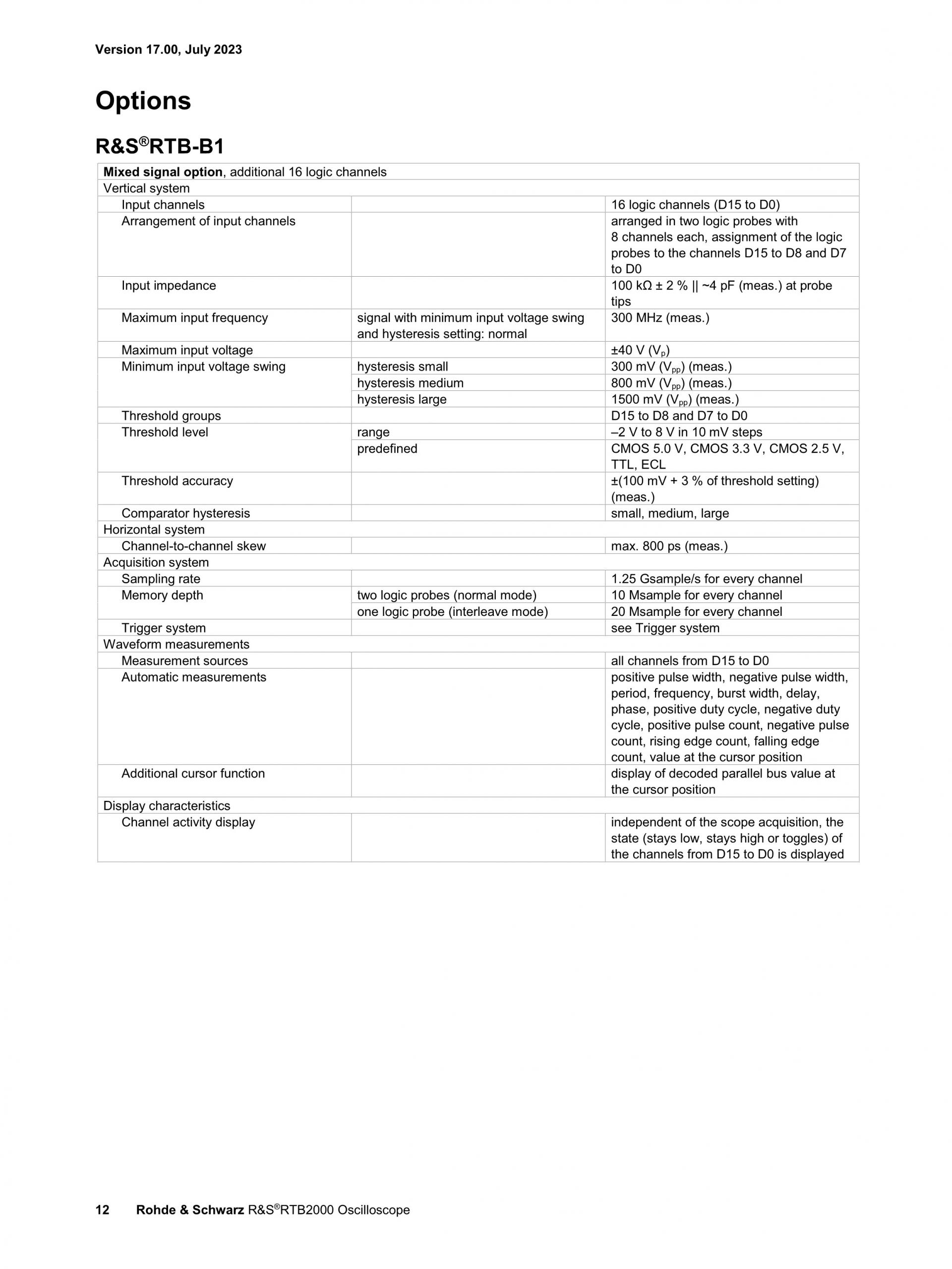

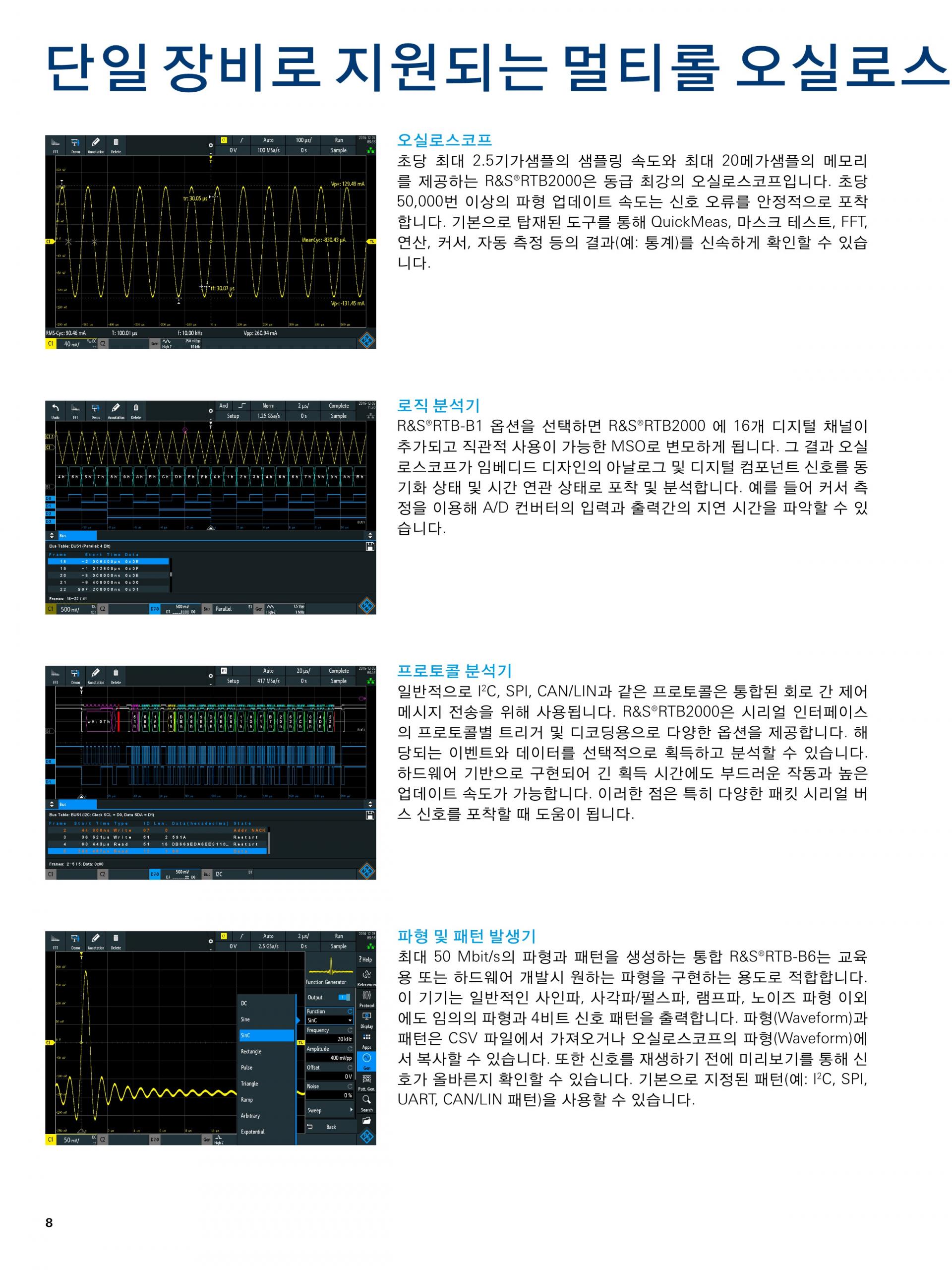

MSO 옵션을 이용한 로직 분석

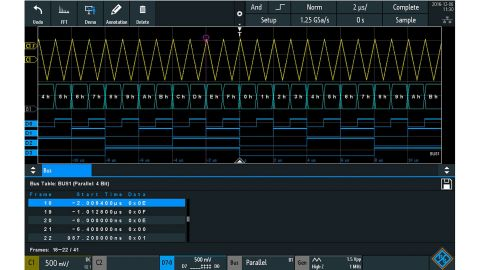

R&S®RTB-B1 옵션은 R&S®RTB2000에 16개 디지털 채널을 추가해 직관적 사용 가능한 MSO로 업그레이드합니다. 그 결과 오실로스코프가 임베디드 디자인의 아날로그 및 디지털 컴포넌트 신호를 동기화 상태 및 시간 연관 상태로 포착 및 분석합니다. 예를 들어 커서 측정을 이용해 A/D 컨버터의 입력과 출력간의 지연 시간을 파악할 수 있습니다. |  4비트 DAC 신호 변경 R&S®RTB2000은 아날로그 및 디지털 신호를 동기적으로, 상호 시간 상관관계에 따라 캡처 및 분석합니다. |

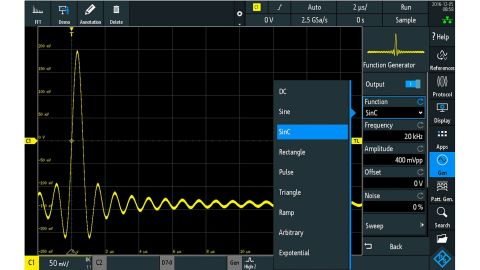

파형 및 패턴 발생기

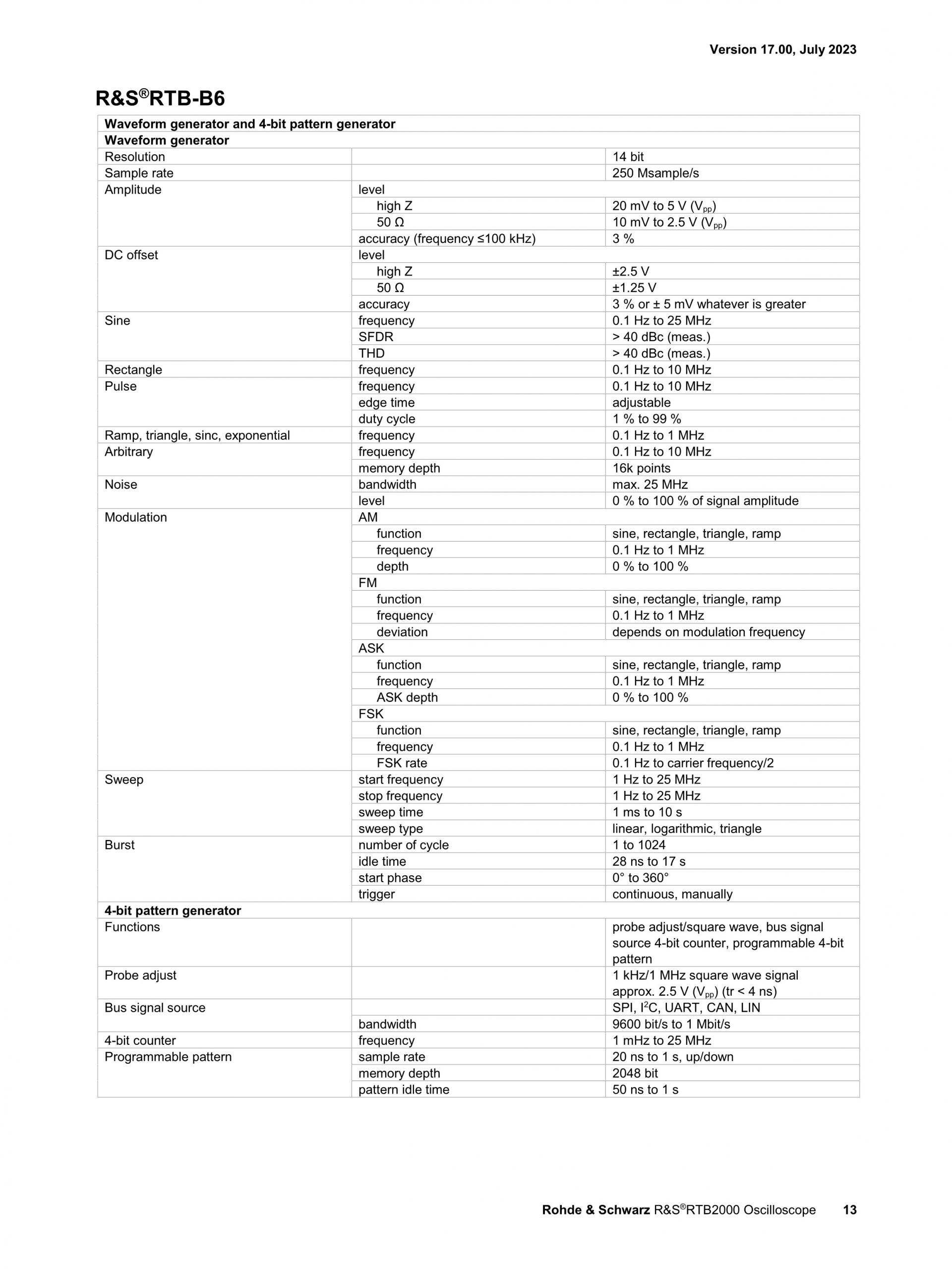

최대 50 Mbit/s를 지원하는 R&S®RTB-B6 Waveform and Pattern Generator는 교육 및 프로토타입 하드웨어 구현 용도에 적합합니다. 이 기기는 일반적인 sine, rectangle/pulse, ramp, noise 파형 이외에도 임의 파형과 4비트 신호 패턴을 출력합니다. 파형과 패턴은 CSV 파일에서 가져오거나 오실로스코프 파형에서 복사할 수 있습니다. 기본으로 지정된 패턴(예: I2C, SPI, UART, CAN/LIN 패턴)을 사용할 수 있습니다. |  파형 및 패턴 발생기 일반적인 사인파, 사각파/펄스파, 램프파, 노이즈 파형 이외에도 사용자 정의 파형과 4비트 신호 패턴을 출력합니다. |

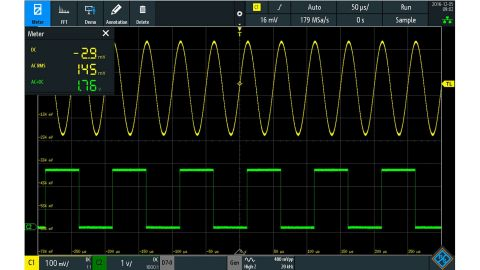

디지털 전압계

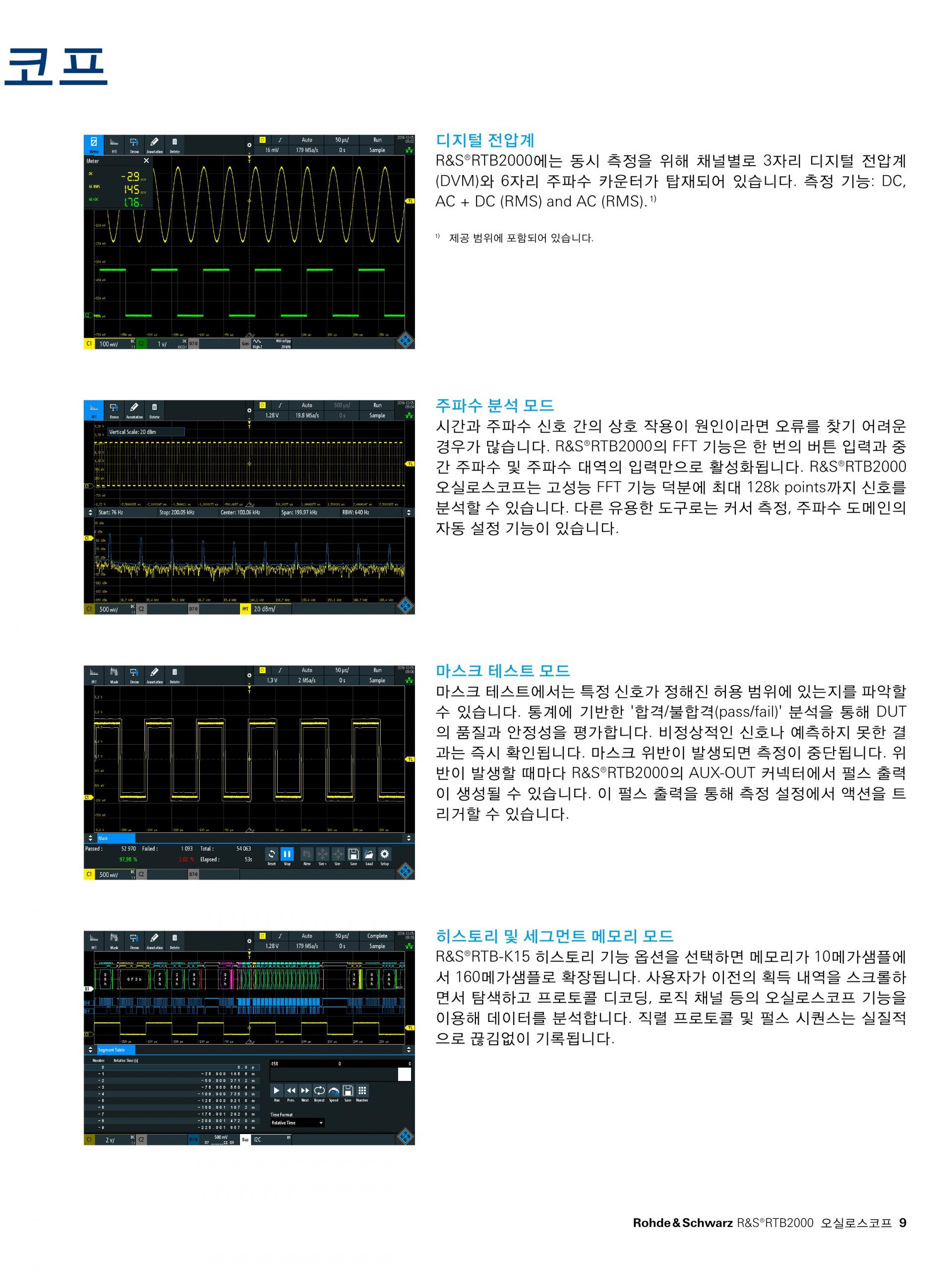

R&S®RTB2000은 각 채널에 3자릿수 전압계(DVM)와 6자릿수 주파수 계수기가 탑재되어 있어 동시 측정이 가능합니다. DC, AC+DC (RMS) 및 AC (RMS) 측정 기능이 기본 제공됩니다. |  디지털 전압계 3자릿수 전압계는 전기 회로의 두 지점 간 전계 강도 차이를 측정 및 표시합니다. |

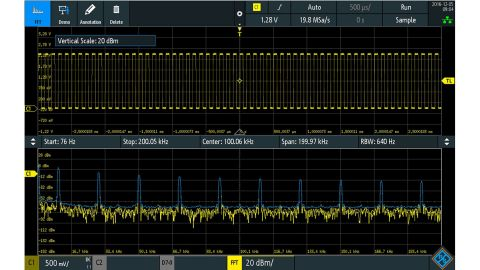

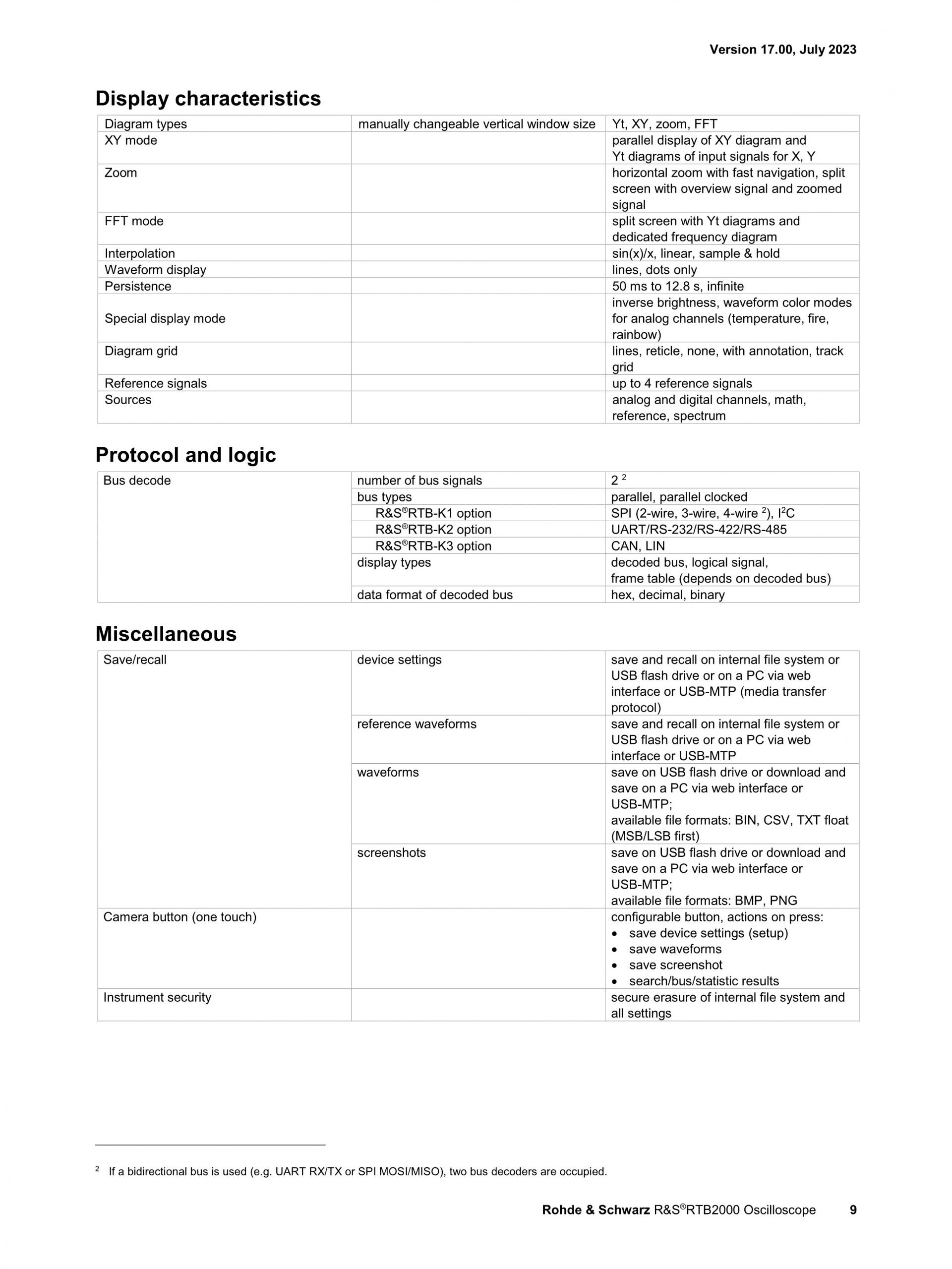

주파수 분석 모드 에러를 찾기가 어렵다면 시간과 주파수 신호 간의 상관관계가 원인인 경우가 많습니다. R&S®RTB2000의 FFT 기능은 버튼 하나를 누르고 중간 주파수와 스팬을 입력하여 간단히 작동할 수 있습니다. R&S®RTB2000 오실로스코프는 고성능 FFT 기능으로 최대 128kpoint까지 신호를 분석할 수 있습니다. 이 외에도 커서 측정, 주파수 도메인의 자동 설정 기능을 지원합니다. |  주파수 분석 모드 고성능 FFT 기능은 최대 128 kpoint의 신호를 분석합니다. |

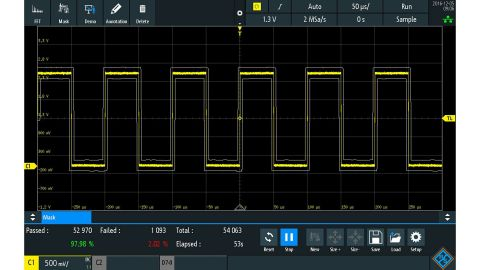

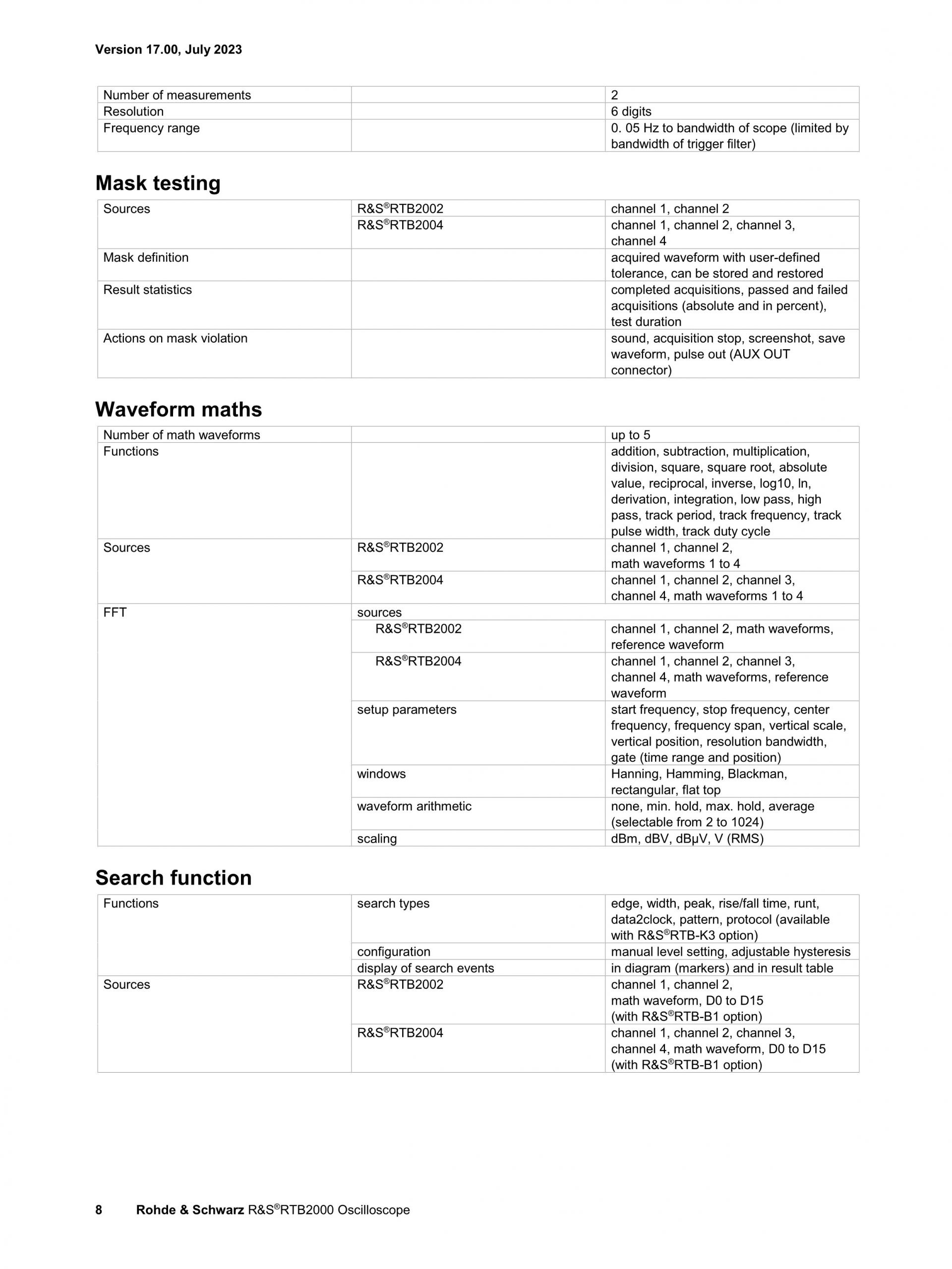

마스크 테스트 모드 마스크 테스트에서는 특정 신호가 정해진 허용 범위에 있는지를 파악할 수 있습니다. 통계에 기반한 '합격/불합격(pass/fail)' 분석을 통해 DUT의 품질과 안정성을 평가합니다. 비정상적인 신호나 예측하지 못한 결과는 즉시 확인됩니다. 마스크 위반이 발생되면 측정이 중단됩니다. 위반이 발생할 때마다 R&S®RTB2000의 AUX-OUT 커넥터에서 펄스 출력을 발생할 수 있습니다. 이 펄스 출력을 사용하여 측정 셋업에서 동작을 트리거할 수 있습니다. |  결과 통계를 이용한 마스크 테스트 합격/불합격(pass/fail) 평가로 DUT의 품질과 안정성을 평가합니다. |

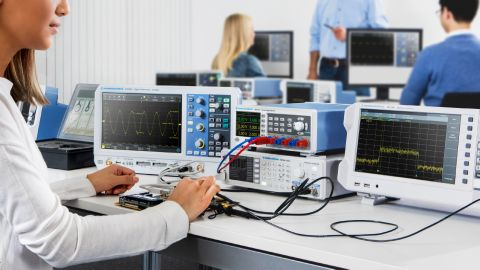

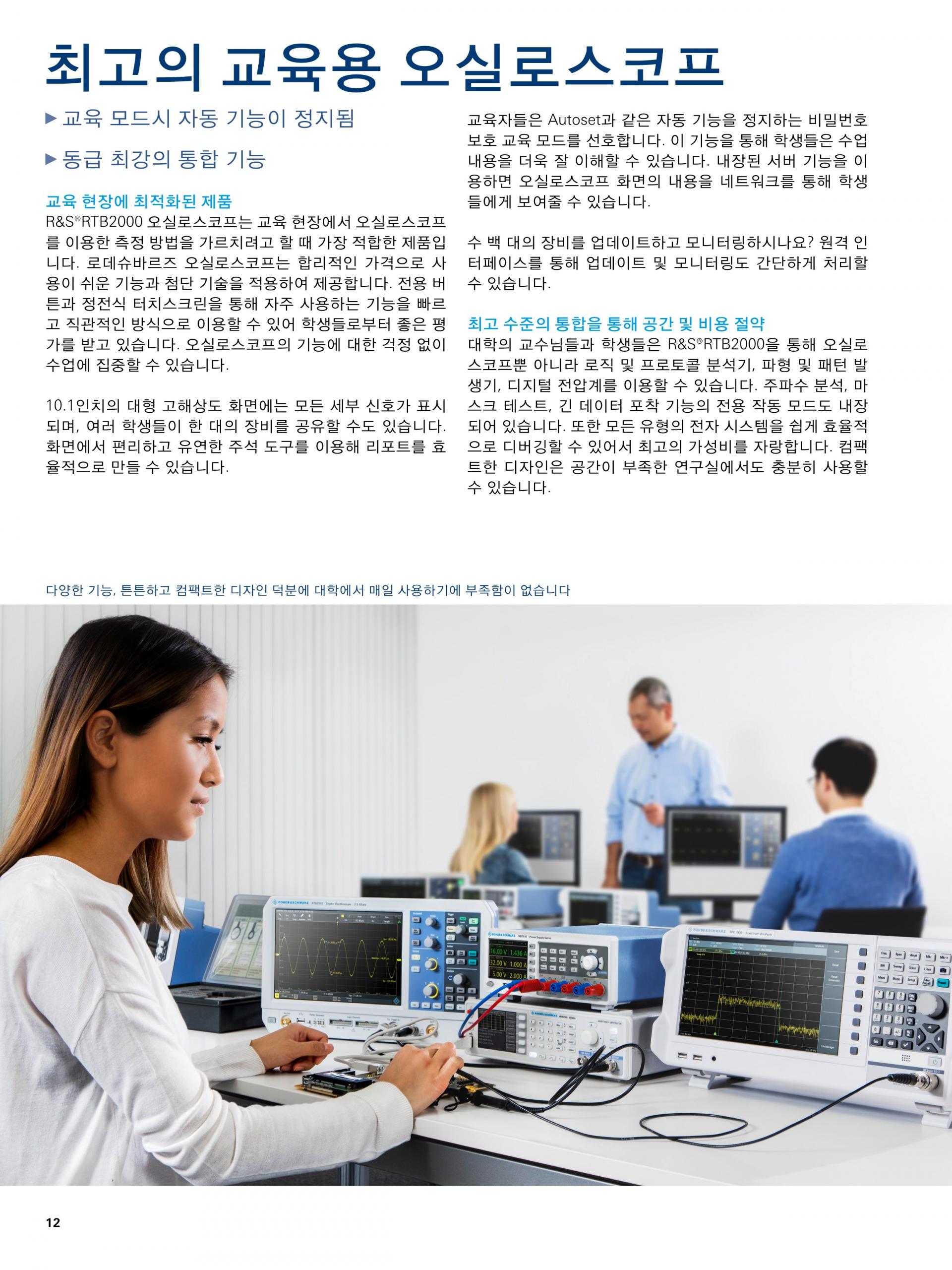

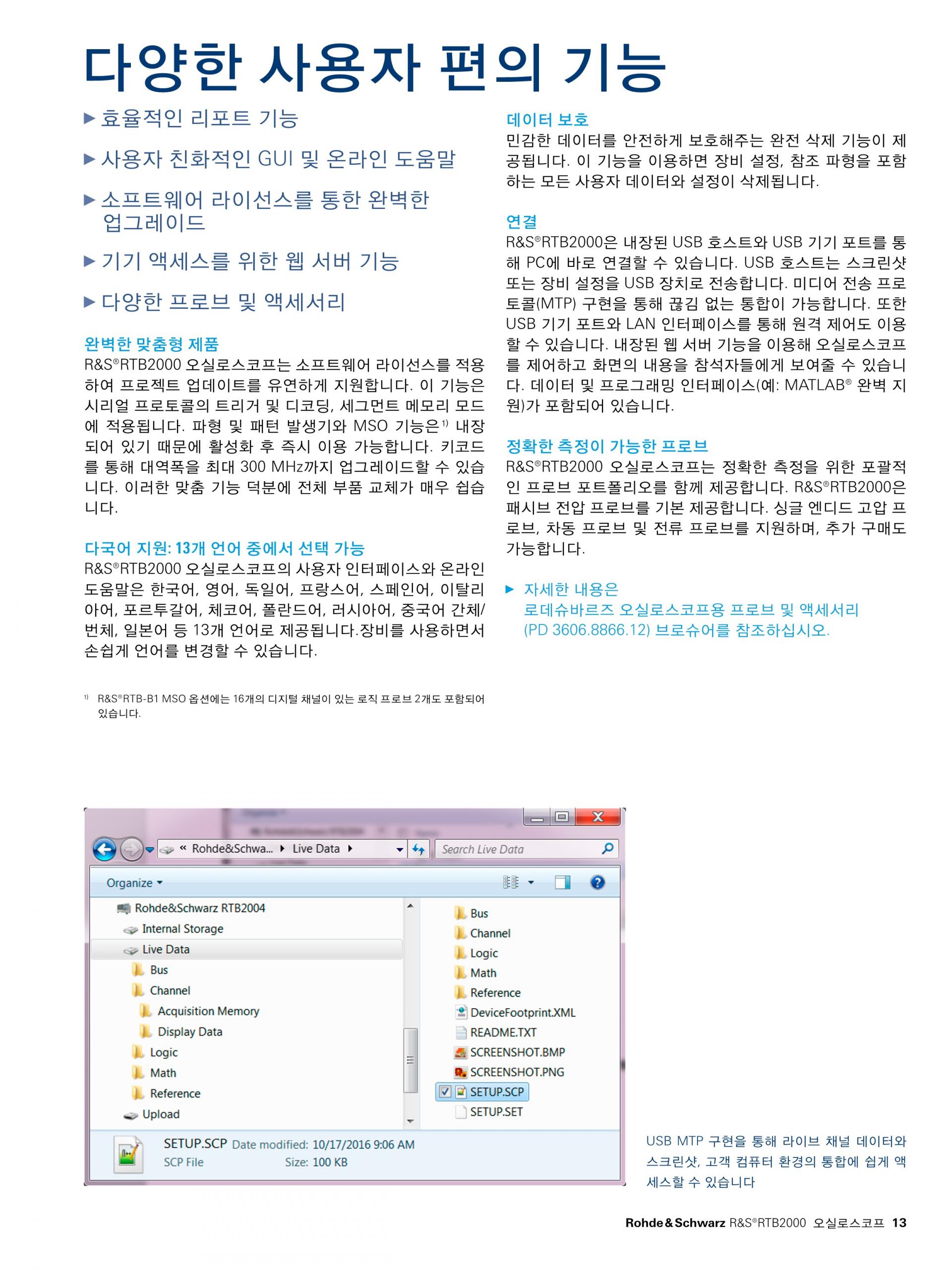

교육 현장에 최적화된 제품 R&S®RTB2000 오실로스코프는 대학 실험실에서 오실로스코프를 이용한 측정 방법을 교육하는 데 가장 적합한 제품입니다. 여기에는 사용이 쉬운 기능과 첨단 기술이 적용되어 있으면서도 합리적인 가격으로 판매되고 있습니다. 10.1"의 대형 고해상도 화면에는 모든 세부 신호가 표시되며, 여러 학생들이 한 대의 장비를 공유할 수도 있습니다. 화면에서 편리하고 유연한 주석 도구를 이용해 리포트를 효율적으로 만들 수 있습니다. |  교육 현장에 최적화된 제품 다양한 기능, 튼튼하고 컴팩트한 디자인 덕분에 대학에서 매일 사용하기에 부족함이 없습니다. |
