프로디지트 ・ PRODIGIT
3340G SERIES
LED DC전자로드 시뮬레이터

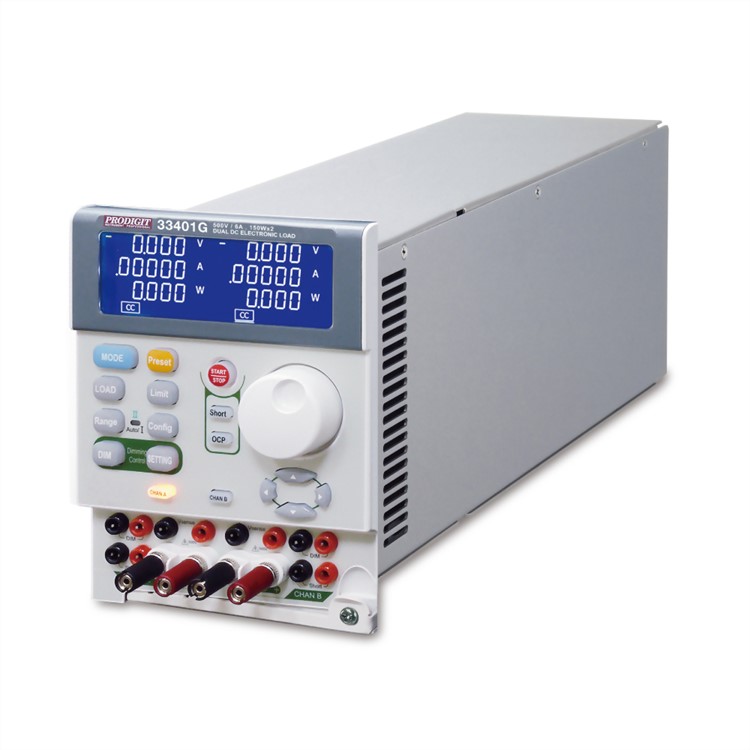

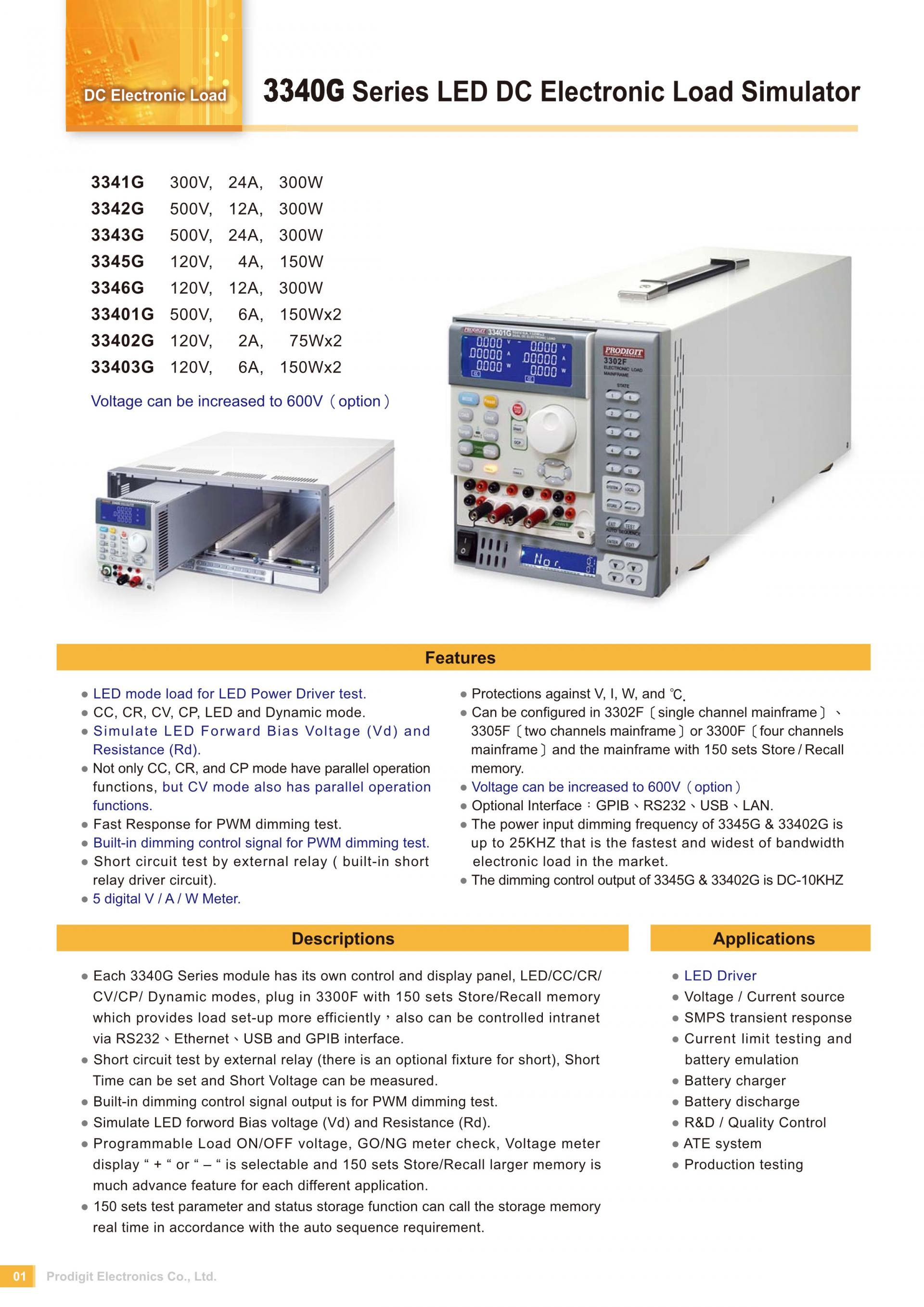

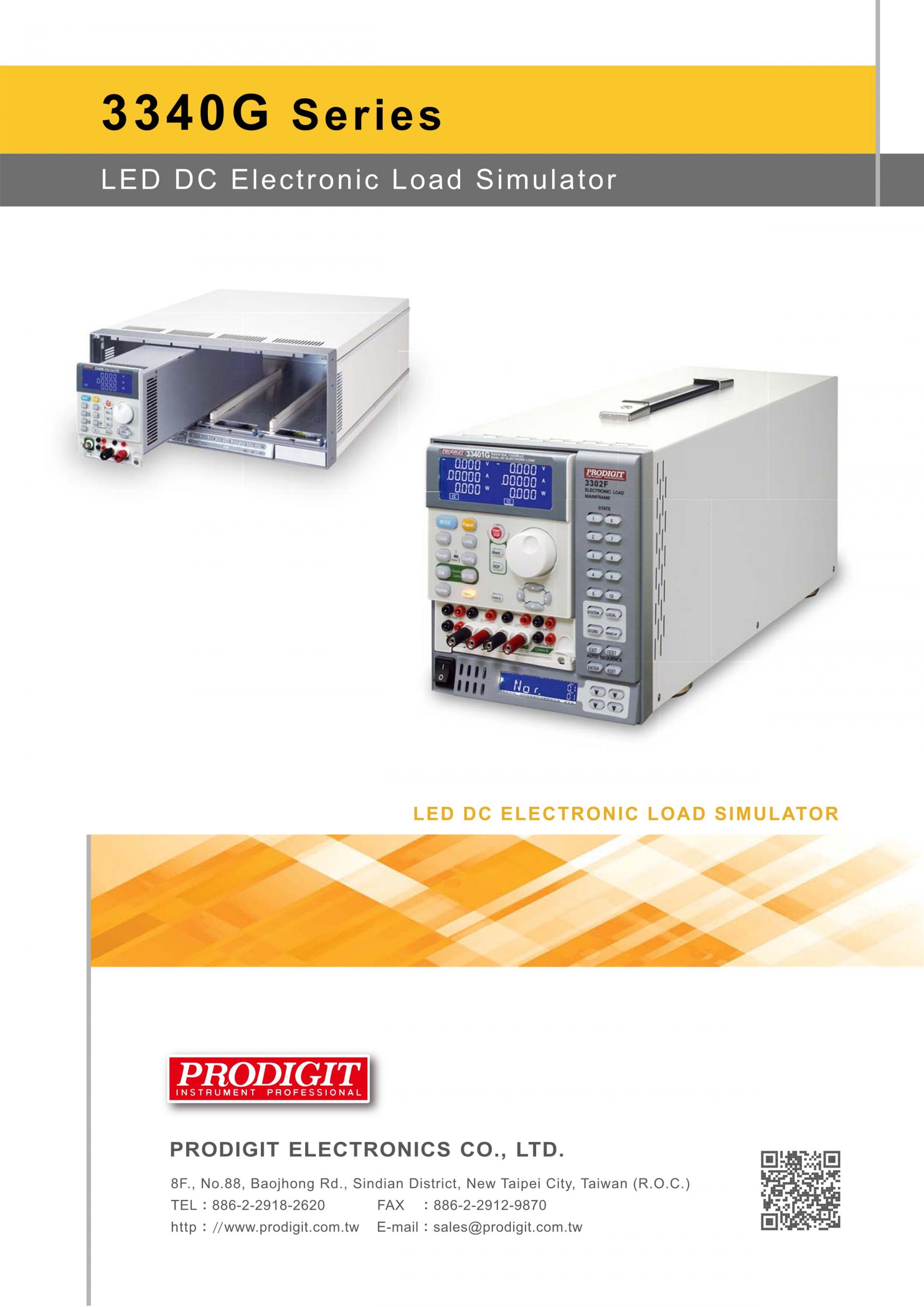

3340G SERIES LED DC Electronic Load Simulator
DESCRIPTION
- Each 3340G Series module has its own control and display panel, LED/CC/CR/CV/CP/ Dynamic modes, plug in 3300F with 150 sets Store/Recall memory which provides load set-up more efficiently，also can be controlled intranet via RS232、Ethernet、USB and GPIB interface.
- Short circuit test by external relay (there is an optional fixture for short), Short Time can be set and Short Voltage can be measured.
- Built-in dimming control signal output is for PWM dimming test.
- Simulate LED forword Bias voltage (Vd) and Resistance (Rd).
- Programmable Load ON/OFF voltage, GO/NG meter check, Voltage meter display “ + “ or “ – “ is selectable and 150 sets Store/Recall larger memory is much advance feature for each different application.
- 150 sets test parameter and status storage function can call the storage memory real time in accordance with the auto sequence requirement.

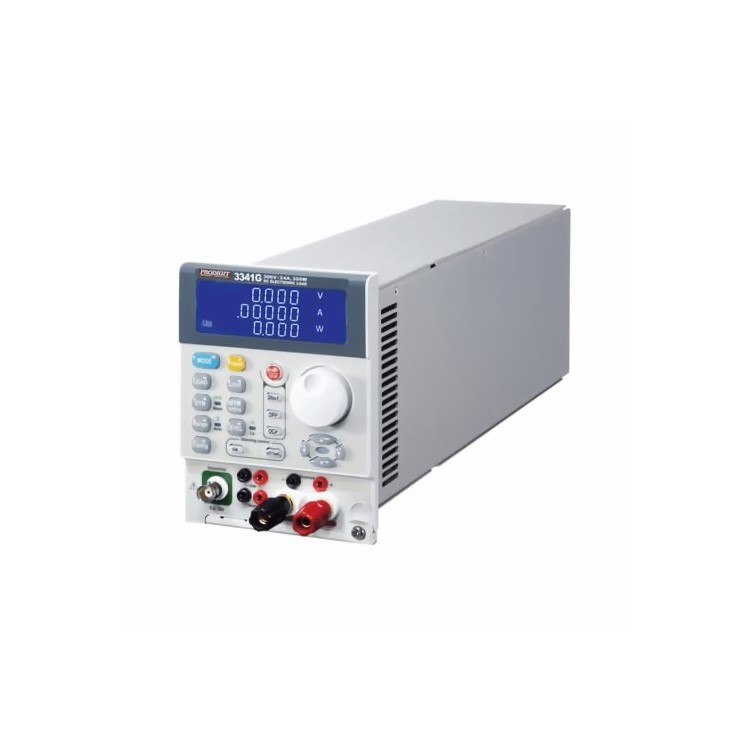

- How to test the LED Driver using the 3341G Series LED DC Electronic Load Simulator
FEATURES
- LED mode load for LED Power Driver test.
- CC, CR, CV, CP, LED and Dynamic mode.
- Simulate LED Forward Bias Voltage (Vd) and Resistance (Rd).
- Not only CC, CR, and CP mode have parallel operation functions, but CV mode also has parallel operation functions.
- Fast Response for PWM dimming test.
- Built-in dimming control signal for PWM dimming test.
- Short circuit test by external relay (built-in short relay driver circuit).
- 5 digital V / A / W Meter.
- Protections against V, I, W, and ℃.

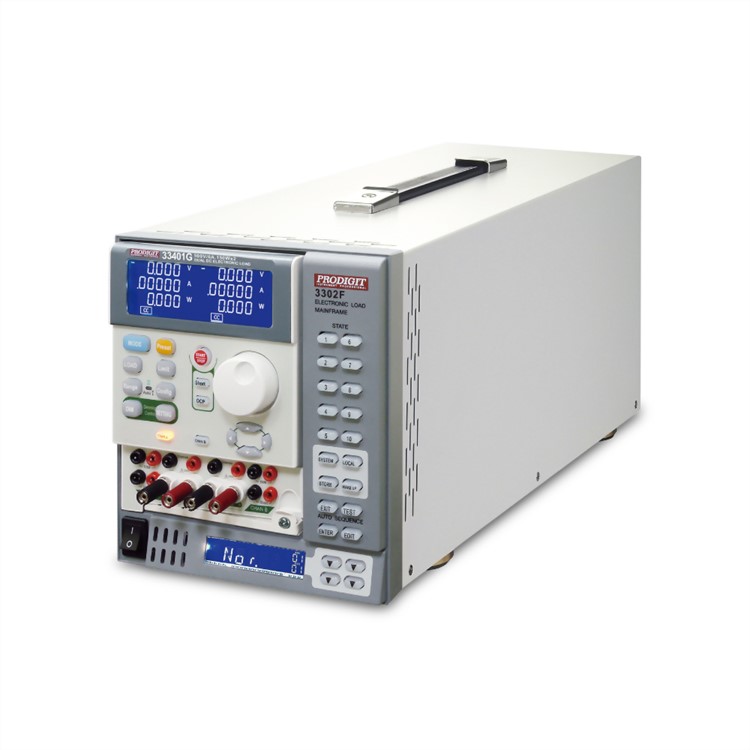

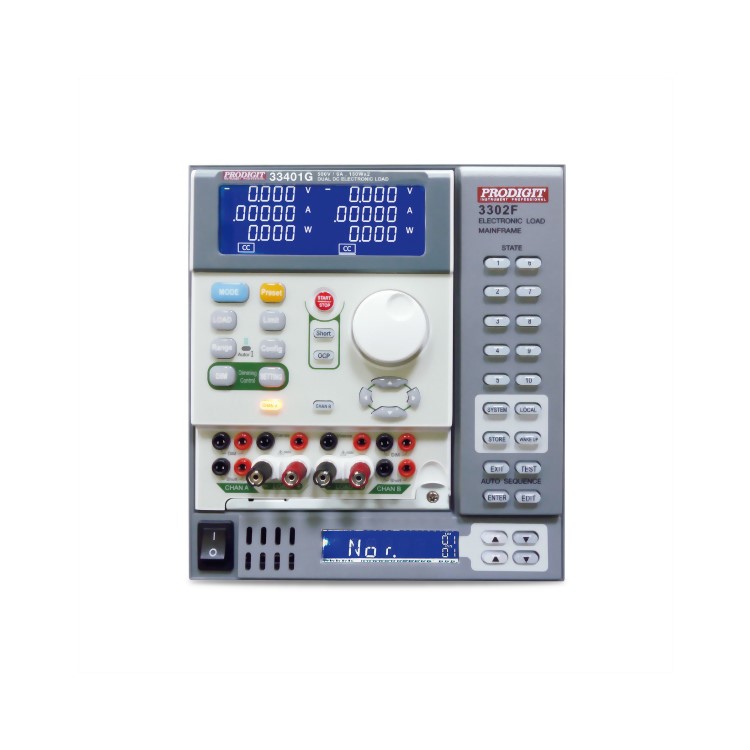

- Must be configured in 3302G〔single channel mainframe〕、3305G〔two channels mainframe〕or 3300G〔four channels mainframe〕and the mainframe with 150 sets Store / Recall memory.
- Optional Interface：GPIB、RS232、USB、LAN.
- Voltage can be increased to 600V（option）
- The power input dimming frequency of 3345G & 33402G is up to 25KHZ that is the fastest and widest of bandwidth electronic load in the market.
- The dimming control output of 3345G & 33402G is DC-10KHZ
- New waveform generator plug in model 9923 adds user programmable battery dischargecurrent waveform simulation to Prodigit DC Loads
APPLICATIONS
- LED Driver
- Voltage / Current source
- SMPS transient response
- Current limit testing and battery emulation
- Battery charger
- Battery discharge
- R&D / Quality Control
- ATE system
- Production testing
3341G 3342G 3343G 3345G 3346G 33401G 33402G 33403G 3340G 3340G SERIES 3340G PRODIGIT PRODIGIT 3340G 3340G 프로디지트 프로디지트 3340G 3340GSERIES PRODIGIT PRODIGIT 3340GSERIES 3340GSERIES 프로디지트 프로디지트 3340GSERIES PRODIGIT 3341G PRODIGIT 3342G PRODIGIT 3343G PRODIGIT 3345G PRODIGIT 3346G PRODIGIT 33401G PRODIGIT 33402G PRODIGIT 33403G
