TEKTRONIX TIVP IsoVu 절연 프로브
가격문의(상세정보 참조)

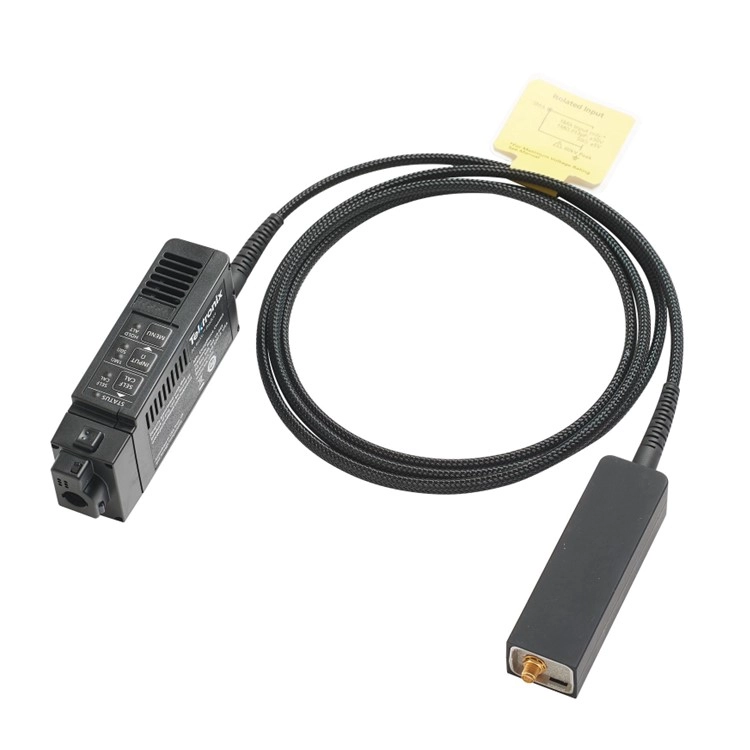

TEKTRONIX TIVP IsoVu 절연 프로브
TEKTRONIX TIVP IsoVu Isolated Probes
절연되지 않은 프로브가 숨기고 있는 빠른 플로팅 신호를 발견해 보십시오. IsoVu™ 프로브 기술은 광학적 절연 기능을 사용하여 커먼 모드 간섭을 거의 제거합니다. 이를 통해 100V/ns 이상의 속도에서 ±60kV 회전하는 기준 전압에 대해 정확한 차동 측정값을 제공합니다. 당사의 IsoVu 2세대 설계를 사용하면 1/5의 크기로 IsoVu 기술이 지닌 모든 이점을 누릴 수 있습니다.
다기능 MMCX 커넥터를 갖추고 탁월한 대역폭, 동적 범위, 커먼 모드 제거 기능이 결합된 IsoVu Gen 2 프로브는 절연된 프로브 기술에 새로운 표준을 만들어 가고 있습니다.
클릭 하시면 이동합니다.
텍트로닉스 ・ TEKTRONIX
TIVP
IsoVu 절연 프로브
TIVP IsoVu Isolated Probes
절연 프로브는 전기적(광학적) 또는 RF 격리 기능을 사용해 프로브의 기준 전압을 오실로스코프의 기준 전압(일반적으로 접지)과 분리합니다. 이렇게 하면 전력 설계자가 큰 커먼 모드 전압이 있는 경우 고대역폭, 고전압 차동 신호를 정확하게 확인할 수 있습니다. 텍트로닉스는 전기적 격리를 사용하여 광대역폭에서 동급 최고의 커먼 모드 제거 성능을 제공할 수 있는 새로운 기술(IsoVu)을 개발했습니다. IsoVu 프로브에는 절연 성능과 고주파수가 결합되어 고전압 신호를 측정하는 동안 고대역폭이 필요한 응용 분야에서 기존 디퍼런셜 프로브보다 더 정확한 측정값을 전력 설계자에게 제공합니다. 이용 사례의 예를 들면 다음과 같습니다.
|  |
 |
IsoVu 기술은 측정 시스템과 DUT 사이를 완전히 전기적으로 절연하기 위해 PoF(Power-over-Fiber) 및 광학 아날로그 신호 경로를 사용합니다. 프로브가 커먼 모드 전압에서 독립적으로 플로팅되도록 하면 절연 시 커먼 모드 간섭이 대폭 줄어듭니다. 4/5/6 시리즈 MSO와 결합된 IsoVu는 고속 슬루 기준을 통해 고대역폭 차동 신호를 확인할 수 있는 효율적이고 안정적인 방법을 제공하여 다양한 상황에서 "육안으로 식별하기 어려운 부분을 설계"하는 데 소요되는 시간을 줄여 줍니다.
|
기존의 디퍼런셜 프로브에서는 고대역폭 또는 고전압 레벨 중에서 선택해야 했습니다. 절연 동축 케이블과 절연 기능을 갖춘 IsoVu 프로브는 고대역폭과 ±2500V의 차동 전압 범위를 제공합니다. IsoVu Gen 2는 200MHz, 500MHz, 1GHz의 다양한 대역폭을 제공하여 예산에 맞춰 특정 프로젝트에 필요한 성능을 갖춘 벤치를 구축할 수 있습니다. |  |
 |
IsoVu 2세대 프로브는 당사에서 처음으로 만든 IsoVu 프로브와 동일한 대역폭, 커먼 모드 제거 및 전압 범위를 제공하지만, 별도의 컨트롤러 박스가 없어 크기는 1/5에 불과합니다. 레이저와 아날로그 전자 장치는 컴팩트한 헤드/오실로스코프 커넥터 안에 포함되어 있습니다. 당사에서 처음으로 만든 IsoVu 프로브와 비교해 볼 때 2세대 프로브에는 다음과 같은 특징도 있습니다.
|
IsoVu 프로브 팁에는 성능과 접근성이 우수한 폭넓은 연결 기능과 액세서리가 있습니다. 예를 들어, MMCX 커넥터는 안정적인 핸즈프리 테스트 포인트를 만들며 최고의 대역폭과 커먼 모드 제거 기능을 제공하는 저렴하고 사용 범위가 폭넓은 커넥터입니다. 견고한 금속 본체는 중앙 도체를 절연하고 접지 루프 영역을 최소화하여 가능한 간섭 수준을 최소화해 줍니다. 다른 액세서리를 사용하여 프로브 팁을 광범위한 연결 부위에 맞출 수 있습니다. ±250V가 넘는 차동 전압이 필요한 애플리케이션에는 0.25cm(0.100인치) 및 0.5cm(0.200인치) 간격의 사각형 핀을 추가로 사용할 수 있습니다. 팁을 사용하지 않을 때 센서 헤드에는 프로브의 SMA 커넥터에서 전환 가능한 1MΩ/50Ω 터미네이션이 제공됩니다. 이 기능을 사용하면 호환되는 오실로스코프에 절연된 채널을 효과적으로 추가할 수 있습니다. |  |
