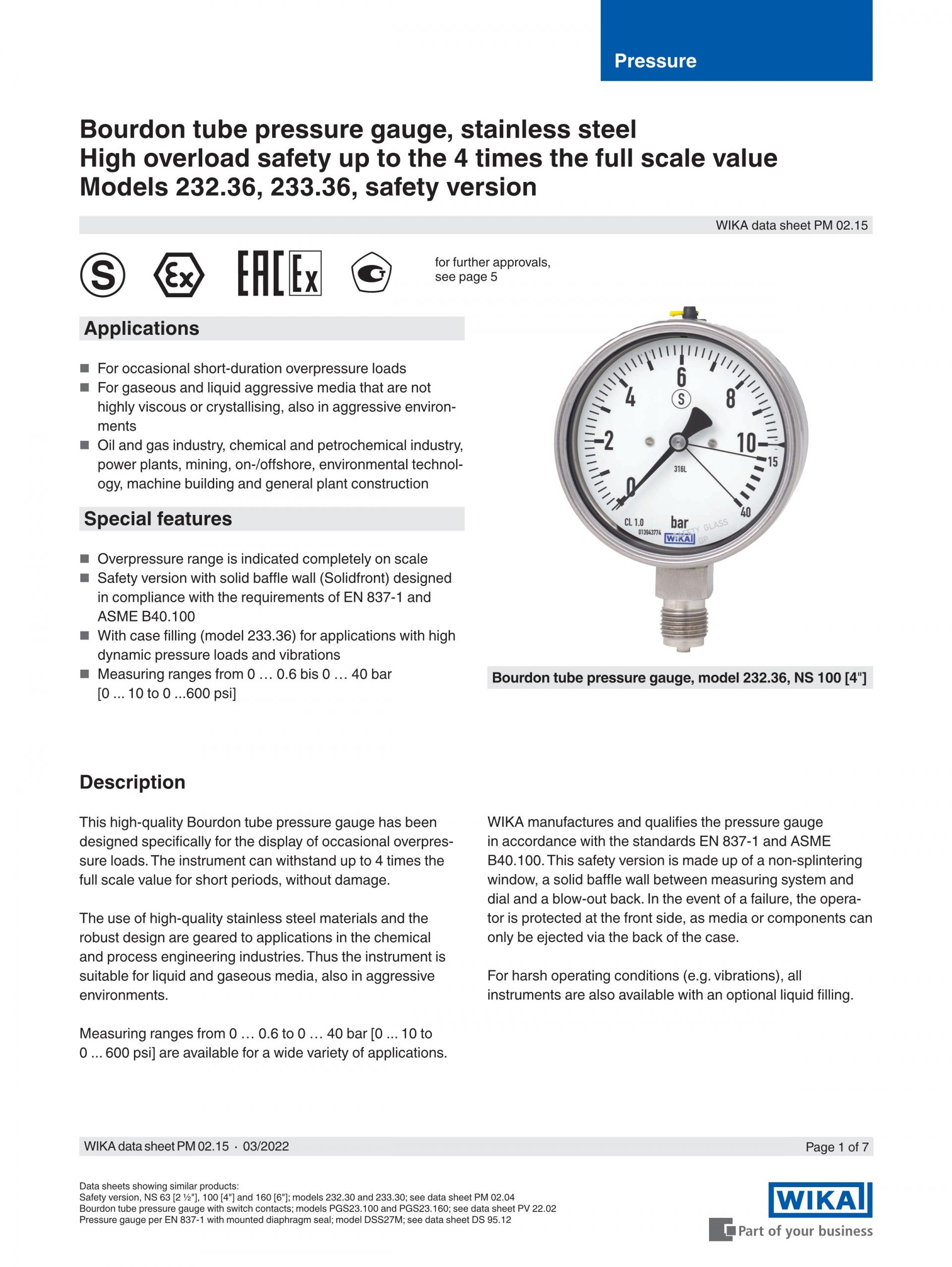

WIKA 232.36 & 233.36 스테인리스 스틸 부르동관 압력게이지
가격문의(상세정보 참조)

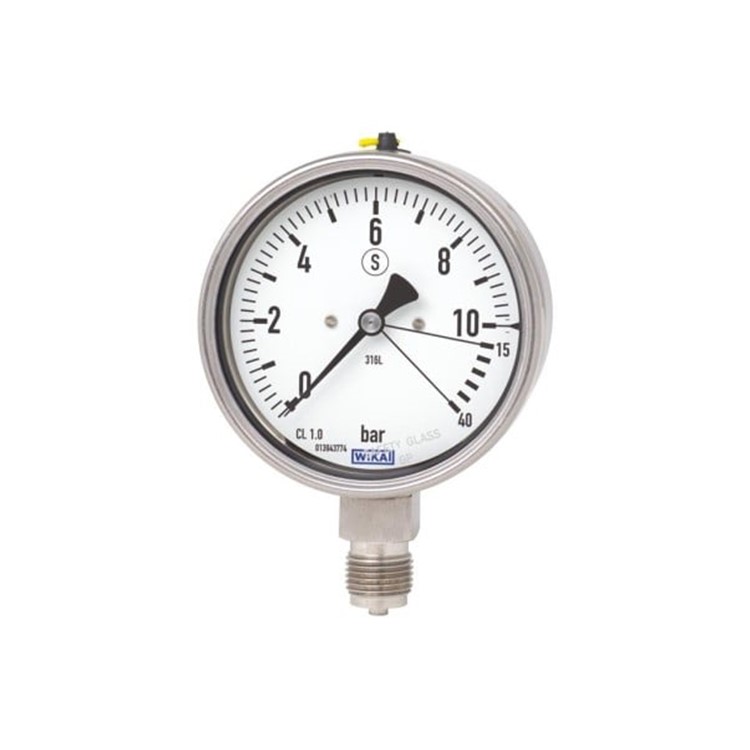

WIKA 232.36 & 233.36 스테인리스 스틸 부르동관 압력게이지
WIKA 232.36 & 233.36 Bourdon tube pressure gauge, stainless steel
최대 눈금 기준 4배까지 순간 과부하를 견디는 높은 과압 안전, 안전 버전
클릭 하시면 이동합니다.
비카 ・ WIKA
232.36 & 233.36
스테인리스 스틸 부르동관 압력게이지
232.36 & 233.36 Bourdon tube pressure gauge, stainless steel
- 적용 분야
- 순간 과압이 발생하는 곳 (최대 눈금 기준 4배까지 순간 과압력을 견딤)
- 안전성이 중요하게 요구되는 곳
- 오일충진식으로 맥동압 또는 진동이 매우 높은 어플리케이션 (모델233.36)
- 점성이 낮고 다량의 결정체 불순물이 포함되어 있지 않은 가스나 액체식 유체, 또한 주위 환경이 열악한 곳
- 프로세스 산업군: 화학/석유화학, 발전소, 광산, 육상/해상 플랜트, 환경 기술, 기계 장치 산업
- 주요 특징
- 높은 과압 안정성, 과압 눈금이 명판에 모두 표시되어 있음
- EN837-1의 안전 요구 사항인 Solid Front가 설계 된 안정구조형 압력계
- 완벽한 스테인리스 스틸 재질 구조
- 제품 설명

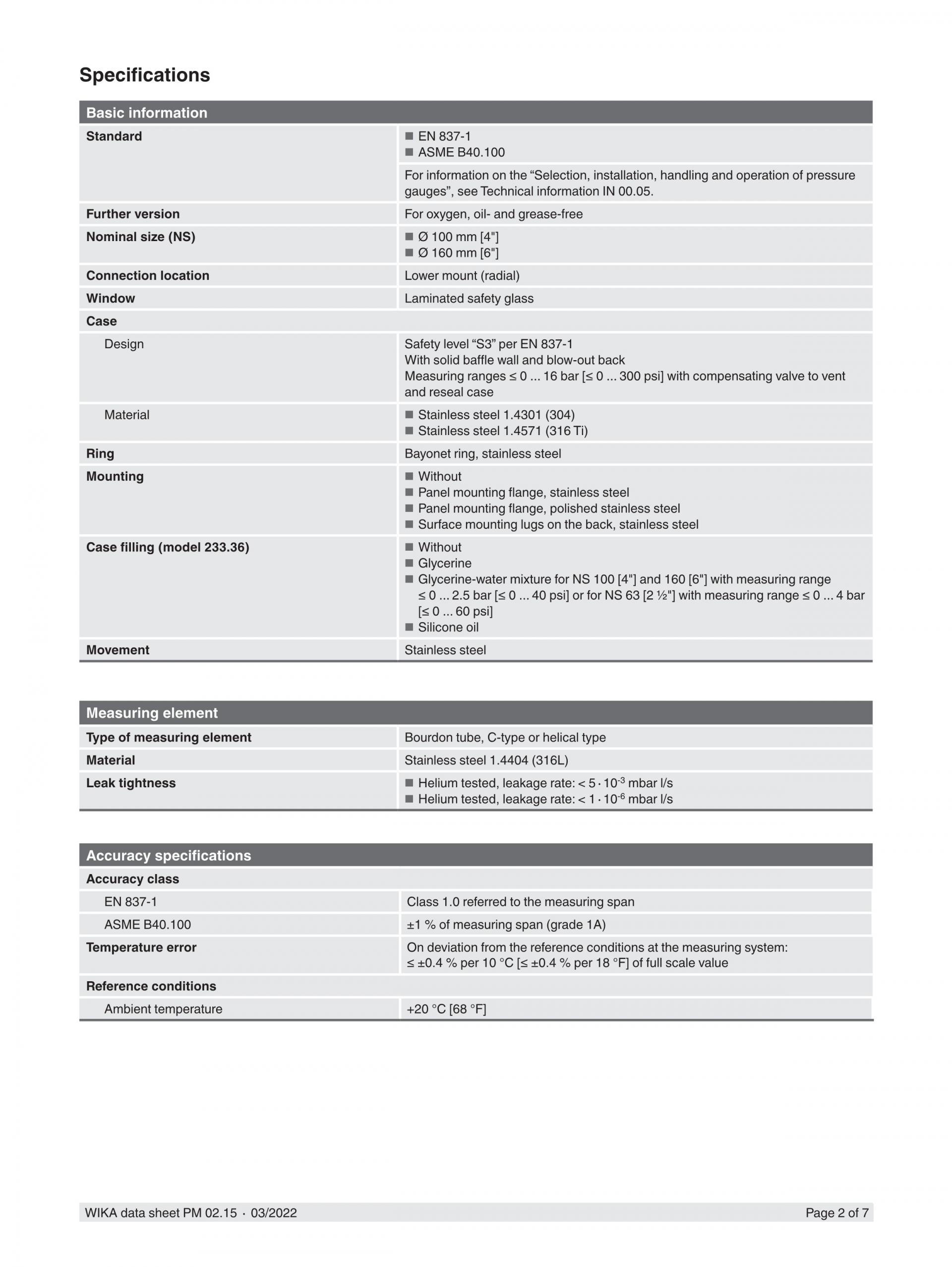

- 규격
안전구조형(Solid front설계), EN837-1
- 외경 사이즈
100 그리고 160 mm

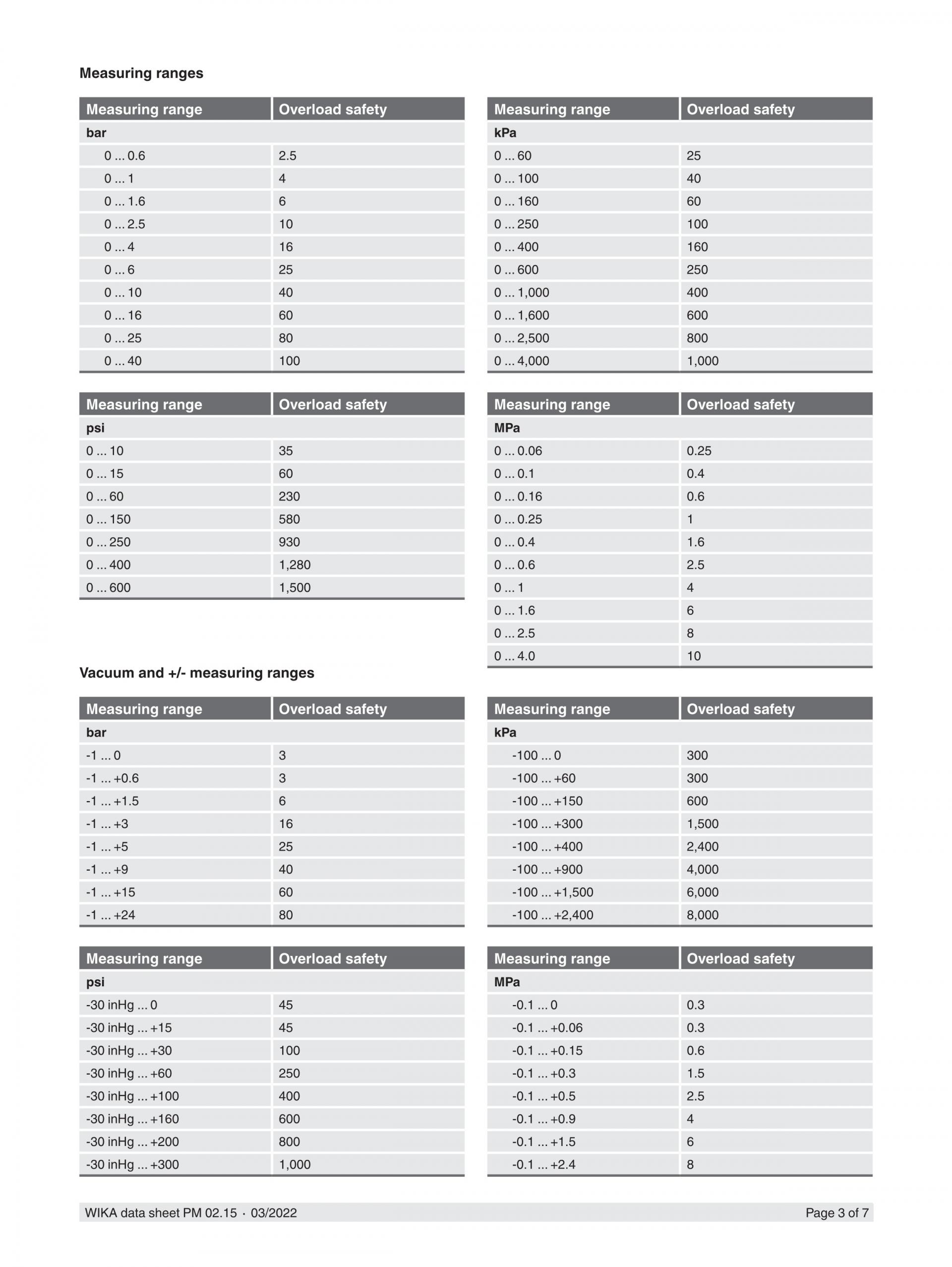

- 측정 눈금 범위 (bar) 과압 눈금 범위 (bar)
-1 ... 0 3
0 ... 0,6 2,5
0 ... 1 4
0 ... 1,6 6
0 ... 2,5 10
0 ... 4 16
0 ... 6 25
0 ... 10 40
0 ... 16 60
0 ... 25 80
0 ... 40 100
- 오차 범위
측정 눈금 범위: 1.0
측정 눈금 범위의 끝단에 삼각형이 표시 됨

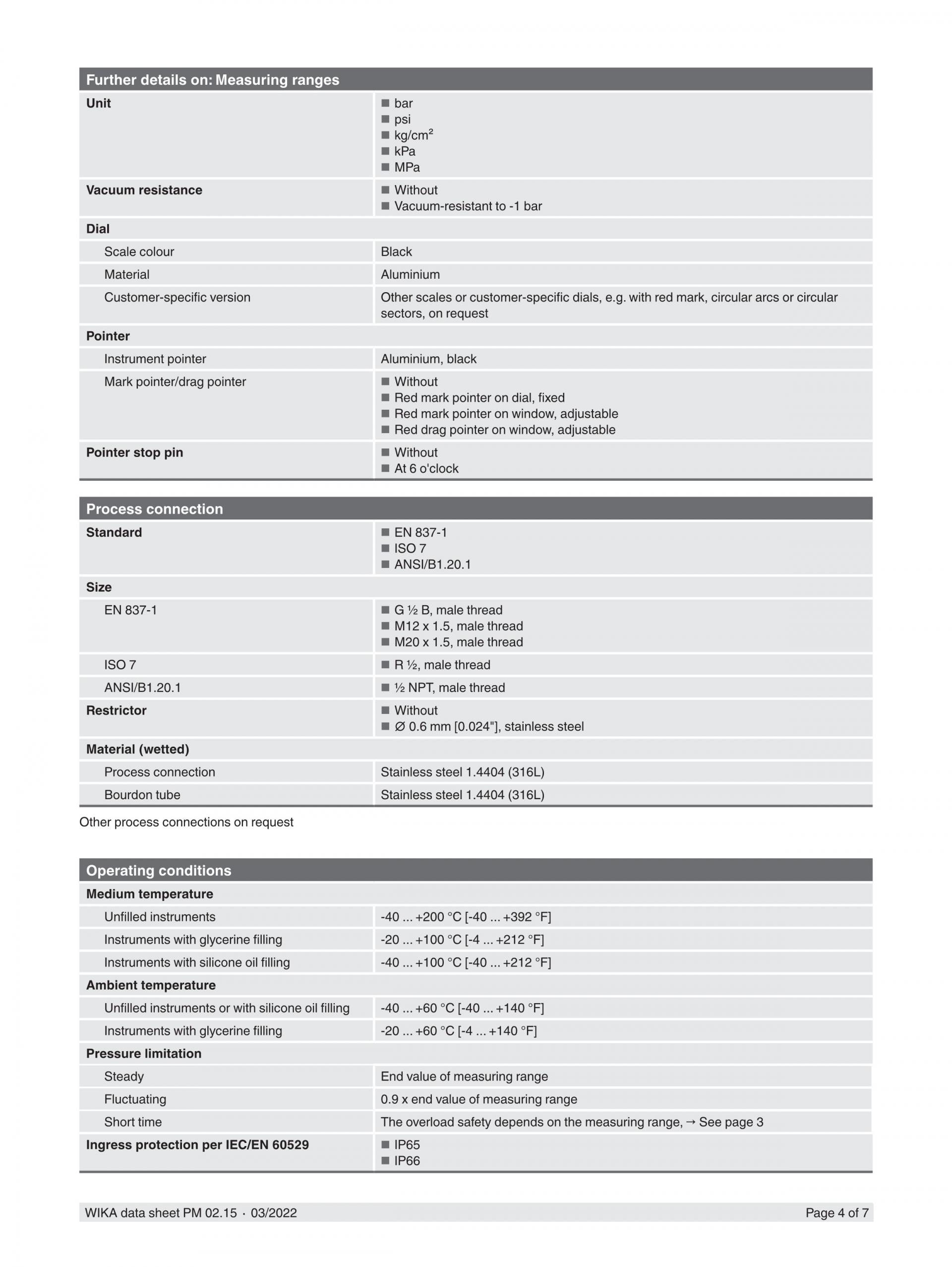

- 압력 제한
정적: 측정 눈금 범위의 마지막 값
변동: 0.9 x 측정 눈금 범위의 마지막 값
순간: 과압 눈금 범위
- 허용 온도
주변:
-40 ... +60°C 오일 비충만식
-20 ... +60 °C 글리세린 충만식 (모델 233.36)
유체:
오일 비충만식: 최대 +200 °C
오일 충만식 (모델 233.36): 최대 +100 °C
- 온도 효과
측정 기준 온도(+20 °C)를 벗어 났을 때: 풀 스케일의 최대 ±0.4 %/10 K
- 방진방수등급
EN 60529/IEC 529에 따른 IP 65
232.36 232 36 232.36 WIKA 232 36 WIKA WIKA 232.36 WIKA 232 36 232.36 비카 232 36 비카 비카 232.36 비카 232 36 233.36 233 36 233.36 WIKA 233 36 WIKA WIKA 233.36 WIKA 233 36 233.36 비카 233 36 비카 비카 233.36 비카 233 36
