플루크네트웍스 ・ FiberInspector
FI-3000
휴대용 MPO 단면 검증 카메라
FiberInspector Micro
Introduction to the FI-3000 FiberInspector™ Ultra by Fluke Networks
Meet the FiberInspector™ Ultra By Fluke Networks
제품 특징
FI-3000 FiberInspector Ultra는 MPO 광케이블 트렁크, 카세트, 어레이 케이블 테스트를 쉽고 효율적으로 만드는 다양한 기능들을 제공합니다. 다중 카메라 디자인은 즉각적으로 라이브 뷰(Live View)를 제공하여 간단한 터치스크린 손동작을 이용해 실시간으로 전체 트렁크에서 개별 종단면으로 움직일 수 있습니다. “테스트”를 터치하면 몇 초 내에 IEC 61300-3-35 준수 통과/실패 결과를 자동으로 받을 수 있습니다. 휴대폰에 결과를 저장하고 이들을 문자 메시지나 이메일을 통해 공유하거나 업계 최고의 LinkWare 플랫폼을 사용하여 구리선, 광케이블 손실, OTDR, 종단면 이미지를 포함하는 종합 프로젝트 보고서를 저장할 수 있습니다. 자동 초점 기능이 있는 소형의 인체공학적 디자인은 수백 개의 케이블이나 포트를 테스트 하더라도 편리하고 빠릅니다.
"인간의 눈에는 보이지 않는 극히 작은 먼지가 광케이블 연결에 간헐적인류 장애를 유발하거나 심지어는 총체적인 장애를 유발할 수 있습니다. 그것이 케이블이 시설에서 곧바로 온 것일지라도 연결하기 전에 모든 광케이블 상호연결 부위를 검사해야 하는 이유입니다." - Mike Hughes, US Conec, 제품 관리 부사장. US Conec은 고밀도 광 인터커넥트의 개발 및 공급 분야의 글로벌 리더입니다.
- 교환 가능 팁이 1열 또는 2열로 구성된 8, 12, 16 또는 단일 UPC 또는 APC 커넥터 지원
- 어둡고 밀집된 패치 패널을 위한 PortBright™ 조명
- 줄 달린 보호 덮개
- 자동 초점 조절
- PortBright 켜기/끄기
- 선택적 합격/불합격 결과 및 Wi-Fi 연결을 표시하는 LED
- Versiv™ 테스터 또는 스마트폰을 이용하지 않고 자동 테스트 시작
- 자동 꺼짐 기능으로 배터리 수명 연장
- 케이블이나 포트 검사를 편하게 하는 인체공학적 디자인
- 일관적인 현장 사용을 위한 견고한 디자인
- 리튬-이온 배터리 충전과 Versiv에 연결하기 위한 USB 포트
기능

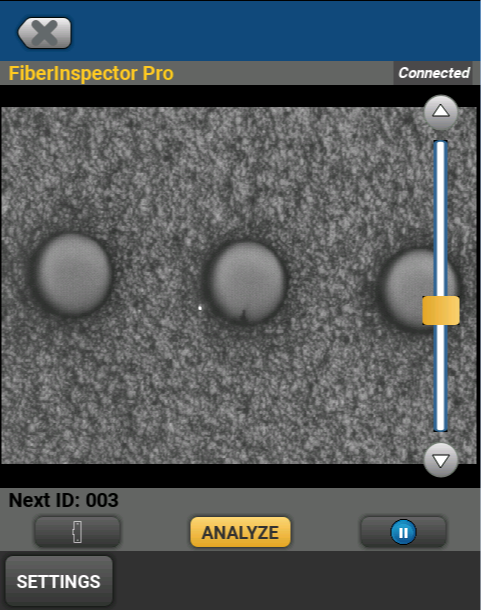

실시간 가시성을 위한 자동 초점 및 자동 중심 설정 기능을 이용한 라이브 뷰
커넥터를 FI-3000에 꽂고, 자동 초점 버튼을 터치하면 라이브 뷰 기능이 즉시 광케이블 종단면을 라이브로 보여줍니다. 설정이나 프로세싱 시간이 필요 없습니다. 듀얼 카메라는 단일 파이버 또는 전체 MPO 종단면의 단일 통합 보기를 제공합니다. 간단한 손동작으로 관심있는 부분을 확대하거나, 커넥터를 움직이거나, 특정 광케이블 이미지를 눌러 상세한 이미지를 볼 수 있습니다.

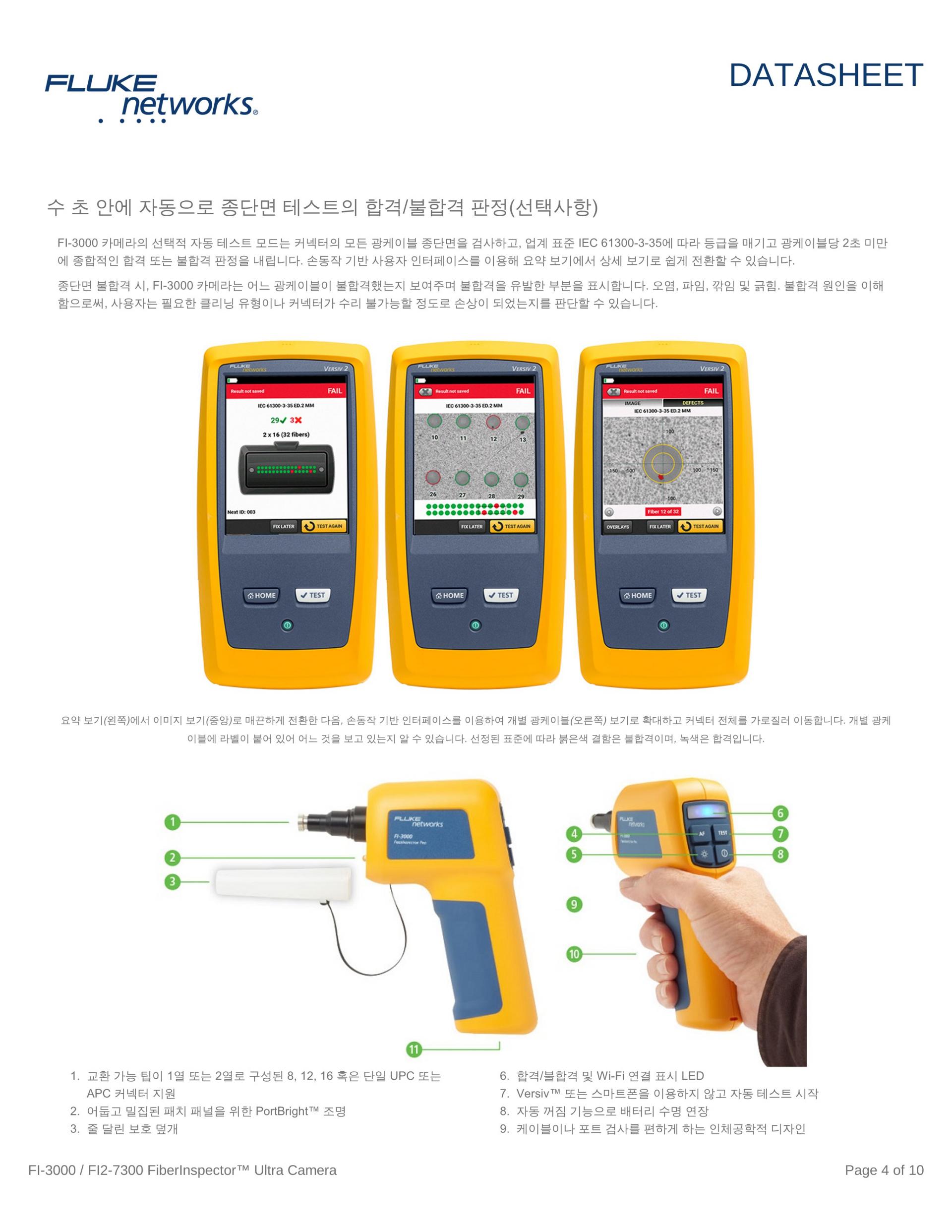

수 초 안에 자동으로 종단면 테스트의 합격/불합격 판정(선택사항)
광케이블 링크 및 MPO 연결을 수동으로 검사하는 것은 느릴 뿐만 아니라, 작업자의 실수가 있을 수 있습니다. 커넥터의 여러 광케이블의 종단면을 수동으로 추적하다 보면 하나 또는 그 이상의 종단면을 누락 시키기 쉽습니다. FiberInspector Ultra의 자동 테스트 모드는 커넥터의 모든 광케이블 종단면을 검사하고, 업계 표준 IEC 61300-3-35에 따라 등급을 매기고 광케이블 당 2초 미만에 종합적인 합격 또는 불합격 판정을 내립니다. 손동작 기반 사용자 인터페이스를 이용해 요약 보기에서 상세 보기로 쉽게 전환할 수 있습니다.

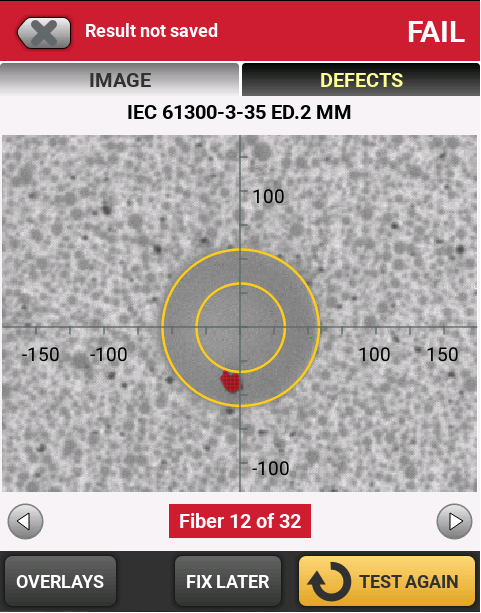

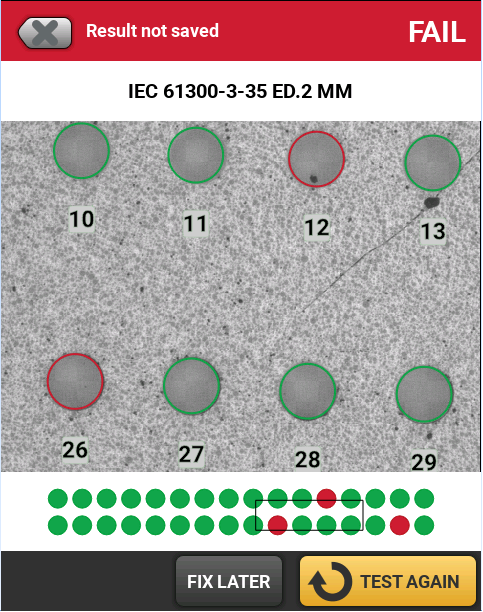

종단면 불합격 시, FiberInspector는 어느 광케이블이 불합격했는지 보여주며 불합격을 유발한 부분을 표시합니다. 오염, 파임, 깎임 및 긁힘. 불합격 원인을 이해함으로써, 사용자는 필요한 클리닝 유형이나 커넥터가 수리 불가능할 정도로 손상이 되었는지를 판단할 수 있습니다.
요약 보기(왼쪽)에서 종단면 이미지(중앙)로 매끈하게 전환한 다음, 제스처 기반 인터페이스를 이용하여 개별 광케이블(오른쪽) 보기로 확대하고 커넥터 전체를 가로질러 이동합니다. 개별 광케이블에 라벨이 붙어 있어 어느 것을 보고 있는지 알 수 있습니다. 선정된 표준에 따라 붉은색 결함은 불합격이며, 녹색은 합격입니다.

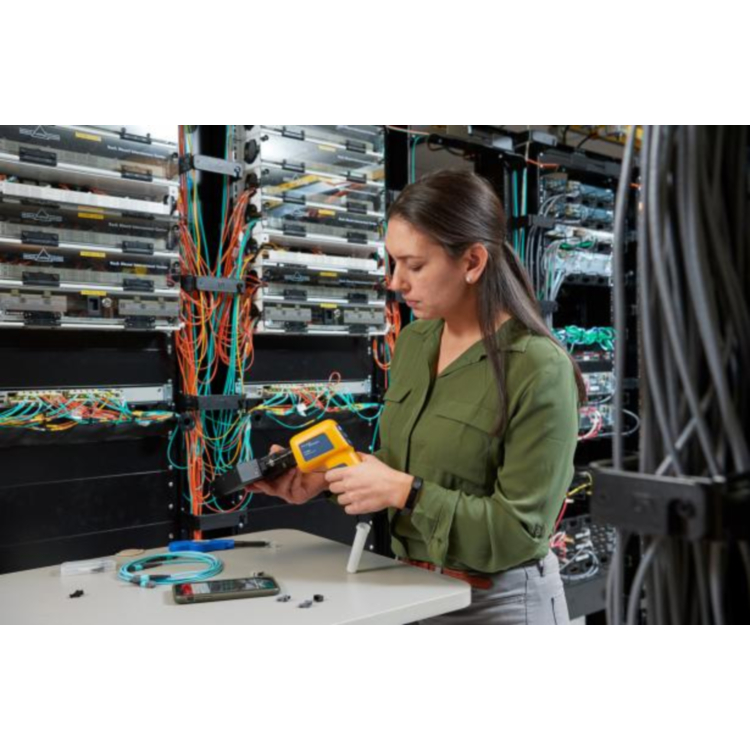

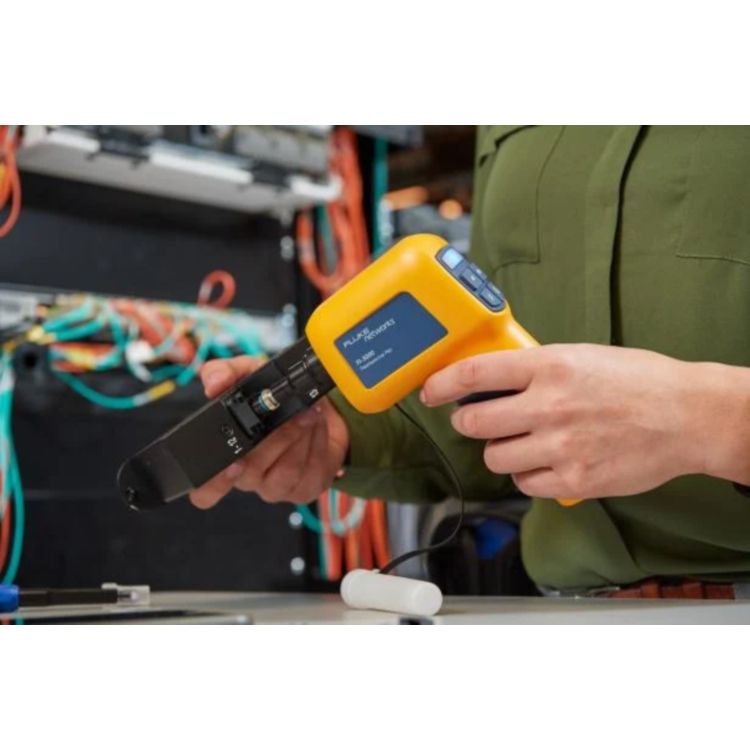

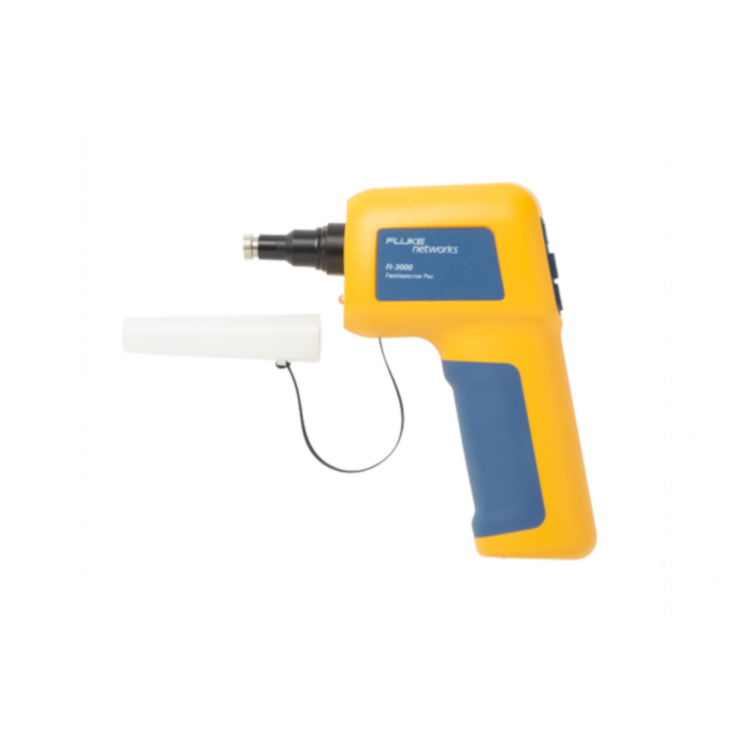

전용 케이스가 포함된 가볍고 인체공학적인 디자인
FI-3000의 독특한 디자인으로 벌크헤드와 트렁크 케이블 검사 모두가 쉽습니다. 소형이며 경량(326g/11.5온스)의 디자인으로 하루 종일 사용해도 피곤하지 않습니다. 내장 PortBright™ 조명으로 침침한 어두운 데이터 센터나 어두운 배전 박스에 밀집되어 있는 패치 패널에서 정확한 포트를 쉽게 찾을 수 있습니다. 모든 FI-3000 모델에는 카메라에 편리하게 접근하고 검사용 팁과 Quick Clean™ 클리너를 저장할 수 있는 전용 케이스가 포함됩니다.

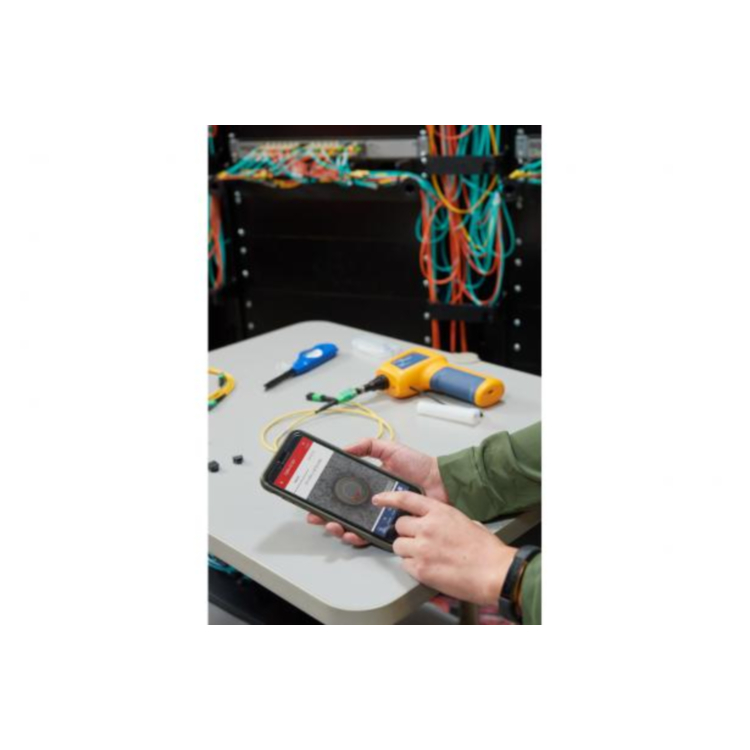

데이터 공유를 간편하게 해주는 iOS 및 Android 앱
FI-3000은 또한 Wi-Fi를 통해 iOS나 Android 장치에 연결하여 간단한 작업이나 신속한 검사를 수행할 수 있습니다. FiberInspector 앱(FI-IN)은 간단한 선택적 합격/불합격 결과를 보여주나, FI-3000을 완전하게 제어할 수 있어, 각 종단면을 확대, 축소하고 전체 종단면의 라이브 뷰를 중심으로 하여 이동할 수 있습니다. 또한, FI-IN을 이용하면 테스트 결과에 이름을 붙여 장치에 저장하거나 이를 이미지나 PDF 보고서로 팀의 다른 사람에게 전송하여 신속하고 간편하게 협력할 수 있습니다.

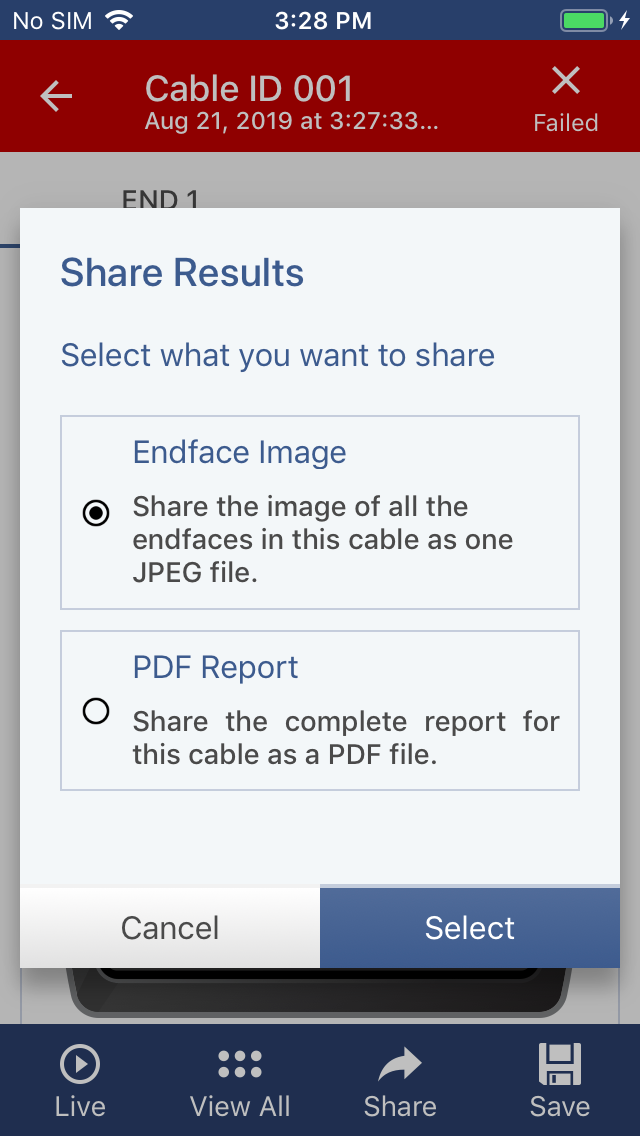

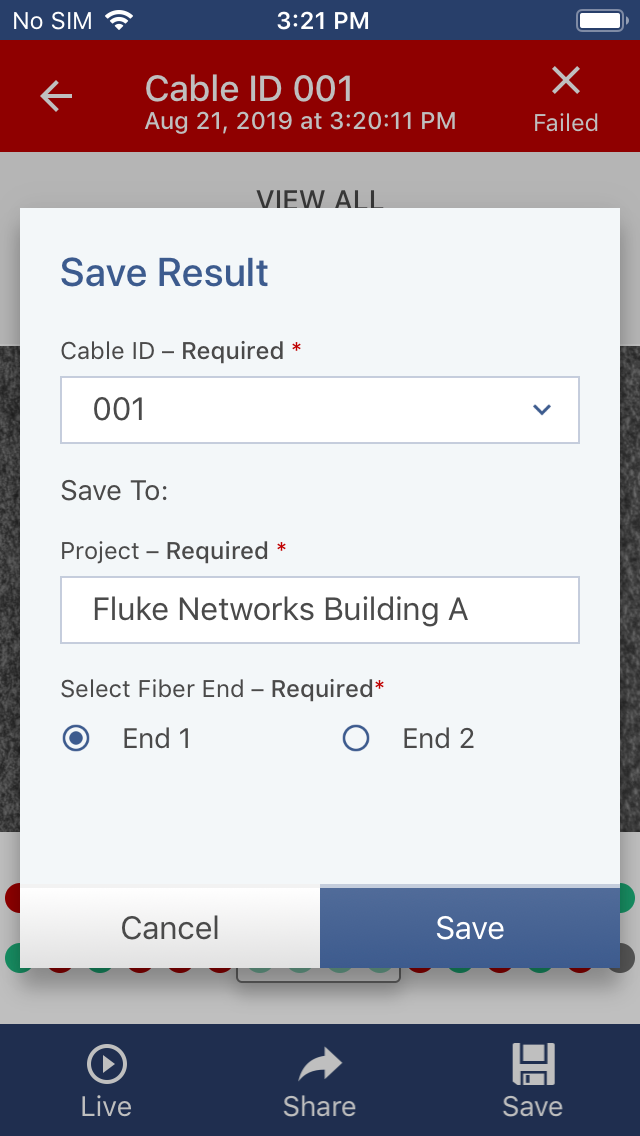

전화기에 결과를 저장하거나 다른 사람들과 공유합니다.

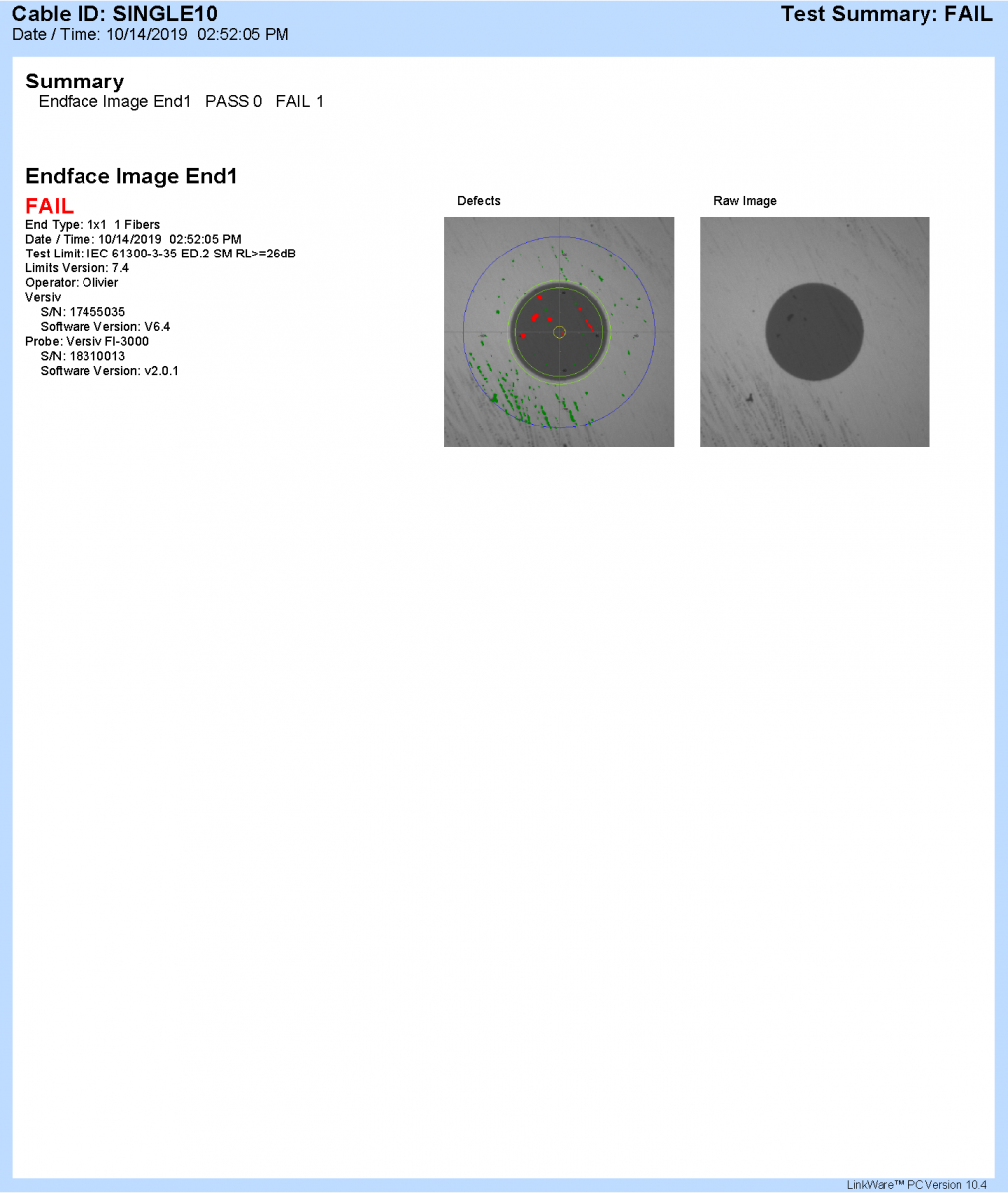

상세 보고서
스마트폰이나 Versiv™ 테스터에서 상세한 PDF 보고서를 생성합니다. 또한 Versiv 및 LinkWare™는 Tier 1(손실) 및Tier 2(OTDR) 테스트를 포함하는 통합 보고서를 지원합니다.

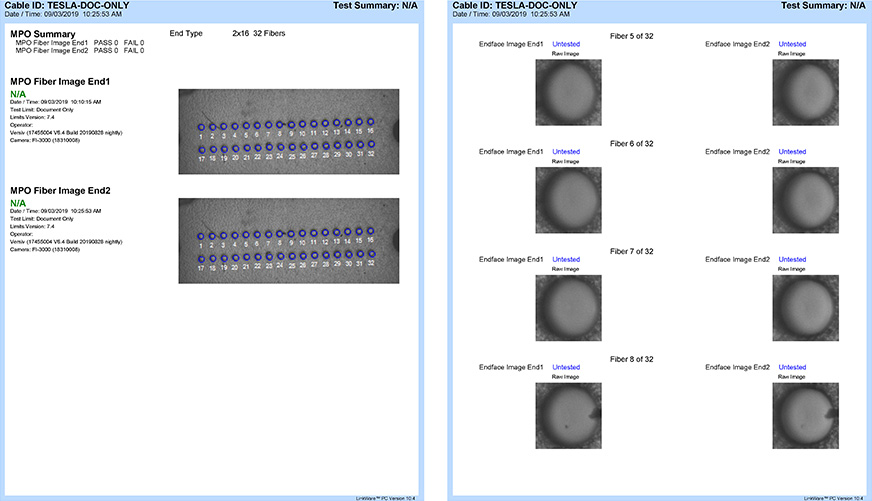

요약 보고서 또는 상세 보고서를 생성합니다

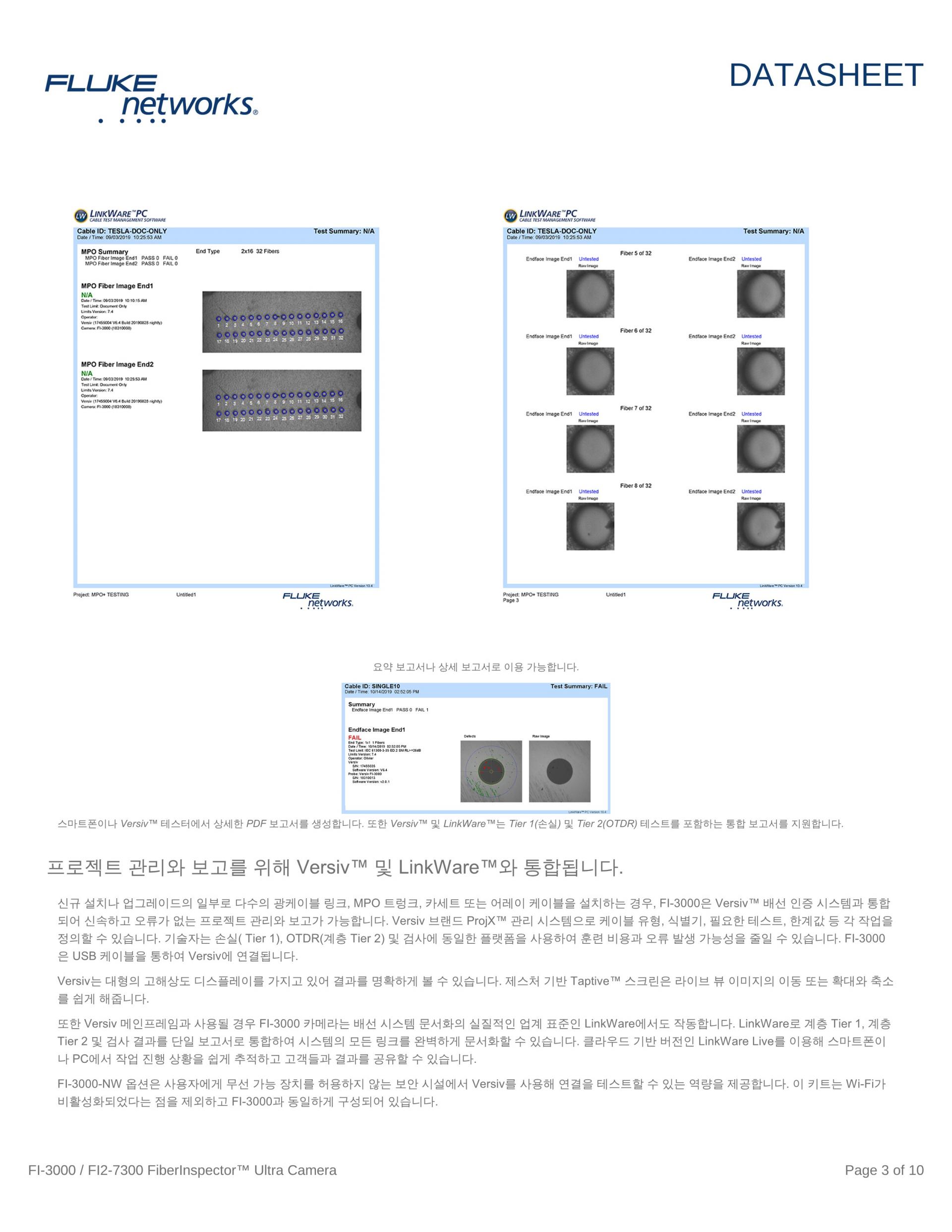

프로젝트 관리와 보고를 위해 Versiv™ 및 LinkWare™와 통합됩니다.*
신규 설치나 업그레이드의 일부로 다수의 광케이블 링크, MPO 트렁크, 카세트 또는 어레이 케이블을 설치하는 경우, FI-3000은 Versiv™ 배선 인증 시스템과 통합되어 신속하고 오류가 없는 프로젝트 관리와 보고가 가능합니다. Versiv의 ProjX™ 관리 시스템으로 케이블 유형, 식별기, 필요 테스트, 한계값 등 각 작업을 정의할 수 있습니다. 기술자는 손실( Tier 1), OTDR(계층 Tier 2) 및 검사에 동일한 플랫폼을 사용하여 훈련 비용과 오류 발생 가능성을 줄일 수 있습니다. FI-3000은 USB 케이블을 통하여 Versiv에 연결됩니다.

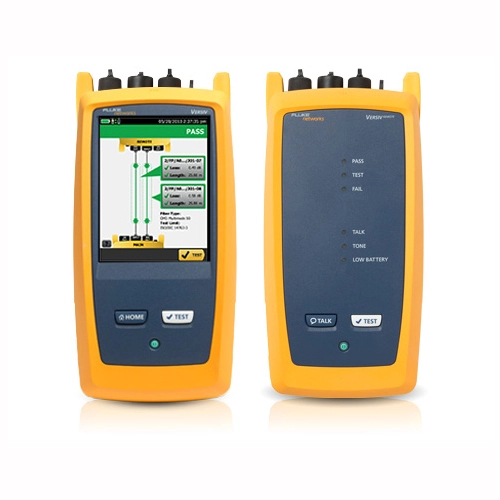

Versiv는 대형의 고해상도 디스플레이를 가지고 있어 결과를 명확하게 볼 수 있습니다. 손동작 기반 Taptive™ 스크린은 라이브 뷰 이미지의 이동 또는 확대와 축소를 쉽게 해줍니다.
Versiv 메인프레임과 함께 사용되는 FI-3000은 또한 배선 시스템 문서화의 실질적인 업계 표준인 LinkWare와 호환됩니다. LinkWare로 계층 Tier 1, 계층 Tier 2 및 검사 결과를 단일 보고서로 통합하여 시스템의 모든 링크를 완벽하게 문서화할 수 있습니다. 클라우드 기반 버전인 LinkWare Live를 이용해 스마트폰이나 PC에서 작업 진행 상황을 쉽게 추적하고 고객들과 결과를 공유할 수 있습니다.
비무선 옵션
FI2-7300-NW는 사용자에게 무선 가능 장치를 허용하지 않는 보안 시설에서 단일 또는 MPO 연결을 테스트할 수 있는 기능을 제공합니다. 이 키트는 Wi-Fi가 비활성화되었다는 점을 제외하고 FI2-7300과 동일하게 구성되어 있습니다.

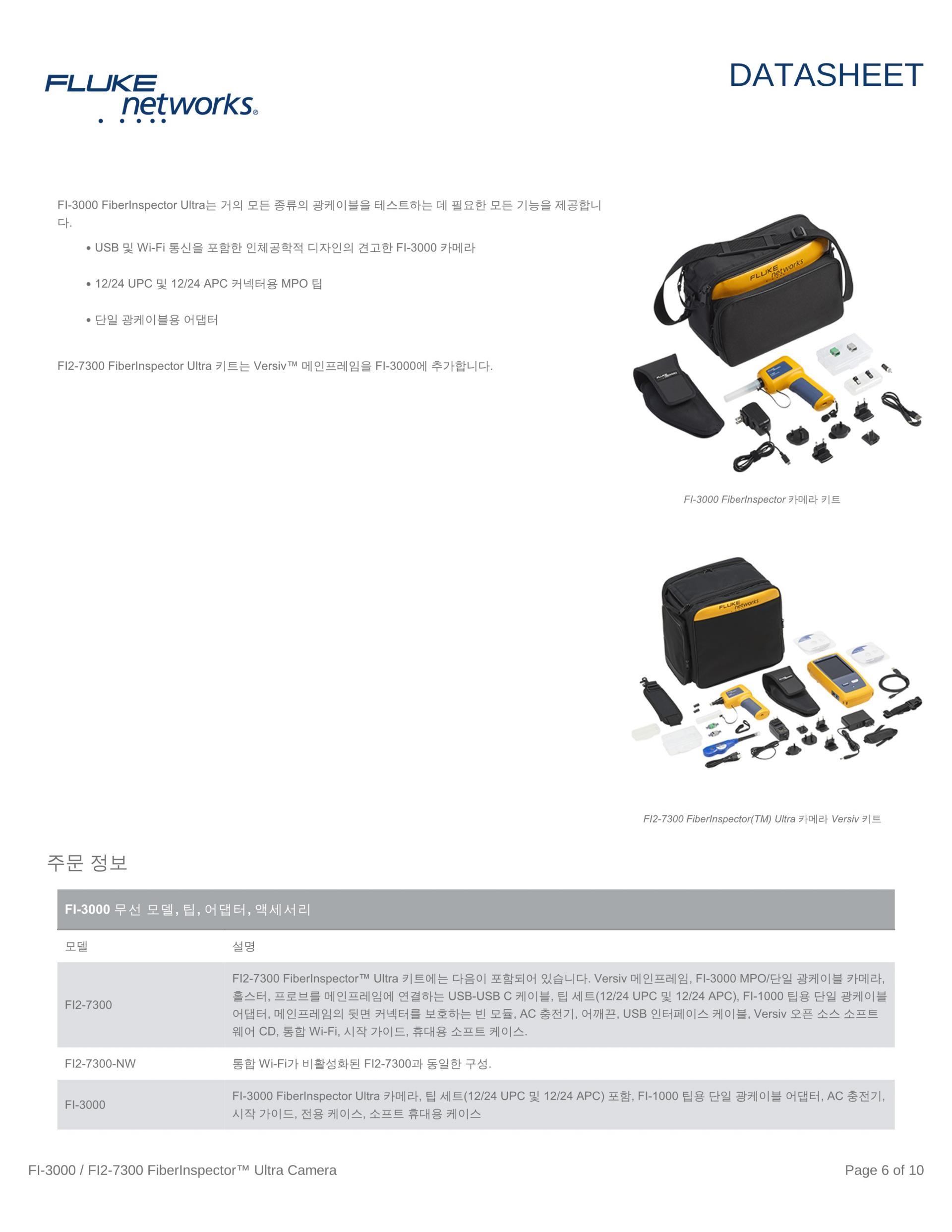

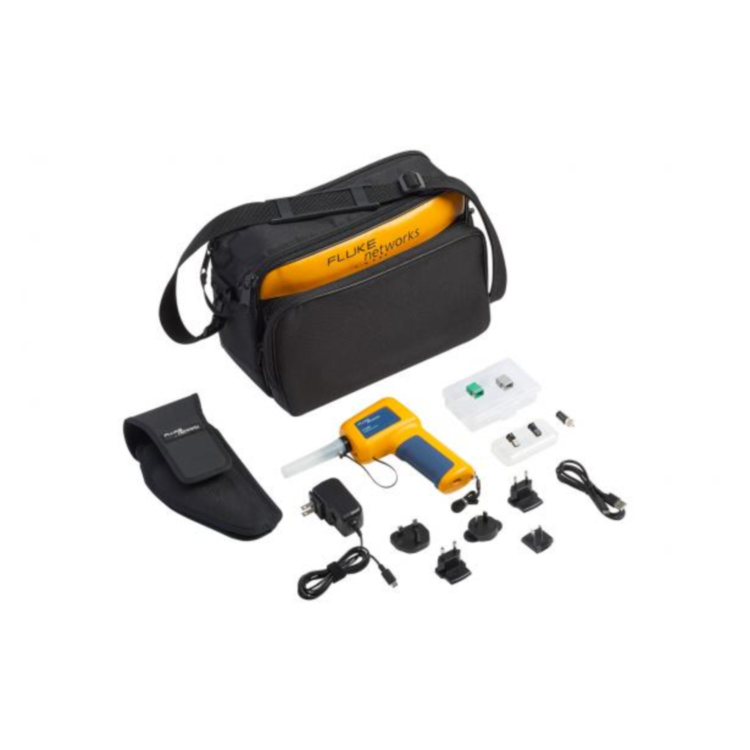

광케이블 검사를 위한 완벽한 솔루션
FI-3000 FiberInspector Ultra 키트는 거의 모든 종류의 광케이블을 테스트하는 데 필요한 모든 기능을 제공합니다.
- USB 및 Wi-Fi 통신을 포함한 인체공학적 디자인의 견고한 FI-3000 카메라.
- 12/24 UPC 및 12/24 APC 커넥터용 MPO 팁
- 단일 광케이블용 어댑터
FI2-7300 FiberInspector Ultra는 Versiv™ 메인프레임을 FI-3000에 추가합니다.
필요한 모든 팁
FI-3000은 12/24UPC 및 12/24APC 종단면 검사를 위한 팁이 기본으로 제공됩니다. 16/32UPC 구성을 위한 보조 팁이 구매 가능합니다.
FI-3000은 MPO와 동일한 자동 초점, 자동 중심 설정, 자동 등급 지정, 라이브 뷰 기능을 이용하여 단일 광케이블 검사에 필요한 것을 제공합니다. LC, SC, 1.25mm, 2.5mm, E2000을 지원하는 팁(선택 사항)이 구매 가능합니다.
귀사의 필요에 맞는 다양한 플랫폼
FiberInspector™ Ultra 카메라는 2 모델에서 이용 가능합니다.
FI-3000 FiberInspector™ Ultra 카메라 – Versiv™ 배선 인증 시스템과 모바일 기기 모두에서 작동합니다.
FI2-7300 FiberInspector™ Ultra – FI-3000 카메라와 Versiv 2 메인프레임이 포함되어 있습니다. FI2-7300은 Wi-Fi 기능과 함께 그 자체로, 혹은 Wi-Fi는 비활성화되어 있지만 동일한 구성을 가진 FI2-7300-NW로 구입 가능합니다.
