플루크네트웍스 ・ FIBER QUICKMAP
FQM-M /FQM-100-M /FQM-100-M-VFL /FQM-SFP-M
광케이블 테스터

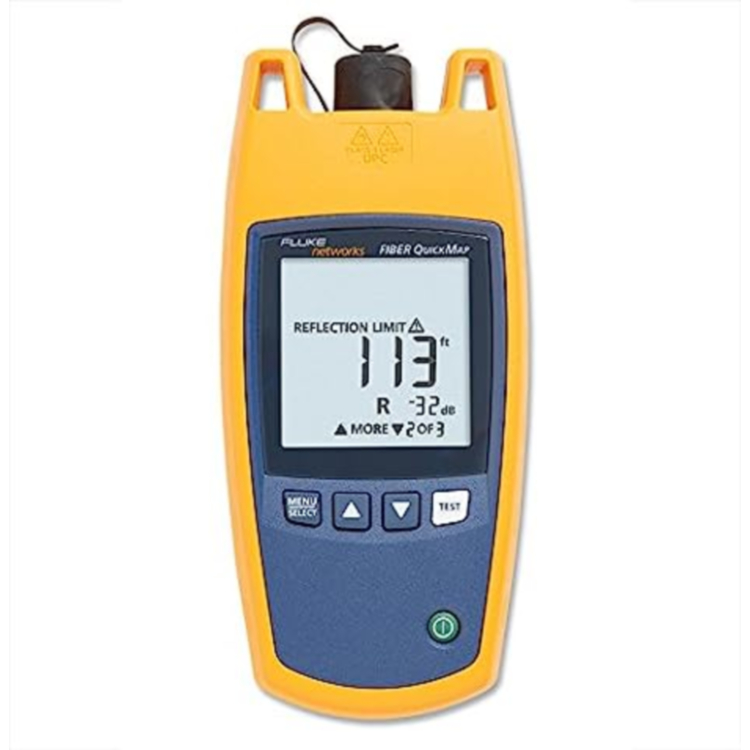

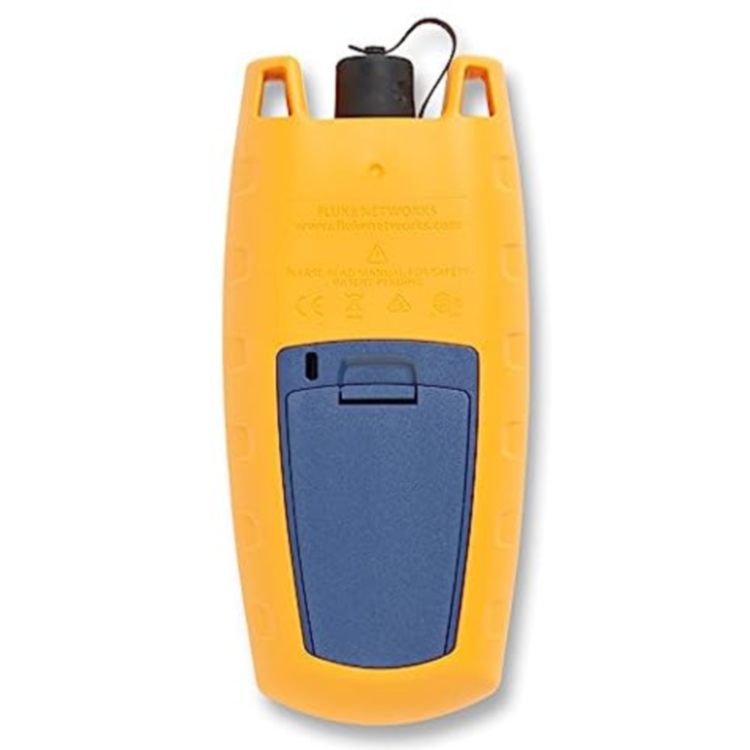

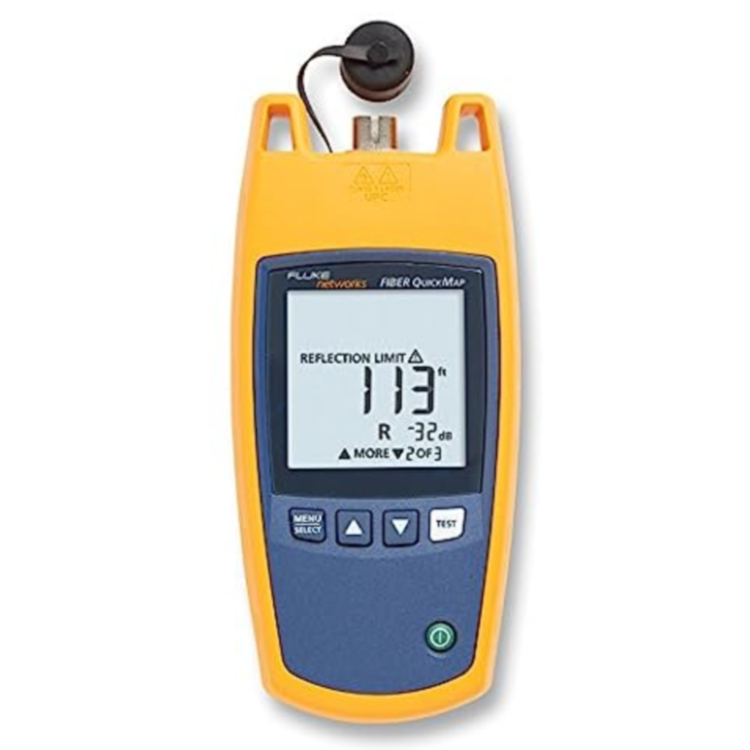

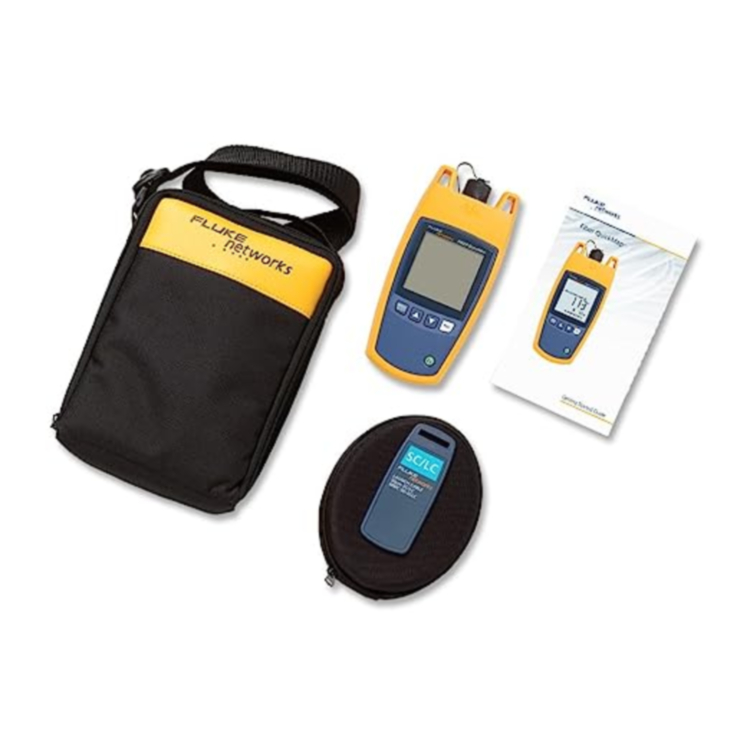

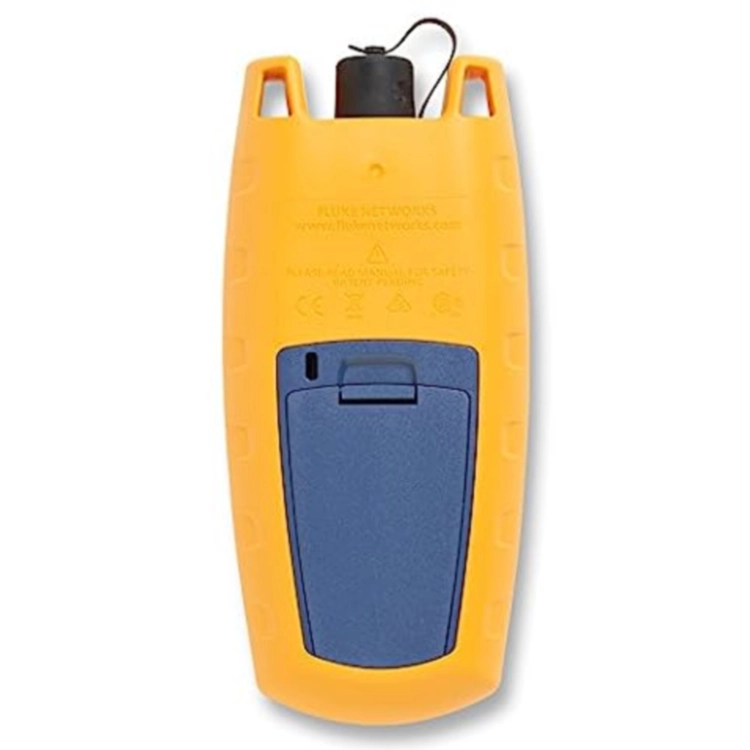

FIBER QUICKMAP
Fiber QuickMap - Multimode Fiber Fault Locator and Troubleshooter by Fluke Networks
제품 특징
- 850Nm 출력 파장에서 최대 1,500미터/4,921피트의 광섬유 케이블, 50/125µm 및 62.5/125µm 측정
- 빠른 설치. 광섬유를 연결하고 테스트 버튼을 누릅니다. 긴 설정이 필요하지 않음
- 문제를 빠르게 찾으십시오. 6초 테스트 시간 - 시간을 낭비할 수 있는 맹목적인 문제 해결은 더 이상 필요하지 않습니다.
- 대형 디스플레이에 표시되는 주요 정보 전력 손실(db) 및 거리(미터 또는 피트)

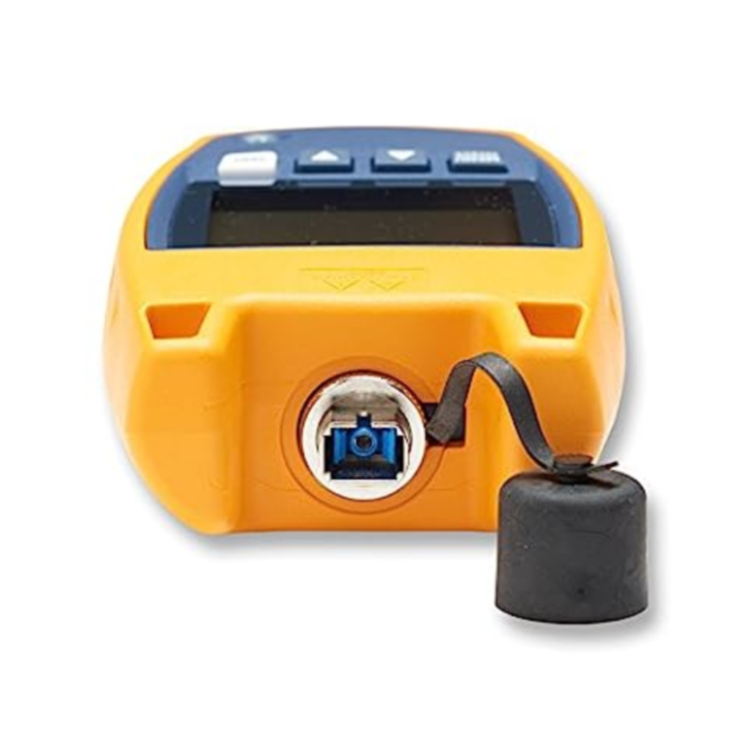

- 탈착식 sc 어댑터는 쉽게 청소할 수 있습니다. 선택적 lc, st 및 ft 교환 가능 어댑터를 사용할 수 있습니다.
VFL는 잘못된 연결과 파손 부분에 불이 켜지는 방식으로 패치 패널 부근의 광케이블이 노출된 길이에 대해 적합하게 작동합니다. 케이블 길이가 수 미터 이상 되는 경우, 케이블이 보이지 않거나 접근할 수 없는 경우 또는 레이저 광선이 재킷을 통과할 수 없는 경우에는 그다지 유용하지 않습니다.
광 시간영역 반사측정기(OTDR)는 VFL 도달 범위를 넘어 전체 케이블 길이를 따라 그래픽 데이터와 분석을 제공하지만 비용이 고가이고 작업에 더 많은 시간과 기술이 필요할 수 있습니다.
Fiber QuickMap은 VFL과 OTDR 사이 간격을 채웁니다. 이 모델들은 VFL의 단순성을 가진 것이 특징이며, 높은 손실, 파손 및 광케이블 종단에 대한 거리 및 전력 정보를 제공합니다. 또한 실시간으로 광케이블을 식별합니다
비트 오류율의 원인 파악
커넥터 반사율은 광선로 배선에서 일반적으로 발생하는 현상이지만, 특히 높은 대역폭(10GBPS 이상)에서는 실제로 문제를 일으킬 수 있습니다. 과도한 반사율(일반적으로 말단면의 오염 또는 불량한 연마 상태가 원인)은 송신기 출력을 방해하여 비트 오류 문제를 일으킵니다. 반사율 문제를 파악 및 측정할 수 있으면 네트워크 성능을 최적화하는 데 도움이 됩니다.
멀티모드 광케이블 고장의 가장 일반적인 원인 파악
멀티모드 채널에서 높은 손실 문제를 발견하는 것은 대부분의 엔터프라이즈 광선로 장애의 원인이라는 점에서 중요합니다. 손실율을 높일 수 있는 이러한 매크로벤드, 오염 또는 손상된 광선로 말단면은 시각적인 결함 로케이터, 플래쉬 및 전원 측정기에서는 검출되지 않습니다. 그러나 Fiber QuickMap을 사용하면 사용자가 모든 높은 손실율 문제를 표시하고 찾을 수 있는 손실 임계값을 신속하게 정의할 수 있습니다.
멀티모드 채널에 대한 중요한 가시성 확보
엔터프라이즈 환경에서 대부분의 광선로 장애가 일어나는 곳이기 때문에 채널 내의 모든 연결에 대한 가시성을 확보하는 것은 매우 중요합니다. Fiber QuickMap 문제 해결 도구는 링크의 끝에 도달하거나 링크에 들어갈 때까지 여러* 연결 인시던트까지의 길이를 표시합니다.
* 최대 9개의 인시던트가 표시될 수 있습니다.
원버튼 테스트
Fiber QuickMap은 사용자 설치 없이 바로 사용할 수 있습니다. 단순히 전원을 켜고, 시험 대상 멀티모드 링크에 연결하고, "TEST" 단추만 누르면 연결 문제를 신속하게 해결하고 확인하는 데 필요한 채널 가시성을 얻을 수 있습니다. 설정, 광선로 유형 또는 표준을 조정할 필요가 없습니다.
6초 내 문제 해결
싱글엔드형 계기인 Fiber QuickMap 문제 해결 도구는 문제 해결 시간을 몇 시간에서 몇 초로 줄여 줍니다. 평균 6초의 테스트 시간으로, 빨리 멀티모드 광선로 배선 문제를 찾아내고 고치는 데 필요한 가시성 및 데이터를 신속하게 제공합니다. 일반적으로 문제 해결에 사용되는 도구는 대개 효율성이 낮거나 효과가 없거나 둘 다에 해당합니다. 시각적인 결함 로케이터, 레이저 또는 플래쉬 등은 사용하기 편하지만 문제가 되는 손실 또는 반사율 문제를 서로 구별하지 못하기 때문에 문제 해결 기능이 극히 제한적입니다. 또한 모든 결함을 찾아내기 위하여 그 길이를 추적하는 동안 사용자가 배선에 대한 연결을 유지해야 한다는 문제가 있습니다. 뿐만 아니라 이 프로세스는 시간 집중적입니다. 또한 링크가 바닥, 벽면 또는 지하에 설치된 많은 데이터 센터 및 캠퍼스 환경에서 현실성이 낮습니다. 전원 측정기와 소스는 전체 채널을 테스트하여 전력 및 손실을 확인하는 데에는 유용하지만 사용자가 채널의 길이 또는 링크의 수에 따라 몇 시간에 걸쳐 채널을 링크마다 순차적으로 테스트해야 하기 때문에 효율성이 떨어집니다.
사양
