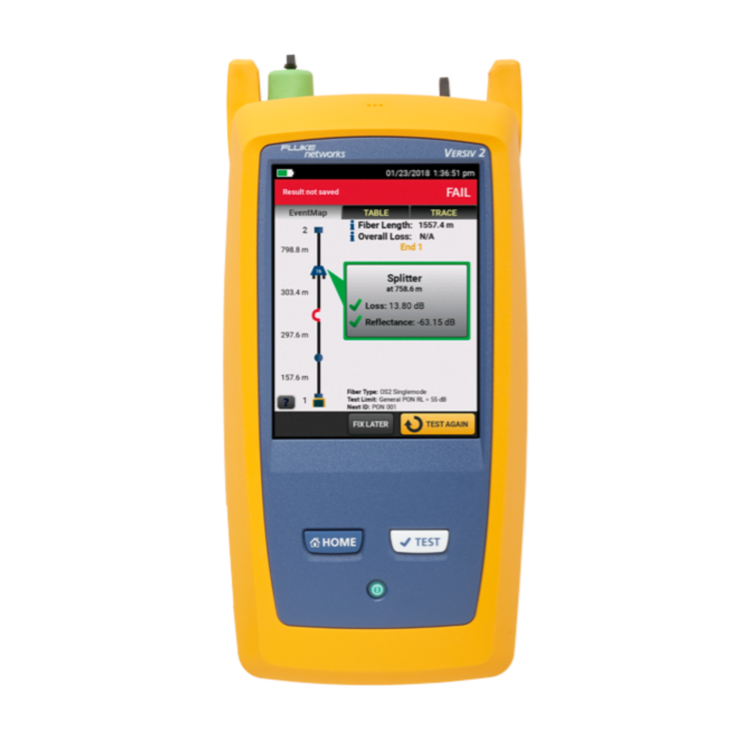

FLUKE NETWORKS OPTIFIBER PRO HDR OTDR 광케이블측정기
가격문의(상세정보 참조)
- 측정 광 선로 : 싱글모드 광케이블
- 파장 : 1310,1490,1559,1625nm
- 다이나믹 레인지 : 최대 42dB (1310nm)
- 포트 커넥터 :APC 페룰, SC 어답터
- 어플리케이션: FTTx, 공장 실외, PON, POLAN, 액세스
- 분배기(스플리터) 탐지 - Auto PON / Manual PON
- 매크로밴드 탐지 기능
- 광현미경(옵션)
- OptiFiber Pro HDR은 분배기(스필리터)를 통한 FTTx/PON 테스트에 최적화
클릭 하시면 이동합니다.
플루크네트웍스 ・ OptiFiber PRO HDR OTDR

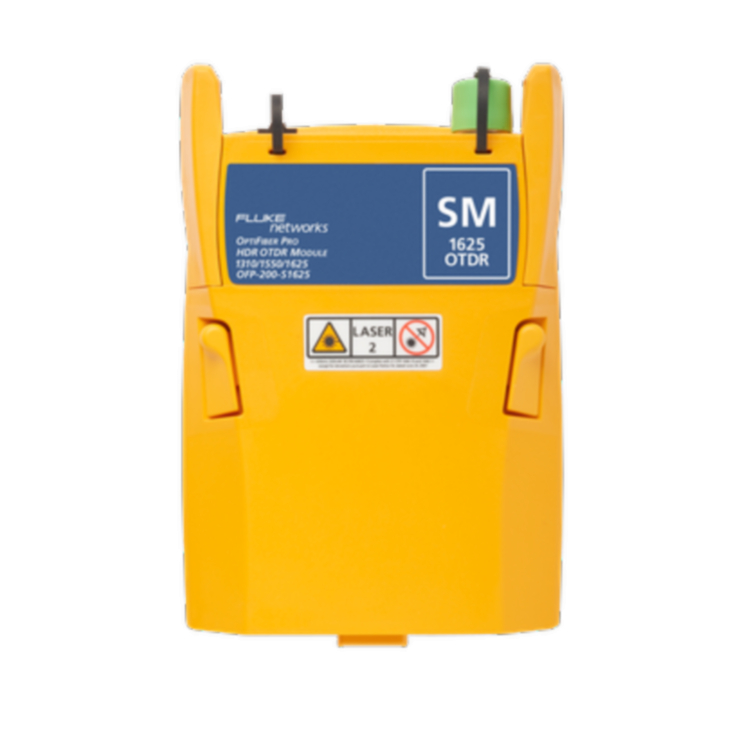

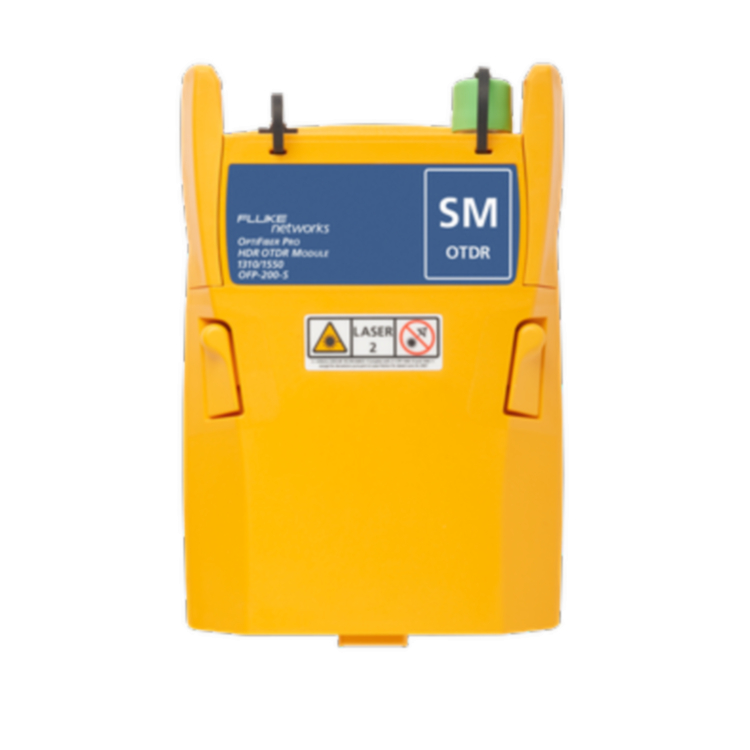

OFP2-200-S / OFP2-200-S1490 / OFP2-200S1625
광케이블측정기
OptiFiber PRO OTDR
Detecting Splitters on Passive Optical Networks with the OptiFiber Pro HDR OTDR – by Fluke Networks
제품 특징
Fluke Networks의 OptiFiber Pro 시리즈 OTDR은 데이터 센터, 공장 외부, FTTx 또는 PON 응용 프로그램에서 작업하든 모든 수준의 사용자를 보다 효율적으로 만들도록 설계되었습니다. 초보 사용자는 테스트 중인 광섬유를 분석한 다음 적절한 설정을 선택하는 자동 OTDR 기능을 사용하여 즉시 추적을 설정하고 촬영할 수 있습니다. EventMap 기능은 전문가처럼 트레이스를 분석하여 전체 손실 및 반사율을 계산하고 스플라이스, 스플리터 벤드 및 커넥터와 같은 이벤트를 나타냅니다. 전문가는 이러한 설정을 전문가 수동 모드의 시작점으로 사용하여 추적을 실험하고 관심 있는 세부 정보를 발견할 수 있습니다. OptiFiber Pro는 심층적일 뿐만 아니라 마스터하기 쉬운 분석을 위한 핀치 및 줌 기능이 있는 고급 터치스크린 인터페이스를 제공합니다.
OptiFiber Pro의 특허받은 SmartLoop 기능을 사용하면 표준 요구 사항을 준수하는 단일 테스트에서 두 개의 광케이블을 자동으로 테스트하고 분석할 수 있습니다. 이렇게 하면 테스트 시간이 절반 이상 단축될 뿐만 아니라 기술자가 OTDR을 맨 끝으로 이동하거나 외부 소프트웨어를 사용하지 않고도 양방향 평균 테스트 결과를 즉시 확인할 수 있습니다.
Versiv 제품군의 일원인 OptiFiber Pro는 구리 및 Tier 1(광 손실 ) 인증 및 섬유 검사. 업계 표준 LinkWare 소프트웨어를 사용하여 지원되는 모든 미디어 유형에 대해 전체 작업에 대한 단일 보고서를 신속하게 생성할 수 있습니다.
독특한 기능
Taptive 사용자 인터페이스는 모든 기술 수준의 기술자가 고급 데이터 분석, 손쉬운 설정 및 작동을 제공합니다.
SmartLoop OTDR은 단일 테스트에서 두 개의 광케이블에 대한 자동 테스트 및 분석을 가능하게 하므로 테스트를 수행하기 위해 연결의 맨 끝으로 이동할 필요가 없습니다.
다중 파장은 850, 1300, 1310, 1490, 1550, 1625nm 등 다양한 응용 분야를 지원합니다.
스플리터 자동 검색을 위한 스플리터 감지. 최대 3개의 캐스케이드 스플리터를 찾거나 수동으로 구성할 수 있습니다.
굽힘 자동 식별을 위한 매크로 굽힘 감지.
전문가 수동 모드 - 관심 있는 추적 부분에 집중할 수 있도록 실험을 단순화합니다.
이벤트 편집 또는 추가 기능 - OTDR에서 볼 수 없는 완벽한 접합과 같은 0dB 이벤트를 추가하거나 이벤트를 올바른 유형(APC 커넥터, 접합 또는 손실 이벤트)으로 변경합니다.
링크의 일부 확장 - 더 긴 세그먼트 내에서 분석할 광섬유 세그먼트를 선택할 수 있습니다. Span을 사용하면 자신이 담당하는 부분만 테스트할 수 있습니다.
누적 가능한 결과 및 추적의 일괄 처리. 한 번에 여러 개의 동일한 광케이블을 테스트할 때 일괄 처리를 통해 사용자는 여러 트레이스를 살펴보고 이를 쌓아 차이점을 발견하거나 이벤트를 빠르게 일괄 편집할 수 있습니다.
LinkWare Live와 호환됩니다. LinkWare Live를 사용하면 작업 진행 상황을 쉽게 추적하고 결과에 실시간으로 액세스하여 현장에서 신속하게 문제를 해결하고 테스터에서 LinkWare PC 케이블 테스트 관리 소프트웨어로 테스트 결과를 쉽게 전송 및 통합할 수 있습니다.
성능
빠른 테스트 모드에서 2초로 짧은 테스트 시간
사전 프로그래밍된 설정으로 데이터 센터 파이버를 신속하게 테스트
자동 OTDR 모드는 파이버 실행을 분석하여 범위, 펄스 폭 및 평균 시간과 같은 주요 매개변수를 설정하여 모든 사용자가 전문가처럼 테스트할 수 있도록 합니다. 전문가 수동 모드를 통해 사용자는 이러한 매개변수를 쉽게 수정하여 중요한 세부 사항에 집중할 수 있습니다.
데드 존이 매우 짧기 때문에 짧은 패치 케이블과 많은 커넥터로 데이터 센터 파이버 링크 문제 해결
그래픽 EventMap 보기 로 모든 커넥터, 스플라이스 및 고손실 영역을 쉽게 특성화
광섬유 커넥터 종단면의 합격/불합격 인증
OSP 애플리케이션에 대한 문서 전용 보고
ProjX 관리 시스템은 오류를 줄여 투자 수익을 높입니다.
모든 파이버 유형의 결함을 빠르고 정확하게 식별하여 네트워크 중단 시간을 줄입니다.
내장 VFL(Visual Fault Locator)은 손상된 광케이블을 쉽게 식별합니다.
퍼포먼스_팝

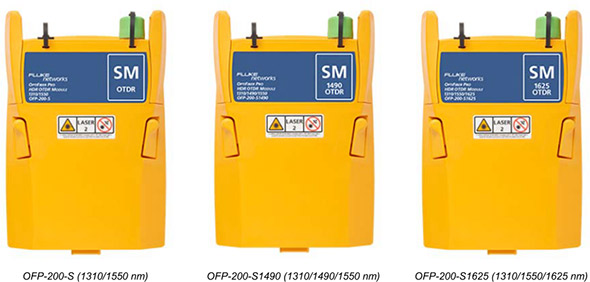

외부 식물 응용 분야를 위한 HDR(High Dynamic Range) 모듈
OptiFiber Pro HDR은 최대 42dB의 동적 범위를 가지며 외부 식물/FTTx/PON 테스트 요구 사항을 위한 새로운 파장을 추가합니다. 요구 사항에 따라 세 가지 파장 조합을 사용할 수 있습니다.
1310/1550nm
1310/1490/550nm
1310/1550/1625nm
OptiFiber Pro 시리즈 OTDR OptiFiber 프로OptiFiber 프로 HDR
| 시리즈 모델 | OFP2-100-M(850, 1300nm) OFP2-100-S(1310 1550nm) OFP2-100Q(850, 1300, 1310, 1550nm) | OFP2-200-S(1310, 1550nm) OFP2-200-S1490(1310, 1490, 1550nm) OFP2-200S1625(1310, 1550, 1625) |
| 애플리케이션 | 엔터프라이즈, 데이터 센터, 캠퍼스 | FTTx, 외부 플랜트, PON, POLAN, 액세스 |
| 파장 | 850nm 1300nm 1310nm 1550nm | 1310nm 1490nm 1550nm 1625nm |
| 호환되는 섬유 유형 | 50/125μm, 62.5μm, 싱글모드 | 단일 모드 |
| OTDR 포트 커넥터 | 탈착식 SC 어댑터가 있는 세척 가능한 UPC 페룰 | 탈착식 SC 어댑터가 있는 세척 가능한 UPC 페룰 |
| 제공된 테스트 코드 | LC 시스템 테스트를 위한 발사 파이버 | SCAPC 시스템 테스트용 2m TRC |
| OTDR 유형 | 자동, 데이터 센터, 수동 | 자동, 자동 PON, 수동, 수동 PON |
| 이벤트 데드존 | 850nm: 0.5m(일반) 1300nm: 0.7m(일반) 1310nm: 0.6m(일반) 1550nm: 0.6m(일반) | 1310nm: 0.7(일반) 1490nm: 0.7m(일반) 1550nm: 0.7m(일반) 1625nm: 0.7m(일반) |
| 감쇠 불감대 | 850nm: 2.5m(일반) 1300nm: 4.5m(일반) 1310nm: 3.6m(일반) 1550nm: 3.7m(일반) | 1350nm: 4m(일반) 1490nm: 4m(일반) 1550nm: 4m(일반) 1625nm: 4m(일반) |
| PON 데드 존 | 해당 없음 | 30m(일반) |
| 다이내믹 레인지 | 850nm: 28dB(일반) 1300nm: 30dB(일반) 1310nm: 32dB(일반) 1550nm: 30dB(일반) | 1310nm: 42dB(일반) 1490nm: 41dB(일반) 1550nm: 41dB(일반) 1625nm: 40dB(일반) |
| 반사율 범위 | 850nm: -14dB ~ -57dB(일반) 1300nm: -14dB ~ -62dB(일반) 1310nm: -14dB ~ -65dB(일반) 1550nm : -14dB ~ -65dB( 전형적인) | 1310nm: -14dB ~ -70dB(일반) 1490nm: -14dB ~ 70dB(일반) 1550nm: -14dB ~ -70dB(일반) 1625nm: -14dB ~ -70dB(일반) ) |
| 샘플링 해상도 | 3cm ~ 400cm | 3cm ~ 2m |
| 샘플링 포인트 | 최대 64,000 | 최대 129,000 |
| 전문가 수동 모드 | 예 | 예 |
| 온보드 양방향 평균화 기능이 있는 SmartLoop | 예 | 예 |
| 매크로벤드 감지 | 예 | 예 |
| VFL | 예 | 예 |
제품별 사양
| 다중 모드 모듈 (OFP2-100-M) | 싱글모드 모듈 (OFP2-100-S) | 쿼드 모듈 (OFP2-100-Q) | |
| 파장 | 1310nm +/- 25nm 1550nm +/- 20nm | 1310nm +/- 25nm 1490nm +/- 20nm 1550nm +/- 20nm | 1310nm +/- 25nm 1550nm +/- 20nm 1625nm +/- 20nm |
| 호환되는 섬유 유형 | 단일 모드 | ||
| OTDR 포트 커넥터 | 탈착식 SC 어댑터가 있는 세척 가능한 APC 페룰 | ||
| 이벤트 데드존 1 | 0.7m(일반) | ||
| 감쇠 불감대 2 | 4m(일반) | ||
| PON 데드 존 3 | 30m(일반) | ||
| 다이내믹 레인지 4,5 | 1310nm: 42dB(일반) 1550nm: 41dB(일반) | 1310nm: 42dB(일반) 1490nm: 41dB(일반) 1550nm: 41dB(일반) | 1310nm: 42dB(일반) 1550nm: 41dB(일반) 1625nm: 40dB(일반) |
| 반사율 범위 4 | -14 ~ -70dB(일반) | ||
| 샘플링 솔루션 | 3cm ~ 2m | ||
| 샘플링 포인트 | 최대 129000 | ||
| 펄스 폭(공칭) | 5, 10, 30, 50, 100, 100, 300, 500, 1000, 3000, 5000, 10000, 20000ns | ||
| 거리 불확실성 | +/-(1 + 0.005*거리 + 0.5*해상도) | ||
| 선형성 | ±0.03dB/dB | ||
| 반사율 불확실성 | ±2dB | ||
| 테스트 시간(파장당) | 자동 설정: 5초/파장(일반) | ||
| 자동 PON 설정: 10초/파장(일반) | |||
| 수동 설정: 3, 5 10, 20, 40, 60, 90, 120, 180초/파장 | |||
| 수동 PON 설정: 3, 5 10, 20, 40, 60, 90, 120, 180초/파장 | |||
| 빠른 테스트 설정: 3초/파장(일반) | |||
| 최상의 분해능 설정: 5 ~ 180초/파장 | |||
| 레이저 분류 | 클래스 1 CDRH는 EN 60825-2, 3판을 준수합니다. | ||
| 교정 기간 | 일년 | ||
| 1. 펄스 폭이 가장 짧은 비포화 반사 피크 아래 1.5dB에서 측정되었습니다. -50dB에서 반사 피크. 2. 펄스 폭이 가장 짧은 후방 산란으로부터 +/- 0.5dB 편차에서 측정되었습니다. 반사 피크 <- 50dB. 3. 50ns 펄스 폭과 3cm 샘플링 분해능을 사용하여 1:16 무반사 스플리터 후 후방 산란으로부터 +/- 0.5dB 편차에서 측정되었습니다. 4. OS1-OS2 섬유에 대한 일반적인 후방 산란 계수: 1310nm: -79dB; 1490nm: -81dB; 1550nm: -82dB; 1625nm: -84dB 5. 평균 3분, 가장 넓은 펄스, 100km 섬유 길이, SNR = 1. | |||
