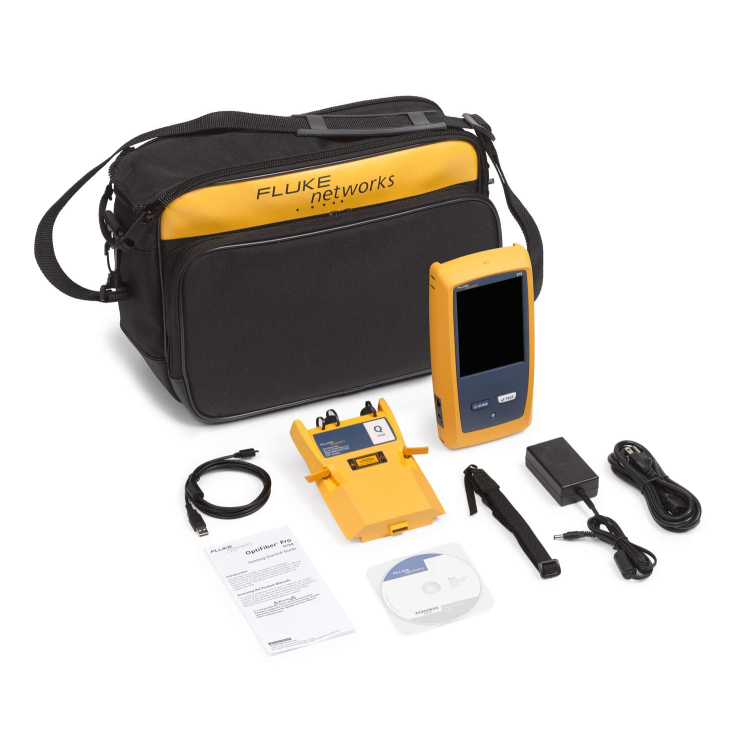

FLUKE NETWORKS OPTIFIBER PRO OTDR 광케이블측정기
가격문의(상세정보 참조)
- 광케이블의 중간 단선 지점 및 깨지거나, 손실 발생, 휘어짐 등 장애 위치 및 원인 파악
- 광 선로의 구성상태 확인(총 길이나 FDF나 융착지점 확인)
- FTTH 시대에 맞는 구내 통신용 OTDR (짧은 DeadZone, 최고사양)
- 자동으로 각각의 이벤트 지점에 대한 분석 기능을 제공, 파형해석 필요 없이 쉽고 빠르게 장애 처리
- 옵션 : 광 현미경 (광 표면의 오염 물질, 긁힘, 절단 등의 문제점 상태 측정)
클릭 하시면 이동합니다.
플루크네트웍스 ・ OptiFiber PRO OTDR
OFP2-100-Q/OFP2-100-QI/OFP-Q-ADD
광케이블측정기

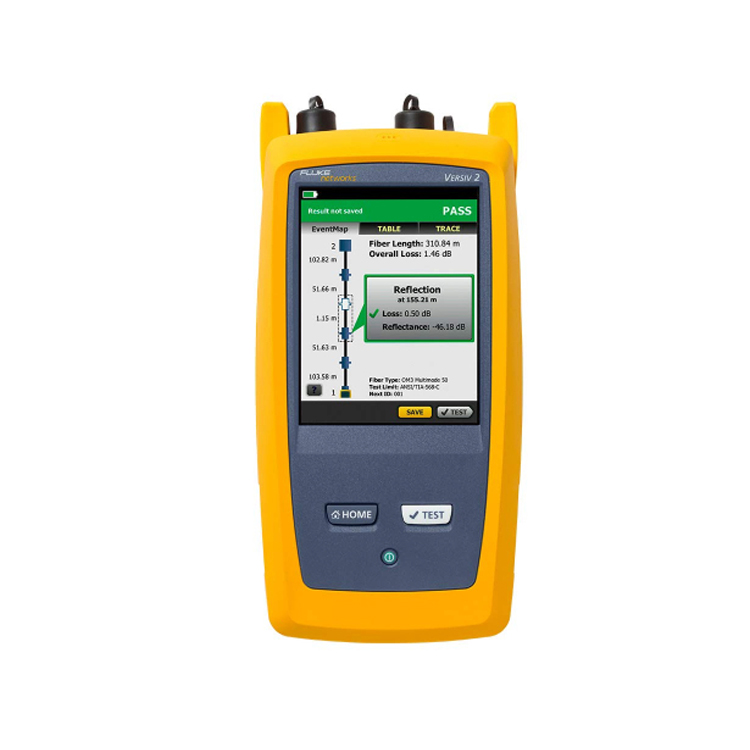

OptiFiber PRO OTDR
제품 특징
Fluke Networks OptiFiber® Pro 시리즈 OTDR은 초보자와 전문가가 더 빨리 작업할 수 있게 합니다. 자동 추적 분석과 설정은 데이터 센터, PON, 공장 실외 등의 애플리케이션을 지원합니다. 고급 기능에는 Manual Expert 모드, 심도 있는 추적 분석을 위한 핀치-앤-줌, 양방향 테스트를 위한 SmartLoop가 포함됩니다. Versiv Copper와 광케이블 손실 인증 모듈을 지원합니다.
- 다수의 파장(850, 1300, 1310,1490, 1550, 1625nm)은 LAN, 데이터 센터, PON, FTTx, 공장 외부 애플리케이션을 지원합니다.
- 자동 설정은 광케이블 특성을 감지하여 측정 매개 변수를 설정합니다.
- Manual Expert 모드는 자동 설정을 간단하게 조정하여 더 상세한 테스트를 가능케 합니다.
- EventMap은 커넥터, 스플라이스(융착), 꺾임, 분배기 등의 이벤트를 자동으로 식별합니다.
- 제스처 기반 인터페이스는 빠르고 심도 있는 추적 분석을 가능케 합니다.
- SmartLoop™ OTDR 기술은 단일 테스트로 두 개의 광케이블을 테스트 할 수 있기 때문에 테스트 수행을 위해 연결부의 원단까지 이동할 필요를 제거합니다.
- 즉각적인 온보드 양방향 평균 결과를 기본으로 얻을 수 있습니다.
- LinkWare™ Live와 통합되어 어떤 스마트 기기에서도 작업과 테스터를 관리할 수 있습니다.
- 미래 기술에 대응 가능한 Versiv™ 설계는 Copper 인증에서 카테고리 8, 광케이블 손실과 검사를 지원합니다.
기업, 데이터 센터, 외부 설비, PON 광케이블용으로 고안되었습니다.
광케이블 네트워크는 진화하기 때문에 테스트 장소가 더 많아졌습니다. OTDR은 이제 다음을 위해 필요합니다.
- FTTx
- 기업
- OSP
- PON
- POLAN
광케이블의 문제해결을 위해 고안된 다수의 OTDR은 통신사를 위해 고안되었기 때문에 귀찮고 복잡한 기능들이 포함되어 있습니다. OptiFiber Pro OTDR 제품군은 기업과 OSP 환경 모두에서 일하는 기업 네트워크 엔지니어와 케이블 설치자 모두를 위한 기능과 편리성을 염두에 두고 제작한 최고 수준의 OTDR입니다.
스마트폰 사용자 인터페이스
대부분의 OTDR은 탐색하고 해석하기 어려운 사용자 인터페이스를 야기하는 무수한 어플리케이션을 위해 설계됩니다. OptiFiber 프로는 가장 혁신적이고 사용자 친화적인 OTDR을 전달하기 위해 정전용량방식 터치스크린을 이용하는 최신 "제스처 기반" 인터페이스 기술을 결합하였습니다.
이점:
싱글 터치 탭 및 스와이프 제어로 메뉴 항목을 선택 및 스크롤

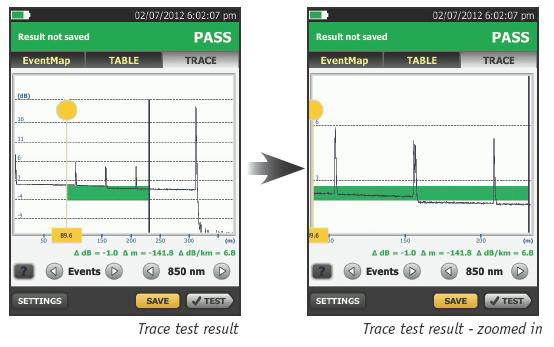

그래픽 광선로 추적에서 쉬운 확대 제어를 위해 멀티 터치 핀치로 확대
스크린을 통한 앞뒤 탐색을 줄이기 위한 임무 중심적 설계
정전용량방식 터치스크린은 기존의 터치스크린과는 달리 재보정의 필요성을 없앴습니다.
사용자에게 추가 세부사항 또는 문제 해결책 제안을 제공하는 상황에 맞는 온스크린 도움말

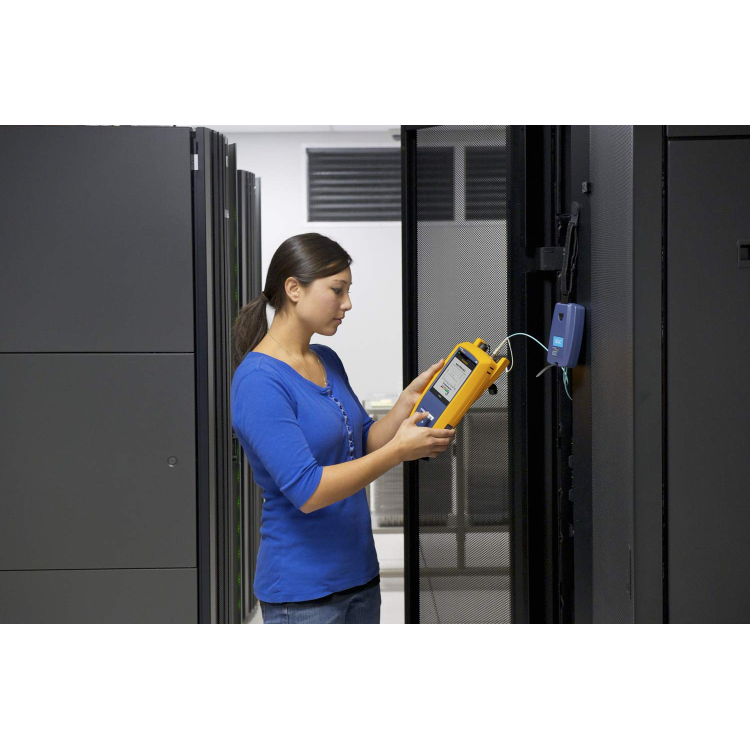

데이터 센터에 최적
서버, 네트워크 및 보관 사이에서 서버 가상화와 멀티 기가바이트 링크로 실행되는 데이터센터 아키텍처는 더 많은 패치 코드와 조밀한 토폴로지 커넥터, 비효과적인 긴 데드존을 가진 렌더링 캐리어급 OTDR을 채택합니다. OptiFiber 프로는 데이터센터에 광선로 구축을 가능하게할 뿐만 아니라 빠른 문제 해결을 위한 최고 수준의 정확도를 제공합니다.

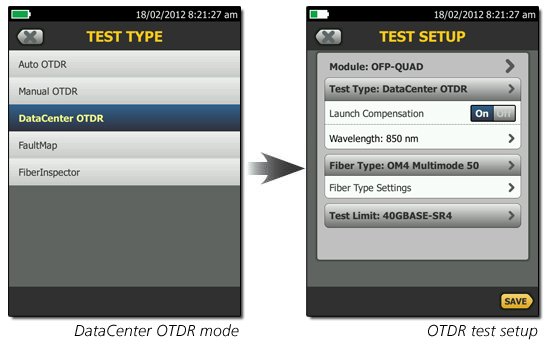

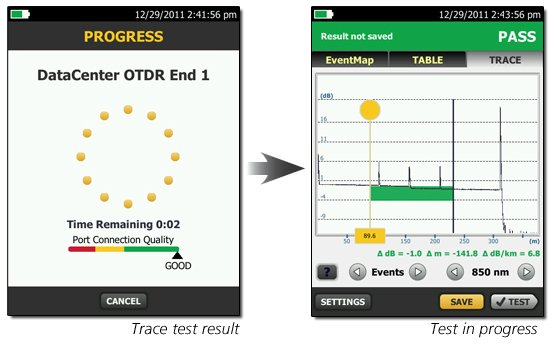

간단한 원터치 선택을 이용해 사용자는 DataCenter OTDR 모드로 들어가는데, 이 때 기존 OTDR에서 필요했었던 미세 조정을 위한 설치 시간이 필요없게 되었습니다. DataCenter OTDR 모드는 자동으로 OTDR 매개변수를 - 종단 감지 알고리즘, 펄스 너비 등 - 짧은 링크 또는 커넥터의 수에 의한 혼동 없이 감지합니다.
이점:
최단 이벤트 데드 존과 감쇠 데드 존은 기업 내 광케이블 링크에서 이벤트와 결함을 아주 정확하게 찾아냅니다.
DataCenter OTDR™ 모드는 신속하게 데이터센터 광선로를 테스트하기 위한 구성을 자동으로 설정합니다.
EventMap 기능은 추적 분석 전문 기술이 필요하지 않은 방식으로 광선로 이벤트를 묘사합니다.
유연성 및 효율성을 가진 고유 인증
OTDR의 가치를 최대화하는 데 중요한 부분은 일상적 사용을 올바로 계획하는 데 있습니다. 내장형 프로젝트 관리를 이용하는 OptiFiber 프로는 프로젝트 관리자가 계획, 검사, 인증, 보고를 포함하여 OTDR을 완전한 올인원 광선로 테스트 도구로 전환시키기 위해 수행해야 할 각 사용자 역할, 설정 및 관련 업무를 정의할 수 있게 합니다.
OptiFiber 프로는 워크플로우 계획자가 정의된 작업 또는 케이블 ID 세트를 특정 작업자에게 할당할 수 있어 프로젝트당 작업자 및 작업 프로필을 만들고 처리할 수 있도록 허용하여 작업 효율성을 강화합니다. 각 프로젝트의 진척도 및 상태 또한 쉽게 모니터할 수 있습니다.
이점:
각 작업자에 대한 작업 할당을 기반으로 광선로 성능을 인증하는 모든 OTDR 기능
강력한 프로젝트 관리로 각 작업자에 대한 명확한 작업 할당과 함께 OTDR 공유 촉진
PASS/FAIL 결과와 함께 작업 진척도의 쉬운 모니터링
온스크린 보고서 생성 및 LinkWare™ 어플리케이션으로 업로드
기타 중요한 기능

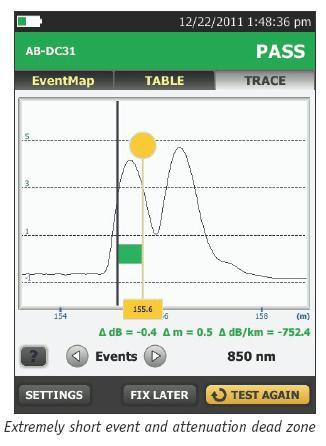

기업용 모델의 극히 짧은 이벤트 데드 존 및 감쇠 데드 존
OptiFiber Pro는 가장 정교한 광학 기술을 활용하여 모든 OTDR의 가장 짧은 이벤트 데드존(MM용 0.5 m 일반) 및 감쇠 데드존(MM용 2.2 m 일반 및 SM용 3.6m 일반)을 제공합니다. 이 같은 과학 기술의 진보로 OptiFiber Pro는 오늘날 데이터센터와 스토리지 영역의 많은 커넥터 환경에서 다른 OTDR은 할 수 없는 조밀한 간격의 결함 감지 및 측정이 가능해졌습니다.
파장당 2초 추적
OptiFiber Pro의 또 다른 이점은 정보 획득 속도입니다. Quick Test 모드에서 완전한 데이터 세트를 파장당 2초라는 빠른 시간 안에 획득합니다. 그 후에 OptiFiber Pro는 데이터를 분석하여 EventMap, 표 또는 추적으로 표시합니다. 결과적으로 테스트에는 보다 적은 시간을 쓰고, 다른 업무 수행에 더 많은 시간을 쓰게 됩니다.

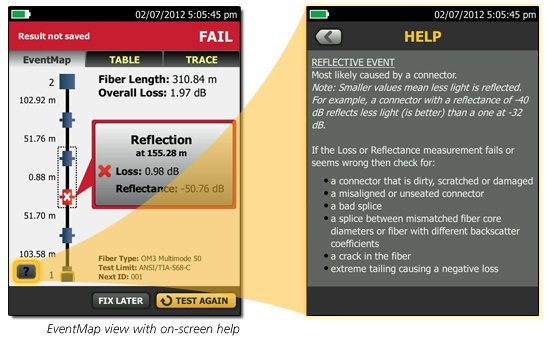

온스크린 도움말 - 시정 조치
온스크린 "도움말"은 각 테스트 단계 도중 광선로 문제 해결을 위한 시정 조치를 제안합니다. 제안된 "도움말"은 상황에 맞는 도움말을 제공하여 사용자가 신속하게 가능한 해결책을 파악할 수 있게 합니다. 하단 왼쪽 코너에 읽기 쉬운 회색 아이콘은 상세한 시정 조치 제안 내용을 보여 줍니다.

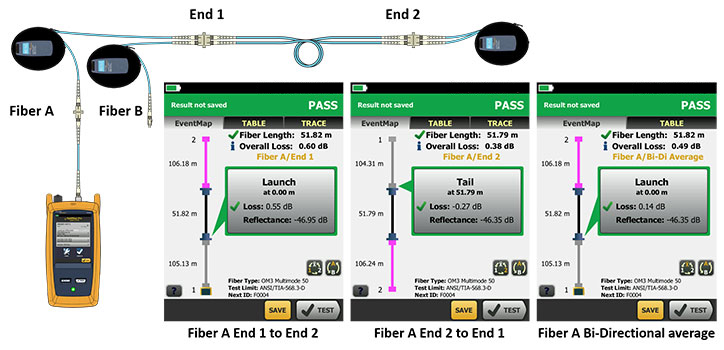

SmartLoop OTDR
SmartLoop OTDR로 표준 요건을 만족하면서 한 번의 테스트로 두 개의 광케이블을 자동으로 테스트하고 분석할 수 있습니다. 특허를 받은 이 프로세스는 개별적인 합격/불합격 분석, 표시, 보고를 위해 두 광케이블을 자동으로 구분합니다. 테스트 시간을 절반 이상 단축시킬 뿐 아니라 OTDR을 제일 끝으로 이동하지 않고도 양방향 평균 테스트가 가능합니다. 작업을 보다 빠르게 수행할 수 있다는 점 이외에도, OTDR이 끝까지 이동할 필요가 없기 때문에 최종 끝 지점이 심지어 도달하기 어려운 위험한 환경이라도 SmartLoop OTDR은 테스트의 용이성과 속도를 더욱 향상시킵니다. 더 빠른 작업 수행과 더불어, SmartLoop는 양방향 테스트 둘 다를 시행하는 중 시작 및 끝(테일) 광케이블을 원래 위치에 두어야 하는 표준 요건을 만족합니다.
모든 OptiFiber Pro 모듈에 무료로 포함된 SmartLoop로 빠르고 올바르게 테스트를 시행하십시오.
OptiFiber Pro의 SmartLoop 기술로 각 광케이블 링크에 대해 개별적으로 합격, 불합격, 양방향 평균 결과를 제공하면서 하나의 테스트에서 두 개의 광케이블을 테스트할 수 있습니다.

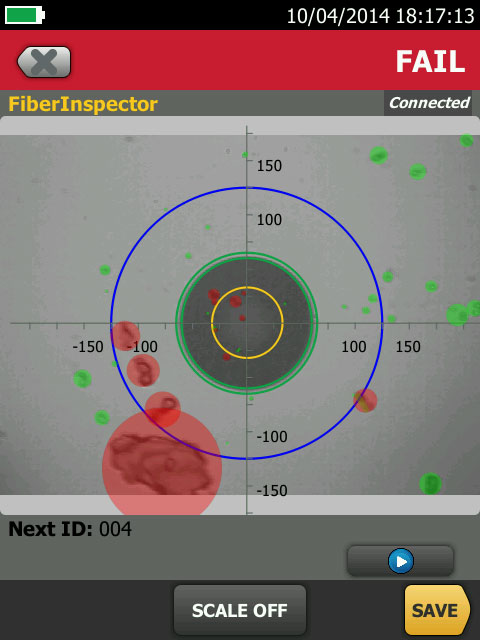

광케이블 종단면 검사 및 인증
OptiFiber Pro는 포트 또는 패치 코드 내부의 광케이블 종단면을 신속하게 검사하고 인증할 수 있는 FiberInspector Pro 비디오 검사 시스템을 통합합니다. IEC61300-3-35에 따른 1초 간의 자동화된 통과/실패 인증으로 사람의 주관성 개입을 배제하고 누구나 광케이블 검사 전문가가 될 수 있습니다. OptiFiber Pro's OTDR 결과와 함께 인증 보고서에 결과를 저장할 수 있습니다.

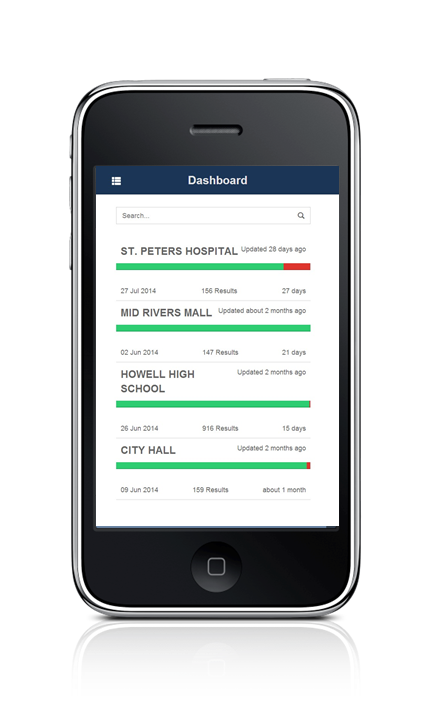

LinkWare Live 라이브 테스트 결과 관리 서비스
LinkWare Live는 어떤 기기에서 누구와 함께하든, 언제 어디서나 인증 작업을 관리할 수 있게 해주는 클라우드 기반 서비스입니다 LinkWare Live와 함께 다음이 가능합니다.
모든 작업에서의 모든 테스트를 추적합니다. 모든 스마트 기기로부터 모든 프로젝트 개요를 얻습니다. 각 개별 테스트로 드릴다운(심층 추적)해 갑니다. 잘못된 테스트 설정 또는 케이블 ID에 대해 즉각적 통지를 받습니다.
처음부터 올바르게 수행합니다. PC 또는 태블릿으로부터 케이블 ID 및 테스트 설정을 정의합니다. 그런 다음 실수 없는 테스트와 라벨링을 위해 작업 현장에 있는 테스터 또는 Brother 프린터로 전송합니다.
테스터를 최신 상태로 유지합니다. 표준은 통지 없이 변경될 수 있으며, 구식 테스트 보고서는 여러 시간에 걸친 재테스트를 의미할 수 있습니다. LinkWare Live는 자동으로 테스터의 최신 실행을 보장합니다.
사무실로 테스터를 다시 보내야 하는 시간과 연료의 낭비를 막아 줍니다. 내장 Wi-Fi를 이용해 작업 현장에서 바로 LinkWare Live로 테스트 결과를 업로드 합니다. 그런 다음, LinkWare PC와 함께 신속한 보고서 생성을 위해 올바른 작업으로 이들을 자동 다운로드합니다.
프로젝트 지연을 방지. 모든 테스터의 마지막 사용 위치를 추적하고 그 상태를 모니터하여, 이들이 항상 캘리브레이션되고 최신 펌웨어를 실행할 수 있게 합니다.
전체 Versiv 모델 지원: DSX CableAnalyzer 시리즈, CertiFiber Pro, OptiFiber Pro 및 FI-7000.
*지원되는 국가.

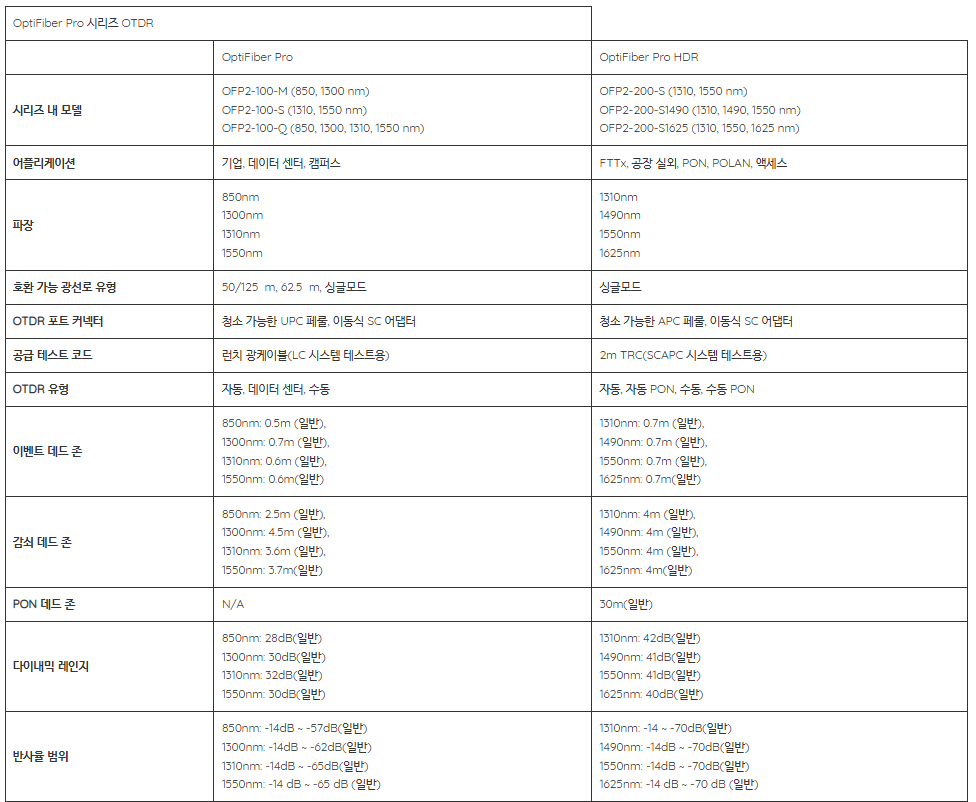

OptiFiber Pro와 OptiFiber Pro HDR OTDR 비교
| OptiFiber Pro 시리즈 OTDR | ||
| OptiFiber Pro | OptiFiber Pro HDR | |
| 시리즈 내 모델 | OFP2-100-M (850, 1300 nm) OFP2-100-S (1310, 1550 nm) OFP2-100-Q (850, 1300, 1310, 1550 nm) | OFP2-200-S (1310, 1550 nm) OFP2-200-S1490 (1310, 1490, 1550 nm) OFP2-200-S1625 (1310, 1550, 1625 nm) |
| 어플리케이션 | 기업, 데이터 센터, 캠퍼스 | FTTx, 공장 실외, PON, POLAN, 액세스 |
| 파장 | 850nm 1300nm 1310nm 1550nm | 1310nm 1490nm 1550nm 1625nm |
| 호환 가능 광선로 유형 | 50/125µm, 62.5µm, 싱글모드 | 싱글모드 |
| OTDR 포트 커넥터 | 청소 가능한 UPC 페룰, 이동식 SC 어댑터 | 청소 가능한 APC 페룰, 이동식 SC 어댑터 |
| 공급 테스트 코드 | 런치 광케이블(LC 시스템 테스트용) | 2m TRC(SCAPC 시스템 테스트용) |
| OTDR 유형 | 자동, 데이터 센터, 수동 | 자동, 자동 PON, 수동, 수동 PON |
| 이벤트 데드 존 | 850nm: 0.5m (일반), 1300nm: 0.7m (일반), 1310nm: 0.6m (일반), 1550nm: 0.6m(일반) | 1310nm: 0.7m (일반), 1490nm: 0.7m (일반), 1550nm: 0.7m (일반), 1625nm: 0.7m(일반) |
| 감쇠 데드 존 | 850nm: 2.5m (일반), 1300nm: 4.5m (일반), 1310nm: 3.6m (일반), 1550nm: 3.7m(일반) | 1310nm: 4m (일반), 1490nm: 4m (일반), 1550nm: 4m (일반), 1625nm: 4m(일반) |
| PON 데드 존 | N/A | 30m(일반) |
| 다이내믹 레인지 | 850nm: 28dB(일반) 1300nm: 30dB(일반) 1310nm: 32dB(일반) 1550nm: 30dB(일반) | 1310nm: 42dB(일반) 1490nm: 41dB(일반) 1550nm: 41dB(일반) 1625nm: 40dB(일반) |
| 반사율 범위 | 850nm: -14dB ~ -57dB(일반) 1300nm: -14dB ~ -62dB(일반) 1310nm: -14dB ~ -65dB(일반) 1550nm: -14 dB ~ -65 dB (일반) | 1310nm: -14 ~ -70dB(일반) 1490nm: -14dB ~ -70dB(일반) 1550nm: -14dB ~ -70dB(일반) 1625nm: -14 dB ~ -70 dB (일반) |
| 샘플 해상도 | 최대 64,000명 | 최대 129,000명 |
| 전문가 수동 모드 | 예 | 예 |
| SmartLoop(내장 | 예 | 예 |
| 매크로벤드 탐지 기능) | 예 | 예 |
| 구간 분석(Span) 지원 | 2019 곧 출시 | |
| 이벤트 편집 및 추가 | 2019 곧 출시 | |
| VFL | 예 | 예 |
새로운 하이 다이나믹 레인지(HDR) 및 새로운 파장
OptiFiber Pro HDR은 최대 42dB의 다이나믹 레인지를 가지고 있으며 외부 설비/FTTx/PON 테스트 요건을 위해 새로운 파장이 추가됐습니다. 요건에 따라 3종류의 파장이 조합된 제품 중에 선택 가능합니다.
1310/1550 nm
1310/1490/1550 nm
1310/1550/1625 nm
분배기(스플리터) 탐지
OptiFiber Pro HDR은 분배기(스필리터)를 통한 FTTx/PON 테스트에 최적화되어 있습니다. 요즘은 1x16 및 1x32가 가장 일반적이나 OptiFiber Pro HDR은 nx128 분배기(스필리터)도 테스트할 수 있도록 미래를 위한 준비가 되어 있습니다. Discover(검색) 기능을 이용하여 자동적으로 분배기(스필리터)들의 소재와 그 비율을 찾을 수 있습니다. 설정에서 최대 3개의 종속 분배기(스필리터)들을 구성할 수 있습니다.
OptiFiber Pro HDR는 두 가지 PON 테스트 제품군을 제공합니다. Auto(자동) PON OTDR 및 Manual(수동) PON OTDR.
Auto PON OTDR - OSP(공장 실외) 케이블링에서의 이벤트를 가장 잘 보여주도록 테스터가 자동으로 설정을 선택합니다. 테스터가 자동으로 DISCOVER(발견) 기능을 사용하여 분배기(스필리터)를 식별합니다. 이 모드는 사용이 가장 간편하고 대부분의 애플리케이션용으로 최선의 선택입니다.
Manual(수동) PON OTDR - 이 모드는 사용자가 설정을 선택하여 추적 매개 변수를 제어할 수 있습니다. 또한, 사용자가 아는 링크에 있는 분배기(스필리터)들의 비율을 입력하거나 DISCOVER(발견) 기능을 이용하여 분배기(스필리터)들의 위치를 파악하고 그 비율을 확인합니다.

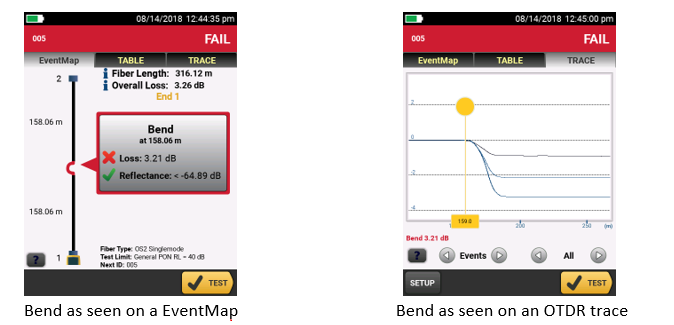

매크로밴드 탐지기능
예를 들어, 광케이블에 있는 날카로운 코너 주위를 잡아당기면 광케이블이 휘면서 빛이 광케이블의 코어에서 새어 나갑니다. 이런 매크로벤드는 기계적이거나 광학적인 결함이라는 위험을 초래할 수 있습니다. OptiFiber Pro는 다수의 파장에서 이벤트 손실을 비교함으로써 자동적으로 꺾임과 그 위치를 확인합니다.
전문가 수동 모드
Auto OTDR 모드의 설정을 시작으로 Expert Manual(전문가 수동) 모드는 사용자가 신속하게 설정을 실험하여 중요한 상세내용을 찾아낼 수 있게 합니다.
사용이 간편한 수동 설정 - 추적 스크린을 통해 실험이 간소화됩니다.
범위, 펄스 폭, 평균 시간, 파장을 변경합니다.
저장하기 전에 설정을 시험해 봅니다.
이벤트 편집
광케이블 배선을 테스트하거나 인증할 때, 사용자는 있는 그대로의 링크를 반영하는 테스트 결과를 원합니다. 이따금씩, OTDR은 링크 내 모든 실제 이벤트를 잘못 식별하거나 이들을 찾지 못할 수 있습니다. Edit Event(이벤트 편집) 기능을 이용하면 사용자가 다음과 같은 이벤트를 편집, 추가 또는 삭제할 수 있습니다.
다음으로 이벤트 변경: APC 커넥터, 스플라이스(융착) 또는 손실 이벤트
스플라이스(융착)가 잡음으로 인해 은폐되거나 스플라이스(융착) 손실이 최소 탐지 한계치보다 낮을 때, 0dB 이벤트와 같은 스플라이스(융착) 삽입을 허용합니다.
이벤트 변경 시, 변경을 반영하여 링크의 합격/불합격 상태가 업데이트 됩니다.
APC 커넥터들은 스플라이스(융착)처럼 비반사체이므로 APC 커넥터 대신 스플라이스(융착)로 식별될 수 있습니다. 이는 스플라이스(융착)의 손실 여유가 APC 커넥터의 손실 여유보다 적으므로 문제를 유발할 수 있습니다. 스플라이스(융착)를 편집하여 APC 커넥터로 변경할 수 있기 때문에 링크의 손실 여유를 올바로 계산할 수 있습니다.
편집된 이벤트는 보고서에서 표시되어 편집된 것임을 쉽게 식별할 수 있습니다.

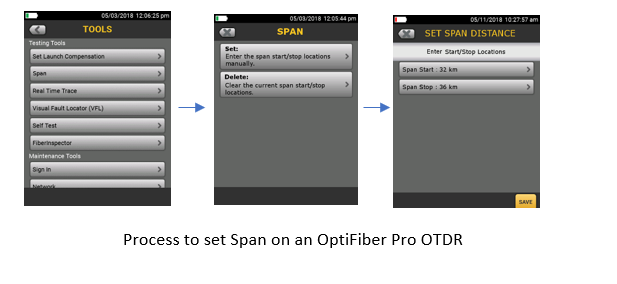

링크 일부 구간 분석
광케이블 배선을 테스트할 때(특히외부 설비애플리케이션에 있어서), 케이블링의 작은 부분만을 테스트하기 원할 수도 있습니다. 예를 들어, 긴 트렁크의 짧은 구간을 보수하는 경우, 구간 분석 기능은 짧은 구간의 시작과 끝을 정의하여 OTDR이 보수한 부분만 분석하게 됩니다.
광케이블의 테스트 중인 구간에 대한 합격/불합격 분석을 실행할 수 있습니다.
합격/불합격 분석은 구간 거리에서 발생한 이벤트에 대해서만 실행됩니다.
구간 범위 외의 이벤트는 정보 제공 목적으로만 제공됩니다.
이벤트 편집

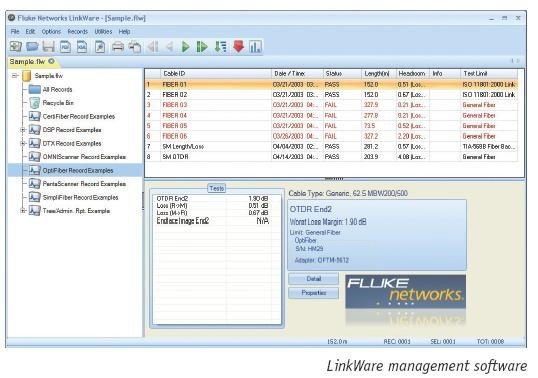

LinkWare PC
LinkWare™ PC 관리 소프트웨어
대중적이고 다기능적인 LinkWare 케이블 테스트 관리 소프트웨어 어플리케이션을 활용하여, OptiFiber Pro 사용자는 간편한 프로젝트 관리, 보고서 생성 및 소프트웨어 업그레이드 기능에 쉽게 접근하여 작업흐름을 관리하고 테스트 결과를 통합할 수 있게 되었습니다.
LinkWare PC를 이용한 결과 누적과 추적 일괄 처리
LinkWare PC는 추적을 일괄 처리하여 동시에 많은 추적들을 신속하고 쉽게 편집할 수 있게 합니다. 추적 누적을 통해 트렁크 내의 가닥과 같은, 동일한 광케이블 사이의 차이를 시각적으로 볼 수 있습니다. LinkWare PC는 다수의 추적들을 간격을 두어 오버레이하고 누적하여 그래프에서 그 차이를 쉽게 볼 수 있도록 해 줍니다.

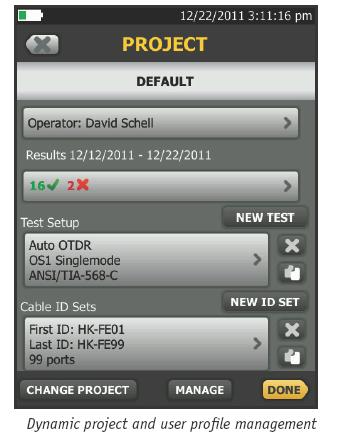

유연성과 효율성을 갖춘 고유한 인증
OTDR의 가치를 최대화하는 데 중요한 부분은 일상적 사용을 올바로 계획하는 데 있습니다. ProjX 관리 시스템이 적용된 OptiFiber Pro를 통해 프로젝트 관리자는 각 사용자의 역할, 설정 및 수행할 관련 작업을 정의할 수 있습니다. 즉 OTDR이 계획, 검사, 인증 및 보고 기능을 모두 갖춘 일체형 광케이블 테스트 도구로 전환된 것입니다.
이점:
강력한 ProjX 관리 시스템이 각 작업자에 대해 명확한 작업 할당과 함께 OTDR 공유를 용이하게 함
합격/불합격 결과와 함께 작업 진척도의 쉬운 모니터링 또는 결과만을 문서화
문제 해결을 신속하게 해결할 수 있도록 내장된 Visual Fault Locator(VFL)
온스크린 보고서 생성 및 LinkWare™ 어플리케이션으로 업로드
통합 Wi-Fi로 LinkWare™ Live에 결과를 쉽게 업로드 가능
가격이 궁금하신가요?
더 많은 자료는?
지니어스인더스트리가 취급하는 대부분의 제품은 사업자 간 거래(B2B) 목적의 산업·연구용 전문 계측 장비입니다.
모든 제품은 주문 제작 또는 해외/본사 주문을 통해 공급되고 있으며 실제 현장/시험 환경에서 사용되는 특성상, 장비 개봉, 전원 인가, 설치/시운전, 교정(캘리브레이션) 진행 등으로 제품의 신뢰도와 가치가 달라지기 때문에 일반 소비재와 달리 단순 변심 사유의 반품·환불이 어렵습니다.
다만 초기 제품 하자(동일 모델 대비 명백한 불량, 운송 중 파손, 사양 상이 등)가 확인되는 경우에는 수령 후 [7일 이내] 연락 주시면 점검 후 조치 또는 A/S 절차를 안내해 드리고 있습니다.
단순 변심, 사양 선택 착오, 내부 사정(예: 예산/프로젝트 변경 등)과 같은 구매자 사유로 반품을 요청하시는 경우에는 반품이 제한되며, 예외적으로 협의가 진행될 경우에도 왕복 운송비, 검수 비용, 감가 비용 및 재입고 수수료 등이 청구될 수 있습니다.
구체적인 거래 조건(납기, A/S 범위, 교환 가능 여부 등)은 발행된 견적서, 발주서 확인 메일, 납품서 등에 명시된 내용을 우선합니다.
도움이 필요한 경우 견적서에 명시된 지니어스 영업부 담당자에게 문의해 주시기 바랍니다.
클릭 하시면 이동합니다.
플루크네트웍스 ・ OptiFiber PRO OTDR
OFP2-100-Q/OFP2-100-QI/OFP-Q-ADD
광케이블측정기
OptiFiber PRO OTDR
제품 특징
Fluke Networks OptiFiber® Pro 시리즈 OTDR은 초보자와 전문가가 더 빨리 작업할 수 있게 합니다. 자동 추적 분석과 설정은 데이터 센터, PON, 공장 실외 등의 애플리케이션을 지원합니다. 고급 기능에는 Manual Expert 모드, 심도 있는 추적 분석을 위한 핀치-앤-줌, 양방향 테스트를 위한 SmartLoop가 포함됩니다. Versiv Copper와 광케이블 손실 인증 모듈을 지원합니다.
- 다수의 파장(850, 1300, 1310,1490, 1550, 1625nm)은 LAN, 데이터 센터, PON, FTTx, 공장 외부 애플리케이션을 지원합니다.
- 자동 설정은 광케이블 특성을 감지하여 측정 매개 변수를 설정합니다.
- Manual Expert 모드는 자동 설정을 간단하게 조정하여 더 상세한 테스트를 가능케 합니다.
- EventMap은 커넥터, 스플라이스(융착), 꺾임, 분배기 등의 이벤트를 자동으로 식별합니다.
- 제스처 기반 인터페이스는 빠르고 심도 있는 추적 분석을 가능케 합니다.
- SmartLoop™ OTDR 기술은 단일 테스트로 두 개의 광케이블을 테스트 할 수 있기 때문에 테스트 수행을 위해 연결부의 원단까지 이동할 필요를 제거합니다.
- 즉각적인 온보드 양방향 평균 결과를 기본으로 얻을 수 있습니다.
- LinkWare™ Live와 통합되어 어떤 스마트 기기에서도 작업과 테스터를 관리할 수 있습니다.
- 미래 기술에 대응 가능한 Versiv™ 설계는 Copper 인증에서 카테고리 8, 광케이블 손실과 검사를 지원합니다.
기업, 데이터 센터, 외부 설비, PON 광케이블용으로 고안되었습니다.
광케이블 네트워크는 진화하기 때문에 테스트 장소가 더 많아졌습니다. OTDR은 이제 다음을 위해 필요합니다.
- FTTx
- 기업
- OSP
- PON
- POLAN
광케이블의 문제해결을 위해 고안된 다수의 OTDR은 통신사를 위해 고안되었기 때문에 귀찮고 복잡한 기능들이 포함되어 있습니다. OptiFiber Pro OTDR 제품군은 기업과 OSP 환경 모두에서 일하는 기업 네트워크 엔지니어와 케이블 설치자 모두를 위한 기능과 편리성을 염두에 두고 제작한 최고 수준의 OTDR입니다.
스마트폰 사용자 인터페이스
대부분의 OTDR은 탐색하고 해석하기 어려운 사용자 인터페이스를 야기하는 무수한 어플리케이션을 위해 설계됩니다. OptiFiber 프로는 가장 혁신적이고 사용자 친화적인 OTDR을 전달하기 위해 정전용량방식 터치스크린을 이용하는 최신 "제스처 기반" 인터페이스 기술을 결합하였습니다.
이점:
싱글 터치 탭 및 스와이프 제어로 메뉴 항목을 선택 및 스크롤
그래픽 광선로 추적에서 쉬운 확대 제어를 위해 멀티 터치 핀치로 확대
스크린을 통한 앞뒤 탐색을 줄이기 위한 임무 중심적 설계
정전용량방식 터치스크린은 기존의 터치스크린과는 달리 재보정의 필요성을 없앴습니다.
사용자에게 추가 세부사항 또는 문제 해결책 제안을 제공하는 상황에 맞는 온스크린 도움말
데이터 센터에 최적
서버, 네트워크 및 보관 사이에서 서버 가상화와 멀티 기가바이트 링크로 실행되는 데이터센터 아키텍처는 더 많은 패치 코드와 조밀한 토폴로지 커넥터, 비효과적인 긴 데드존을 가진 렌더링 캐리어급 OTDR을 채택합니다. OptiFiber 프로는 데이터센터에 광선로 구축을 가능하게할 뿐만 아니라 빠른 문제 해결을 위한 최고 수준의 정확도를 제공합니다.
간단한 원터치 선택을 이용해 사용자는 DataCenter OTDR 모드로 들어가는데, 이 때 기존 OTDR에서 필요했었던 미세 조정을 위한 설치 시간이 필요없게 되었습니다. DataCenter OTDR 모드는 자동으로 OTDR 매개변수를 - 종단 감지 알고리즘, 펄스 너비 등 - 짧은 링크 또는 커넥터의 수에 의한 혼동 없이 감지합니다.
이점:
최단 이벤트 데드 존과 감쇠 데드 존은 기업 내 광케이블 링크에서 이벤트와 결함을 아주 정확하게 찾아냅니다.
DataCenter OTDR™ 모드는 신속하게 데이터센터 광선로를 테스트하기 위한 구성을 자동으로 설정합니다.
EventMap 기능은 추적 분석 전문 기술이 필요하지 않은 방식으로 광선로 이벤트를 묘사합니다.
유연성 및 효율성을 가진 고유 인증
OTDR의 가치를 최대화하는 데 중요한 부분은 일상적 사용을 올바로 계획하는 데 있습니다. 내장형 프로젝트 관리를 이용하는 OptiFiber 프로는 프로젝트 관리자가 계획, 검사, 인증, 보고를 포함하여 OTDR을 완전한 올인원 광선로 테스트 도구로 전환시키기 위해 수행해야 할 각 사용자 역할, 설정 및 관련 업무를 정의할 수 있게 합니다.
OptiFiber 프로는 워크플로우 계획자가 정의된 작업 또는 케이블 ID 세트를 특정 작업자에게 할당할 수 있어 프로젝트당 작업자 및 작업 프로필을 만들고 처리할 수 있도록 허용하여 작업 효율성을 강화합니다. 각 프로젝트의 진척도 및 상태 또한 쉽게 모니터할 수 있습니다.
이점:
각 작업자에 대한 작업 할당을 기반으로 광선로 성능을 인증하는 모든 OTDR 기능
강력한 프로젝트 관리로 각 작업자에 대한 명확한 작업 할당과 함께 OTDR 공유 촉진
PASS/FAIL 결과와 함께 작업 진척도의 쉬운 모니터링
온스크린 보고서 생성 및 LinkWare™ 어플리케이션으로 업로드
기타 중요한 기능
기업용 모델의 극히 짧은 이벤트 데드 존 및 감쇠 데드 존
OptiFiber Pro는 가장 정교한 광학 기술을 활용하여 모든 OTDR의 가장 짧은 이벤트 데드존(MM용 0.5 m 일반) 및 감쇠 데드존(MM용 2.2 m 일반 및 SM용 3.6m 일반)을 제공합니다. 이 같은 과학 기술의 진보로 OptiFiber Pro는 오늘날 데이터센터와 스토리지 영역의 많은 커넥터 환경에서 다른 OTDR은 할 수 없는 조밀한 간격의 결함 감지 및 측정이 가능해졌습니다.
파장당 2초 추적
OptiFiber Pro의 또 다른 이점은 정보 획득 속도입니다. Quick Test 모드에서 완전한 데이터 세트를 파장당 2초라는 빠른 시간 안에 획득합니다. 그 후에 OptiFiber Pro는 데이터를 분석하여 EventMap, 표 또는 추적으로 표시합니다. 결과적으로 테스트에는 보다 적은 시간을 쓰고, 다른 업무 수행에 더 많은 시간을 쓰게 됩니다.
온스크린 도움말 - 시정 조치
온스크린 "도움말"은 각 테스트 단계 도중 광선로 문제 해결을 위한 시정 조치를 제안합니다. 제안된 "도움말"은 상황에 맞는 도움말을 제공하여 사용자가 신속하게 가능한 해결책을 파악할 수 있게 합니다. 하단 왼쪽 코너에 읽기 쉬운 회색 아이콘은 상세한 시정 조치 제안 내용을 보여 줍니다.
SmartLoop OTDR
SmartLoop OTDR로 표준 요건을 만족하면서 한 번의 테스트로 두 개의 광케이블을 자동으로 테스트하고 분석할 수 있습니다. 특허를 받은 이 프로세스는 개별적인 합격/불합격 분석, 표시, 보고를 위해 두 광케이블을 자동으로 구분합니다. 테스트 시간을 절반 이상 단축시킬 뿐 아니라 OTDR을 제일 끝으로 이동하지 않고도 양방향 평균 테스트가 가능합니다. 작업을 보다 빠르게 수행할 수 있다는 점 이외에도, OTDR이 끝까지 이동할 필요가 없기 때문에 최종 끝 지점이 심지어 도달하기 어려운 위험한 환경이라도 SmartLoop OTDR은 테스트의 용이성과 속도를 더욱 향상시킵니다. 더 빠른 작업 수행과 더불어, SmartLoop는 양방향 테스트 둘 다를 시행하는 중 시작 및 끝(테일) 광케이블을 원래 위치에 두어야 하는 표준 요건을 만족합니다.
모든 OptiFiber Pro 모듈에 무료로 포함된 SmartLoop로 빠르고 올바르게 테스트를 시행하십시오.
OptiFiber Pro의 SmartLoop 기술로 각 광케이블 링크에 대해 개별적으로 합격, 불합격, 양방향 평균 결과를 제공하면서 하나의 테스트에서 두 개의 광케이블을 테스트할 수 있습니다.
광케이블 종단면 검사 및 인증
OptiFiber Pro는 포트 또는 패치 코드 내부의 광케이블 종단면을 신속하게 검사하고 인증할 수 있는 FiberInspector Pro 비디오 검사 시스템을 통합합니다. IEC61300-3-35에 따른 1초 간의 자동화된 통과/실패 인증으로 사람의 주관성 개입을 배제하고 누구나 광케이블 검사 전문가가 될 수 있습니다. OptiFiber Pro's OTDR 결과와 함께 인증 보고서에 결과를 저장할 수 있습니다.
LinkWare Live 라이브 테스트 결과 관리 서비스
LinkWare Live는 어떤 기기에서 누구와 함께하든, 언제 어디서나 인증 작업을 관리할 수 있게 해주는 클라우드 기반 서비스입니다 LinkWare Live와 함께 다음이 가능합니다.
모든 작업에서의 모든 테스트를 추적합니다. 모든 스마트 기기로부터 모든 프로젝트 개요를 얻습니다. 각 개별 테스트로 드릴다운(심층 추적)해 갑니다. 잘못된 테스트 설정 또는 케이블 ID에 대해 즉각적 통지를 받습니다.
처음부터 올바르게 수행합니다. PC 또는 태블릿으로부터 케이블 ID 및 테스트 설정을 정의합니다. 그런 다음 실수 없는 테스트와 라벨링을 위해 작업 현장에 있는 테스터 또는 Brother 프린터로 전송합니다.
테스터를 최신 상태로 유지합니다. 표준은 통지 없이 변경될 수 있으며, 구식 테스트 보고서는 여러 시간에 걸친 재테스트를 의미할 수 있습니다. LinkWare Live는 자동으로 테스터의 최신 실행을 보장합니다.
사무실로 테스터를 다시 보내야 하는 시간과 연료의 낭비를 막아 줍니다. 내장 Wi-Fi를 이용해 작업 현장에서 바로 LinkWare Live로 테스트 결과를 업로드 합니다. 그런 다음, LinkWare PC와 함께 신속한 보고서 생성을 위해 올바른 작업으로 이들을 자동 다운로드합니다.
프로젝트 지연을 방지. 모든 테스터의 마지막 사용 위치를 추적하고 그 상태를 모니터하여, 이들이 항상 캘리브레이션되고 최신 펌웨어를 실행할 수 있게 합니다.
전체 Versiv 모델 지원: DSX CableAnalyzer 시리즈, CertiFiber Pro, OptiFiber Pro 및 FI-7000.
*지원되는 국가.
OptiFiber Pro와 OptiFiber Pro HDR OTDR 비교
| OptiFiber Pro 시리즈 OTDR | ||
| OptiFiber Pro | OptiFiber Pro HDR | |
| 시리즈 내 모델 | OFP2-100-M (850, 1300 nm) OFP2-100-S (1310, 1550 nm) OFP2-100-Q (850, 1300, 1310, 1550 nm) | OFP2-200-S (1310, 1550 nm) OFP2-200-S1490 (1310, 1490, 1550 nm) OFP2-200-S1625 (1310, 1550, 1625 nm) |
| 어플리케이션 | 기업, 데이터 센터, 캠퍼스 | FTTx, 공장 실외, PON, POLAN, 액세스 |
| 파장 | 850nm 1300nm 1310nm 1550nm | 1310nm 1490nm 1550nm 1625nm |
| 호환 가능 광선로 유형 | 50/125µm, 62.5µm, 싱글모드 | 싱글모드 |
| OTDR 포트 커넥터 | 청소 가능한 UPC 페룰, 이동식 SC 어댑터 | 청소 가능한 APC 페룰, 이동식 SC 어댑터 |
| 공급 테스트 코드 | 런치 광케이블(LC 시스템 테스트용) | 2m TRC(SCAPC 시스템 테스트용) |
| OTDR 유형 | 자동, 데이터 센터, 수동 | 자동, 자동 PON, 수동, 수동 PON |
| 이벤트 데드 존 | 850nm: 0.5m (일반), 1300nm: 0.7m (일반), 1310nm: 0.6m (일반), 1550nm: 0.6m(일반) | 1310nm: 0.7m (일반), 1490nm: 0.7m (일반), 1550nm: 0.7m (일반), 1625nm: 0.7m(일반) |
| 감쇠 데드 존 | 850nm: 2.5m (일반), 1300nm: 4.5m (일반), 1310nm: 3.6m (일반), 1550nm: 3.7m(일반) | 1310nm: 4m (일반), 1490nm: 4m (일반), 1550nm: 4m (일반), 1625nm: 4m(일반) |
| PON 데드 존 | N/A | 30m(일반) |
| 다이내믹 레인지 | 850nm: 28dB(일반) 1300nm: 30dB(일반) 1310nm: 32dB(일반) 1550nm: 30dB(일반) | 1310nm: 42dB(일반) 1490nm: 41dB(일반) 1550nm: 41dB(일반) 1625nm: 40dB(일반) |
| 반사율 범위 | 850nm: -14dB ~ -57dB(일반) 1300nm: -14dB ~ -62dB(일반) 1310nm: -14dB ~ -65dB(일반) 1550nm: -14 dB ~ -65 dB (일반) | 1310nm: -14 ~ -70dB(일반) 1490nm: -14dB ~ -70dB(일반) 1550nm: -14dB ~ -70dB(일반) 1625nm: -14 dB ~ -70 dB (일반) |
| 샘플 해상도 | 최대 64,000명 | 최대 129,000명 |
| 전문가 수동 모드 | 예 | 예 |
| SmartLoop(내장 | 예 | 예 |
| 매크로벤드 탐지 기능) | 예 | 예 |
| 구간 분석(Span) 지원 | 2019 곧 출시 | |
| 이벤트 편집 및 추가 | 2019 곧 출시 | |
| VFL | 예 | 예 |
새로운 하이 다이나믹 레인지(HDR) 및 새로운 파장
OptiFiber Pro HDR은 최대 42dB의 다이나믹 레인지를 가지고 있으며 외부 설비/FTTx/PON 테스트 요건을 위해 새로운 파장이 추가됐습니다. 요건에 따라 3종류의 파장이 조합된 제품 중에 선택 가능합니다.
1310/1550 nm
1310/1490/1550 nm
1310/1550/1625 nm
분배기(스플리터) 탐지
OptiFiber Pro HDR은 분배기(스필리터)를 통한 FTTx/PON 테스트에 최적화되어 있습니다. 요즘은 1x16 및 1x32가 가장 일반적이나 OptiFiber Pro HDR은 nx128 분배기(스필리터)도 테스트할 수 있도록 미래를 위한 준비가 되어 있습니다. Discover(검색) 기능을 이용하여 자동적으로 분배기(스필리터)들의 소재와 그 비율을 찾을 수 있습니다. 설정에서 최대 3개의 종속 분배기(스필리터)들을 구성할 수 있습니다.
OptiFiber Pro HDR는 두 가지 PON 테스트 제품군을 제공합니다. Auto(자동) PON OTDR 및 Manual(수동) PON OTDR.
Auto PON OTDR - OSP(공장 실외) 케이블링에서의 이벤트를 가장 잘 보여주도록 테스터가 자동으로 설정을 선택합니다. 테스터가 자동으로 DISCOVER(발견) 기능을 사용하여 분배기(스필리터)를 식별합니다. 이 모드는 사용이 가장 간편하고 대부분의 애플리케이션용으로 최선의 선택입니다.
Manual(수동) PON OTDR - 이 모드는 사용자가 설정을 선택하여 추적 매개 변수를 제어할 수 있습니다. 또한, 사용자가 아는 링크에 있는 분배기(스필리터)들의 비율을 입력하거나 DISCOVER(발견) 기능을 이용하여 분배기(스필리터)들의 위치를 파악하고 그 비율을 확인합니다.
매크로밴드 탐지기능
예를 들어, 광케이블에 있는 날카로운 코너 주위를 잡아당기면 광케이블이 휘면서 빛이 광케이블의 코어에서 새어 나갑니다. 이런 매크로벤드는 기계적이거나 광학적인 결함이라는 위험을 초래할 수 있습니다. OptiFiber Pro는 다수의 파장에서 이벤트 손실을 비교함으로써 자동적으로 꺾임과 그 위치를 확인합니다.
전문가 수동 모드
Auto OTDR 모드의 설정을 시작으로 Expert Manual(전문가 수동) 모드는 사용자가 신속하게 설정을 실험하여 중요한 상세내용을 찾아낼 수 있게 합니다.
사용이 간편한 수동 설정 - 추적 스크린을 통해 실험이 간소화됩니다.
범위, 펄스 폭, 평균 시간, 파장을 변경합니다.
저장하기 전에 설정을 시험해 봅니다.
이벤트 편집
광케이블 배선을 테스트하거나 인증할 때, 사용자는 있는 그대로의 링크를 반영하는 테스트 결과를 원합니다. 이따금씩, OTDR은 링크 내 모든 실제 이벤트를 잘못 식별하거나 이들을 찾지 못할 수 있습니다. Edit Event(이벤트 편집) 기능을 이용하면 사용자가 다음과 같은 이벤트를 편집, 추가 또는 삭제할 수 있습니다.
다음으로 이벤트 변경: APC 커넥터, 스플라이스(융착) 또는 손실 이벤트
스플라이스(융착)가 잡음으로 인해 은폐되거나 스플라이스(융착) 손실이 최소 탐지 한계치보다 낮을 때, 0dB 이벤트와 같은 스플라이스(융착) 삽입을 허용합니다.
이벤트 변경 시, 변경을 반영하여 링크의 합격/불합격 상태가 업데이트 됩니다.
APC 커넥터들은 스플라이스(융착)처럼 비반사체이므로 APC 커넥터 대신 스플라이스(융착)로 식별될 수 있습니다. 이는 스플라이스(융착)의 손실 여유가 APC 커넥터의 손실 여유보다 적으므로 문제를 유발할 수 있습니다. 스플라이스(융착)를 편집하여 APC 커넥터로 변경할 수 있기 때문에 링크의 손실 여유를 올바로 계산할 수 있습니다.
편집된 이벤트는 보고서에서 표시되어 편집된 것임을 쉽게 식별할 수 있습니다.
링크 일부 구간 분석
광케이블 배선을 테스트할 때(특히외부 설비애플리케이션에 있어서), 케이블링의 작은 부분만을 테스트하기 원할 수도 있습니다. 예를 들어, 긴 트렁크의 짧은 구간을 보수하는 경우, 구간 분석 기능은 짧은 구간의 시작과 끝을 정의하여 OTDR이 보수한 부분만 분석하게 됩니다.
광케이블의 테스트 중인 구간에 대한 합격/불합격 분석을 실행할 수 있습니다.
합격/불합격 분석은 구간 거리에서 발생한 이벤트에 대해서만 실행됩니다.
구간 범위 외의 이벤트는 정보 제공 목적으로만 제공됩니다.
이벤트 편집

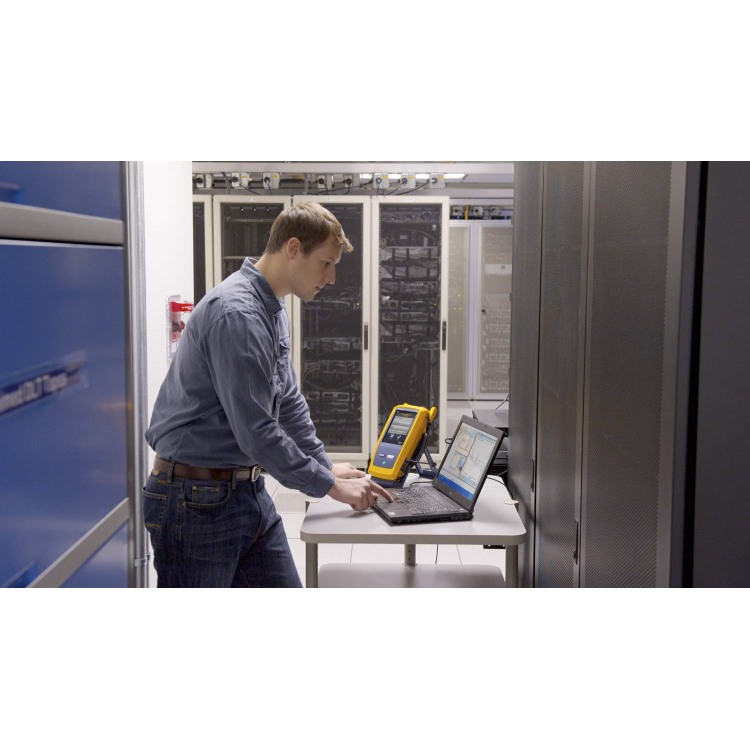

LinkWare PC
LinkWare™ PC 관리 소프트웨어
대중적이고 다기능적인 LinkWare 케이블 테스트 관리 소프트웨어 어플리케이션을 활용하여, OptiFiber Pro 사용자는 간편한 프로젝트 관리, 보고서 생성 및 소프트웨어 업그레이드 기능에 쉽게 접근하여 작업흐름을 관리하고 테스트 결과를 통합할 수 있게 되었습니다.
LinkWare PC를 이용한 결과 누적과 추적 일괄 처리
LinkWare PC는 추적을 일괄 처리하여 동시에 많은 추적들을 신속하고 쉽게 편집할 수 있게 합니다. 추적 누적을 통해 트렁크 내의 가닥과 같은, 동일한 광케이블 사이의 차이를 시각적으로 볼 수 있습니다. LinkWare PC는 다수의 추적들을 간격을 두어 오버레이하고 누적하여 그래프에서 그 차이를 쉽게 볼 수 있도록 해 줍니다.
유연성과 효율성을 갖춘 고유한 인증
OTDR의 가치를 최대화하는 데 중요한 부분은 일상적 사용을 올바로 계획하는 데 있습니다. ProjX 관리 시스템이 적용된 OptiFiber Pro를 통해 프로젝트 관리자는 각 사용자의 역할, 설정 및 수행할 관련 작업을 정의할 수 있습니다. 즉 OTDR이 계획, 검사, 인증 및 보고 기능을 모두 갖춘 일체형 광케이블 테스트 도구로 전환된 것입니다.
이점:
강력한 ProjX 관리 시스템이 각 작업자에 대해 명확한 작업 할당과 함께 OTDR 공유를 용이하게 함
합격/불합격 결과와 함께 작업 진척도의 쉬운 모니터링 또는 결과만을 문서화
문제 해결을 신속하게 해결할 수 있도록 내장된 Visual Fault Locator(VFL)
온스크린 보고서 생성 및 LinkWare™ 어플리케이션으로 업로드
통합 Wi-Fi로 LinkWare™ Live에 결과를 쉽게 업로드 가능
가격이 궁금하신가요?
더 많은 자료는?
지니어스인더스트리가 취급하는 대부분의 제품은 사업자 간 거래(B2B) 목적의 산업·연구용 전문 계측 장비입니다.
모든 제품은 주문 제작 또는 해외/본사 주문을 통해 공급되고 있으며 실제 현장/시험 환경에서 사용되는 특성상, 장비 개봉, 전원 인가, 설치/시운전, 교정(캘리브레이션) 진행 등으로 제품의 신뢰도와 가치가 달라지기 때문에 일반 소비재와 달리 단순 변심 사유의 반품·환불이 어렵습니다.
다만 초기 제품 하자(동일 모델 대비 명백한 불량, 운송 중 파손, 사양 상이 등)가 확인되는 경우에는 수령 후 [7일 이내] 연락 주시면 점검 후 조치 또는 A/S 절차를 안내해 드리고 있습니다.
단순 변심, 사양 선택 착오, 내부 사정(예: 예산/프로젝트 변경 등)과 같은 구매자 사유로 반품을 요청하시는 경우에는 반품이 제한되며, 예외적으로 협의가 진행될 경우에도 왕복 운송비, 검수 비용, 감가 비용 및 재입고 수수료 등이 청구될 수 있습니다.
구체적인 거래 조건(납기, A/S 범위, 교환 가능 여부 등)은 발행된 견적서, 발주서 확인 메일, 납품서 등에 명시된 내용을 우선합니다.
도움이 필요한 경우 견적서에 명시된 지니어스 영업부 담당자에게 문의해 주시기 바랍니다.
