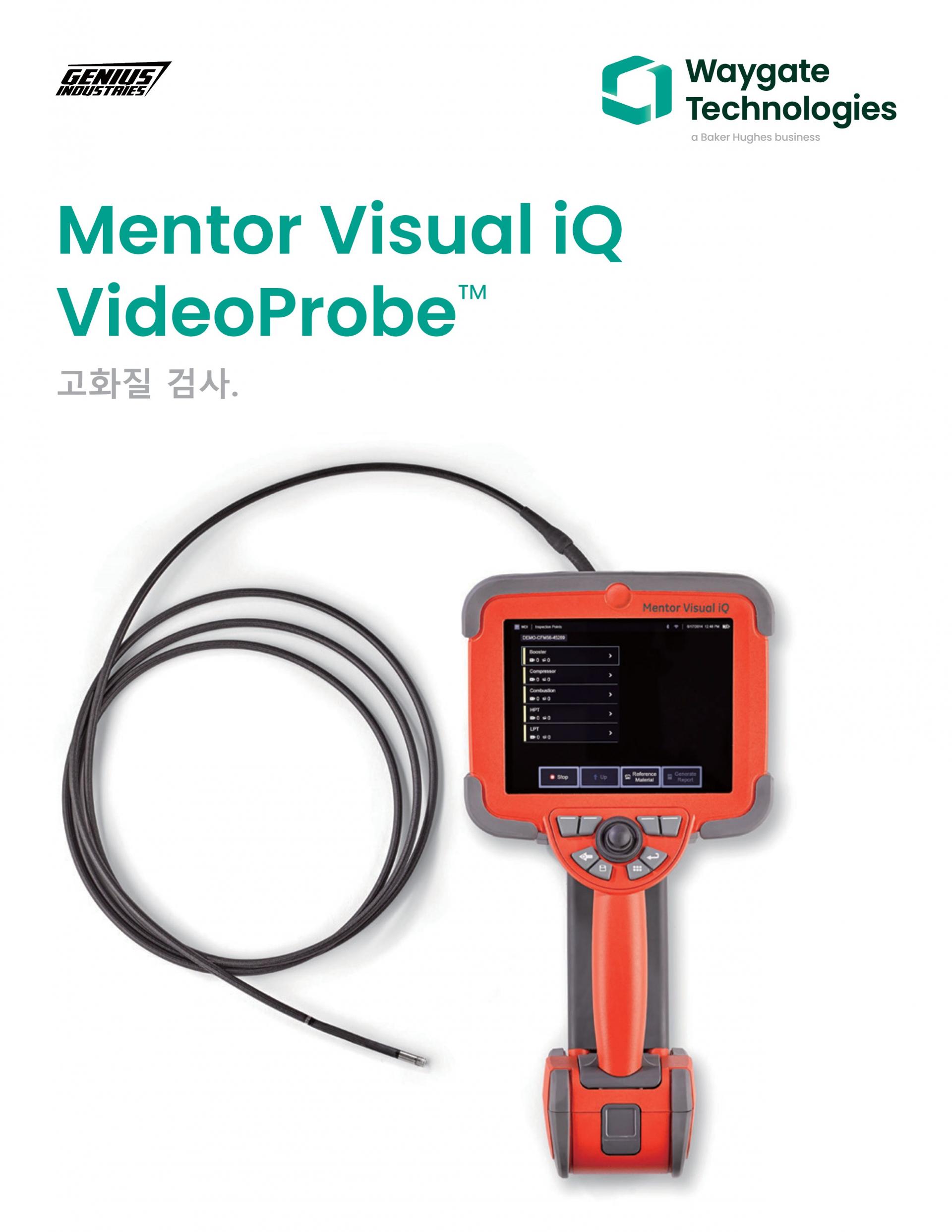

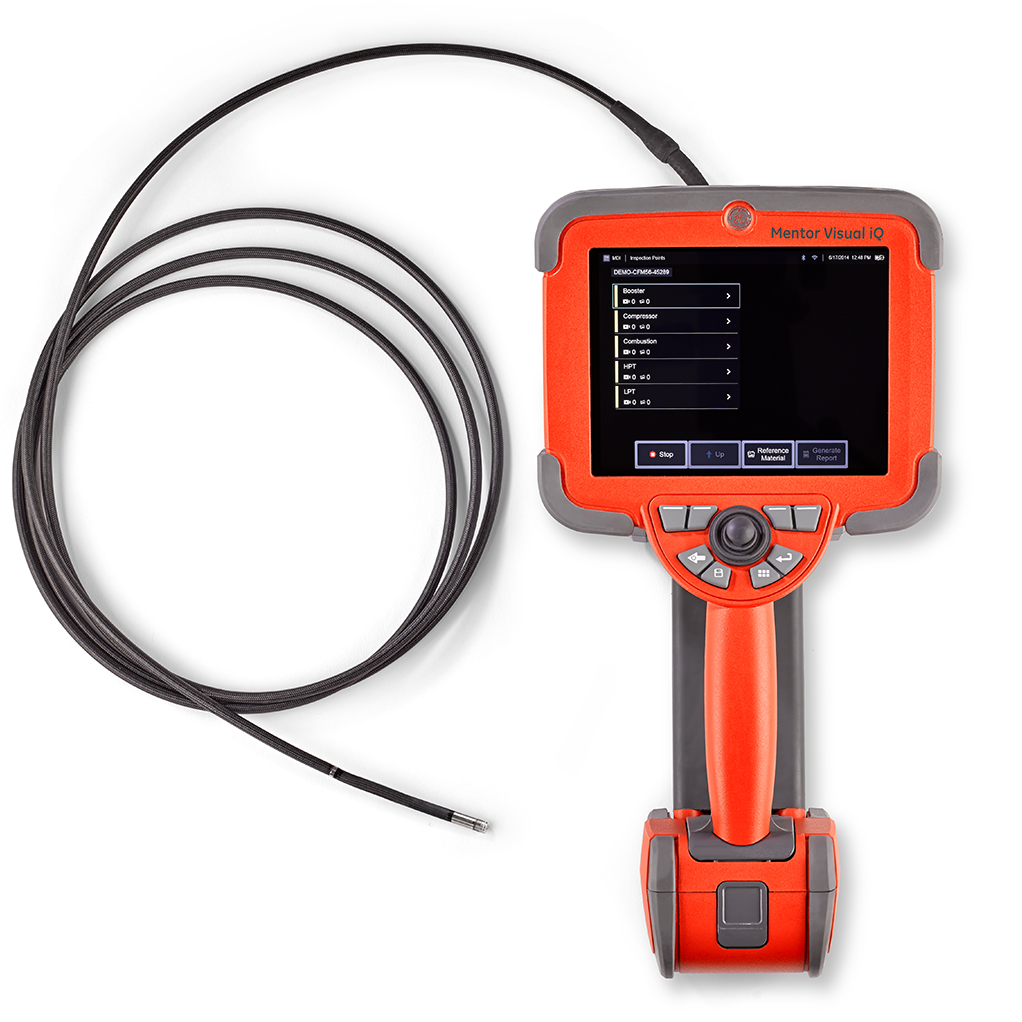

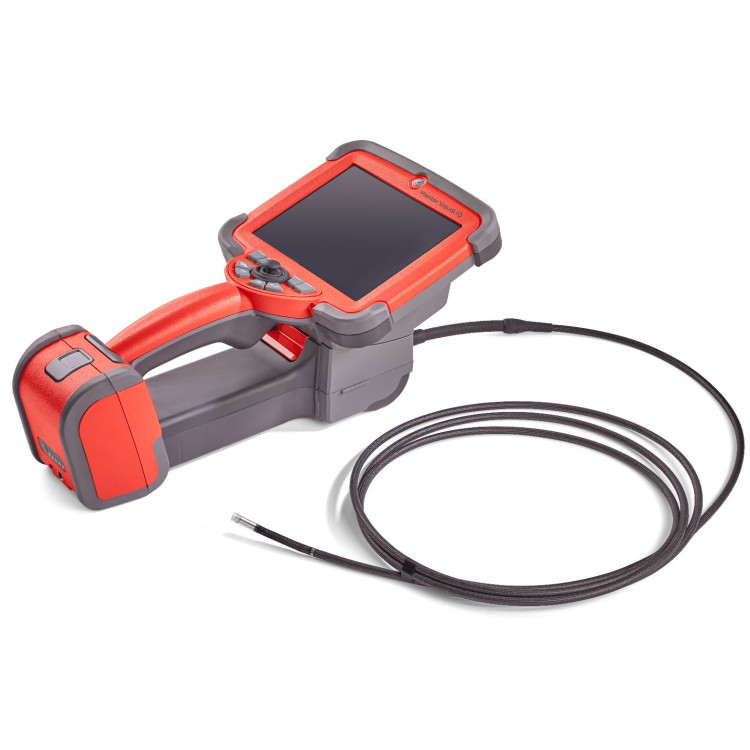

MENTOR VISUAL iQ HD VIDEOPROBE
최고급 HD 화질의 산업용 비디오 내시경
MENTOR VISUAL iQ HD VIDEOPROBE
- Mentor Visual iQ HD의 특징

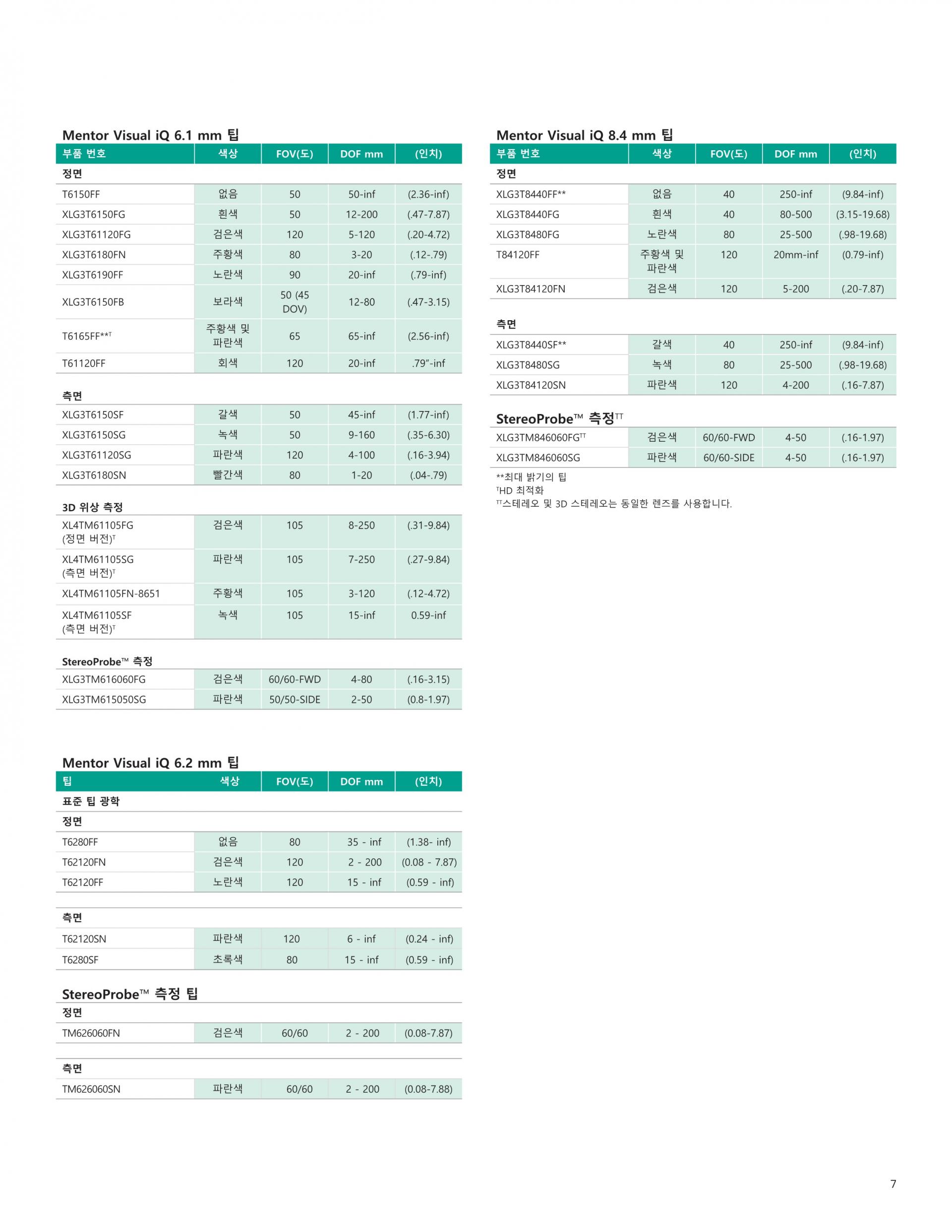

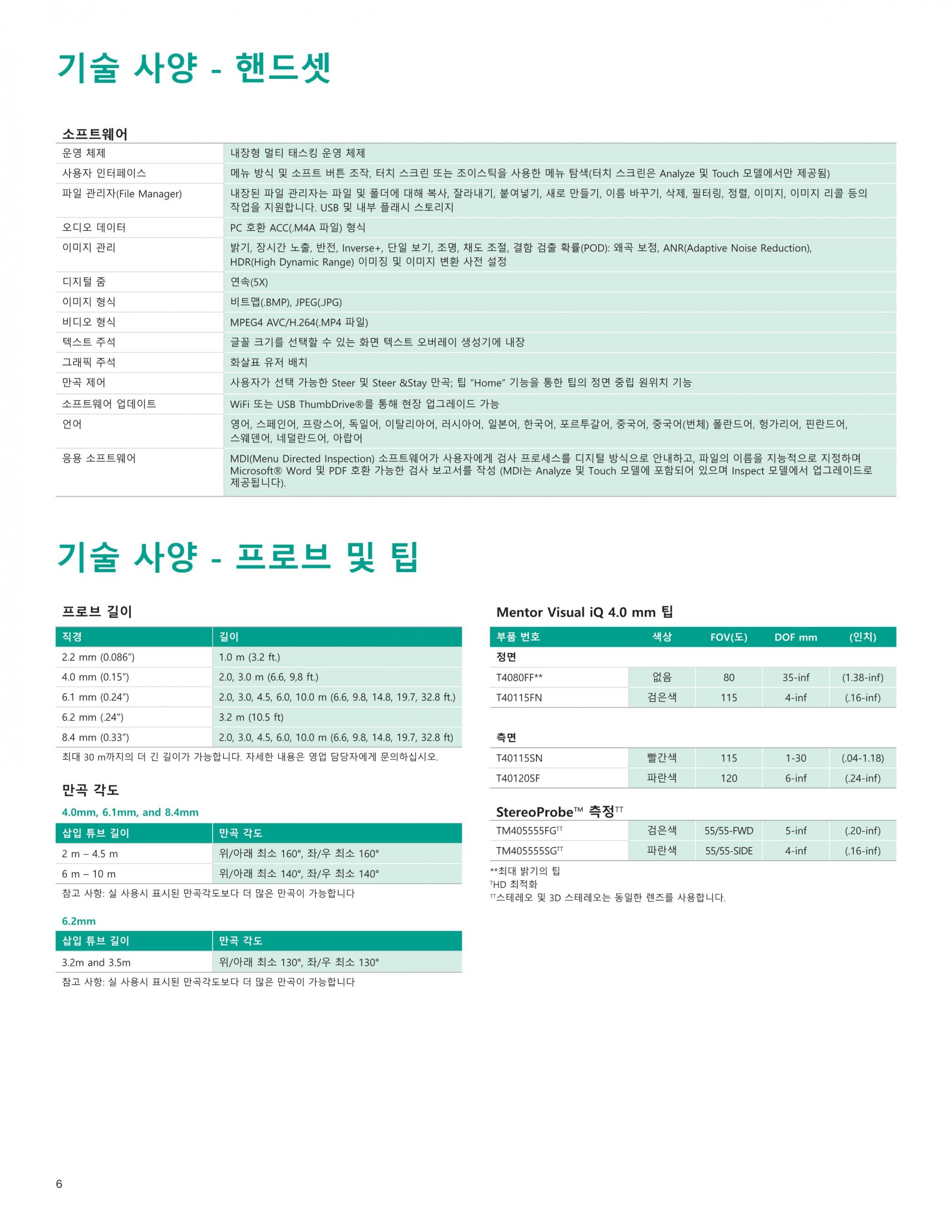

- 길이에 따라 교체 가능한 6.1mm 프로브
- 2.0, 3.0, 3.5 ,4.5m 길이 선택 가능
- 120만 화소 CCD 카메라

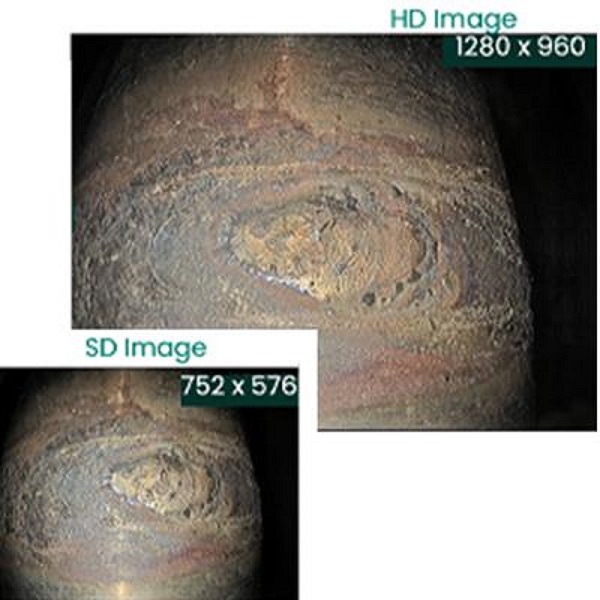

- 고화질 HD 이미지 사이즈 (1280 x 960) Olympus 이미지 사이즈 (1024 x 768) 기존 SD 이미지 사이즈 (752x576)
- 고화질 HD 이미지 확대 x 1.8 = 기존 SD 화질
- 동영상 해상도는 1024x768 (XGA)로 기존 SD화질과 동일하지만 Display에 맞춰 하향 되었을 뿐 더 나은 이미지 퀄리티를 구현합니다.

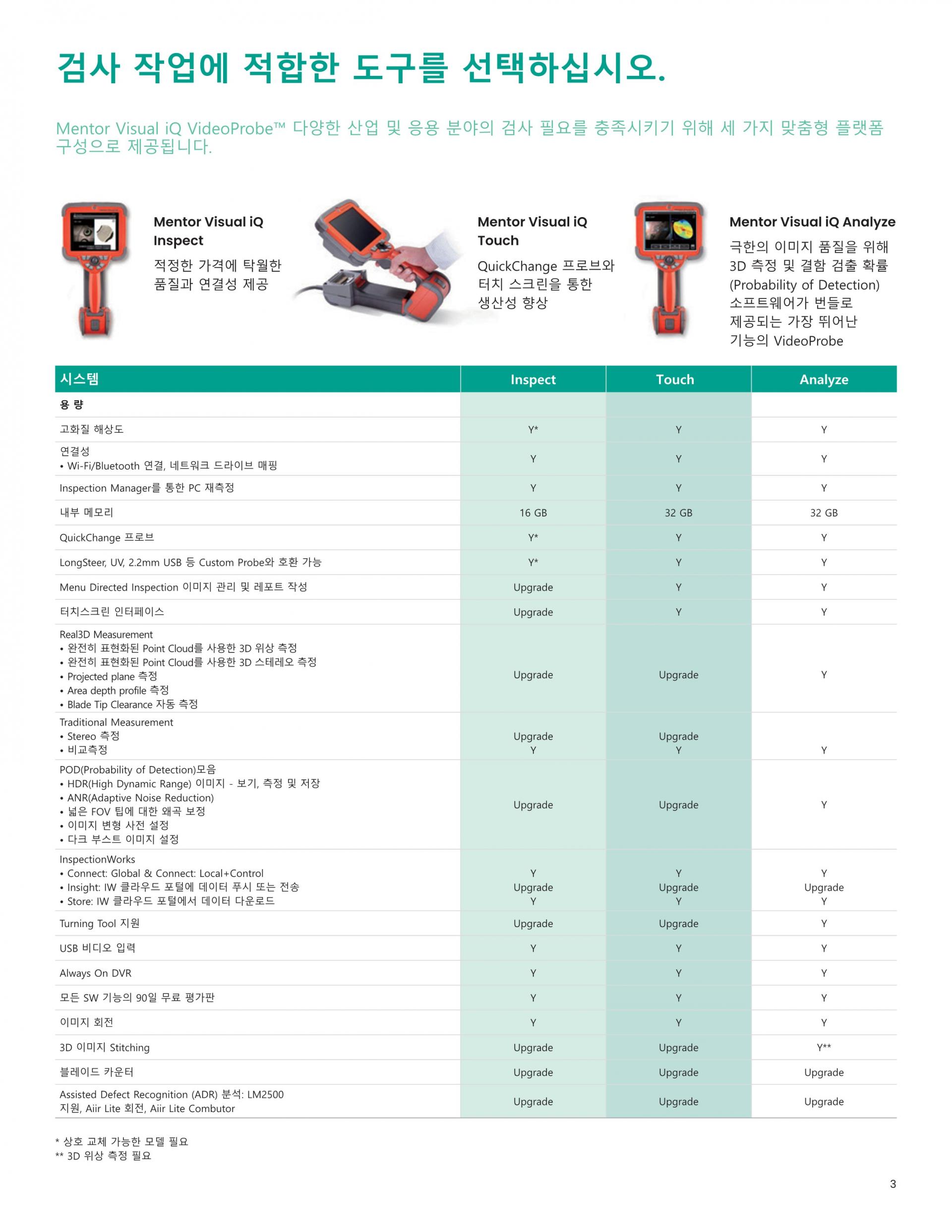

- Touch 와 Analyze 모델에서 제공합니다.
- 광학적 특성으로 전체적인 측정 방식 시스템은 동일하지만 해상도 및 측정 커서 정밀도는 향상 되었습니다.(스테레오,3D스테레오, 3DPM(위상측정) 캡쳐 프로세스)

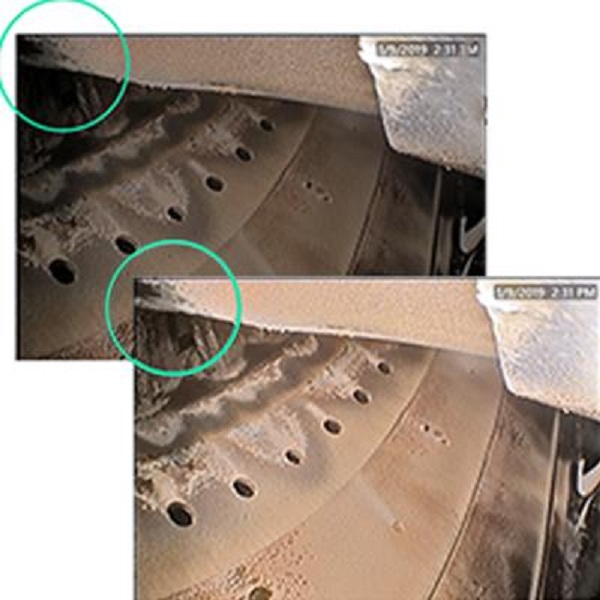

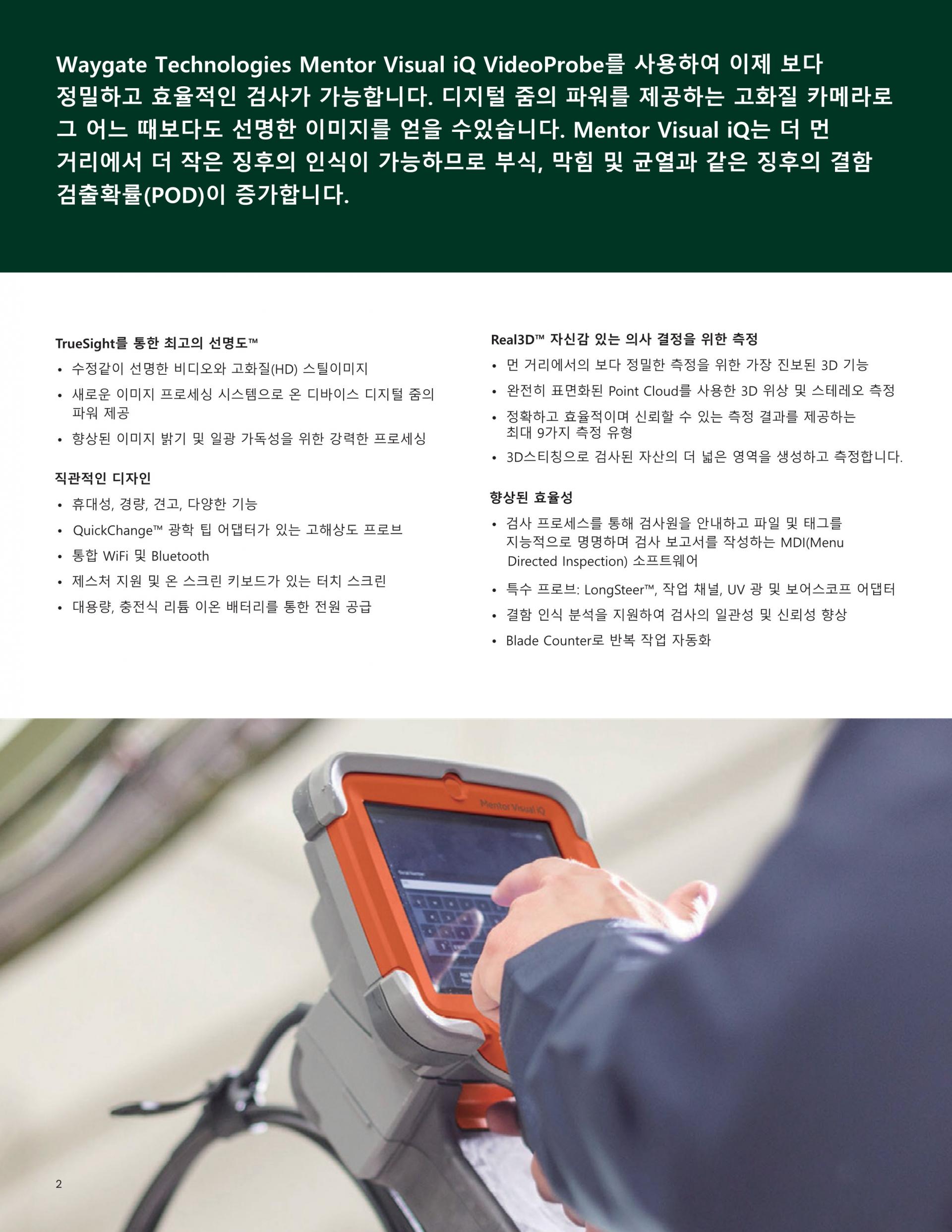

- TrueSight Imaging
고해상도 이미지 캡쳐와 독보적인 이미지 처리 기능으로 이루어진 정밀광학의 조합.

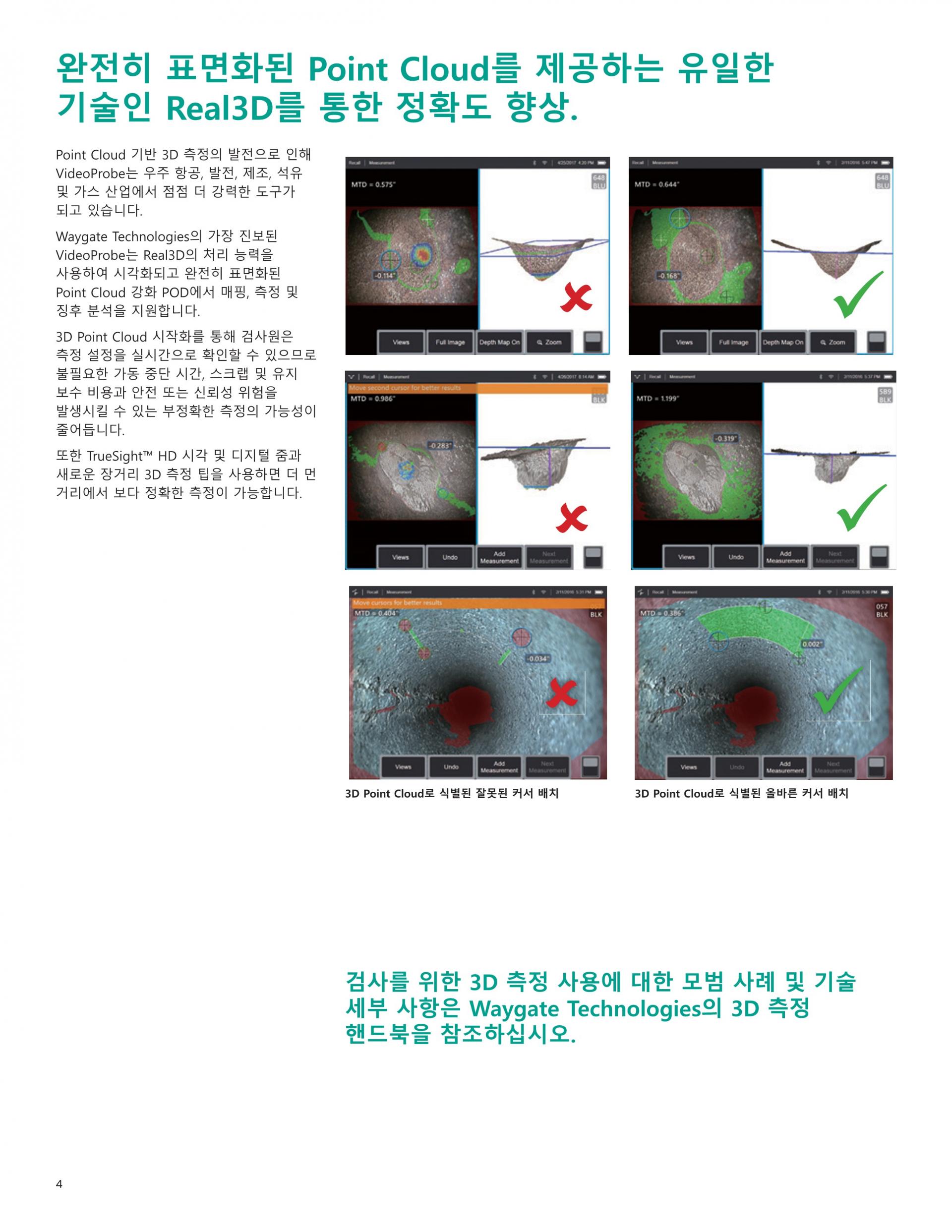

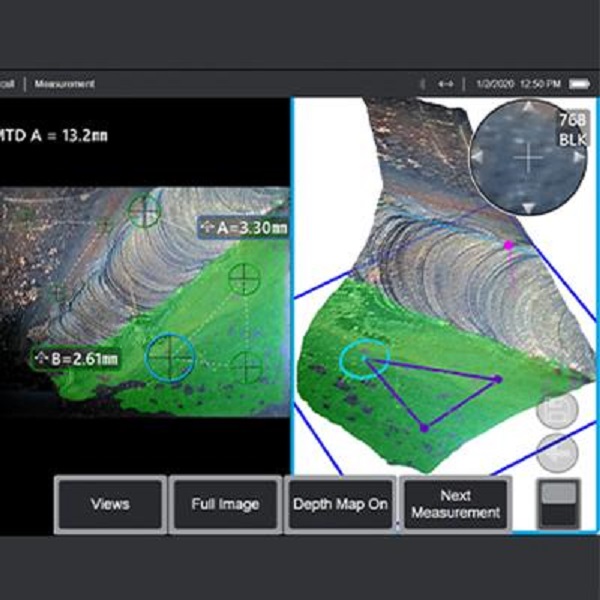

- Real 3D Measurement
표면 전체 3D 포인트 클라우드 시각화 및 향상된 측정 알고리즘, 통찰력 있는 3D 표면 범위의 결합으로 보다 정확하고 반복적인 측정 가능.
- Visual iQ 시스템은 4가지 유형의 측정을 지원합니다. ( 3D위상, 3D스테레오, 스테레오, 비교)
- 3D위상
조회 및 측정에 사용되는 광학팁 사용
전체 화면보기
더욱 정확한 깊이 측정
교차 섹션프로필 보기 및 측정
표면 상세정보가 필요하지 않음
표면은 팁으로 수직방향일 필요가 없음
2. 3D 스테레오
측정 품질의 단순한 평가를 위한 분할
축소된 측정 변수
깊이 프로필 지원
* 3D위상에 대하여
캡쳐 중 프로브의 움직임에 덜 민감
빛이 나거나 오목한 표면에서 수행가능
모든 프로브 직경에서 사용가능
3. 스테레오
보다 정확함
알려진 기준이 필요하지 않음
깊이 측정 가능
표면은 프로브 보기와 수직일 필요 없음
4. 비교
프로브 헤드가드 또는 기타 팁 광학을 사용
프로브 팁으로 더 멀리 측정
큰 객체를 측정 할 수 있음
수많은 항목의 대략적인 크기를 신속히 검사
