텍트로닉스 ・ TEKTRONIX

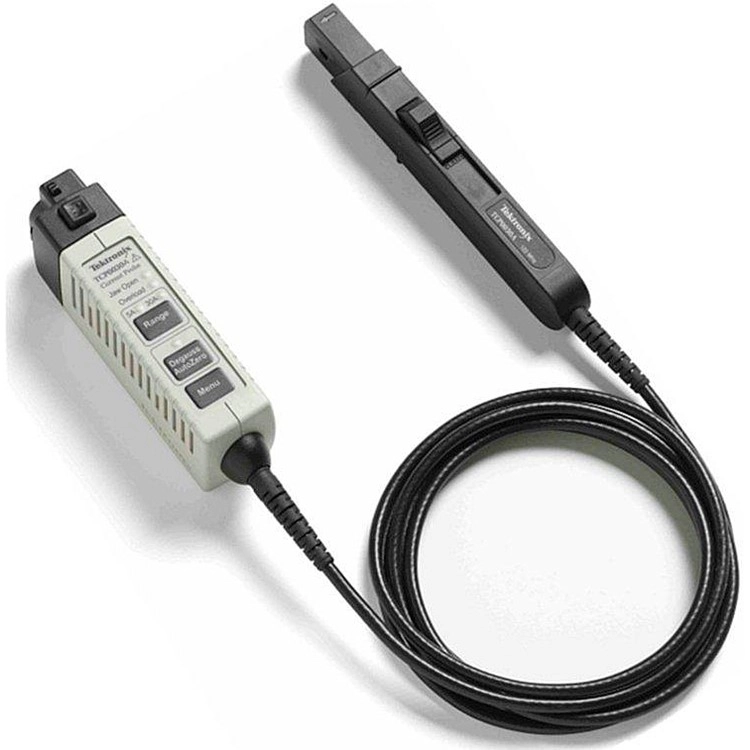

TCP 0030A
AC/DC 전류 프로브
TCP0030A AC/DC Current Probe
TCP0030A는 TekVPI™ 프로브 인터페이스를 사용하여 오실로스코프에 직접 연결하도록 설계되어 용이성을 갖춘 고성능 AC/DC 전류 프로브입니다. 이 AC/DC 전류 측정 프로브는 5A 및 30A 측정 범위 중 선택 가능하며 120MHZ 이상의 대역폭을 제공합니다. 또한 최신 전류 측정 요구 사항을 충족하는 데 있어 중요한 요소인 우수한 저전류 측정 기능과 1mA의 전류 레벨 정확도도 제공합니다.
- 주요 특징
- 사용하기 쉽고 정확한 AC/DC 전류 측정
- TekVPI™ 오실로스코프의 지능형 통신에서 제공되는 기능
- 단위 크기 조정 및 판독값. 암페어 및 진폭의 자동, 화면 판독값 제공. 수동 설정이 필요하지 않음. 볼트-암페어 간 수계산이 필요하지 않음
- 누름 버튼으로 디가우스(degauss) 및 자동영점조정(Autozero) 기능 사용 가능
- 프로브 상태 및 진단 표시기 LED 제공
- 원격 GPIB/USB 프로브 제어
- 분할 코어(Split-core) 구조를 통해 회로를 쉽게 연결할 수 있음
- 일반적으로 1% DC 게인 오류 미만의 높은 정확도
- 낮은 노이즈 및 DC 드리프트(drift)
- 타사 안전 승인
- 주요 성능 사양
- DC - >120MHz 대역폭
- 30A RMS 최대 전류 공급 능력
- 50A 피크 펄스 전류 공급 능력
- 일반적으로 1% DC 게인 오류 미만의 높은 정확도
- 1mA의 전류 레벨도 정확하게 측정
- 응용 분야
- 파워 서플라이
- 반도체 장치
- 전력 인버터/컨버터
- 전기 밸러스트
- 산업용 전자제품/가전제품
- 모바일 통신
- 모터 드라이브
- 운송 시스템
- 사양
| 대역폭 | DC - ≥120MHz | 상승시간 | ≤2.92ns |
| 최대 DC전류 | 30A | 최대 RMS전류 | 30A |
| 최대 피크 펄스 전류 | 50A | 최대 나선 전압 | 150V CAT II(절연선 300V CAT II) |
| 민감도 | 1mA(1mV/div 설정을 지원하는 오실로스코프) | DC정확도 | ±3%(보증됨) |
| 정확도 (통상) | DC: 판독값의 ±1% DC~60Hz, ≤5A: ±1% 60Hz~5kHz, ≤5A: ±1.5% DC~5kHz, >5A: ±1.5% | 삽입 임피던스 | 1mΩ(10kHz) 3.5mΩ(100kHz) 0.08Ω(1MHz) 0.15Ω(10MHz) 0.7Ω(100MHz) 0.85Ω(120MHz) |
| 최대 암페어 (초 제품) | 500A*µs(30A 범위) | 신호 지연 | 14.5ns |
| 전류 범위 | 5A 및 30A | 전력 요구사항 | TCP0030A는 TekVPI™ 인터페이스를 사용하여 오실로스코프에 의해 직접 전원이 공급됩니다. |
